창원에서 올라 온 기기. 이 기기를 운용하고 싶었는데 국내에서는 구하기 힘들어 일본 옥션에서 낙찰 받아 잠깐 테스트 해 보고 5 시간이 넘는 거리를 직접 가져 오셨다.

이 기기는 아카이의 거의 최후의 최고급 모델이다. 보잉 747 점보 제트기를 연상시키는 이름을 갖고 있고 실제 크기도 매우 크다. 10 인치 릴을 사용할 수 있고 양방향으로 재생은 물론 녹음까지 가능한 기기이다. 따라서 헤드는 총 6개가  부착 되어 있다.

아쉽게도 외관 상태가 그리 깨끗하지 못하고 녹이 슨 곳도 여러 군데 보인다. 또 기본적인 테스트를 해보니 양방향 모두 한쪽 채널의 음이 VU 미터는 움직이는데 정작 헤드폰  출력이나 Line out에서 음이 나오지 않는다고 한다.

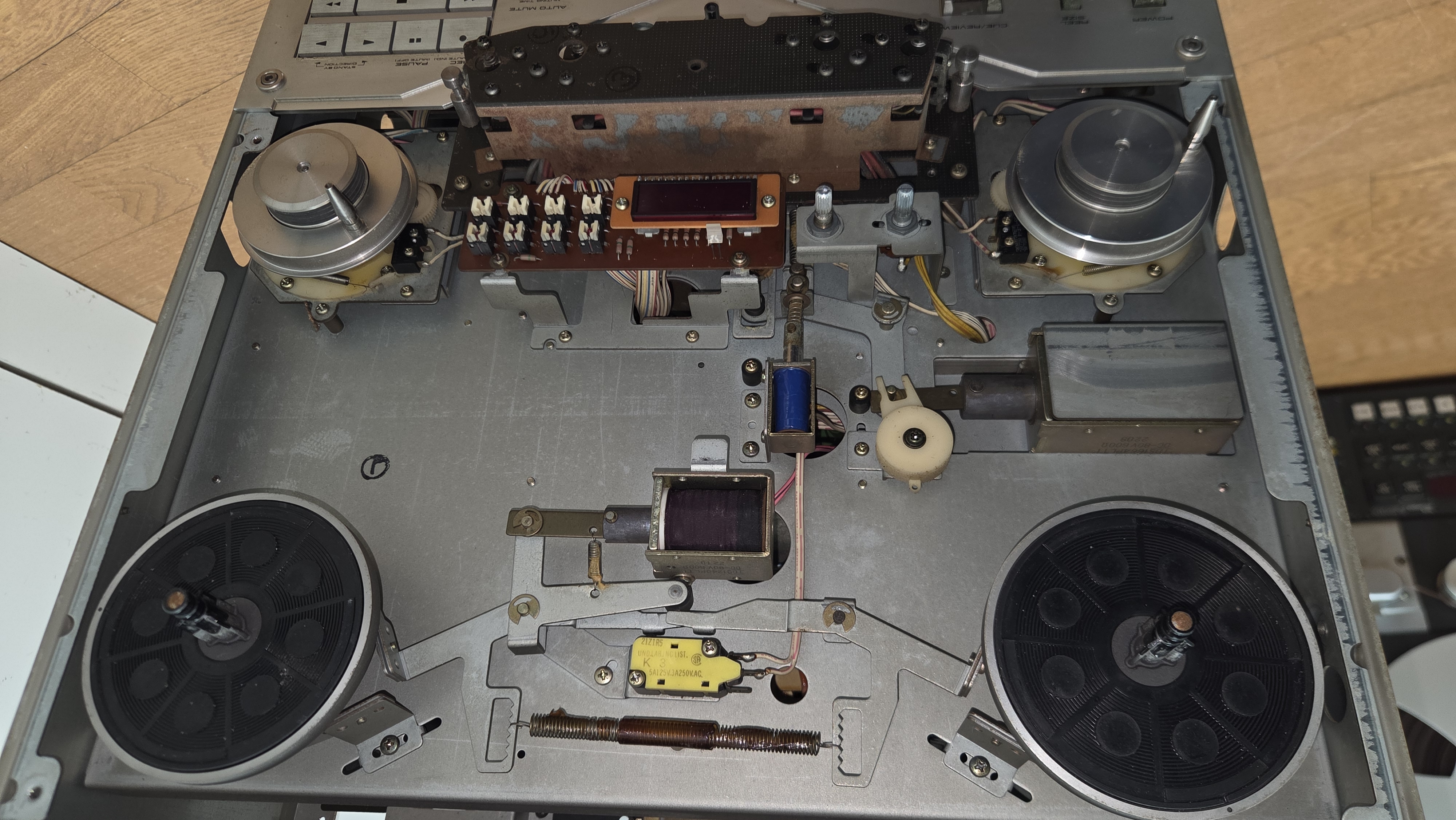

앞면 커버를 벗긴 모습. 양쪽의 tension roller 가 있는 것이 특징인데 이 부분의 고장이 많다. 수리도 만만치 않는데 이 기기 역시 오른쪽 롤러가 움직이지 않는다. 다행히 재생 및 녹음 동작에는 큰 지장이 없었다. 다만  테이프가 다 감긴 후에도  자동 Stop이 되지 않아 stop 버튼을 눌러 주어야 했다.

헤드 윗면 부분 철판에 녹이 많이 슬어 있다.

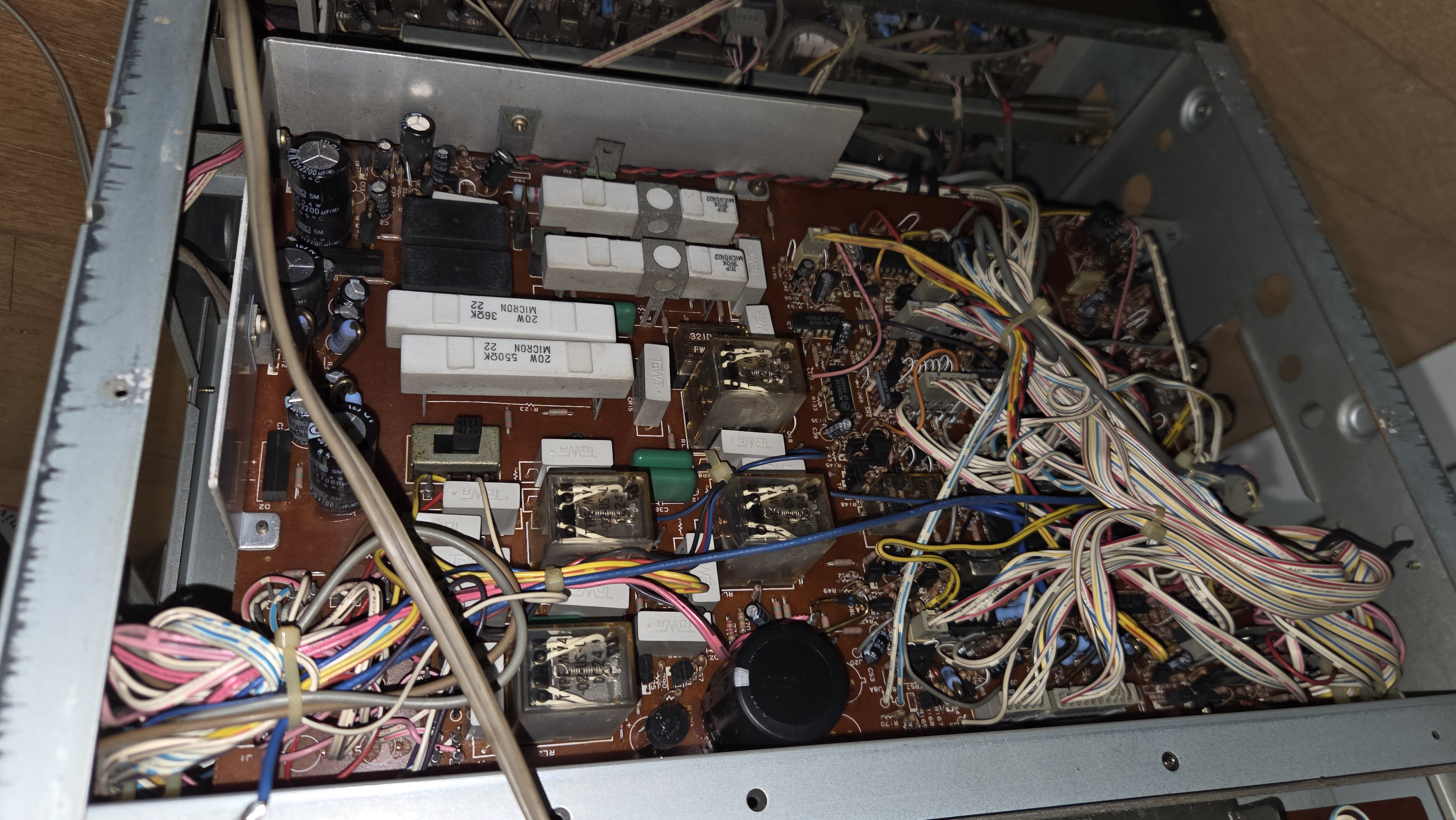

뒷면 내부 모습

오디오 증폭부는 밑면에 별도의 새시로 구성되어 있다.

개조 전의 전원부 모습

Nichicon 사의 오디오용 전해 콘덴서로 전원부는 모두 교체 하였다.  단 구동 제어부의 전해 콘덴서는 동작만 제대로 하면 되기 때문에 손을 대지 않았다.

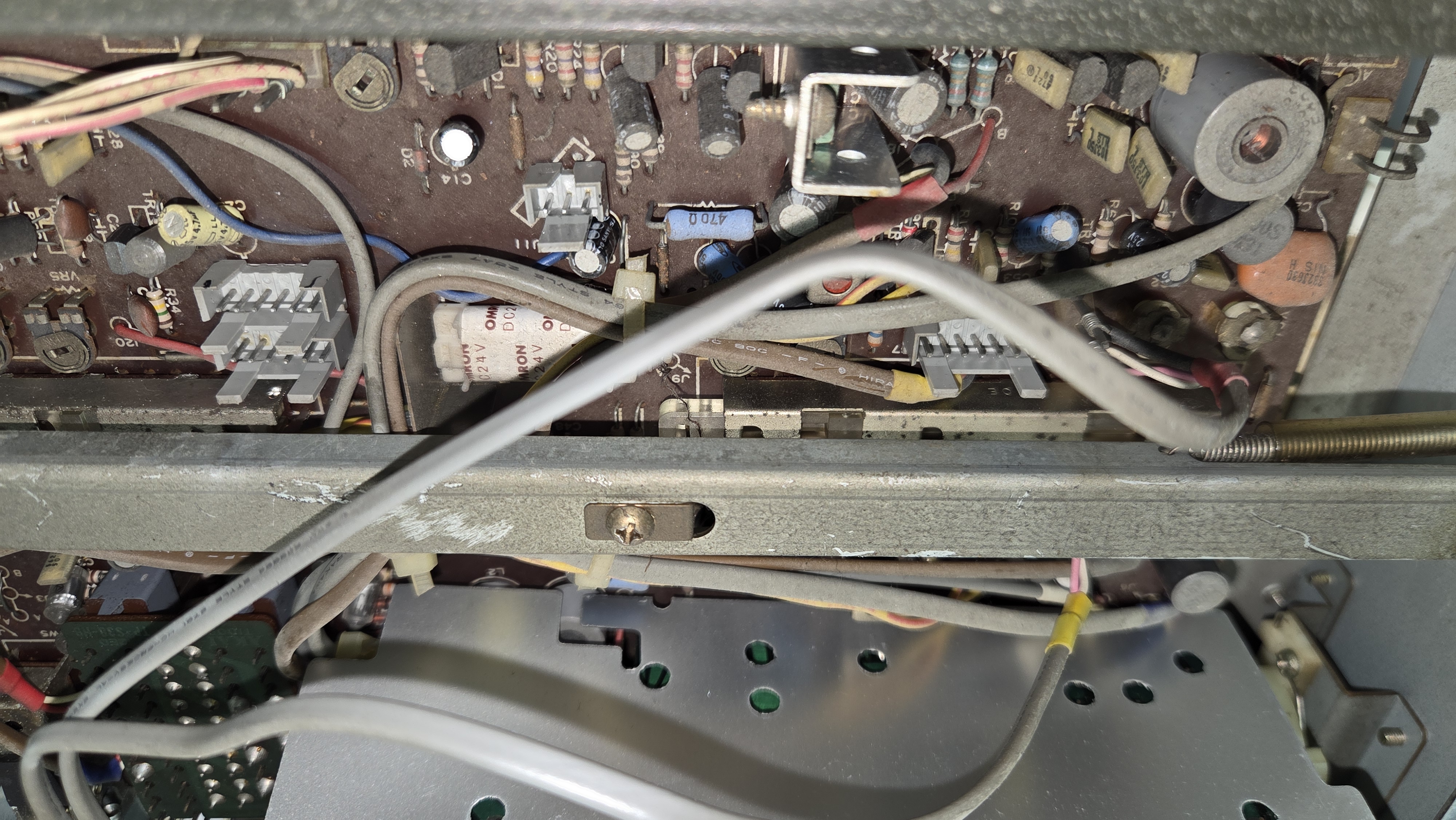

오디오 증폭부의 원래 모습. 약 35년 이상의 세월이 흘러 먼지가 많이 쌓여 있다. 오래 된 전해 콘덴서와 반고정 저항을 교체 해야 한다.

오디오 증폭단에 새로운 부품으로 업 그레이드 된 모습.  사용하지 않을 마이크 입력 증폭단 부분은 그댈 두었다.

아카이사 특유의 유리 재질 헤드. 내마모성이 매우 우수해서 헤드의 닳음이 거의 보이지 않는다.

원래의 콘덴서와 교체 된 Nichicon사의 무극성 전해 콘덴서 . 음질적으로 우수해 Muse라는 별칭을 갖고 있다.

원래의 반고정 저항과 이번에 사용한 밀폐형 반고정 저항

한쪽 채널의 음이 나오지 않은 것은 출력 레벨을 조절하는 볼륨의 한쪽이 단선 되어 있었기 때문. 다행히 신품을 구할 수 있어 교체 해서 정상 동작 되게 되었다.

수리및 부품 업 그레이드를 마치고 캘리브레이션에 들어 갔다. 헤드의 닳음이 별로 없어 고주파 특성이 잘 나와서 순조롭게 마칠 수 있었다.

재생은 물론 녹음도 양방향 모두 좋다. 양방향 재생, 녹음 기능이 있는  릴 데크 경우 한쪽 방향의 재생 및 녹음 특성이 더 좋게 나오는 경우가 많은데  다행히 이 기기는 양 방향 모두 다 우수하다.   캘리브레이션을 마치고는 반드시  팝과 클래식 및 재즈 음원으로 실제 녹음을 하면서 녹음 되는  음을  모니터링 해 보는게 필수적이다.  계측기 상으로 잘 캘리브레이션이 된 것을 확인 했으면 99% 문제가 없지만 실 음악을 사용해서 녹음 되기 전과 녹음 된 음을 비교 해 보는 것도 중요하다.

적어도 7 1/2 ips 속도에서는 청감상  녹음 전,후의 음질 차이가 느껴지지 않아야 제대로 오버홀 및 캘리브레이션 된 것다.

갖고 있는 릴 데크가 오버홀 및 캘리브레이션이 필요한지를 판단 해 보려면 신품 공 테이프를 사용하여 7 1/2 ips로 녹음하면서 녹음 전,후의 음질 차,음량 차이라든지 고역 부분에서 음질 차가 느껴진다면 조치가 필요하다고 판단하면 된다.

많은 릴 데크 들이 35년 이상 40년이 넘어서서 전해 콘덴서 등이 열화하고 반고정 저항 값이 틀어지면서  녹음 해 보면 음량차가 생기고 음의 생기감이 없어지는 경우를 많이 보게 된다.

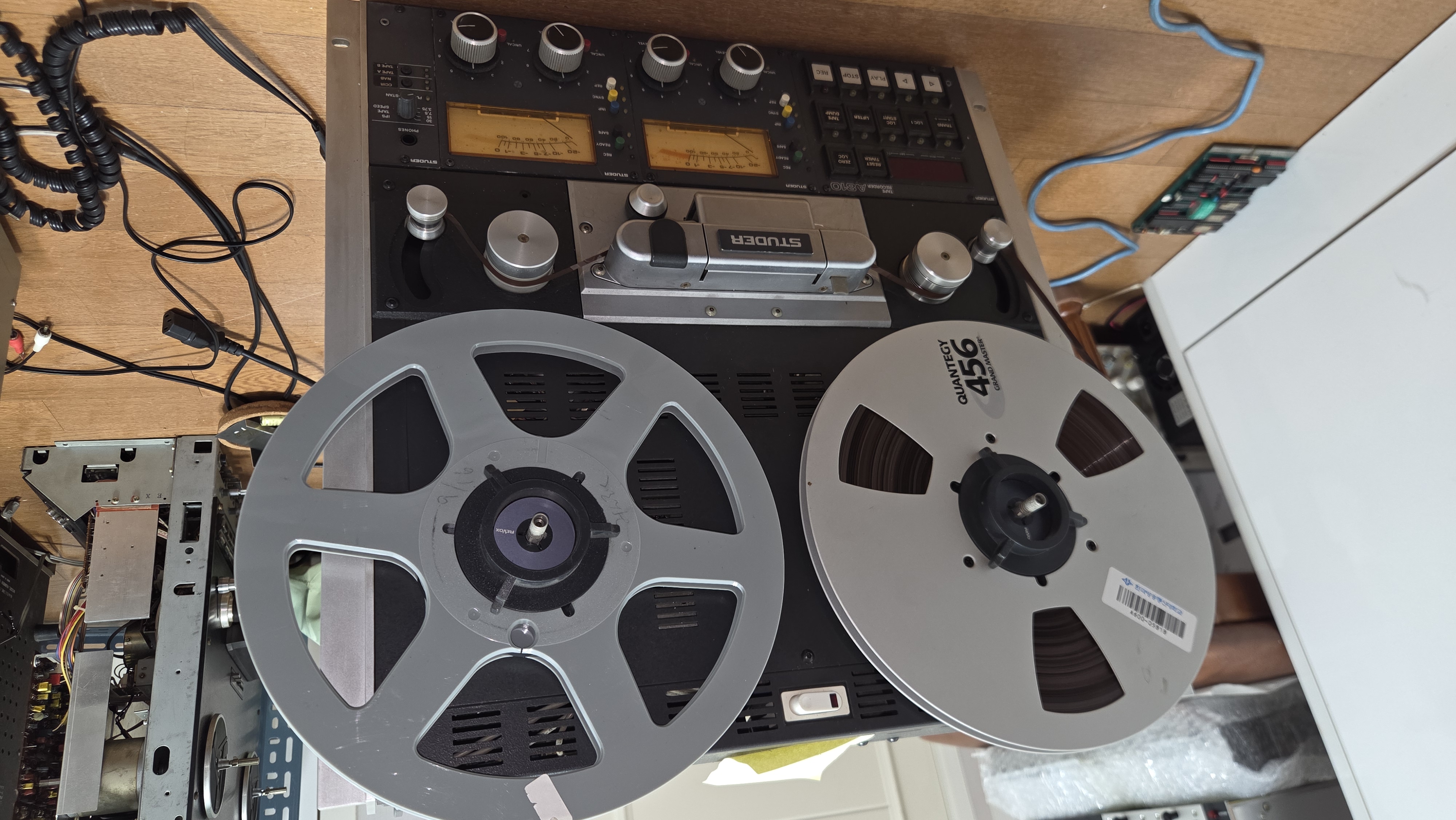

약 3 주전 의뢰 받은 스튜더 A810 릴 데크. 업무용 가운데 가장 성능이 좋은 기기 중 하나이며 2 채널 스테레오로는 업무용중에서도 최고급 기종의 하나이다. 의뢰자는 독일에서 직접 구입 하였다고 하였는데 전원을 넣으면 바로 Fuse가 나가는 상태라서 테스트도 못해보았다고 한다.

 시간이 걸리더라도 완벽하게 수리하고 필요한 부품은 교체하고 캘리브레이션 해달라는 의뢰를 받았다.

내부를 열어 보니+,- 15VV를 공급하는 전원부의 휴즈가 5A인데 전원이 들어가면 바로 끊어진다.

인터넷으로 서비스 매뉴얼을 찾아 보니 수백페이지에 달하는 방대한 양으로 PDF 파일로 3 개로 나누어 전송되어 왔다.

전원부 회로도를 보면서 일단 다이오드 부터 체크 하니 10000uF/63V 전해 콘덴서가 Short 된 것 같다.

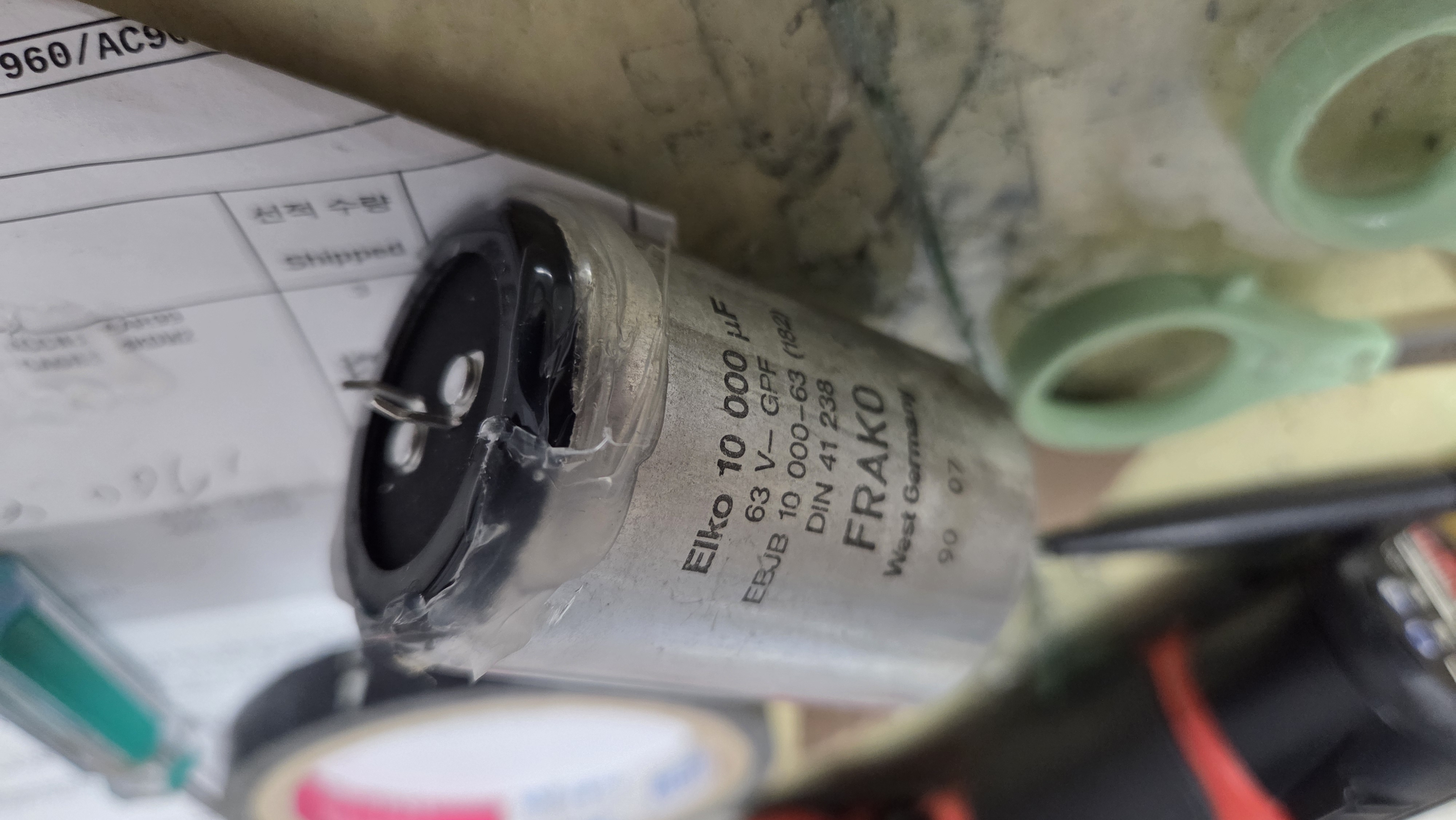

항상 문제가 많은 Frako 사 제품.

문제는 윗면의 볼트가 있는 신품을 구하기 어려워밑의 사진과 같이 캔의 밑면을 잘라 내용물을 빼내고 새 콘덴서를 넣어 해결 했다.

콘덴서를 신품으로 교체 했는데도 계속 fuse가 끊어진다.  정전압 레귤레이터 부분을 살펴보니 2SC3012라는 파워 트랜지스터가 고장 나있었다.  어렵게 신품을 구해서 교체 하였더니 전원이 정상적으로 들어온다.

가장 왼쪽의 대용량 파워 트랜지스터가 파괴되어 있었다.

전원은 정상적이지만 동작은 전혀 되지 않는다. A810의 가장 큰 문제 MPU보드의 니켈 망간 전지가 누액이 되어 주변 IC 회로부의 기판 패턴을 파괴 하는 것이다. 이것은 뇌에 해당하는 보드로 이것을 구하는 것이 관건이다.

A810 기기를 갖고 있는 분이라면 지금이라도 반드시 체크 해 보아야 할 기판이다.

인터넷으로 검색하니 아에 보드를 새것으로 만들어 판매 하는 곳이 있는 것 같은데 절판.

다행히 캐나다에서 중고지만 상태가 좋다는 보드가 하나 남아 있어 구입. 15일 정도 걸려 도착 하였다.

보드를 꼽고 동작 시켜 보니 동작이 되지 않는다. 절망감. ...

기존의 보드와 비교해 살펴 보니 점퍼 설정이 하나 다르다. 이것을 동일하게 했더니 드디어 정상 동작

다른 오디오 기판도 점검하고 의심되는 곳은 교체 해 주었다.

캘리브레이션 중. 15 ips로 NAB와 CCIR EQ를, 7 1/2 ips로 NAB EQ에 대한 재생및 녹음 캘리브레이션을 해야 하기 때문에 캘리브레이션 시간만 2 시간 이상 소요된다.

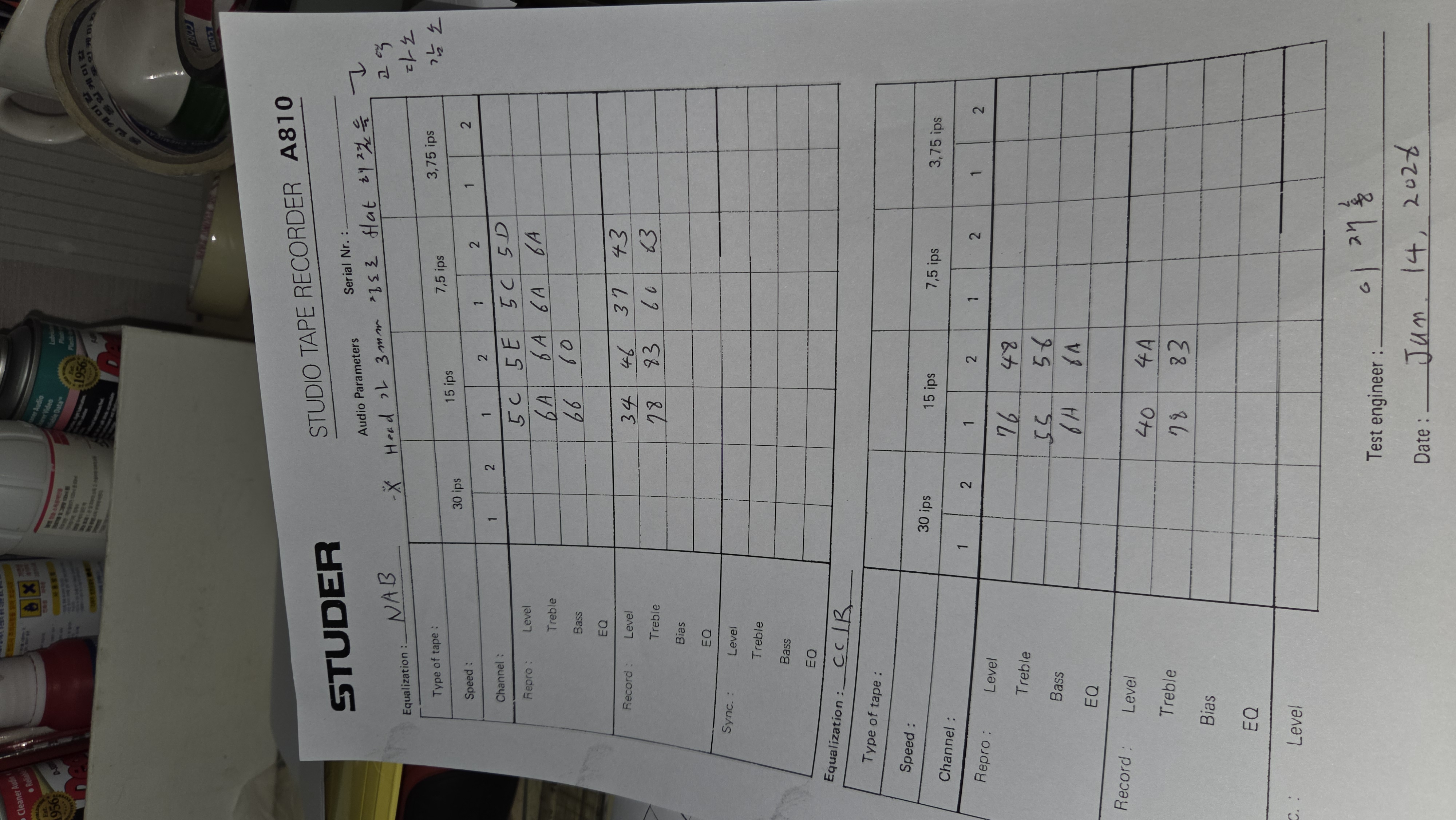

캘리브레이션을 완료 한 다음 Sheet에 그 값을 적어 놓아 MPU보드의 배터리가 전압을 잃어 그 값이 소멸 되었을 때 다시 입력 시키기 위한 대비를 한다.

모든것이 잘 진행되었지만 헤드의 마모 상태가 닳아서 Flat 해진 부분이 약 3mm 정도 되어 재생시 약간의 고역 감소 현상이 계측기에서 관찰 된다.  고역 보상을 위해 캘리브레이션하면서 조정을 했지만 너무 과도한 보상은 음질에 역 효과가 나므로 적당한 선에서 타협하였다.

실제로 청감상에서는 거의 모를 정도이다.

수리및 모든 조정이 완료 된 후 기쁜 마음으로 이 기기를 전달해 드렸다. 이번고 년말의 경기도 안성에서 대형 카페를 운영하시는 분이 의뢰한 A810기기의 간단한 수리 및 캘리브레이션 결과로  이 기기에 대해 많은 배울 기회가 되었다.

기존에 사용하고 있는 Quad FM4 대신에  당근 마켓에 아주 저렴하게 국산 인켈 튜너 하나가 올라와 구매 했다. 90년대 중반에 사용한 경험이 있는 기종으로 황금색 패널로 마감된 외관이 꽤 괜찮다.  내부를 열어 점검한 후 전해 콘덴서와 주요 부분에 대한 콘덴서를 독일 Wima사의  필름 콘덴서로 교체 하고  중간 주파수 코일 조정으로 0 점 조정 및 VCO 조정등 기본적인 캘리브레이션을 했다.

사용하지 않을 AM 부분으로 가는 전원을 차단 하고 PLL 회로는 음질과 직접적 관련이 적어  개조 대상에서 제외 하였다.

전원부 정전압 레귤레이터 IC 뒤의 전해 콘덴서 용량을 22uF 으로 올리고 1 uF 필름 콘덴서를 뒷면에 병렬로 달아 고역 임피던스 상승을 억제 해 줌으로서  전원의 질을 향상 시킨다.

뒷면의 쿼드 FM4 대신 청취한다. 외부 안테나를 사용하지 않고 원형의 실내 안테나의 위치를 잘 조정하여 최적의  수신이 되도록 함이 중요하다.

일단 음질은 매우 많이 향상됨을 느끼게 된다. 고역 쪽이 편한하고 잘 뻗어간다. 전문적인 측정 장비를 갖춘 분에게 한번 더 최종적인 캘리브레이션을 해 볼 예정이다.
