인켈 FM TUNER 5030G 개조 및 조정

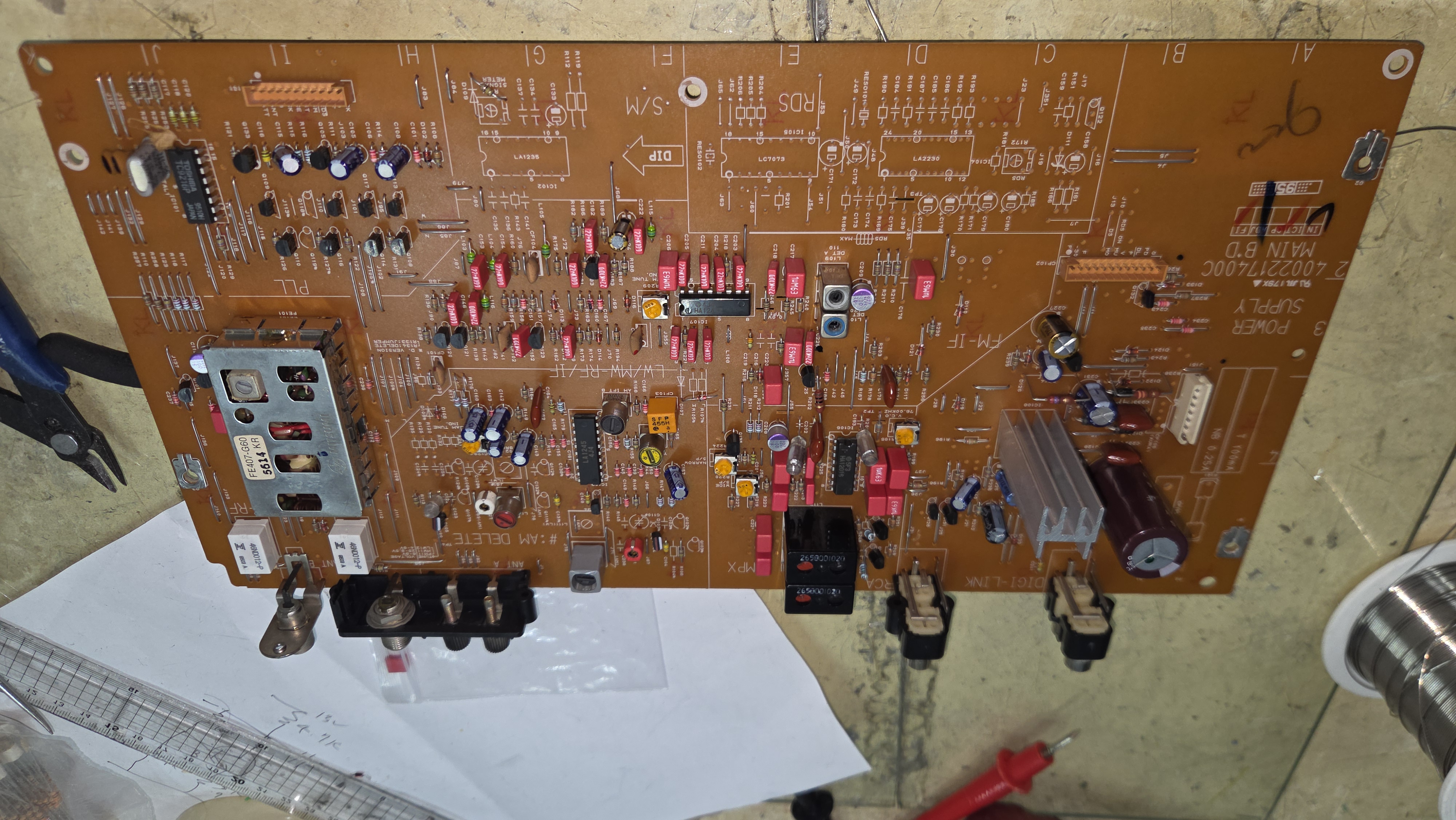

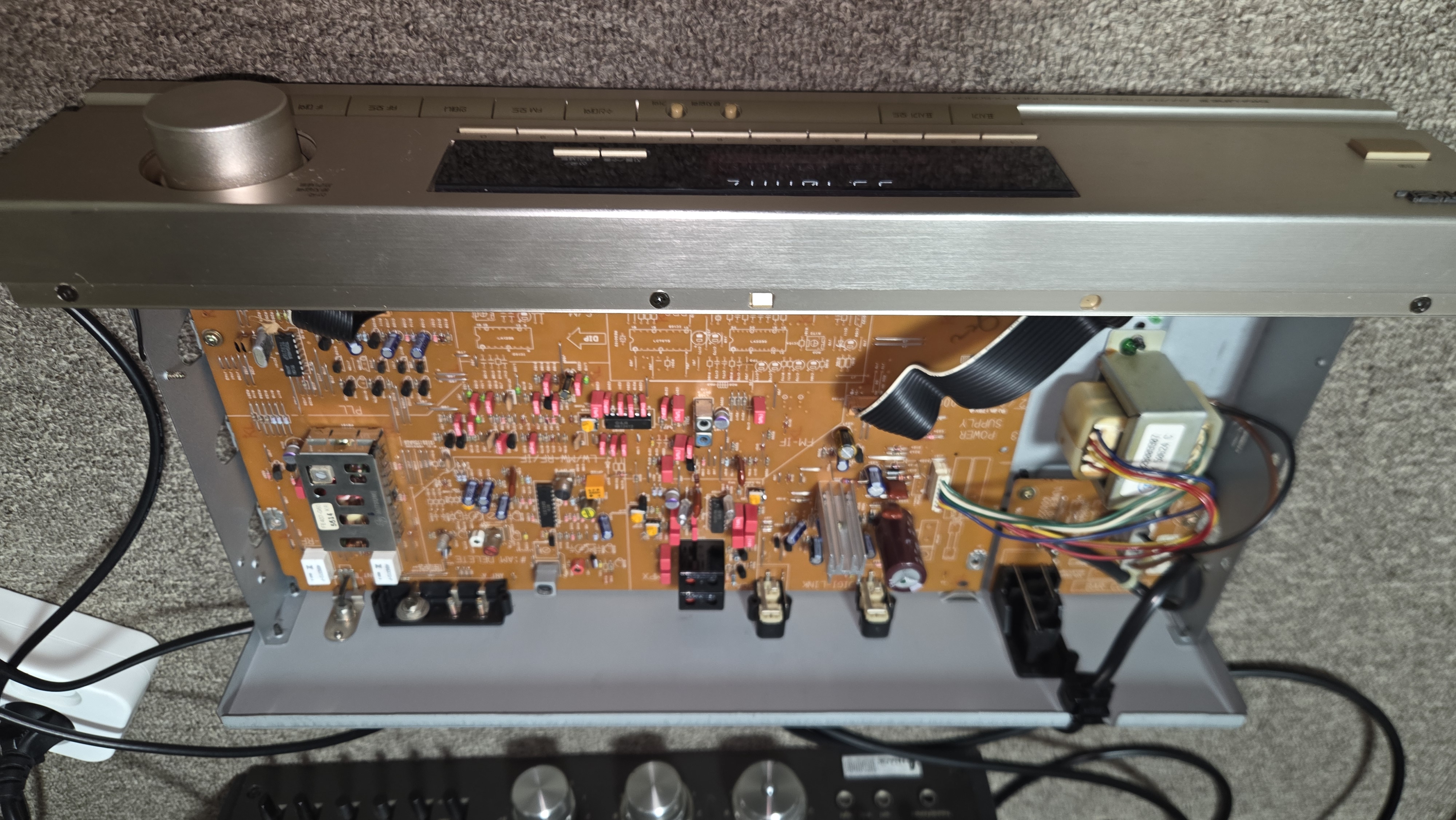

기존에 사용하고 있는 Quad FM4 대신에  당근 마켓에 아주 저렴하게 국산 인켈 튜너 하나가 올라와 구매 했다. 90년대 중반에 사용한 경험이 있는 기종으로 황금색 패널로 마감된 외관이 꽤 괜찮다.  내부를 열어 점검한 후 전해 콘덴서와 주요 부분에 대한 콘덴서를 독일 Wima사의  필름 콘덴서로 교체 하고  중간 주파수 코일 조정으로 0 점 조정 및 VCO 조정등 기본적인 캘리브레이션을 했다.

사용하지 않을 AM 부분으로 가는 전원을 차단 하고 PLL 회로는 음질과 직접적 관련이 적어  개조 대상에서 제외 하였다.

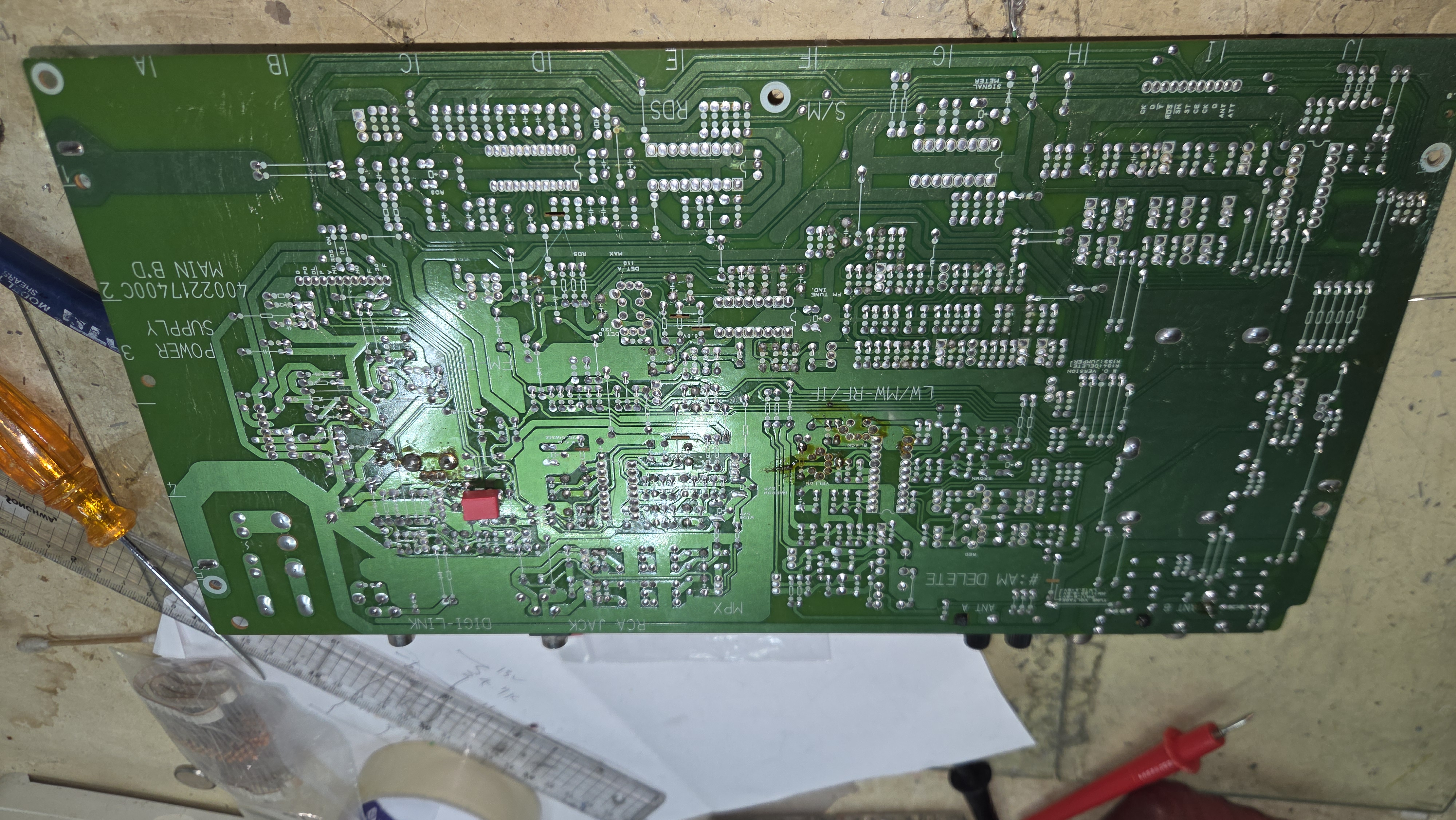

전원부 정전압 레귤레이터 IC 뒤의 전해 콘덴서 용량을 22uF 으로 올리고 1 uF 필름 콘덴서를 뒷면에 병렬로 달아 고역 임피던스 상승을 억제 해 줌으로서  전원의 질을 향상 시킨다.

뒷면의 쿼드 FM4 대신 청취한다. 외부 안테나를 사용하지 않고 원형의 실내 안테나의 위치를 잘 조정하여 최적의  수신이 되도록 함이 중요하다.

일단 음질은 매우 많이 향상됨을 느끼게 된다. 고역 쪽이 편한하고 잘 뻗어간다. 전문적인 측정 장비를 갖춘 분에게 한번 더 최종적인 캘리브레이션을 해 볼 예정이다.
