OPPO 203/103용 디지털 보드 3가지를 만들고 나서

BD player Mod. 2020. 11. 9. 20:16



이번에 High resolution PCM/DoP 보드를 내 놓으면서 원래 계획 했던 3 종 세트를 완성 하게 되었습니다.

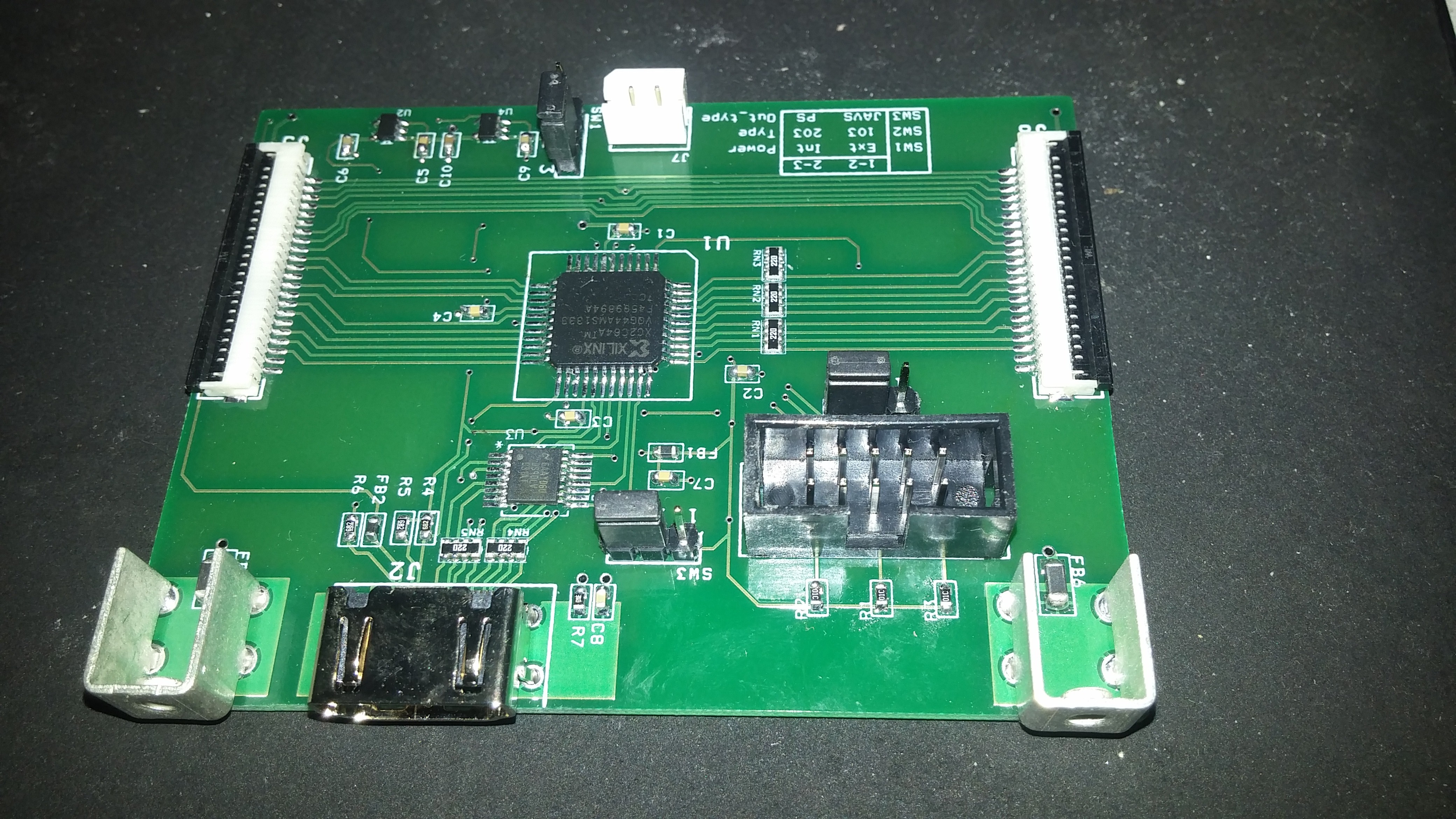

가장 먼저 만든 것이 Sabre ESS9038Pro 칩으로 만든 하이엔드 DAC Stereo 보드 , 두번째가 I2S 시그널을 직접 HDMI 형식의 단자를 통해 I2S 입력을 받을 수 있는 외부 DAC에 전달하는 I2S 보드 그리고 세번째가 이번에

내놓은 High Resolution PCM/DoP 보드 입니다. 사진도 왼쪽으로 부터 순서 대로 배치 했습니다.





이번에 High resolution PCM/DoP 보드를 내 놓으면서 원래 계획 했던 3 종 세트를 완성 하게 되었습니다.







가장 먼저 만든 것이 Sabre ESS9038Pro 칩으로 만든 하이엔드 DAC Stereo 보드 , 두번째가 I2S 시그널을 직접 HDMI 형식의 단자를 통해 I2S 입력을 받을 수 있는 외부 DAC에 전달하는 I2S 보드 그리고 세번째가 이번에



내놓은 High Resolution PCM/DoP 보드 입니다.



사진도 왼쪽으로 부터 순서 대로 배치 했습니다.



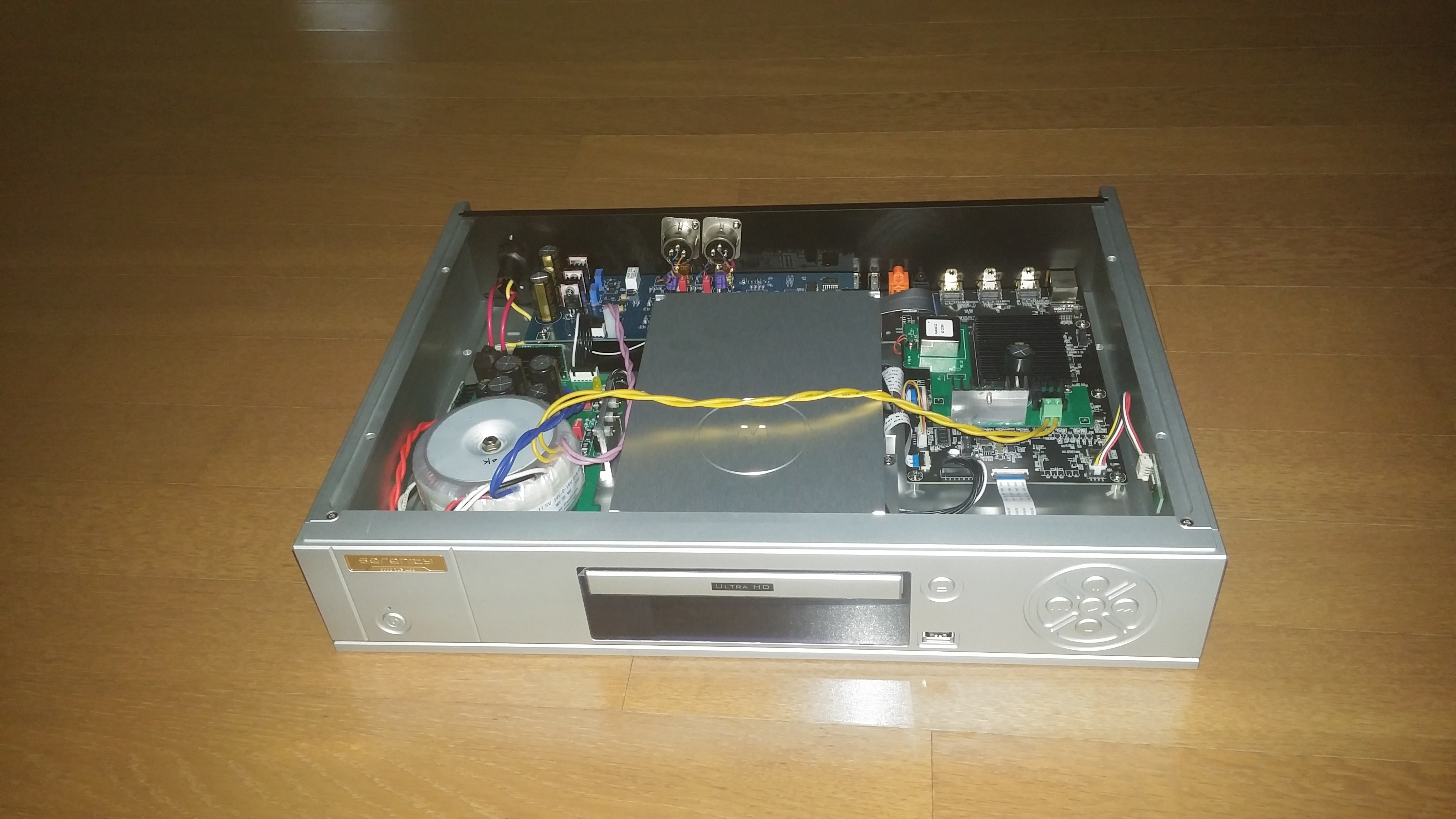

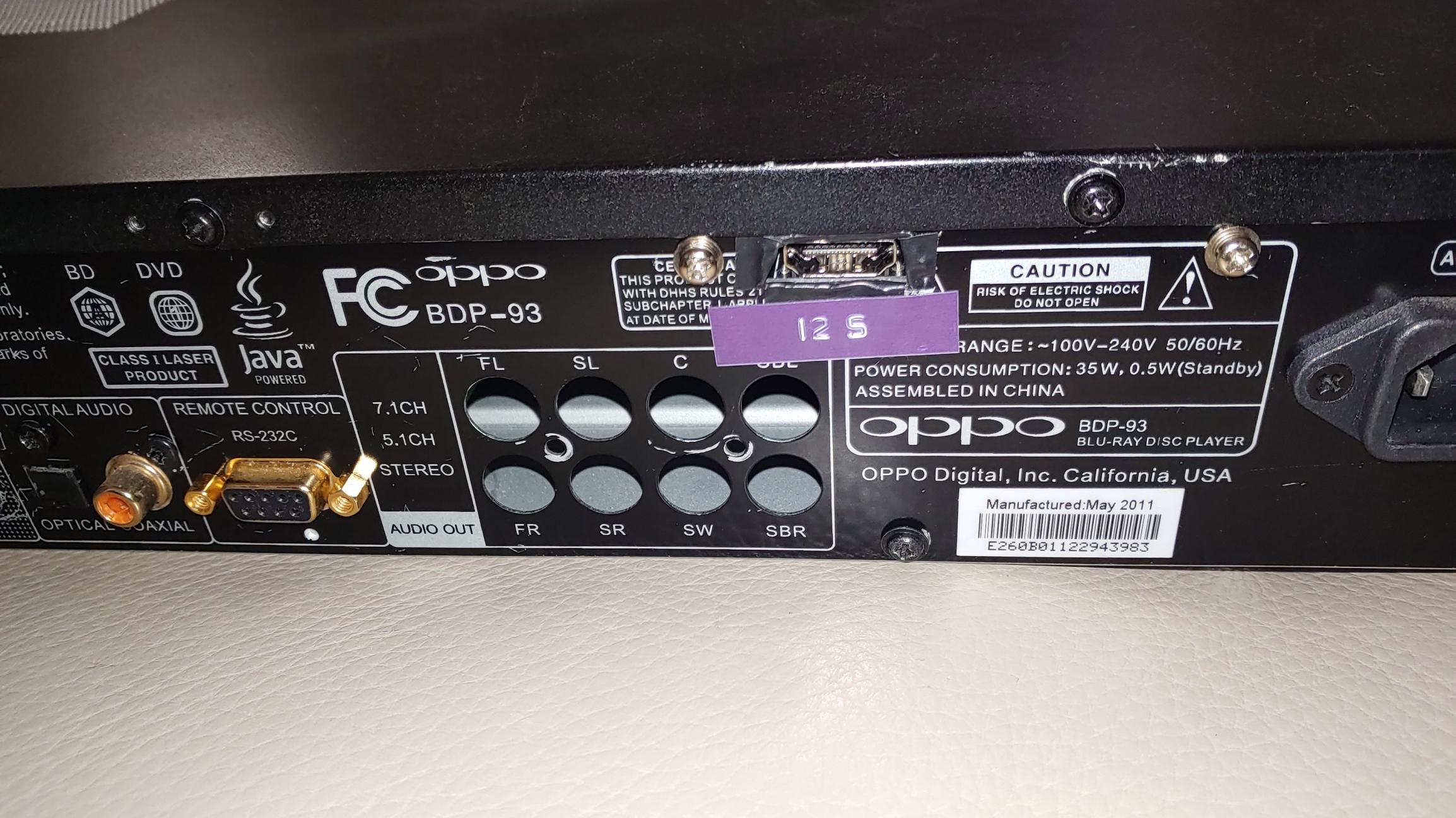

이 보드를 개발 하게 된 것은 2012년 경 오포 93이 나왔을 때 그 편리함에 놀라고 또 프로젝터를 통해 대형화면으로 보았을 때 아쉬운 화질을 개선 하고자 만들었던 리니어 전원부에 대한 이야기와 사진을 제 블로그  | http://pcaudio.tistory.com/… 에 올려 놓았더니 프랑스에서 이메일로 자기도 이 같은 리니어 전원을 만들어 달라는 요청이 있어 시작 한 것이 오포 튜닝의 시작이었습니다.



그 이후 오포 103/105 그리고 203/205로 오면서 개조 요청과 작업이 꾸준히 진행 되었는데 항상 머리에 있던 것이 오포 105와 205의 그리 필요치 않은 7.1 채널 아날로그 DAC 보드 였습니다.



스테레오 2 채널 보드만 있으면 되었지 굳이 7.1 채널 아날로그 DAC 보드를 갖춘다는 것이 필요 이상으로 느꼈습니다.





거기다 오포가 비디오와 콘트롤 부분은 잘 설계하는데 오디오 부분의 설계는 DAC 칩 메이커에서 발표한 표준 회로에 거의 벗어나지 않는 평범한 설계라는 것이 아쉬었습니다.



DAC 칩 자체는 세계 최고 수준의 Sabre ESS9018 ( 오포 105의 경우 ) ESS9038Pro ( 오포 205 ) 를 사용했음에도 I/V회로 및 버퍼 단의 아날로그 부분이 빈약해서

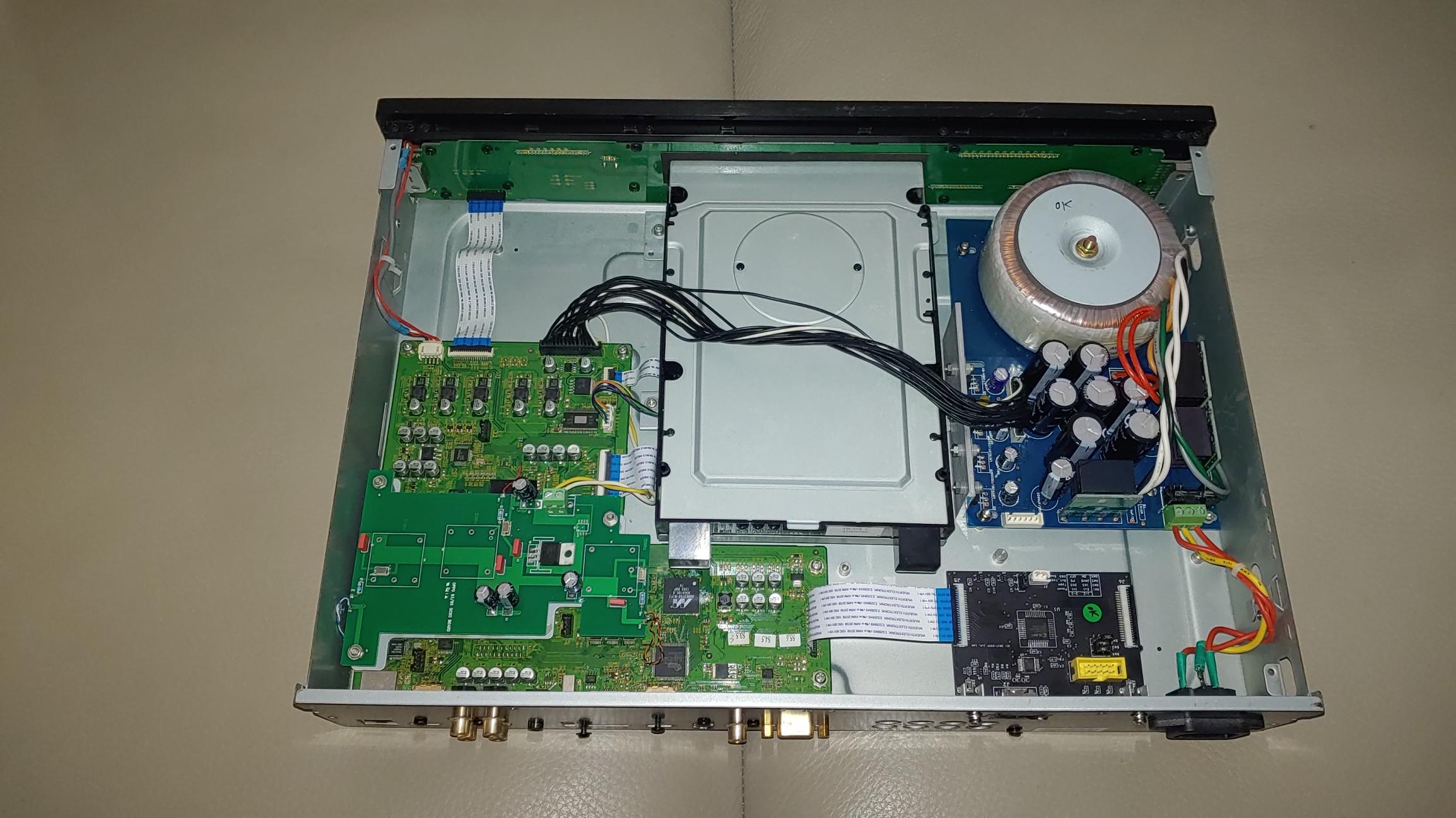

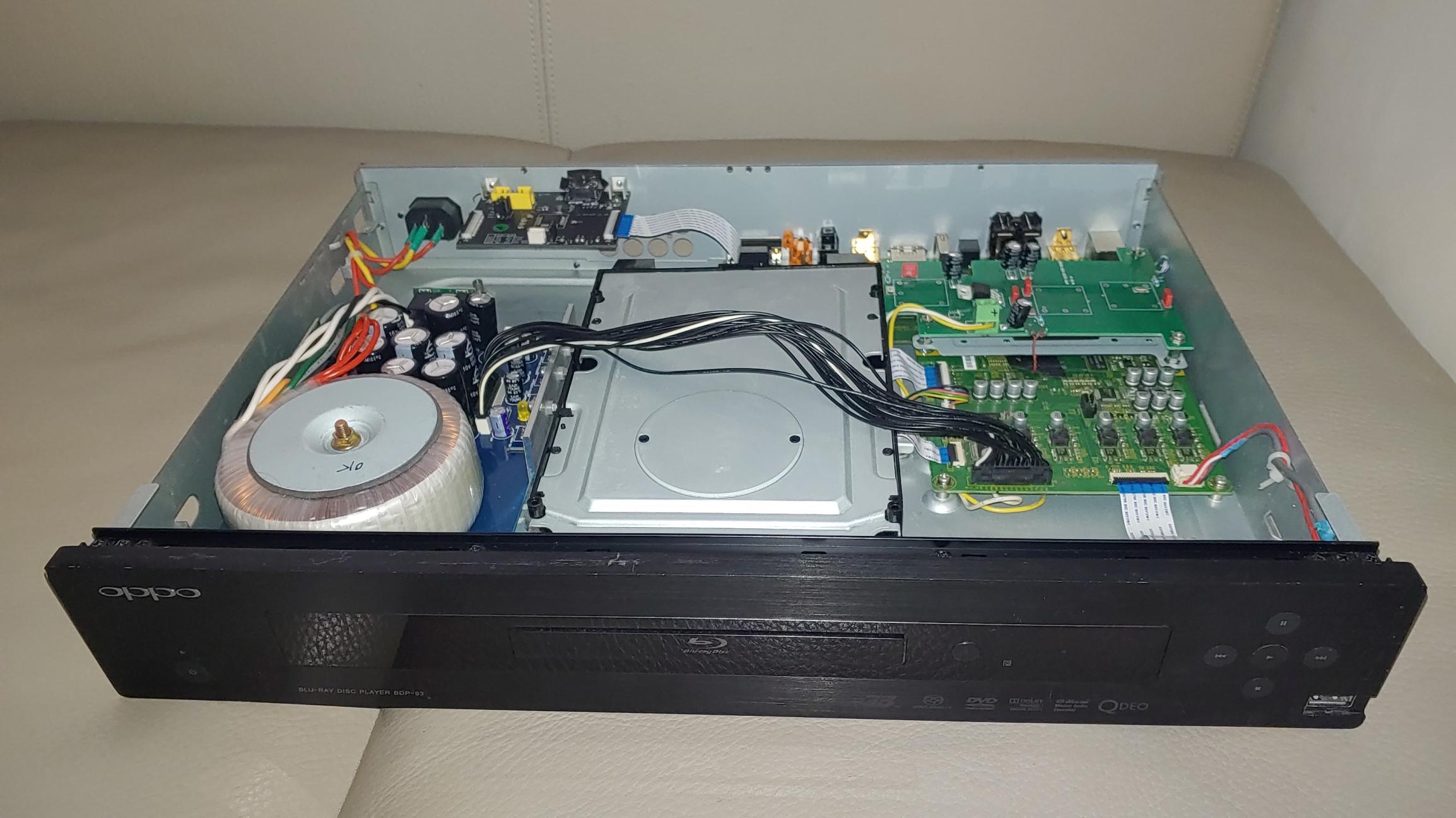

이 부분을 보강하는 개조 작업을 하다가 아에 오포 103과 203의 아날로그 DAC 단 자리에 ESS9038Pro 칩을 사용하고 여러 하이엔드 DAC 회로를 참조 하여 제대로 설계하여 만들어 본 보드가

하이엔드 스테레오 2 채널 DAC Stereo 보드입니다. 이 보드를 설계 하면서 오포 기기의 오디오 신호 데이터 흐름과 제어 체계를 알수 있게 되었습니다.







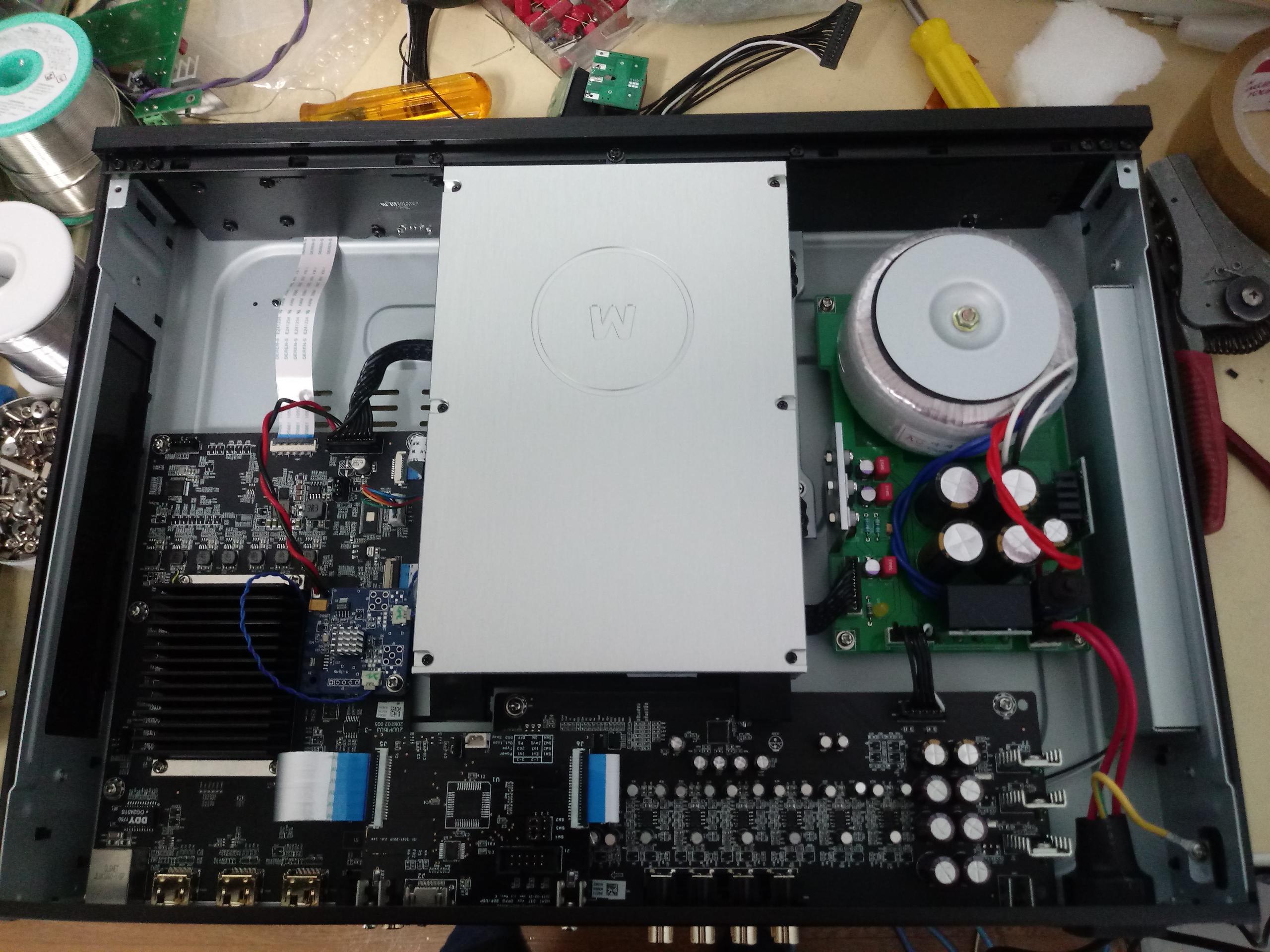

이 보드 개발 하고 나서는 또 생각이 오포 103과 203에 리니어 전원을 붙이고 클럭을 TCXO또는 Femto clock으로 업그레이드 하면서 I2S 신호를 빼낸다면 정말 좋은 오디오 트랜스포트 역할을 하게 할 수 있겠다 라는 생각이 들었습니다.



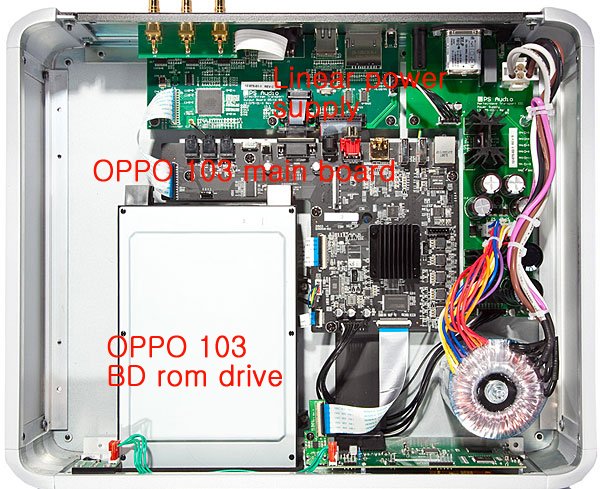

원래 I2S 신호는 기기 내부에서 보드간에 사용하는 신호로 30Cm 이상 신호 라인이 길어지면 신호의 품질의 열화가 생기게 됩니다. 그런데 미국의 유명한 오디오 메이커인 PSAudio 에서는 이 신호를 HDMI 단자의 물리적 규격을 사용하면서 밸런스 전송으로 보낼 수 있는 자기만의 프로토콜을 만들었습니다.



이것이 PSAudio HDMI I2S 신호 체계입니다. 이것을 무상으로 공개 한 이후 몇몇 회사 들이 이 규격에 따라 I2S 신호를 받을 수 있는 디지털 입력단을 설치 하고 있고 이런 현상은 중국읚 R2R 방식의 하이엔드 DAC 메이커 들이 특히 많이 채용하고 있습니다.



요즘 화제가 되고 있는 Denafrips Terminator DAC 가 대표적이지요. 오디오 신호를 가장 원천적인 상태에서 받을 수 있어서 이론상으로는 가장 좋은 전송 방식입니다.





주의 할 것은 입출력 단자를 HDMI 단자 형식을 빌려 온 것이지 전기적 신호 체계는 완전히 다릅니다. 듣기로는 HDMI 규격을 사용하려면 상당한 라이센스 비용을 지불 해야 하는데 대부분의 하이엔드 오디오 메이커에서는 규모의 경제상 수용하기 힘들다고 합니다.





하여튼 PSAudio HDMI I2S 신호 체계를 통하면 384Khz, 36Bit PCM 뿐아니라 DSD 256 신호도 순수하게 가공없이 보낼 수 있어 매력적입니다.





이 보드는 특히 외국, 유럽과 호주쪽에서 인기가 좋아 꾸준히 만들고 있습니다.



이 신호를 받을 수 있는 DAC를 가진 분에게는 이 보드가 최적입니다.





그런데 많은 고가의 DAC 들은 I2S 신호를 직접 받지는 못합니다. 대신 DoP 형식으로 SACD/DSD 신호를 받을 있는 DAC 들이 많습니다. Chord ,MSB, Mytec 및 Playback Designs 사에서 나온 DAC들이 대표적입니다.



DoP 형식으로 SACD/DSD 신호를 받지 못해도 오포 플레이어에서 setup 메뉴에서 이를 192 Khz 24bit PCM 신호로 바꾸어 출력하면 이번에 내놓은 High resolution PCM/DoP 보드에서 정상적으로 출력 할 수 있습니다.





이번 High resolution PCM/DoP 보드의 개발 목적은 크게 2개가 있습니다. 이런 SACD/DSD 신호를 제대로 받을 수 있게 하는 것이 첫 번째 목적입니다.





꽤 많은 DAC가 DoP 신호를 받을 수 있지만 USB 단자를 통해서만 가능한것이 많습니다. 그런데 USB 단자를 통한 다는 것은 PC나 노트북 컴퓨터와 연결해야 하는데 이런 기기들은 자체가 노이즈 덩어리 일정도로 오디오적인 면에서는 피해야 할 접속 기기입니다. 거기다 이들을 구동하려면 매번 컴퓨터를 켜야 하는 등 번거롭기 짝이 없습니다.





이에 반해 오포 플레이어를 통해 디지털 동축 출력 단자로 High resolution PCM/DoP 신호를 내준다면 훨씬 더 좋은 효과와 성능을 낼 수 있고 매우 편리합니다.



음악을 듣고자 할 때 마치 CD 플레이어를 켜는 정도의 수고면 되니까요.





리니어 전원을 장착한 오포는 EMI/ECM 잡음으로 부터 거의 해방되어 순수한 오디오를 즐길 수 있습니다. 더욱이 오포에서는 Pure Audio란 기능이 있어 이 버튼을 누르면

오디오 출력을 위한 기능 이외에는 모드 정지 되어 순수한 오디오 플레이어 역활을 하게 할 수 있어 더욱 좋습니다.



두번째 개발 목적은 오포를 포함한 모든 블루레이 플레이어는 동축이나 광 디지털 출력 단자를 통해서는 블루레이나 DVD에 들어 있는 96Khz, 24Bit 이상의 고음질 소스를

강제적으로 48Khz, 16Bit 로 다운시켜서 내 보내는 것을 우회해서 원래 음질과 소스 그대로 출력 시킬 수 있게 하는 것입니다.





요즘은 오페라나 공연실황을 담은 블루레이 소스가 많아지는데 이 방법을 통하지 않고는 고가의 하이엔드 DAC로 출력은 무조건 다운그레이드

된 디지털 신호만을 받을 수 밖에 업지만 이를 피할 수 있는 방법이 생긴 것이죠.





그런데 이런 좋은 점에도 불구하고 위의 보드 들이 음악성이 없으면 안되겠지요.





35년 정도의 오디오 취미 생활과 진공관 앰프 이론과 설계에 대한 책자 등 오디와 자작 관련 책 4권을 쓰면서 얻은 지식과 경험을 바탕으로 해서인지

베타 테스터 들의 평가가 좋아 힘들얻고 있습니다.



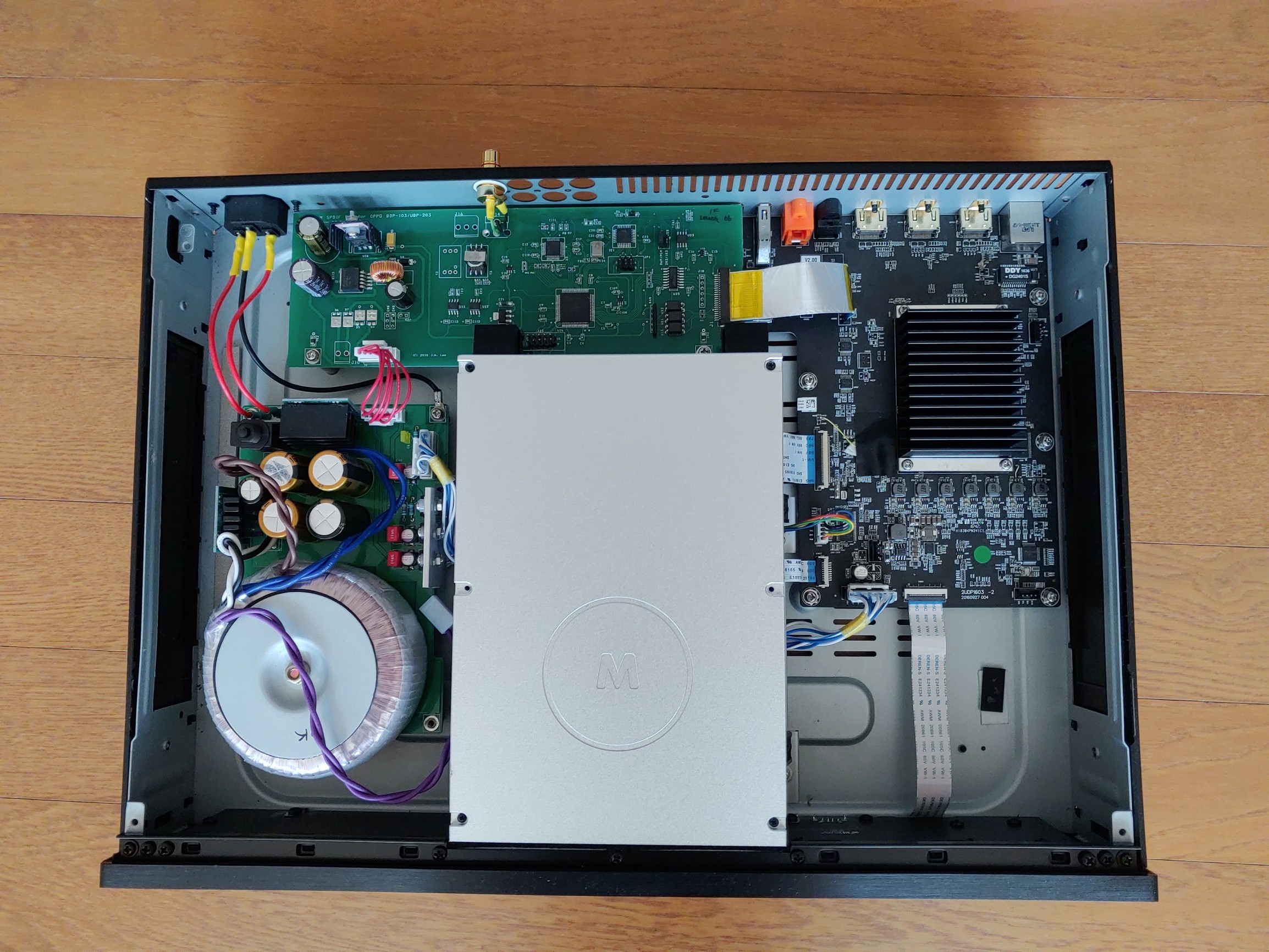

OPPO 203용 HR PCM/DoP 보드

BD player Mod. 2020. 10. 5. 15:07

좋은 DAC를 갖고 있어도 하이리죨루션 PCM 신호나 SACD/DSD 신호를 동축 입력으로 받지 못하여 아쉬운 분들이 많습니다.

또 제대로 된 트랜스포트는 종류도 거의 없으며 있어도 매우 고가 입니다. 이에 오포 203rhk 103을 이용하여 고가의 트랜스포트 겸 최상의 UHD/BD플레이어를 겸할 수 있는 솔류션을 소개 합니다.

오포 플레이어에도 디지털 SPDIF 동축 단자가 있지만 Blu ray 나 DVD의 경우 규약에 의하여 16비트 48Khz 이하의 신호로 강제적으로 낮추어 출력이 되며

SACD나 DSD 신호는 디지털로 출력 되지 않습니다. 또한 출력되어도 신호 출력의 품질도 개선이 많이 필요 합니다.

오페라나 음악 공연 실황 Blu ray가 많아지고 특히 4K UHD 디스크가 많이 나오는 이 때 아무리 고가의 하이엔드 DAC를 갖고 있어도

16비트 48Khz로 강제적으로 낮춘 신호로 음악을 들어야 하며 또 SACD나 DSD 음악 신호는 아에 직접적으로는 받을 수 없는 안타까움이 있습니다.

이런 제약을 없애려고 만든 것이 이번 보드 입니다. 내부의 I2S 신호를 직접 받아 고정밀도로 신호 처리하여 내주도록 되어 있습니다.



그래서 기본 기능은 384Khz 36 비트의 PCM 신호와 DSD 256까지 보드 자체가 지원이 됩니다.



다만 오포 203의 펌웨어 기능제한으로 PCM은 192 Khz, 24 Bit 까지 , DSD 128 까지 바로 출력 할 수 있습니다.

하이엔드 DA버터 중 꽤 많은 제품이 DOP 형식으로 DSD 신호를 받을 수 있습니다.

이를 지원하는 DAC 리스트는 다음과 같으며 고가의 DAC는 대부분 지원합니다. 아래 사이트에서 현재 지원 상황을 자세히 보실 수 있습니다.

물론 모든 DAC는 PCM 신호는 192KhZ/24 bit는 다 받을 수 있습니다. DoP를 지원하지 않는 DAC라 하더라도 오포 203/103에서 이를 192Khz, 24bit로 바꾸어 출력하면 SACD나 DSD 신호를 고음질로 감상할 수 있습니다.



Aesthetix Pandora Signature

Aesthetix Romulus Signature



Benchmark DAC2 HGC



Chord Electronics QuteHD



EMM Labs DAC 8 Mk IV



Grace Design m905 Monitor Controller

Grace Design m920 Line Stage/DAC



iFi Nano iDSD Headphone Amp/DAC

iFi Micro iDAC2 Headphone Amp/DAC

iFi Micro iDSD Headphone Amp/DAC



Lynx Studio Technologies Hilo DAC

M2Tech Young





MSB Technology Analog DAC

MSB Technology Diamond DAC IV Plus

MSB Technology Diamond DAC IV Select

MSB Technology Platinum DAC V Diamond

MSB Technology Platinum DAC IV Plus

MSB Technology Select DAC

MSB Technology Signature DAC IV Plus



Mytek Digital 8x192 AD/DAC

Mytek Digital Brooklyn Headphone Amp/DAC

Mytek Digital Manhattan DAC

Mytek Digital Stereo192-DSD DAC



Naim NAC-N 272



NuPrime IDA-8 Integrated Amp/DAC



Playback Designs MPD-3 DAC

Playback Designs MPD-5 DAC

Playback Designs IPS-3 Int. System



Prism Sound ADA-8XR DSD AD/DAC

Prism Sound Callia Preamp/DAC

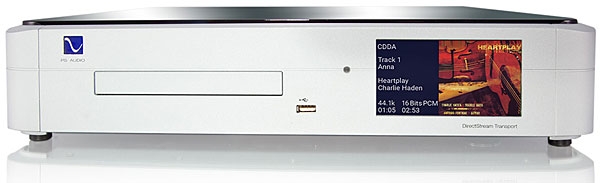

PS Audio DirectStream

PS Audio DirectStream Junior



Resonessence Labs Invicta

Resonessence Labs Invicta Mirus

Rockna WaveDream



Unison Research CD Due CD Player/DAC



 https://docs.google.com/…





대부분 Dop를 하려면 노트북 컴퓨터에 USB 단자를 이용해야 했는데 노트븍 컴퓨터가 전자파 노이즈 가 매우 많이 나오고 해서 소스기기로 사용에 문제가 많은데 비햐여

오포 기기에 리니어 전원을 장착하고 Femto clock 그리고 통 알류미늄으로 만든 BD ROM stablizer 를 통해 개조 된 기기에 이 보드를 장착하면 아주 쉽게 사용이 가능하며

순수한 음악 data를 전달 할 수 있습니다. ( 물론 개조 안한 순정기기에서도 100% 잘 작동 합니다. )

과거에 899$에 판매 되었던 Vanity HD 203 과 동급 이상의 역활을 합니다. 단 2 채널 스테레오만 지원하지만 음악성은 훨씬 더 뛰어 납니다.

이것을 장착 하고 음악을 들어보면 기존 디지털 출력 단자에서는 느낄 수 없는 정말 섬세한 음과 악기의 정위감 , 박력 등 엄청난 음의 변화를 실감 하게 될 겁니다.

개인적인 느낌이지만 같은 오디오 시스템에서 이렇게 음이 달라지는가 하고 많이 놀라게 됩니다.

현재 오포 203용으로만 개발 되어 있지만 오포 103 (D)에서도 사용이 가능하도록 변경이 가능 합니다

특징은 다음과 같습니다.

스테레오 2 채널 전용

독자적인 고정밀 클럭 사용.

Optical coupler를 사용하여 오포 본체와 그라운드 까지 분리하여 노이즈 유입 방지

금 도금 언 밸런스 단자 ( AEB 밸런스 단자도 장착 가능 )

기존 아날로그 DAC 용 전원 바로 사용 가능 (리니어 전원부로 부터 별도의 독립된 전원도 사용 가능 )

출력단에 고정밀 매칭 트랜스포머 사용



윗면 판넬을 열고 누구나 쉽게 5 분안에 장착 가능합니다.



더 궁금한신 분은 010 육칠칠삼 5828로 연락 주세요



가격 38만원



  • brtstudio 2020.10.10 20:03 ADDR 수정/삭제 답글

    안녕하세요, udp203의 모디파이에도 관심은 있지만, 혹시 udp203가 디스크를 인식을 못하는 상황인데 이에 대한 수리도 가능한가요?

    • pcaudio@hanmail.net 2020.10.29 11:55 수정/삭제

      네 수리 가능할 것 같습니다.

      연락 주세요

      010 6773 오팔이팔

  • bittol 2020.10.15 12:08 ADDR 수정/삭제 답글

    oppo 203으로 듣는 음악이 현재 가장 좋아서 너무나 만족하고 있습니다. 오히려 pc에서 듣는 dsd음원보다 oppo에서 듣는 cd음질이 더 마음에 듭니다.
    그런데 정품 상태에서는 dsd파일을 재생하더라도 출력이 48khz로 제한되어 있는 건가요?

    현재로도 만족스럽긴 한데 roon을 pc에 설치해서 네트워크 플레이어로 oppo203을 사용해보려고 하는데요. 업그레이드를 할경우 제가 가지고 있는 dsd파일의 출력이 더욱 향상되는 건가요?

  • pcaudio@hanmail.net 2020.10.29 11:58 ADDR 수정/삭제 답글

    정품 상태에서는 SACD나 음원 파일을 오디오 재생으로 할 경우 192Khz,24bit로 변환 재생이 가능하지만 블루레이나 DVD에 수록된 음원은 48Khz, 16bit로 강제 다운 그레이드 하여 출력 합니다.

    이 보드는 이런 제약에서 벗어나 원래의 상태로 그대로 출력 됩니다.

Upgrade Panasonic UB820 and UB420

BD player Mod. 2020. 8. 6. 11:25



Last week, I had chance to look at the inside of the Panasonic UB820 UHD player,


As expected, I confirmed that the Panasonic UB820 is based on the Panasonic UB420, just adding analog DAC audio.
circuitry.


UB420 and UB820 are almost identical in structure .

Only differences are an analog audio output and  front panel display.

Unfortunately, the analog audio output section of  UB820 is not at the level for full-fledged music listening.



Once the power source is also generated from a single 12V DC power supply, the DAC chip and the IC chips are
very simple general purpose chips. (In my personal opinion, this analog audio section is much worse than the Oppo 203 circuit.)



On the other hand, it can be said that the UB9000 has both structure and performance as a high-end player.

----------------------------------

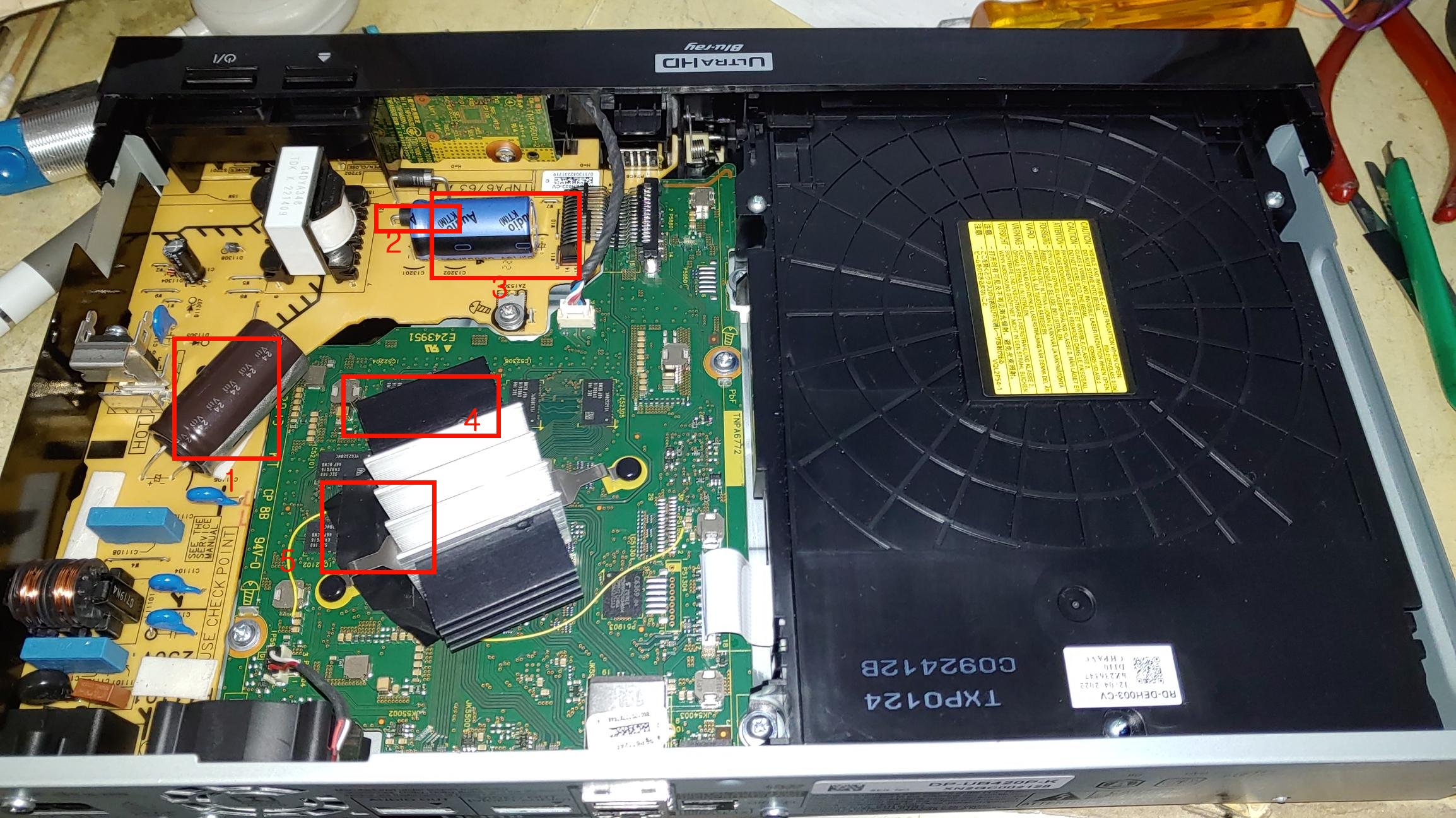

Here is upgrade mod work

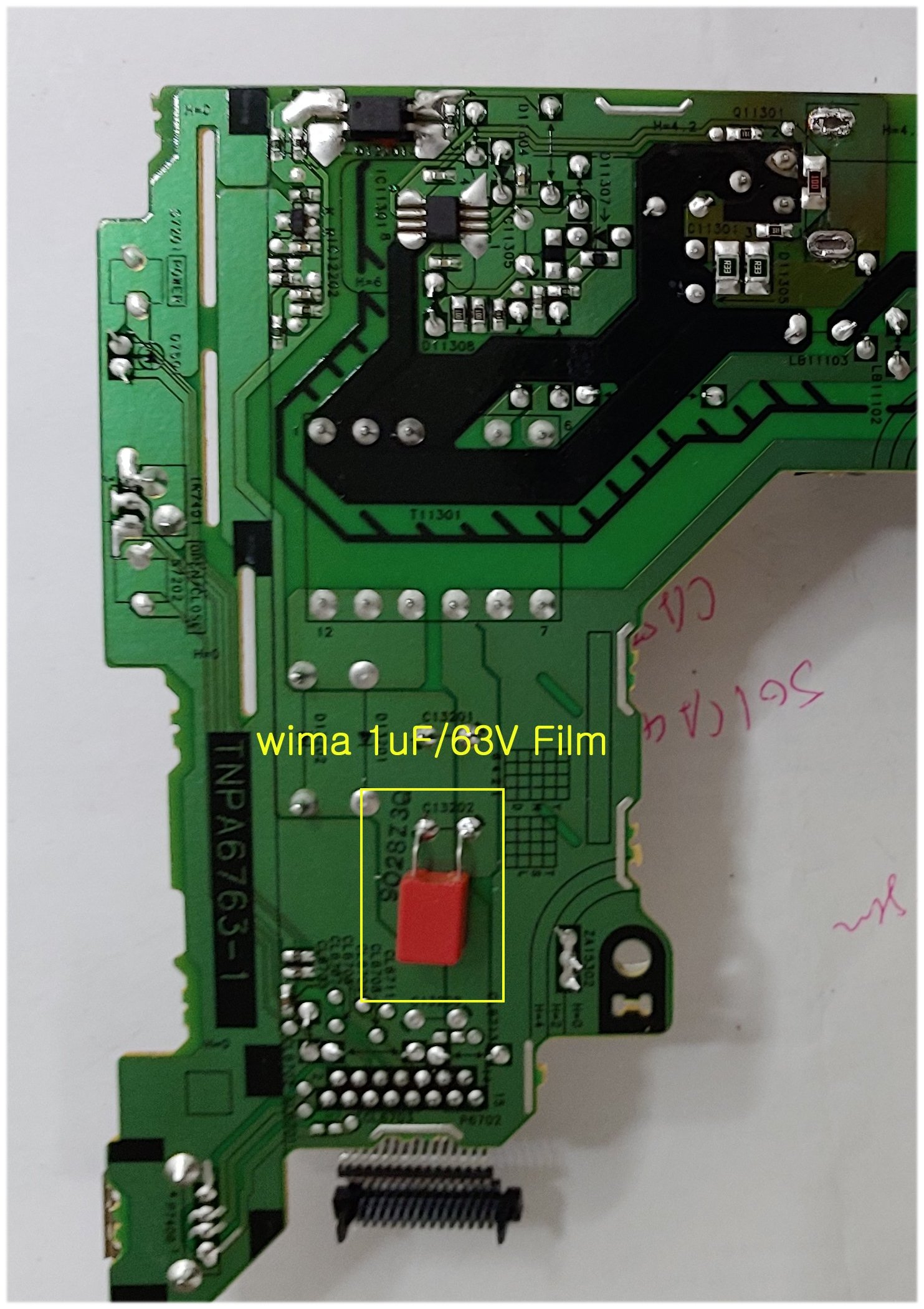

1. Change  the rectifying capacitor to 82uF/400V ( temperature  105 degrees )
Use audio grade class capacitors from Nichicon, Japan to improve performance.


2. Using  two  Nichicon KW series of audio grade capacitors , increase  4700uF+ 3300uF at the end of Power supply section and  reduce high frequency impedance by adding 1uF/63V, 0.1uF/100V film capacitors( Germany Wima ) in parallel.

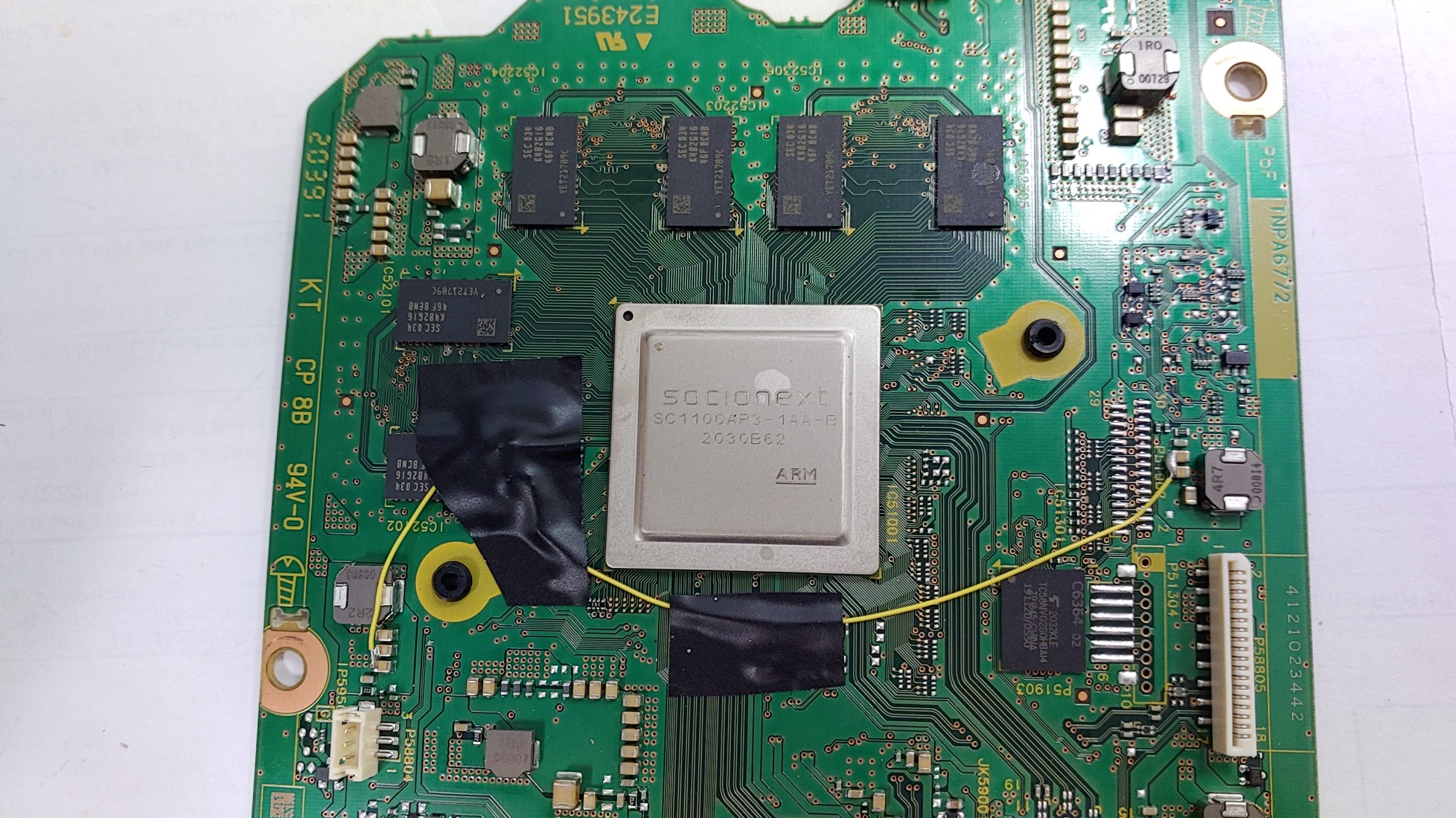

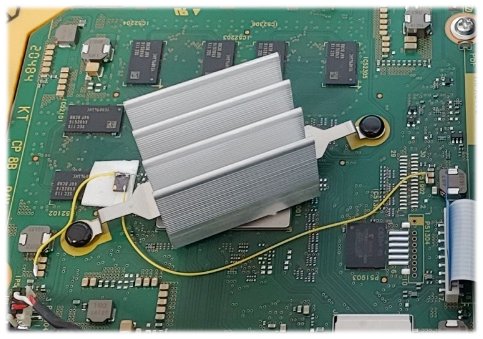

3. Attaching a large heat sink, one on each side, since  the AV processor IC generates a great deal of heat

4. Replace 25 Mhz crystal next to AV processor with 2 PPM class TCXO

-----------------

After all mod, Your UB820 or UB420’s performnce will be nearly up to that of UB9000.

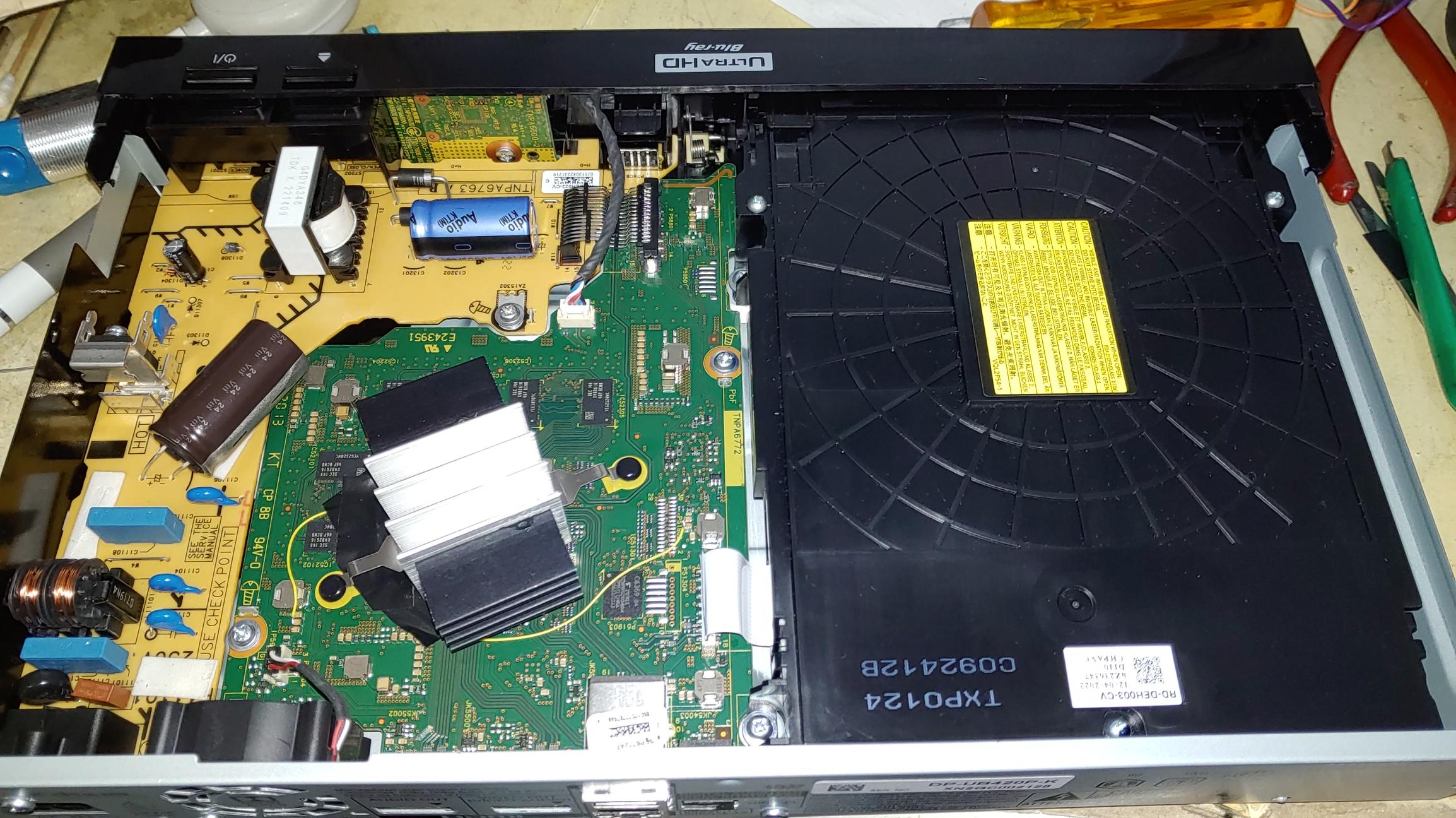

Befor uograe work of UB420

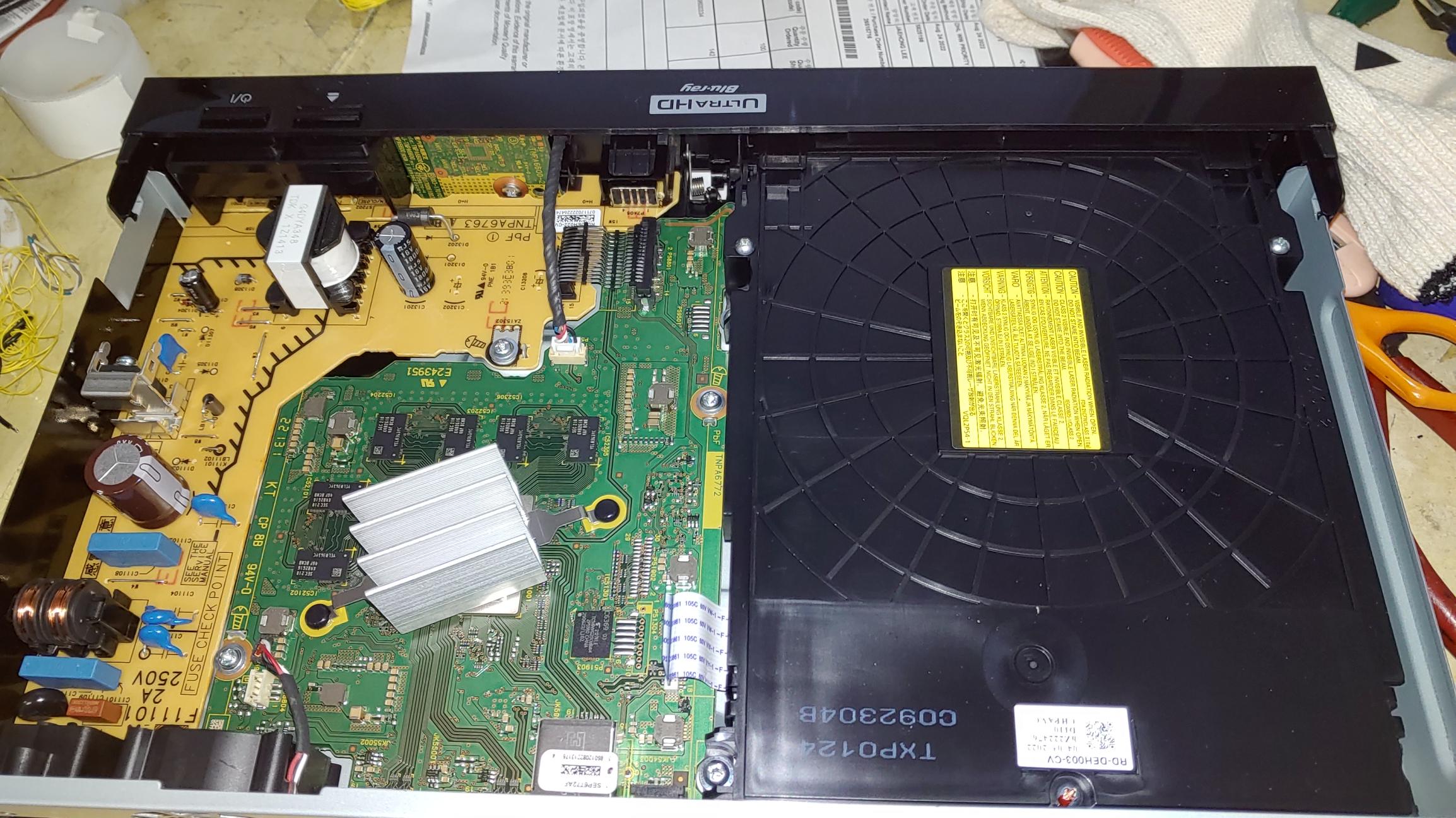

power supply upgrae
TCXO mod . use 1.8V 25Mhz TCXO

HR PCM/DOP SPDIF board for OPPO203/103(D)

BD player Mod. 2020. 8. 3. 09:41

This is a concept that replaces the existing OPPO 203 analog audio board. It now functions like a Vanity HD board that has been discontinued.

  It is different to support only 2-channel stereo. The price has also been lowered from 899$ to about 370$.

  In order to do a DOP (DSD over PCM) function, there was no other choice execpt using a USB port on notebook computer .

  But the notebook computer had a lot of EMI/EMC noise, so it has a lot of problems using it as a source device.

  Mounting this HR PCM/DOP SPDIF board on OPPO203 makes it very easy to use and delivers pure music data.



Currently it is only developed for OPPO 203, but it will soon be developed for using in Oppo 103 (D) as well.



Features

  1. Stereo 2-channel only

  2. 192KHz/24bit PCM and DSD128

( The board itself can handle 384Khz/36bit PCM, DSD256, but OPPO 203 firmware limit its functionality )



3. Using proprietary high-precision clock.



4. Using an optical coupler to separate the main board ground to prevent noise inflow



5. Gold-plated unbalanced terminals (AEB/EBU type balanced 3 pin terminals can also be mounted)

6. Use a separate independent power supply from the linear power supply (existing analog DAC power supply can also be used)



7. High-precision matching transformer at the output stage
