Revox B215 rebuld project part 1

Audio recording 2021. 4. 5. 09:53

Revox B77과 PR99 릴 테이프 데크의 성공적인 리빌드 프로젝트가 완성된 후에 레트로 열풍으로 다시 인기를 타고 있는

카세트 테이프 데크에 대한 관심이 많아져 같은 계열의 Revox B215 카세트 데크에 대한 리빌드 작업을 1차로 진행 하였다.

Revox B215를 선택한 이유는 기판이 모듈화 되어 있어 리빌드 및 수리작업이 쉽고 구동 메커니즘이 4개의 모터를 모두 PLL 로직 제어를 하는 가장 우수한 형태를 가졌기 때문이다. 기본기 성능이 가장 우수하다고 할 수 있다. 거의 모든 카세트 데크에서 볼 수 있는 고무 벨트가 1 개도 없다는 점이 특히 마음에 들었다.



가장 시급한 것이 35년 이상 되어 노후화가 현저히 진행된 전해 콘덴서를 모두 교체 하는 일이다.  회로도를 보아 오디오 신호 단에는 Wima 필름 콘덴서로 바꾸고 전원 부분에는 일본 니치콘사의 오디오 그레이드 콘덴서 중 가장 고급인 Muse 계열 것으로 그리고 트랜지스터의 바이어스 전압 유지용의 전해 콘덴서는 국산 삼영 콘덴서로 교체 하였다.

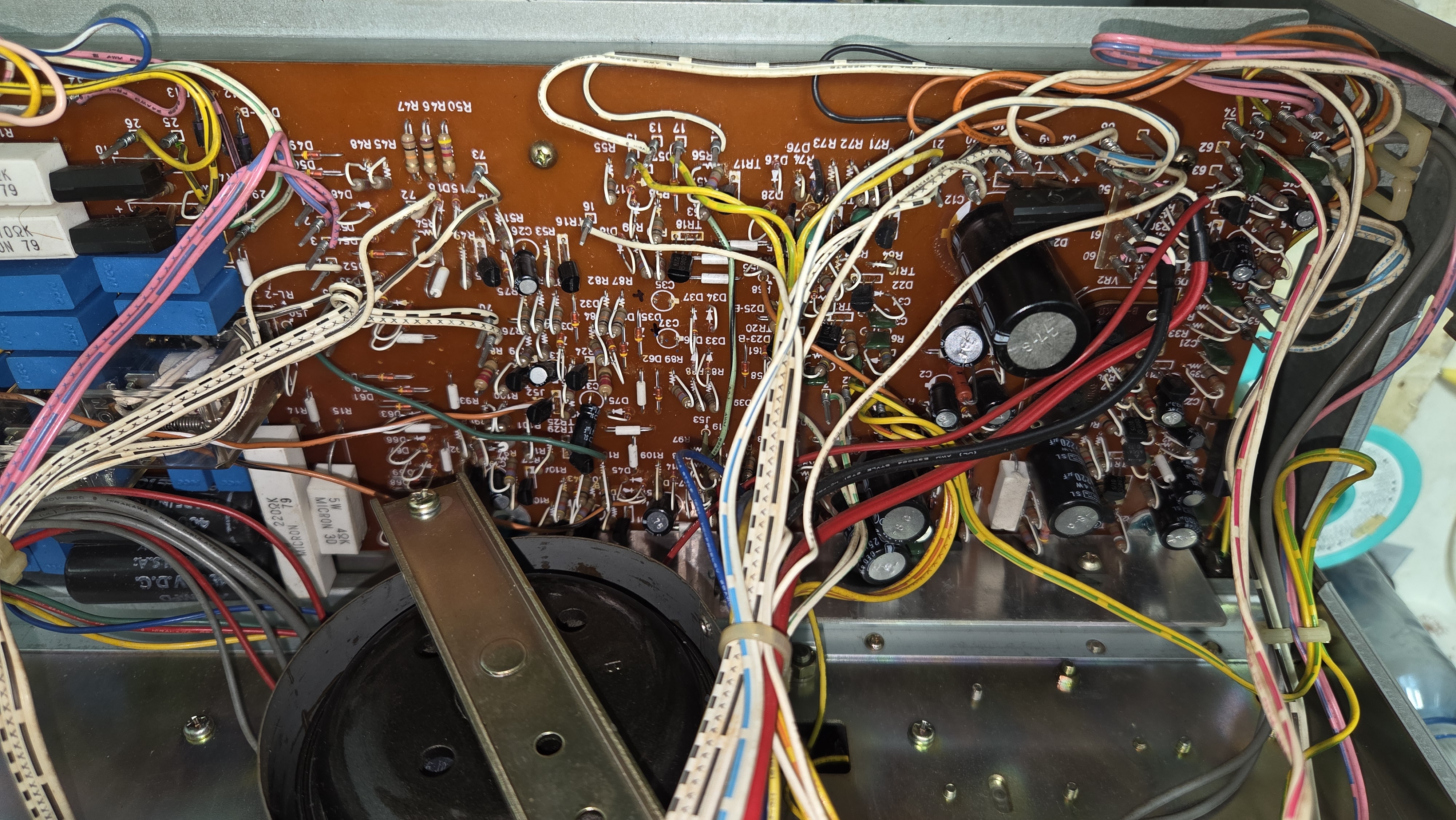

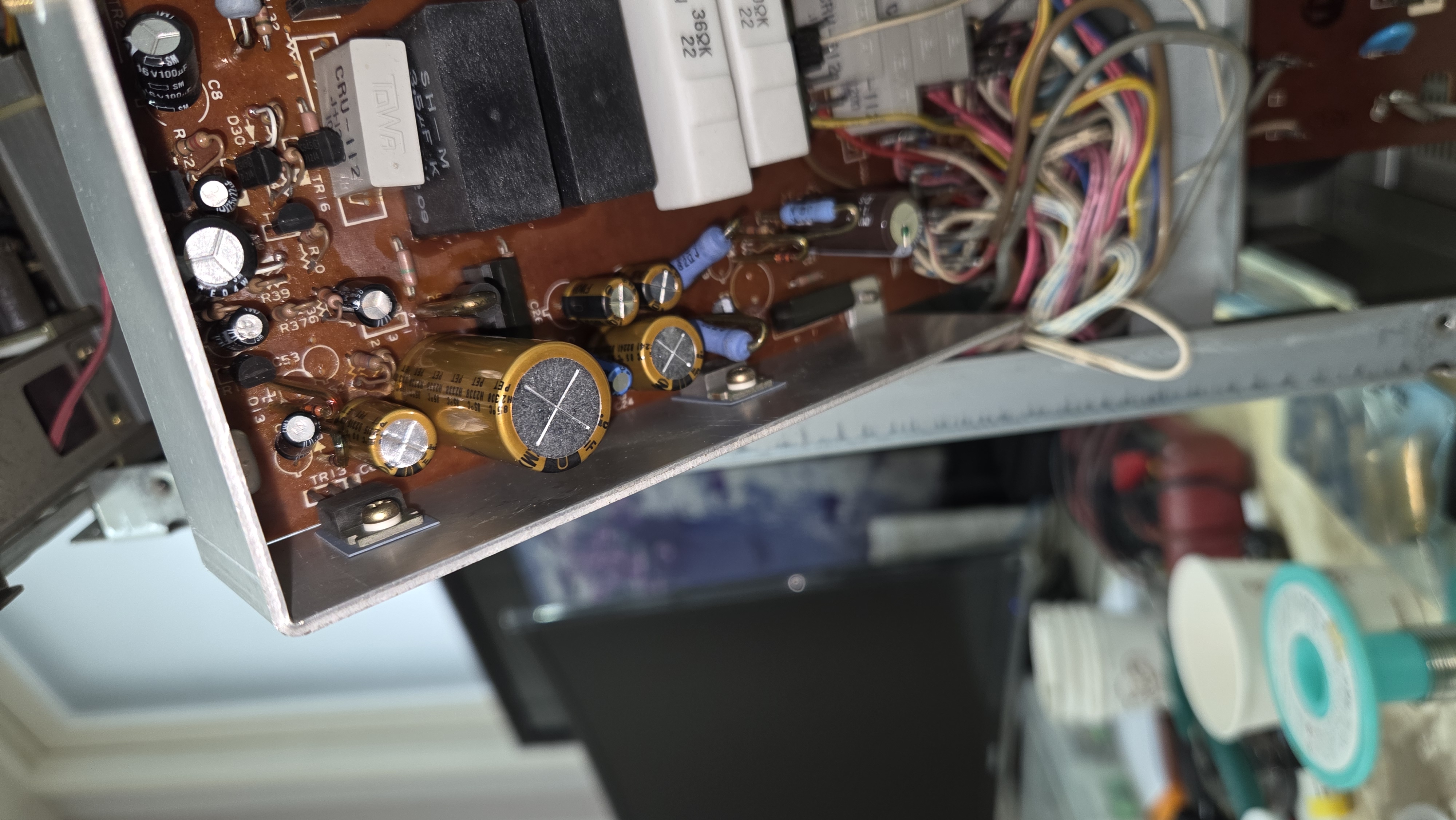

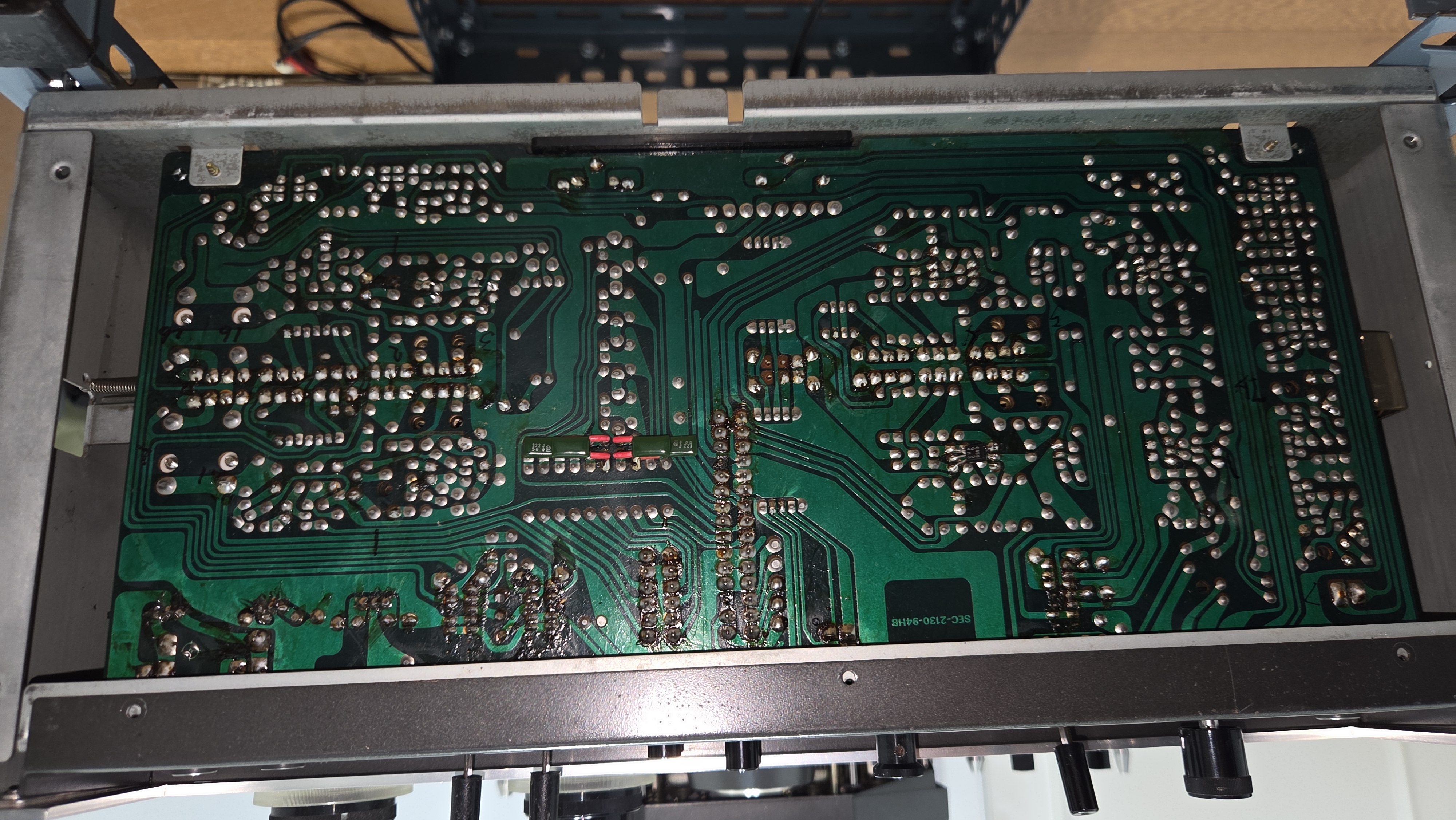

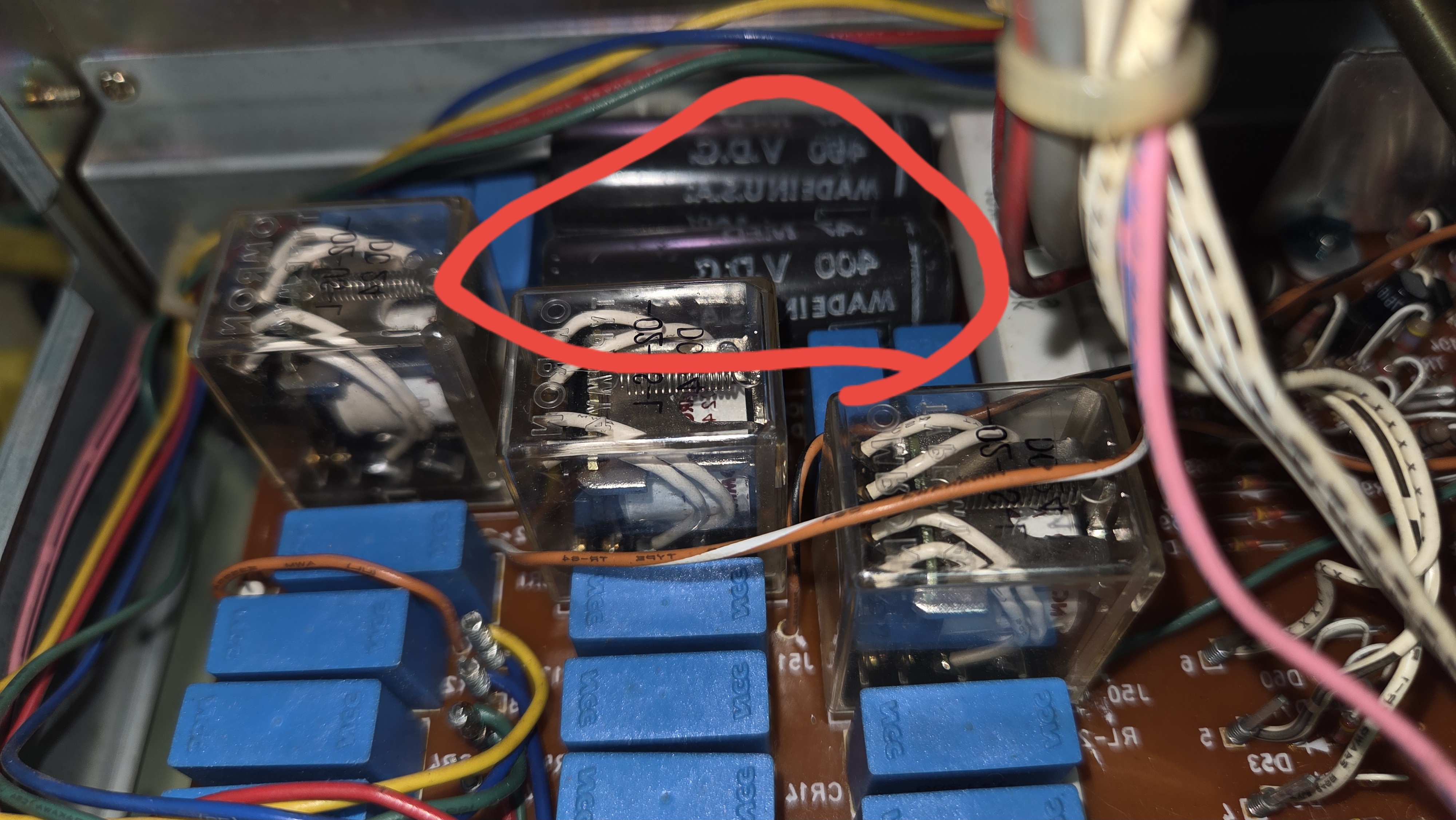

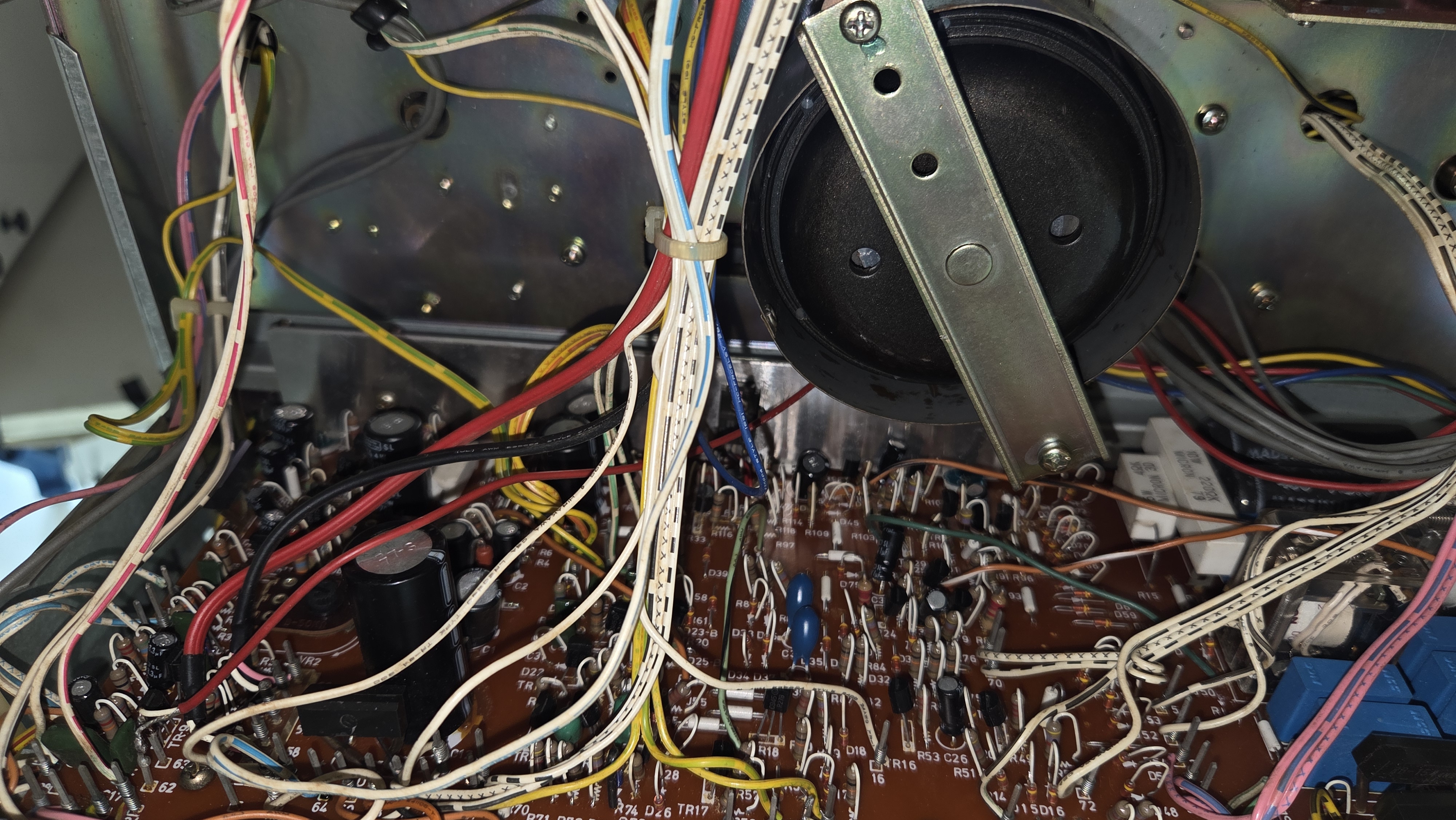

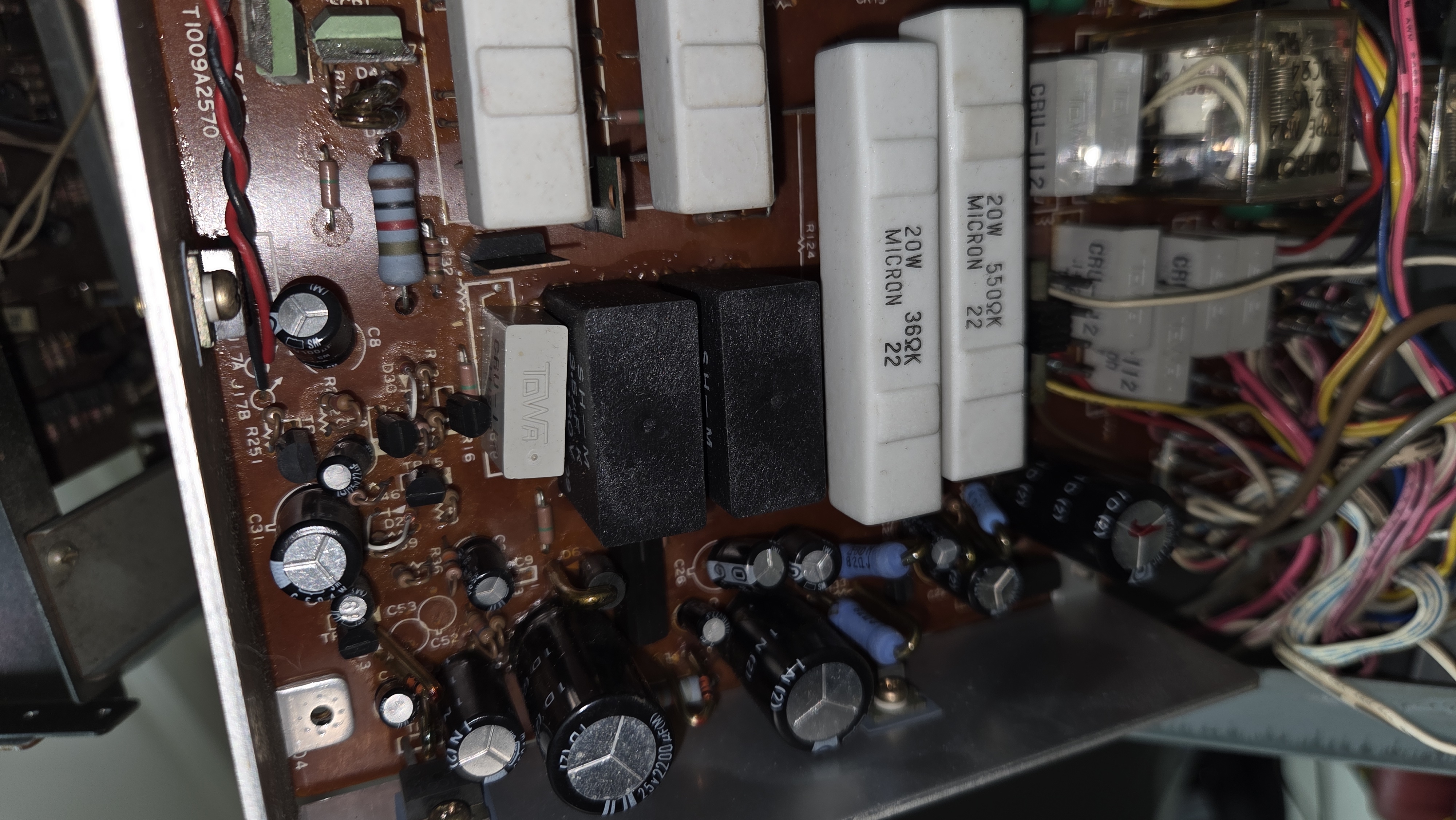

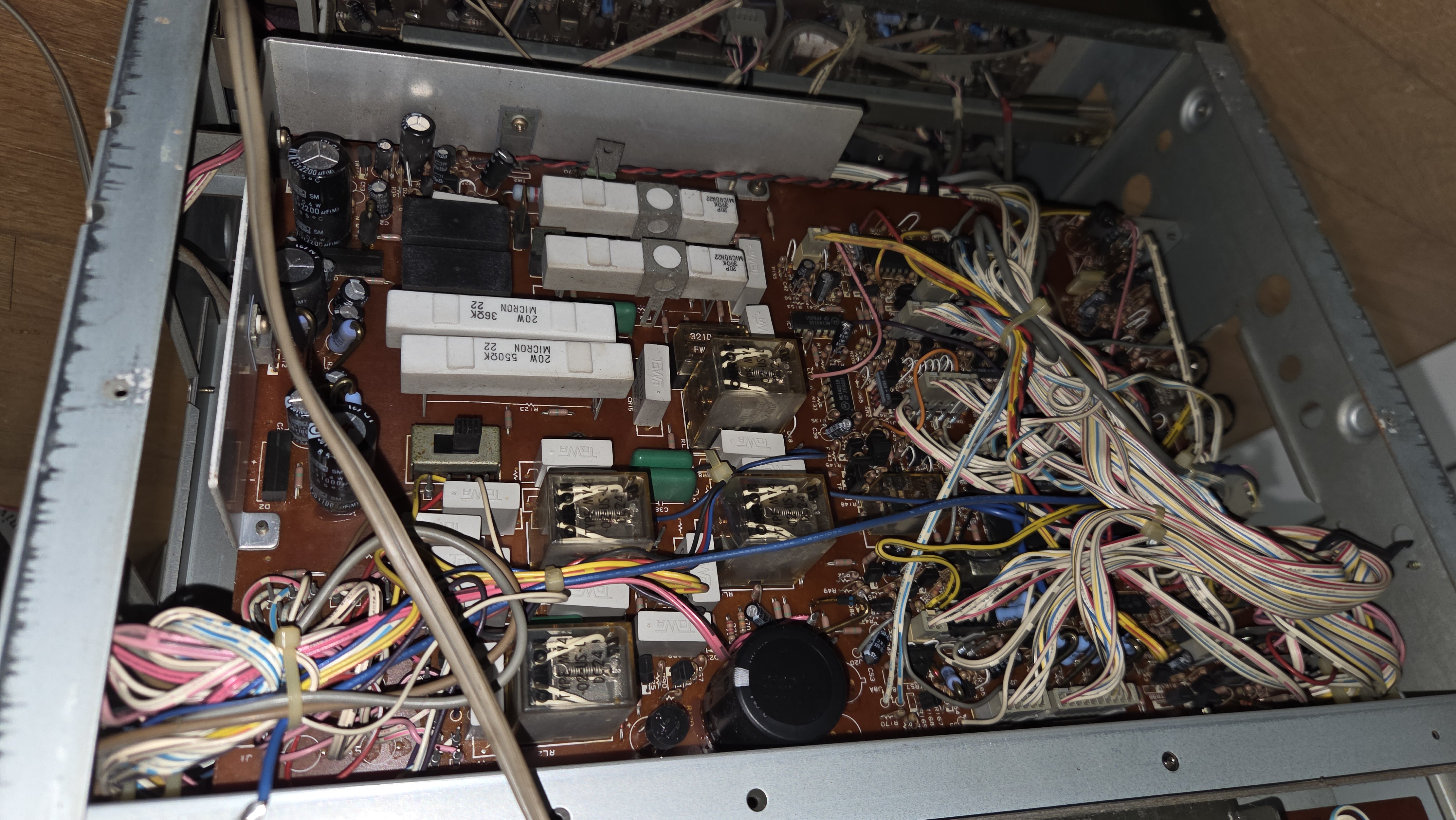

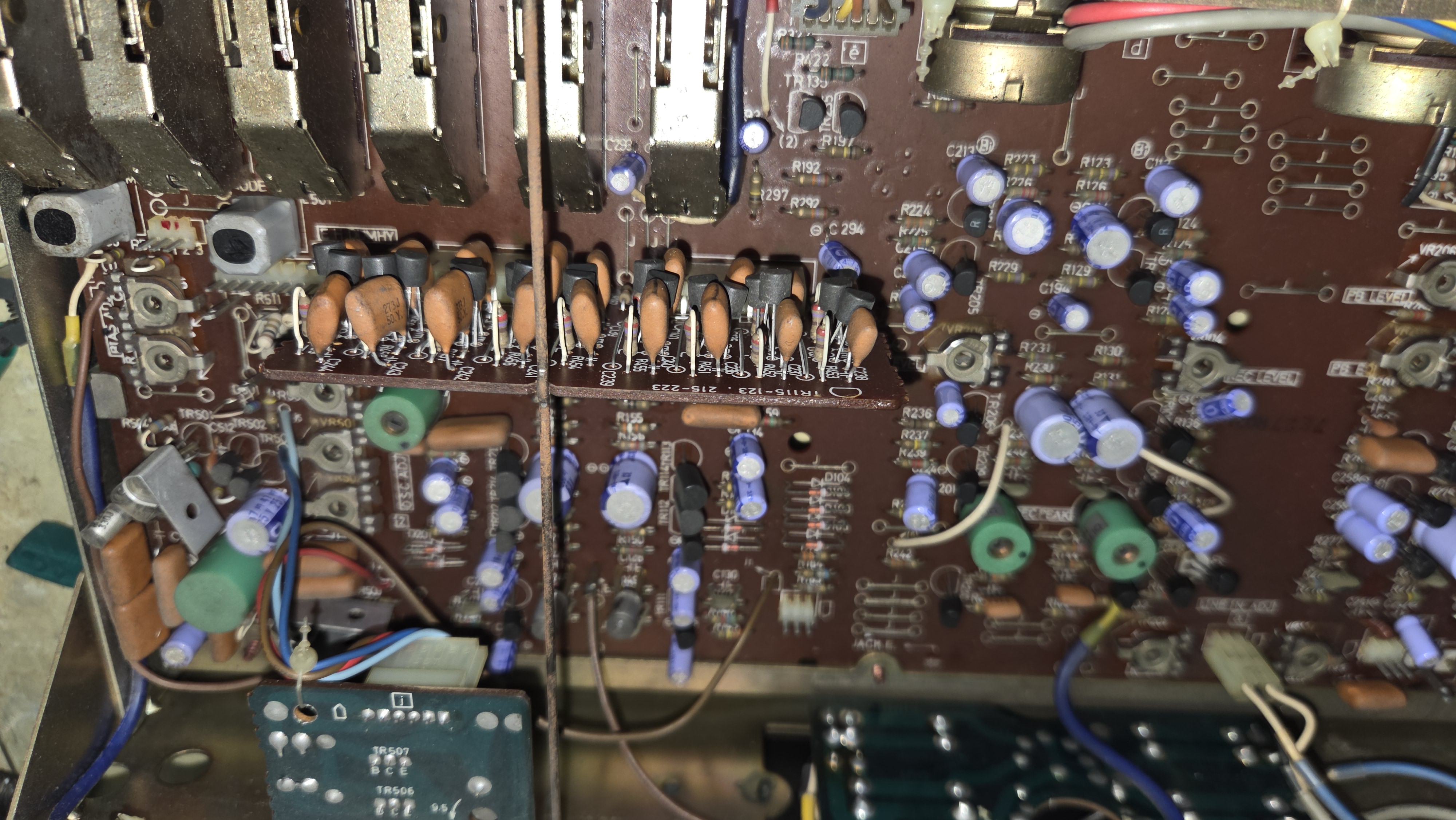

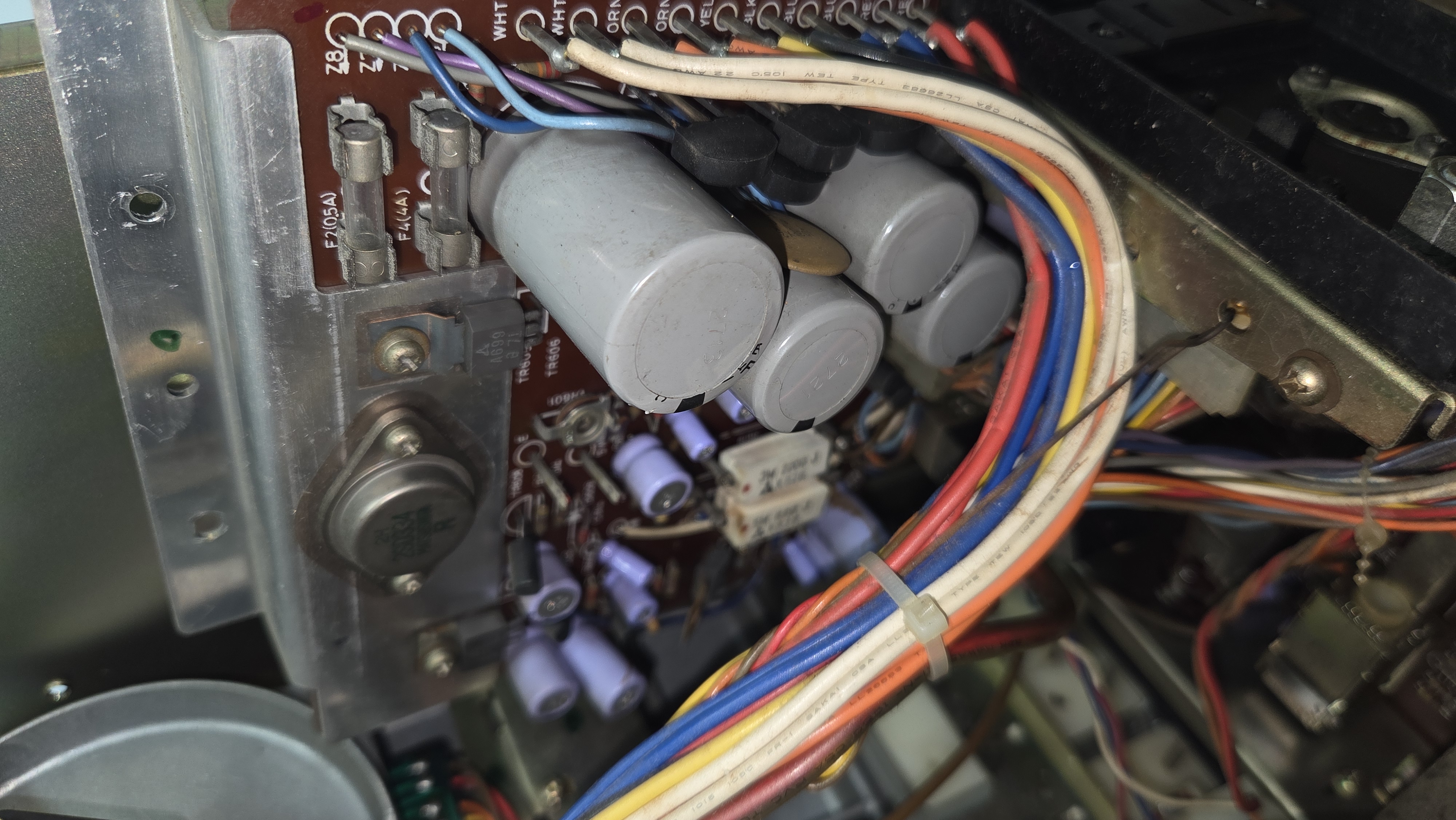

전원부와 마스터 콘트롤부 회로 기판. 왼쪽의 파란색 대용량 콘덴서 3300uF/50V로 교체 된 상태인데 원래는 2200uF/40V 독일 ROE 전해 콘덴서가 있었는데 이것이 Short를 일으켜 기판 일부 기능을 마비 시켰다. 반드시 우선 교체 해야 하는 부분이다.



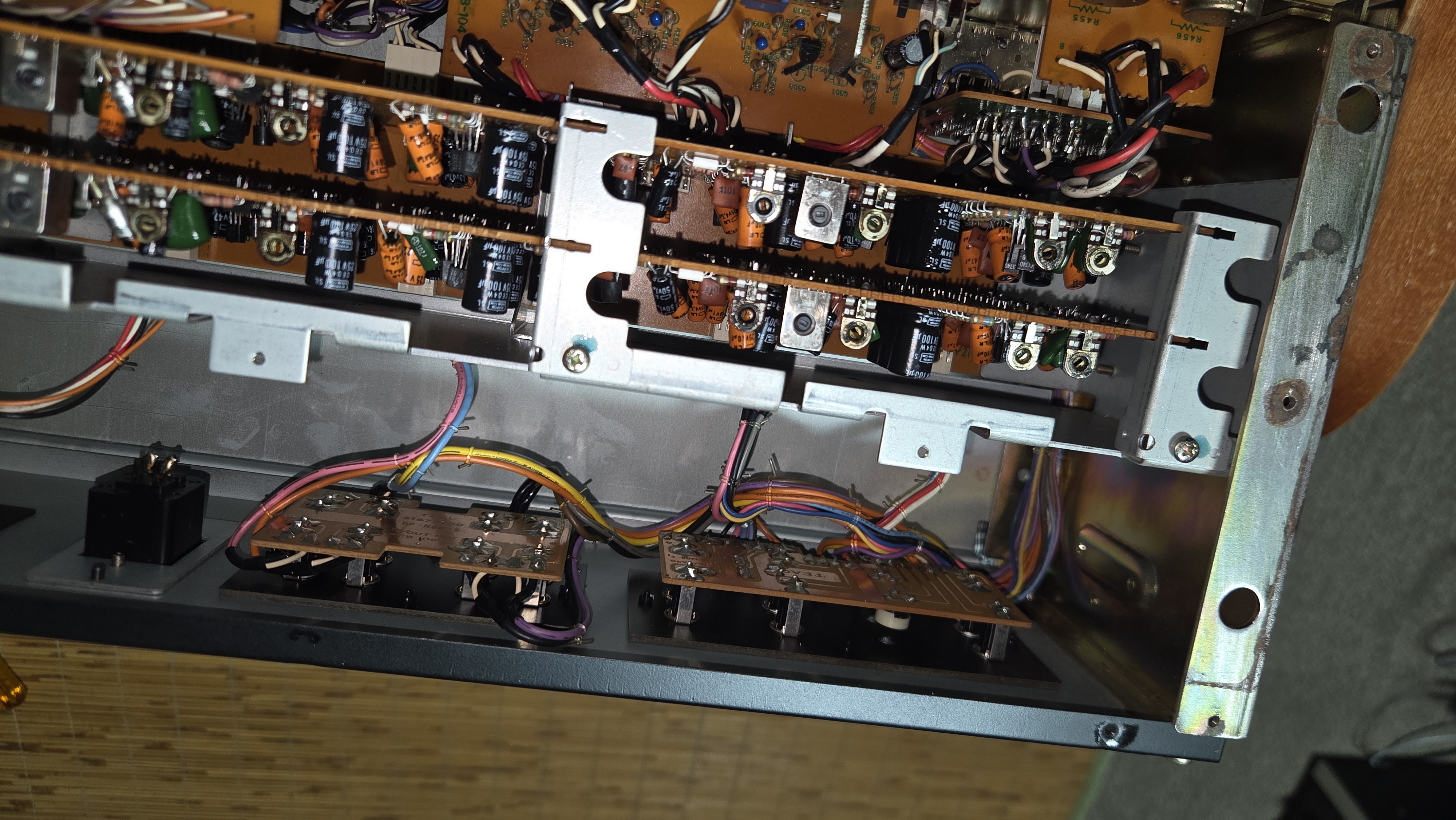

레코딩 기판 . 콘덴서 교체 후 모습

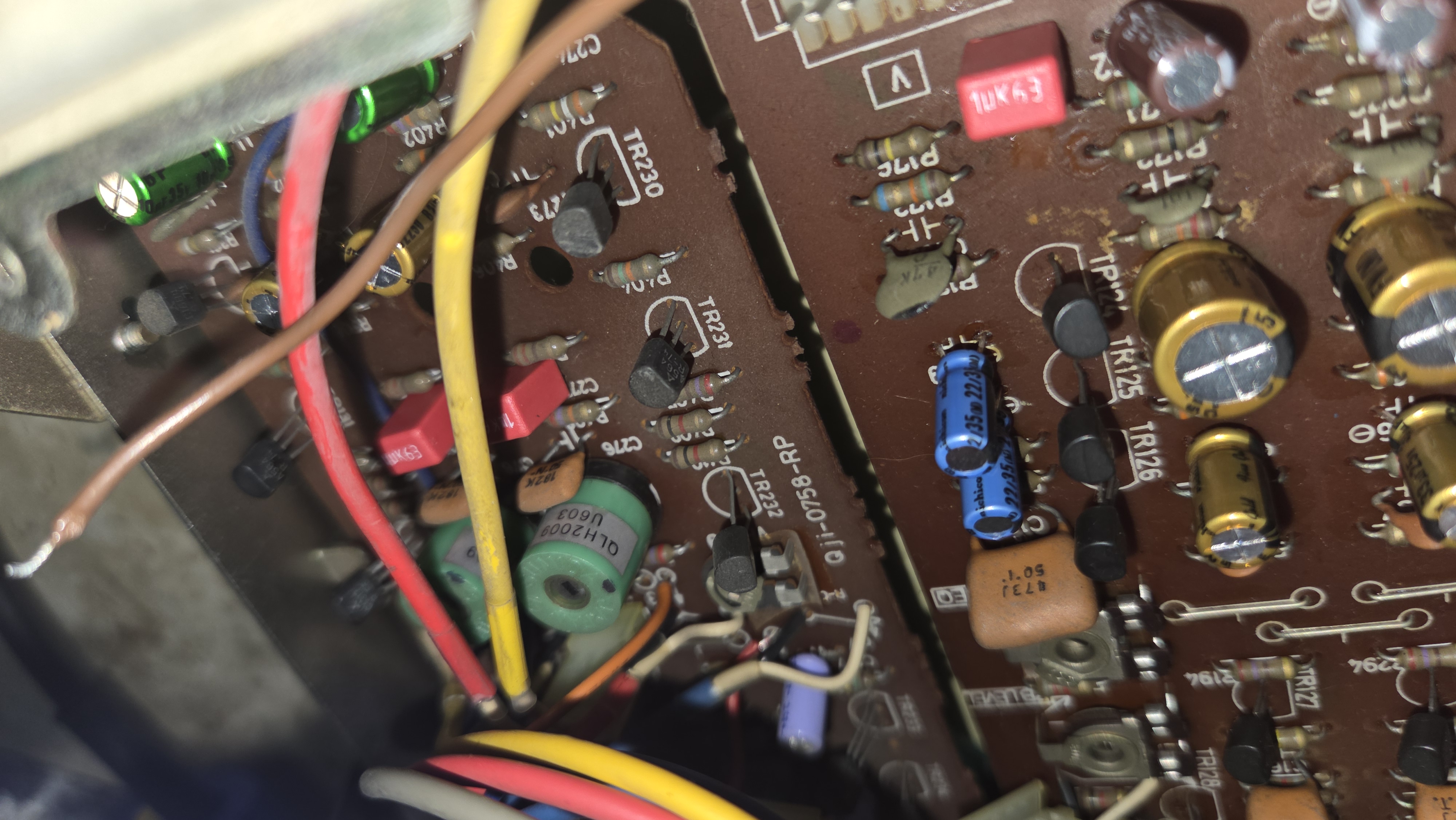

오디오 I/O 기판 . 콘덴서 교체 후 모습

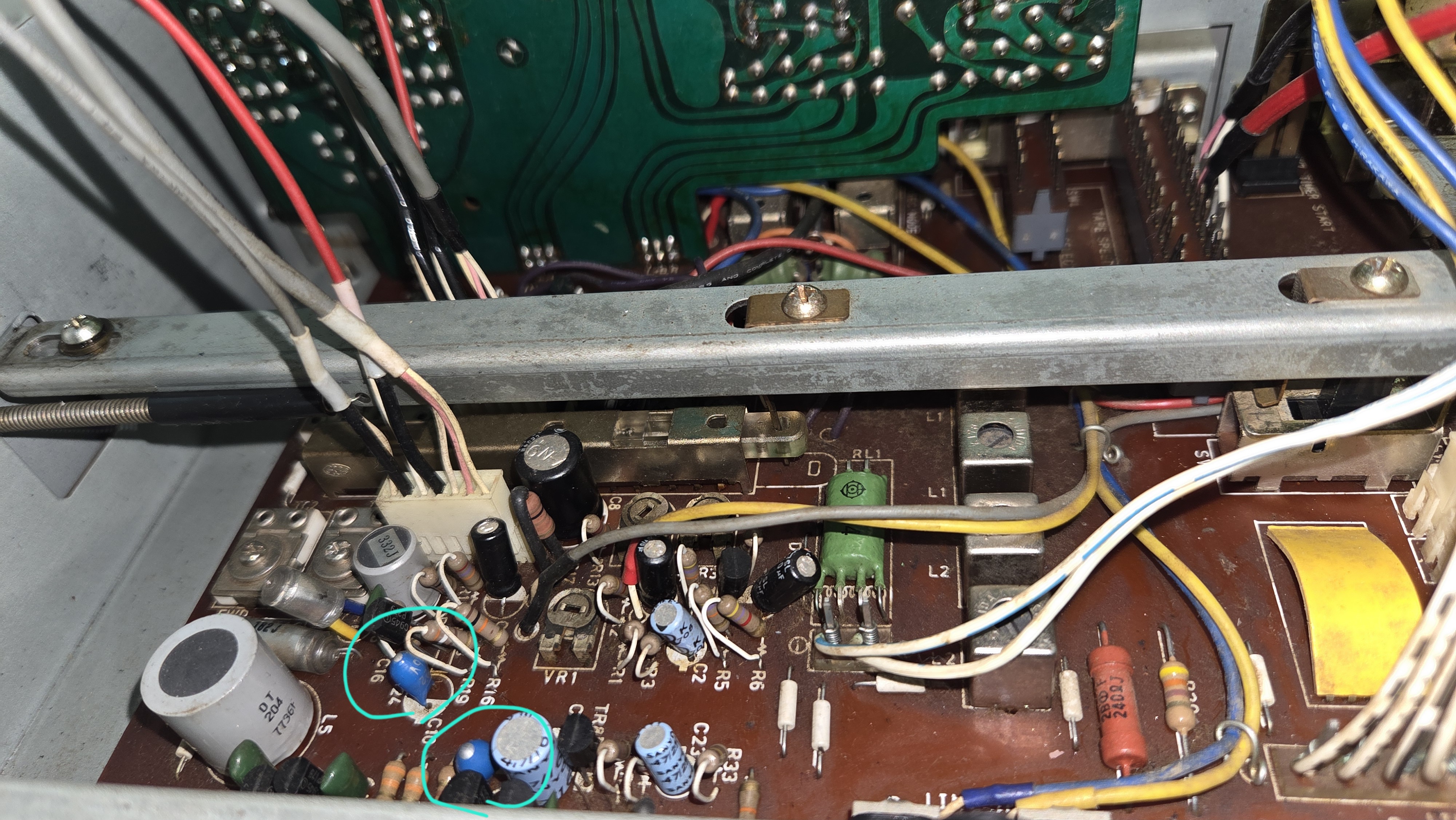

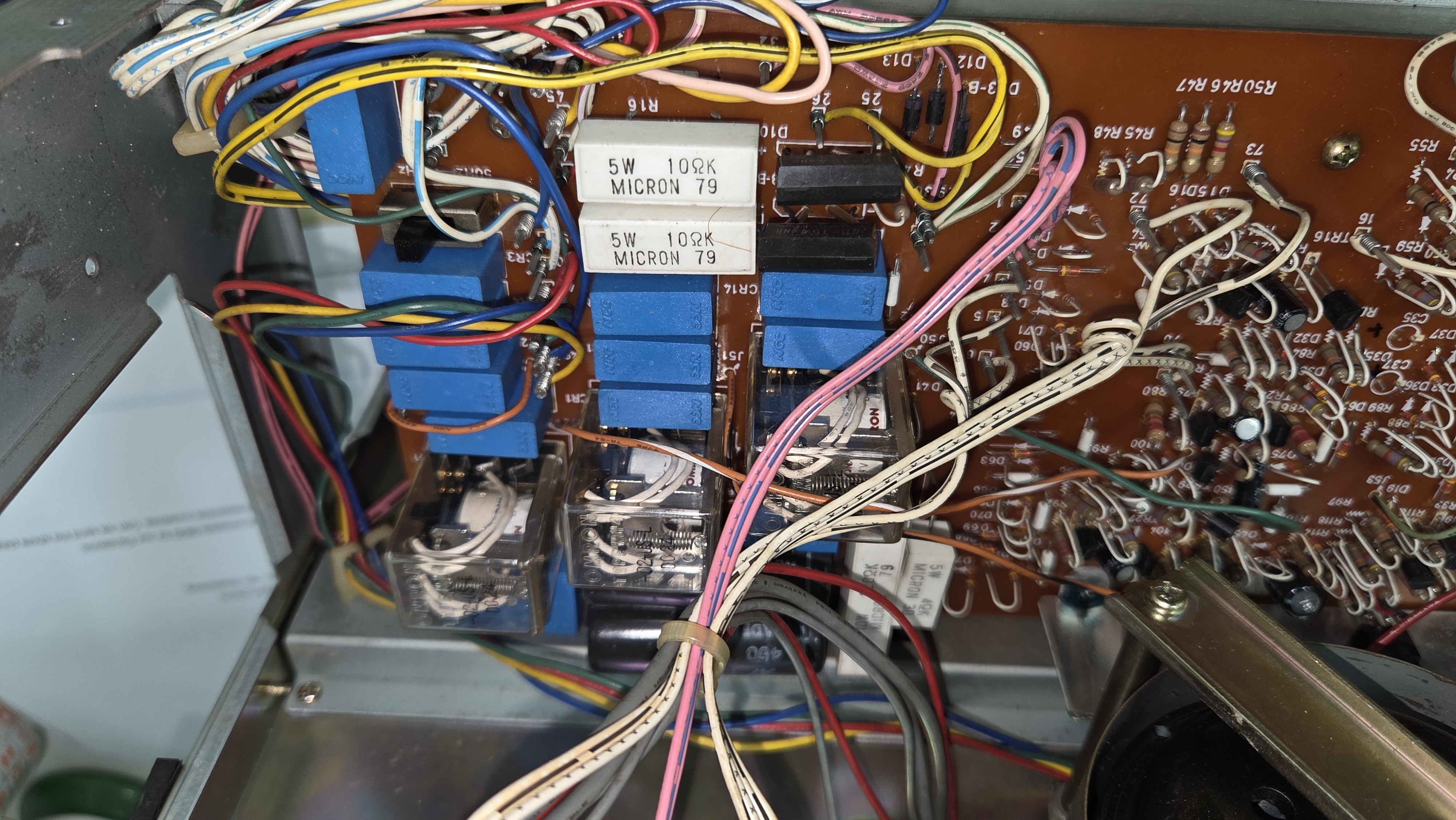

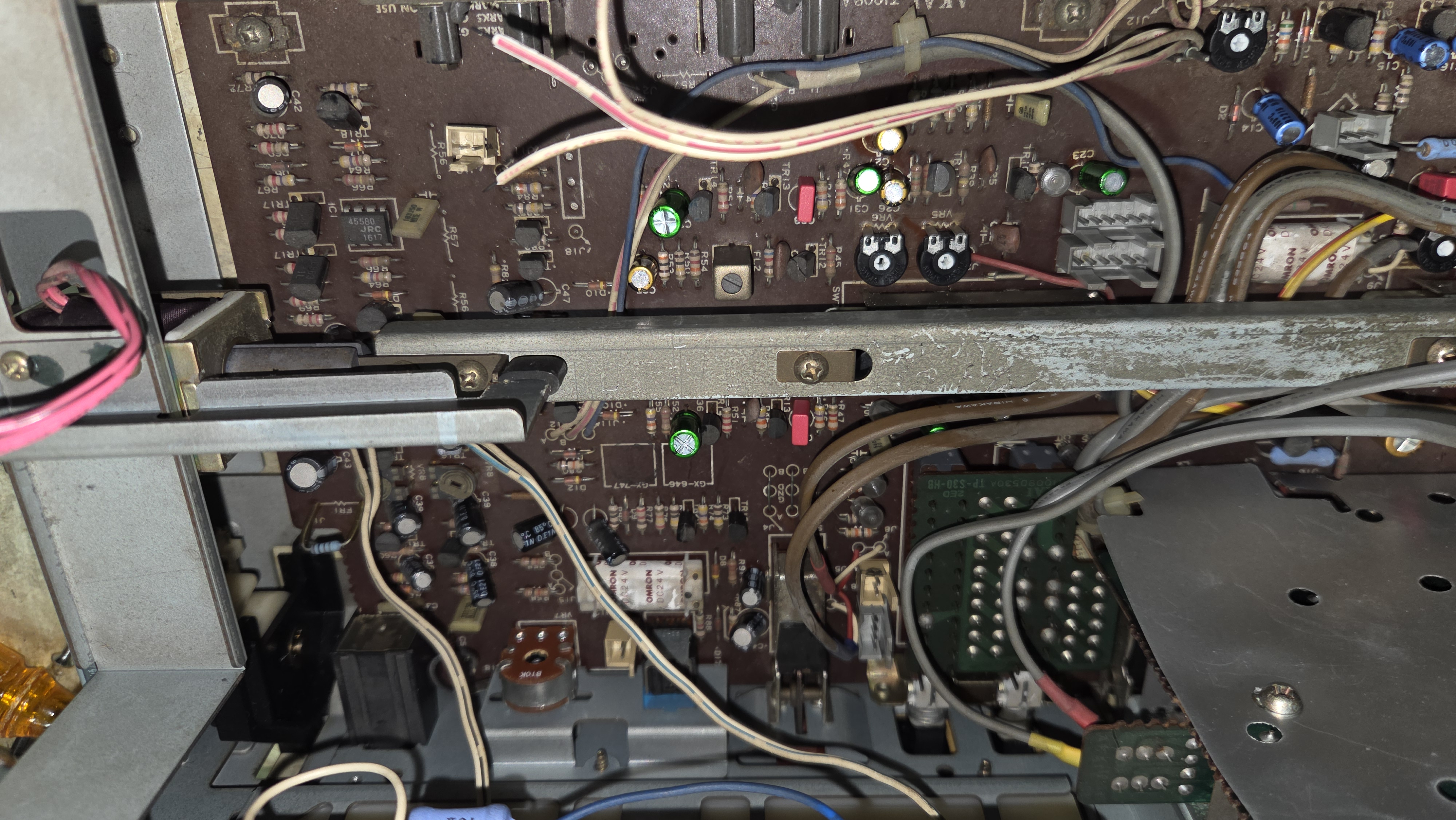

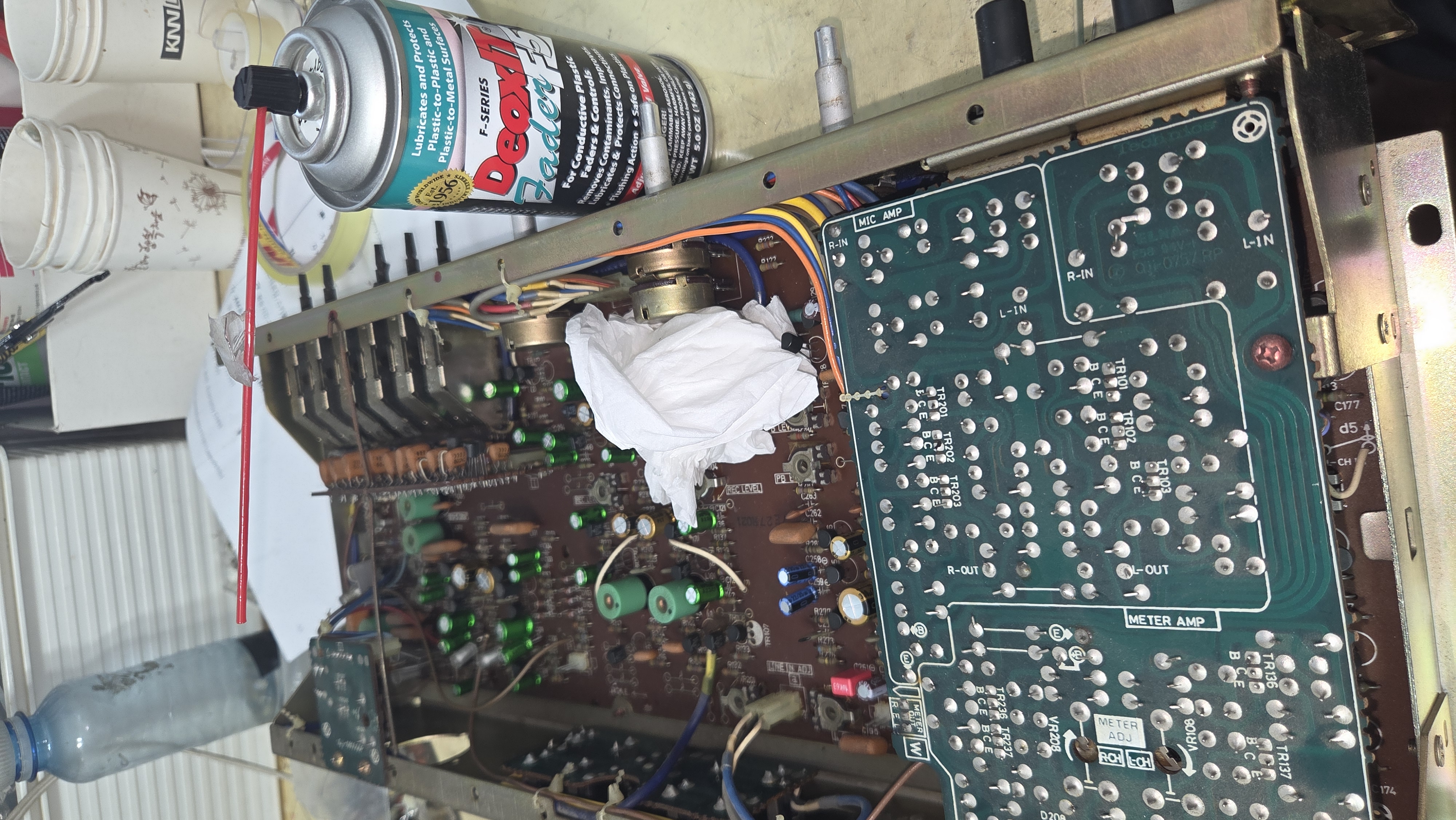

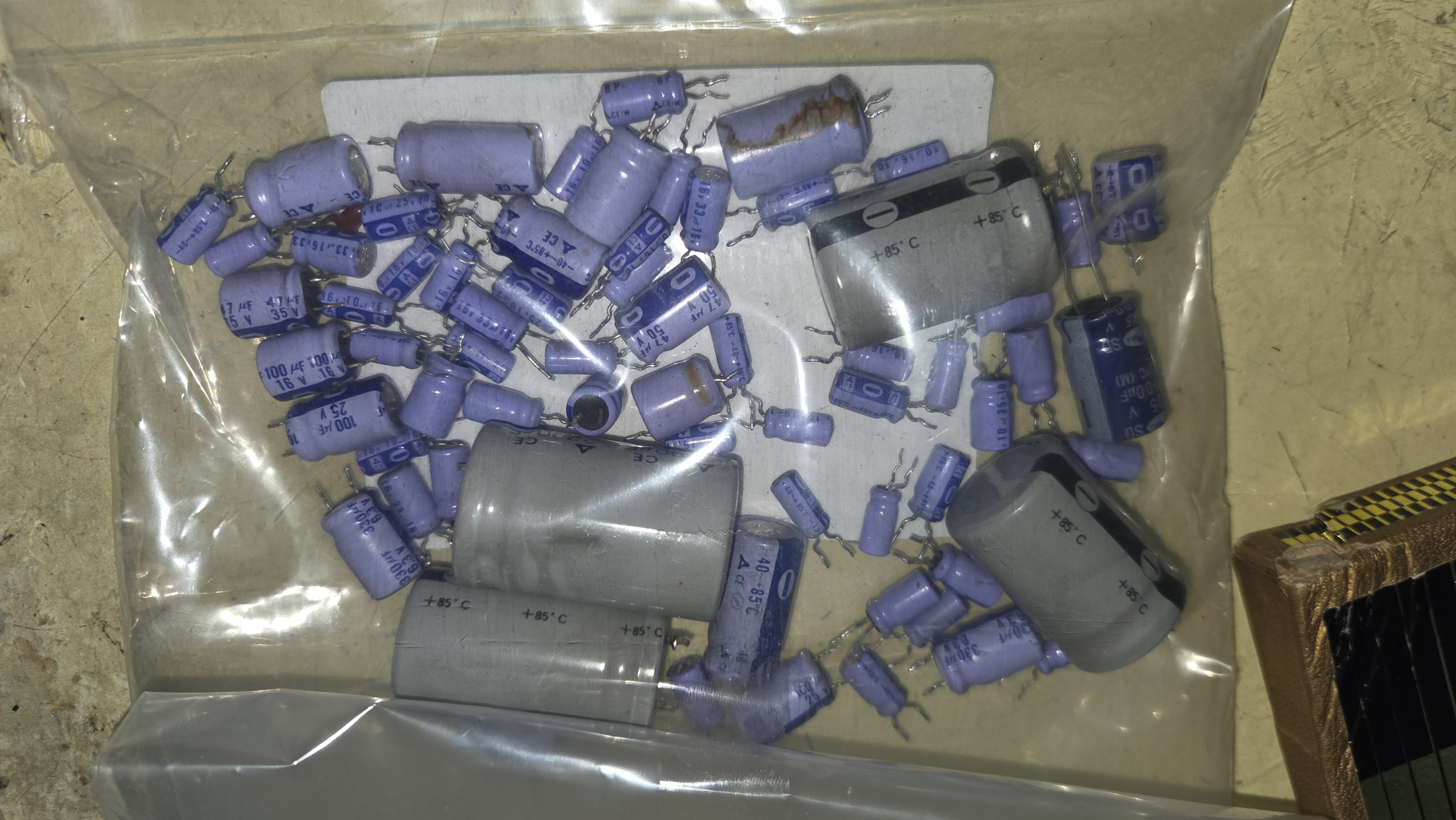

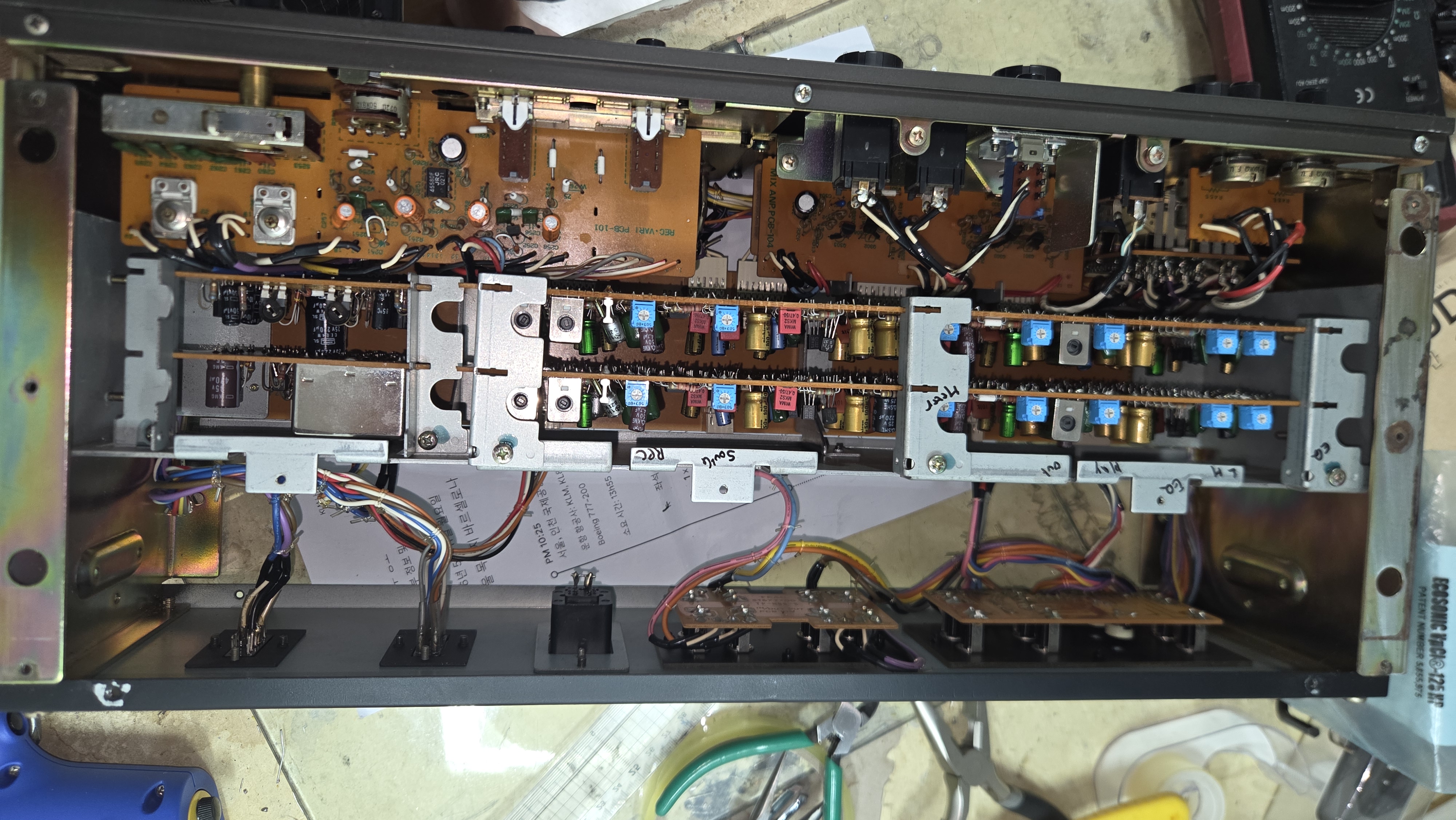

콘덴서 교체 후의 여러 모습. 음질이 비약적으로 좋아졌다.

Revox B77 board overhaul/Upgraed

Audio recording 2021. 2. 18. 22:04



리복스 B77은 적어도 30 년 이상이 경과 했기 때문에 전해 콘덴서가 용량이 부족해지거나 ESR( 등가 환산 저항치) 가 높아져서 모두 새것으로 교체 해야 함

Frako 브랜드의 전해 콘덴서가 누설액이 많이 나오는 등으로 이들은 반드시 교체 해주어야 함.

  그리고 꽤 많은 Axial type의 콘덴서가 사용되었는데 현재는 거의 나오지 않음으로 www.digikey.com 등에서 구입해서 사용해야 함 . 용량이 맞으면 일반 콘덴서를 사용해도 되지만 교체 작업이 어려워짐

  전해 콘덴서 교체시 용량이 약간 높은 것은 관계없으며 내압은 반드시 교체 하는 것과 동등 또는 더 높은 것을 사용해야 함

  원래 보드에서는 오디오 신호 경로에 있는 커플링 콘덴서도 전해 콘덴서를 사용했으나 이 것은 반드시 음질 좋은 필름 콘덴서로 교체 해 주어야 함 . 용량이 5uF 이상 높은 경우 polymer capacitor 등으로 교체

  기타 부분은 콘트롤 로직이나 릴레이 등의 구동을 위한 보조 역활을 하는 전해 콘덴서이므로 일반 전해 콘덴서로 교체 해주어도 충분함 .





또 하나의 반드시 교체 해야 할 부품은 반고정 저항임.

모두 노출형의 것을 사용해서 30년 이상이 지난 지금 먼지와 산화에 의해 조정이 불가능함 . 따라서 밀폐형의 고정밀 반고정 저항으로 바꾸어 주어야 하는데 일본 Copal 사와 미국 Burns사 제품이 가장 고급이며 정확한 값을 유지 해 주므로 이 제품으로 교체를 추천 함



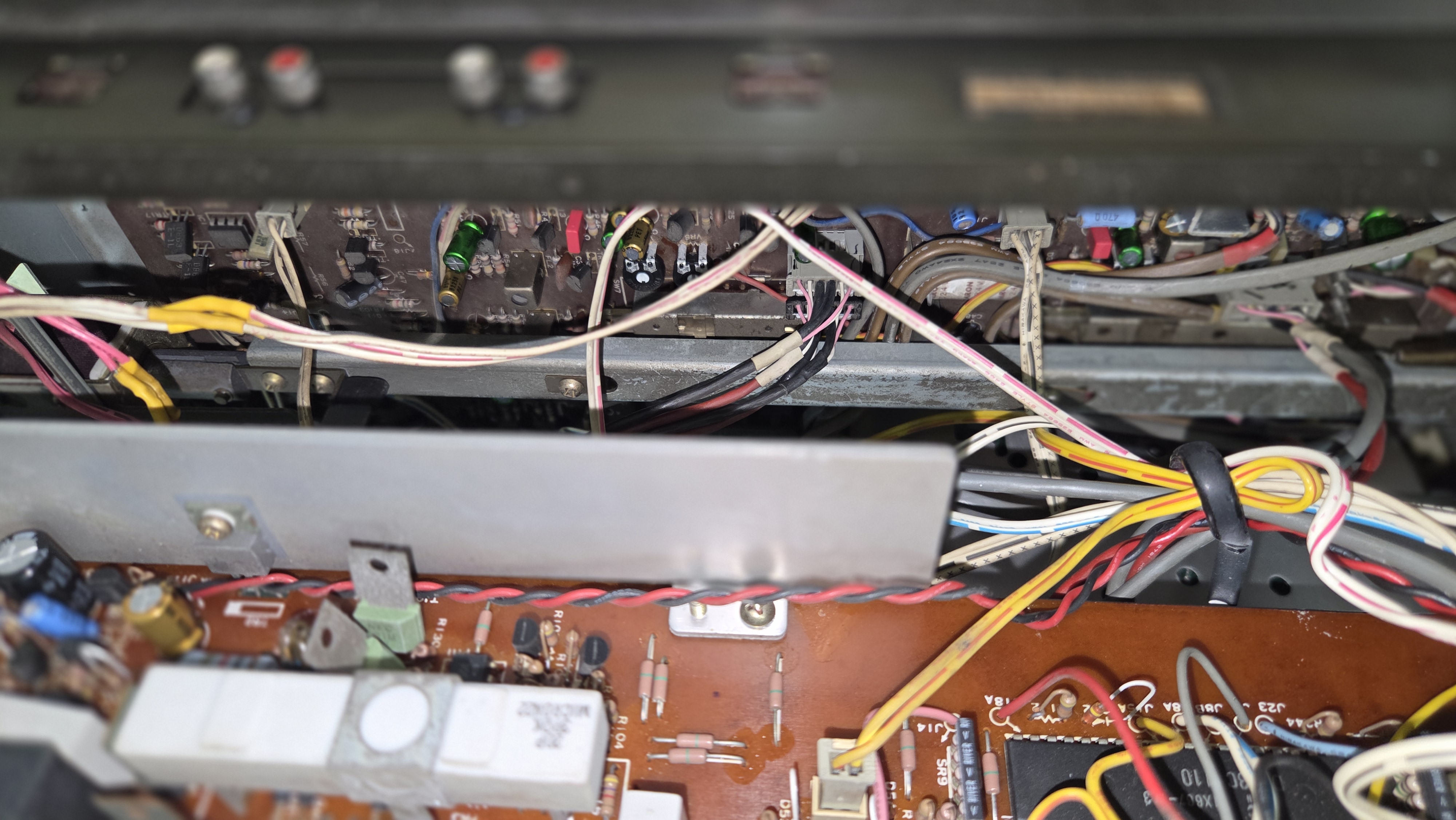

보드 교체 작업후 여러가지 선을 제대로 끼우기 위해 핸드폰으로 여러 각도에서 사진을 많이 찍어 놓아야 함

  전해 콘덴서와 OSC ( 유기 화합물 콘덴서 ) 및 탄탈 콘덴서는 극성 있으므로 주의

  필름 콘덴서는 극성 없어 자유로이 삽입 가능

전해 콘덴서는 용량이 크거나 내압이 높은 경우 대체 가능



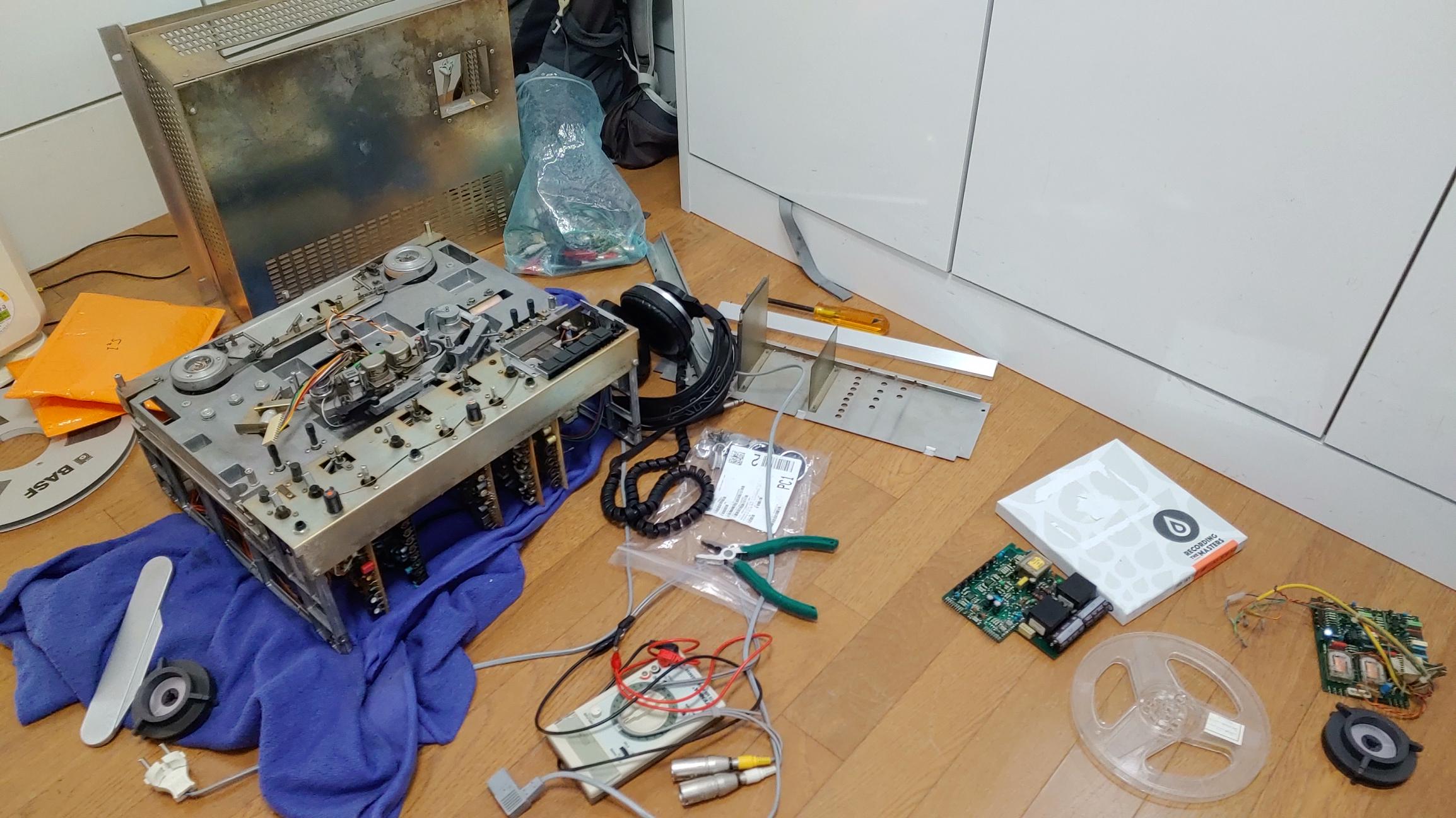

보드는 기본적으로 구동 메커니즘에 관련 되는 테이프 드라이브 보드, 캡스턴 모터 드라이브 보드 및 파워 보드를 제외한 5개 오디오 보드를 먼저 개조 해야 함.



위의 3 보드는 만약 잘못될 시 치명적인 손상을 가져 올 수 있으므로 매우 조심 해야 함



그래서 개조 순서는



REPROUCE BOARD

모니터 보드

입력 보드

오실레이터 보드

레코딩 보드

순으로 하고 각 단계 별로 한 후 기능이 제대로 되는지 확인하고 다음 단계 개조를 할 것



기판 업그레이드에 필요한 부품을 보드별로 정리 하였다.









1. Monitor board



모니터 보드는 헤드폰 재생을 위한 부분과 VU 미터 및 peak indicator 구동을 위한 부분으로 구성 되어 있음



오디오 신호 경로에 있는 C1,C6는 독일 Wima 3.3uF Film 콘덴서로 교체



C4,C10100uF/16V OSC ( 극성 있음 ) 교체



2.2K 반고정 저항 -> 2 K 반고정 저항으로 교체

470K 반고정 저항 -> 200 ~ 500 K 반고정 저항으로 교체





2. input board



C1,C7,C2,C14,C21,C12,C23,C11은 모두 독일 Wima 3.3uF Film 콘덴서로 교체

C13, C184.7uF /50v 전해 콘덴서





3. 재생 보드



C7,C19 4.7uF/50V 전해

C1,C3 2200uF/6.3V 전해

C11,C33,C2,C16 3.3uF/WIMA

C3,C22 100 uF/16V OSC

C13,C22 100 uF/16V 전해

C21 100uF/25V 전해



20K 반고정 저항 2



4. 레코딩 보드



C1,C9,C10,C22,C12,C23 3.3uF/WIMA

C1,C22 1uF/WIMA

C3,C18 100 uF/16V 전해



50k 반고정 저항 6



5. OSCILLATOR BOARD

C1,C2 330uF/25V 전해

C9 4.7uF/50V 전해





6. TAPE DRIVE BOARD



C5 47uF/16V 전해

C2,C4,C10,C11,C12,C13,C9,C14 4.7uF/50V 전해

C3,C7 10F/16V 전해

C6 100uF/16V 전해

C1 47uF/50V 전해



7. CAPSTAN MOTOR DRIVE BOARD

C18,C25 10uF/25V 전해

C6 47uF/25V 전해



8. POWER BOARD



C1,C2 2200(3300) uF/40V 전해

C3 47uF/25V 전해





  -----------------------------------

ebay 또는 호주의 nagravox.com에서 파는 기판 오버홀 키트는 콘덴서를 거의 전부 전해 콘덴서로만 교체 하고 반고정 저항도 일반적인 수준의 것으로 구성되어 있다. 가장 치명적인 결점은 오디오 신호 선상에 있는 콘덴서도 모두 전해 콘덴서 그대로 1:1 교체 한다는 것이다.

위 사진과 같은 오버홀/ 업 그레이드 부품은 20만원에 구입 가능 ( 010 6773 5828 )



리복스 B77 보드 부품 교체 관련

Audio recording 2020. 12. 24. 08:45

복스 B77은 적어도 30 년 이상이 경과 했기 때문에 전해 콘덴서가 용량이 부족해지거나 ESR( 등가 환산 저항치) 가 높아져서 모두 새것으로 교체 해야 함.



특히 RIFA 브랜드의 안전 콘덴서는 거의 대부분이 불량화 되어 터졌거나 언제든지 터질 가능성이 많아 반드시 조속히 교체 해주어야 함.



해외 인터넷 사이트에서는 이 콘덴서가 자주 터지고 터질 때 불꽃과 흰색 연기가 많이 나서 Fire Cracker란 이름을 가질 정도로 악명이 높음

터져서 연기가 난 Rifa 콘덴서. 위는 신형 안전 콘덴서 . 반드시 X2급의 것을 사용해야 함

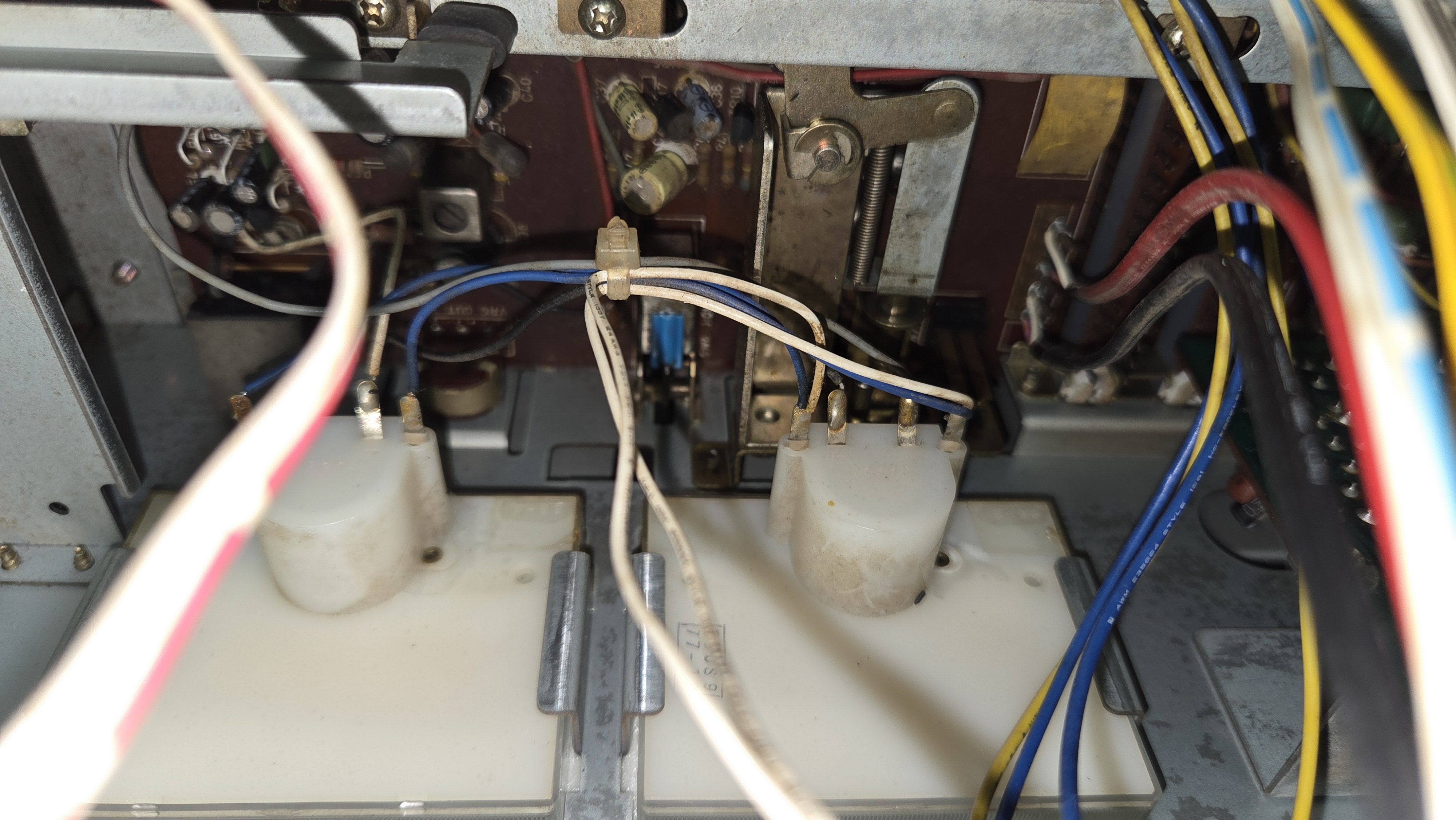

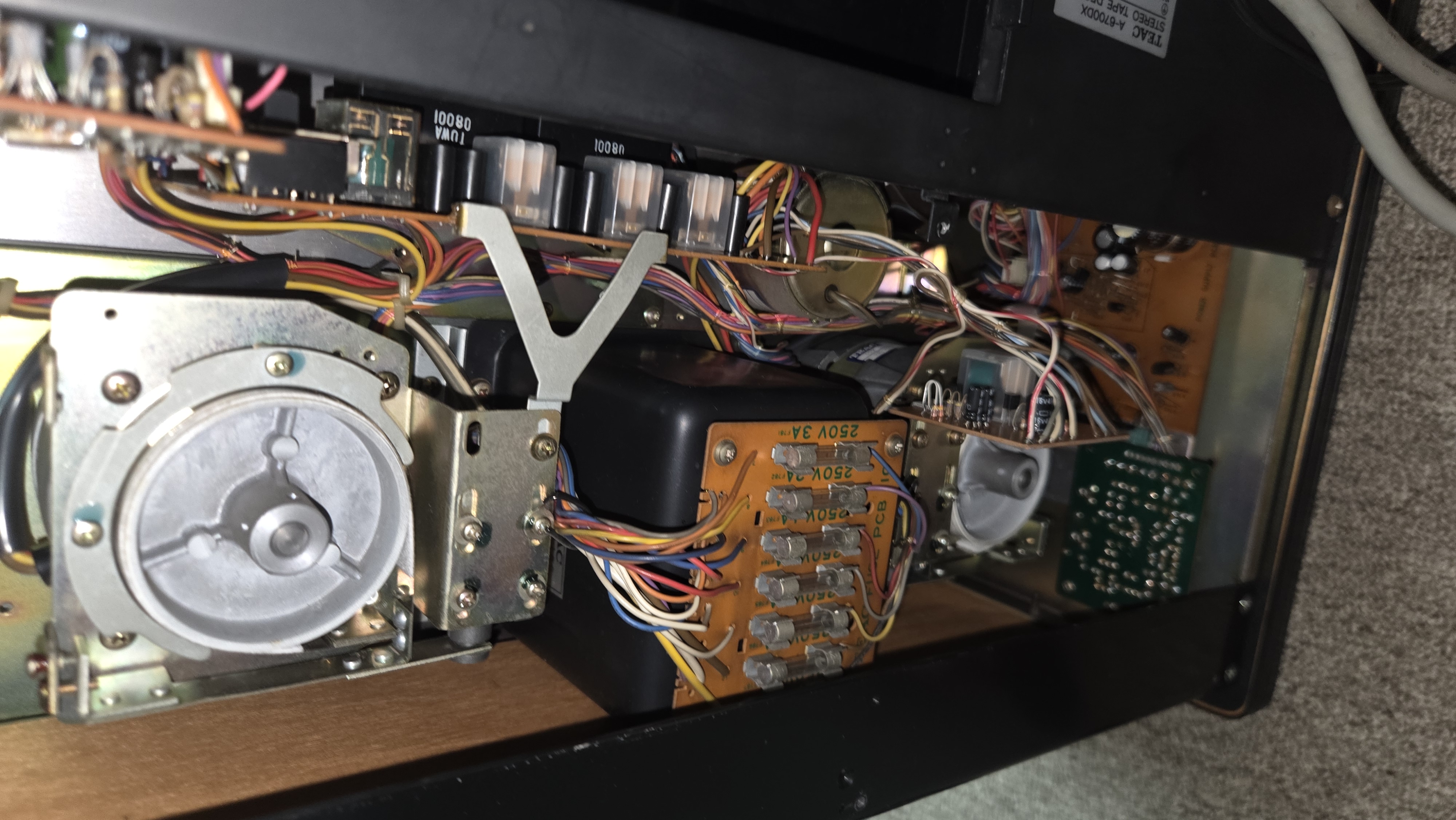

전압 셀렉터 뒤쪽의 콘덴서가 가장 취약하다. 사진은 신형으로 교체 한 모습



이 안전 콘덴서는 X2 등급을 받은 것으로만 교체 해야 함. 0.470.1uF 각각 2 개가 필요. 무극성 AC 콘덴서이며 내압은 적어도 250V 이상이 것을 사용해야 함.



전원부 전압 셀렉터 뒷면에 있는 0.47uF 콘덴서가 가장 많이 문제를 일으킴. 또 하나의 0.47uF 콘덴서는 Capstan motor drive 보드에 있으며 0.1uF 2개는 릴 크기 선택 스위치 보드에 있음



이외에 Frako 브랜드의 전해 콘덴서가 누설액이 많이 나오는 등으로 이들은 반드시 교체 해주어야 함.

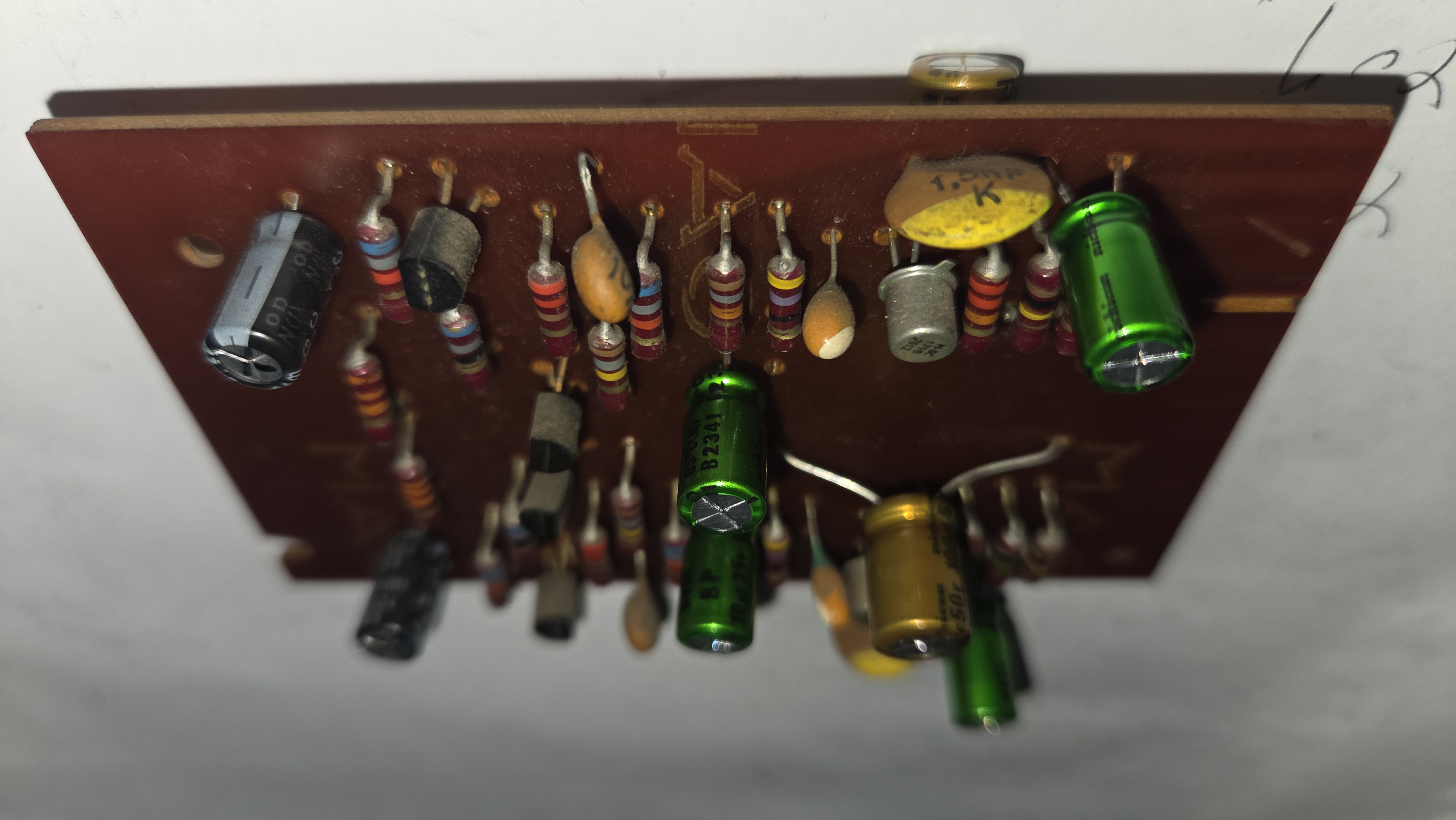

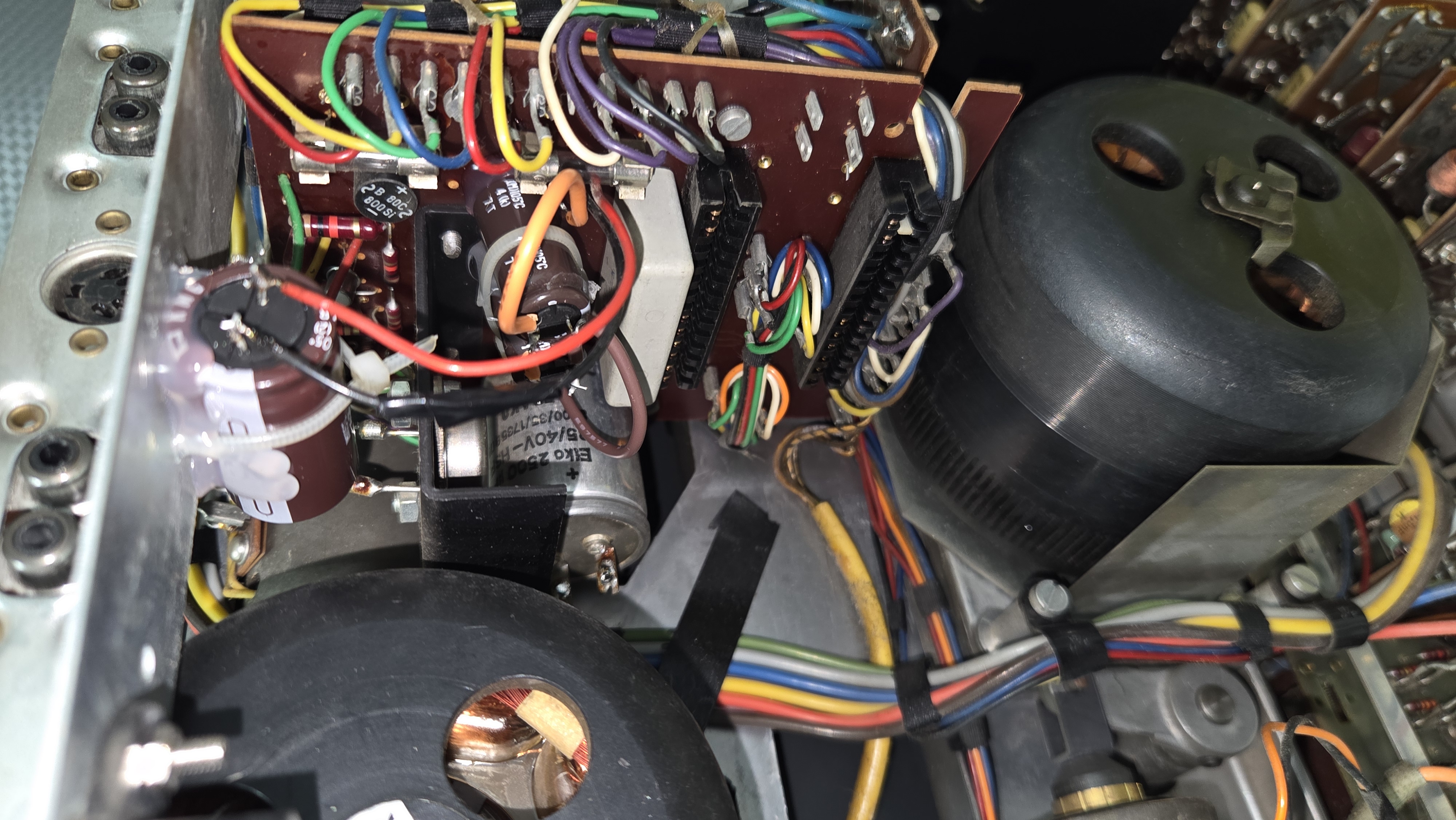

Frako사에 나온 전해 콘덴서 . 모두 교체 해야 함 . 사진은 전원부에 것



신형 콘덴서로 교체 후의 전원부 모습



그리고 꽤 많은 Axial type의 콘덴서가 사용되었는데 현재는 거의 나오지 않음으로 www.digikey.com 등에서 구입해서 사용해야 함 . 용량이 맞으면 일반 콘덴서를 사용해도 되지만 교체 작업이 어려워짐

Vishay사에서 나온 Axial Type으로 교체

전해 콘덴서 교체시 용량이 약간 높은 것은 관계 없으며 내압은 반드시 교체 하는 것과 동등 또는 더 높은 것을 사용해야 함



원래 보드에서는 오디오 신호 경로에 있는 커플링 콘덴서도 전해 콘덴서를 사용했으나 이 것은 반드시 음질 좋은 필름 콘덴서로 교체 해 주어야 함 . 용량이 10uF 이상 높은 경우 polymer capacitor 와 독일 Wima 1uF Film 콘덴서 병렬로 합성하여 교체.



기타 부분은 콘트롤 로직이나 릴레이 등의 구동을 위한 보조 역활을 하는 전해 콘덴서이므로 일반 전해 콘덴서로 교체 해주어도 충분함 .





또 하나의 반드시 교체 해야 할 부품은 반고정 저항임. 모두 노출형의 것을 사용해서 30년 이상이 지난 지금 먼지와 산화에 의해 조정이 불가능함 . 따라서 밀폐형의 고정밀 반고정 저항으로 바꾸어 주어야 하는데 일본 Copal 사와 미국 Burns사 제품이 가장 고급이며 정확한 값을 유지 해 주므로 이 제품으로 교체를 추천 함



왼쪽 보드가 부실한 반고정 저항을 가진 오리지널 보드 , 오른쪽은  기판 설계 부터 새로이 한 신형 보드 . 코팔사의 반조정 저항 사용





보드 교체 작업후 여러가지 선을 제대로 끼우기 위해 핸드폰으로 여러 각도에서 사진을 많이 찍어 놓아야 함





1. Monitor board



모니터 보드는 헤드폰 재생을 위한 부분과 VU 미터 및 peak indicator 구동을 위한 부분으로 구성 되어 있음



음질과 관련 있는 헤드폰 재생 부분의 OP amp는 기존 LM 301 에서 최신 칩인 55341:1 교체 가능 .



교체 작업의 용이 및 추후 더 좋은 칩이 나올 경우를 대비하여 IC 소켓을 사용



오디오 신호 경로에 있는 C1,C6는 독일 Wima 3.3uF Film 콘덴서로 교체



C4,C10100uF/16V polymer capacitor 와 독일 Wima 1uF Film 콘덴서 병렬로 합성하여 교체



2.2K 반고정 저항 -> 2 K Copal사의 반고정 저항으로 교체

470K 반고정 저항 -> 500 K Copal사의 반고정 저항으로 교체

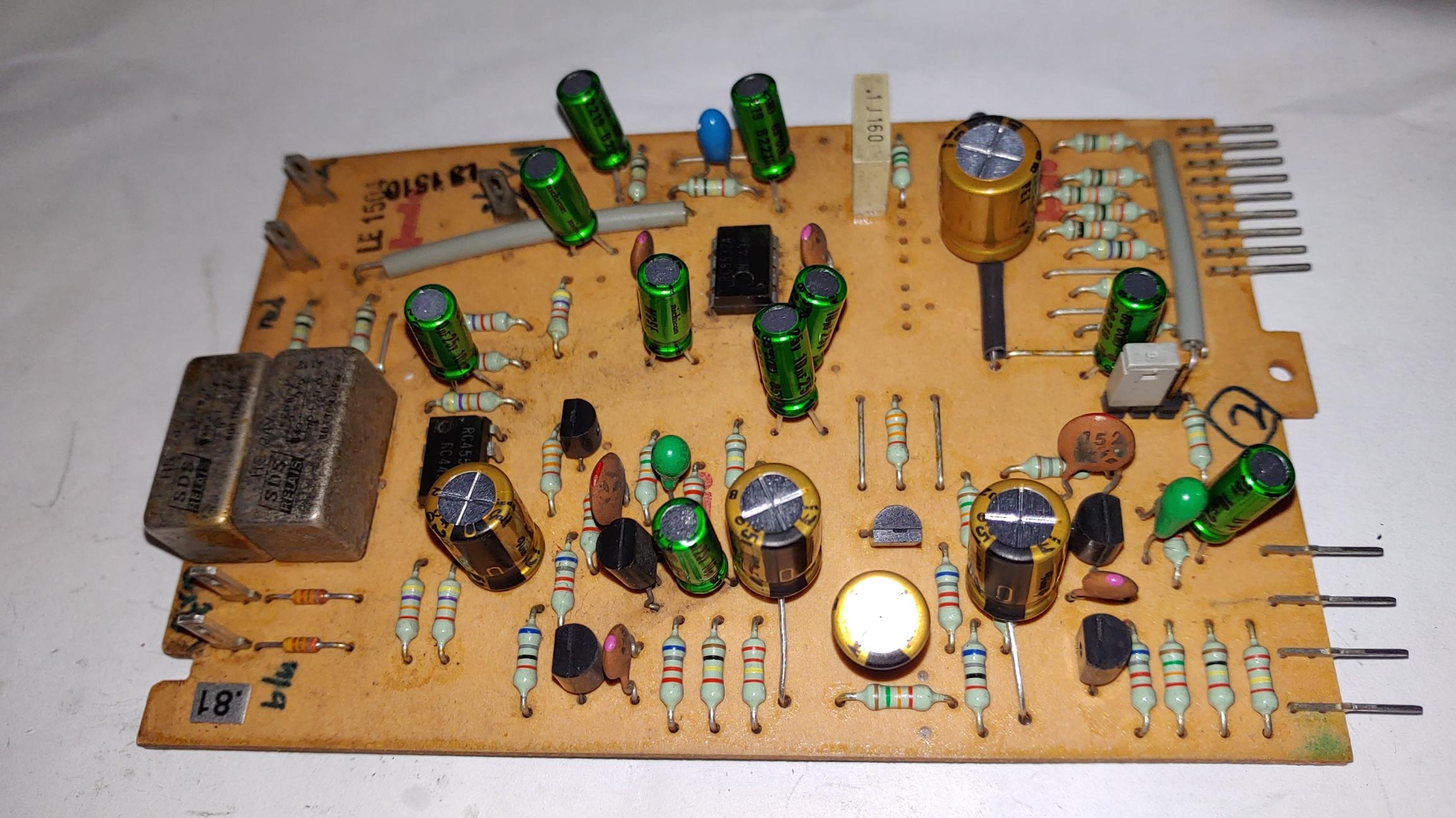

교체 작업 완료 후의 Monitor board





2. input board



C1,C7,C2,C3,C14,C18,C21,C12,C23,C11은 모두 독일 Wima 3.3uF Film 콘덴서로 교체

교체 작업 완료 후의 Input  board



교체 작업 완료 후의 oscillator board



교체 작업 완료 후의 Capstan motor drive board

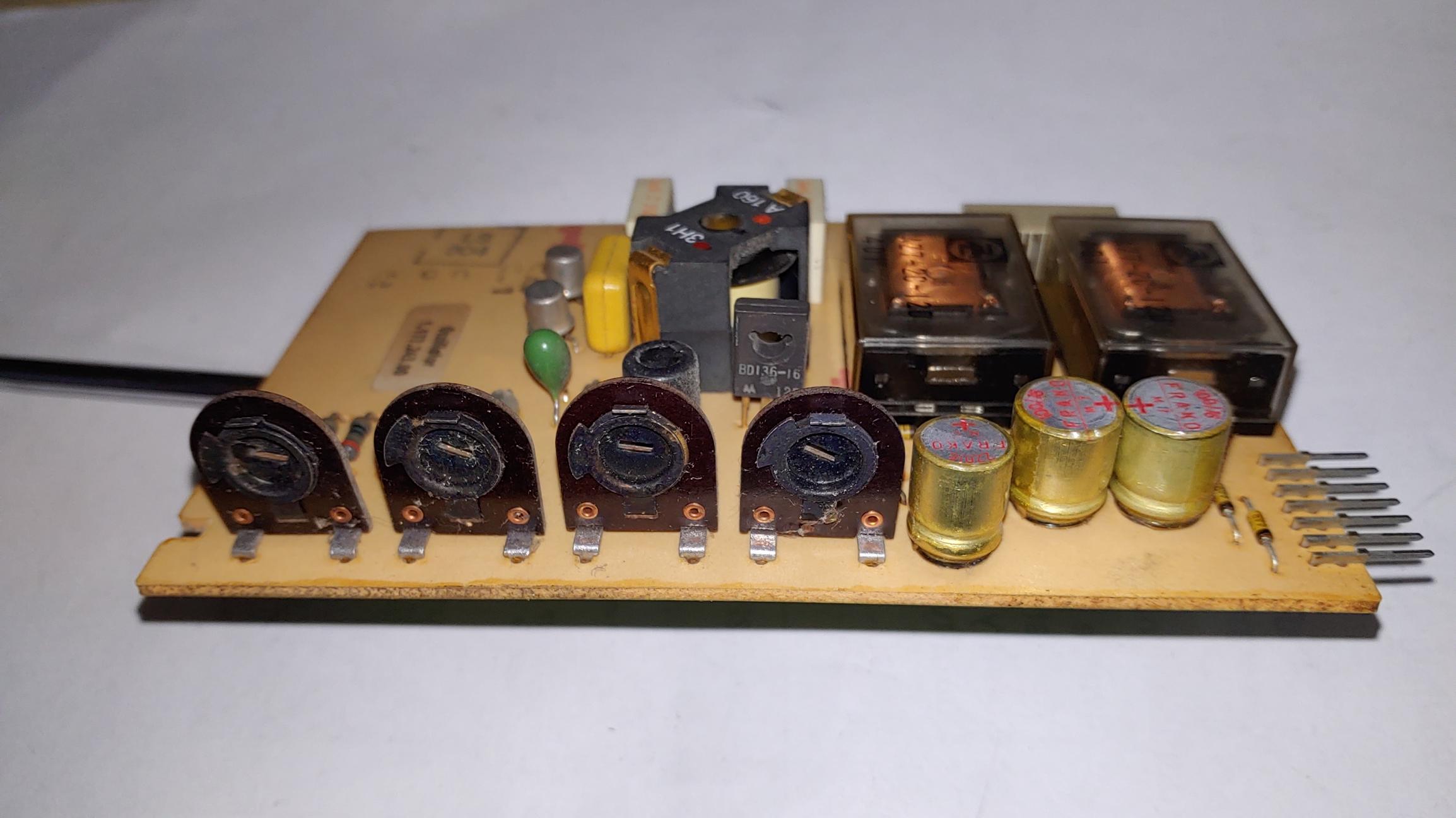

교체 작업 완료 후의 Tape drive control board



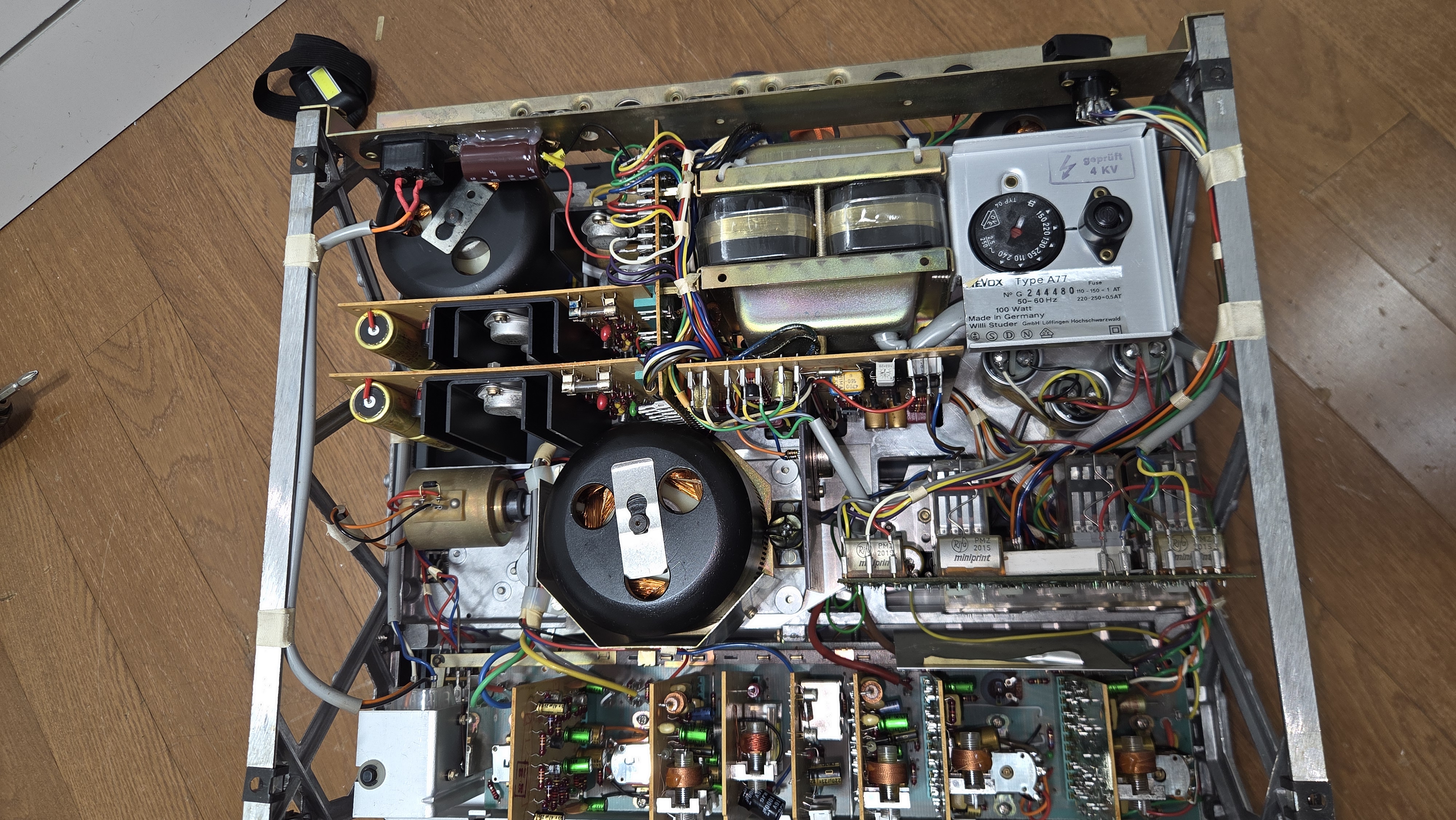

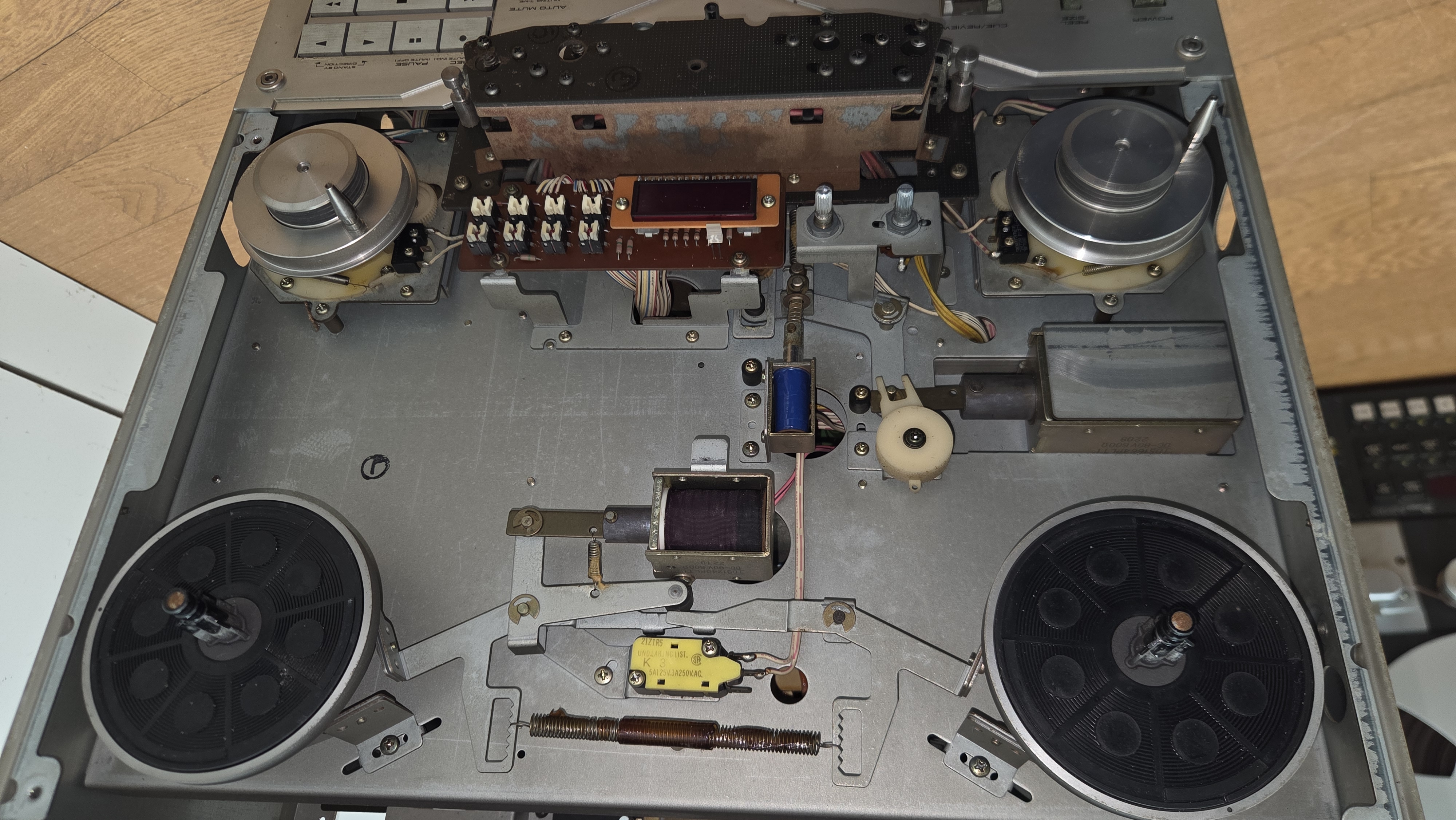

Capstan motor는 뒤에서 분해 하여 세척후 윤활유을 주입해야한다. 반드시 규정된 윤활유만을 사용 해야 함 . 기종에 따라 각각 다르니 주의를 요함



두개의 릴 모터는 떼네어 앞쪽에서 분해 해야 함. 이의 분해에는 Circlip plier라는 독특한 도구가 필요하며  각 모터 당 베어링 2 개를 교체 해 주어야 함  . 밑의 검은색 베어링이 신형으로 스웨덴 SKF사 제품



Revox B77 ( PR99) boards upgrade project

Audio recording 2020. 11. 25. 09:15

Record and Reproduce amplifier board design

record board wave form test

                                               new reproduce board

new record board





-------------------------------- ---------------------------------

I also upgraded many parts in other boards such as



1. All electrolytic capacitors are upgraded to Panasonic Organic Polymer Capacitor (OSC).



2. All brittle nude trimmers were upgraded with sealed gold plated Copal (Japan) trimmers or other good sealed trimmers such as Bouns .



3. Tantalum capacitors in signal path are upgraded with German Wima Film capacitors.



upgraded input amplifier
upgraded monitor amplifier board

OP Amps are upgraded to NE5534

upgraded 150Khz bias frequncy osillator board
Tape drive control boad before and after upgrade

 capstan motor drive board before and after upgrade



fully upgraded IN/OUT pannel ( ext.EQ balance out put is directly connecteted to reproduce head )



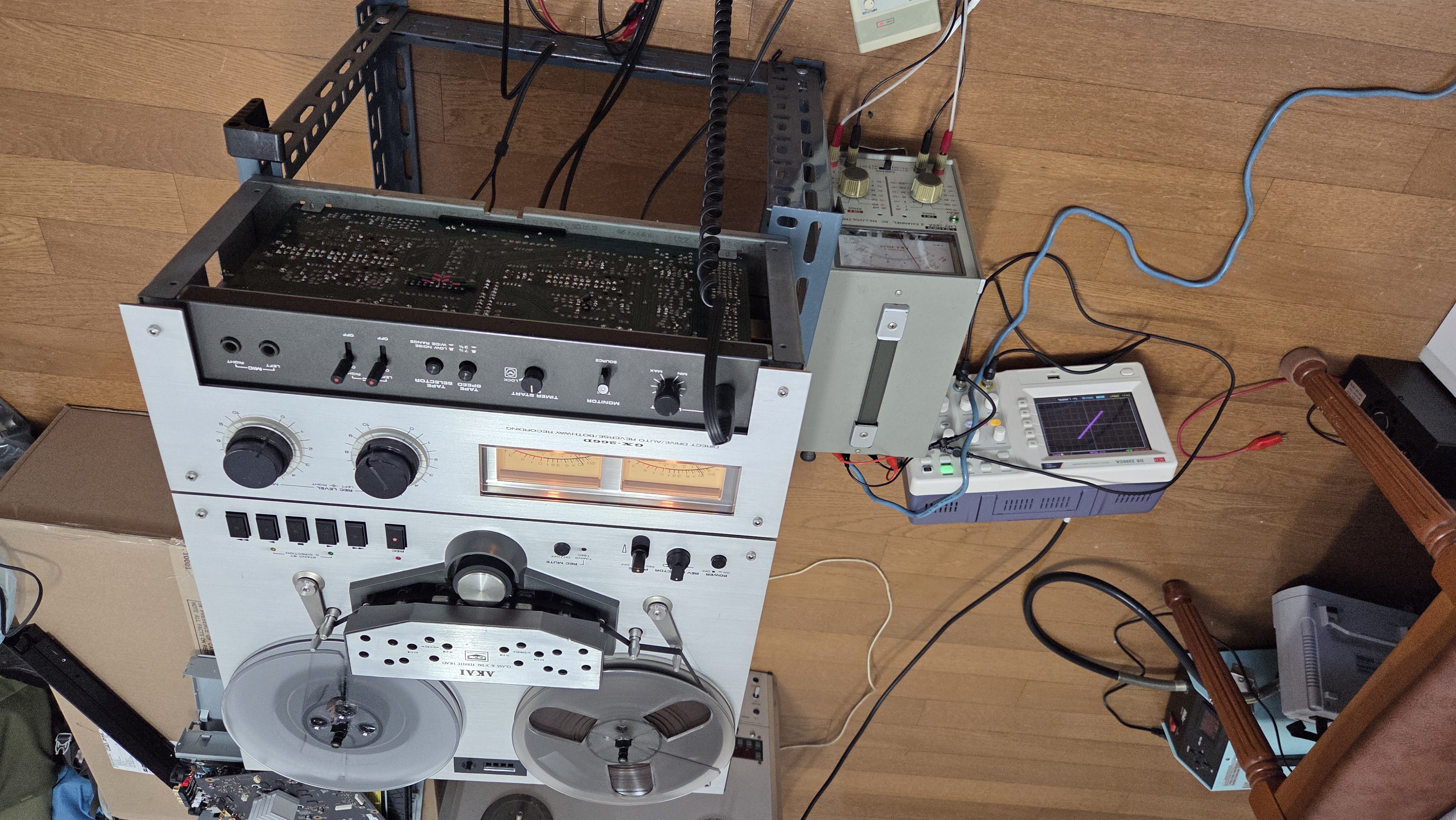

tube type external tape head amp with seperate power supply (  ECC83 : 3,  6X4 :1 ) .

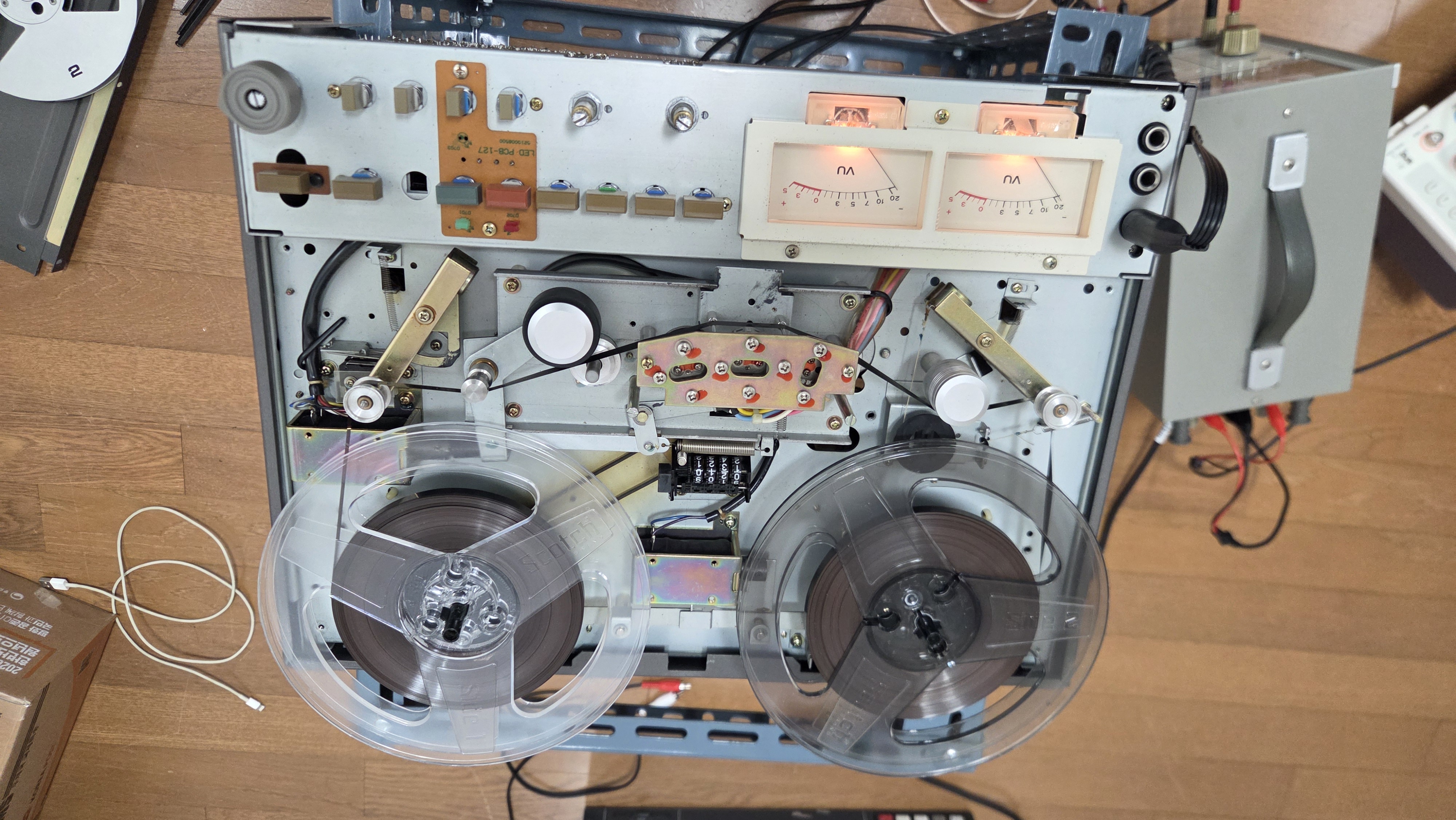

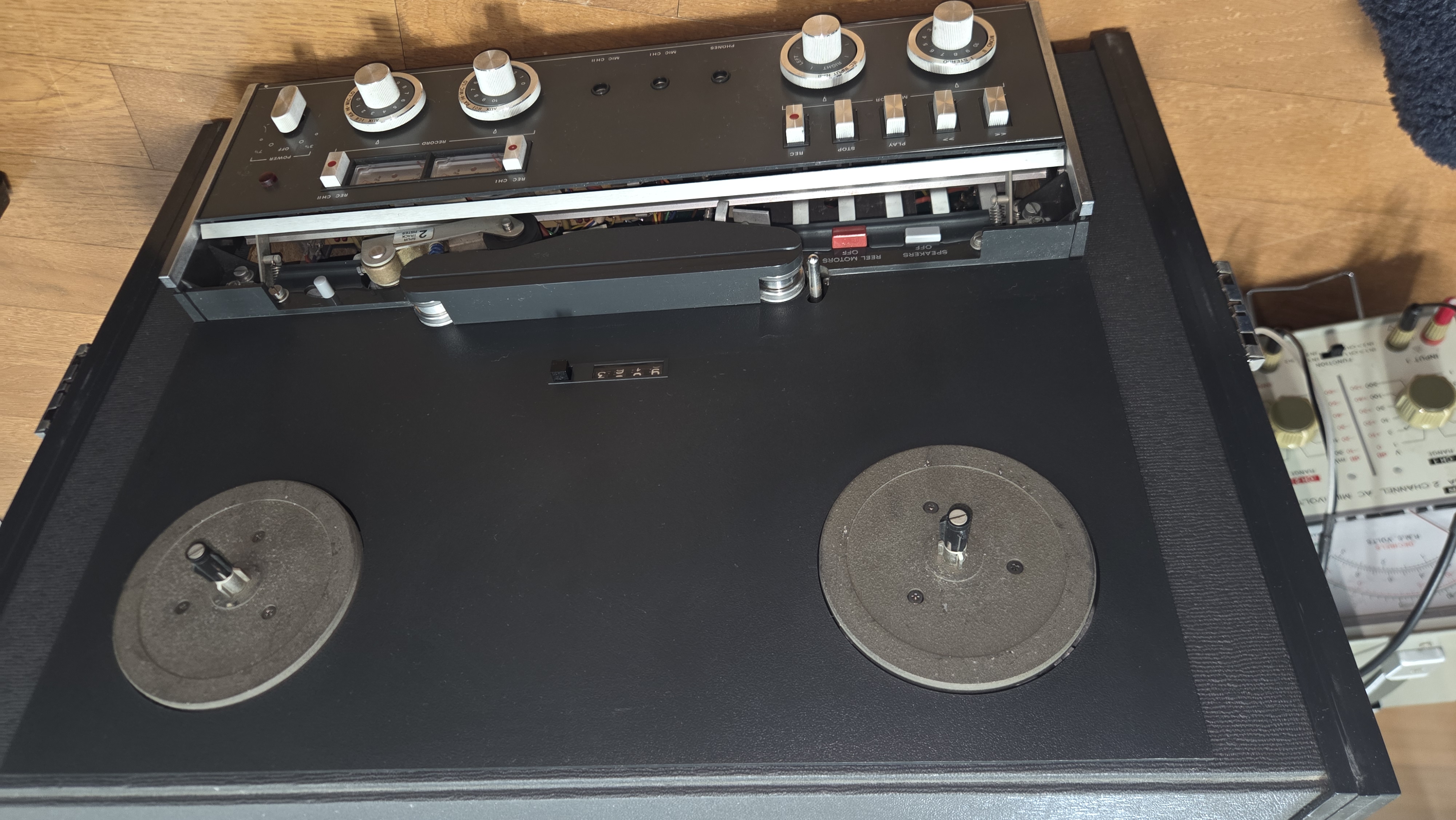

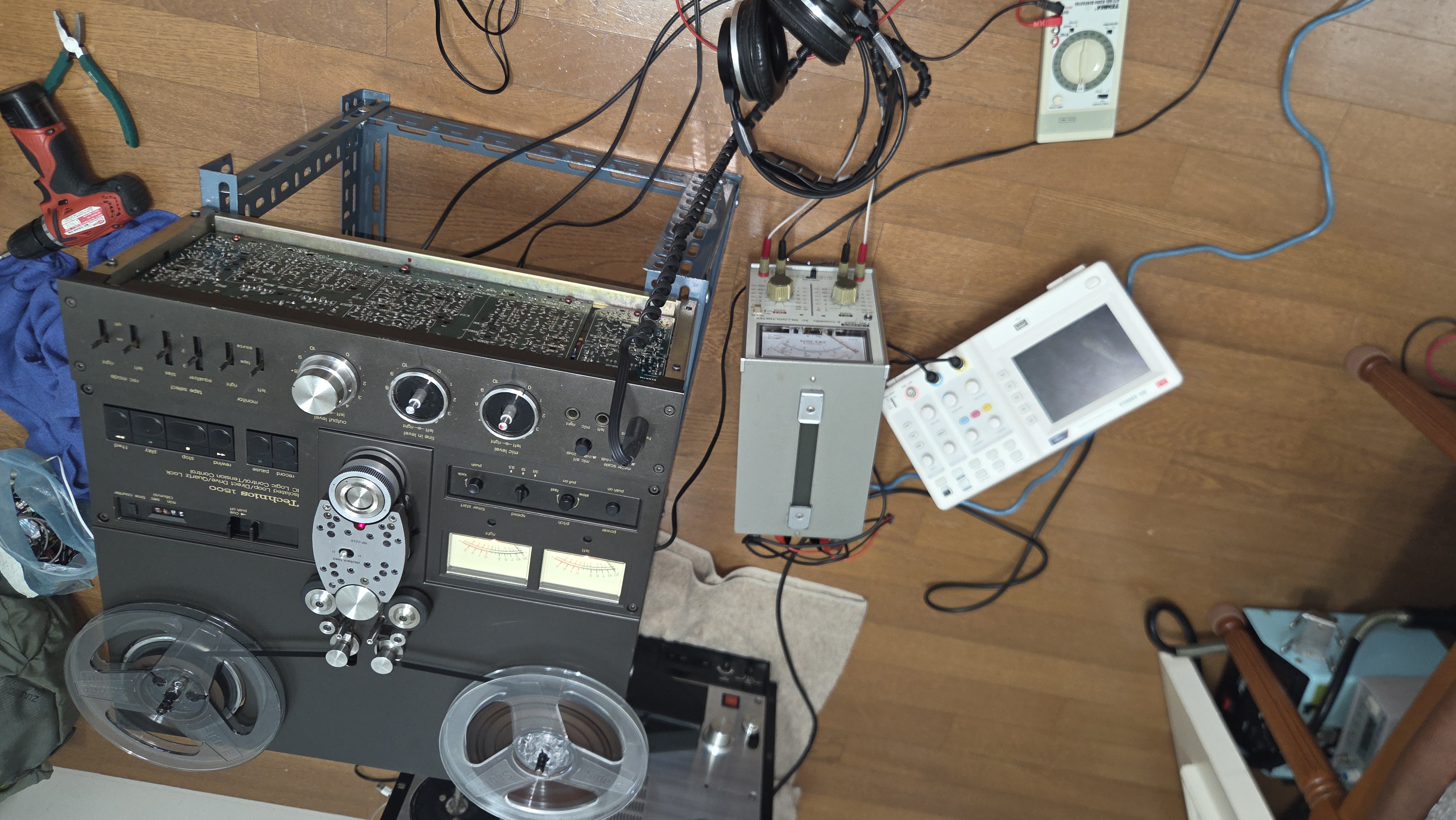

 all finished revox B77 and PR99
