나는 새로운 4K UHD 플레이어를 추천 받을 때 주저 없이 하는 것이 Panasonic UB420 기기이다.
이유는
1. 기본적인 회로 구성이 딱 필요한 것만 있다. 그러나 있을 것은 다 있다.

전면 창에 동작 상태를 알리는 적색 LED만이 있다. 처음 받으면 거의 장난감 수준의 기기인 것 같은 기분이 든다.

하지만 가장 중요한 비디오 디코딩 칩이 파나소닉의 플래그 쉽인 UB9000과 동일 한 것을 사용하고 있다.

거의 필요치 않는 돌비 디지털 7.1 채널 아날로그 오디오 출력이 생략되어 기기를 심플화 했고 가격도 낮추면서 동시에 이런 아날로그 부분과 전원을 공유 하는 등 아주 적지만 있을 수 있는 간섭 현상을 최소화 한다.

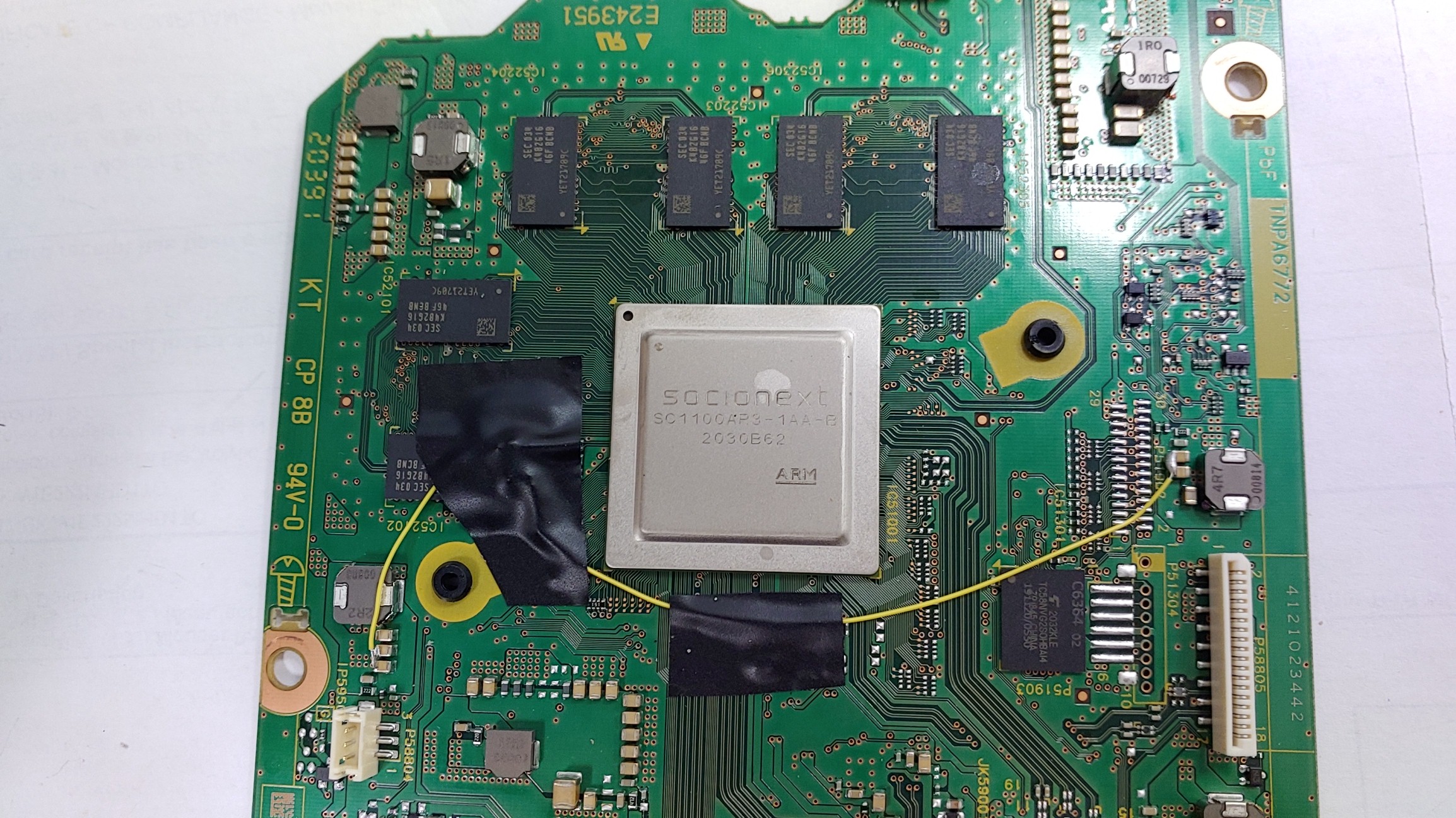

독자적인 설계의 비디오 디코딩 칩. 투명하고 화사한 화질이 압도적인 매력이다.

2. 가격이 매우 저렴하다. 미국 아마존이나 www.bhphotovideo.com 에서 대략 199 달러 정도로 구할 수 있다. ( 할인 기간 동안 경우로 최하 168 달러 까지 내려가기도 한다. )
따라서 직구 경우 송료 및 관세 포함해도 구입 가격이 35만원 이하이다.

3. 비교적 간단한 개조 만으로 파나소닉의 플래그 쉽인 UB9000 화질과 디지털 오디오 음질에 거의 육박하는 성능을 보여준다.

비용 절감 차원에서 겠지만 전원부가 너무 빈약하다. 그래서 밑의 사진과 같이 전원부 보강을 해주는 것이 좋다.

무었보다도 미국판이나 일본판은 고압 정류 콘덴서의 내압이 250V 여서 우리나라에서 그대로 사용하면 정류 후 전압이 대략 220*1.4=300V 정도 되니 50V 나 높은 전압이 걸리게 되어 조만간 콘덴서 위가 부풀어 오르고 터지게 된다.

같은 스위칭 전원이라도 입력 전압을 110V의 2 배인 220V로 올려서 사용하게 되면 정류단에서 발생하는 열은 1/4로 줄어 들게 된다.

이는 4k UHD 플레이어에서 흔히 볼수 있는 재생 도중 멈추는 Freezing 현상이 열이 많이 발생하여 일어나는 경우가 대부분인데 이를 최소화 할 수 있다.

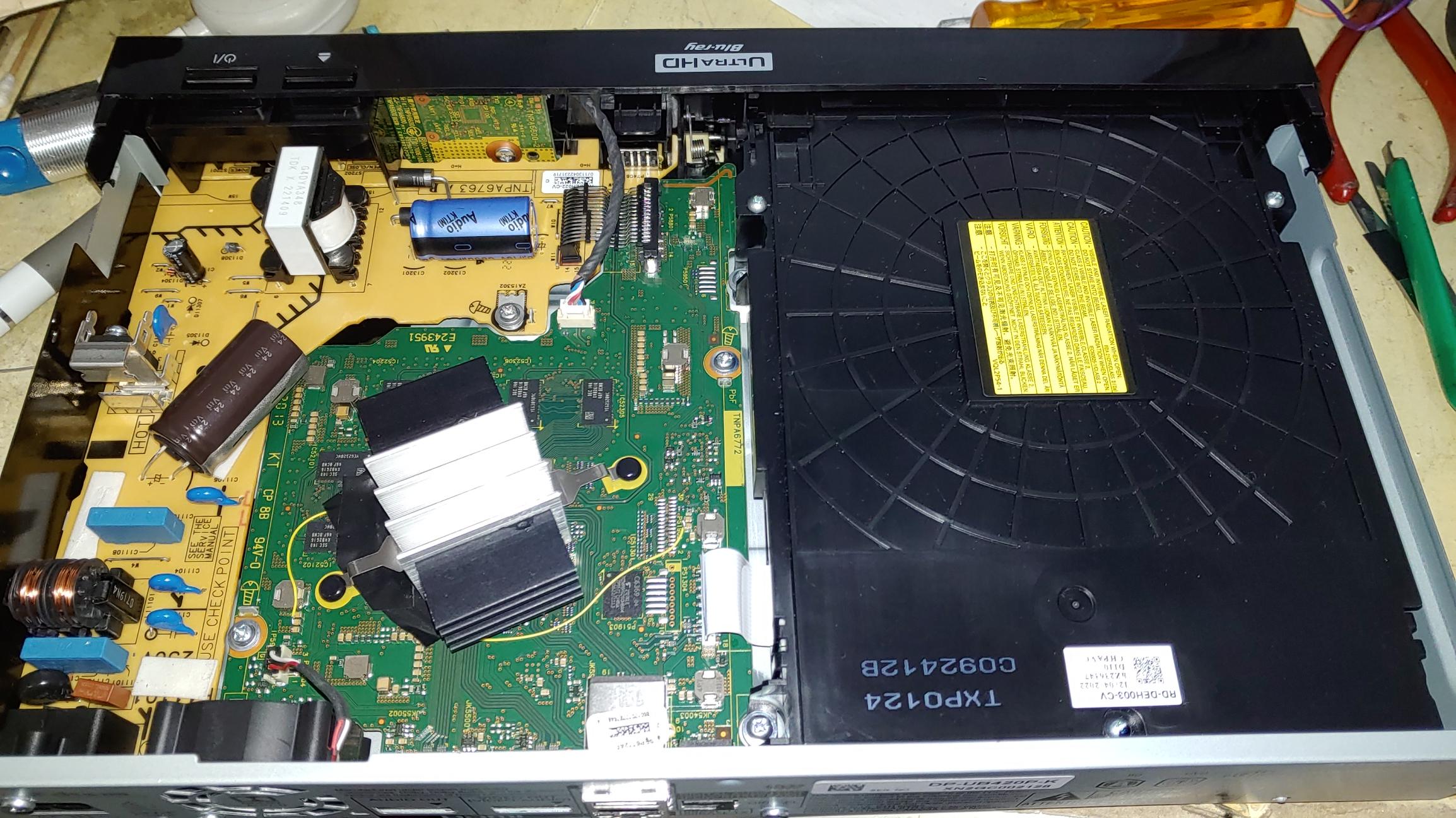

개조전의 모습

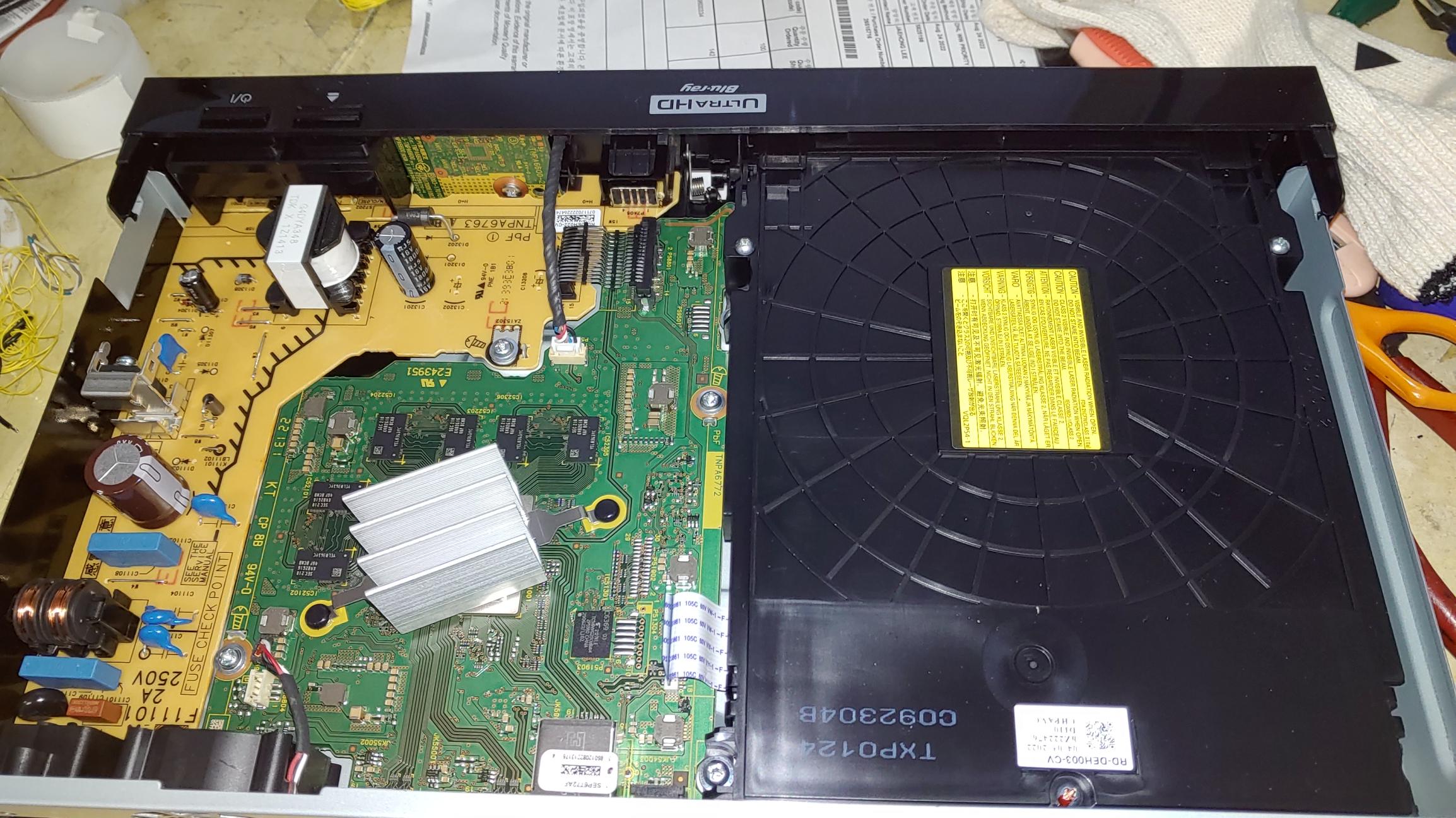

개조 후의 모습

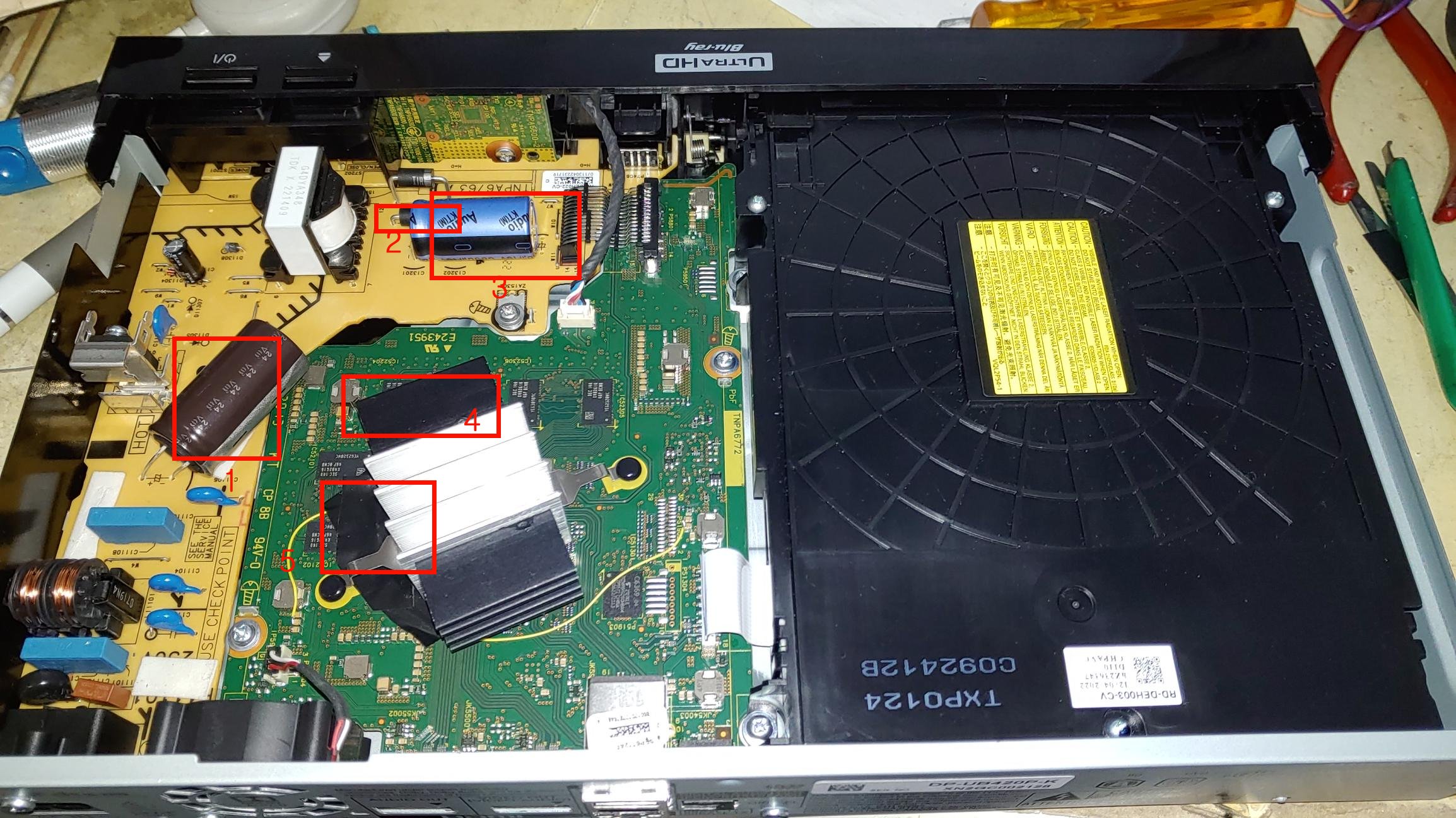

여러 개조 부위 표시

1. 고압 정류부의 콘덴서를 100uF/400V 급으로 교체

2. Schottky Barrier diode를 1개 더 추가

3.최종 정류단의 콘덴서를 기존 1800 uF/16V 에서 Nichicon사의 Audio grade 6800uF/16V급으로 Upgrade

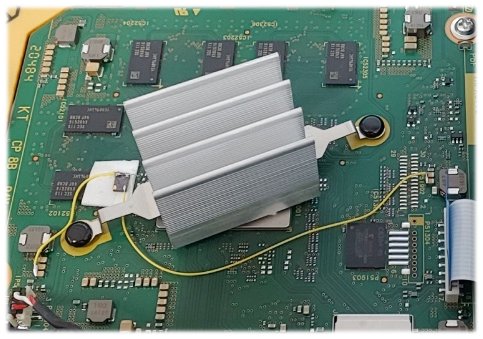

4. 방열판 추가

5. 클럭을 수정 발진자에서 고정밀 TCXO clock으로 교체.

매우 큰 성능 향상을 보여준다. UB9000은 원래 부터 TCXO clock을 사용

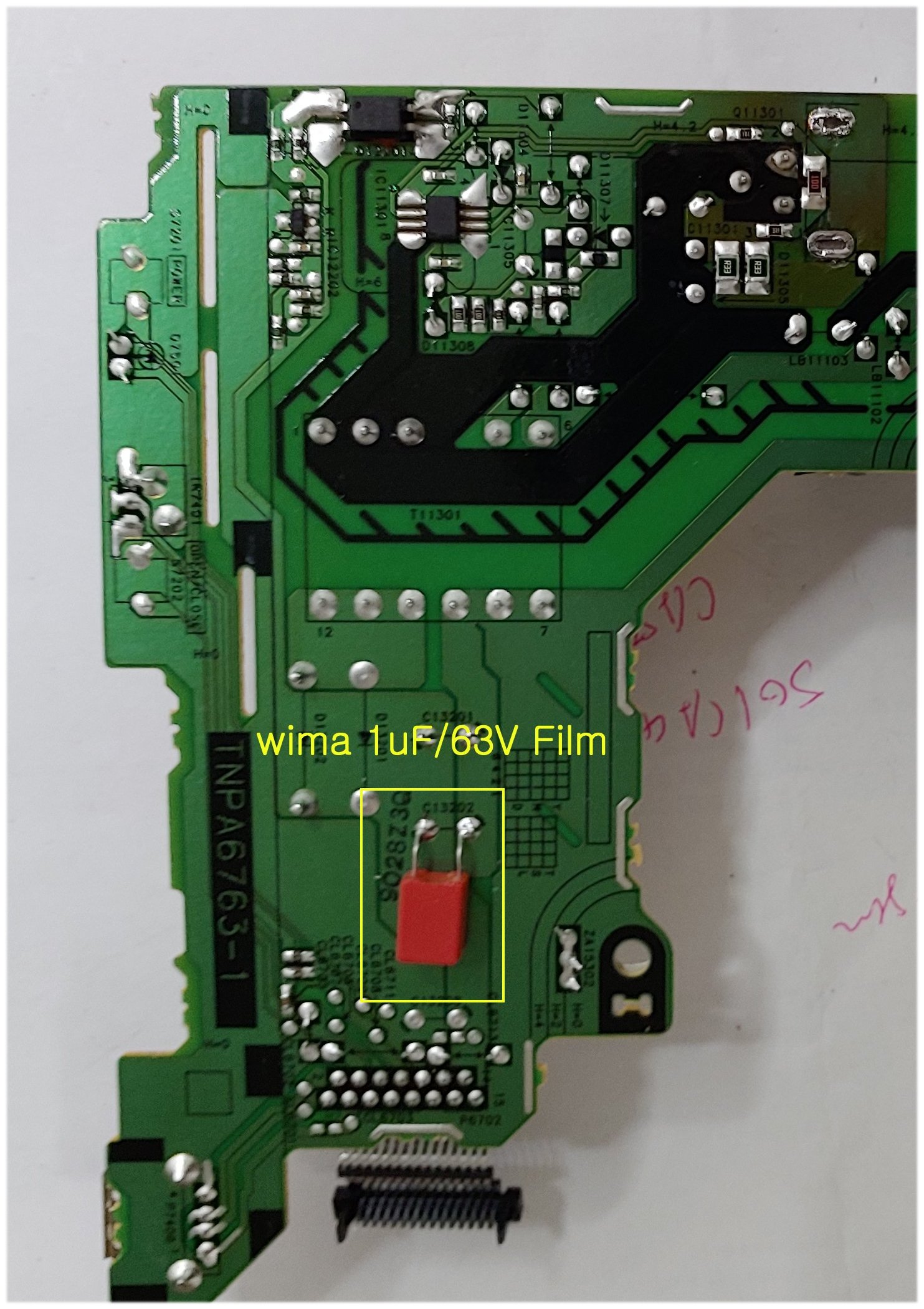

6. 전원부 밑면에 독일 Wima사의 1uF 필름 콘덴서를 더하여 전원부의 순간 응답성을 향상 시킨다.


결론
최고의 화질과 디지털 사운드를 원할 때는Panasonic UB9000이지만 그렇지 않을 경우 가성비 최고인 UB420을 구입하여 개조 사용을 권함.

UB820은 전면 디스플레이와 아날로그 오디오 출력만 추가 된 기종으로 가격만 비싸고 내부 회로적으로는 UB420과 동일하여 비추천.

개인적으로는 돈 낭비라고 생각함
