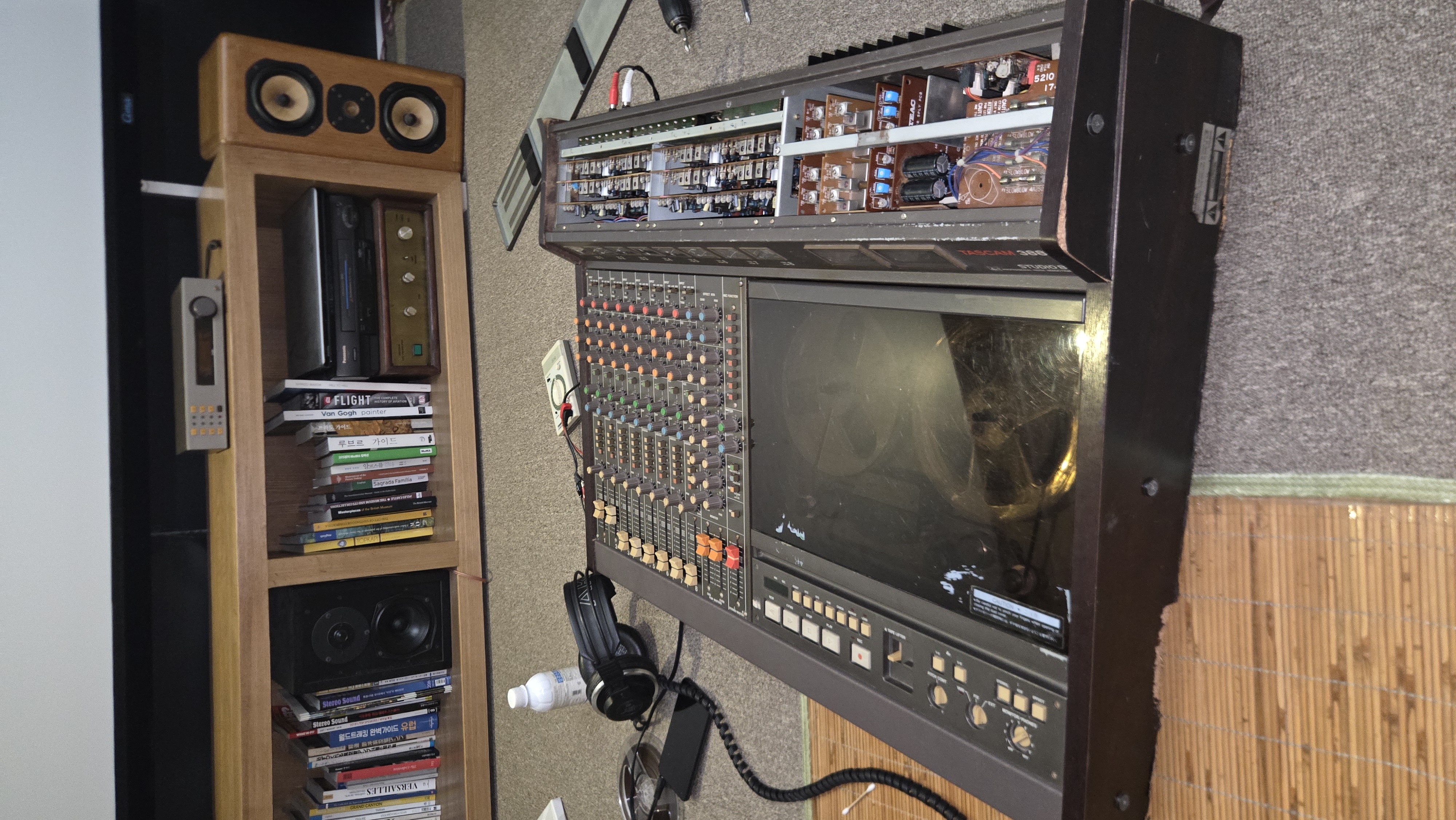

이번에 의뢰 받은 기기는 Tascam 388 studio 8 로서 8 트랙 오디오 믹서와 릴 테이프 데크가 결합된 기기이다.

1/4 인치 보통 릴 데이프에 8개 트랙을 녹음, 재생 하도록 되어 있으며 속도는 7 1/2 ips 단일 속도이다.

오디오 믹서 부분은 별 문제가 없지만  릴 테이프 데크에서 가끔 재생 동작의 전환 불량이 나타나고 DBX 잡음 감소 기능을 on 하면 음이 많이 이상하게 찌그러지는 현상이 나타난다고 하면서 전반적인 수리와 오버홀을 의뢰 하였다.

국내에서는 보급 댓수가 많지 않은 기종으로 외국에서는 나름대로의 아날로그적인 음악성이 좋은 기기로 평가 받고 있다.

나름대로의 독특한 음감 때문에  디지털상에서 이를 emulation 하는 plug in 프로그램도 판매 되고 있다.

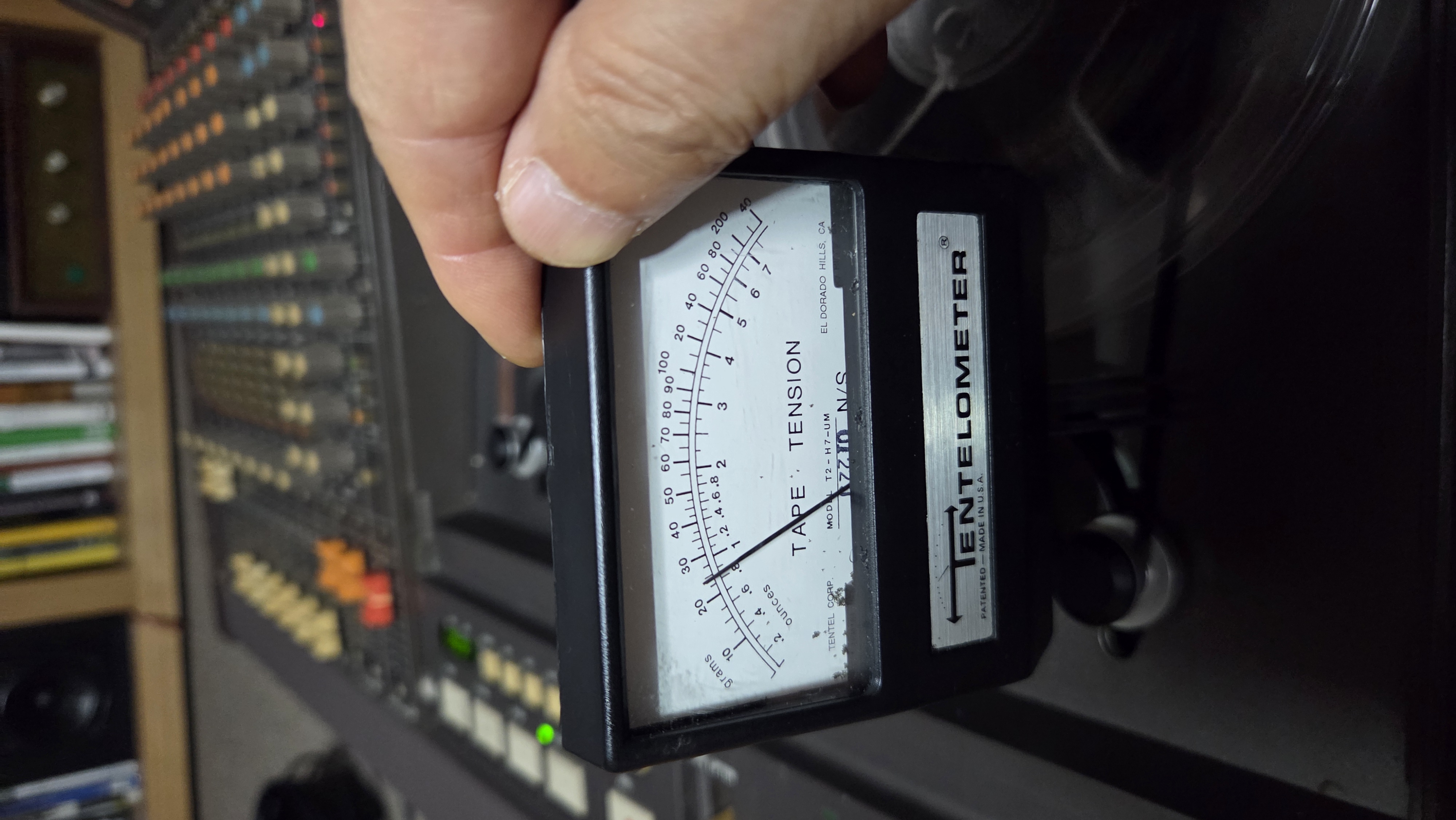

take up 측에서의 텐션을 tentelometer로 측정 . 55g 정도가 나와야 하는데 25g 정도로 낮게 나온다.

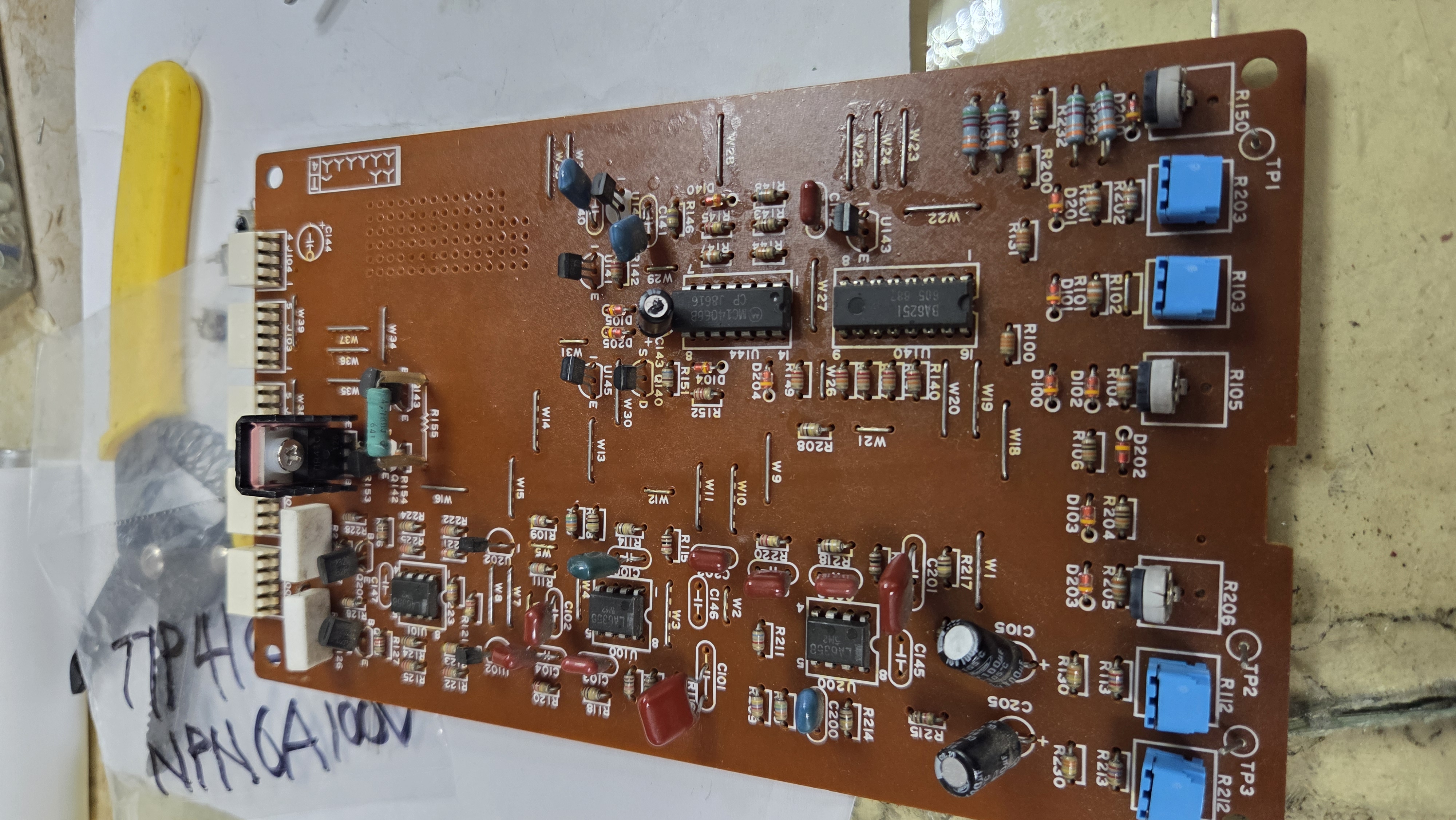

릴 모터의 텐션을 조정하는 reel servo board.  반고정 저항이 오랜 세월 탓에 일부가 깨져 있거나 외피에 금이 가 있다.

반고정 정밀 저항으로 교체하여 조정

paly 버튼을 누르면 위에 표시한  트랜지스가 동작하여 순간 기동력을 주기 위해 35V 전원에 연결했다가 300mS 후에 15V  전원으로 연결하는데 이 트랜지스터가 고장이 많다는 글이 인터넷 커뮤니티에 있어 이를 조사 해 보니 원래 트랜지스터가 아닌 다른 것으로 교체 되어 있다.  아마 전에 고장이 있어 이를 수리 시도 한 것 같다.
현재 구할 수 있는 트랜지스터 중 가장 가까운 TIP 32C로 교체 하고 방열판을 달아 주었다.  이로서 재생시 문제점이 해결

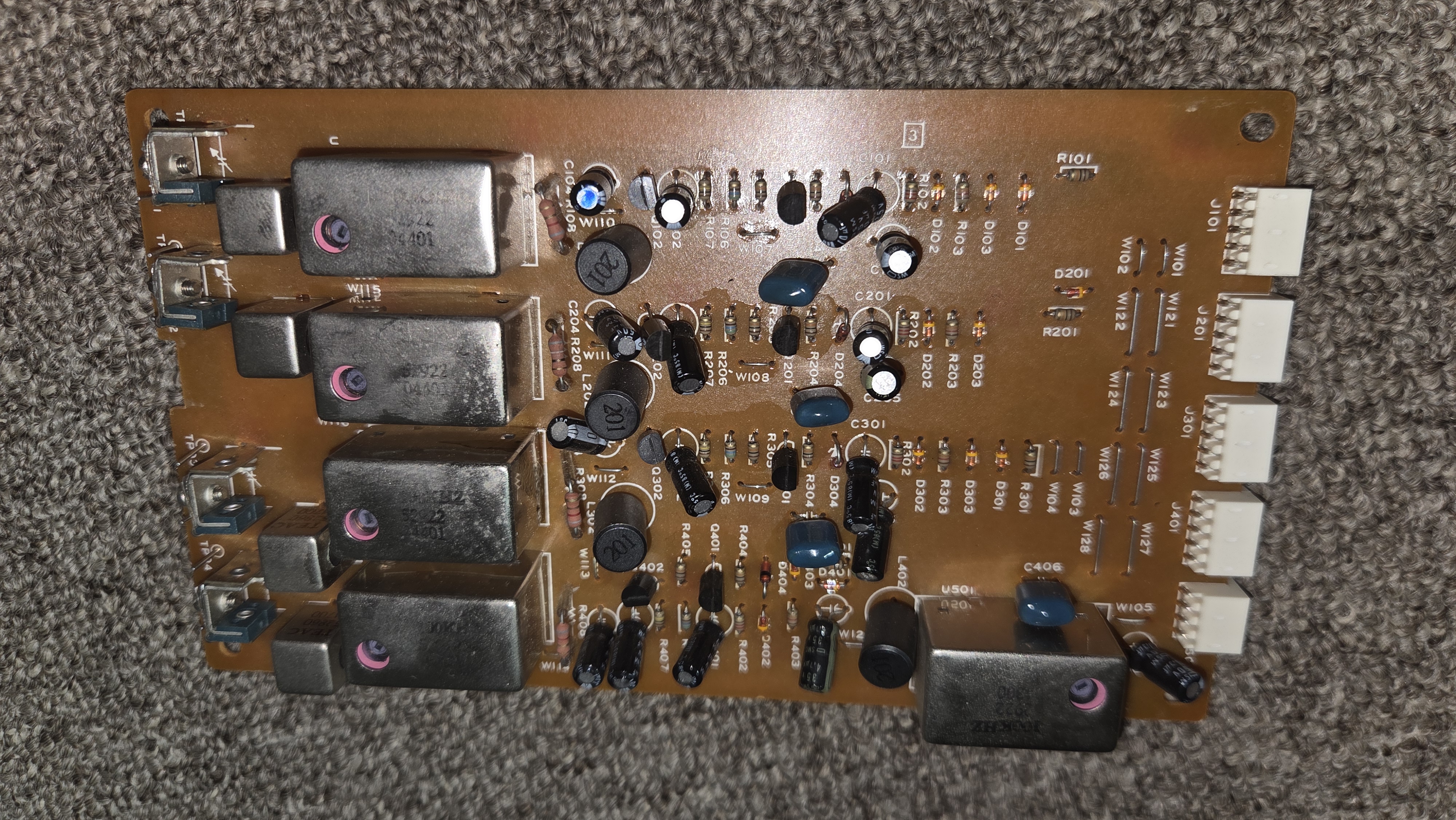

전원부 체크를 위해 전원부 기판을 꺼내어 조사 하니 별 이상이 없다. 먼지 등을 털어내고 다시 장착

본격적인 캘리브레이션을 위해 VTVM및 오실로스코프, 오디오 신호 발생기 등을 셋업

7 1/2 ips, NAB 전용 캘리브레이션 MRL 테이프로  조정. 재생은 완벽하게 조정 가능했다.

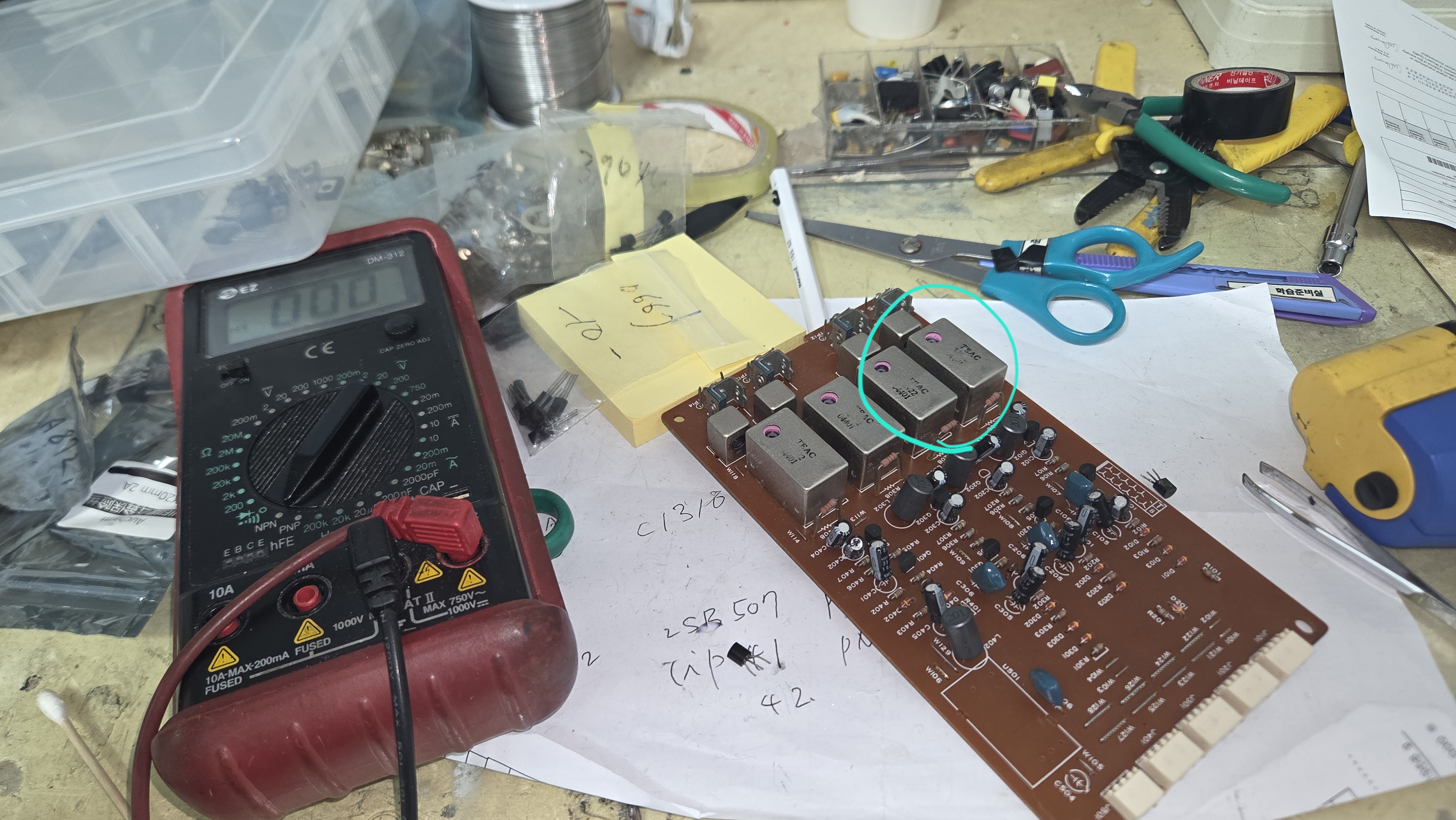

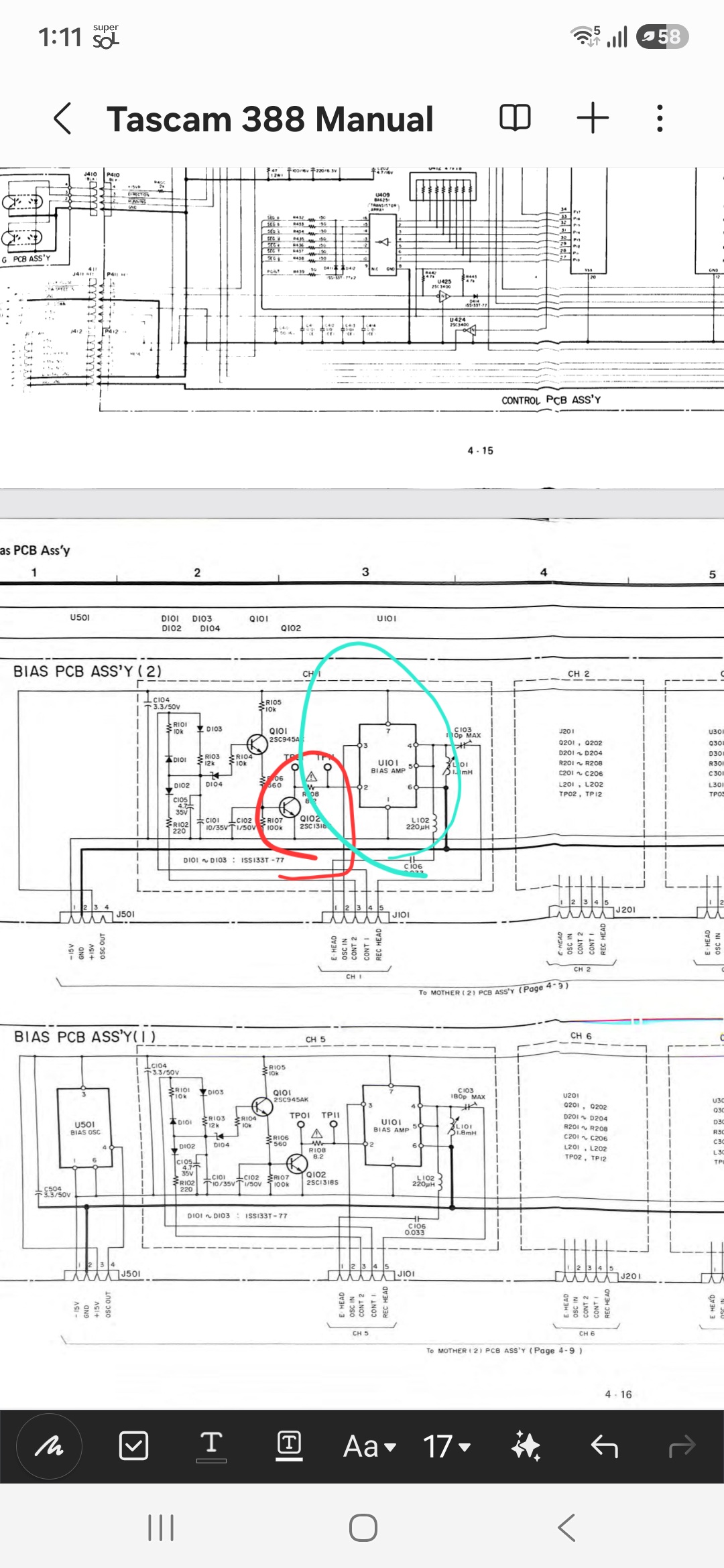

문제는 8 트랙 중 1,2 번 트랙의 녹음이 제대로 되지 않고 잡음과 함께 음이 찌그러 든다.  서비스 매뉴얼을 보면서 조사 하니 다른 트랙은 제대로 발진 주파수인 100KHz의 정형파 주파수가 제대로 잡히는데 1,2 번 트랙만이 엉뚱하게 22Khz의 파형이 찌그러진 형태로 나타난다.

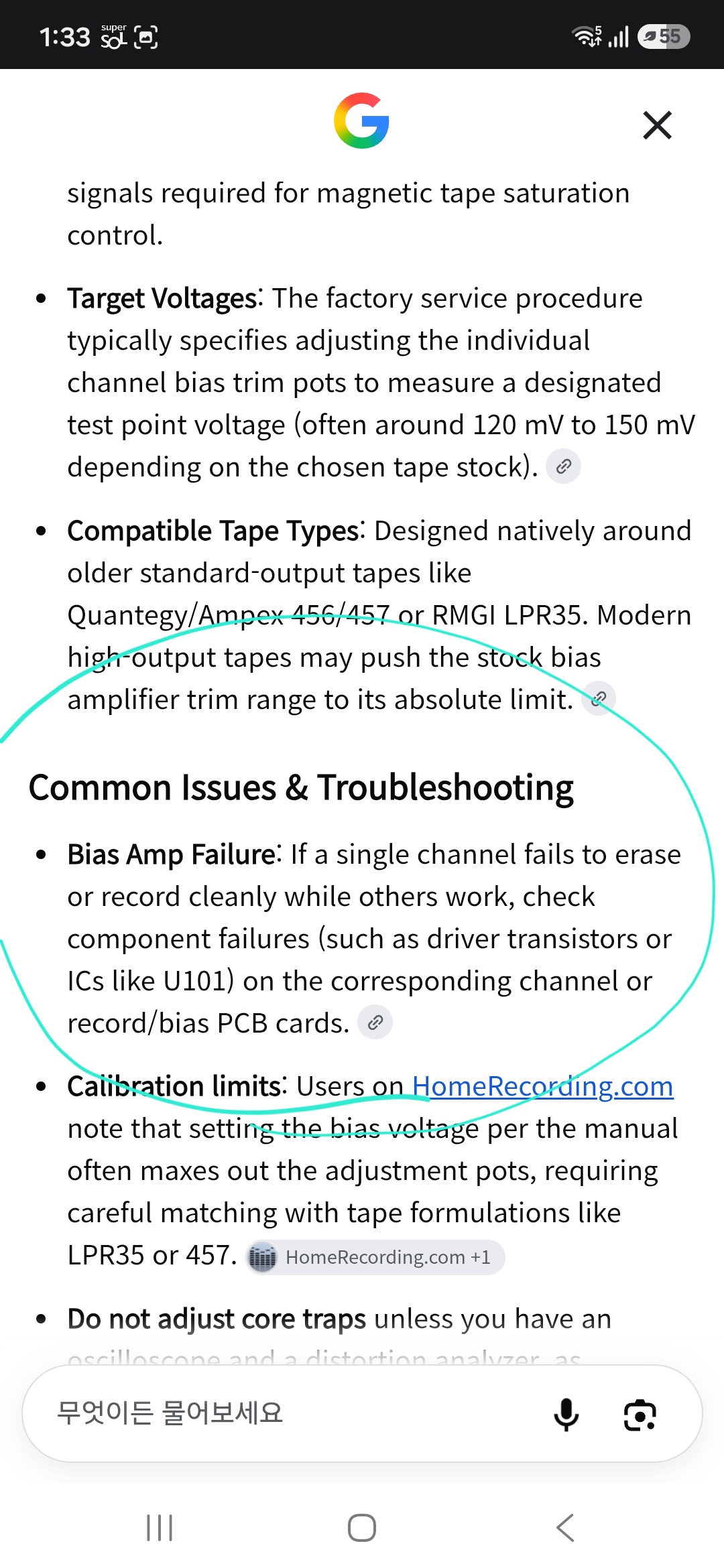

U101 이란 발진 앰프 모듈이 가장 의심 되는데 이것은 타스캄사가  자체적으로 만든 모듈이라 대체품이 없다.  인터넷 상에 비슷한 고장을 경험하고 있는 사용자가 내부를 열어 회로도를 그린 것이 보이는데 2개의 트랜지스터와 다수의 인덕터로 되어 있지만 이를 자체적으로 다시 만들기란 쉽지가 않아 여기서 작업을 종료 했다.

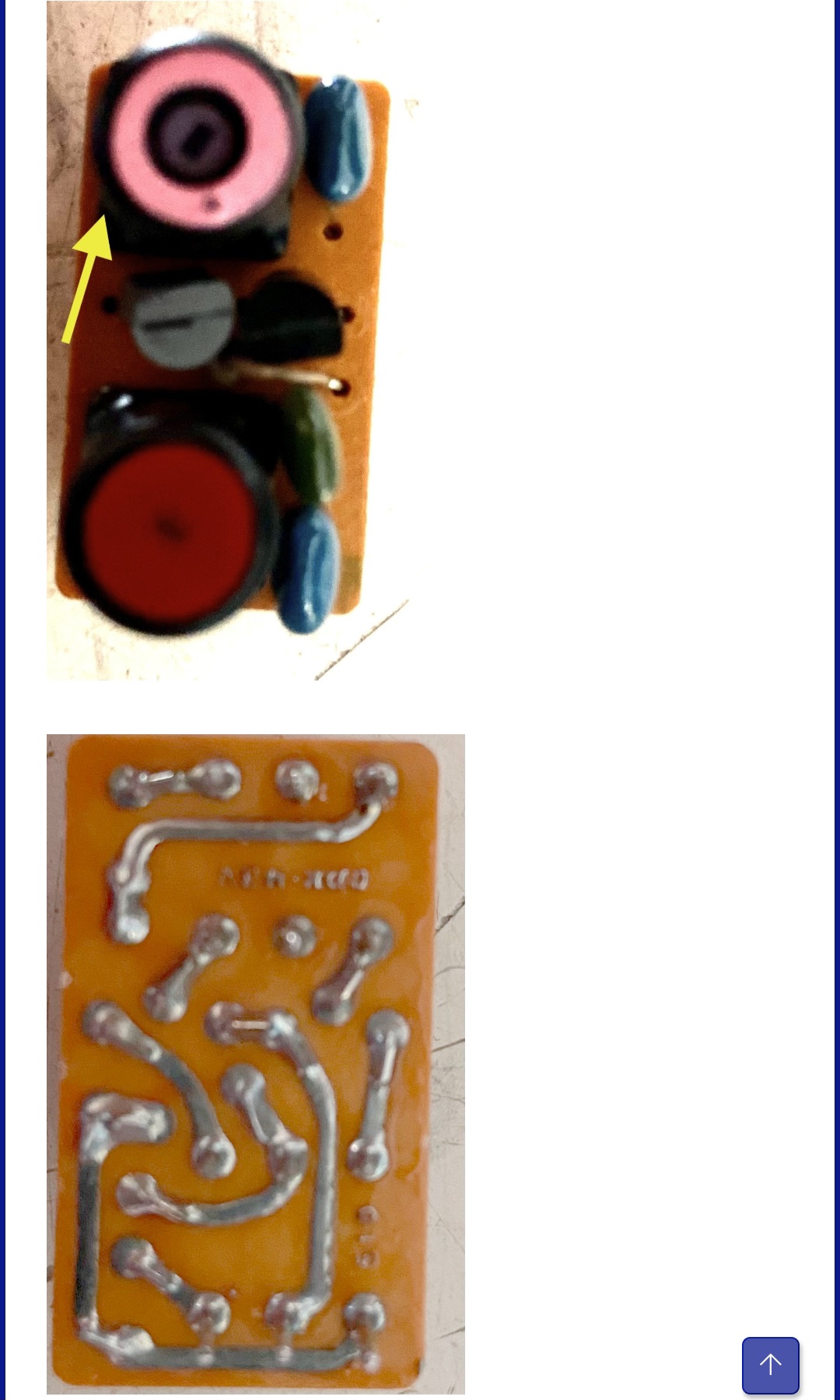

인터넷에 공개된 U101 Bias amp 모듈의 내부 및 회로도

결국 2개의 트랙은 녹음을 제대로 할 수 없는 상태로 작업을 종료 해야 했다. 아쉽지만 6개의 트랙으로 멀티 트랙 레코딩을 하거나 디지털 멀티 트랙 레코더와 병행하여 작업을 해야 할 것 같다.
