두달전 Revox PR99 수리및 업그레이드 해 가신 분이 새로 구입 했는데 정작 완벽한 작동이 된다는 말과는 달리 사용해 보니  회전이 불규칙하여 음이  늘어지거나 빨라진다는 고장이 있다면서 이것에 대한 수리와 함께  전체적인 오버홀과  업그레이드 한후 캘리브레이션 해서 4 트랙용 기기로서의 완벽한 사용을 원한다면서 의뢰 해 왔다.

AKAI GX 630D는 기본 모델이며 뒤에 db가 붙으면 돌비 잡음 감소 회로가 들어간 모델 그리고 Pro 모델도 있으며 이는 15와 7 1/2 ips를 지원하는 2 트랙용 기기이다.  쌍방향 재생및 녹음이 아닌 단방향 재생 및 녹음만 되는 기기이며 10 인치 릴 까지 사용할 수 있다.  전체적인 외관 상태와 기본적인 재생 및 녹음 동작을 체크 하니 밸런스가 많이 틀어져 있지만 특별한 고장은 없었다.
다만 캡스턴 모터의 회전이 정상적으로 되다가 갑자기 불규칙 하게 변하여 음이 변하는 현상은 확실히 감지 되었다.

아카이 릴 데크의 경우  이 서보 회로에서 문제가 많다. 대부분은 출력 트랜지스터가 열을 많이 내는데 이 열에 견디지 못해 파괴되어  캡스턴 모터가 돌지 않거나 제어가 되지 않고 아주 빠르게 도는 현상이 주로 나타난다.
이럴 경우  파란색 으로 표시한 출력 트랜지스터 그리고 4개의 다이오드를 교체 하면 대부분 고장이 수리된다. 안되면 드라이버 단 트랜지스터 ( 빨간색 원으로 표시 )  그리고 속도 절환 스위치 등을 점검하여 교체 하면 대부분 해결 된다.

가장 먼저 출력 트랜지스터를 보다 강력한 규격의 TIP50 트랜지스터로 교체 했으나 증상이 동일하다.

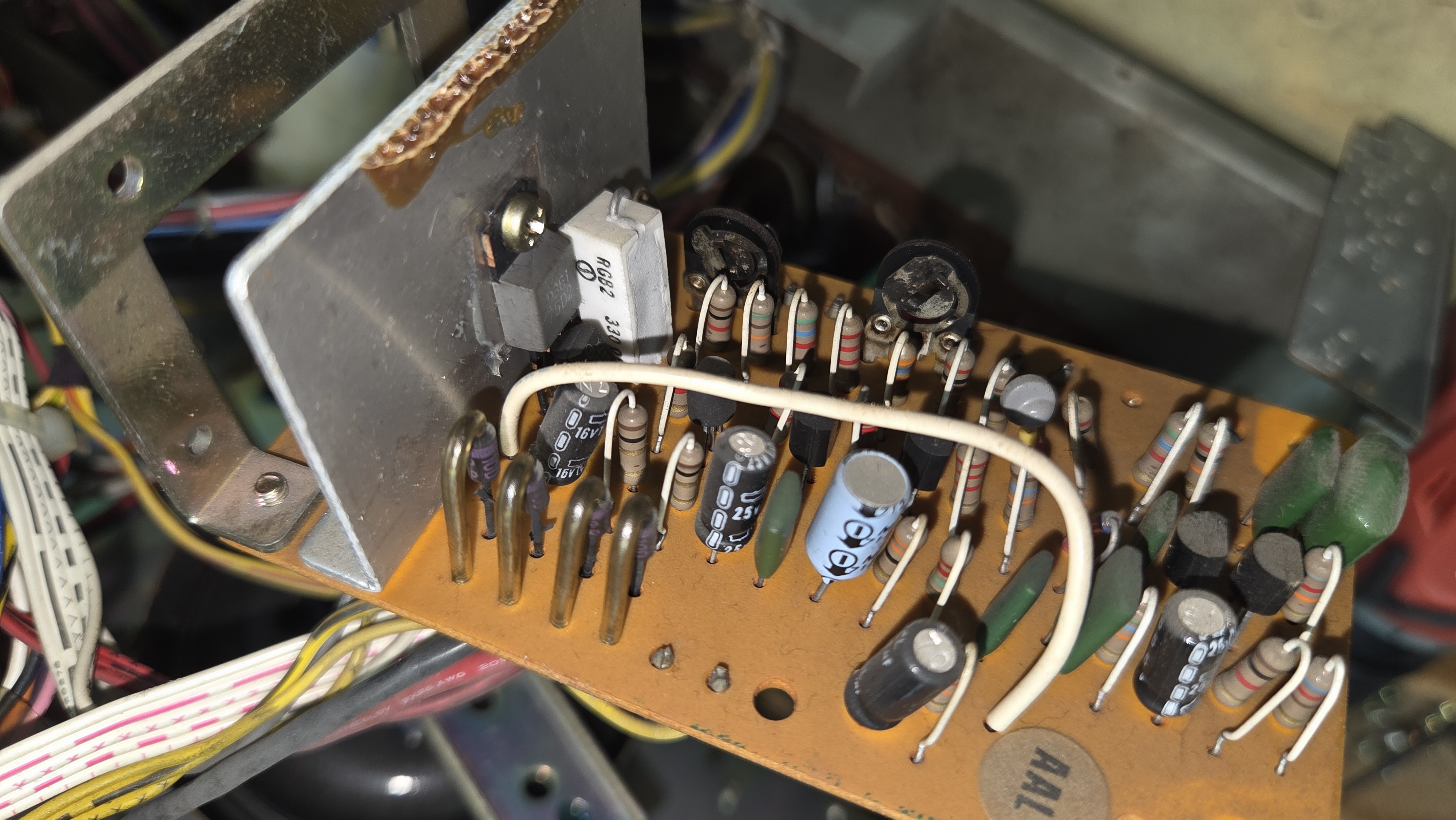

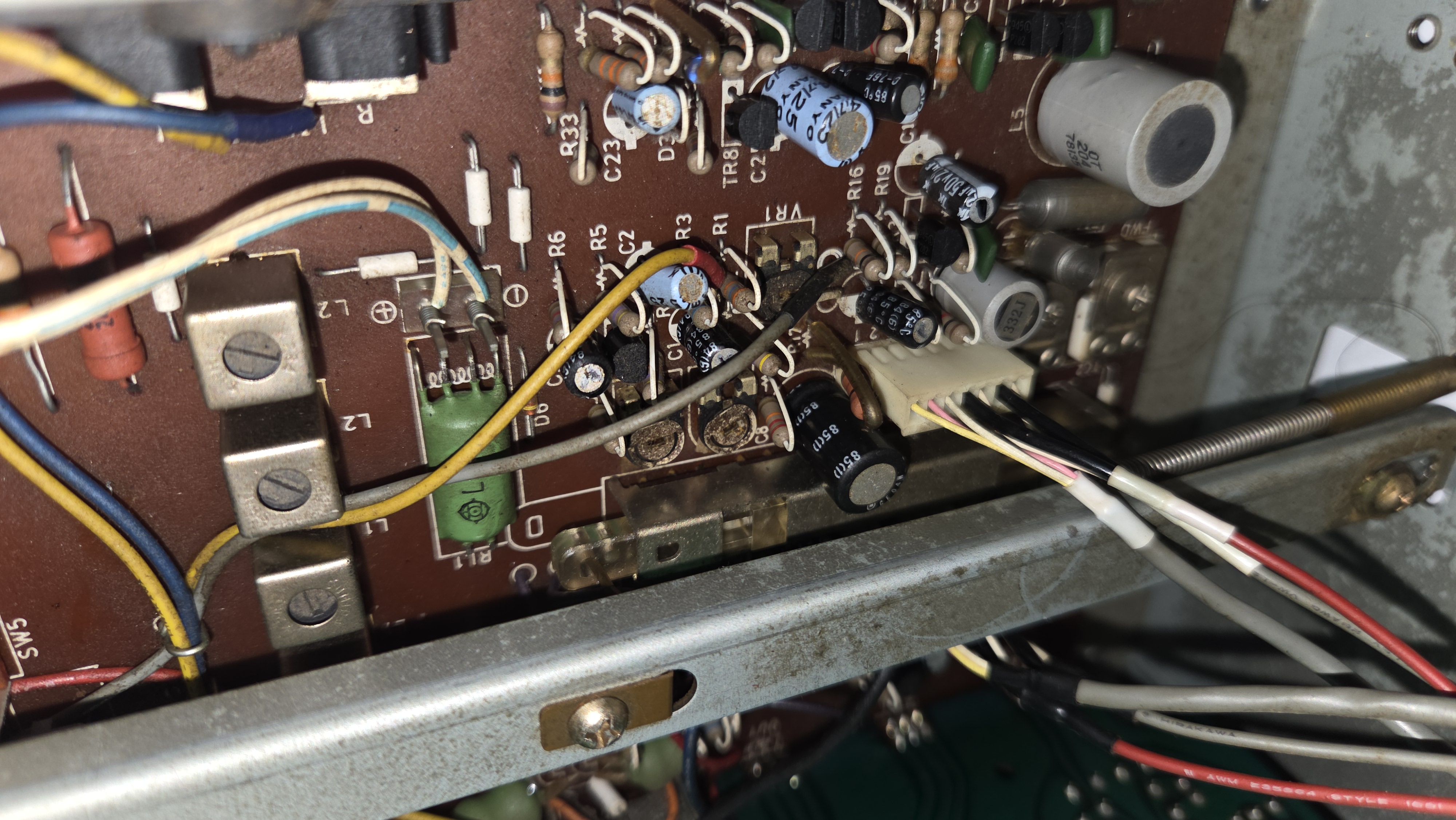

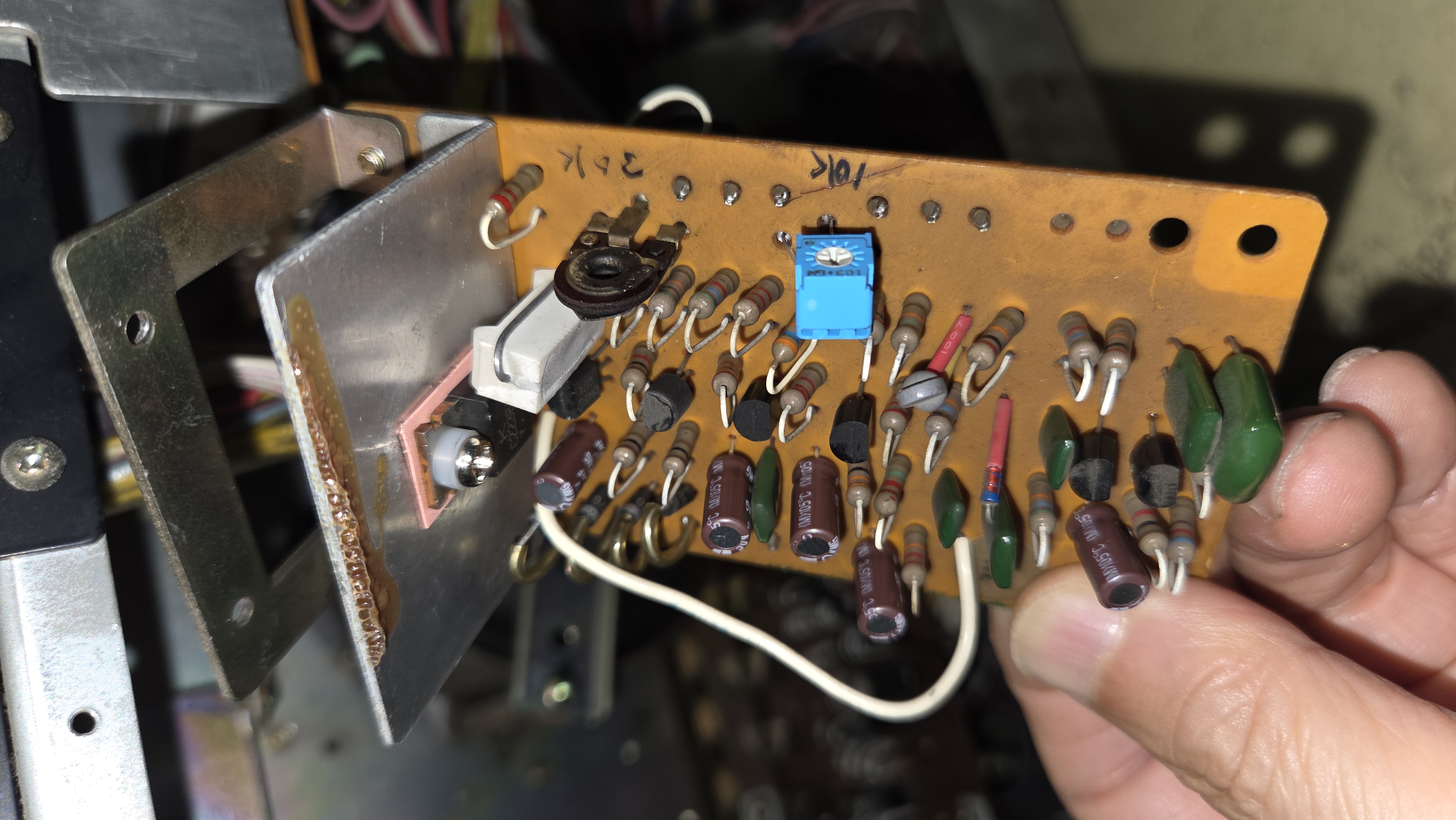

캡스턴 모터 제어 회로. 원래 모습 . 다음으로 회로단 전체의 부품을 교체 해 본다.

드라이버용 트랜지스터와 4 개의 다이오드 , 모든 전해 콘덴서 그리고 7 1/2 IPS 속도 정밀 조정 반고정 저항까지 모두 교체 하여 해결하였다.  그리고 속도 전환 스위치에는DeOxit을 뿌려 접점의 산화막을 제거 하였다.

이런 조치 후 1 시간 이상 재생해도 문제 없이 정상적인 속도가 나옴을 확인 하고 오버홀 작업에 들어간다.

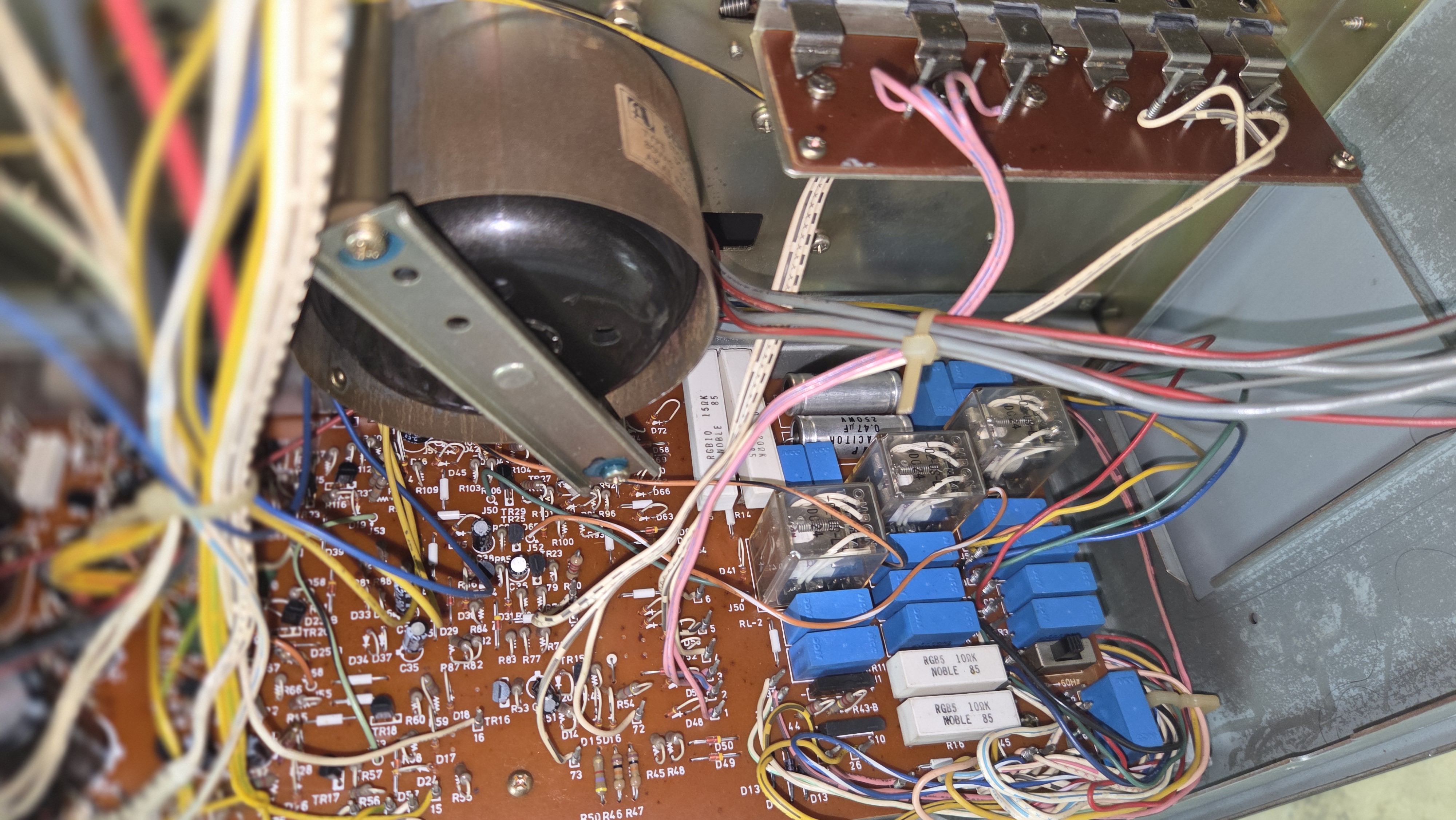

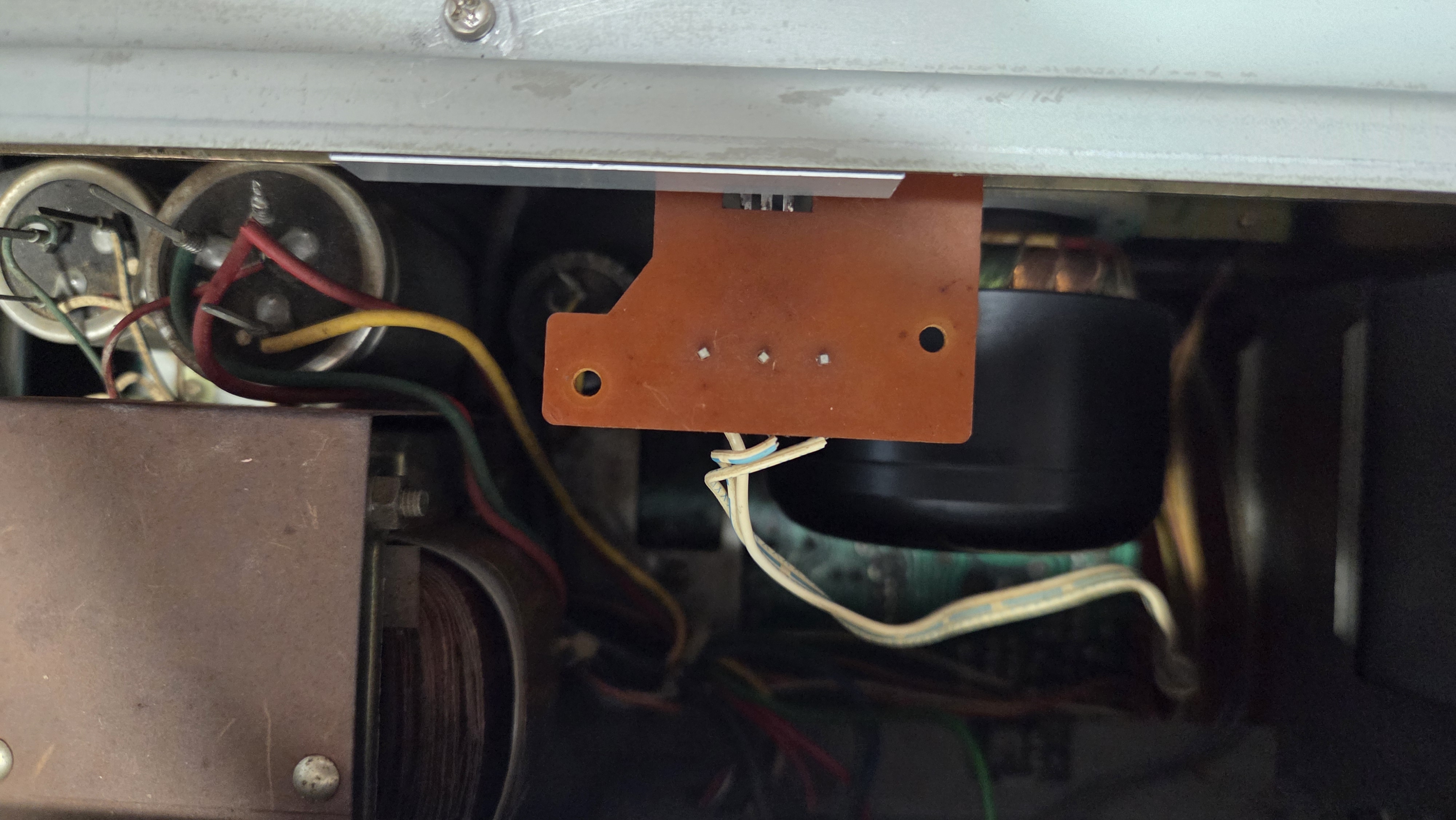

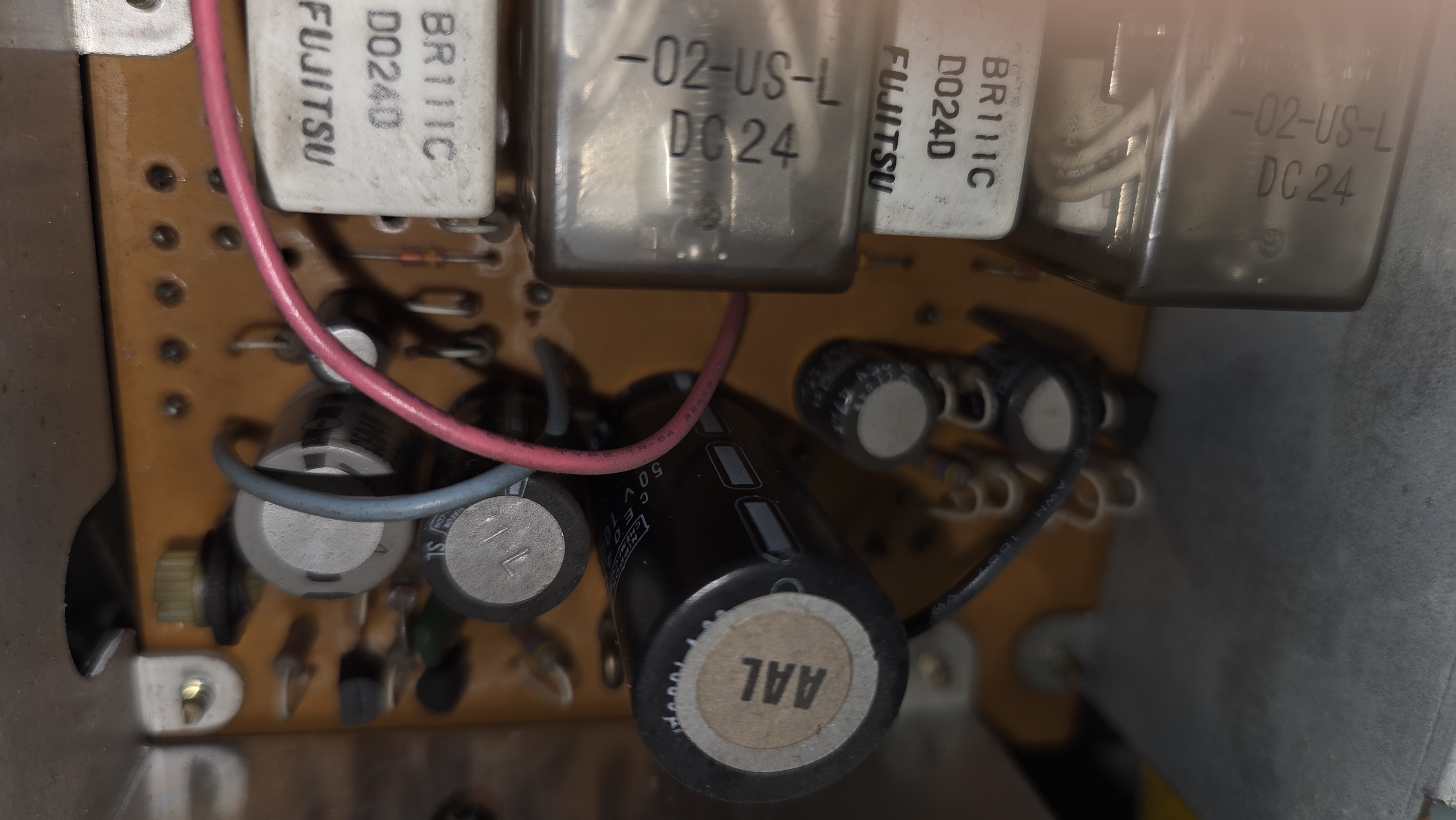

전원부 원래 모습

ELNA와 Nichicon사의 오디오용 전해 콘덴서로 잔원부 개조

재생 회로단에서 음질에 지대한 영향을 주는 커플링 콘덴서 모두를 Nichicon사믜 MUSE 무극성 콘덴서 ( 초록색 )과 독일 Wima사의 필름 콘덴서로 교체 하였다.

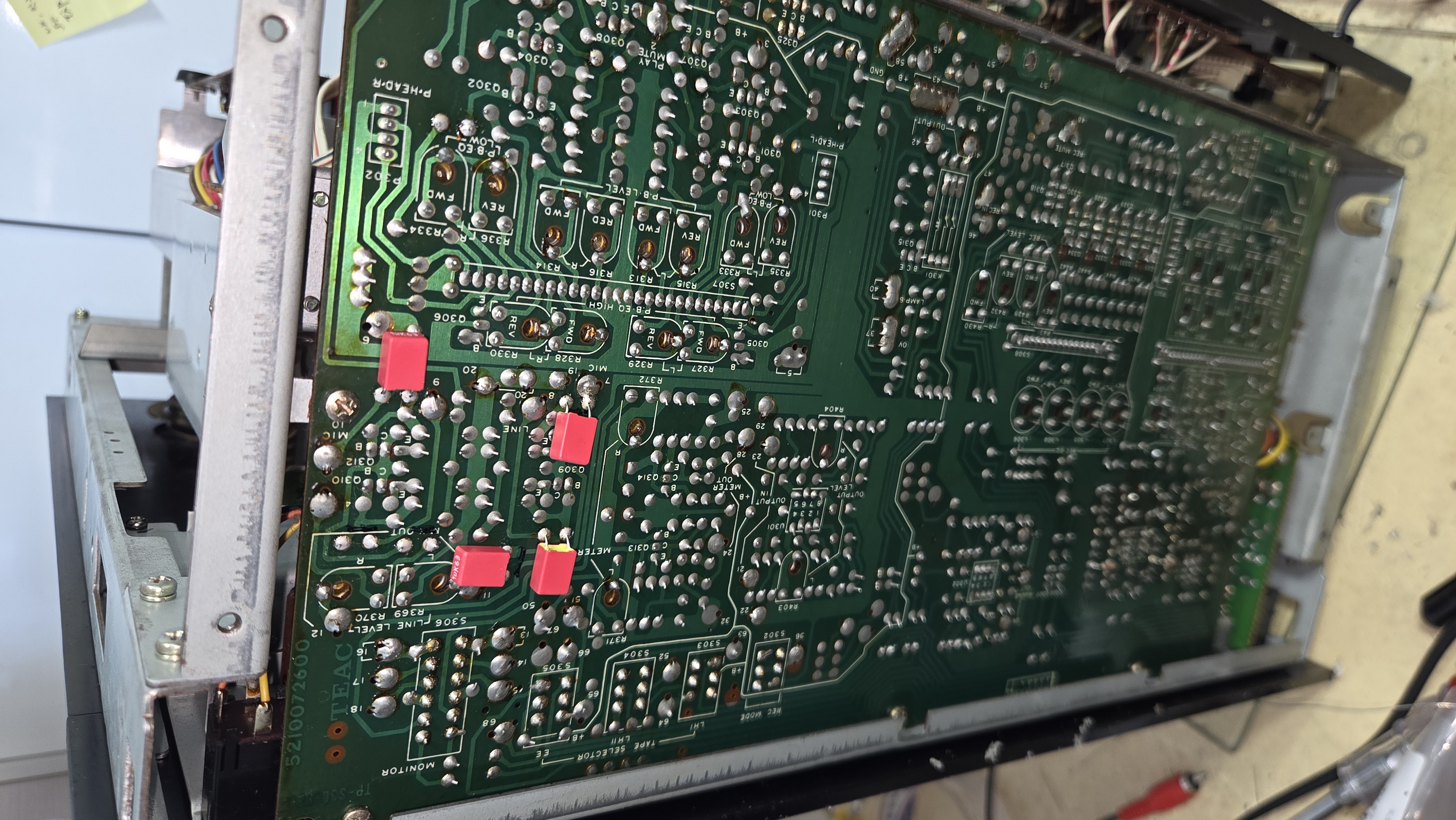

표시한 부분이 커플링 콘덴서

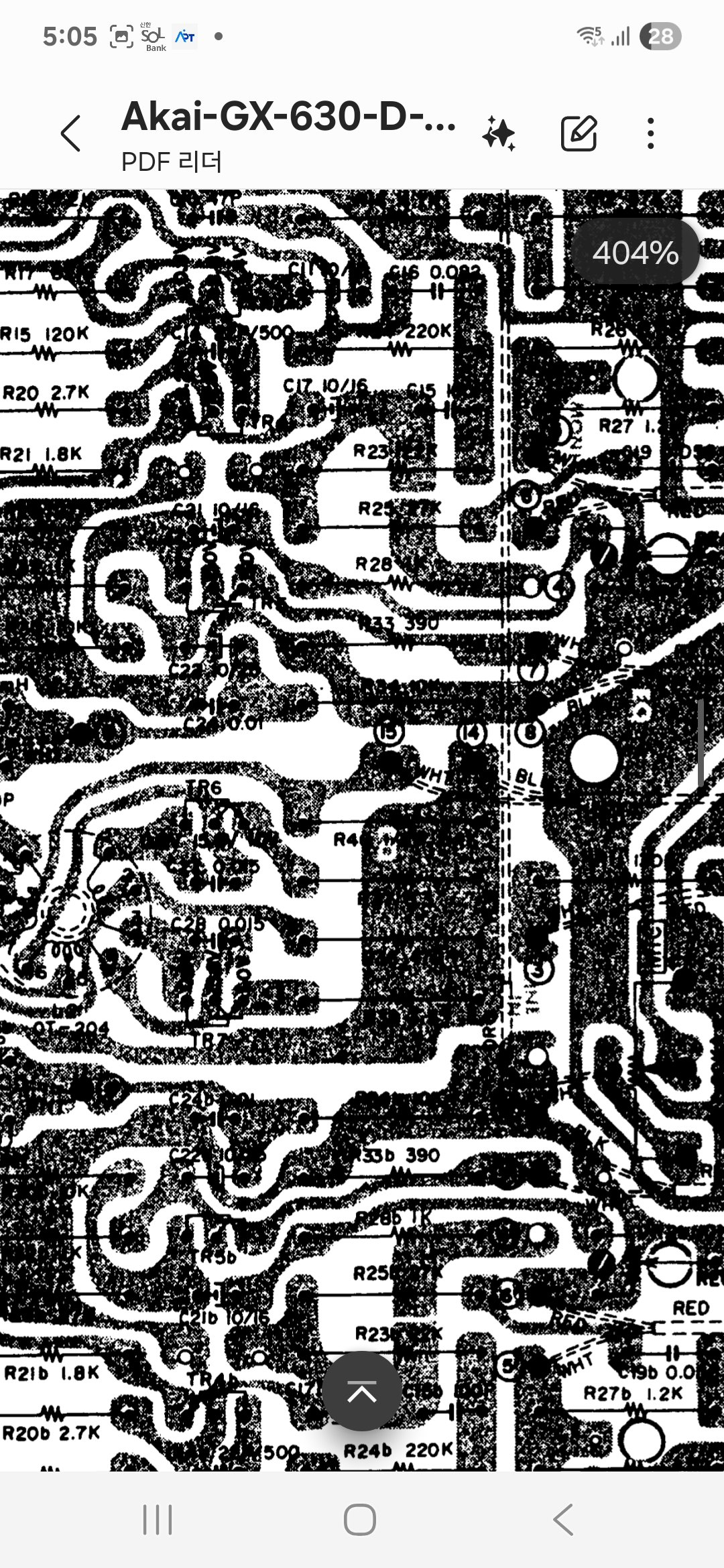

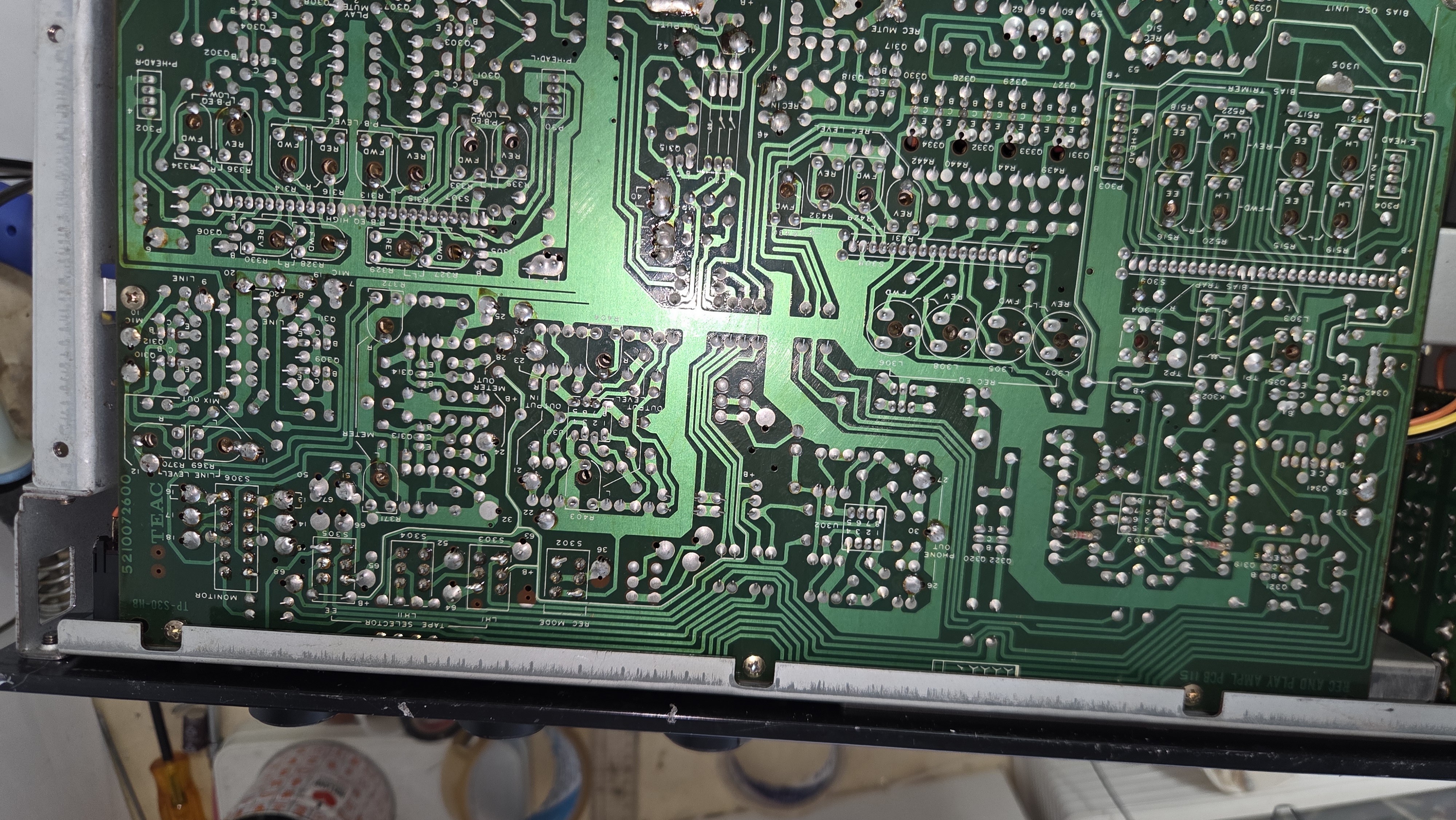

인터넷에서 입수한 서비스 매뉴얼을 보면서  하나 하나 교체 해 나간다. 아쉽게도 PCB에는 부품 번호가 써있지 않아 작업에 속도가 붙지 않는다.

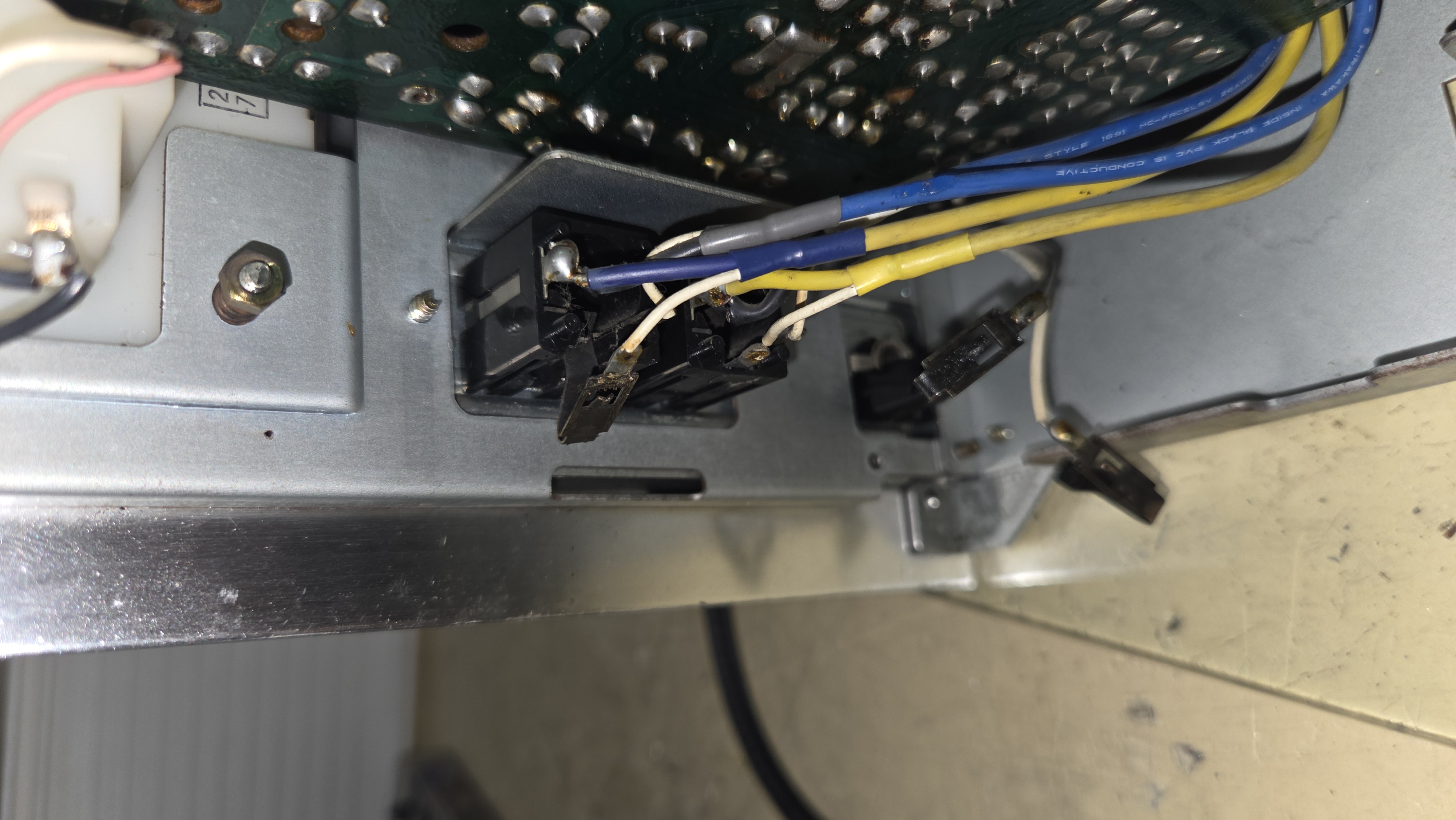

헤드폰 단자가 부서져 있다.  이를 교체 하려고 했으나 당시 아카이사의 전용 부품인듯 마이크 단자 2 개와 함께 단체로 되어 있어 아쉽게 수리 불가.

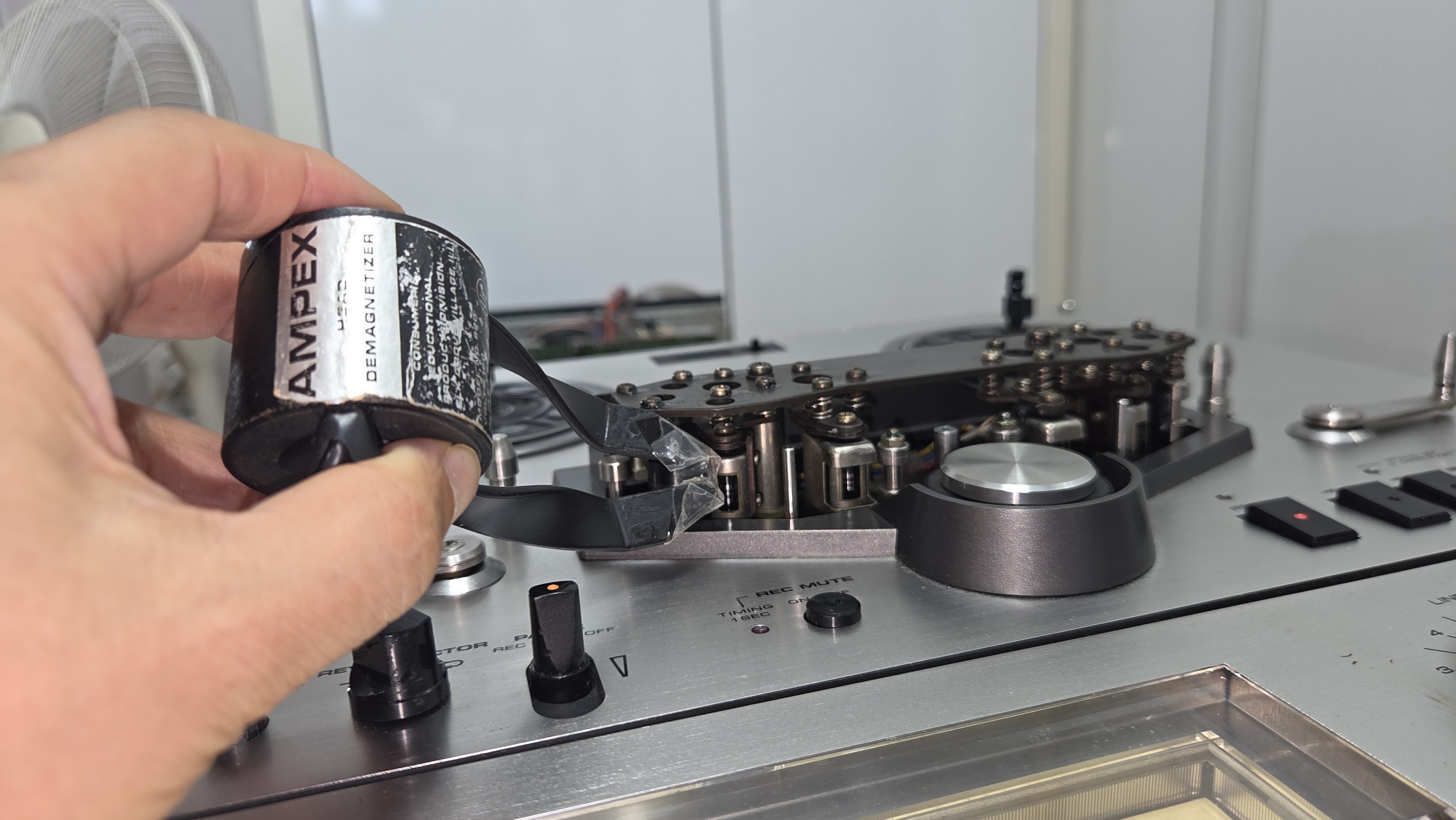

캘리브레이션에 앞서 헤드 블럭 전체에 대한 De magnetizing 작업을 한다.  이래야 고역 주파수에 대한 개선이 된다.

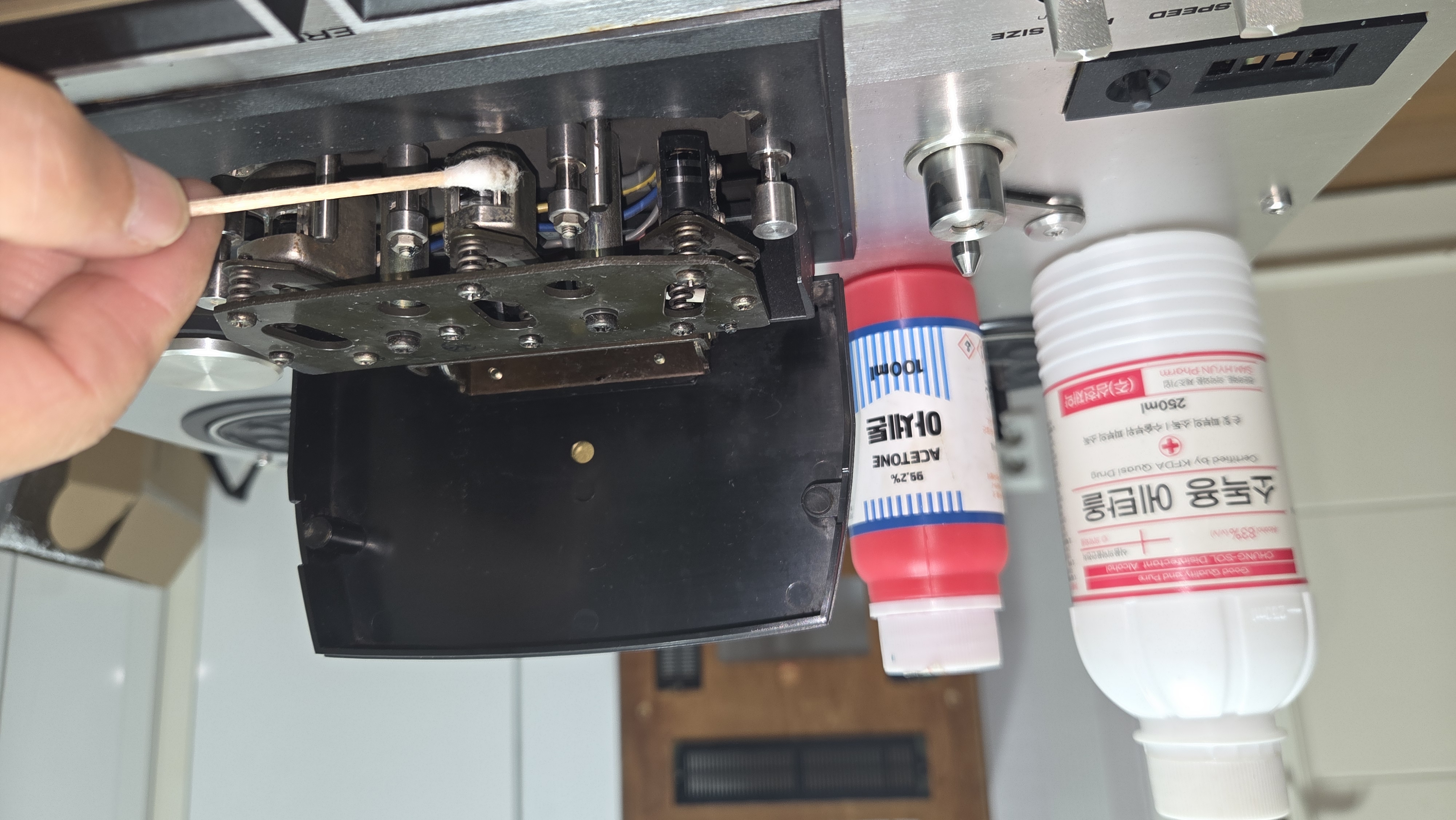

헤드에는 에탄올로, 테이프 가이드 롤러에 붙은 테이프 산화철 굳은 것에 대해서는 아세톤으로 깨끗이 딱아낸다.

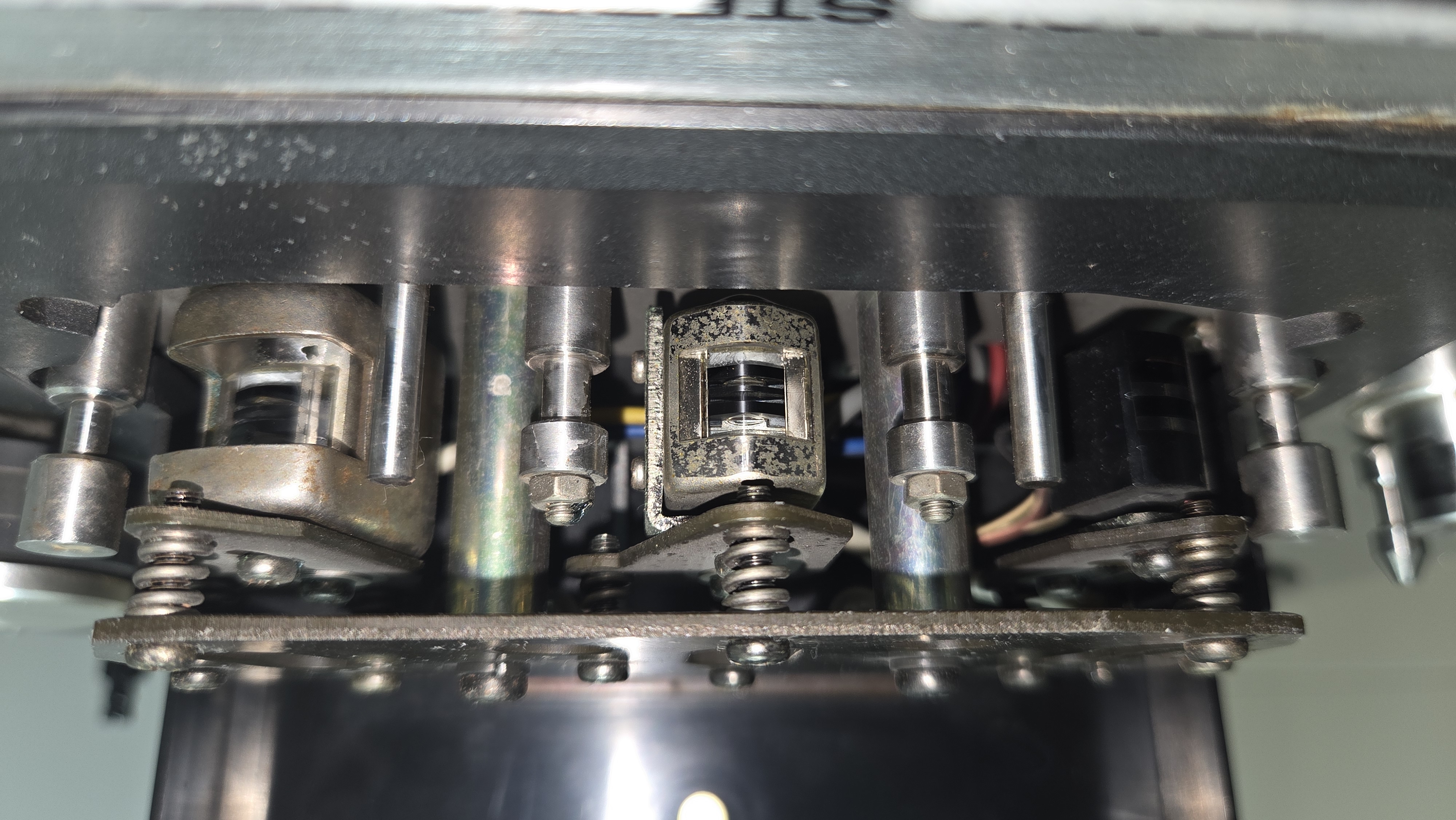

아카이 특유의 유리 재질  헤드 . 마모가 적어 고역 주파수 재생및 녹음 특성이 우수하다.

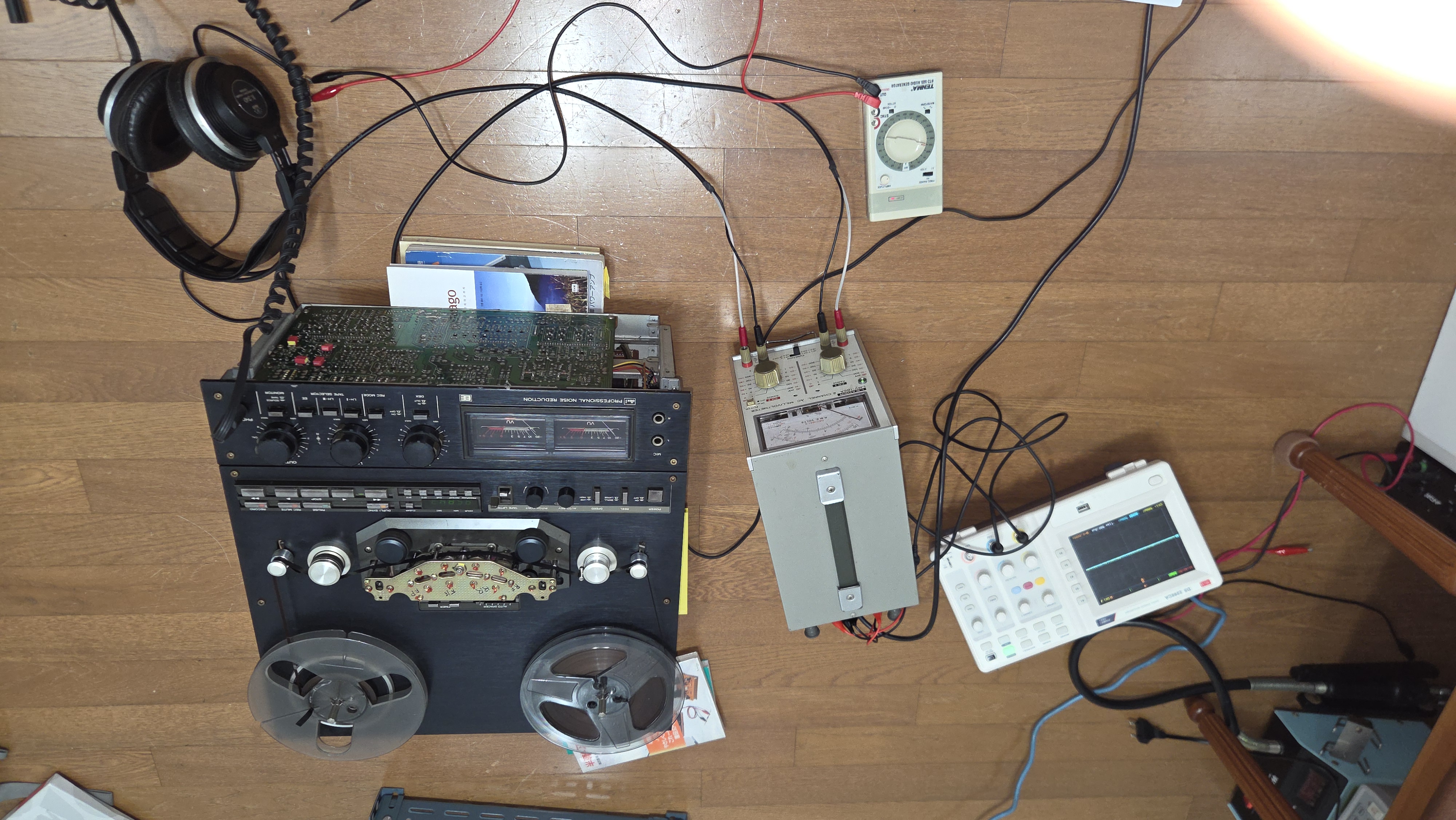

재생 및 녹음 헤드에 대한 Azimuth 체크 및 조정.( 4트랙 전용의 테스트 테이프가 필요하다. ) 과 함께 재생,녹음 레벨 , VU 미터 조정 등의 과정을 거쳐 캘리브레이션이 진행 되었다.

모든 과정을 거친 후 런닝 테스트로서  산울림 마스터 테이프에서 복사한 4 트랙용 테이프를 재생해 본다. 1시간 이상 재생해도 속도가 정확하며 커플링 콘데서 교체와 캘리브레이션 결과로  시원하면서도 여유 있고 호방한 음이 나온다. 3일간  고생이 보답 받는 듯하다.  이 정도의 성능이면 4 트랙 전용 기기로서 오래 동안 잘 사용할 수 있을 것으로 생각된다.

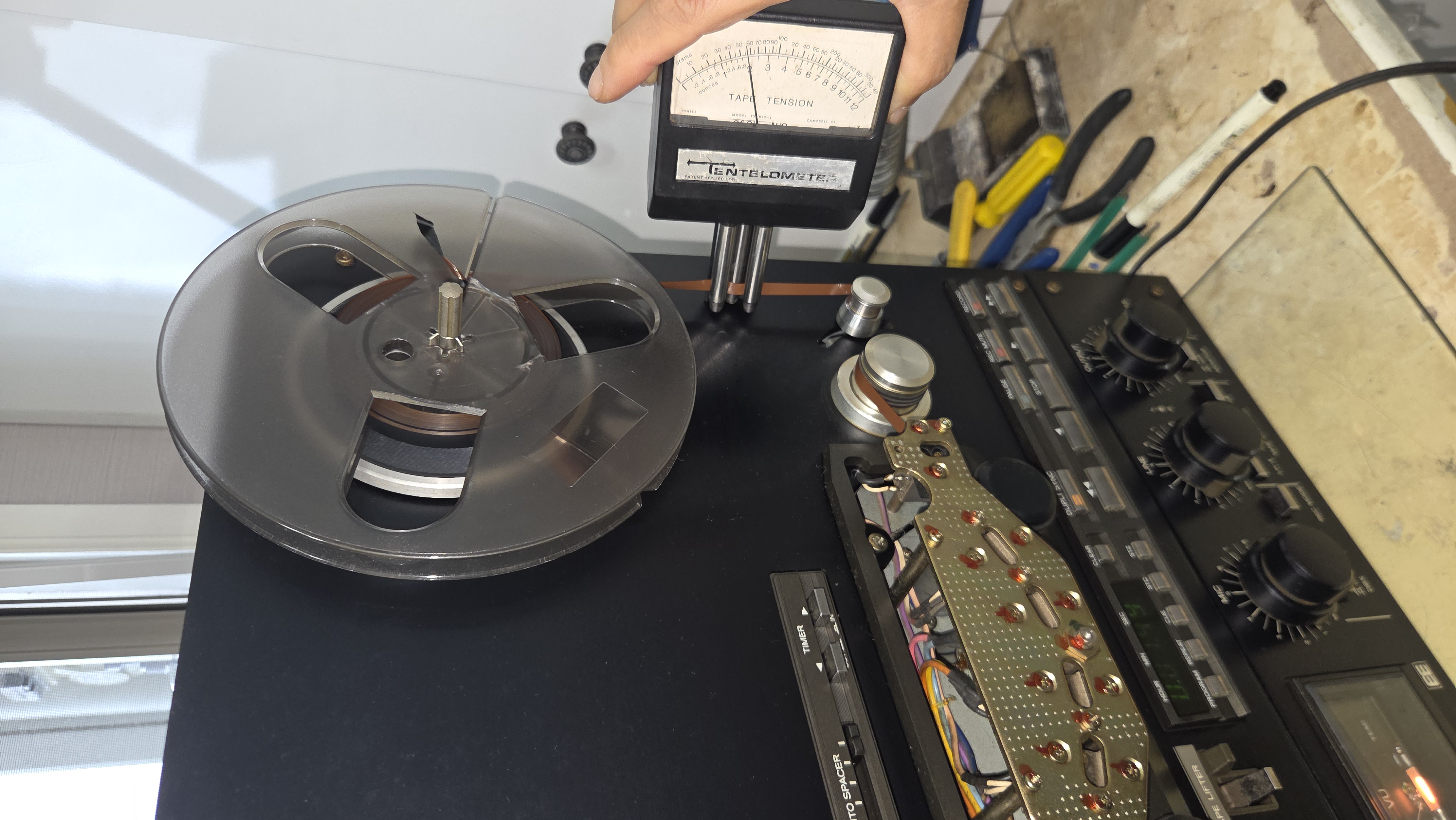

캡스턴 모터 벨트를 Ebay에서 구입하여 들어 오는데 2주 이상 걸렸다. 또한 그 동안 구하고자 하였던 Tentelometer도 손에 넣을 수 있어 밑의 사진과 같이 정확한 테이프의 Tension을 측정하여 조정할 수 있게 되었다.

캡스턴 모터 벨트를 새것으로 장착하고 양쪽 Tension arm  전압 조정을 8V로 하였더니 역방향 뿐 아니라 순방향 고속 전진도 원할 하게 되었다.

전원부에 대한 고급 오디오용 전해 콘덴서로 Recapping 작업을 하였다.

오디오 회로단에 있는 재생 및 라인 입력 단의 커플링 콘덴서를 모두 Wima 1 uF film 콘덴서 또는 10uF Nichicon Muse 무극성 콘덴서로 바꾸어 주었다.



이 기기는 양방향 재생 및 녹음이 되는 기기로 캘리브레이션 과정이 2 배 이상 복잡하다.

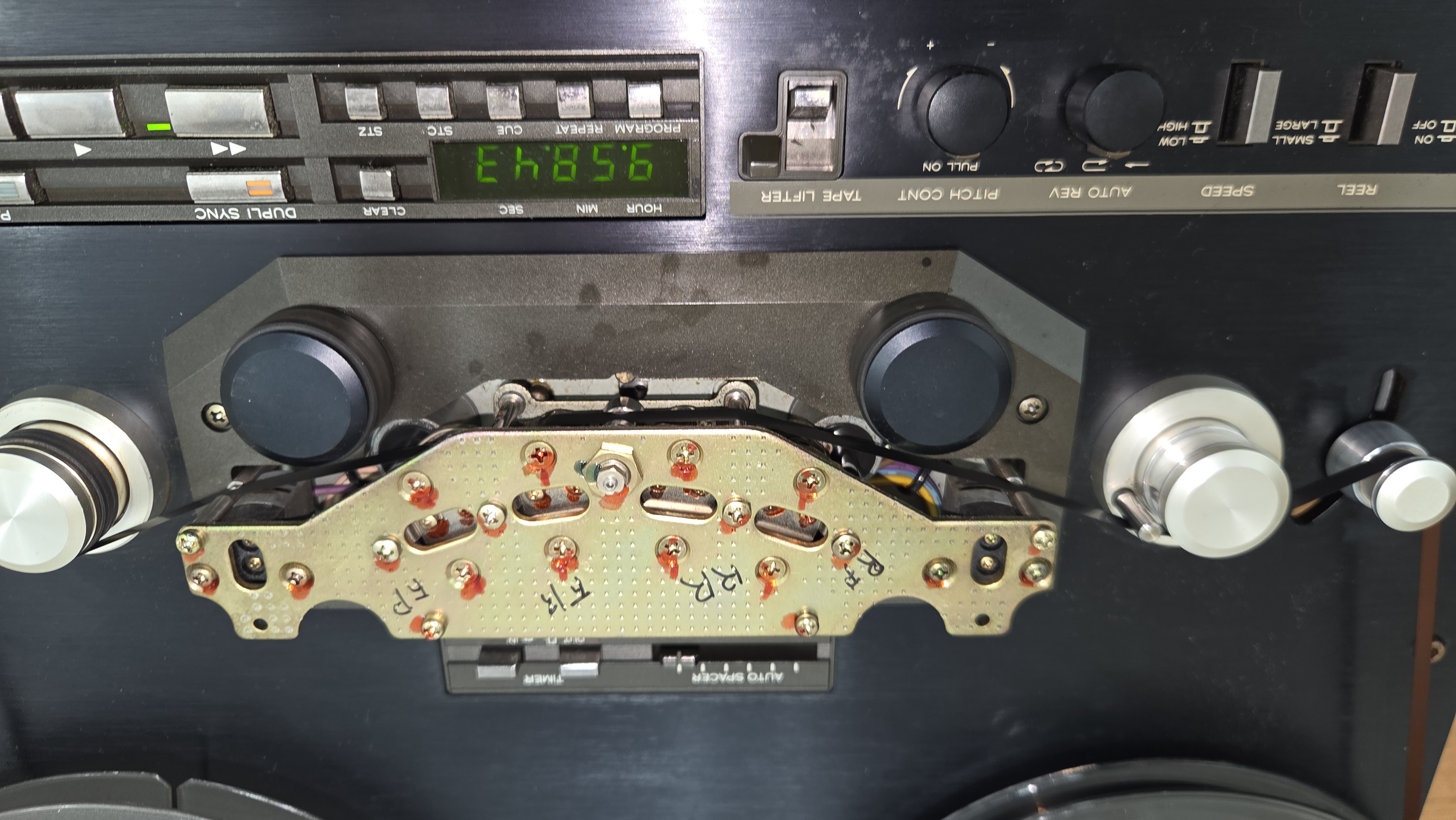

서비스 매뉴얼과 다르게 헤드 배치가 되어 일일이 다시 찾아내어 명기 해 두고 Azimuth 조정을 해야 했다.

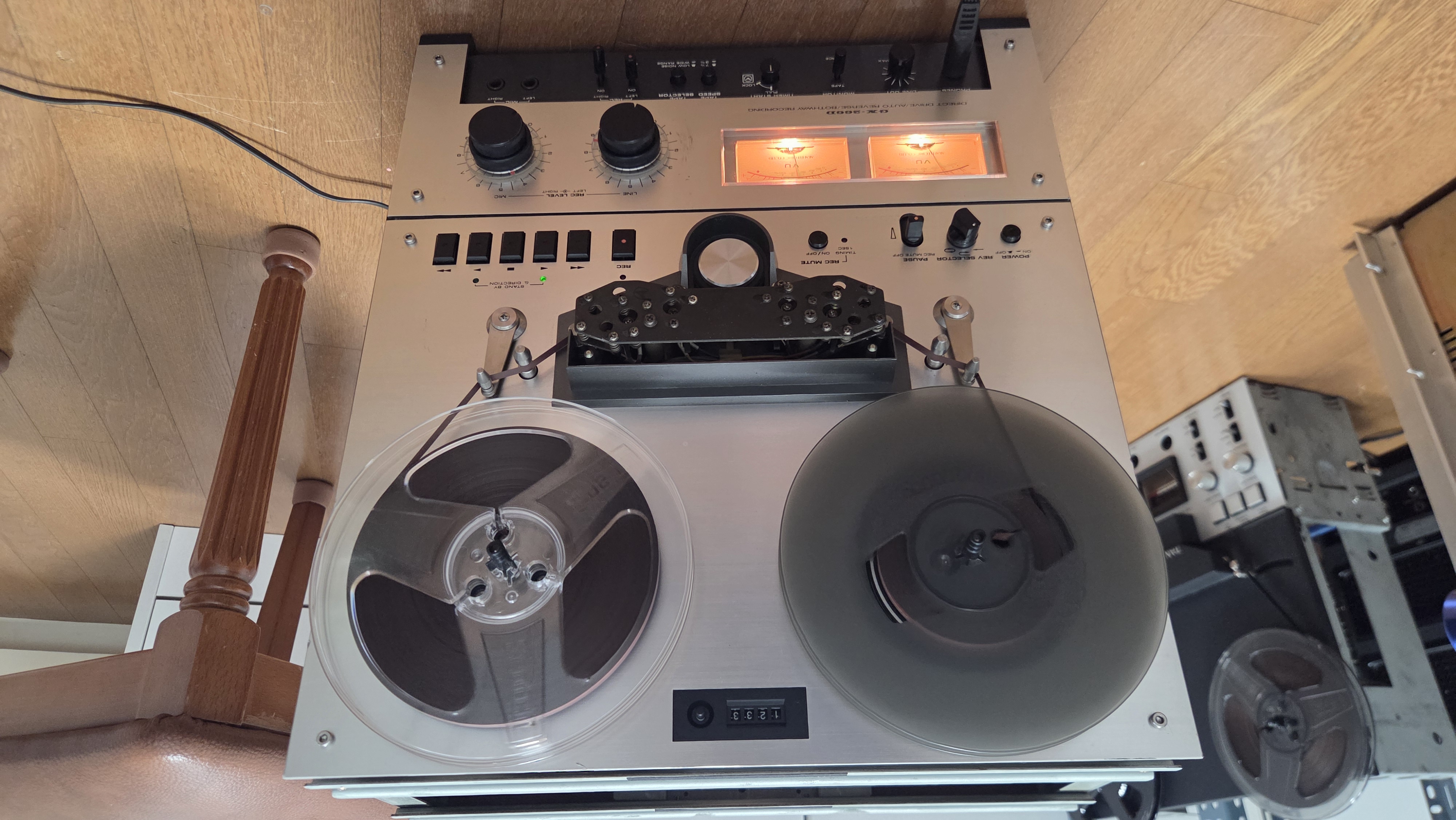

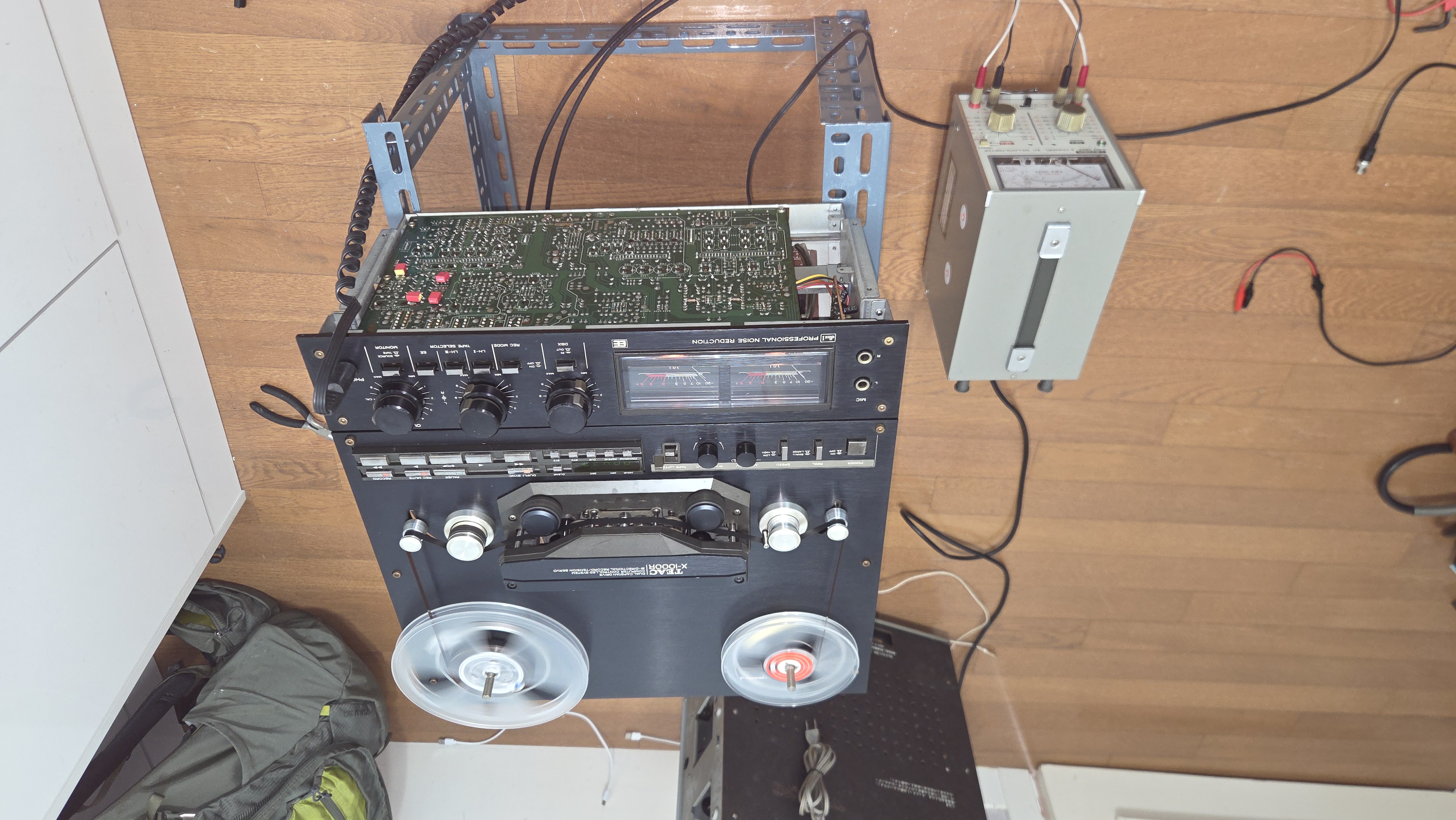

모든 과정이 끝난 후 모습.
모든 트랜스포트 기능이 정상으로 회복되었고 전원부와 오디오 회로단의 고급 오디오용 콘덴서로 Upgrade와 Calibration 이 끝나고 재생 및 녹음 테스트를 해 보니 40년전 기기라고는 믿기 힘들 만큼 생생한 음질이 얻어졌다.

다행히 헤드 마모가 거의 없어 ( 가정용으로만 가끔씩 사용한 것 같다. ) 고역 주파수에 대한 특성이 아주 우수하게 캘리브레이션 할 수 있었던 것이 가장 큰 원인 같다.

SACD 를 통해 테스트 녹음을 해 보니 원본 소스와 녹음 음질 간의 청감상 차이가 전혀 느껴지지 않는다.

처음 이 기기가 들어 왔을때는 역방향 회전만 되는 한심한 상황이었지만 거의 3주 동안 조금씩 기능을 회복하여 이제는 막 출시된 때 보다 더 좋은 성능을 내어 주게 되었다. ( 신형 커플링 콘덴서 덕분. 원래는 커플링 콘덴서가 일반 및 저 누설 전해 콘덴서로만 구성 되어 있었다. )
뿌듯한 보람과 함께 릴 데크 만지는 재미를 한없이 느끼게 했던 하루가 되었다.

추가 작업. 2026년 1월

  다시 한번 정밀 캘리브레이션을 하고 마쳤다.


이번에 의뢰받은 아카이 릴 데크GX 266D. 헤드를 모두 6개 갖고 있어. 양방향으로 재생 및 녹음이 되는 아 좋은 모델이다.

의뢰하신 분은 사용하다가 갑자기 테이프가 정신없이 빠르게 돌아가는 현상을 보인다고 했다.

그리고 재생 시에 약간의 잔류 노이즈가 섞여서  재생된다고 하며 전체적인 점검과 오버홀 캘리브레이션을 부탁하셨다.

아카이의 전형적인 고장 증세로 이것은 캡스톤 모터를 제어하는 트랜지스터가 파괴되었기 때문이다.

이 트랜지스터는 방열이 매우 중요하다.

실로  엄청난 열을 내고 있기 때문에 신품 트랜지스터로 교체하더라도 방열이 되지 않으면 얼마가지 않아 또 또다시 속도가 빨라지게 된다

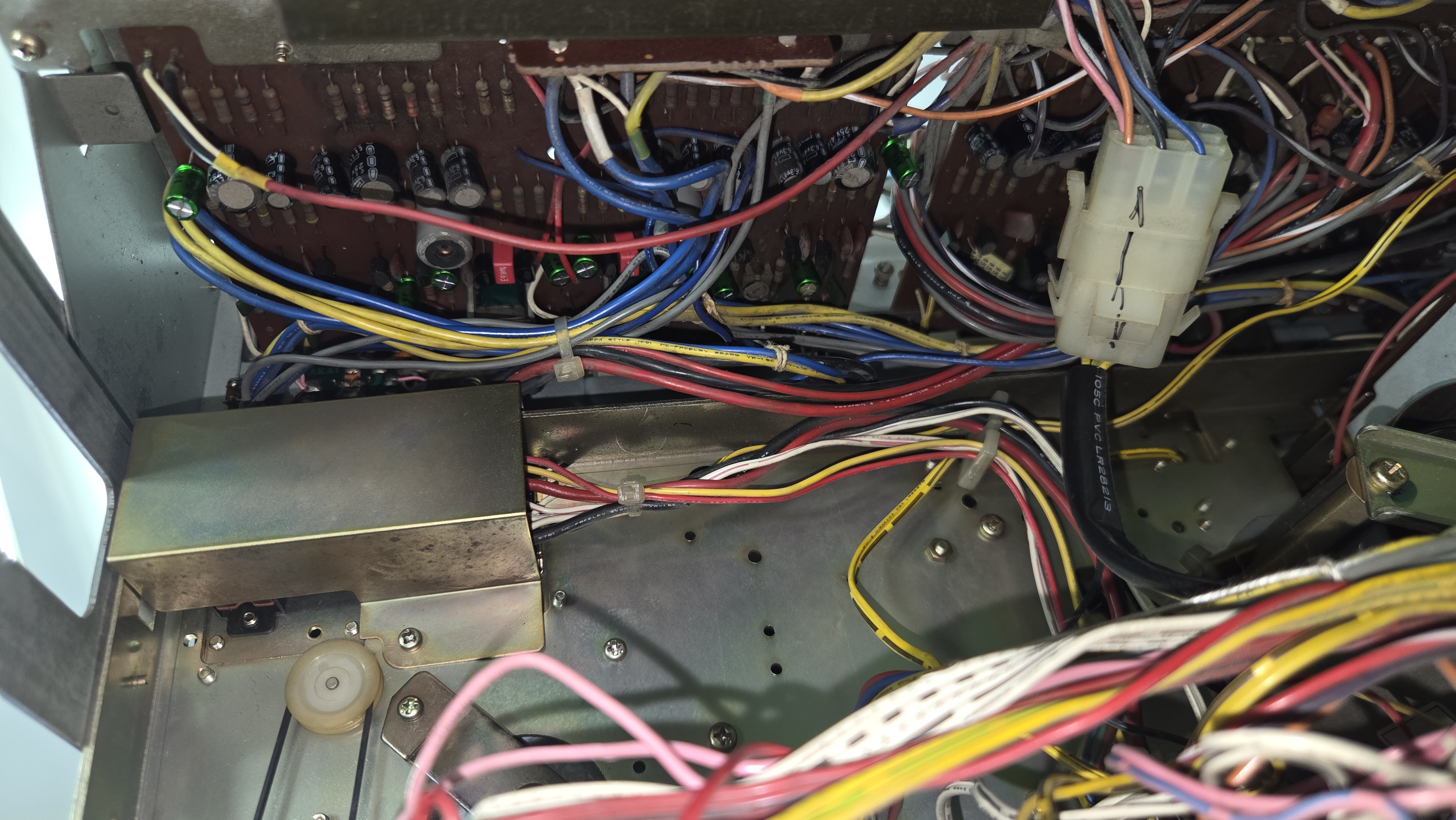

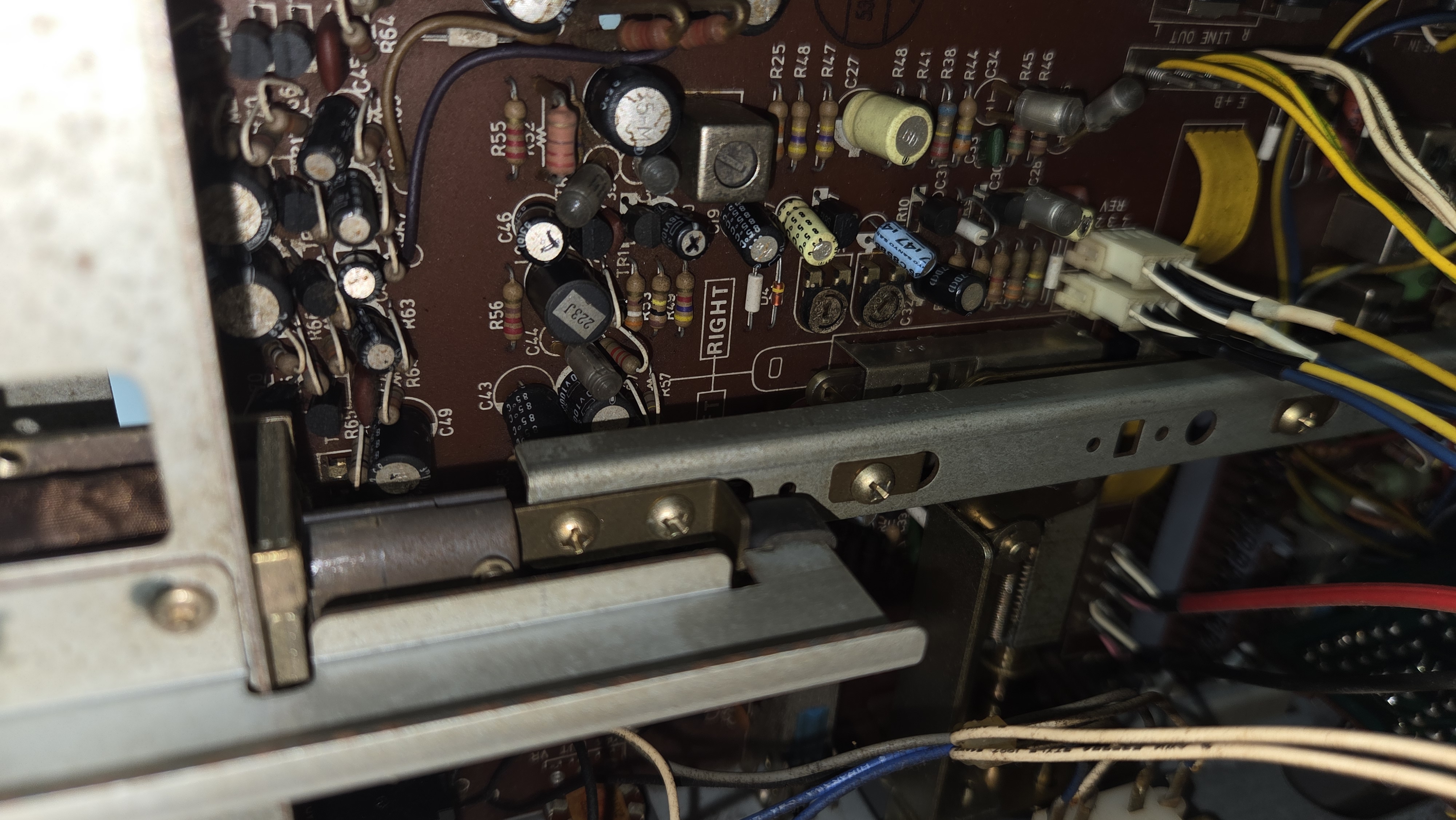

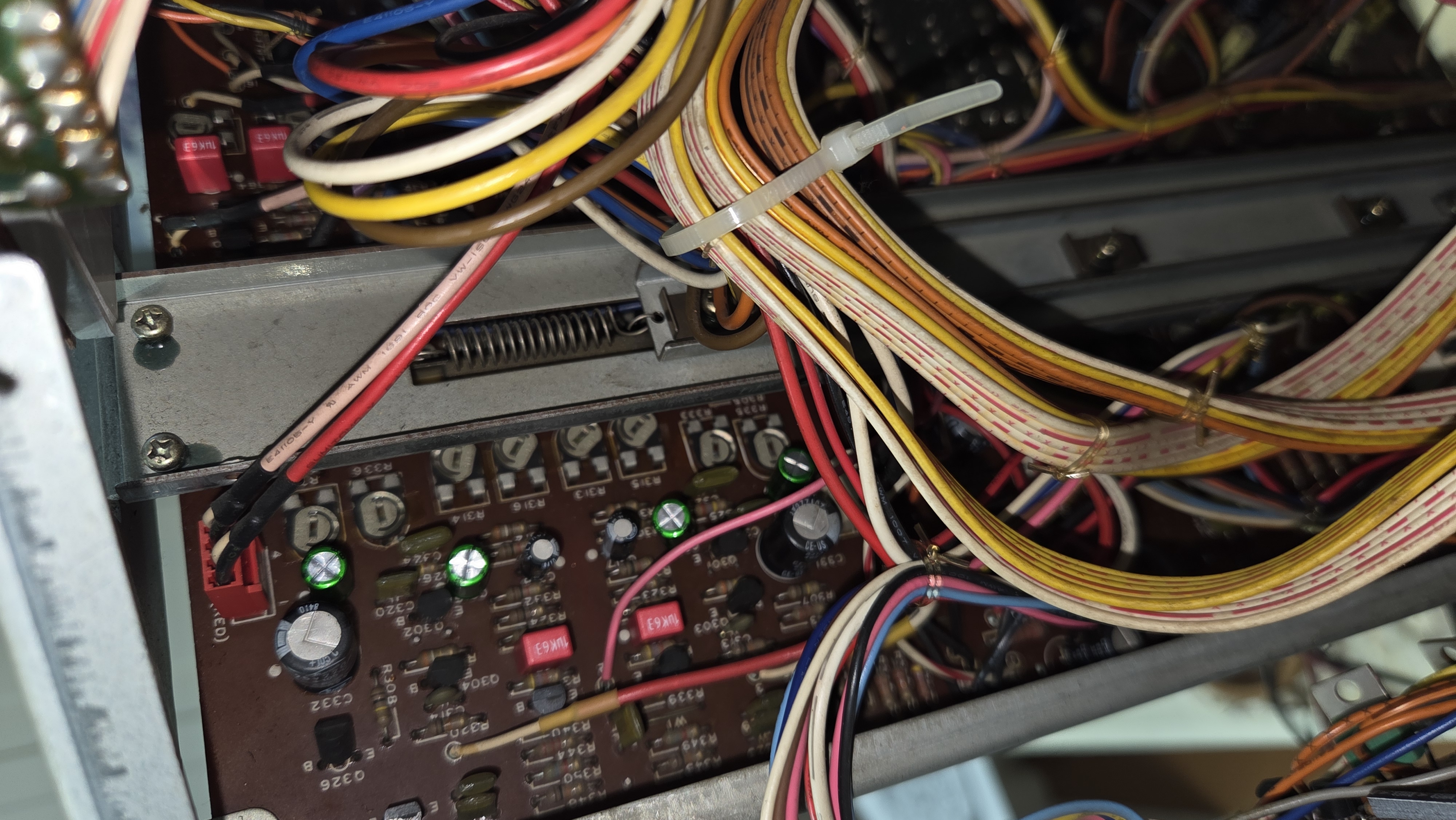

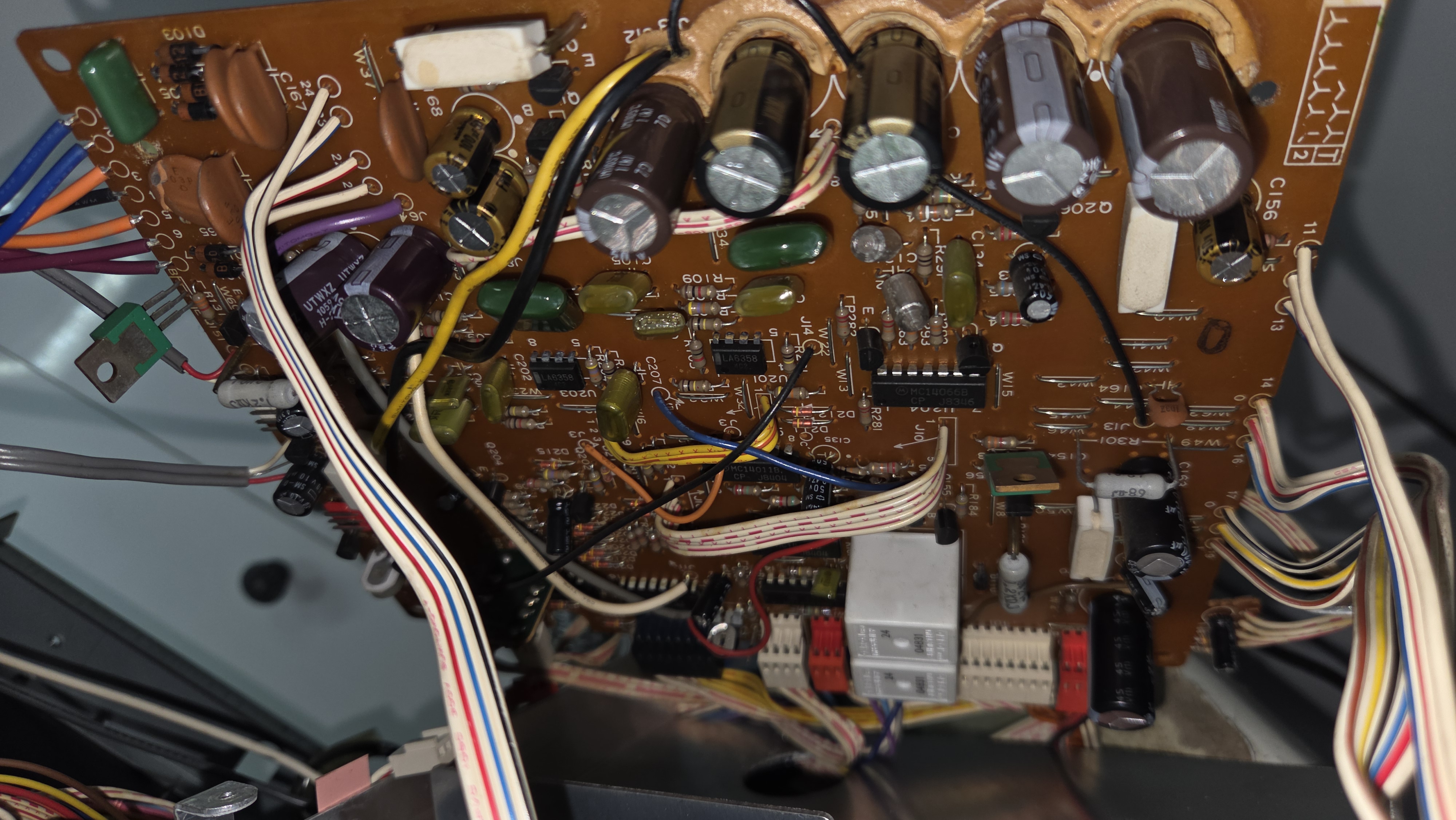

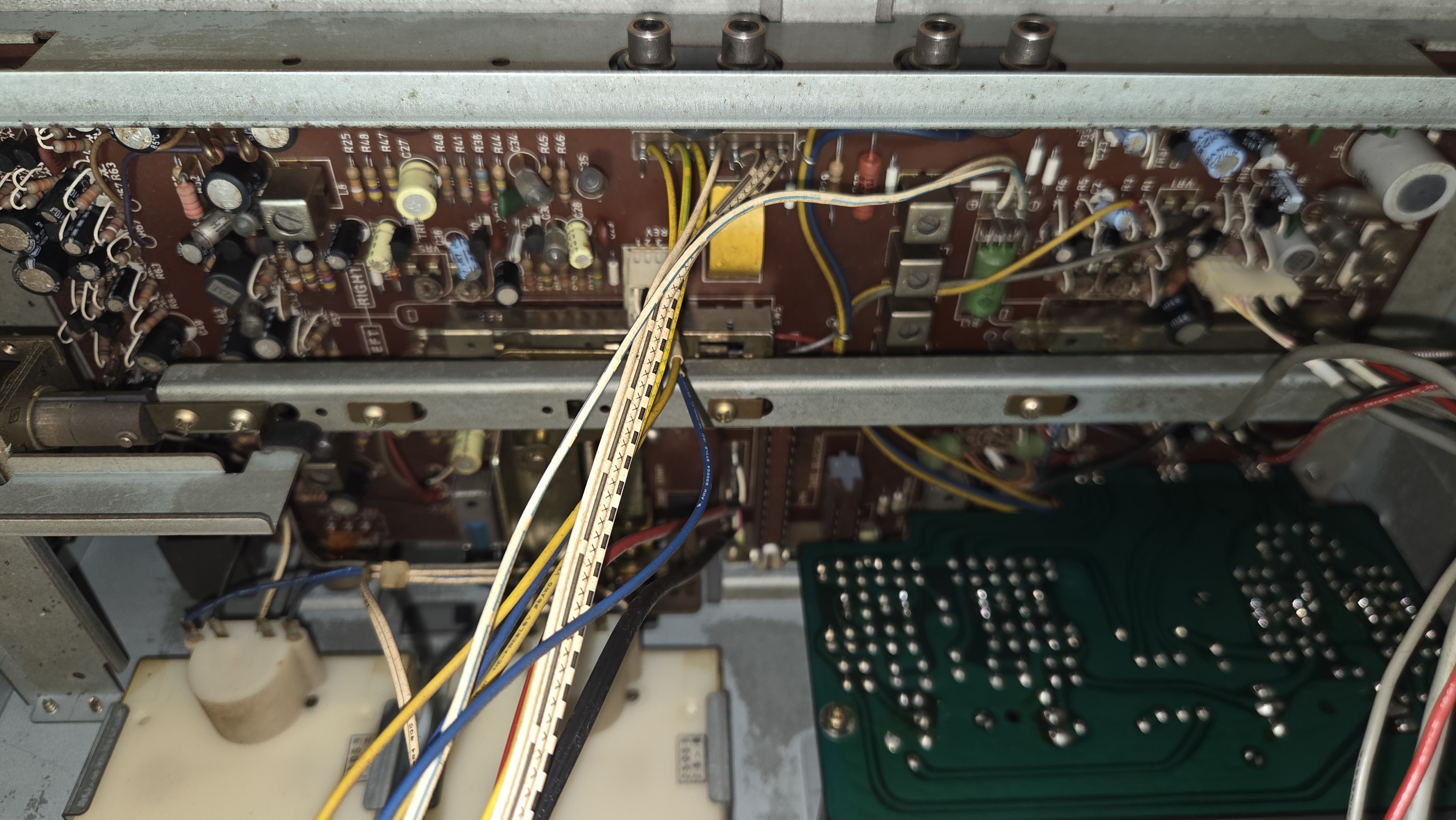

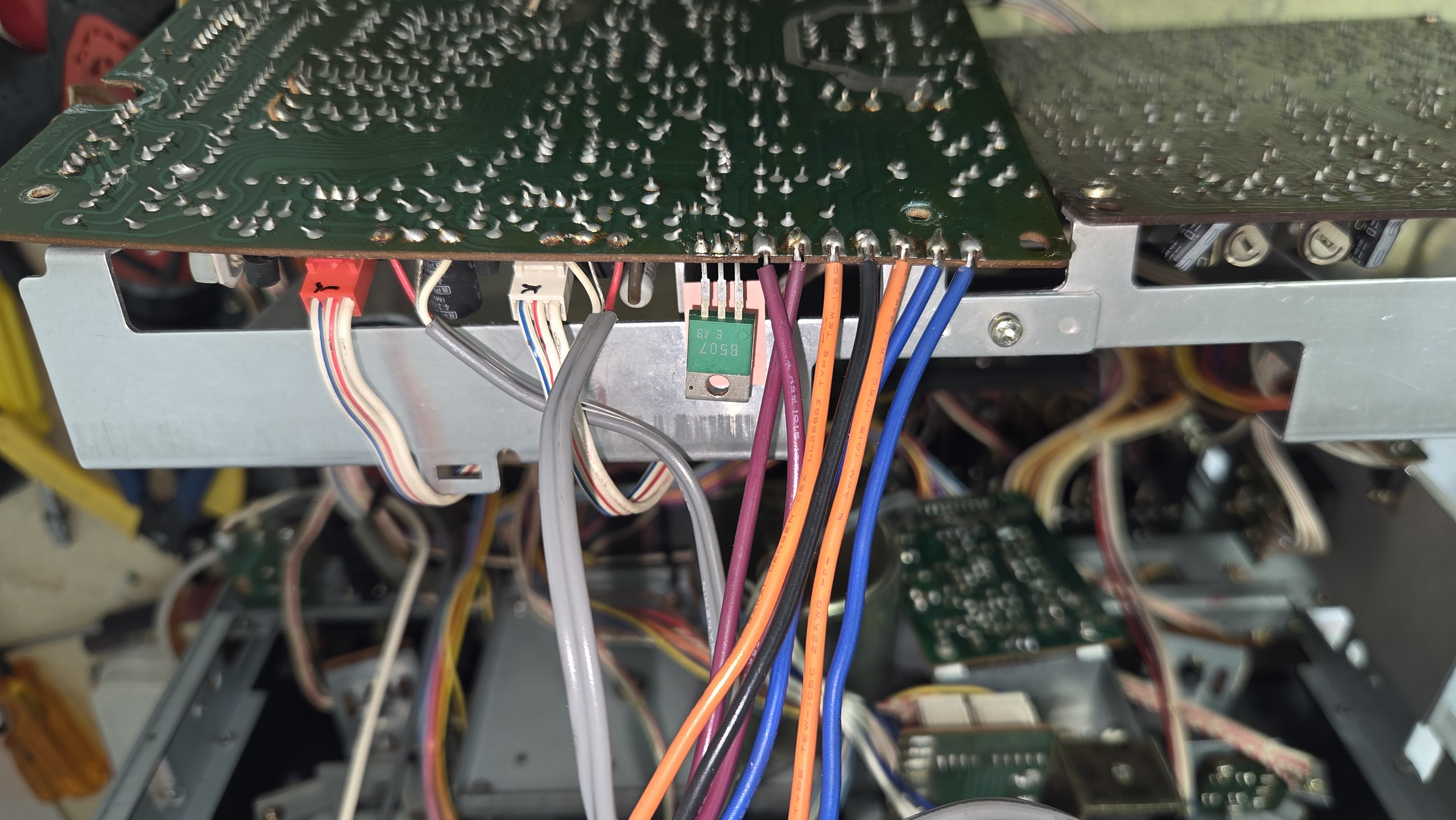

개조 전에 내부 회로 모습. 음질적으로 중요한 커플링 컨덴서를 대부분 일반 전해 콘덴서로 사용하고 있다

음질적으로 중요한 오디오 회로단에 대해서 커플링 컨덴서를 독일제 wima 필름 컨덴서 또는 일본 니치콘사의 무극성 muse 컨덴서로 교체하였다.

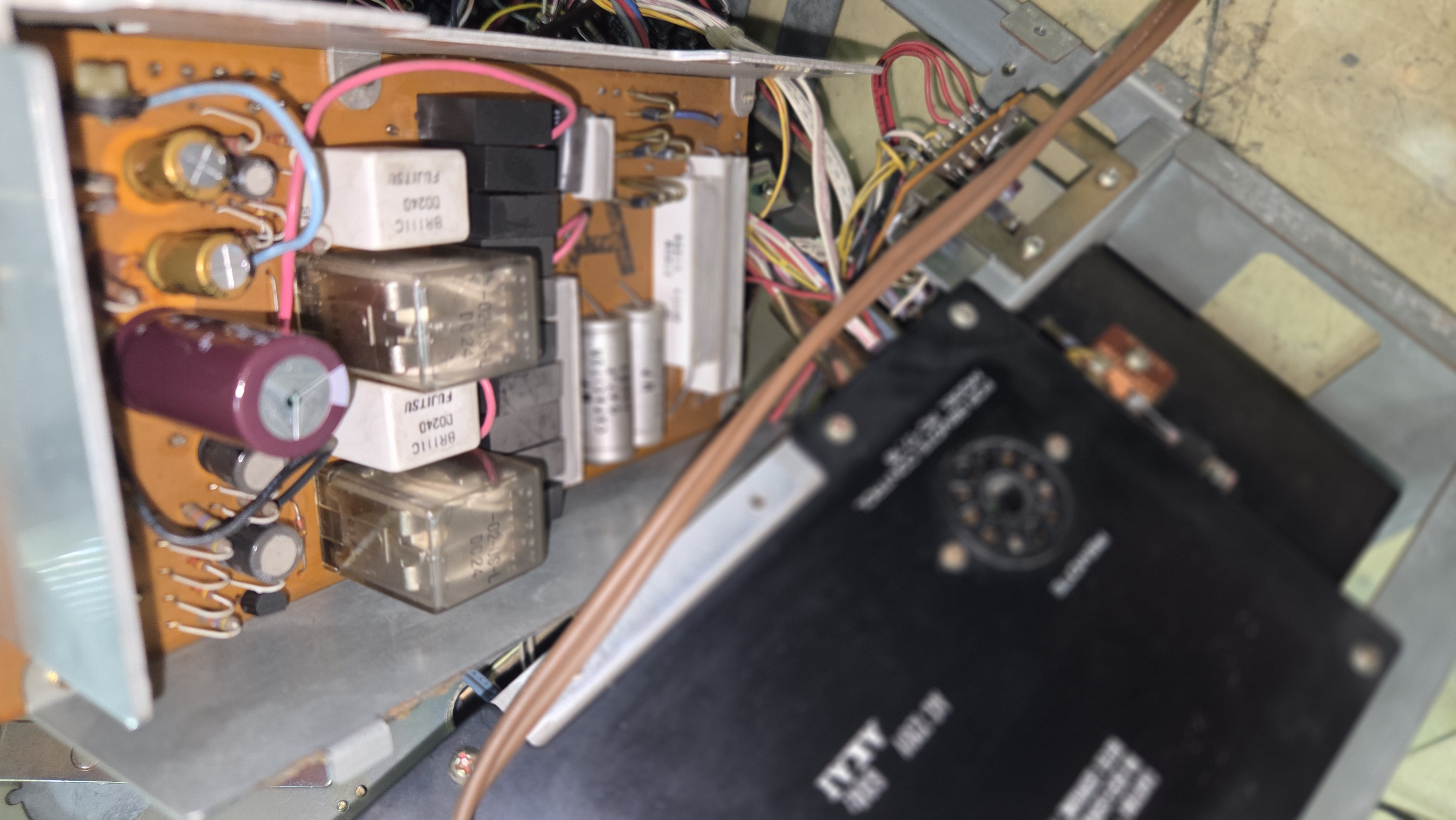

전원부 및 제어 보드 모드 상태가 좋고 이상이 없어 이곳은 건드리지 않았다.

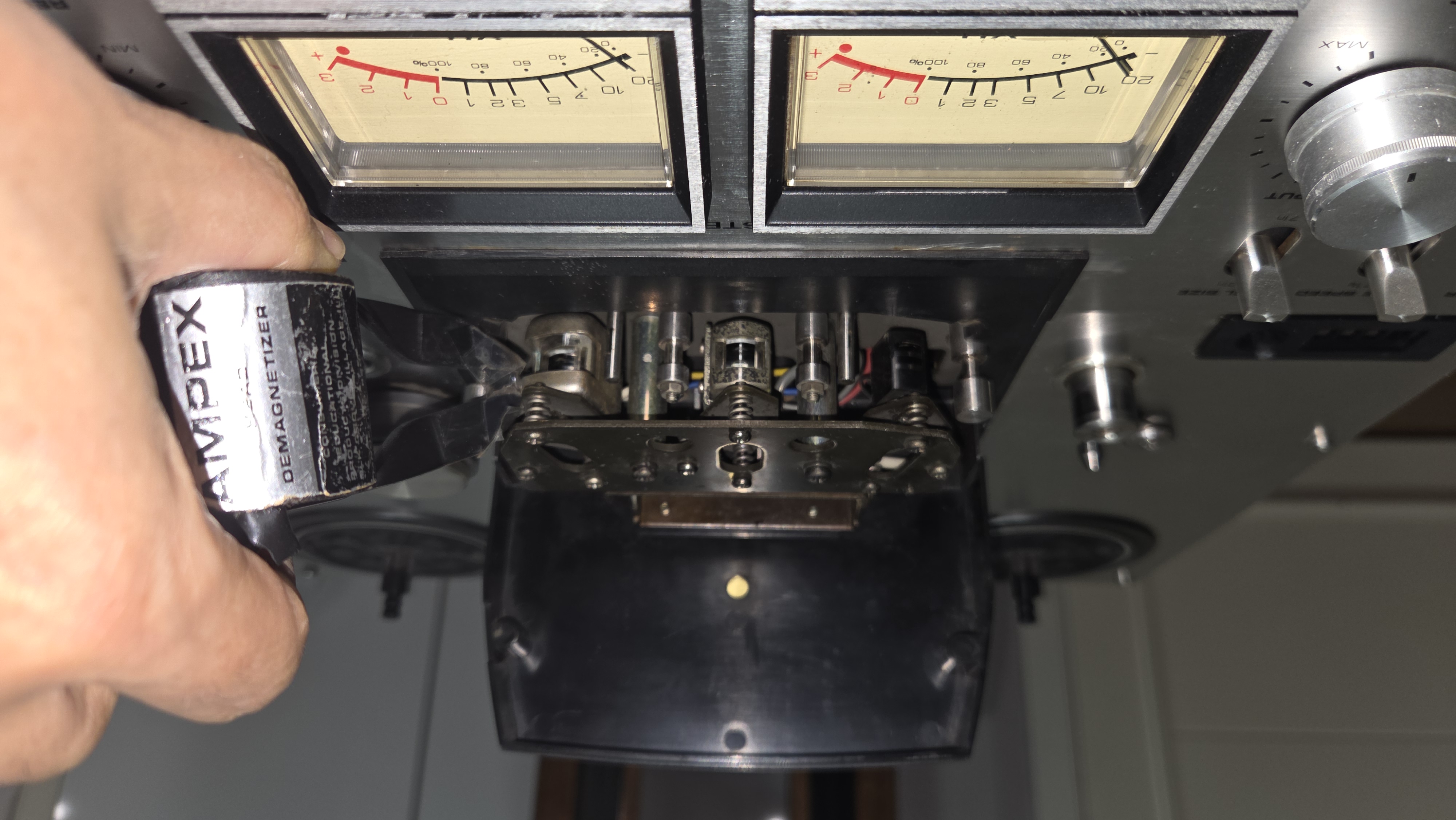

캘리브레이션 시작하기 전에 헤드를 모두 깨끗이 닦고 demagneizer로 자성을 제거해 둔다.

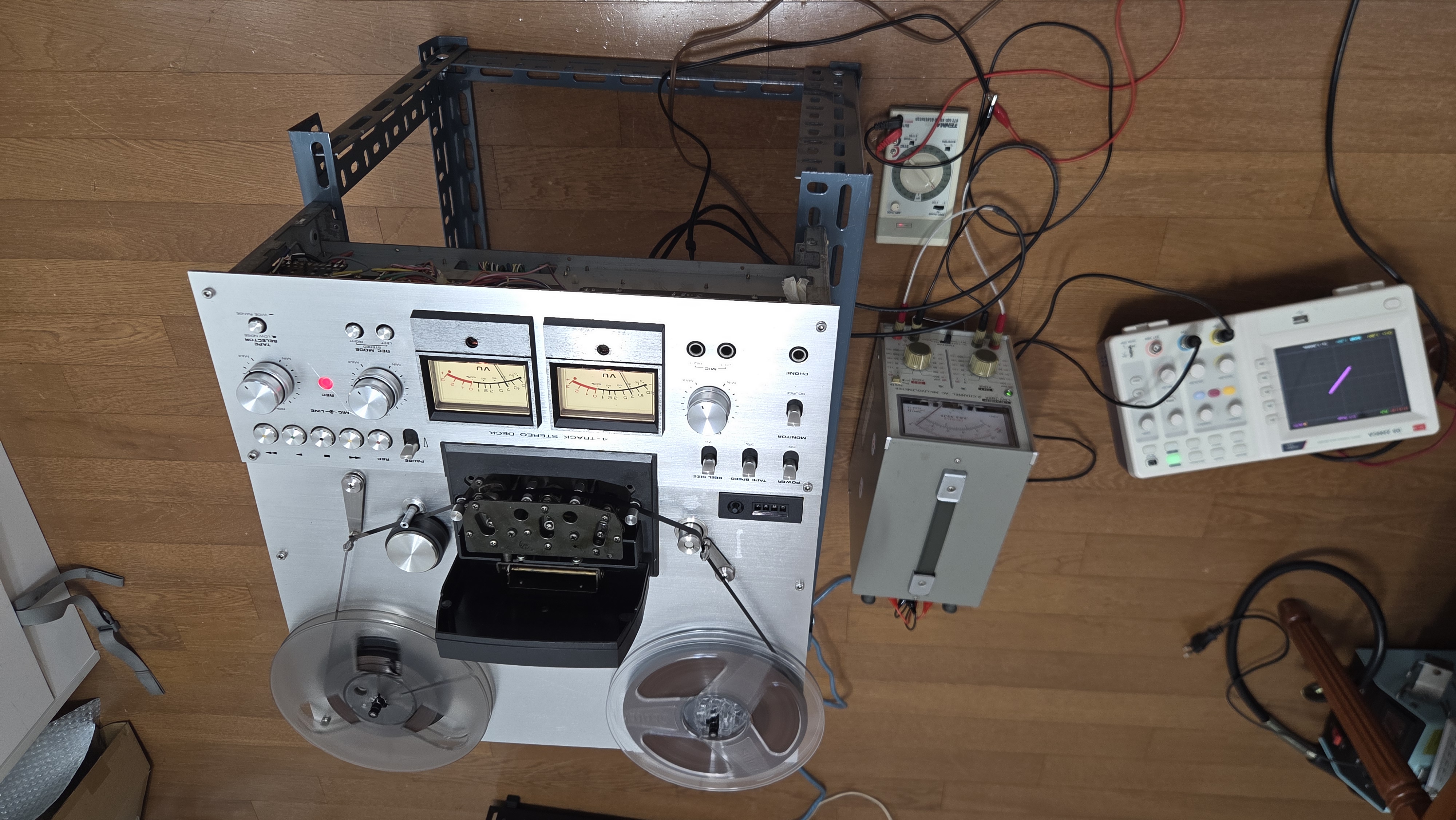

캘리포레이션 중의 모습. 오디오 발진기와 이연상 오실로스코프 그리고 VTVM이 사용된다.

모든 과정을 끝난 후에 캘리브레이션이 매우 깔끔하게 잘 진행되었다.

정방향 및 역방향 재생은 물론 녹음 특성도 거의 완벽에 가까운 상태로 얻어졌다.


아카이 데크는 특히 그들이 자랑했던 유리 재질의 헤드로서 마모가 적기 때문에에 고역 특성에 아주 잘 나오는 것이 특징이며 장점이다.

커플링 콘덴스를 오디오용 고급 콘덴서로 교체해서인지 음이  아주 생생하고 발랄한 느낌이 든다.

이렇게 수리 및 네 그 업그레이드 캘리브레이션이 잘 끝나고 나면 기분이 매우 좋아진다.

2025년 9월 9일
