진공관식 Tape head amp

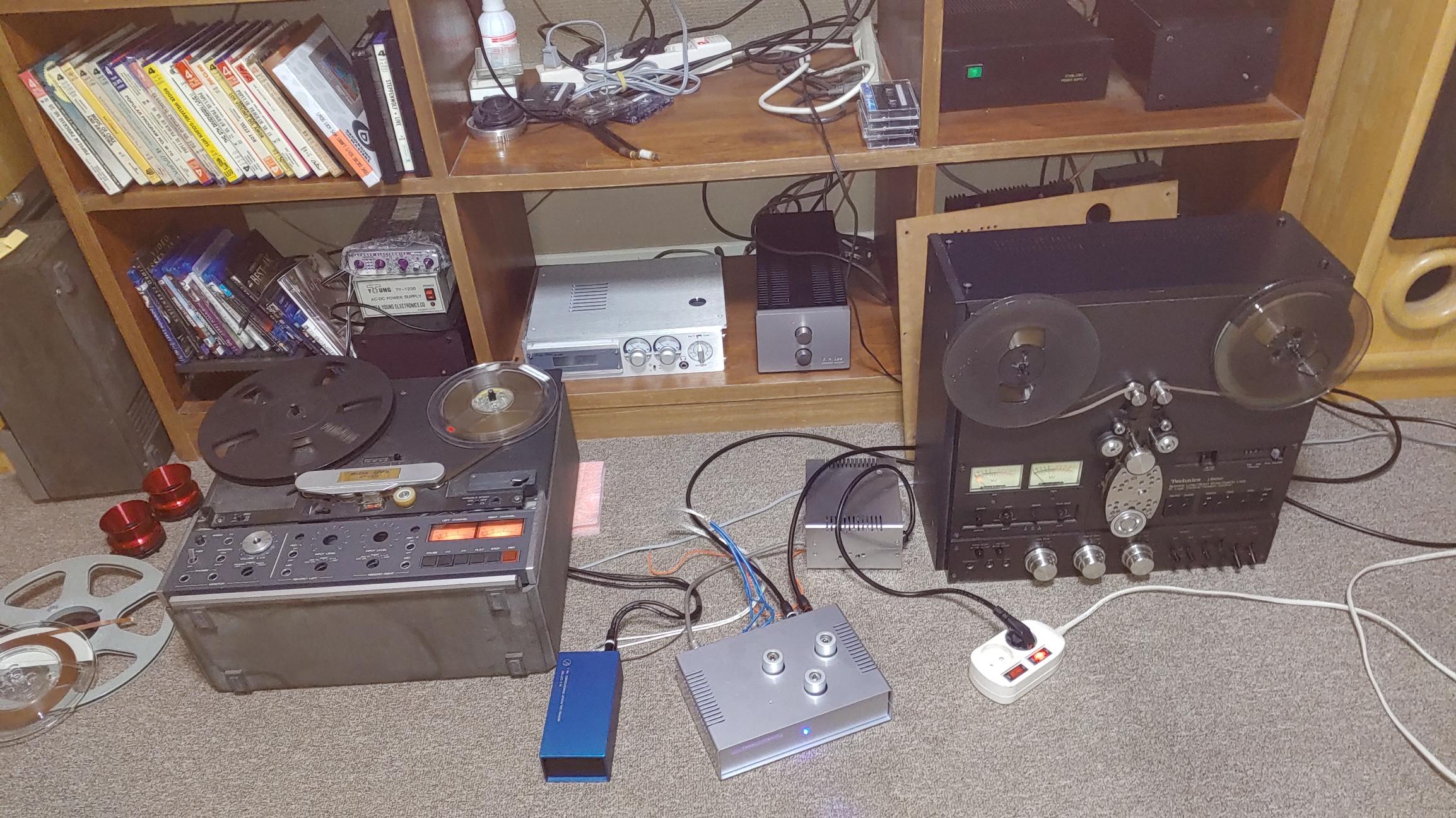

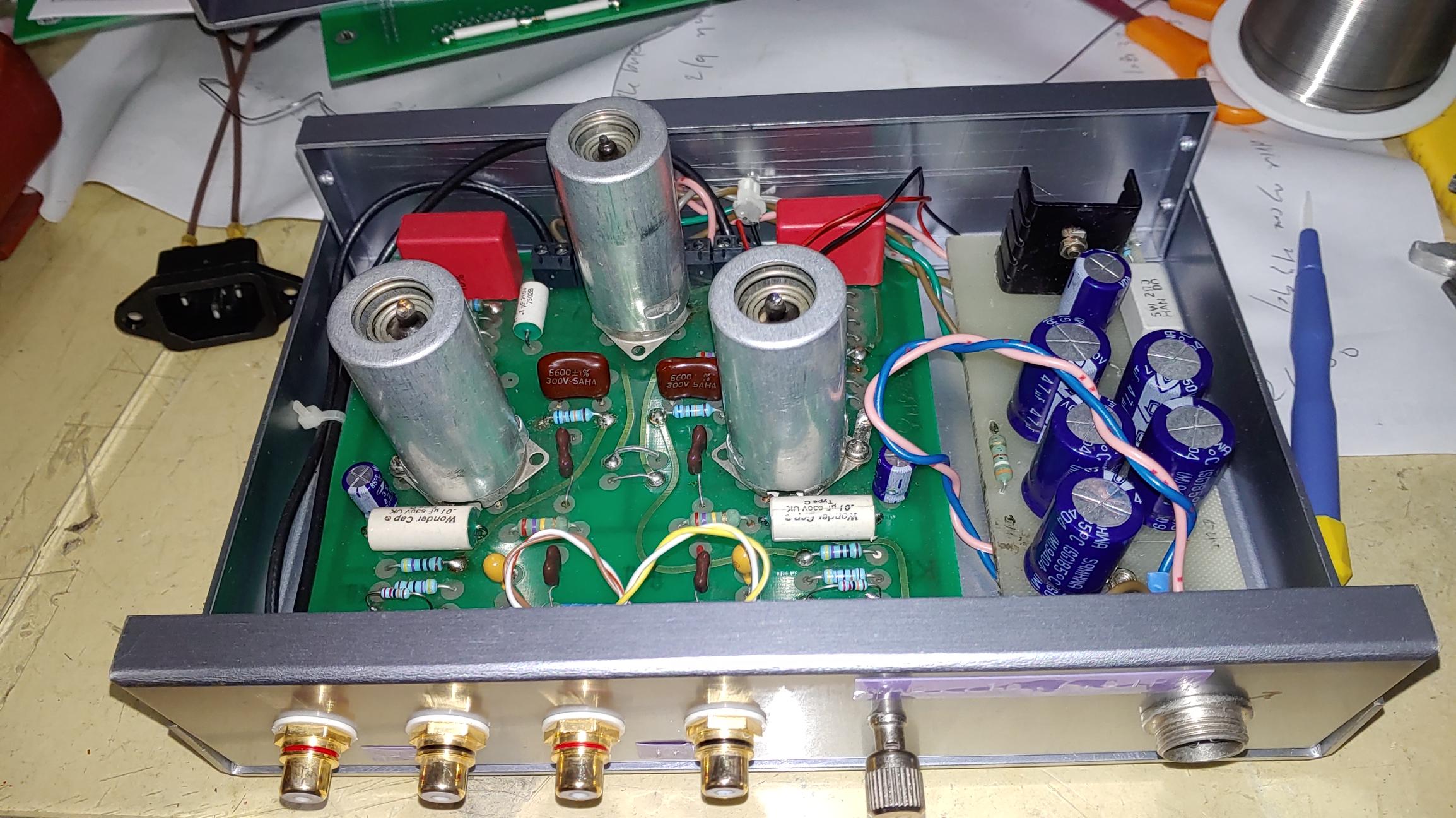

마란쯔 7 진공관 프리 앰프의 포노단 회로를 기본으로 EQ단 재 설계.

텔레푼켄의 ECC83 진공관 3개를 사용 하여  K-K NF EQ 방식의 회로.

NAB high speed EQ에 대응하여 15와 7 1/2ips 속도 테이프 재생이 가능.

테이프 단의 출력이 2 mV정도여서 약간 낮은 MM 카트릿지 정도이나 청감상도 그렇고 입력의 세기가 낮은 듯하여 전단에 MC 승압 트랜스포머의 명기인 M.C. Cotter Mk2를 사용 했더니 소리가 풍성.


승압비가 1:16 이어 조금 과한 듯. 1:8 정도의 Lundahl input 트랜스포머를 사용하면 적당 할 것 같음.

추후로 EQ 소자에 셀렉터 또는 릴레이를 사용하여 CCIR EQ 또는 3 헤드 방식의 카세트 데크와 접속 하여도 사용 할 수 있게 해 볼 예정.

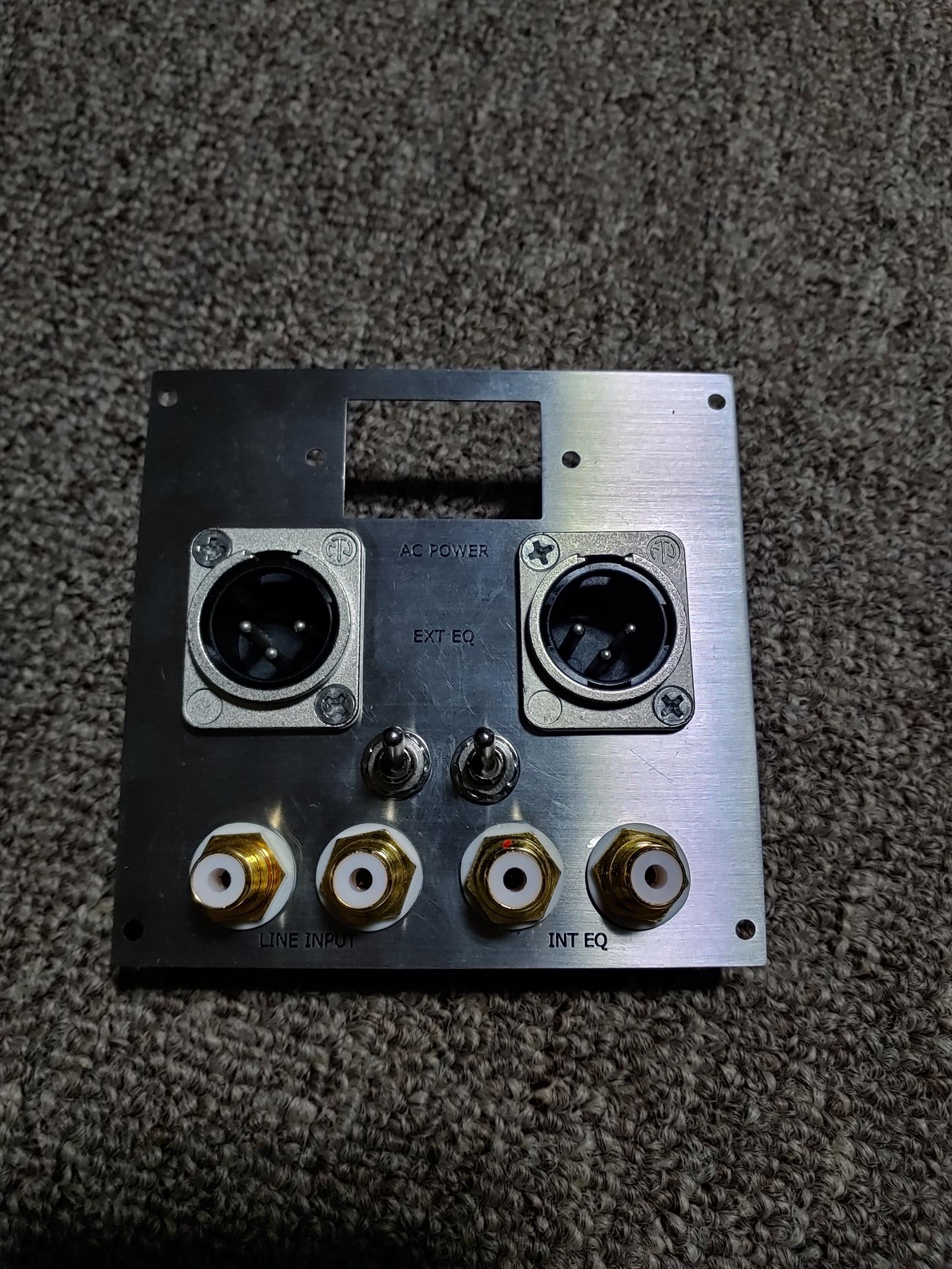

Revox B77의 뒷면 단자를 변경 .
셀렉터 스위치로 내부 Reproduce amp 보드로 갈지, 3핀 balanced XLR 단자를 통해 헤드 출력을 바로 외부로 보낼지 선택 할 수 있게 하였다.
