궁극의 테이프 헤드 앰프 설계 중

가네다 앰프 회로에 셀렉터로 NAB Hi와 Low ,CCIR, 카세트 70uS와 120 uS의 5가지 EQ를 선택 할 수 있게 하려고 합니다.
셀렉터에 5V나 12V 전원을 해당 EQ에 해당하는 트랜지스터의 베이스를 turn on 할 수 있게 하면 EQ회로를 간결하게 또 잡음 유발 없이 처리 할 수 있을 것 같습니다.

모노 구성으로 하여 2 개의 PCB를 사용하고 전원은 지난번에 사용했던 LT1965과 3015를 사용하고요.
일단 현재 나와 있는 상용 테이프 헤드 앰프에 대해서 찾아 보았습니다.

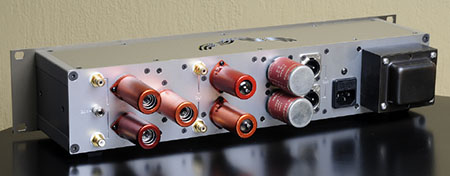

메릴 오디오 MASTER Tape Head Preamp
16000 달러 : 트랜지스터 식으로 가장 고가이다.
https://www.merrillaudio.net/product/master-tape-head-preamp/

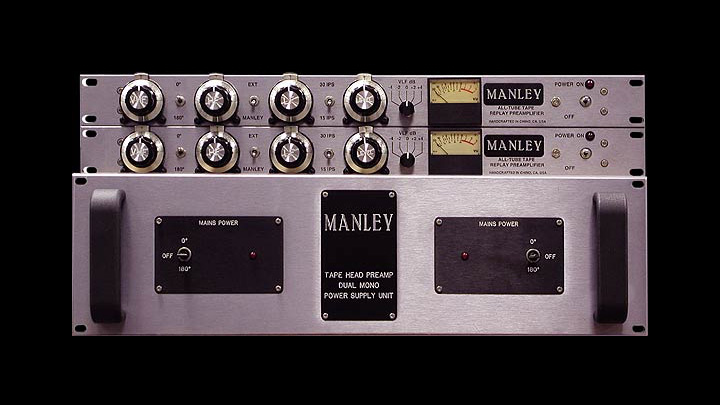

Manley audio
진공관식 : 현재 생산 중지 (?)
https://www.manley.com/legacy/thpa

doshiaudio 진공관식

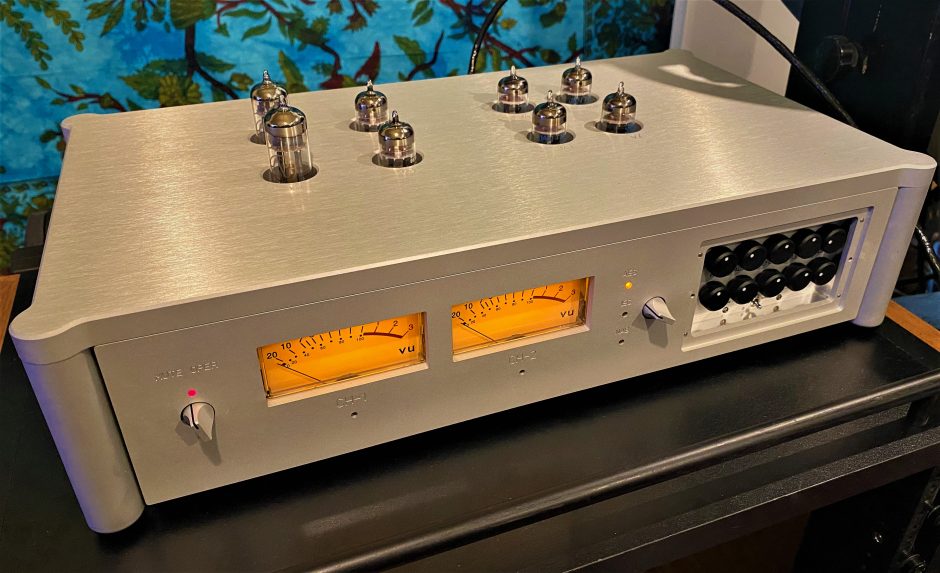

https://doshiaudio.com/portfolio-items/evolution-tape-preamplifier/

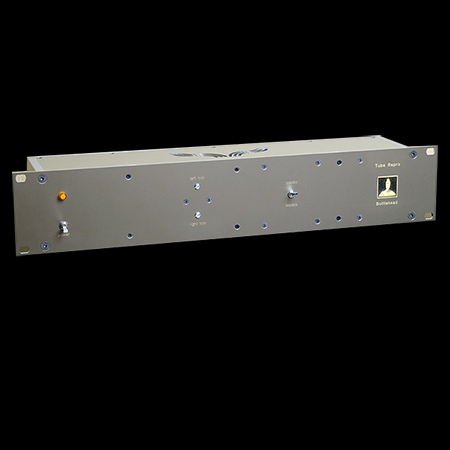

bottlehead 진공관식
https://bottlehead.com/product/tube-repro/

우리가 필요로 하는 테이프 헤드 앰프는 다음과 같은 포맷에 대응할 수 있게 한다.
릴 테이프 데크와 카세트 데크 모두 사용하게 하며 카세트 테이프 데크에서 나오는 출력은 MC 포노 카트릿지에서 나오는 정도의 1mV 이하의 출력이 나오므로 회로 전단에 MC 트랜스포머를 입력 트랜스포머( 선택적으로 )로 사용할 수 있도록 한다.

다행히 CCIR만 제외하고 나머지 EQ의 저역 시정수는 3180 uS로 동일하며 High 시정수가 다른데 이는 EQ 회로 단의 저항 값을 트랜지스터의 On, Off 동작으로 선택 스위치 역활을 하게 함으로 음질적으로 유리하게 해결 할 수 있다.

	Low 시정수	High 시정수
CCIR 15 ips	-	35 uS
NAB 15 와 7 1/2 ips	3180 uS	50 uS
NAB 3 3/4 ips	3180 uS	90 uS
Cassette Metal, Chrome	3180 uS	70 uS
Cassette normal	3180 uS	120 uS

트랜지스터와 진공관식 2 가지 방법으로 구성할 수 있는데 지나번에는 마란쯔 7 프리앰프 회로를 사용한 진공관식으로 만들어 보았으므로 이번에는 트랜지스터식으로 만들어 보려 한다.

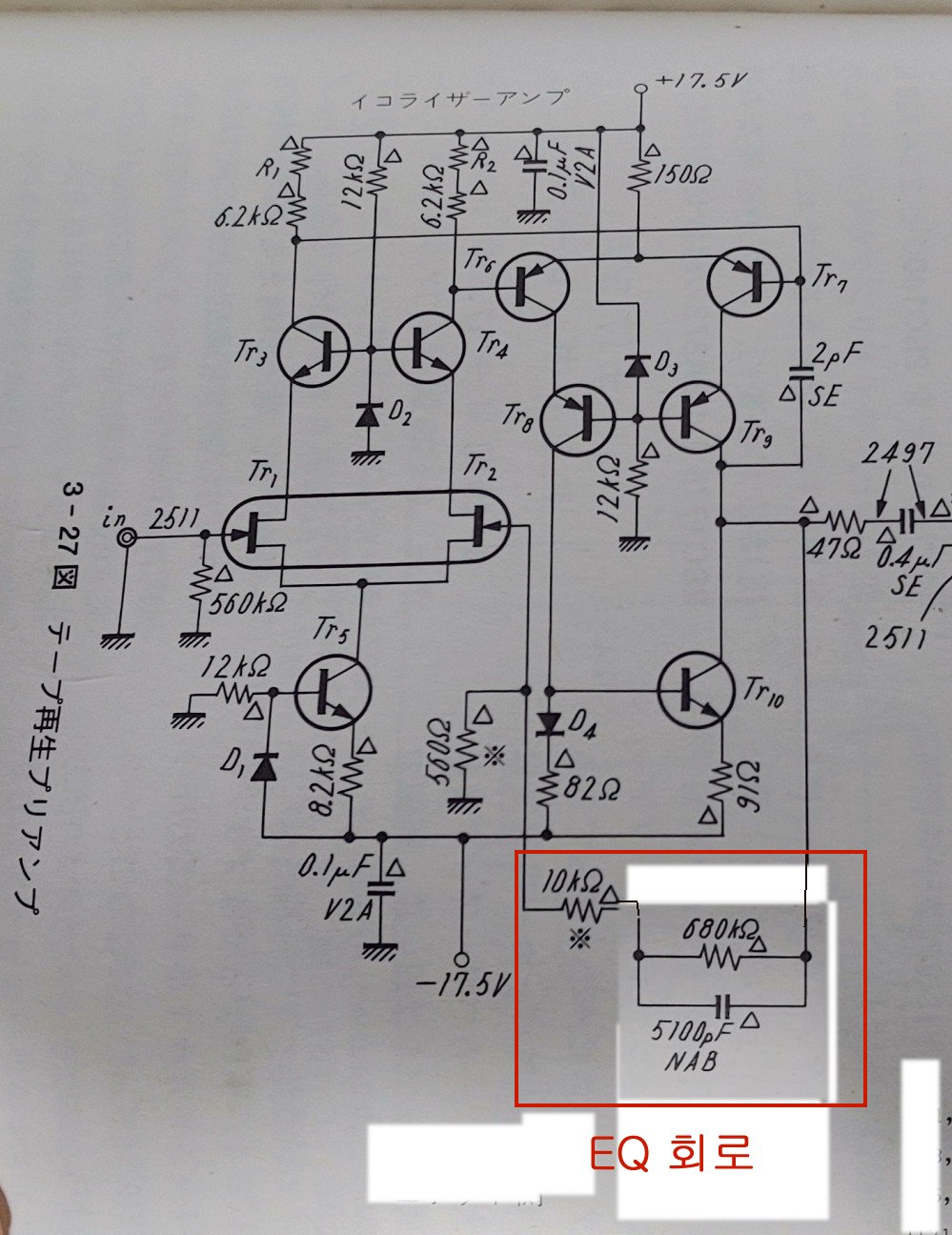

기본이 되는 회로는 이른바 가네다 회로 라고 하는 것으로 일본 무선과 실험 잡지에 장기간에 걸쳐 연재된 자작 앰프 회로이다.
DC 앰프 중 매우 우수한 회로로 정평이 난 회로인데 +,-17.5V의 높은 전압을 가해 다이나믹 레인지가 높고 컴플리멘트리 회로로서 마지막 단의 커플링 콘덴서를 제외하고는 올 직결하여 음의 투명성을 높인다. (거의 모든 릴 테이프 데크와 카세트 데크는 증폭 회로단에 + 전원만을 사용하기 때문에 중간 중간에 커플링 콘덴서가 많이 들어가 있다. )

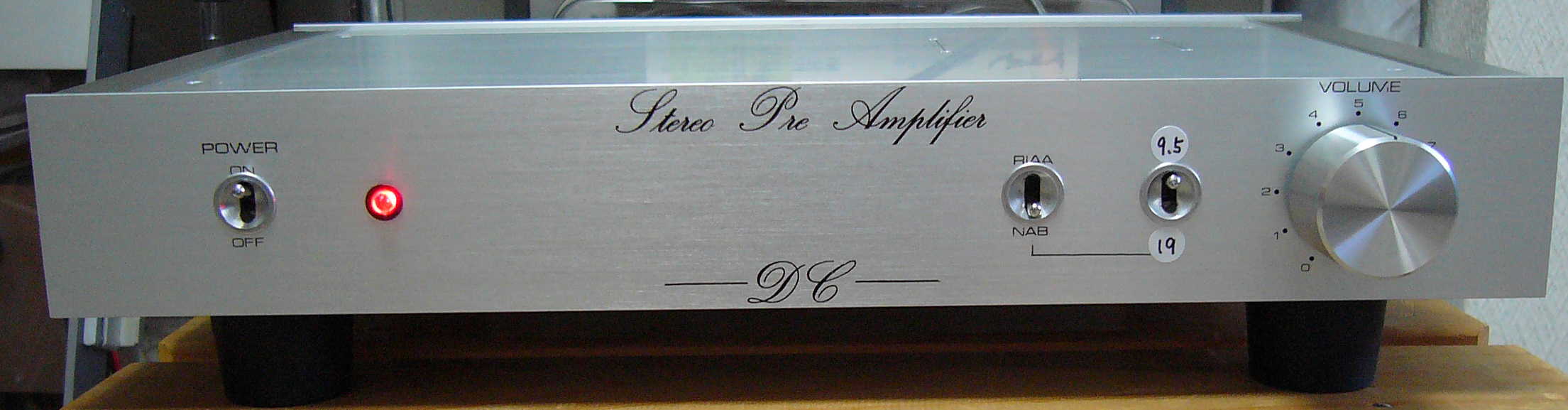

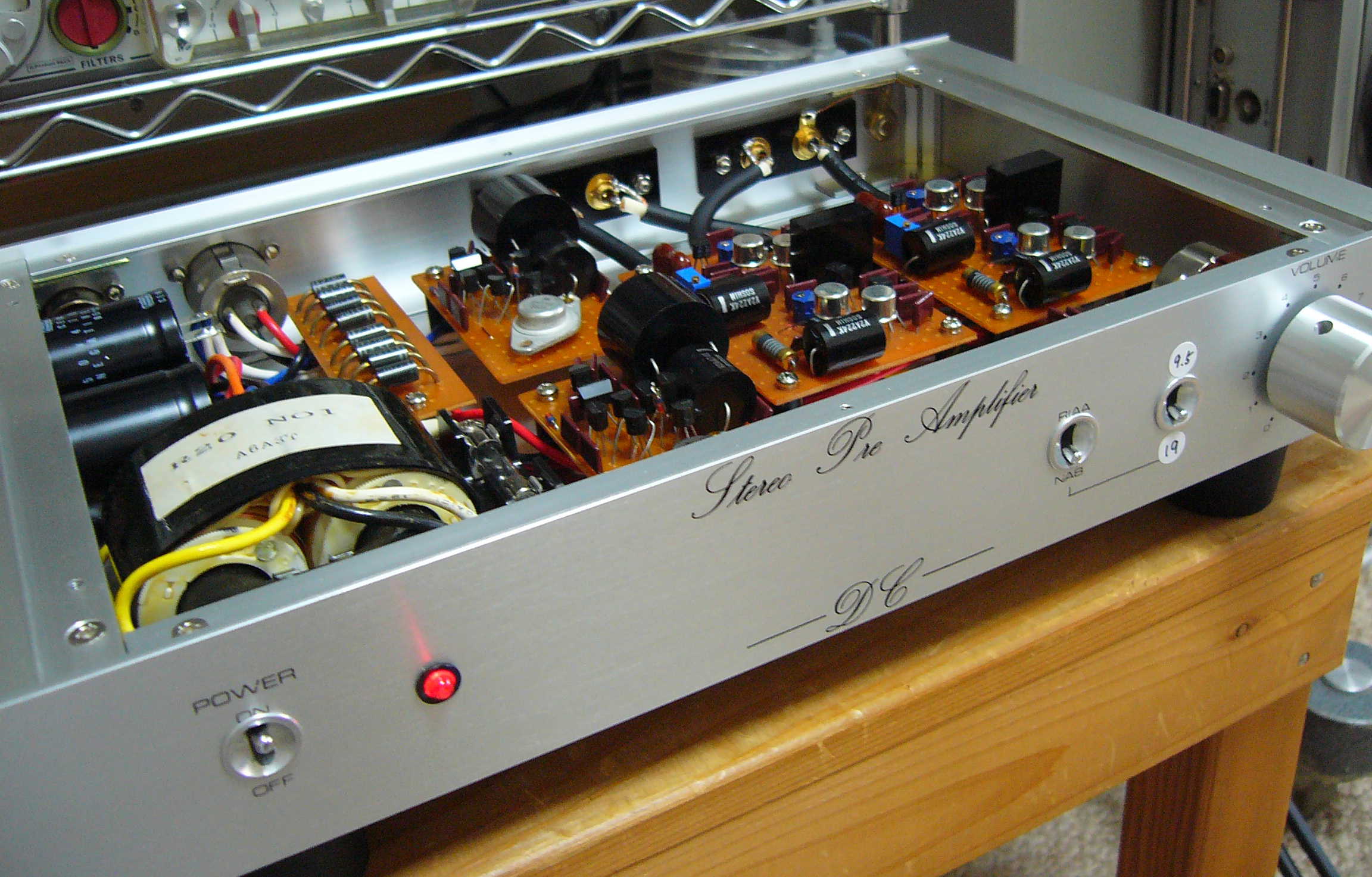

일본의 오디오 애호가가 나그라 T audio 릴 데크와 조합하여 사용하는 가네다 테이프 헤드 앰프 사진 .
