릴 테이프 데크의 CCIR과 NAB EQ에 대하여

Audio recording 2023. 1. 23. 11:47
728x90

상용 릴 테이프 시장이 국내에도 본격적으로 열리고 있다. 리복스코리아 (www.revoxkorea.com) 에서 무척 비싸기는 하나 다양한 릴 테이프를 선 보이고 있다. 이 중 많은  테이프 들이 15 Ips CCIR EQ로 녹음 되어 있다.  우리나라는 미국, 일본의 영향을 많이 받아 스튜디오와 방송국용 릴 데크는 거의 NAB EQ를 가지고 있다.  CCIR EQ를 가진 기기는 주로 유럽에서 수입한 기기에서  많이 보게 된다.



이는 테이프의 특성상 높은 주파수는 녹음하기 어렵기 때문에 일정한 규칙에 의해 특정 주파수 이상의 신호에 대해서는 녹음시 미리 그 양을 비례적으로 줄여서 녹음하는데 이렇게 줄여서 녹음하기 시작하는 주파수가 CCIR는 4500 Hz, NAB는 3150Hz로 서로 다르다. 거기다 NAB는 50HZ이하의 저역 주파수도 줄여서 녹음한다. (CCIR은 저역 주파수에 대해서는 건드리지 않는다. )

따라서 재생시에는 CCIR EQ는  4500 Hz 부터  증폭되는 양을 늘이기 시작하며 NAB EQ는 3150 HZ 부터 증폭되는 양을 늘여 나간다. 따라서 CCIR로 녹음 된 테이프를 NAB 기기에서 들어 보면 고역이 강조 되어 좀 화사하게 들리게 된다. 그 이유는 4500HZ 부터 늘여 나가야 할 부분이 좀 일찍 3150HZ 부터 늘어나갔기 때문으로 마치 톤 콘트롤에서 고역 증가 (treble ) 스위치를 한 두 단계 올려서 듣는 듯한 느낌이 난다.  그런데 이런 느낌은 좀 미묘하기 때문에 알아 차리기 힘든 경우도 많다. 따라서 특별히 말해 주지 않는 다면 원래 음악이 그런가 보다 하고 느낄 정도다. 즉 확연하게 느낄 정도는 아니고 더욱 더 나가 이상하게 음이 왜곡되고 그러지는 절대 아니다.

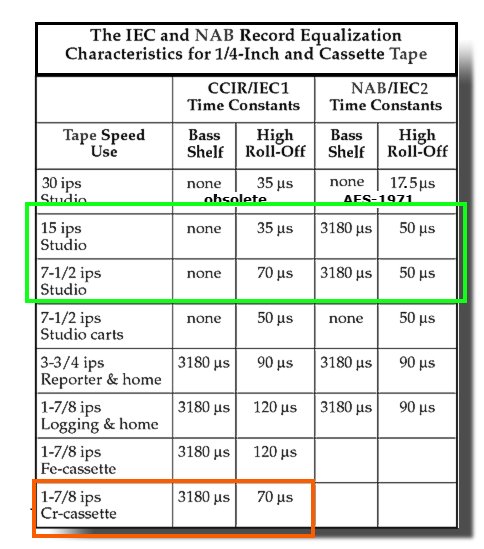

정리하여  표를 보면 더욱 확실하게 알수 있다.

한편 NAB 에서는 3180uS에서 즉 50Hz 이하의 영역의 주파수에 대해 6dB 정도 올리도록 정의 되어 있는 반면 CCIR에서는 저역에 대해 별도로 정의 하지 않고 그냥 평탄하게 녹음하고 재생 하도록 하고 있다.  그런데 50Hz 이하는 거의 초저음 영역이라 인간의 귀에는 좀 둔감한 편이다.  ( 차라리 제대로 된 15 인치 이상의 우퍼를 가진 대형 스피커를 통해서는 몸으로 느끼기 쉽다. )



그러면 왜 외국에서 최근에 발매 되는 상용 테이프 들은 CCIR로 녹음 되는 것일까?  개인적인 판단으로는 현재의 테이프의 자성체 성질이 좋아져  좀 더 넓은 대역에서 찌그러짐 (포화) 되지 않고 녹음이 가능하기 때문에 좀 더 넓은 주파수 영역에서 평탄한게 녹음및 재생을 할 수 있어 보다 자연스러운 느낌을 전달 할 수 있기 때문이 아닌가 생각된다.  NAB와 CCIR 규격이 정해진 1950년대의  자성 테이프 성능과 지금은 많이 다르다.  당시는 그럴 수 밖에 없었지만 지금은 다르니 좀 더 평탄한 특성을 가진 CCIR 규격으로 녹음을 한다고 생각된다.

그러면 결론적으로 우리나라에 일반적인 NAB EQ를 가진 릴 테이프 데크에서 현재 판매중인 15 ips, CCIR EQ로 녹음된 테이플 구매 하여 듣는 것은  맞지 않는 것일까?  반드시 그렇지는 않다. 물론 EQ가 달라 정확하게 재생 되지는 않지만 적어도 청감상으로는 괜찮다. ( 아니 잘 모를 정도라고 하는 것이 더 정확한 표현일지 모른다.)

일단 구매해서 들어 보고 적당한 시간에 CCIR EQ를 가진 릴 테이프 데크를 구하거나  기존의 릴 테이프 데크를 개조 하면 될 것이다.

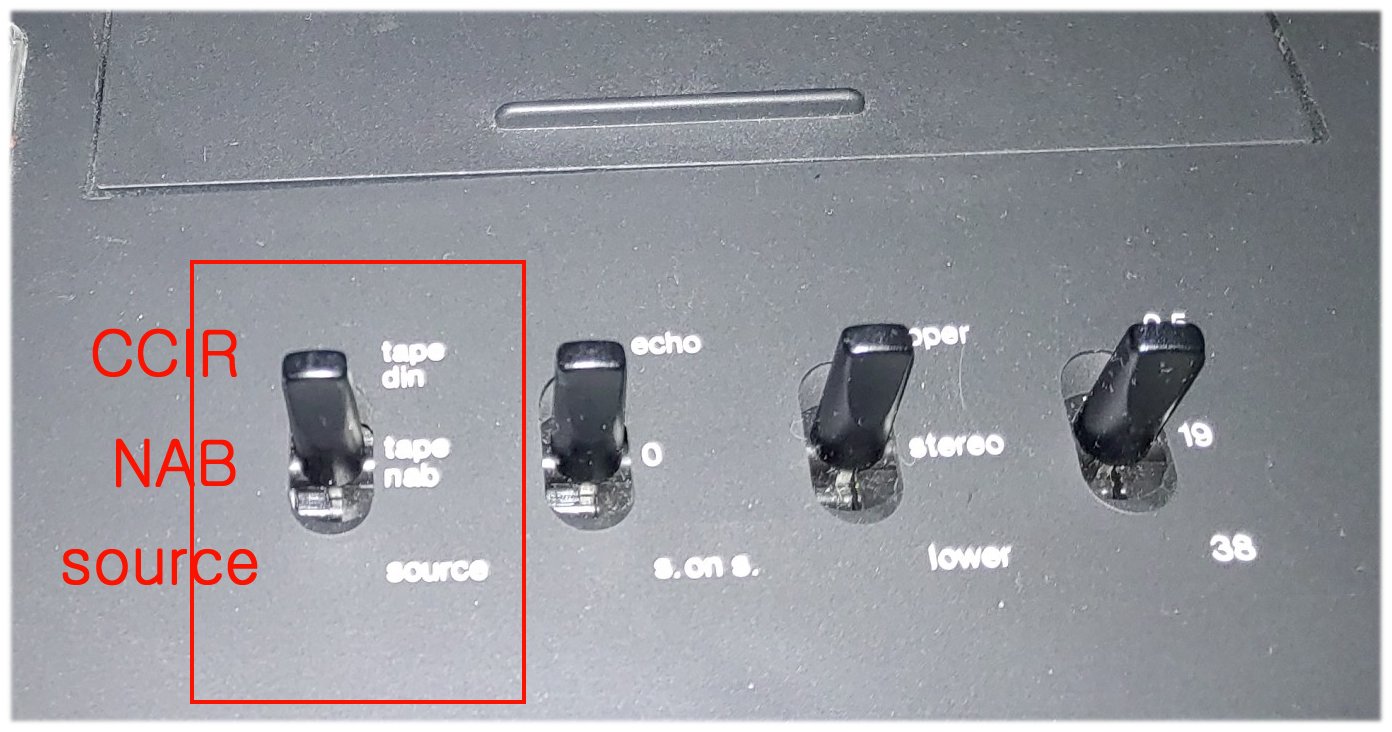

현시점에서 15 Ips, 2 트랙 이면서 NAB,CCIR EQ를 동시에 지원하는 세미 프로용 기기는 독일에서 생산된 ASC AS 6002 , 테크닉스 RS-1520 이 있다. 물론 프로용 기기인 스튜더의 릴 데크인 A-820, 807등은 모두 다 지원한다.

다만 주위에 많이 사용하는 ReVox PR99와 B77 기기는 출고 시 부터 NAB와 CCIR EQ를 가진 기기로 분류되어 나오는데 NAB EQ를 가진 기기도 Reproduce amp 기판 하나만 바꾸면 된다. ( 뒷면에 6개의 나사를 열고 기판만 교체 하면 바로 사용이 가능하다. )

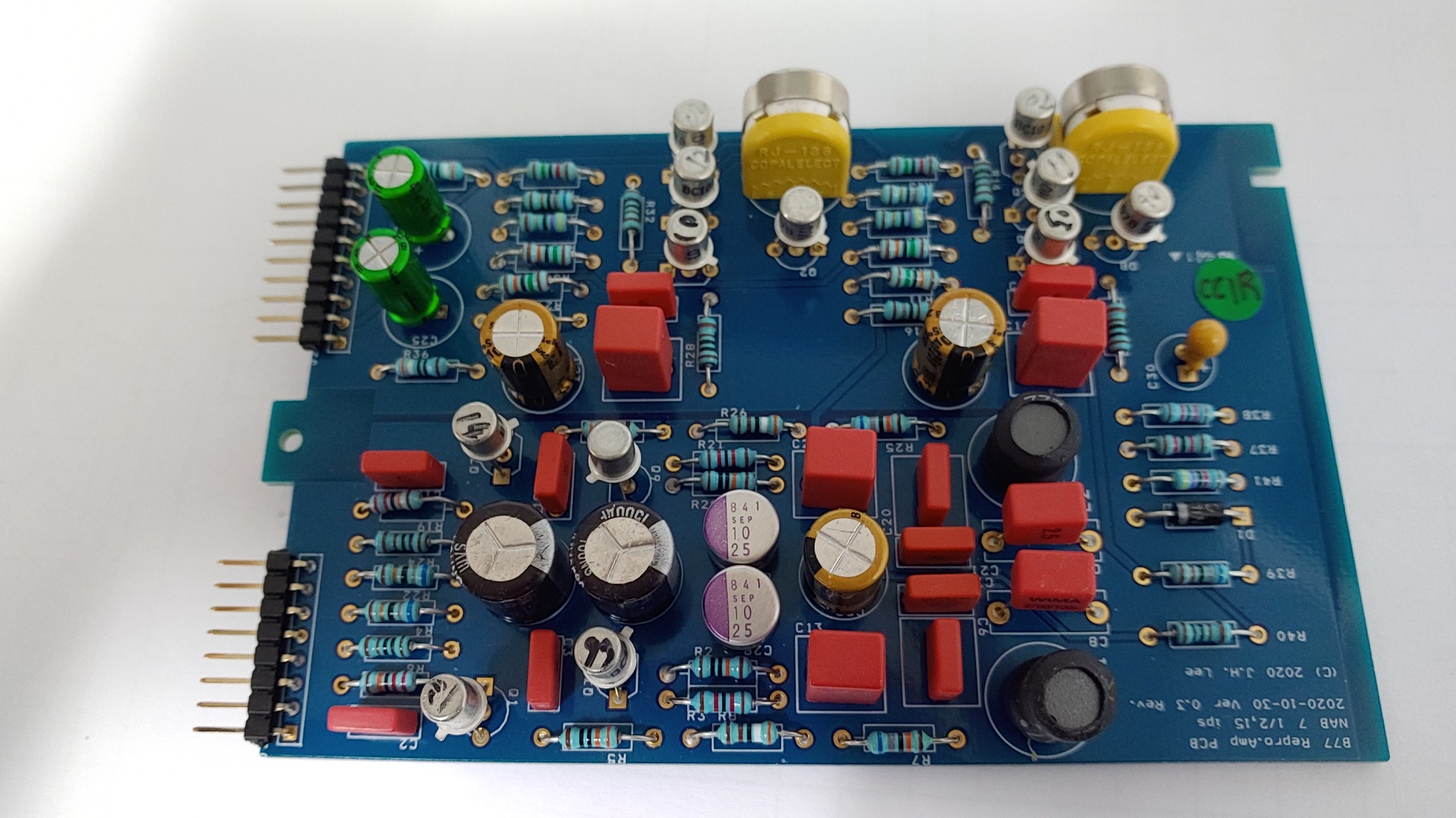

Revox PR99 및 B77용 CCIR 보드

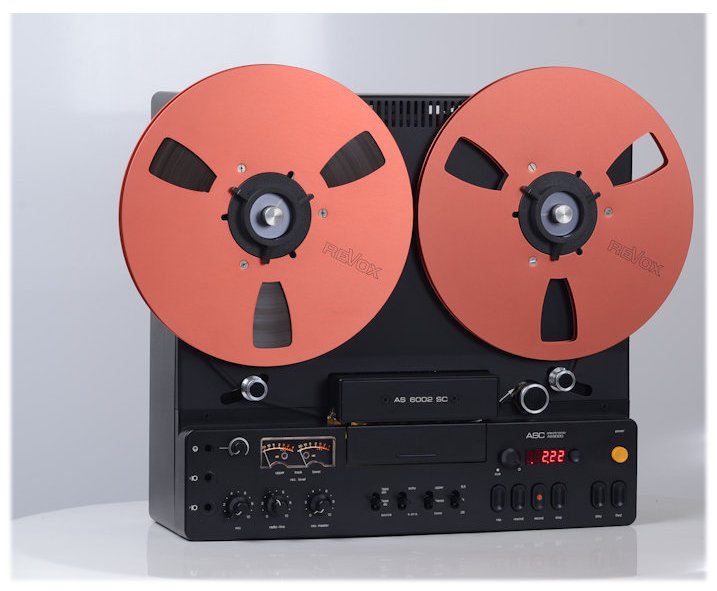

ASC AC 6002

참고로 4트랙 기기는 거의 대부분이 NAB EQ를 갖고 있으며 이는 가장 적합한 EQ 방식으로 염려 하지 하지 않아도 된다.

7 1/2 ips 속도에서는 오히려 NAB 쪽이 약간 더 평탄한 특성을 갖고 있다.
