RevoX PR99 수리/개조 5탄 , 22년 12월

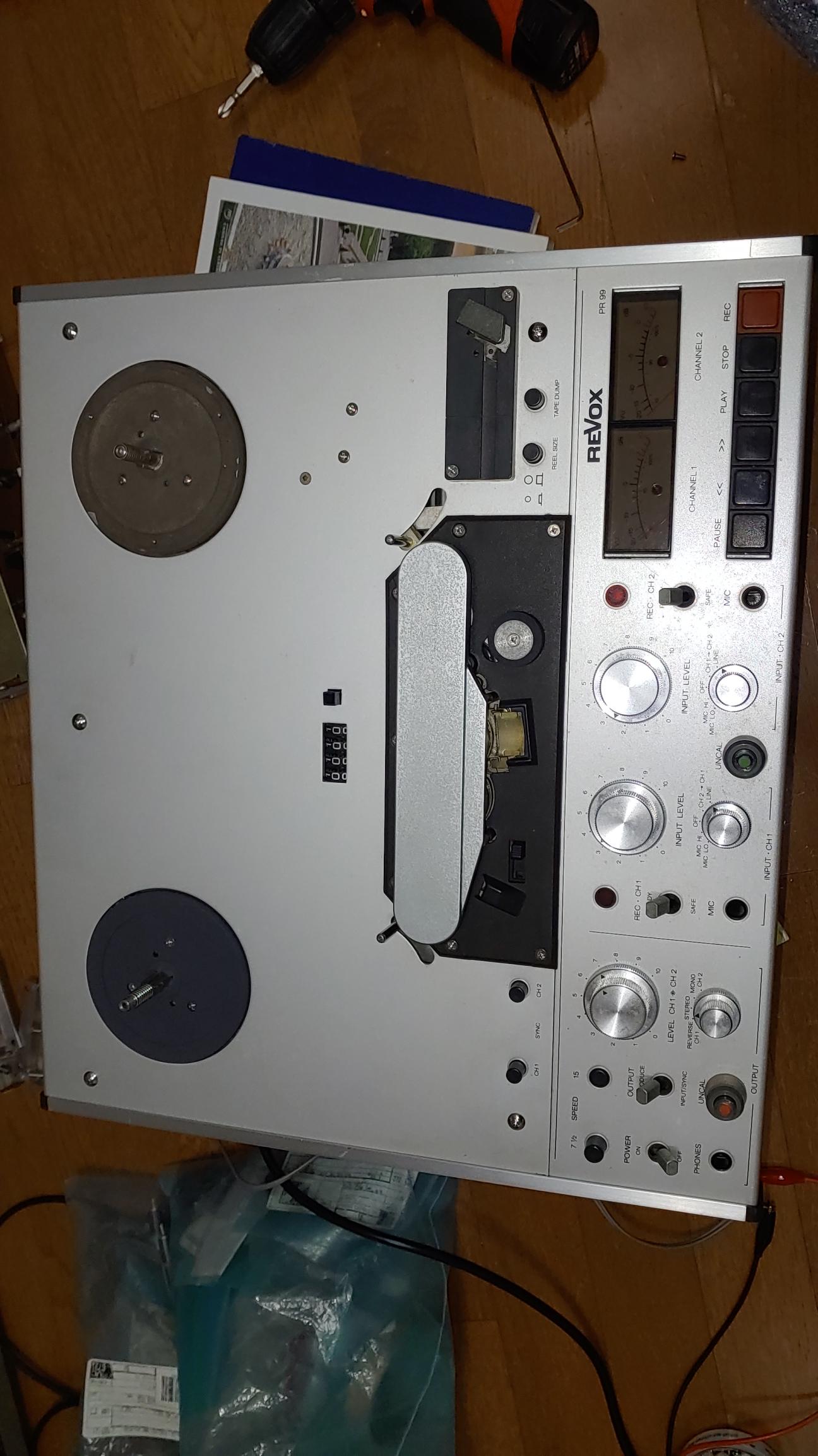

전남 완도에서 B77과 함께 올라온 기기

  가. 입고 시 상태 및 조치 내용



1. 4 트랙 헤드 세트가 장착되어 있음 ( 2 트랙 헤드 세트로 교환 )

2. 왼쪽 원반 플레이트 나사가 망실되어 탈착이 안되는 상태

( 드릴로 나사를 갈아 떼낸 다음 모터 축 점검후 고착화된 베어링을 신품으로 교체 후 조정 )

3. 테이프 카운터 미 장착 상태 ( 테이프 카운터를 장착하고 2개의 신품 벨트를 장착하여 정상 기능 회복 )





기능적인 면에서

  1. Capstan motor drive 보드 불량으로 Wow & flutter 가 심함

( 예비 보드가 없어 정상 동작 PR99에서 떼내어 이식 : EBAY에 추가 주문 )



2. Tape guide roller 베어링이 노후화 되어 소음 발생

  - 신품 베어링으로 교체 후 조정 완료



3. 4 트랙 헤드가 달려 있음

- 2 트랙 헤드 세트로 교체후 아지무스 조정 및 캘리브레이션 완료



4. 왼쪽 supply mortor 구동시 소음과 함께 축이 휘어져 있음



- 모터 분해 및 새 베어링으로 교체, 원반 플레이트도 신품으로 교체

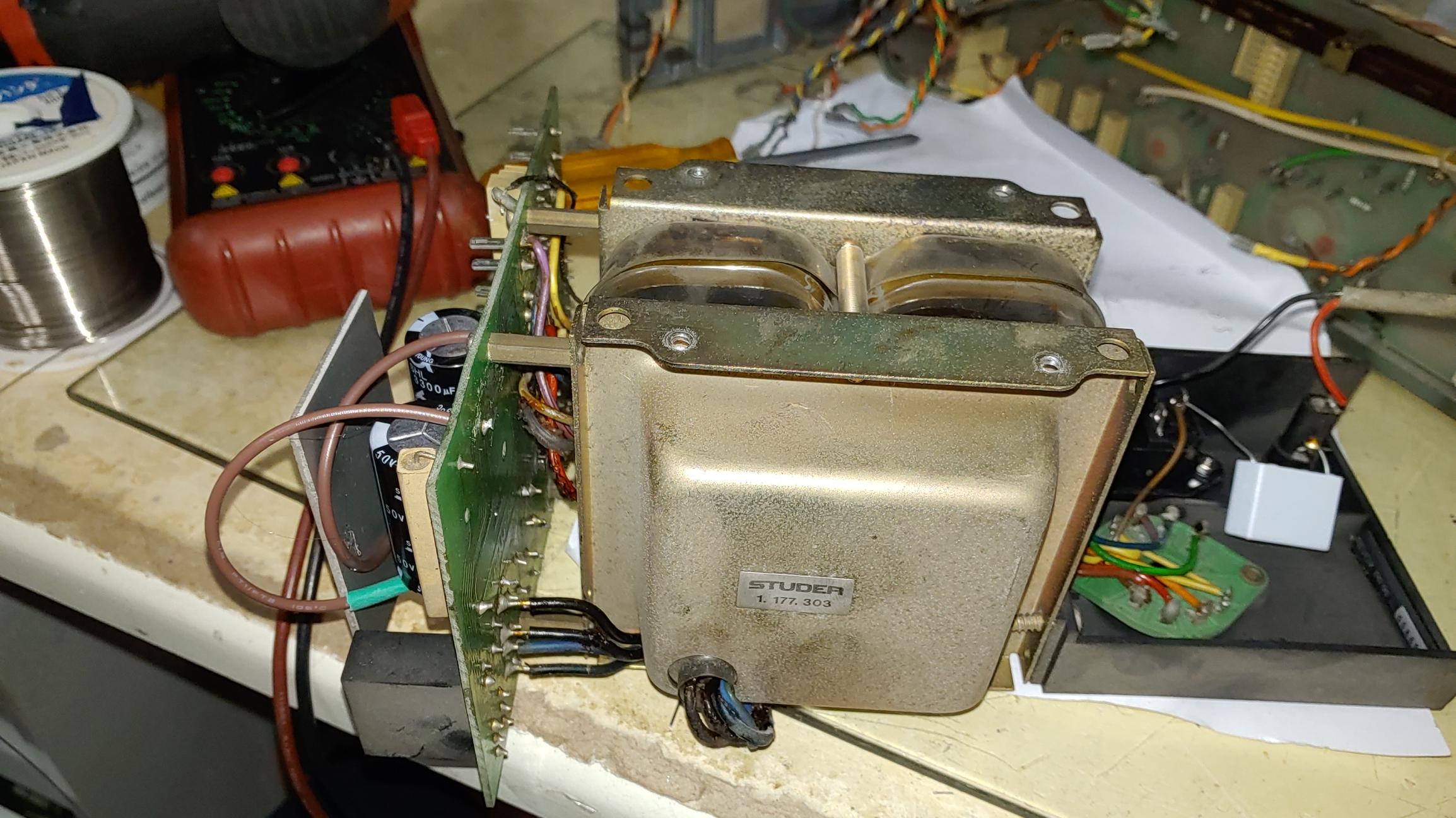

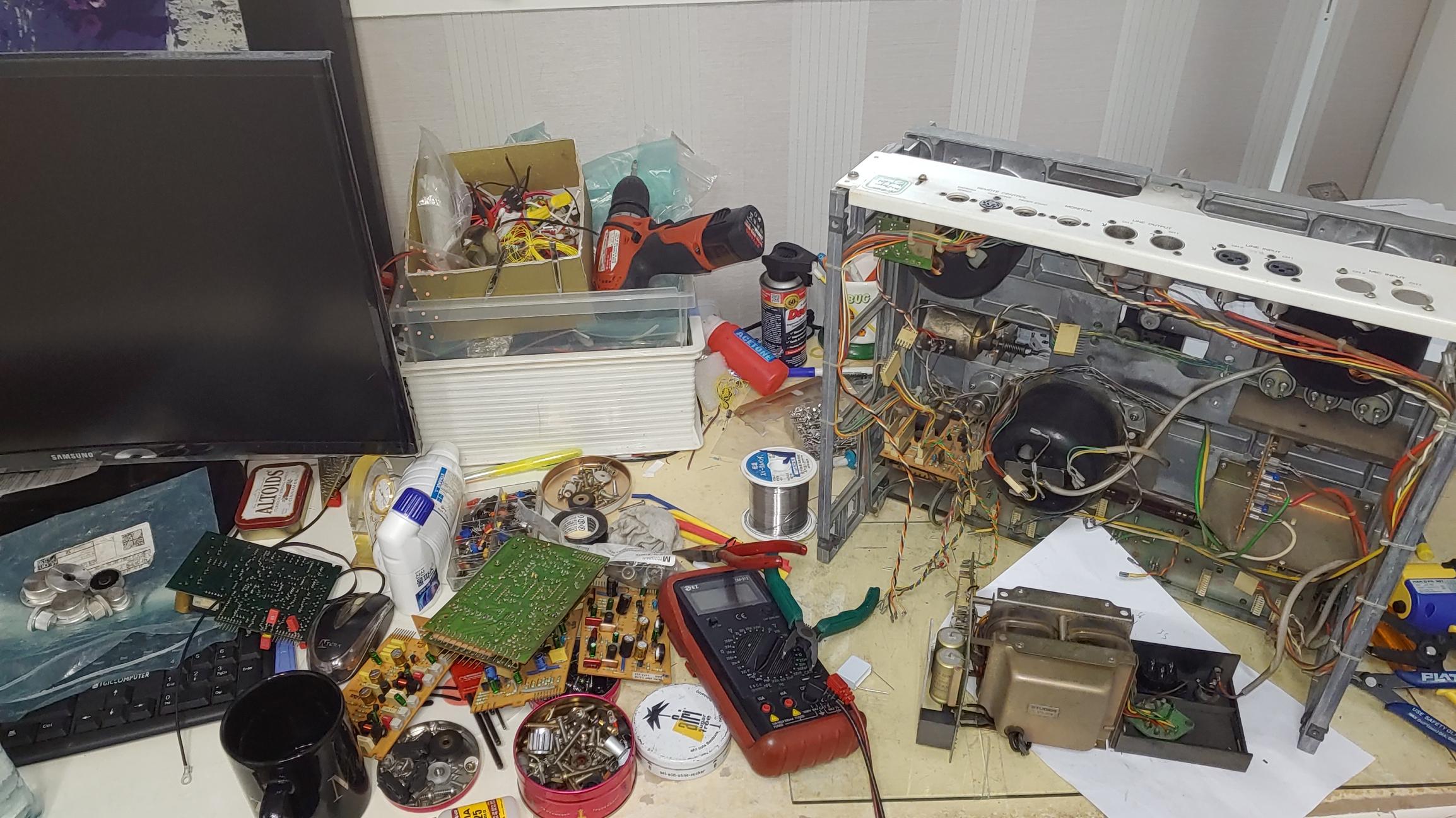

전원부를 분리하여 정류용 전해 콘덴서를 교체하면서 동시에 2200 uF/40V 에서  3300uF/50V의 것으로 교체하여 용량을 50% 늘렸다.



전원선 부근의 악명높은 Rifa 안전 콘덴서를 떼내고 새것으로 교체 하면서 전원 콘센트도 국내 220V에 맞게 접지가 달린 3 구형으로 교체 하여 전용 전원선을 사용해야 하는 불편에서 벋어났다.

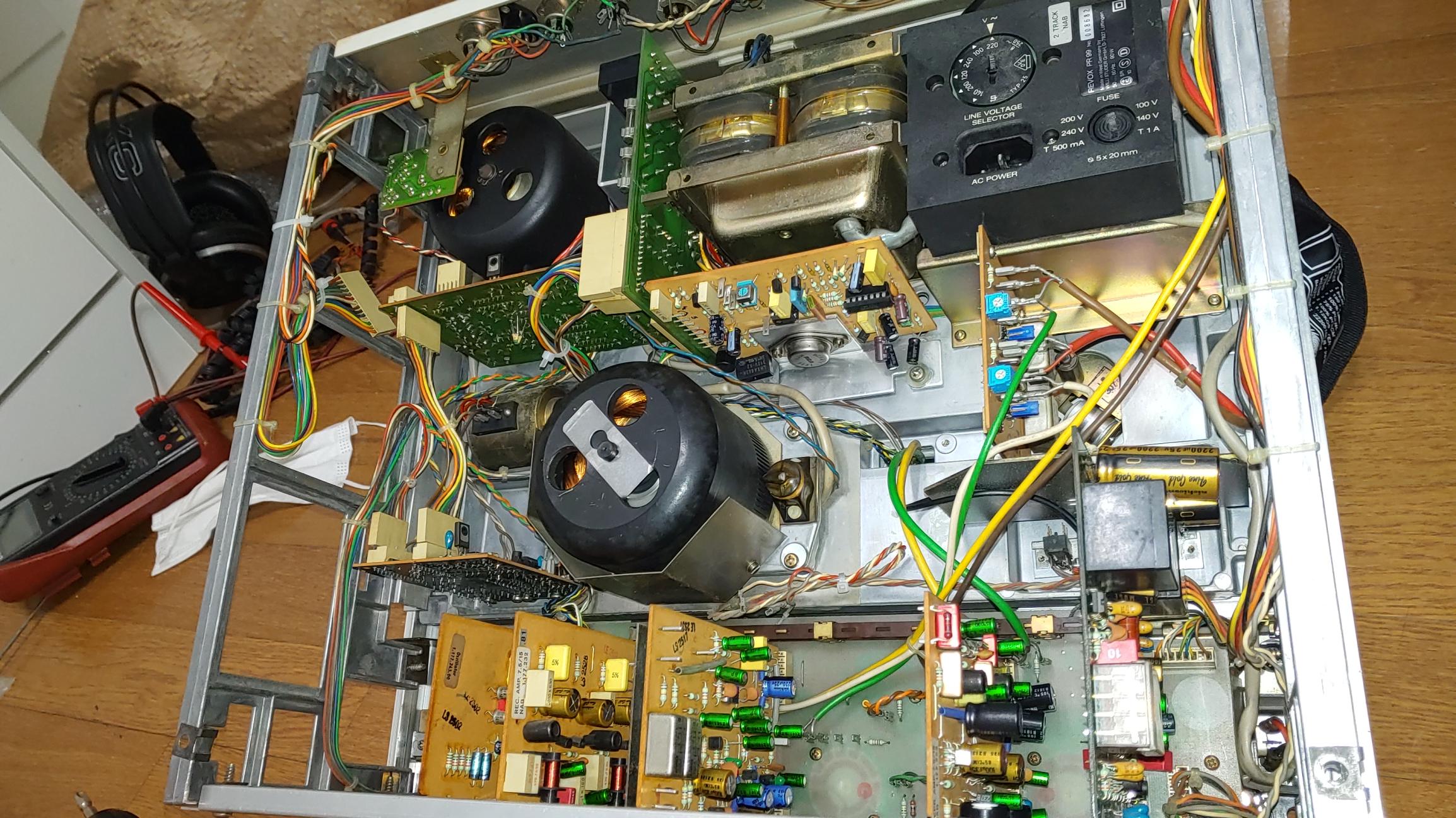

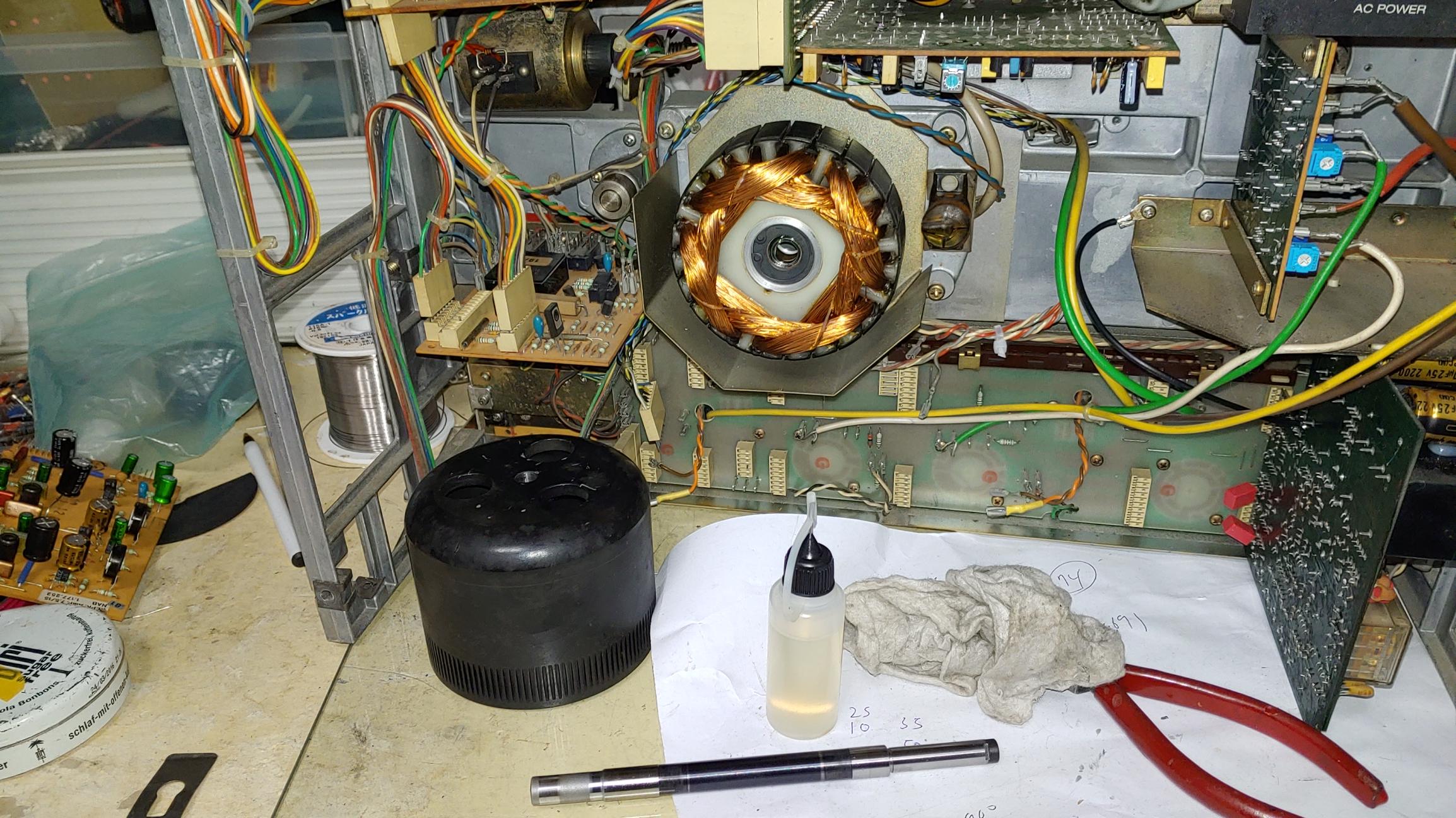

Capstan motor의 분해 청소및 윤활유 주유

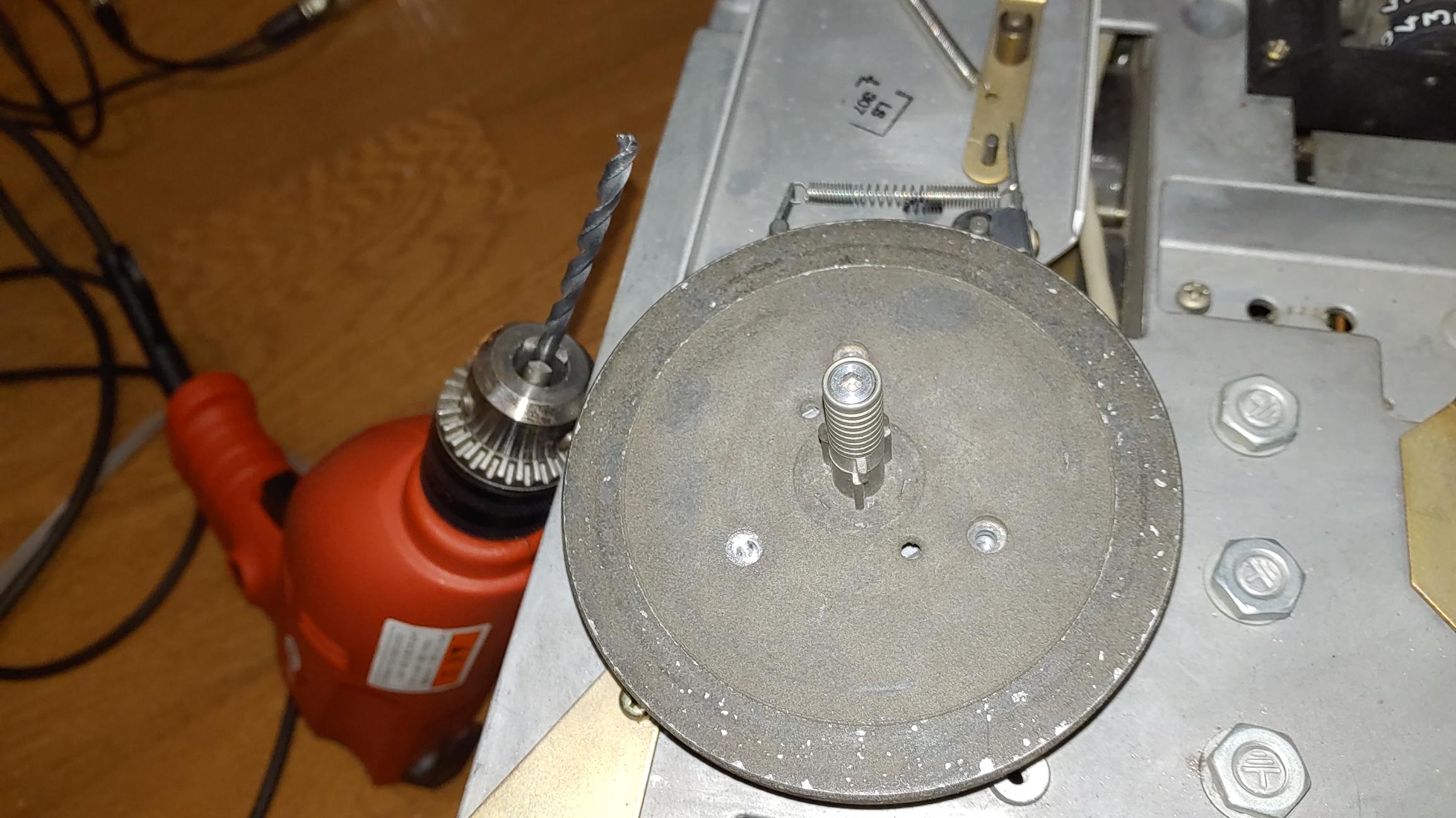

왼쪽 원반 플레이트 나사가 망실되어 빠지지 않아 드릴로 갈아서 겨우 나사를 빼낼수 있었다.

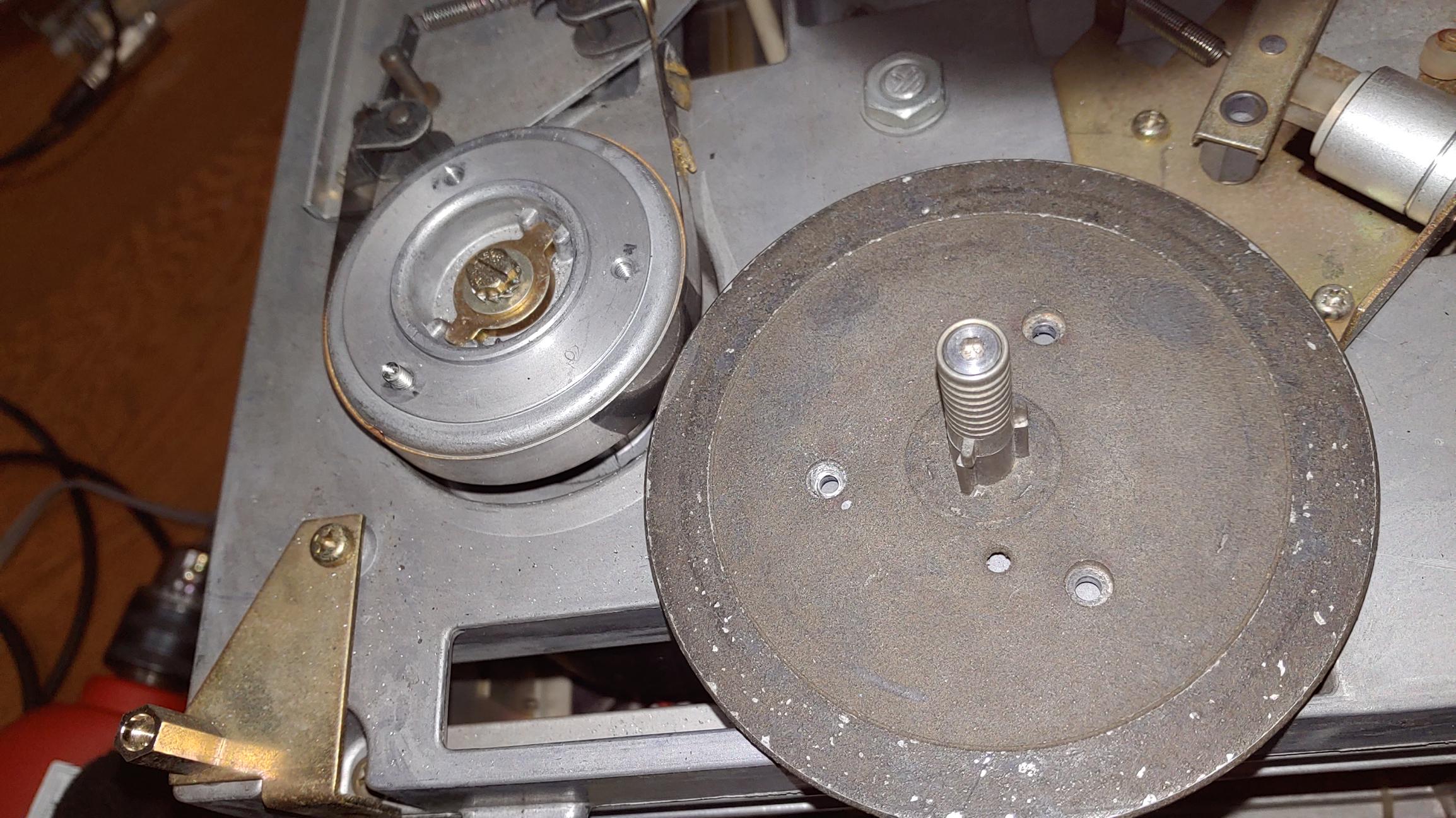

원반 플레이트가 드디어 빠지고..

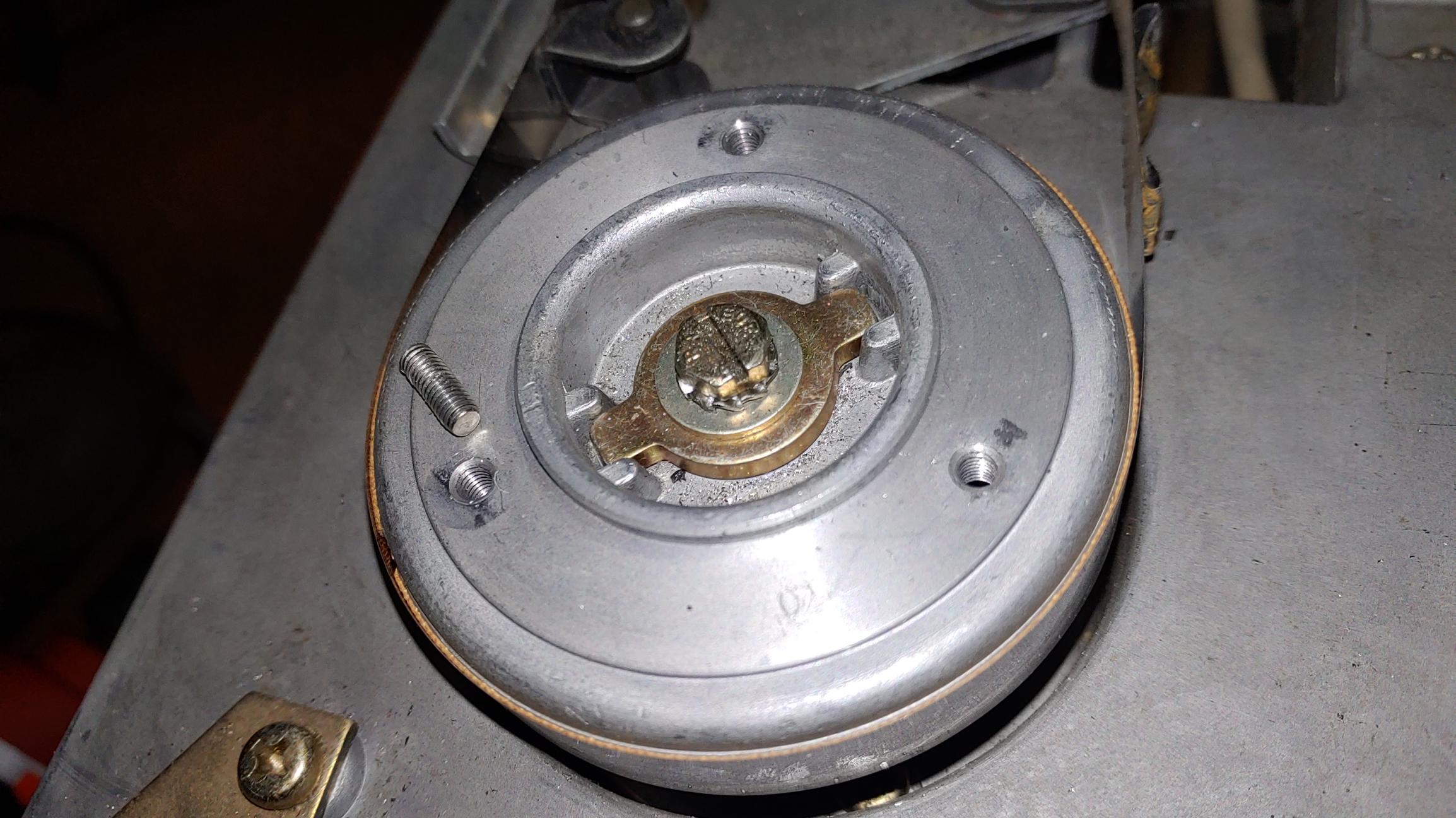

브레이크 드럼이 보이는데 브레이크 패드가 낧아 slip 현상이 발생하면서 테이프가 늘어지기 때문에  이 드럼 전체를 새것으로 교체 했다.

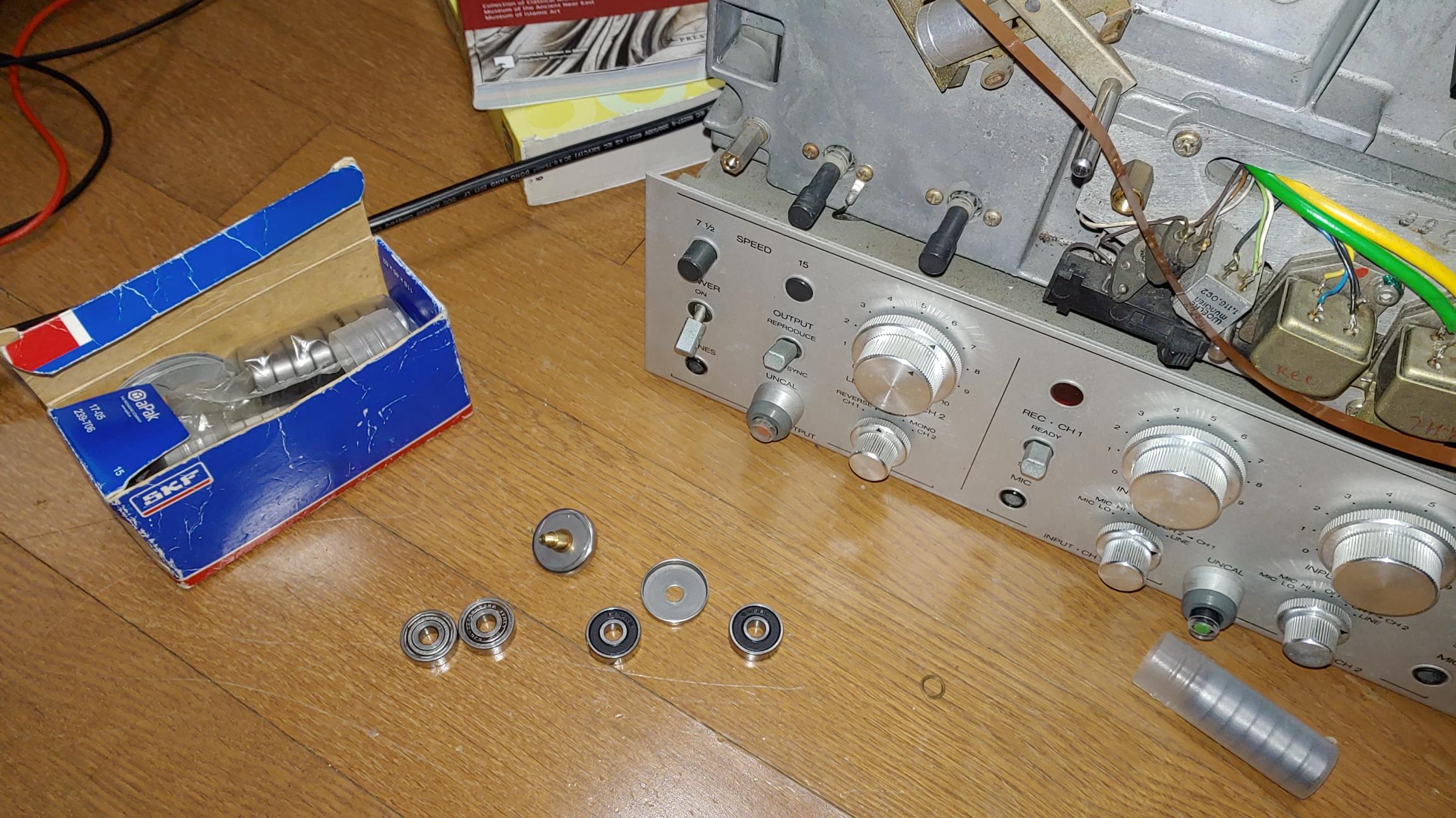

테이프 가이드 롤러에서 소음이 발생하여 양쪽의 베어링을 새것으로 교체하여 해결 하였다.

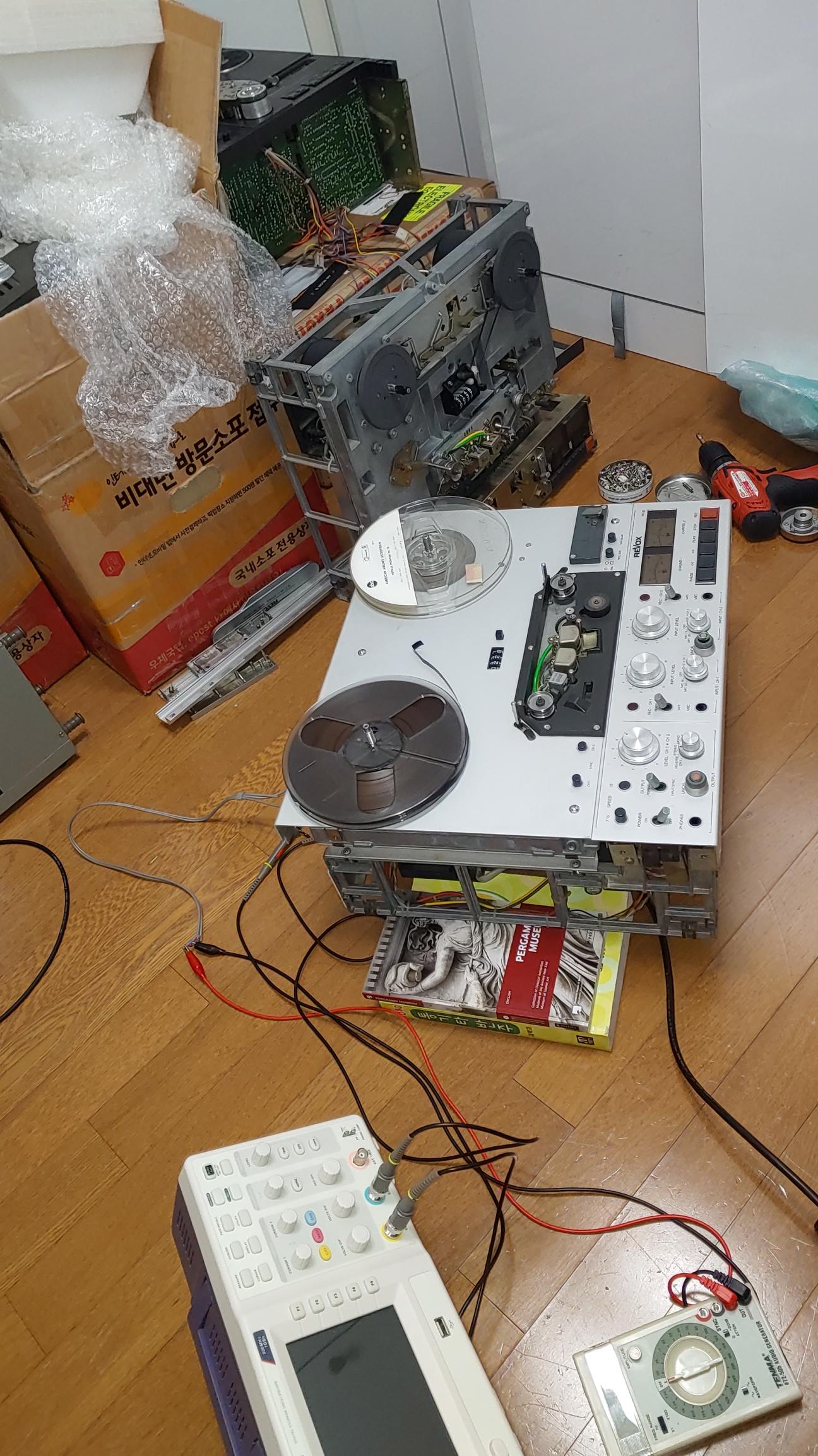

2 트랙 헤드로 교체후 캘리브레이션

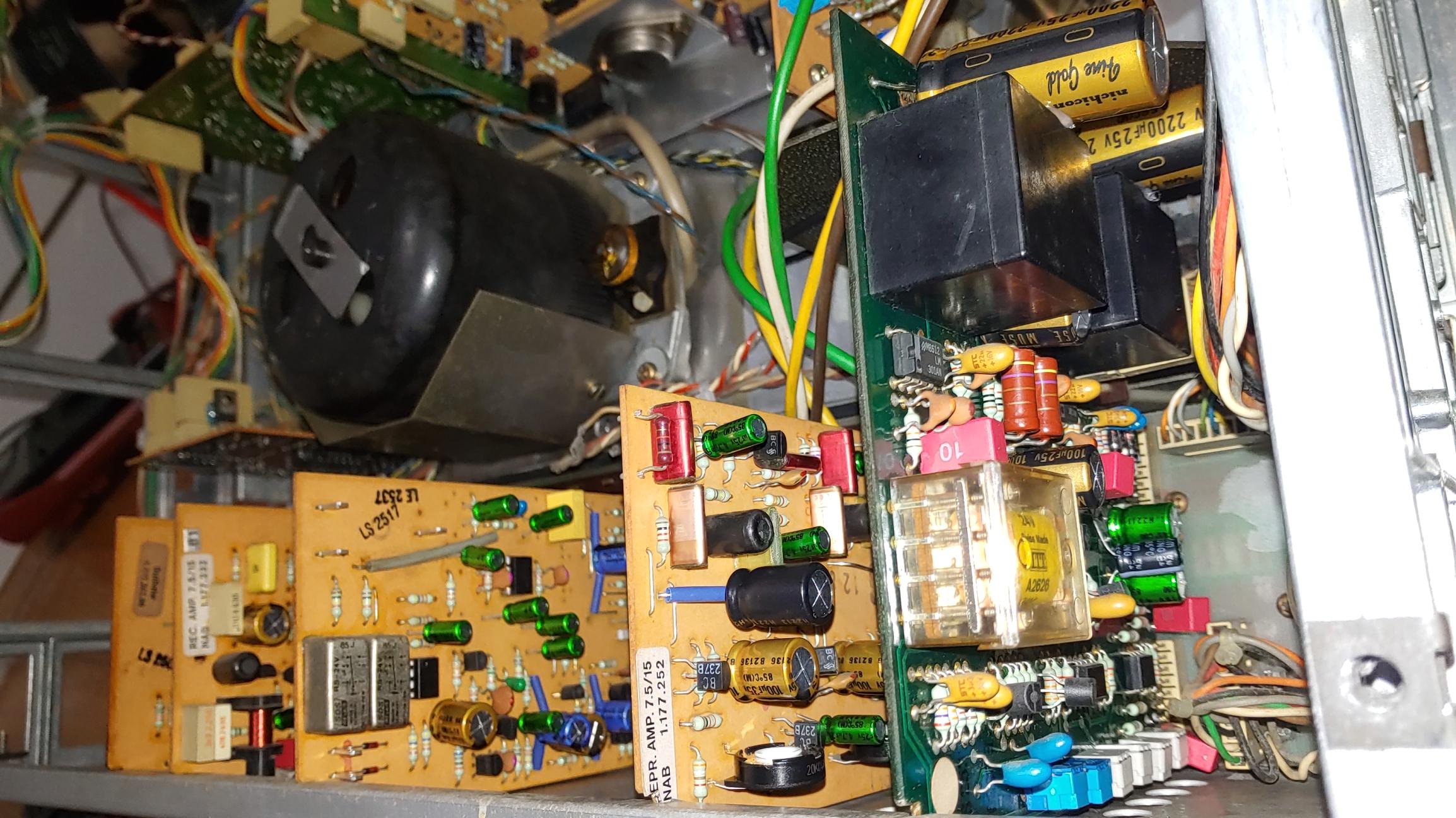

오디오 보드 개조가 완료 되어 장착된 모습. 독일 Wima 제 필름 콘덴서와  니치콘사의 오디오용 양극 콘덴서인 Muse 시리즈가 사용되었다.

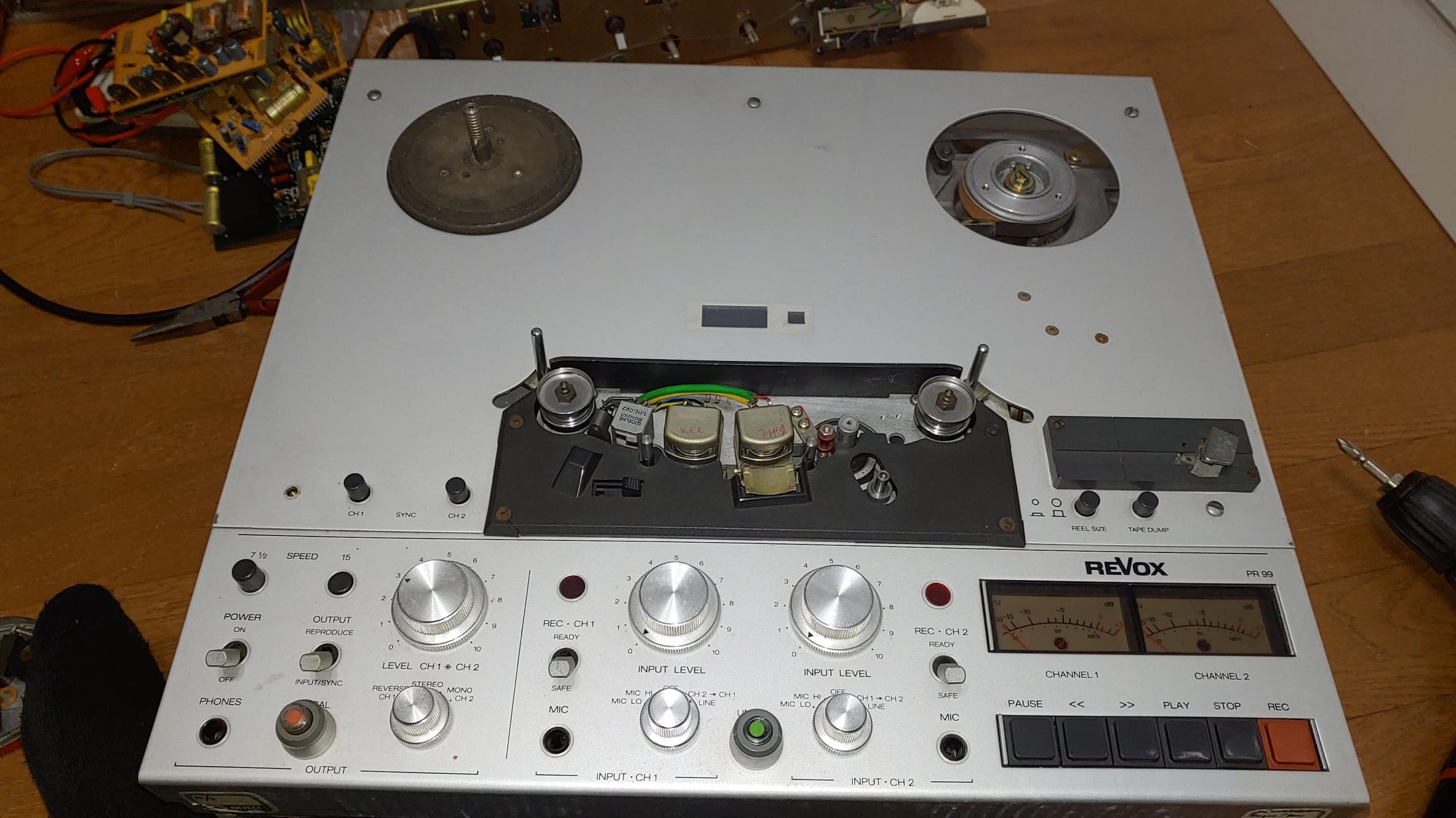

모든 작업이 끝난 후 전체 외관



나. 수리, 오버홀 및 업 그레이드 내용 및 비용



1. 수리 및 모든 보드에 대한 오버홀 작업 ( 2개의 콘트롤 보드와 5개의 오디오 신호 보드 ) :40만원



- 2개의 콘트롤 보드와 5개의 오디오 신호 보드의 모든 전해 콘덴서와 반고정 저항에 대해 오디오용 전해 콘덴서 및 고정밀 실드형 반고정 저항 등으로 교체



- 왼쪽 supply morto 모터 분해 및 새 베어링으로 교체, 원반 플레이트도 신품으로 교체



- 헤드 및 주변부에 대한 Demagnetizing



2. PR99 헤드를 떼내어 교체 및 Azimuth 조정과 calibration :15만원



3. capstan motor drive board를 보유 하고 있는 예비 보드로 사용: 10만원



- capstan motor 속도 정밀 조정 완료

4. 왼쪽 supply motor 베어링 교체 및 원반 플레이트 신품으로 교체: 6만원



Option 사항( 성능에 지장이 없으나 원하면 작업 가능 )

1. 뒷면 전원 단체 일반 3 구형으로 교체 :1만원



총 비용 : 72만원



-----------------

  참고

  사용 테스트 테이프

  MRL사의 21J205, 21T204 및 21T104



녹음용 표준 테이프

  RTM사의 LPR 35 테이프에 기준
