Revox B77 4 track deck 수리,오버홀/ 업그레이드 3탄

B77 4 트랙 기기, NAB , Standard SPEED VERSION으로 멀리 전남 완도에서 Revox PR99와 함께 의뢰 된 기기이다.


가. 입고 시 상태:

1. recording 램프 커버 분실 ( 보유 하고 있는 예비 부품 활용하여 수리 )
2. 윗면 패널 나사 없음
3. 테이프 카운터 동작 하지 않음 ( 수리 완료 )


기능적인 면에서

1. 왼쪽 채널 재생 되지 않음.
( 수리 가능 ) : 수리 완료

2. E.O.T. (end of tape ) 기능 미동작으로 테이프가 끝나도 계속 돌아감.

- 보유하고 있는 tape control board 로 교환시 정상 동작함을 확인 : 보드 수리 시도 했으나 되지 않아 보유 하고 있는 예비 보드로 교체


3. 4 트랙 헤드 마모 상태가 심함. (flat 한 부분이 3mm 이상인 경우 헤드 교체 또는 relapping 필요. ):PR99 에 달려 있는 4 트랙 헤드로 교체 : PR99에 달려 있는 4 트랙 헤드 세트로 교체 , 아지무스 조정 및 캘리브레이션 완료

4. 왼쪽 supply mortor 구동시 약간의 소음 : 내부 베어링 교체 .



왼편 VU 미터가 단선되어 동작 안함.
- 세운상가 주변의 수리점에 의뢰 하여 수리 함.




나. 수리, 오버홀 및 업 그레이드 내용 및 비용


1. 수리 및 모든 보드에 대한 오버홀 작업 :40만원

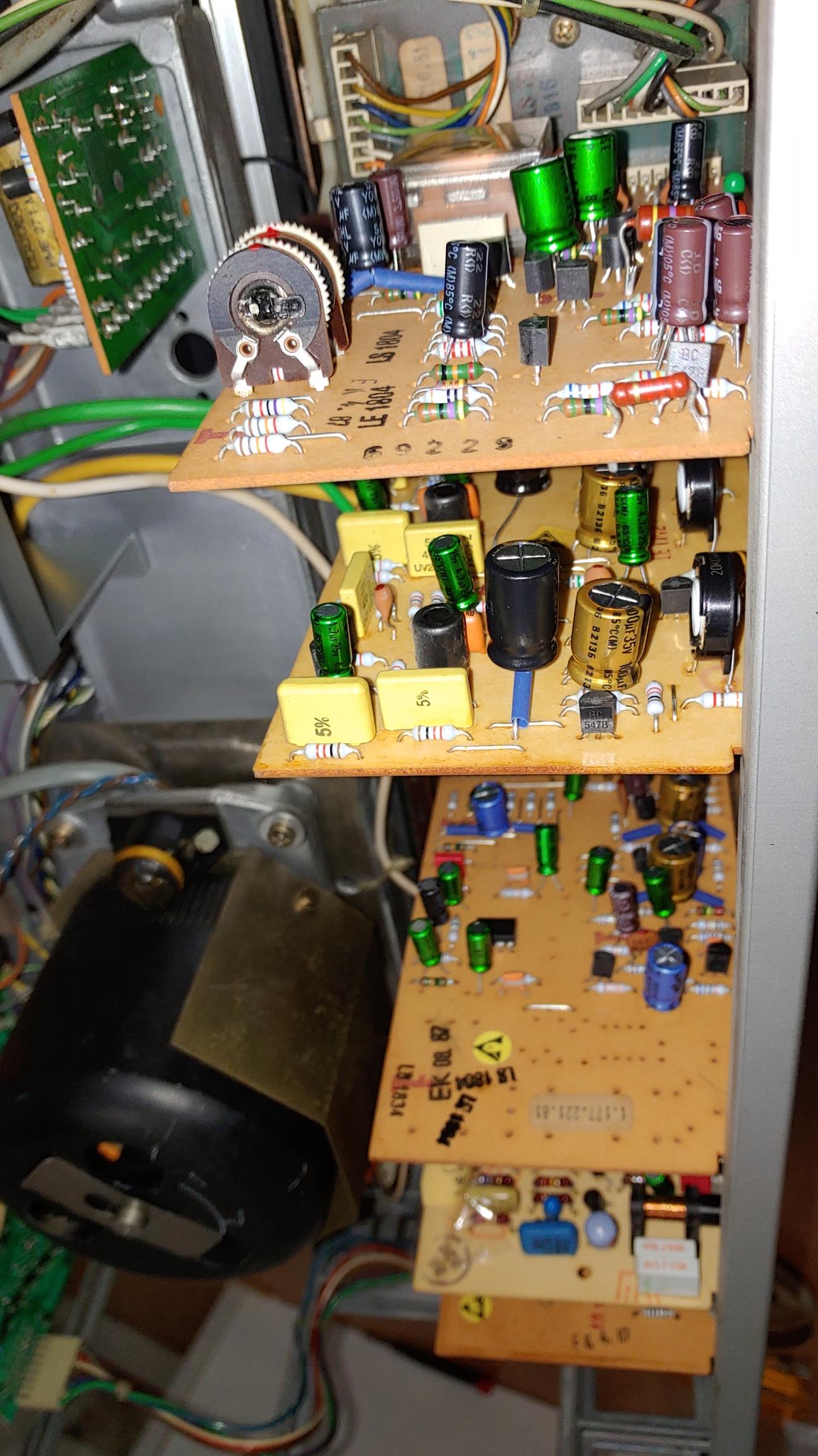

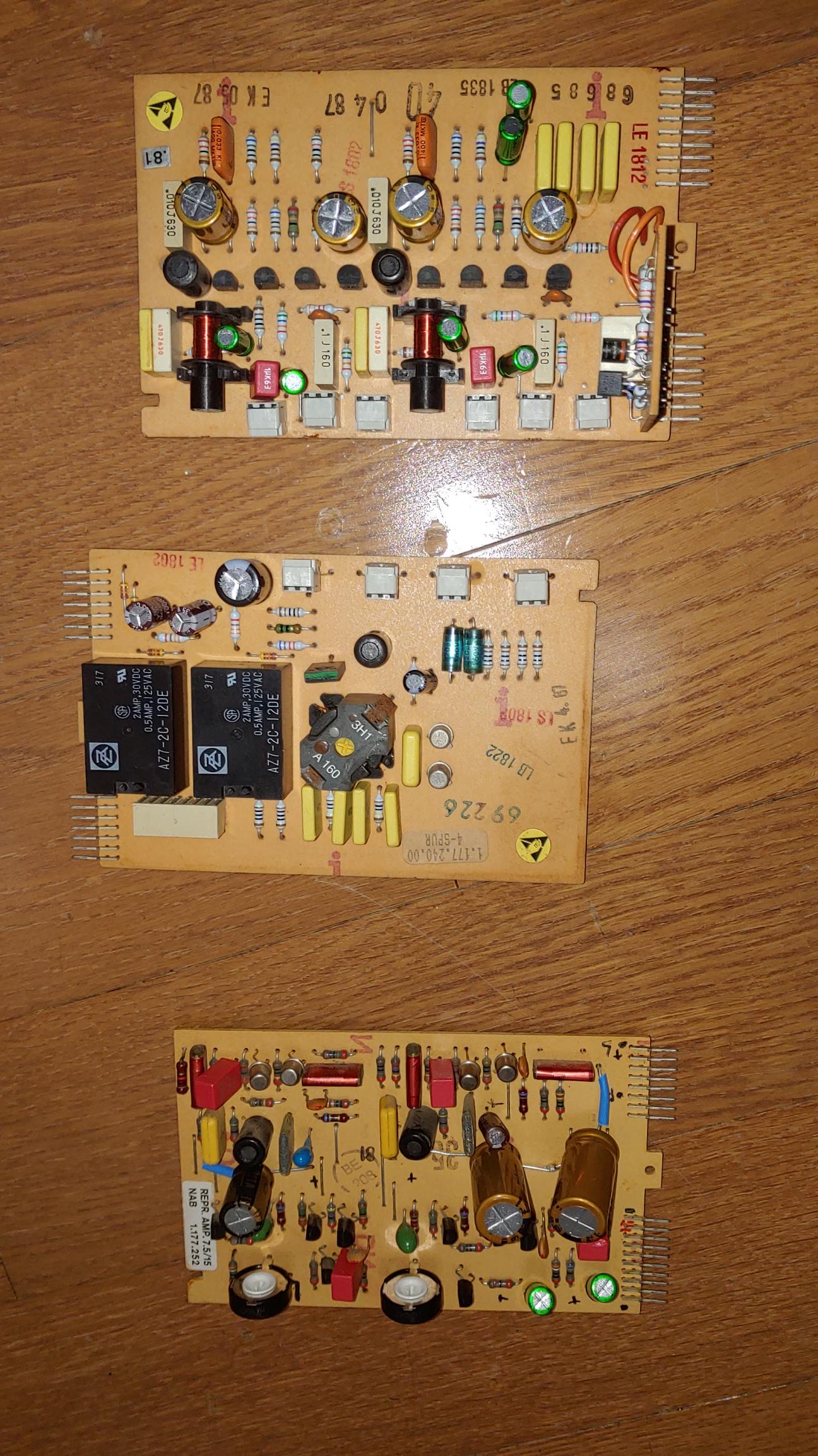

- 2개의 콘트롤 보드와 5개의 오디오 신호 보드의 모든 전해 콘덴서와 반고정 저항에 대해 오디오용 전해 콘덴서 및 고정밀 실드형 반고정 저항 등으로 교체

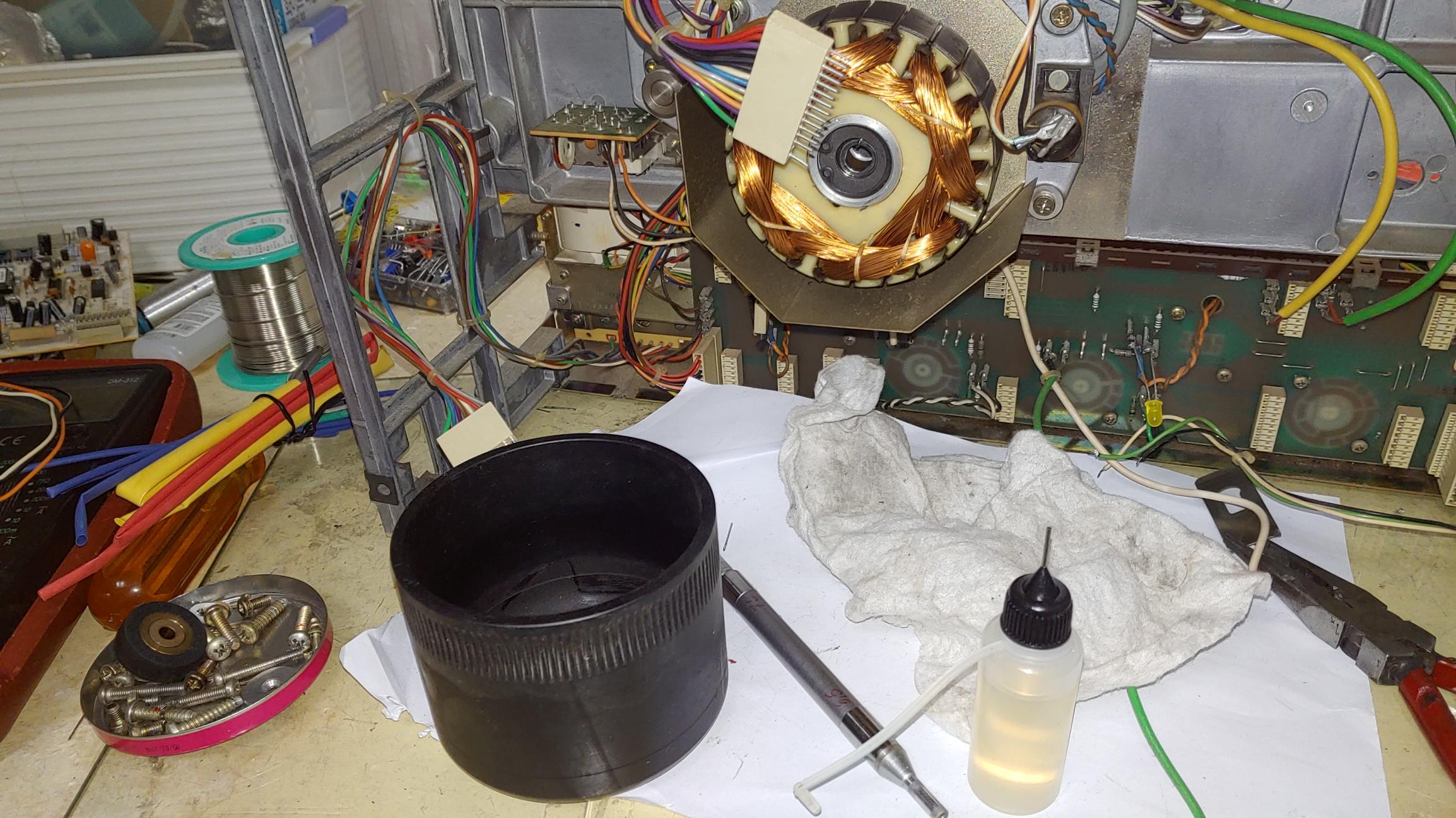

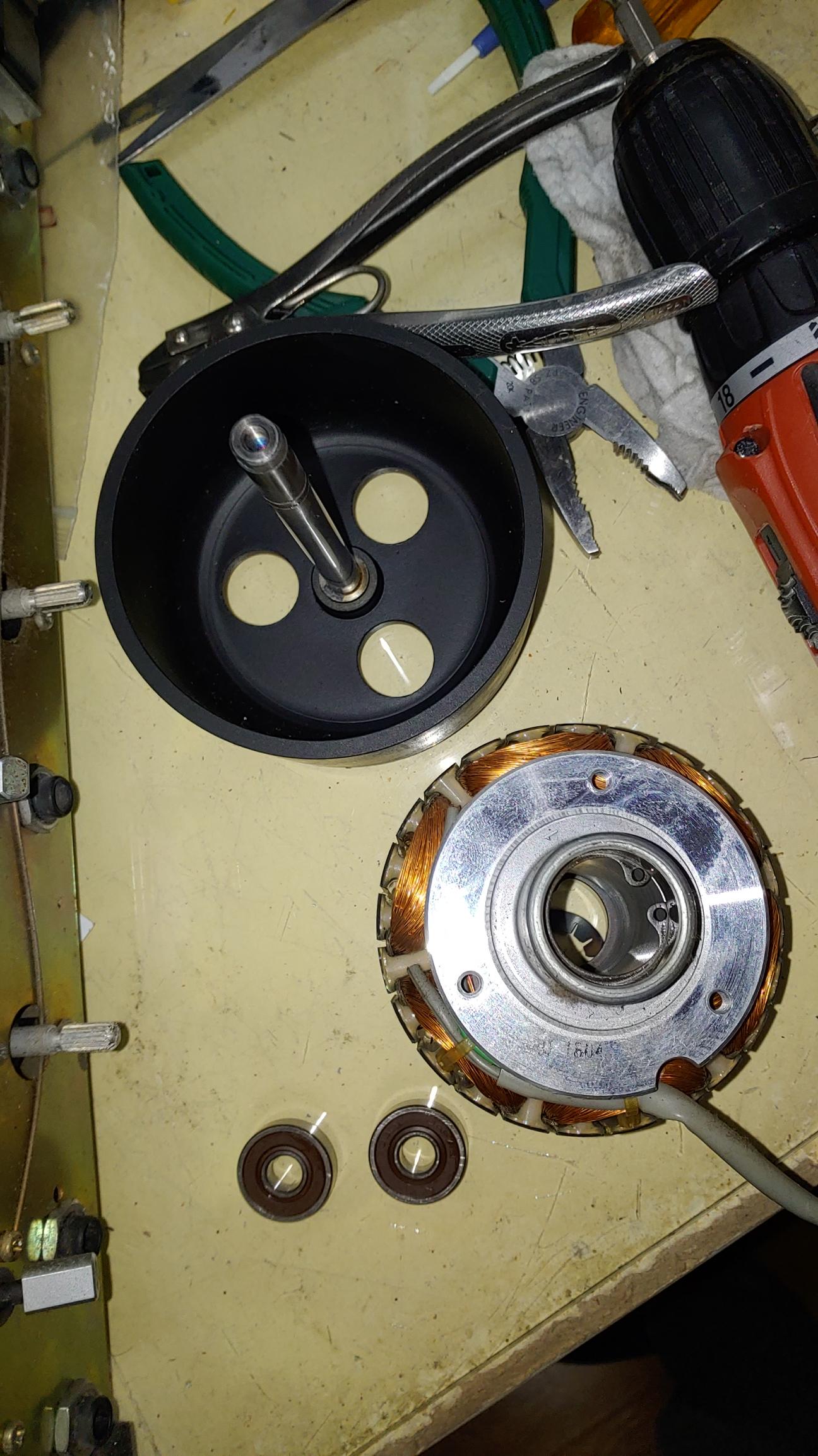

- 왼쪽 supply motor 분해 청소, 신품 베어링으로 교체 및 조정

- 고장 난 tape control board를 예비 보유 보드로 교환

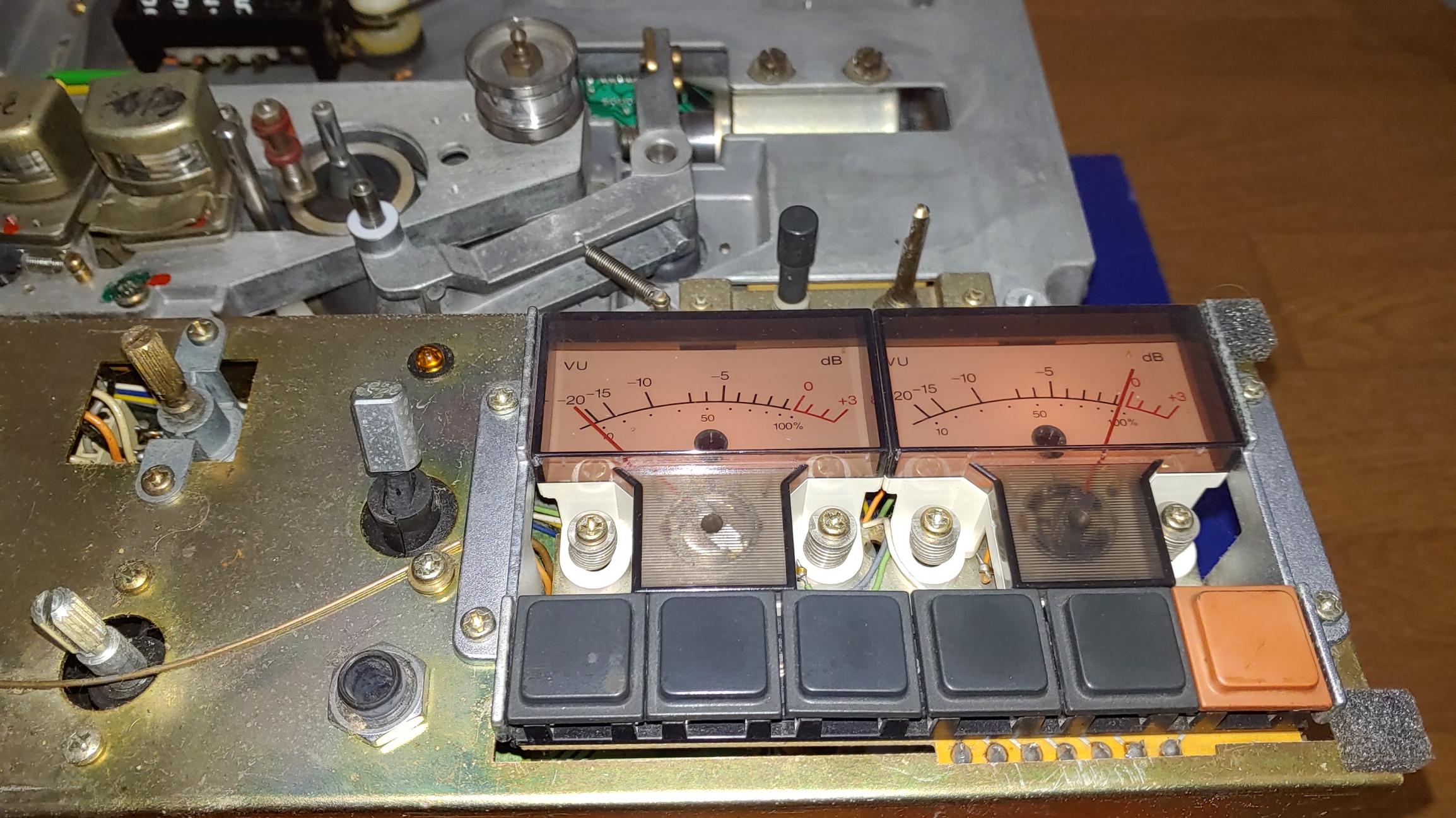

- 왼편 VU meter 수리
- 왼편 입력 볼륨  교체
- capstan motor 속도 정밀 조정 완료

- 헤드 및 주변부에 대한 Demagnetizing

2. PR99 헤드를 떼내어 교체 및 Azimuth 조정과 calibration :15만원

3. tape control board를 보유 하고 있는 예비 보드로 사용: 10만원

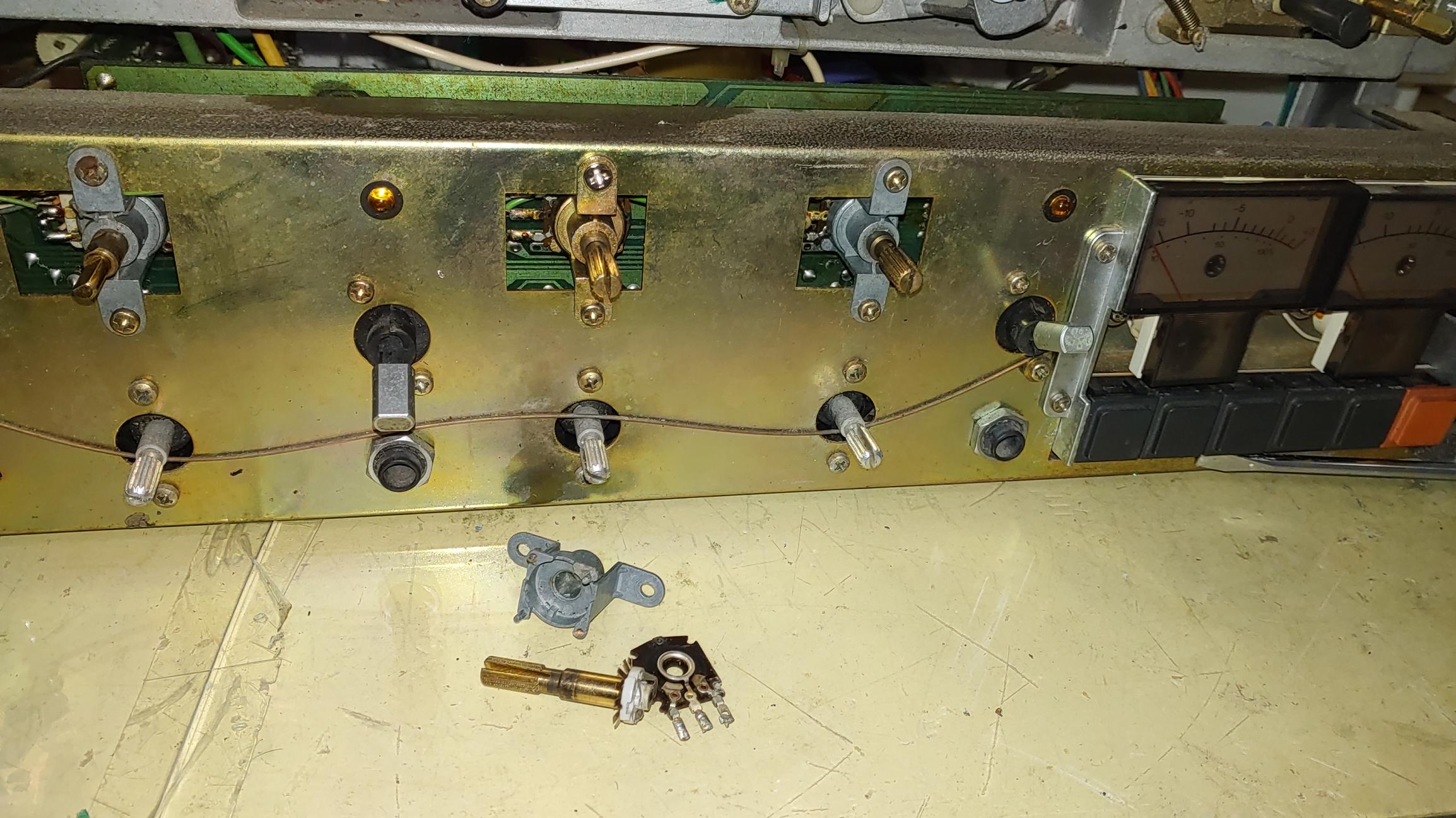

왼편 입력 볼륨이 망실되어 다른 기기에서 이식.

니치콘사의 오디오 그레이드 전해 콘덴서와 고정밀 밀폐형 반고정 저항등으로 보드 부품 교체

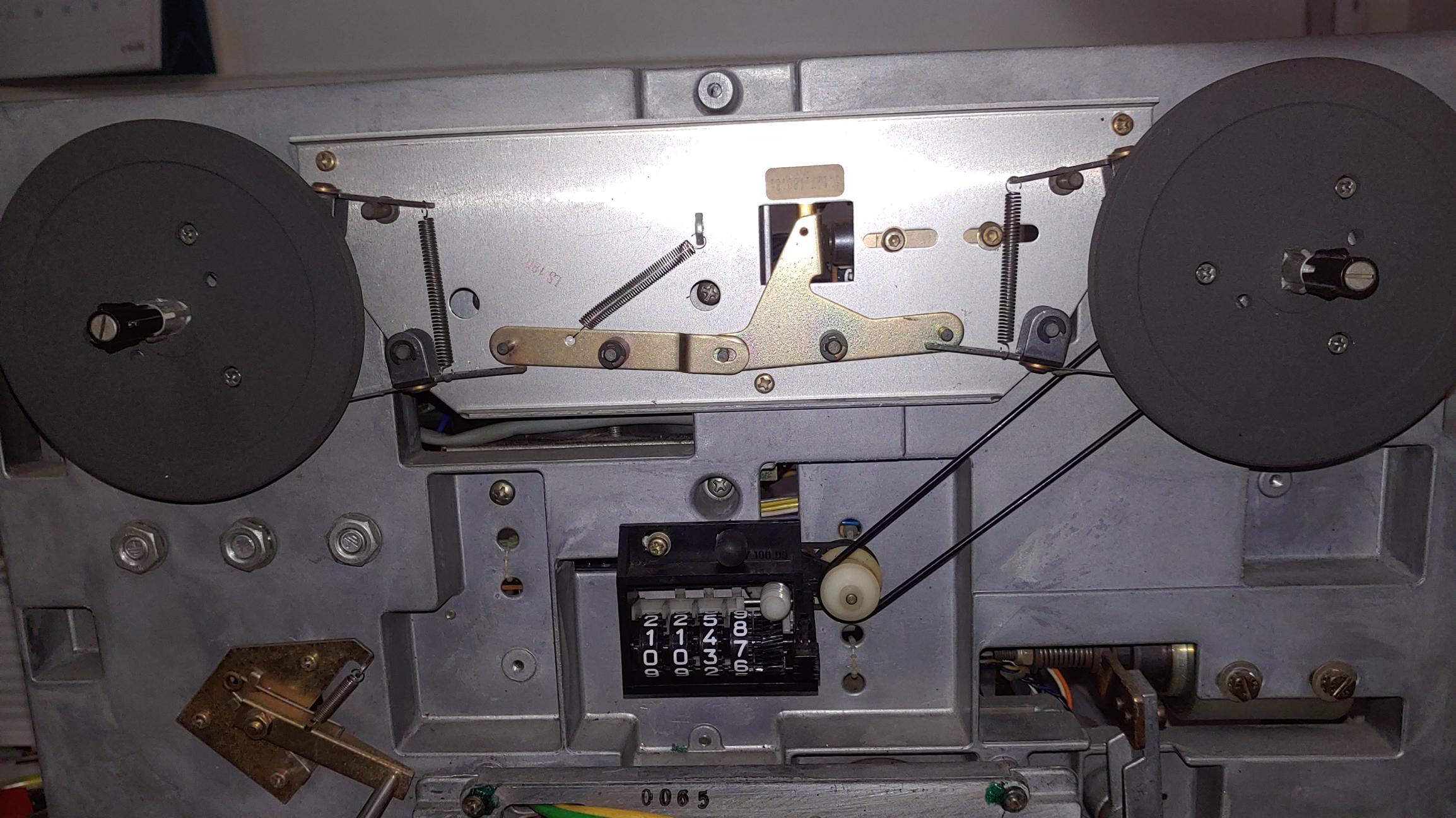

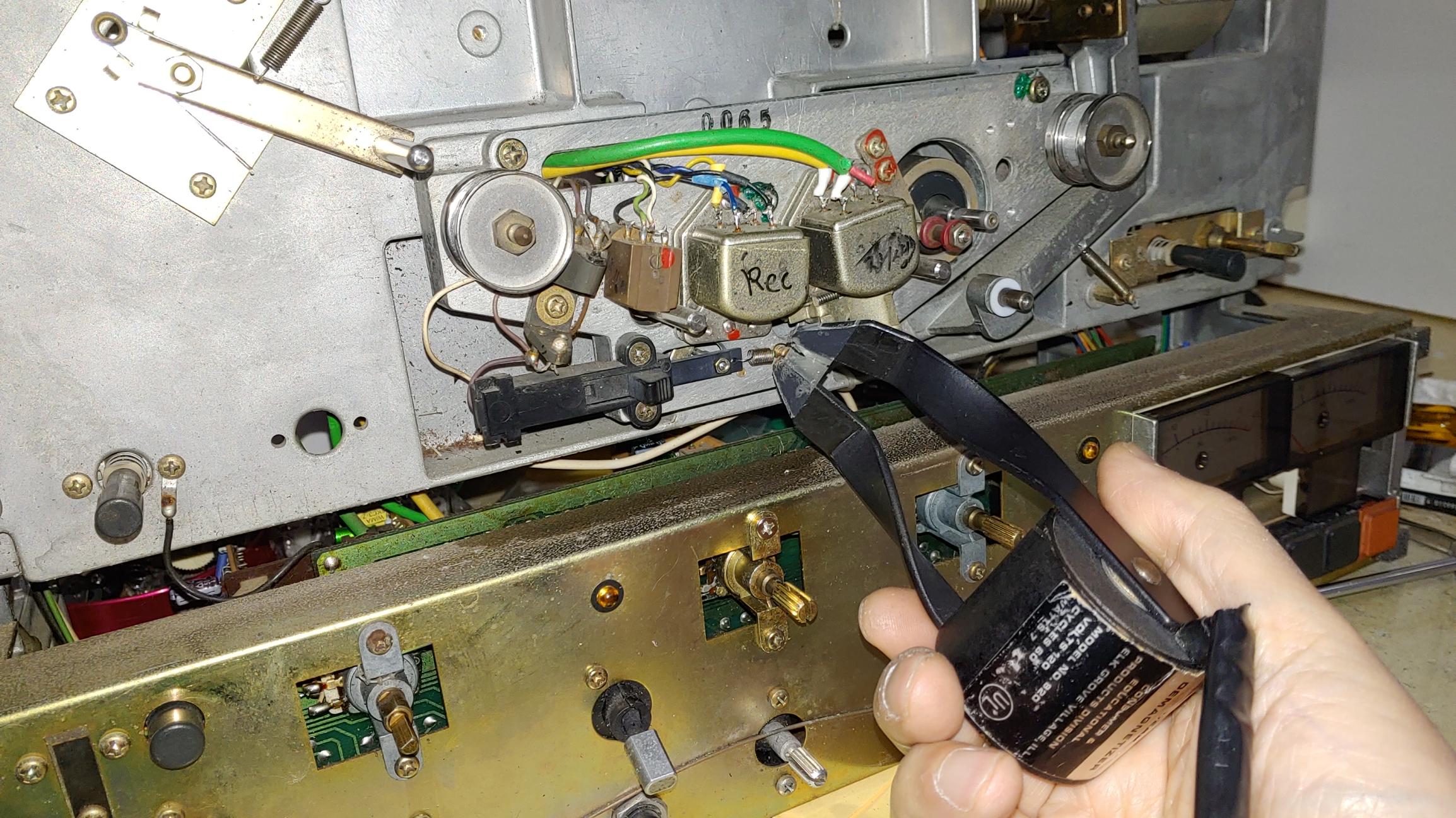

테이프 카운터의 벨트 교체

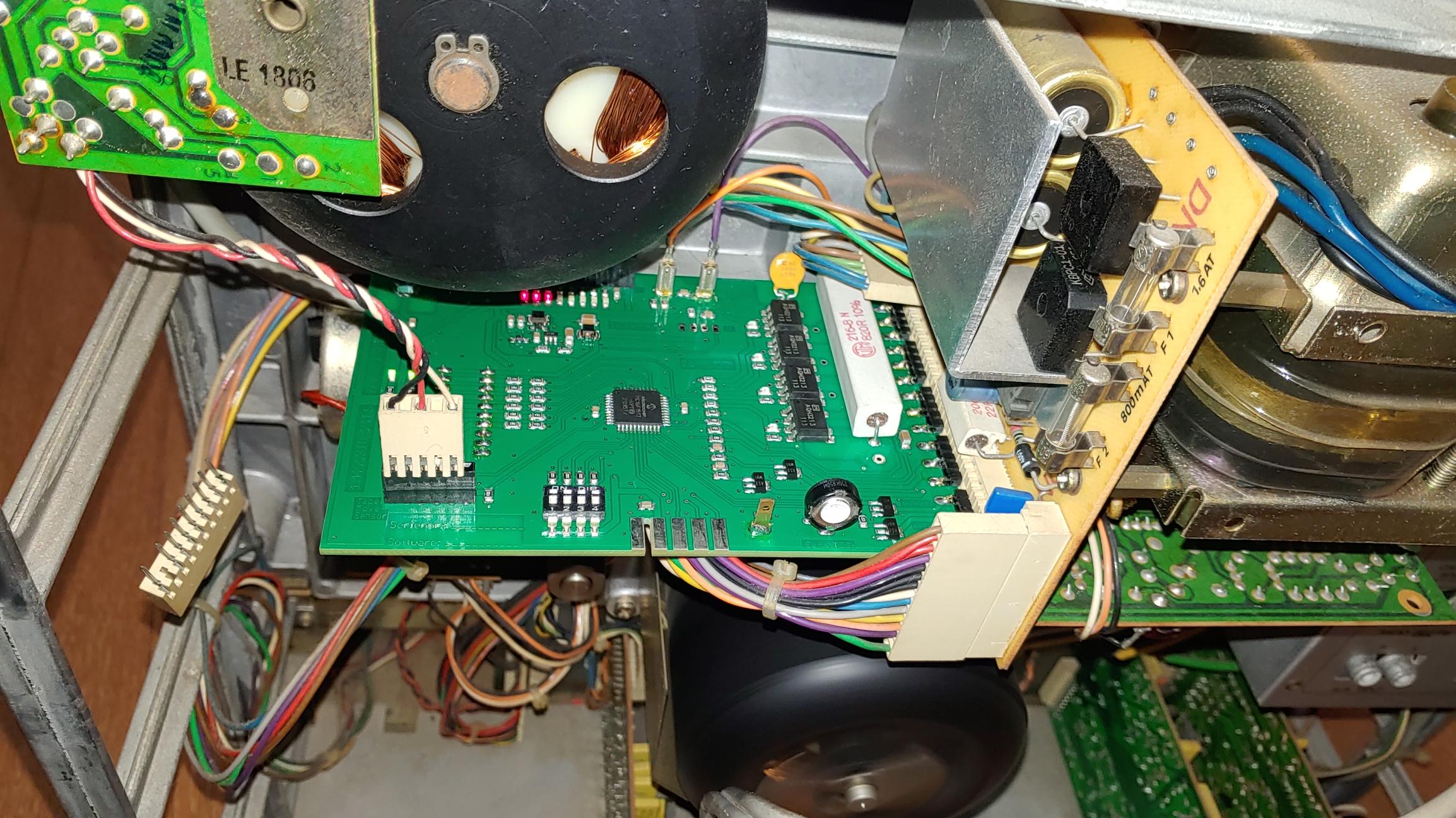

신형 tape control board로 구동계 test.

capstan motor의 정비및 윤활유 주유

헤드 주변부에 대한 Demagetizing

Option 사항( 성능에 지장이 없으나 원하면 작업 가능 )
1. 뒷면 전원 단체 일반 3 구형으로 교체 :1만원
2. 뒷면 입출력 단자 패널을 알류미늄 패널에 금도금 단자로 교체 :5만원
3. 왼쪽 supply motor 베어링 교체 : 3만원

총 비용 : 74만원

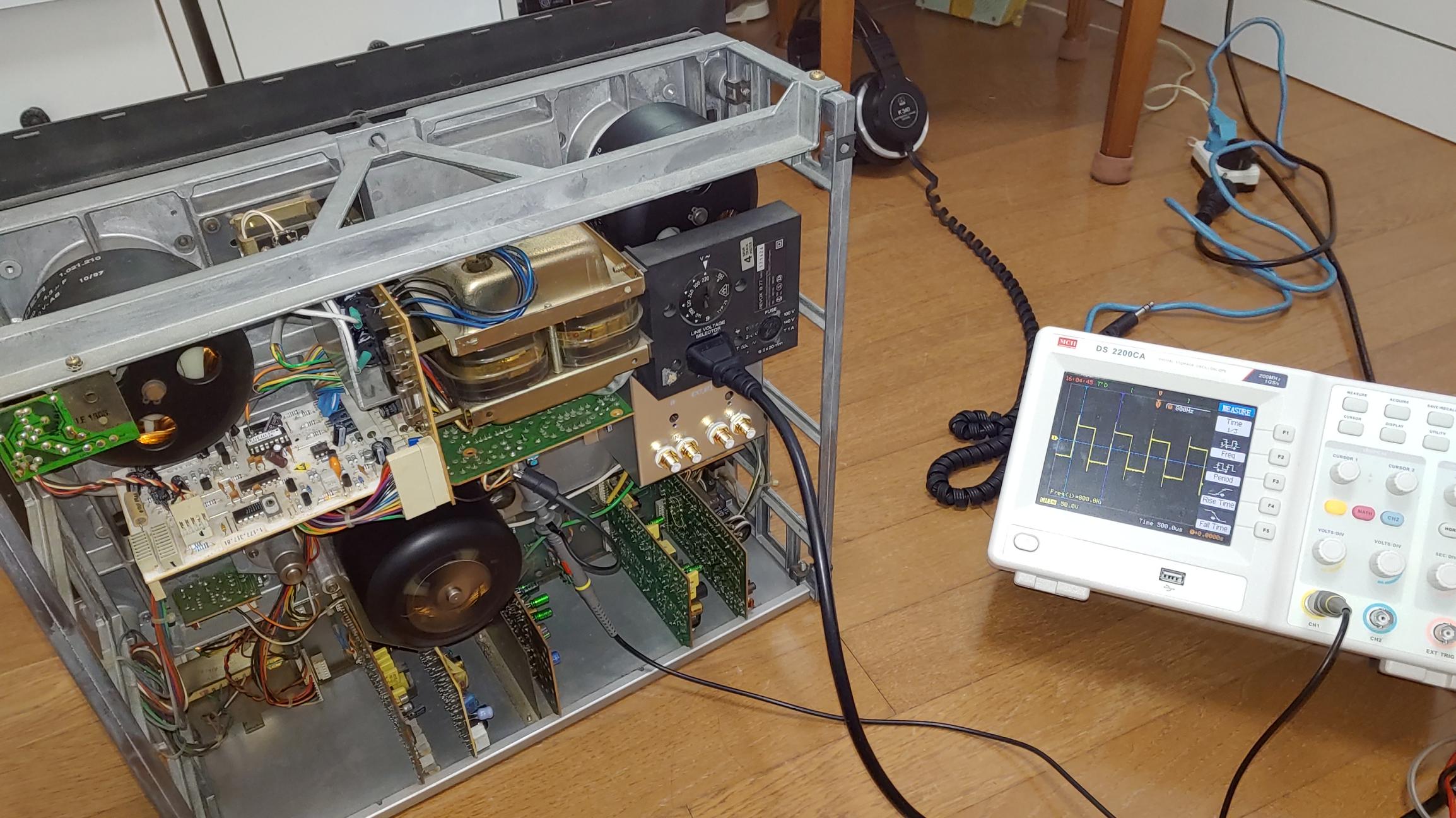

capstan motor의 주파수 정밀 조정

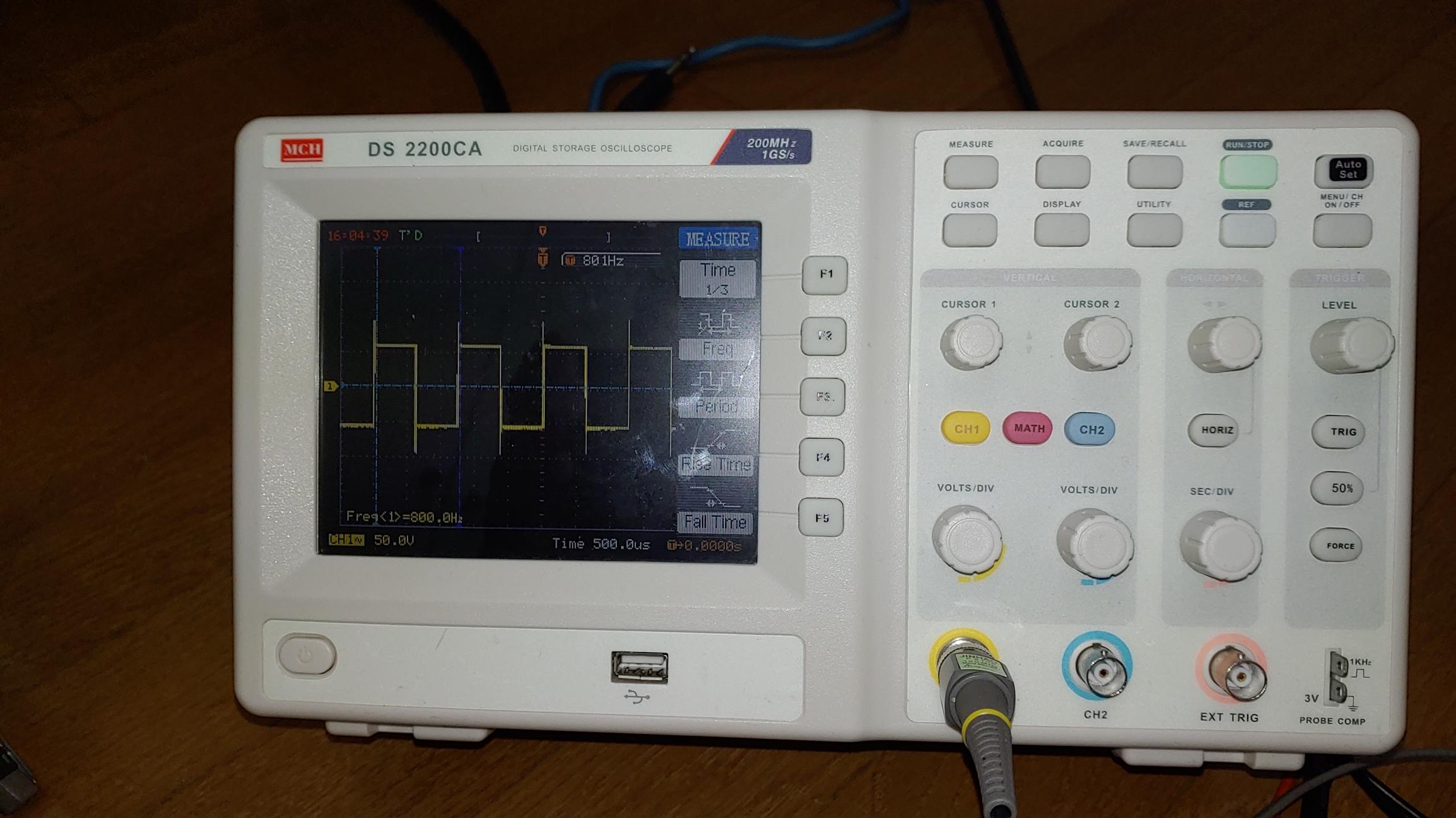

Capstan motor drive board의 주파수가 800HZ가 나오도록 조정

모든 보드의 업 그레이드 작업 후 캘리브레이션에 들어간다.

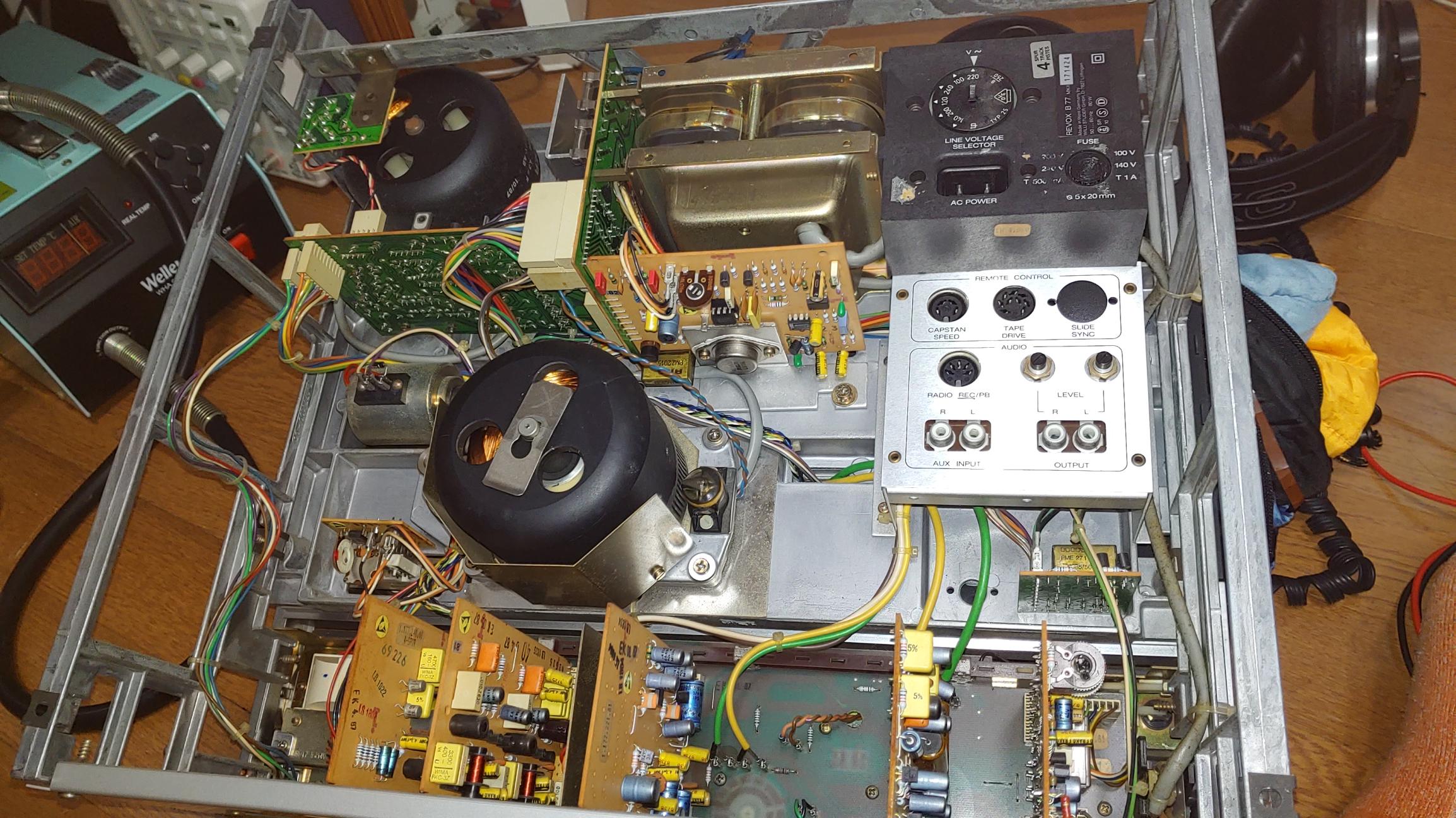

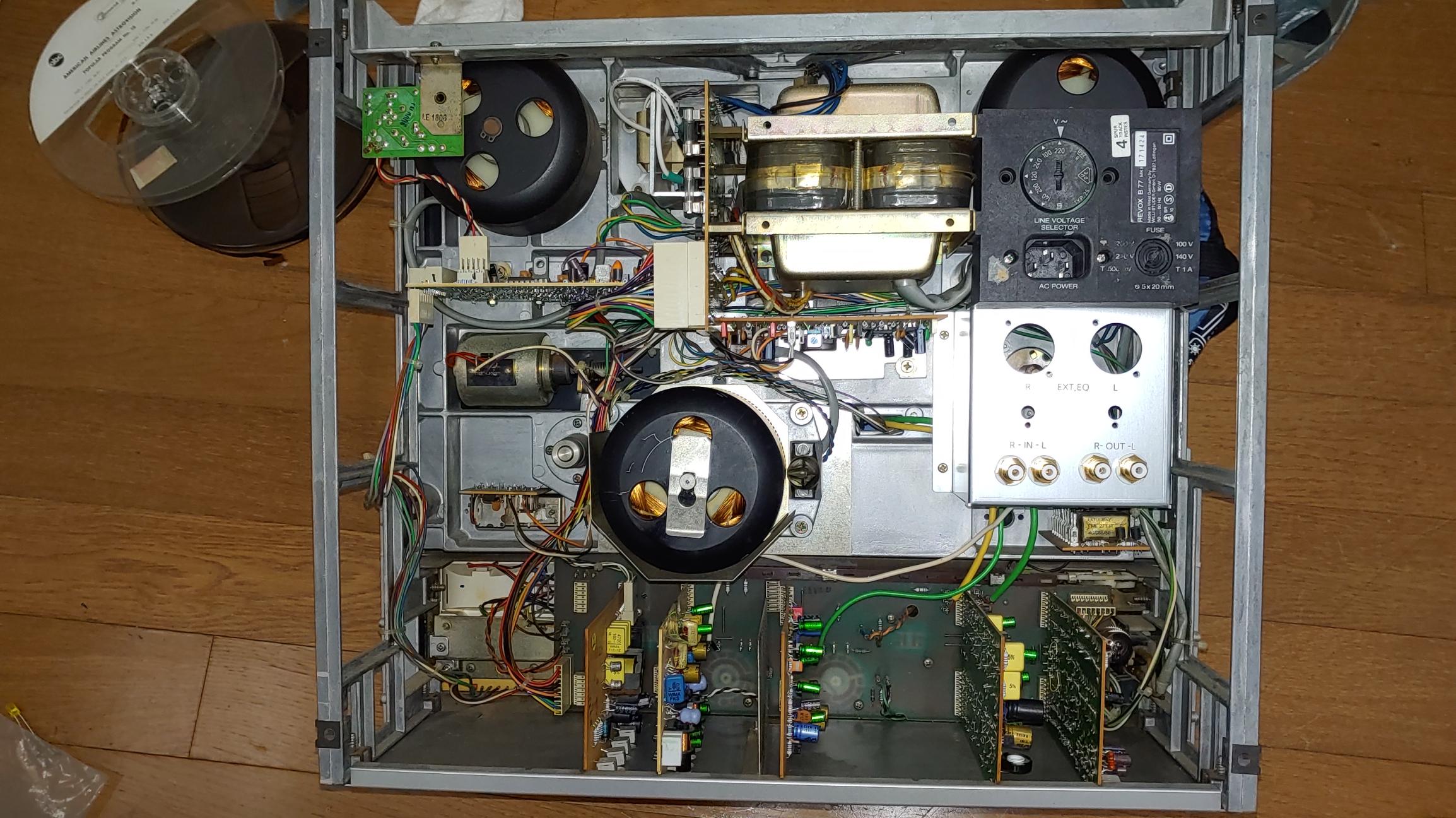

완성 후 내부 모습

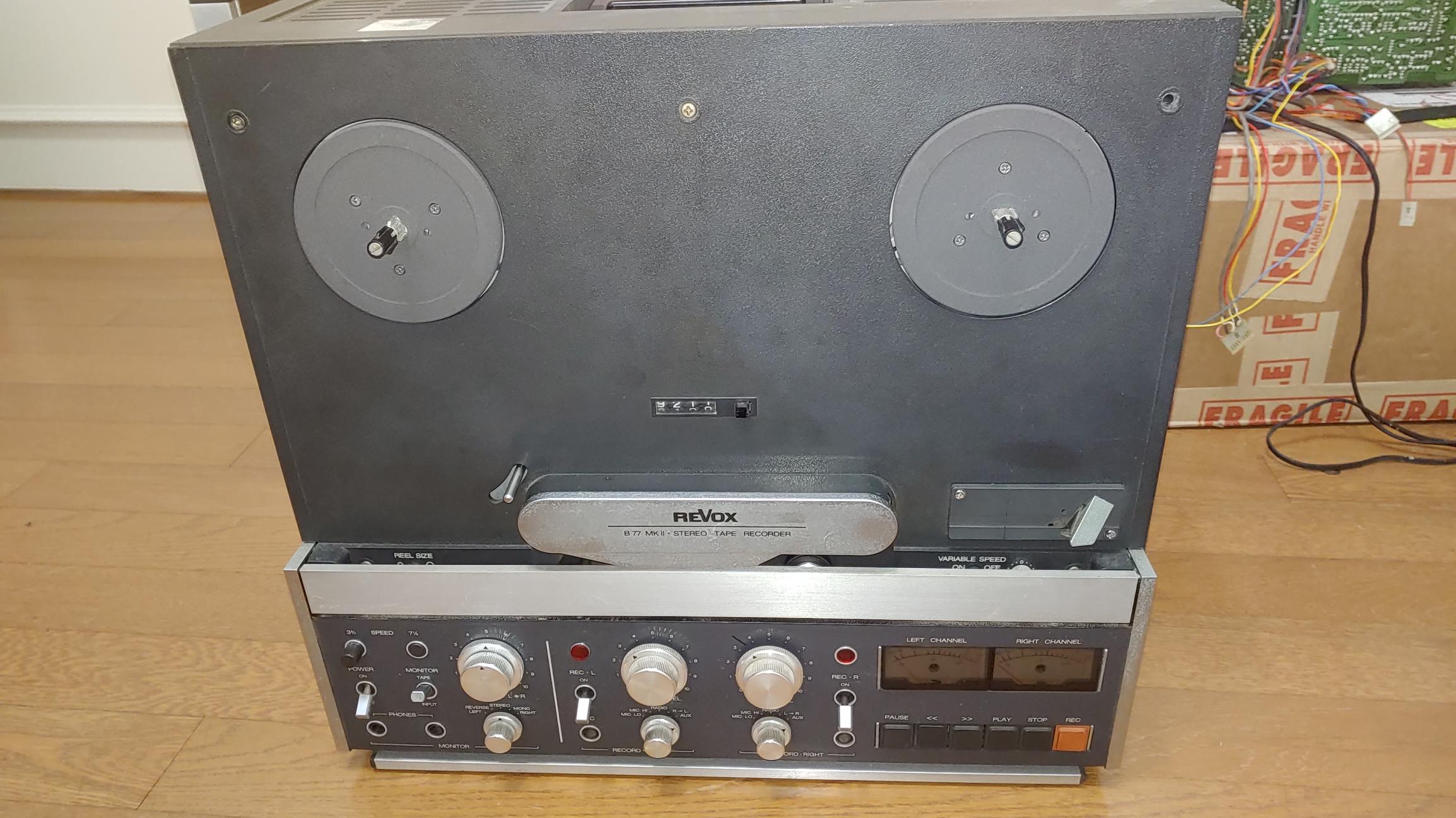

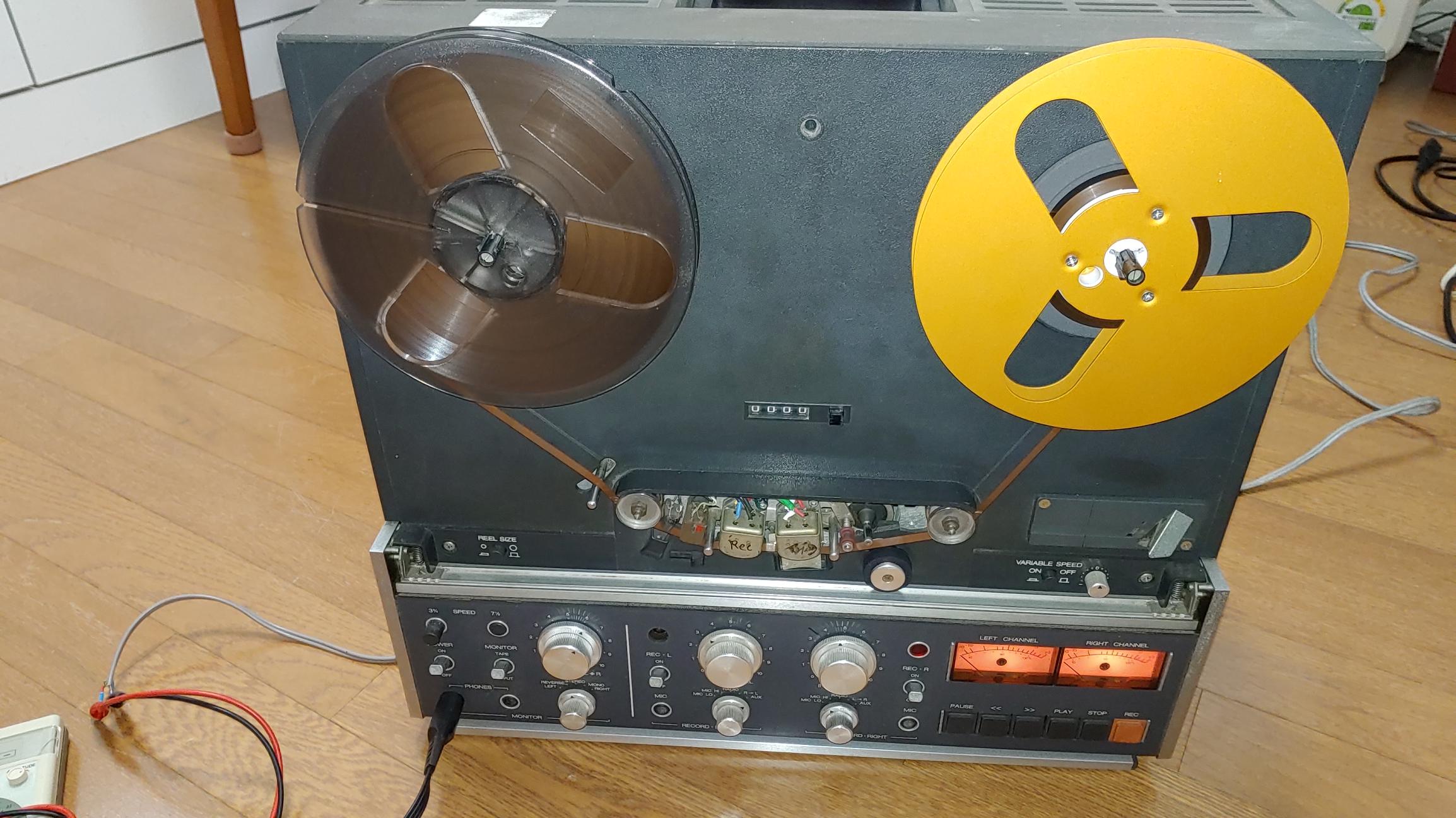

완성후 외관.
