Tandberg 3014A Cassette deck

Audio recording 2024. 1. 3. 17:56
728x90

Ebay에서 1 년전에 수리 불가로 비교적 염가지만 워낙 비싼 몸값의 기기 인지라 꽤 거금을 주고 구한 기기가 완전하게 복원되었다.

미국의 SKyfi audio 란 유명한 중고 오디오샵에서 나온 것인데 인 하우스 엔지니어가 수리를 하다 포기 하고 나온 것 같다.

와서 테스트 해 보니 전원을 넣는 순간 휴즈가 나가기를 반복.  전원 트랜스포머 부터 문제가 있음을 알았다. 새로운 트랜스포머로 교체 하고 그간 Recapping 및 주요 오디오 회로에 대한 개조를 거쳐 마지막으로 메커니즘 정비와 캘리브레이션은 후배의 도움을 받아 최종적으로 완전체로 탄생 했다.

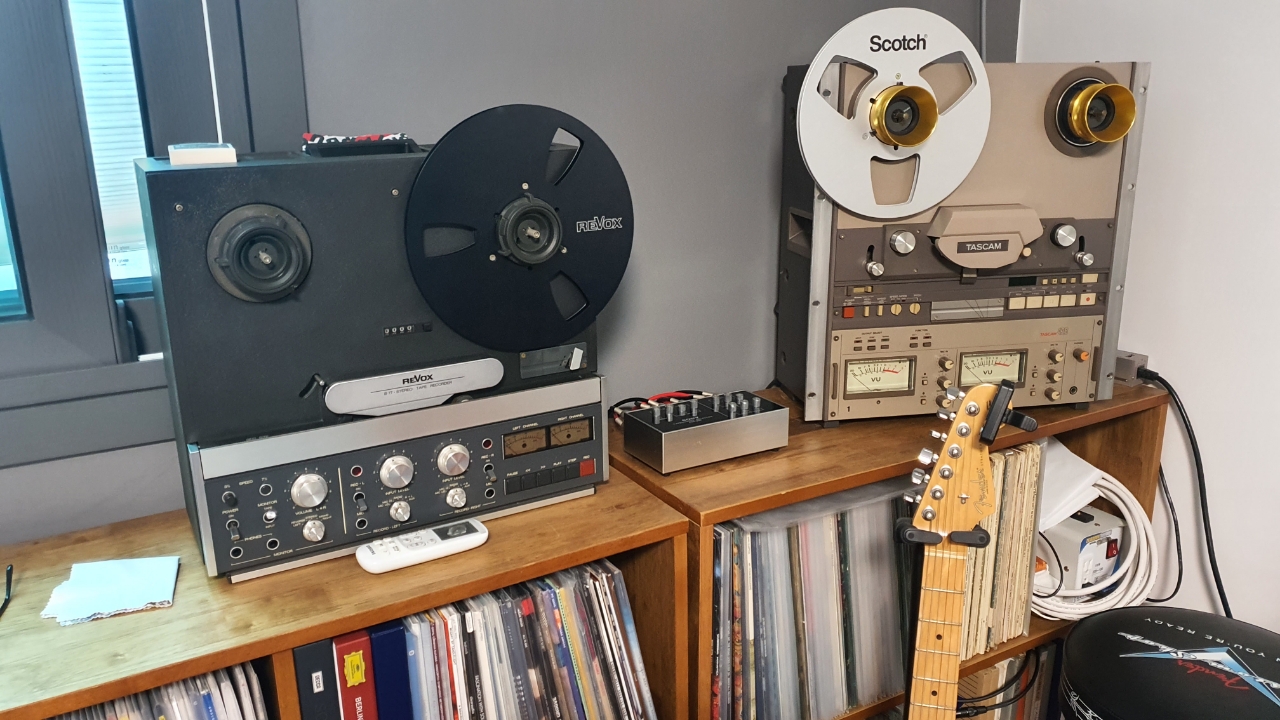

기존에 갖고 있던 리복스 B215와 함께 보유하니 든든하다.

탱크와 같은 외형과는 달리 소리결은 매우 곱고 고역쪽도 매우 Silky하고 잘 뻗어 나간다.

리캐핑 및 업 그레이드 완료 된 메인 오디오 기판
리캐핑 및 모든 개조가 완료 된 내부 모습

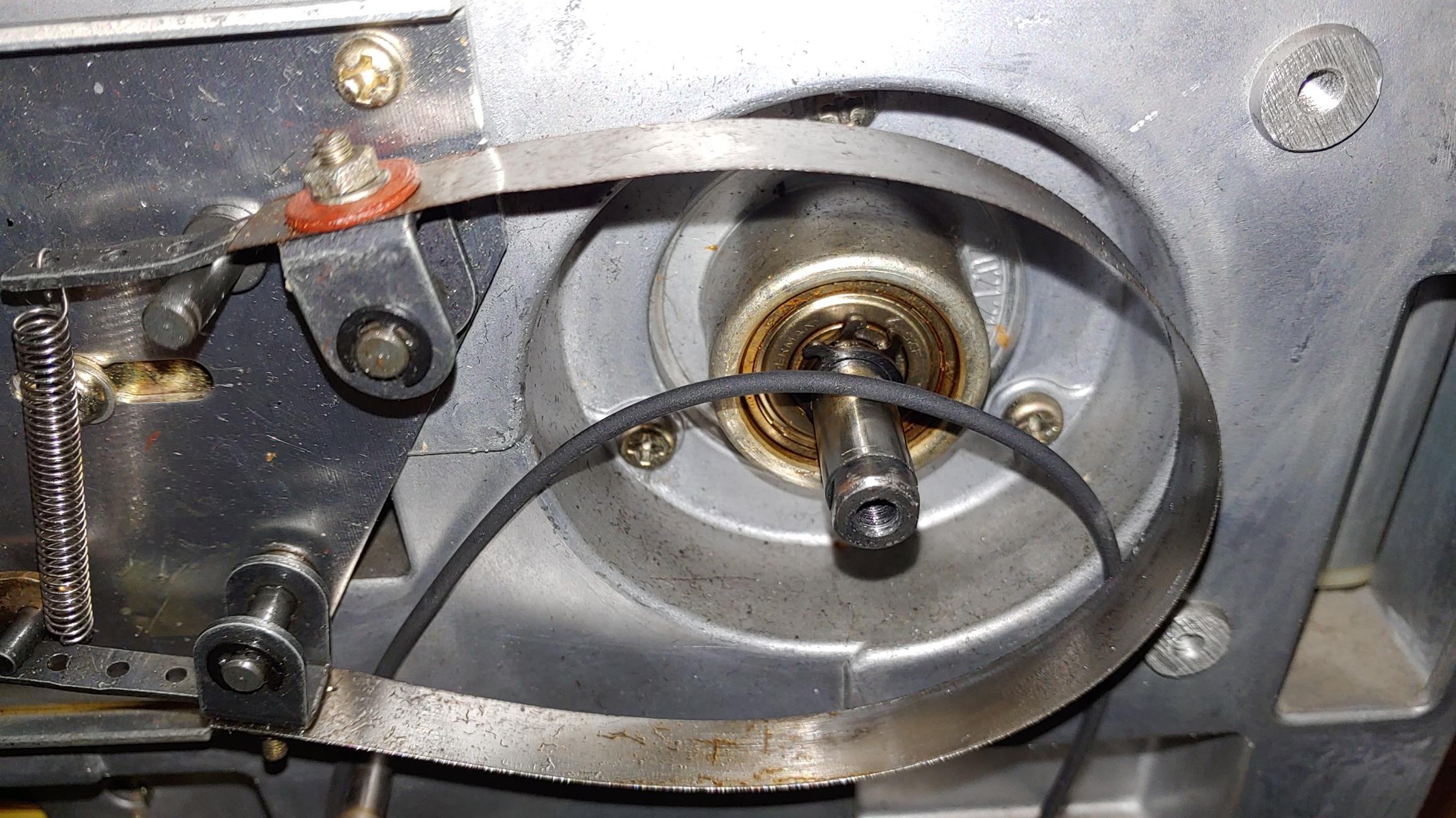

미러 테스트 테이르로 주행 메커니즘 정비



WoW and Flutter 수치도 0.1 정도로 우수한 편이다. 4개의 모터를 가진 괴물

진공관식 reel tape head amp를 제작 해보자

Audio recording 2023. 12. 13. 15:06
728x90

최근 14년전에 만든 진공관식 릴 테이프 헤드 앰프에 대해 몇 가지 업 그레이드 과정을 거쳤다.

진공관식 헤드 앰프를 통해 릴 테이프의 음을 다시 한번 더 진하게 느껴 보고 싶어서 였다.


스튜더의 업무용 릴 데크 중에서도 진공관식의 C-37 릴 데크가 가장 유명한데  정평있고 음색이 아름답기로 유명한  마란쯔 7 프리 앰프의 포노 EQ 회로 부분을 이용하여 제작 하였다.


NAB 15 와 7 1/2 ips로 사용할 경우 및의 월간 오디오 2009년 8월호 자작 기사를 다운로드 하여 보기 바란다.


좀 더 효용성을 높이기 위해 릴레이 회로를 사용하여 CCIR 15 ips 시의 EQ 값과 NAB EQ의 3 3/4 ips 시의 EQ 값을 선택할 수 있도록 PCB 제작을 하였다.


기사에서는 버퍼단에 ECC83 ( 12AX7 )을 사용하도록 했으나 좀 더 많은 전류를 흘릴 수 있는 E180CC로 교체 하여 사용할 것을 권한다.  핀 배치가 같기 때문에 캐소드 저항을 680ohm에서 390 ohm으로 바꾸면 된다.


전체적인 음의 밸런스가 중저역 부분이 매우 충실해 짐을 느낀다. 당분간은 이 회로의 음에 매우 만족 하지만  추후에는  LCR형 테이프 헤드 앰프로도 제작해 볼려고 하고 있다.

첨언을 한다면 리복스 헤드에서 나오는 출력 전압은 대략 2~3 mV로 고출력 MC 카트릿지의 출력과 비슷하다.

따라서 전단에 1 :8 비율 정도의 권선비를 가지는 mc 트랜스포머 ( 또는 고출력 MC 카트릿지용  )을 사용하는 것도 괜찮을 것이다.


보유하고 있는 Cotter Mk2 를 붙여 사용 해 보니  중역대가 좀 더 충실해 지고 Gain 이 높아져  볼륨을 많이 올리지 않아도 되나 주관적으로는  트랜스포머를 거치지 않는 편이 해상력이 좀 더 좋고 섬세함이 느껴져  다소 볼륨을 높이더라도 직결하여 사용하고 있다.

시험삼아 여러가지 MC 승압용 트랜스포머를 붙여서 마음에 드는 것을 선택하면 좋을 것 같다.


CCIR 15 ips : R1 ; 사용하지 않음.  R2 :5.8K ohm ,
NAB 3  3/4 ips : R1: 680K, R2 : 17.6K ohm



VU meter 회로도




사전 제작된 신형 pcb. 릴레이 회로가 있어 NAB 와 CCIR EQ의 선택이 가능하다.

진공관식 reel tape head amp.PDF
1.87MB



재생 전용으로 개조된 리복스 B-77 .  헤드 위의 절환 스위치를 통해 2 트랙과 4 트랙 테이프를 선택하여 재생이 가능하다.
이 기기에 최근 업 그레이드 된 진공관식 릴 테이프 헤드 앰프를 연결하여 사용한다.  뒷면의 절환 스위치를 통해 자체 reproduce amp를 통해 재생도 가능하다.



'Audio recording' 카테고리의 다른 글

Pioneer RT-909 릴 테이프 데크 헤드 재생 작업 2  (1) 2024.01.10
Tandberg 3014A Cassette deck  (0) 2024.01.03
Revox PR99 수리및 개조 7  (0) 2023.12.04
상투스 공연 라이브 녹음  (0) 2023.11.14
reel tape deck head amp  (0) 2023.11.10

Revox PR99 수리및 개조 7

Audio recording 2023. 12. 4. 21:18
728x90

서울 성북동에 있는 LP 바에서 사용할 예정으로 구입한 리복스 PR99.

의뢰한 분은 국내에서 지인을 통하여 구했는데 오른쪽 VU 미터가 동작을 안하고 재생음질이 먹먹하며 녹음이 제대로 되지 않아 전반적인 수리, 오버홀 및 개조와 캘리브레이션을 부탁 했다.

작업전의 내부 모습. 대부분의 리복스 PR99가 이정도의 상태를 보인다.



릴 플레이트의 페인트가 많이 벗겨져 있고 더러운 상태. 특히 상태가 안좋은 오른쪽 것은 양호한 것으로 교체 해 드렸다.



코일이 끊겨 동작을 안하는 오른쪽 VU 미터. 세운상가의 전문점에 의뢰하여 수리 했다.
본격 작업 전 상태를 계측기를 통해 파악해 둔다.

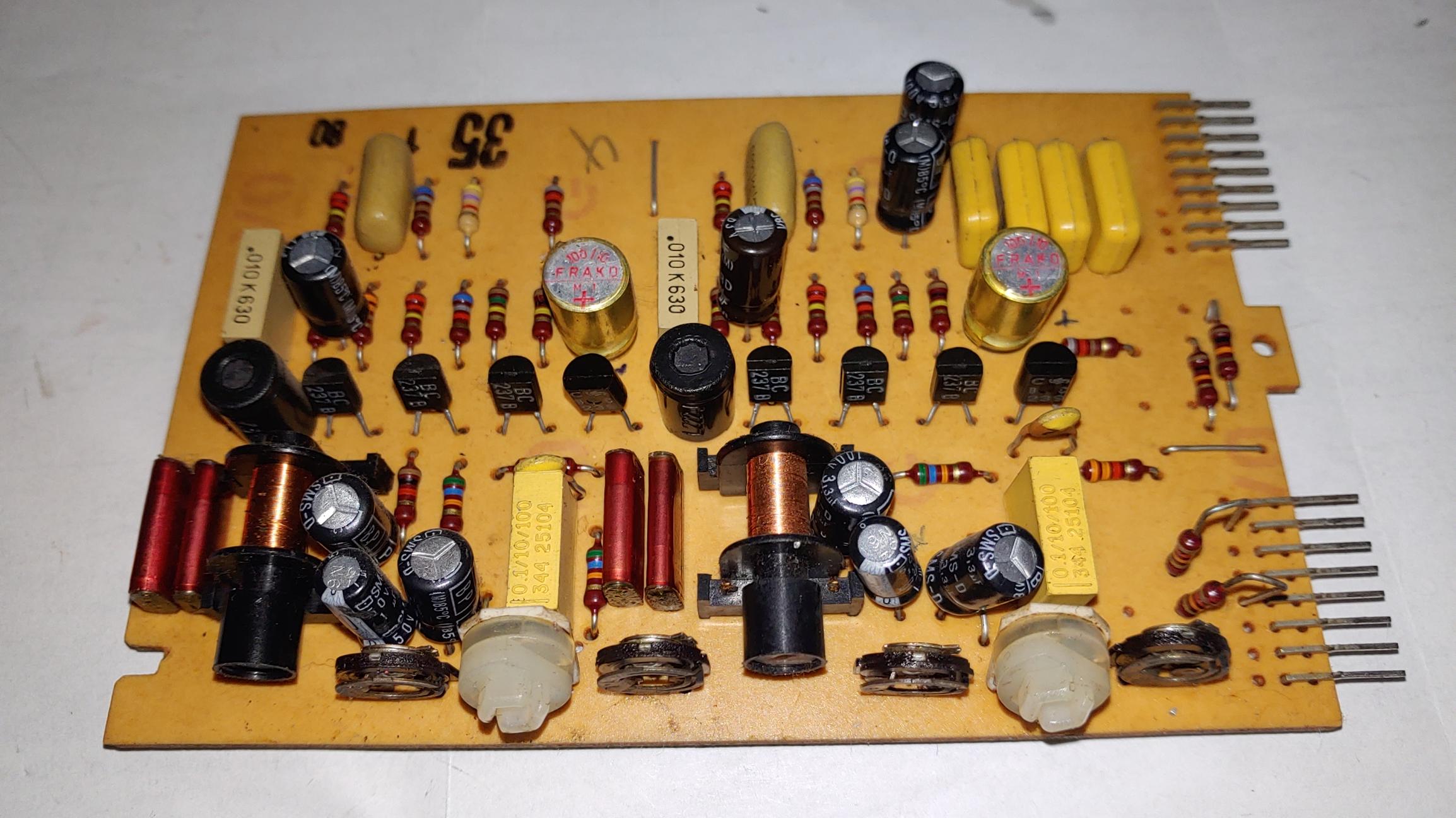

re capping 전의  캡스턴 모터 제어 보드

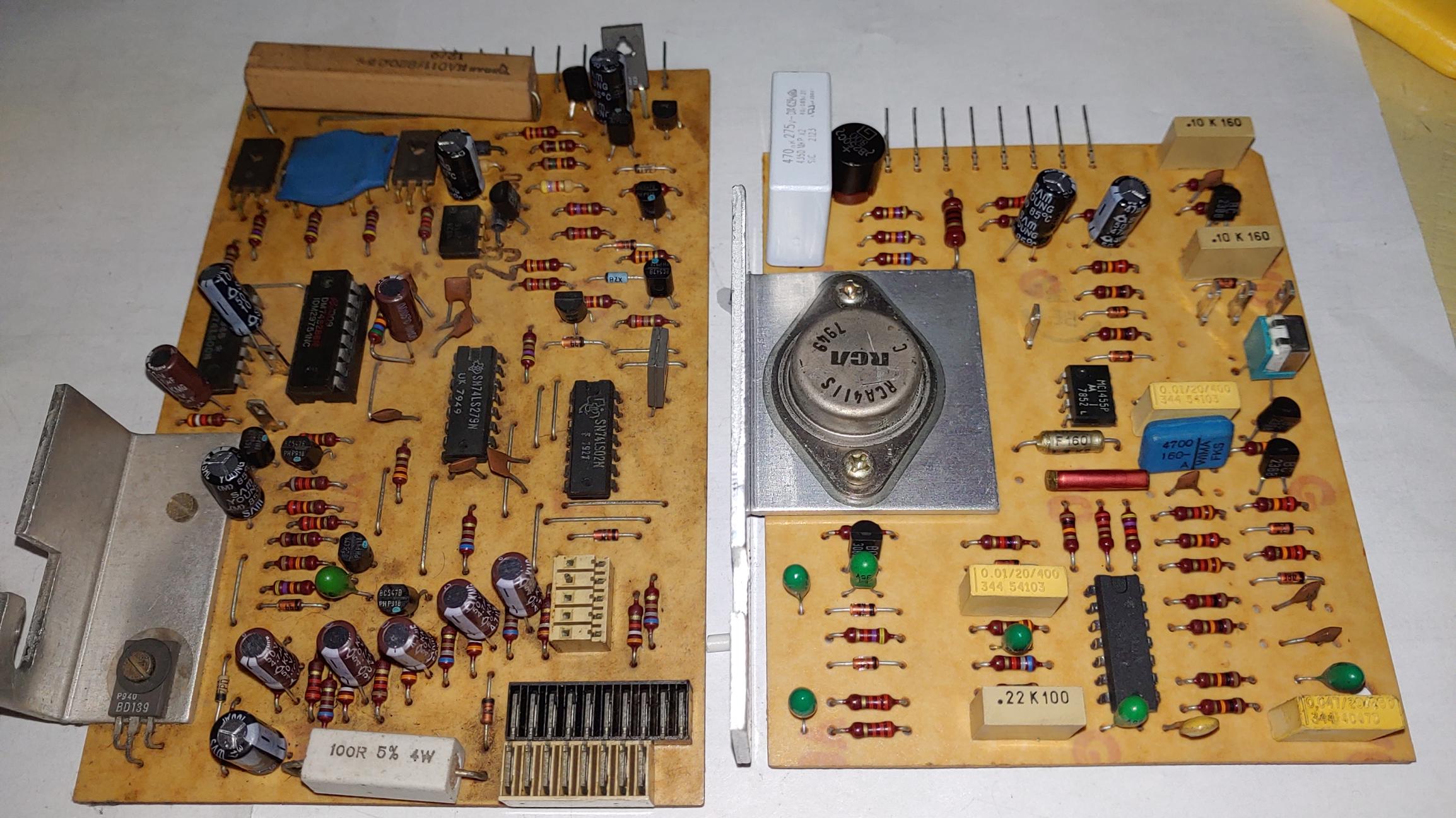

re-capping 전의 오실레이터 보드 . 반고정 저항이 까많게  산화 되어 있다.

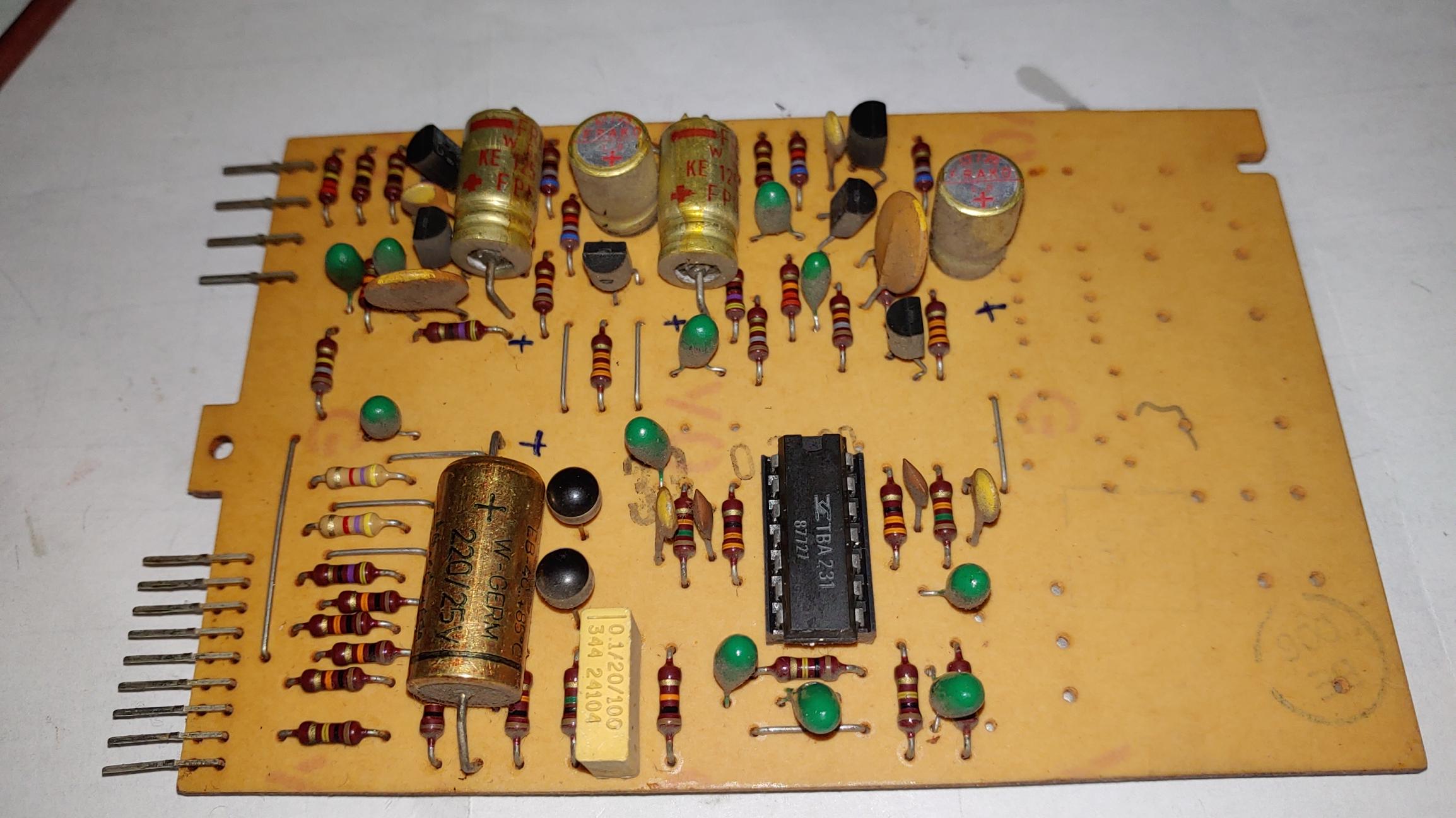

개조전의 reproduce board.  8개의 반고정저항과 다수의 전해 콘덴서가 교체 되었다.
Upgrade 된 input board. 초록색의 Nichicon사의 오디오 전용 무극성 콘덴서 Muse로 교체 되었다.



개조된 보드를 장착한 상태
MRL 테스트 테이프와 주파수 발진기, 오실로스코프를 통해 캘리브레이션 중
개조 작업 및 캘리브레이션 된 후의 내부 모습



작업이 끝난 후 전체 외관
PR99에서 가장 손상이 많은 uncal 누름 스위치를 새것으로 전부 교체 하였다.



상투스 공연 라이브 녹음

Audio recording 2023. 11. 14. 12:33
728x90

2023년 11월 11일 창덕궁 소극장

개조한 옥타바 219 마이크 2개를 ORTF방식으로 배치 하고 마이크 높이는 약 2m 로 세팅.

192 KHz, 24 bit의  High Resolution PCM으로 녹음.
