Revox PR99 overhaul,upgrade and Calibration 240609

그간 블로그에 적지는 않았지만 여러 대의 리복스 b77과 PR99에 대한 오버홀, 업그레이드 캘리브레이션 작업이 있었다 .


오늘은 간만에 작업 내용 사진 몇 장을 올려 본다

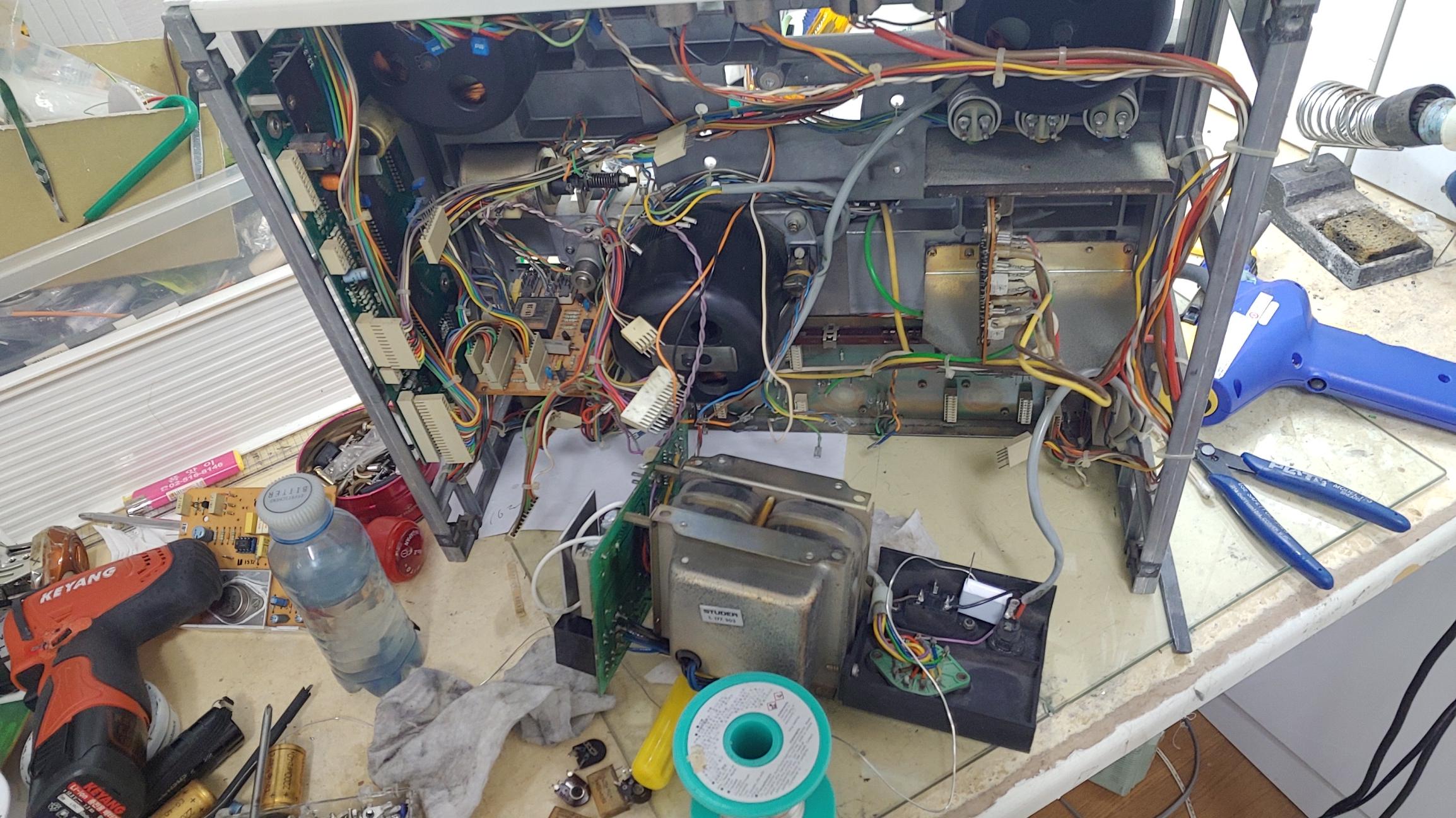

전원부 부품 교체를 위해서는 내부 끝까지 모두 분해해야 된다

특히 전원 입력 스위치와 연계된 0.1uF의 X2 안전 콘덴서는 워낙 취약해서 이것은 꼭 교체해야 한다.

거의 대부분의 기기가 이것이 바로 터지게 바로 직전 상태에 있거나 아니면 이미 터져서 기능을 못 하고 있는 경우가 많다 .

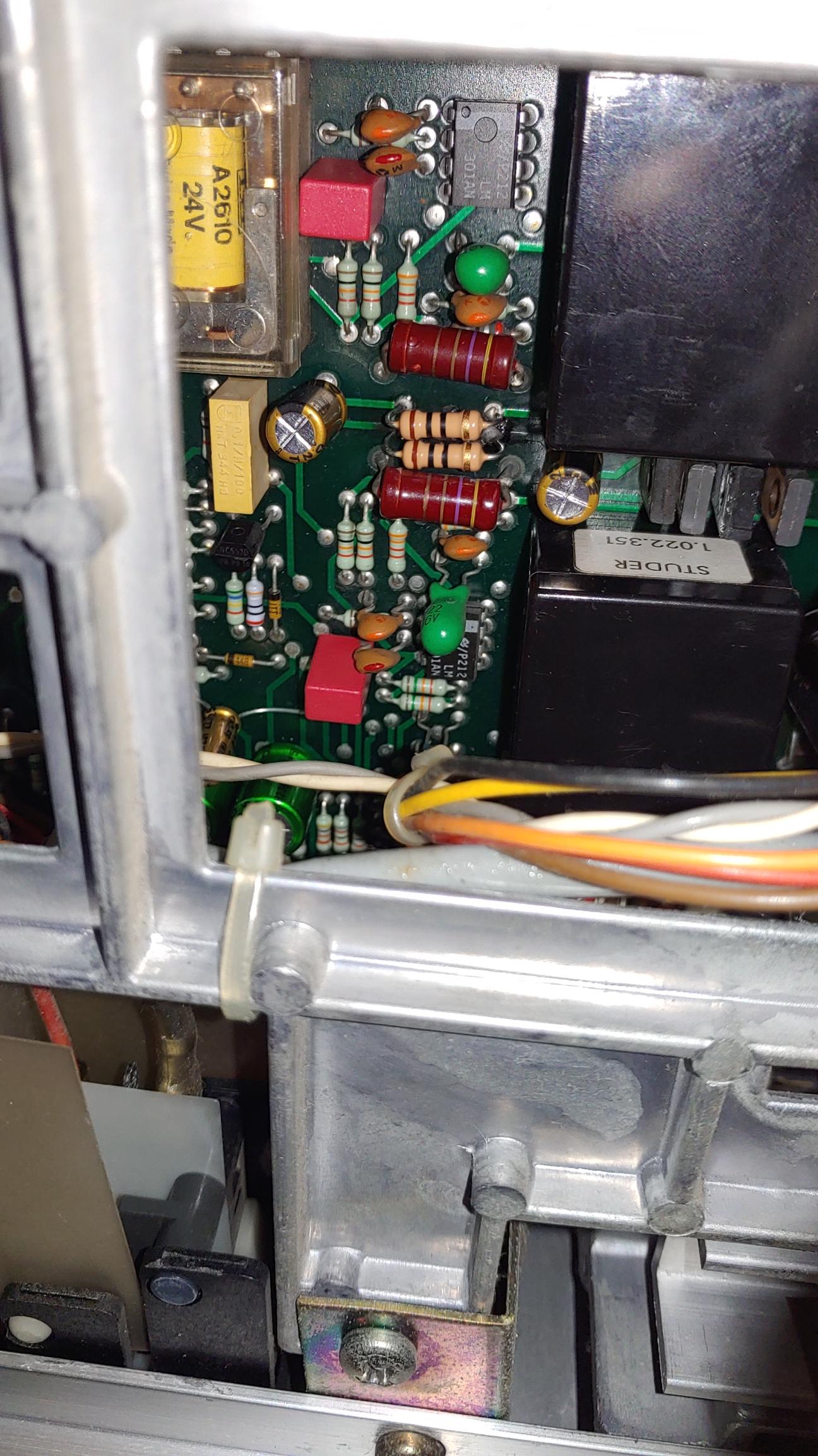

여기서는 하얀색으로 보이는 콘덴서가 교체된 X2 안전 콘덴서.

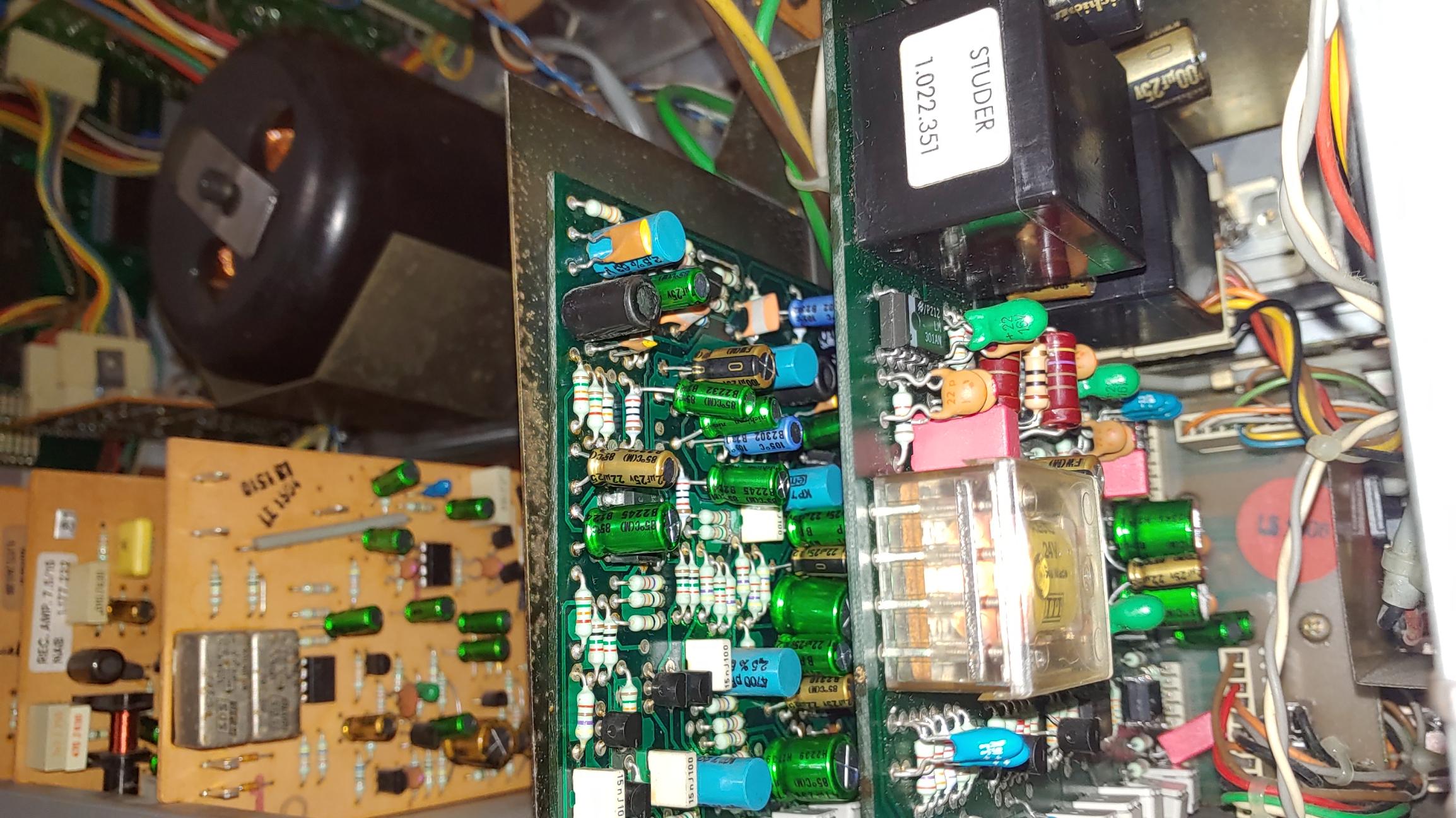

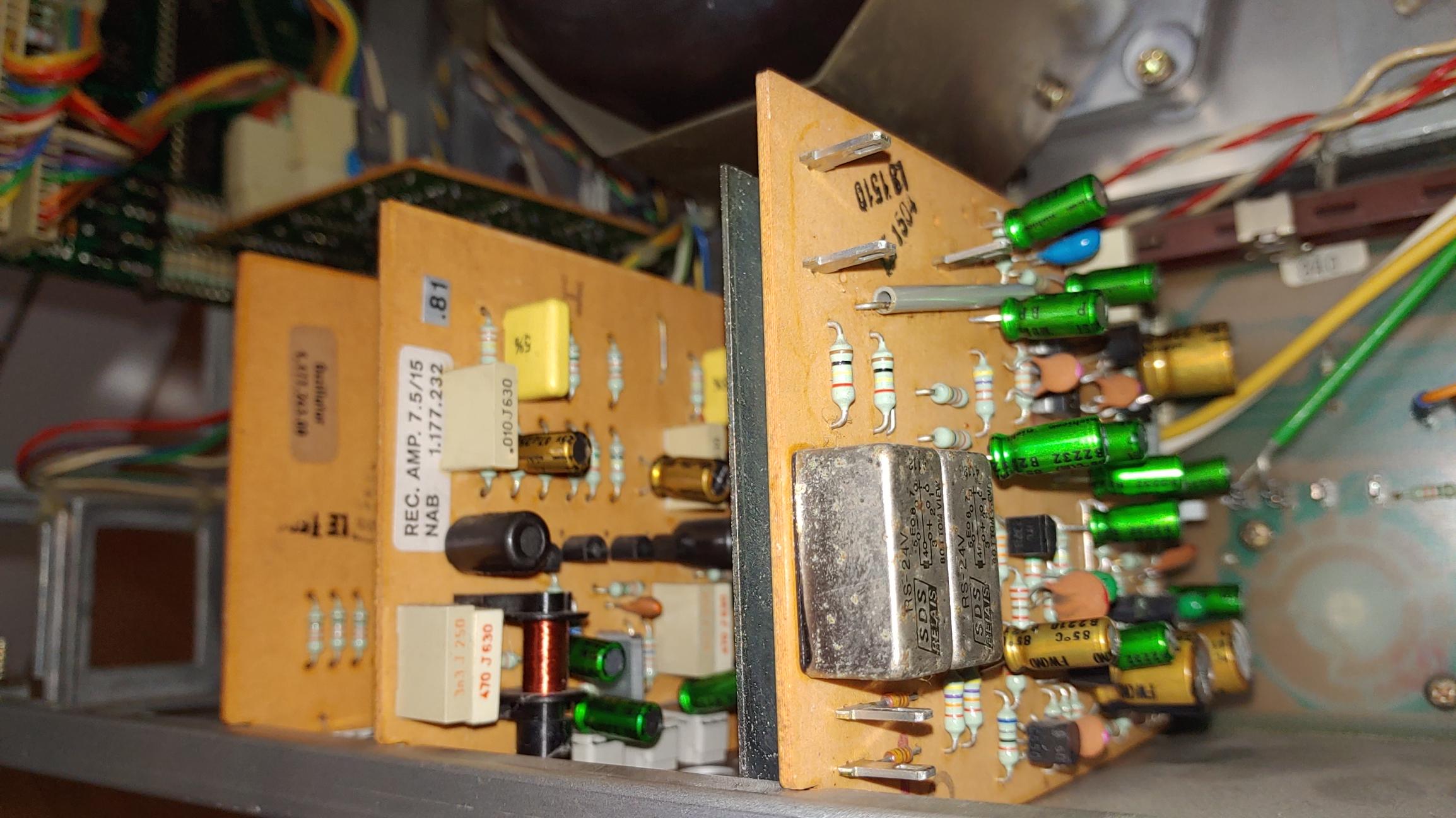

재생 및 모니터 회로 부분에 대한 보드의 부품 개조 완료된 모습.

일본 니치콘 콘덴서에 무극성 콘덴서인 Muse 콘덴서와 독일 Wima사의 필름 콘덴서 등으로 오디오 신호회로단을 철저히 업그레이드했다.

개조 후의 입력 신호 증폭 및 녹음 바이어스 회로 보드 모습

모니터 보드의 트랜지스터 드라이브 저항이 타서 보다 큰 용량 의 저항으로 교체하였다

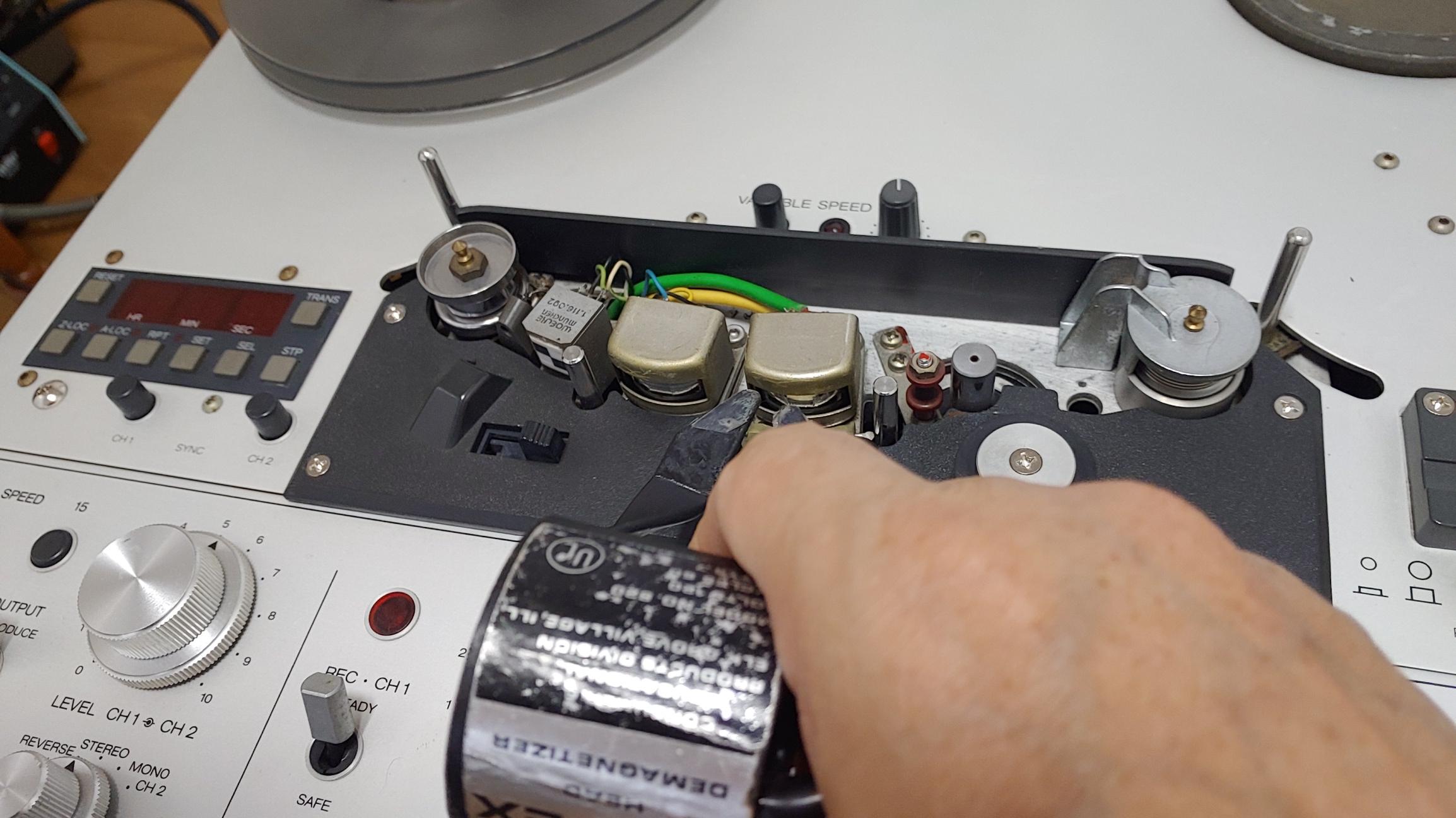

캘리브레이션 시작 전에 헤드 부분에 대해서 demagnetizing 을 먼저  한다.

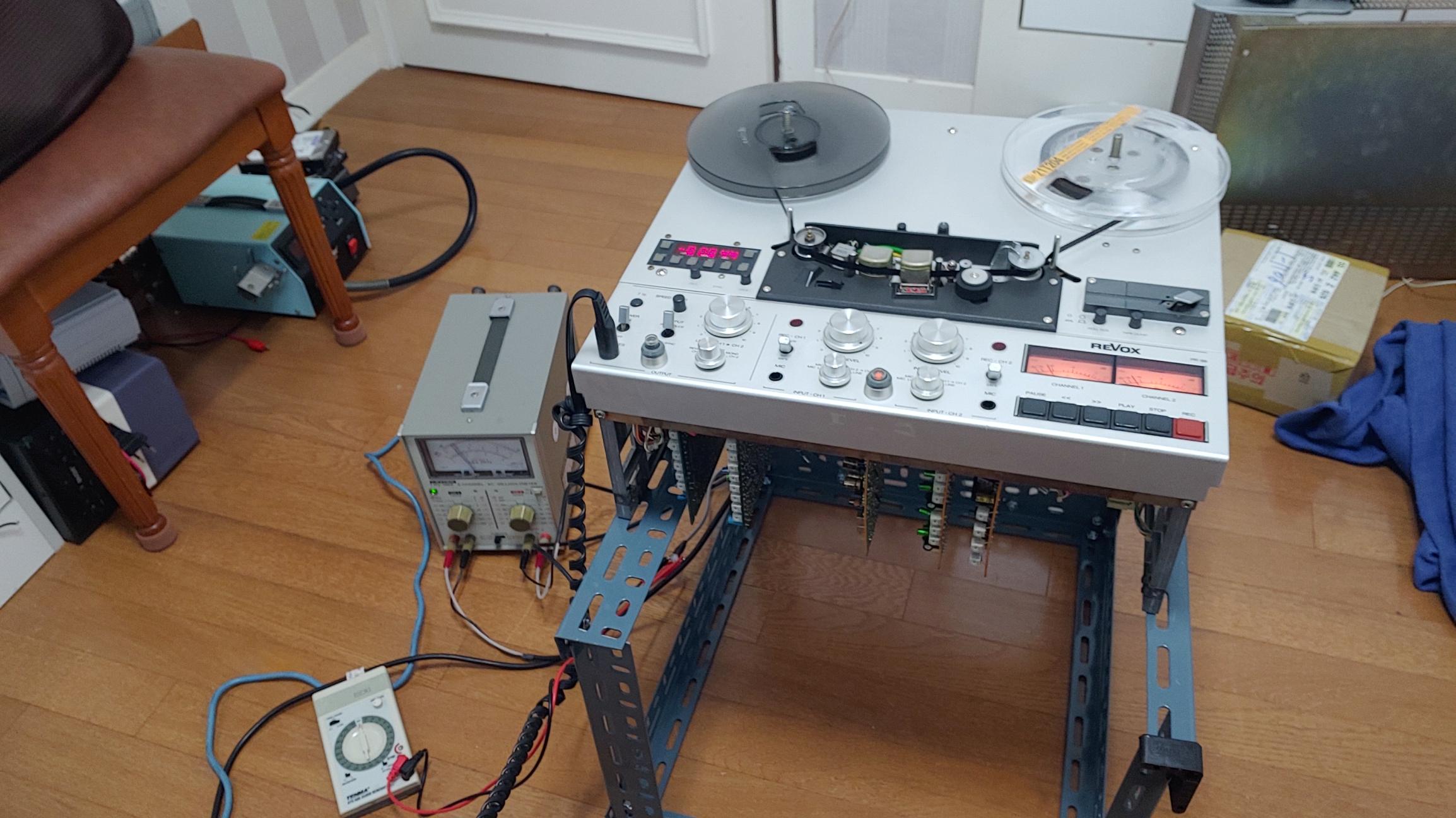

VTVM으로 입력 신호 및 테이프 재생 레벨 교정 작업 실시.

동시에 고역 주파수에 대한 응답 신호가 제대로 나오는지도 확인한다.

반고정 저항을 조정하여 전 대역에 있어서 주파수 응답이 고르게 되도록 해야 한다.

각 속도에 대해서 각각 작업 필요.

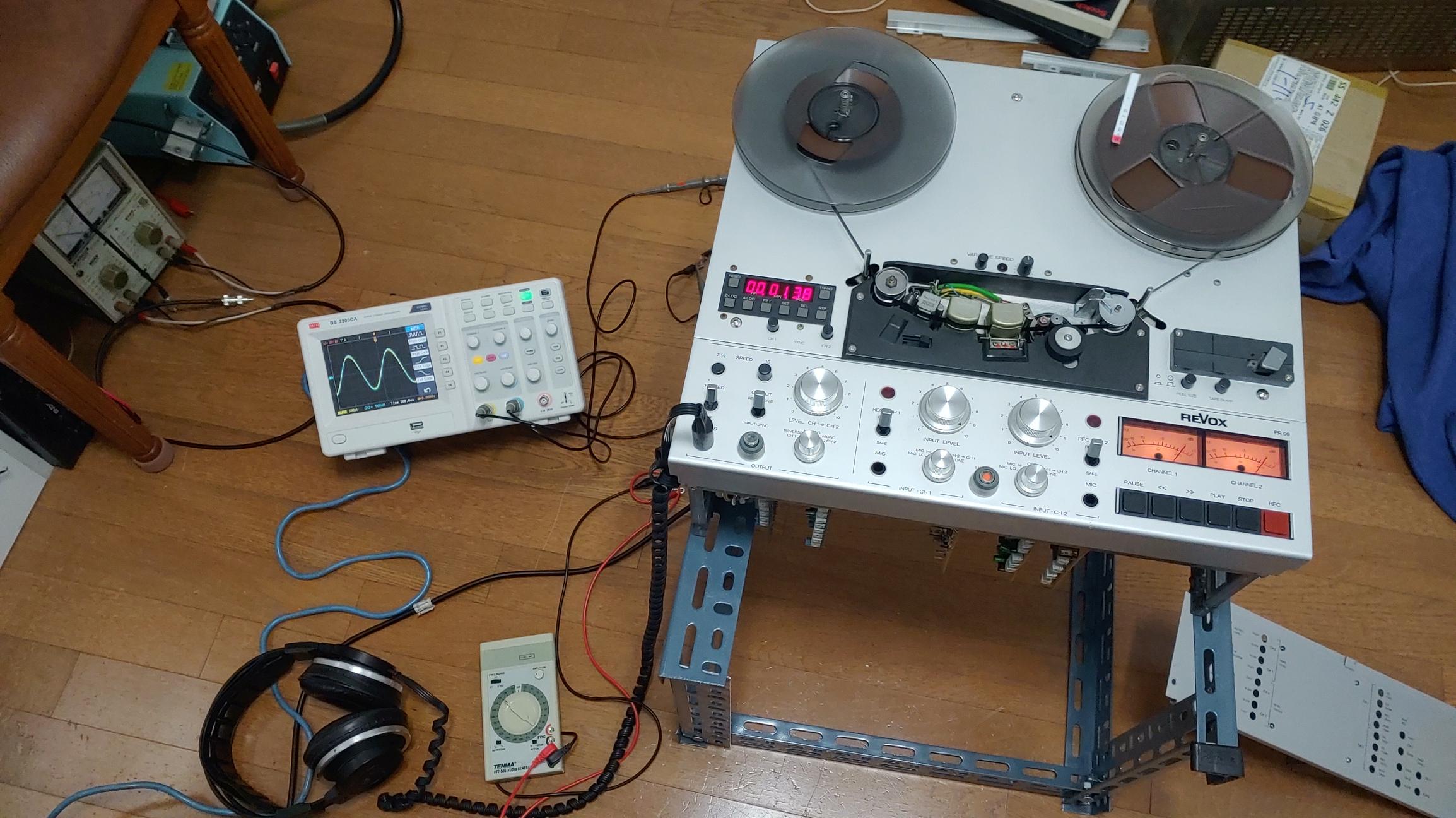

오실로스코프로 헤드 아지무스 등을 점검하고 교정한다.

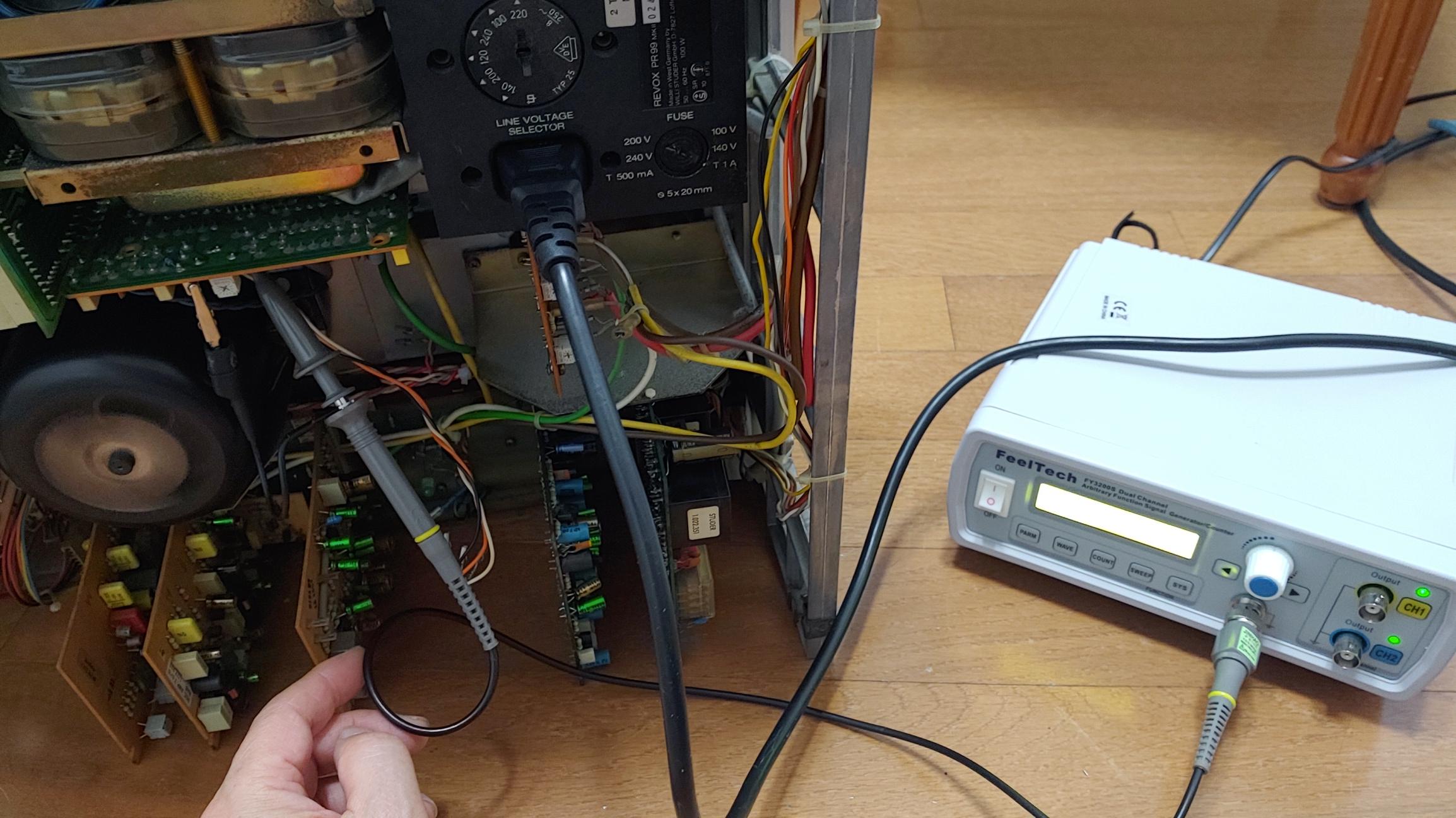

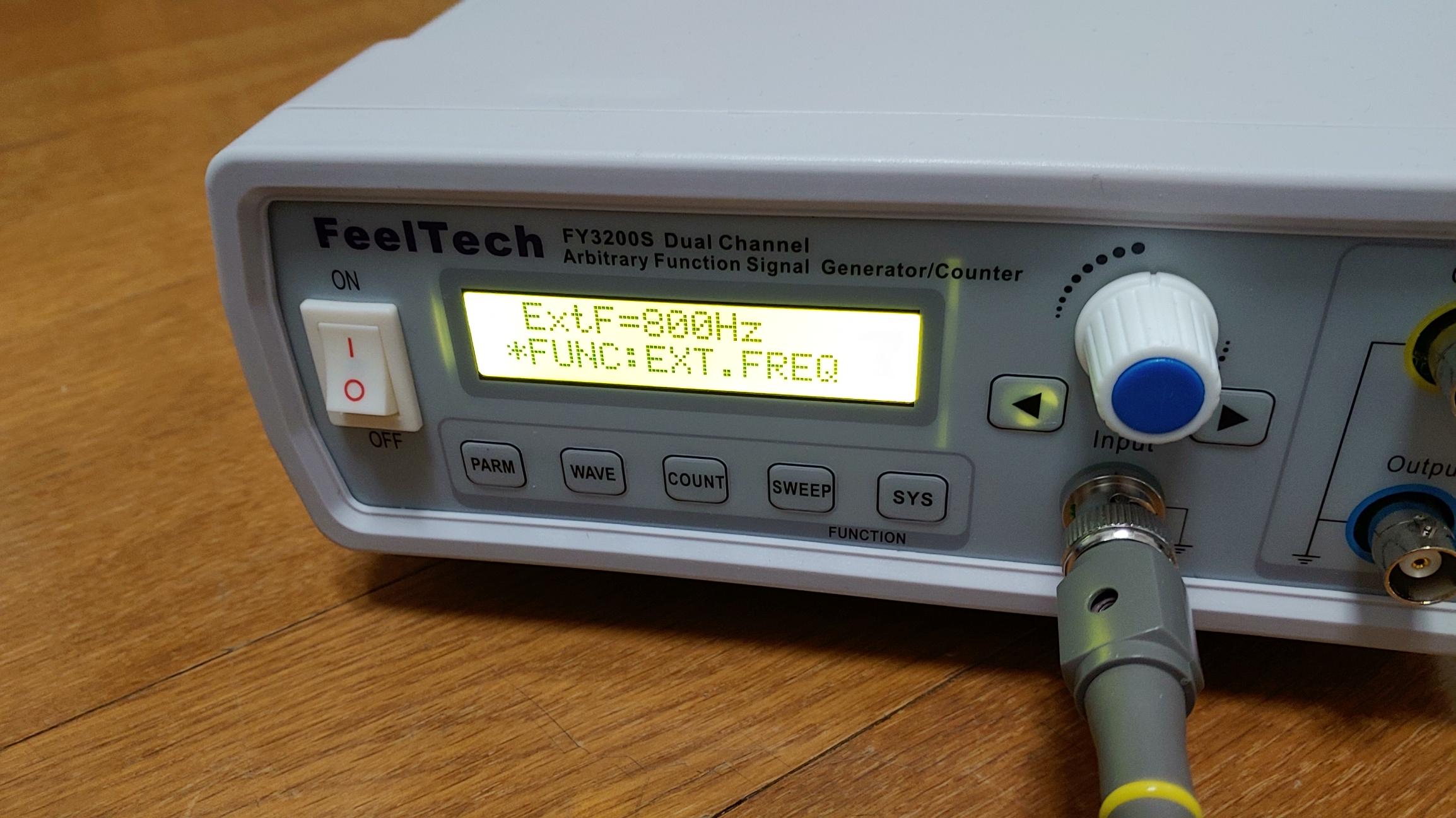

캡스톤 모터의 속도가 정확히 되도록 주파수 카운터를 이용하여 800hz가 되도록 캡스톤 모터 드라이브 보드 의 반고정 저항을 조정한다.

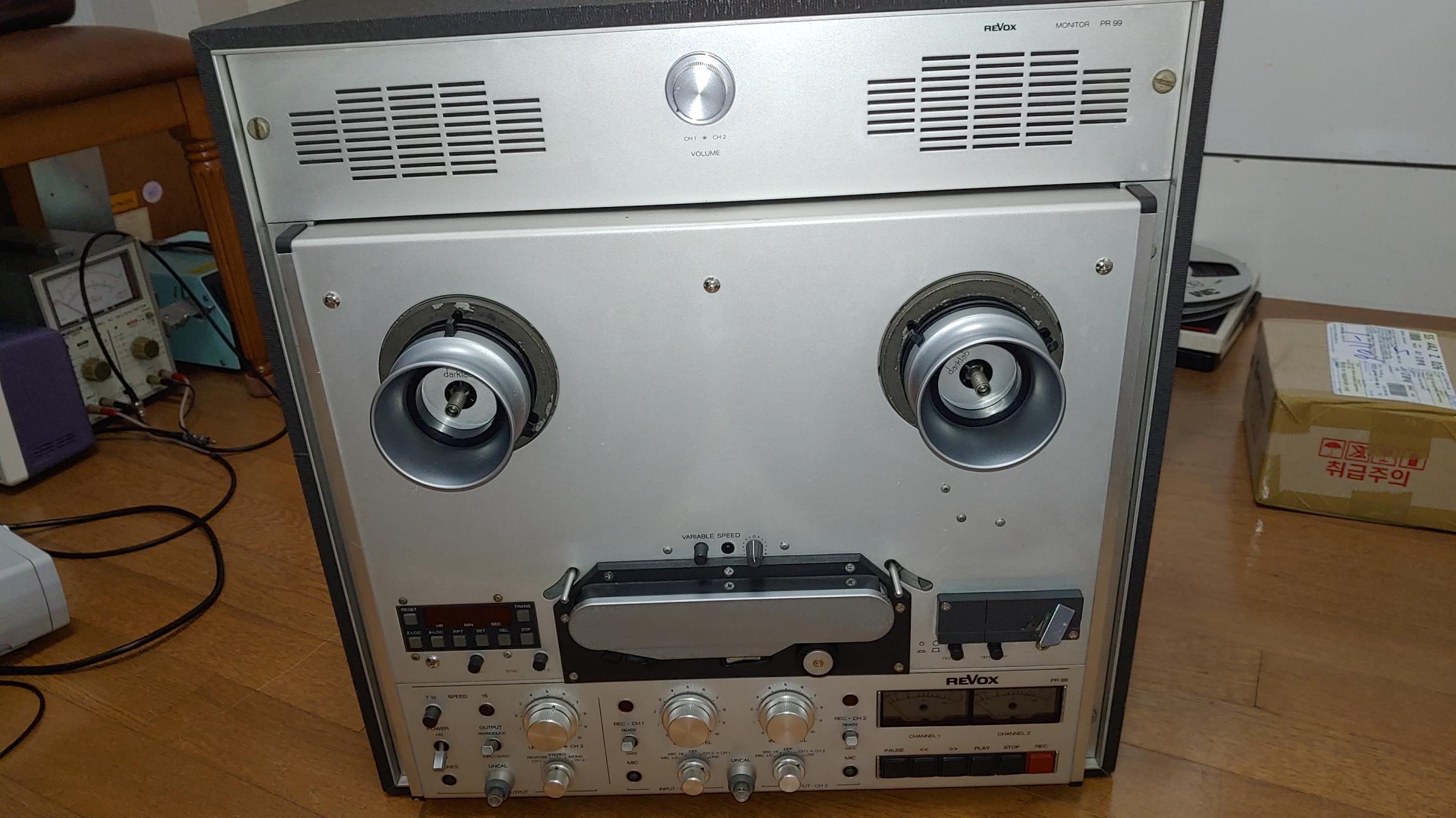

모든 작업이 완료된 외관 모습 앞면에 볼트 등이 부식되어 새로운 볼트 등으로 모두 교체하였더니  외관이 상당히 깔끔하게 보인다.
