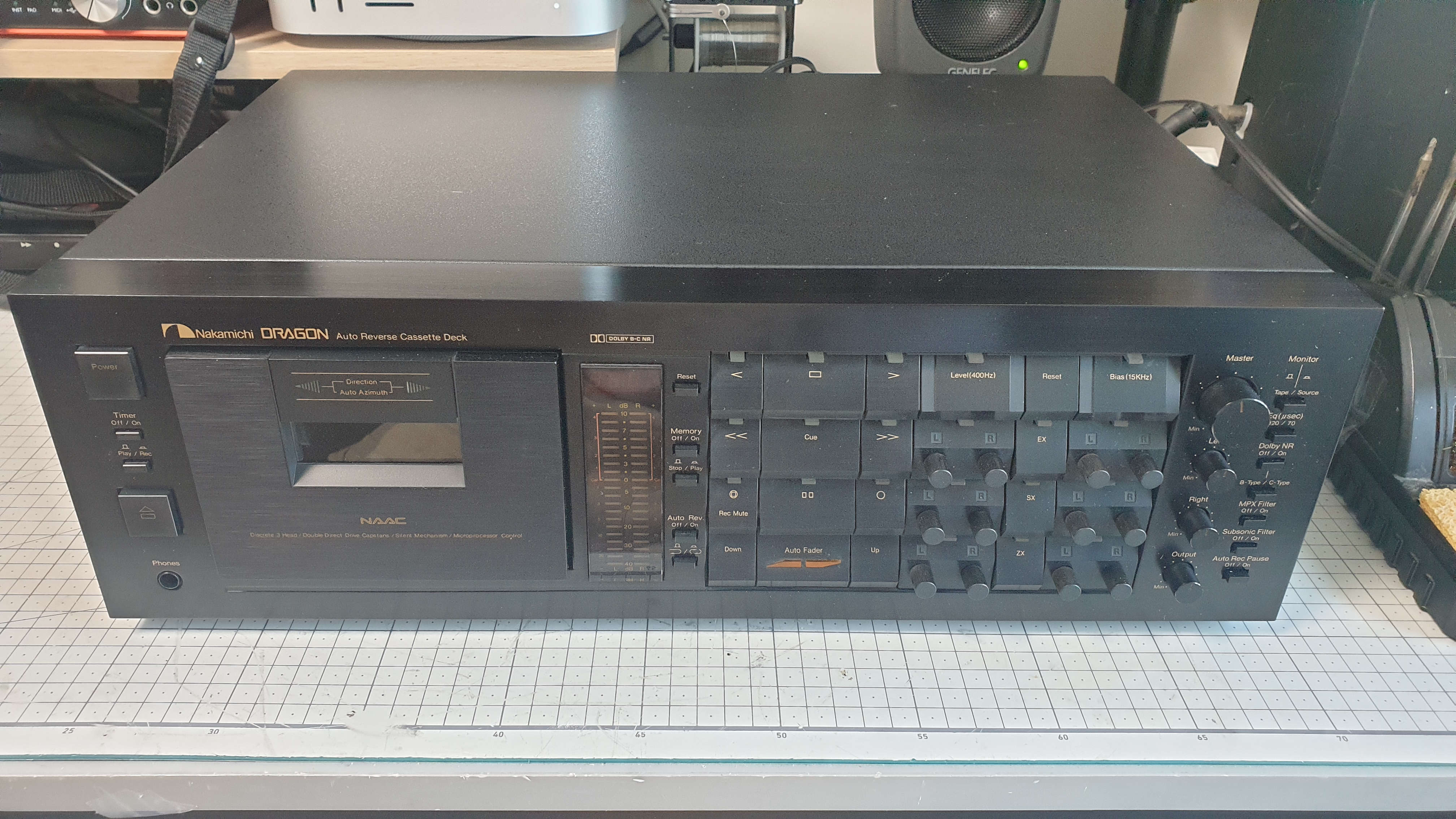

Nakamichi Dragon cassette deck 수리, 오버홀 및 캘리브레이션
Audio recording
2024. 6. 15. 08:34
728x90

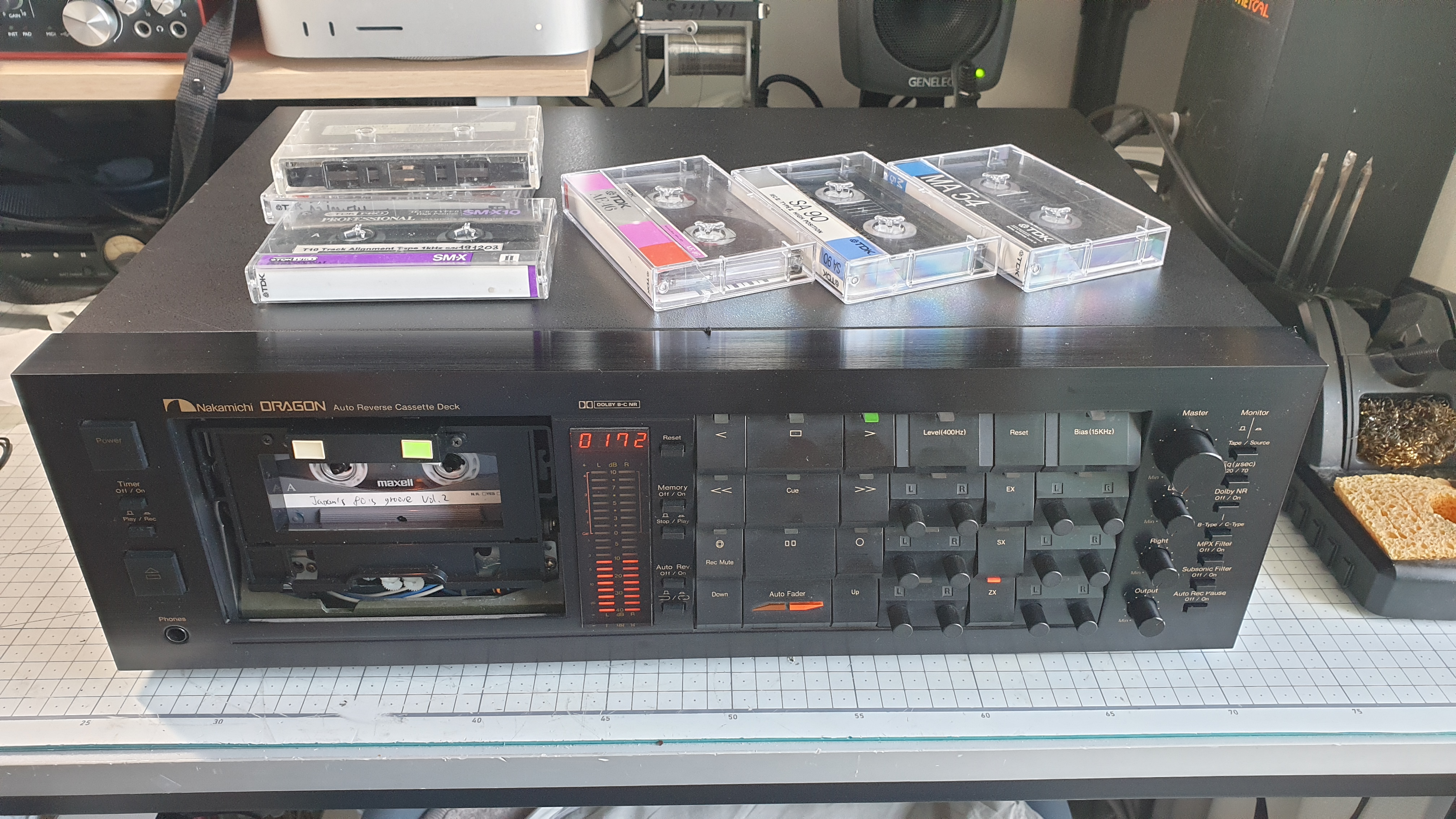

지인으로부터 의뢰받은 나카미치 드래곤의 수리 및 오버홀.
카세트 데크 중에서도 내부가 복잡하기로 이름 난이 기기 정말 많은 노력이 필요했다.
특히 자동 아지무스 조절 회로가 있고 고질적인 오렌지 색의 마일러 콘덴서를 모두 교체해야 되는 것 때문에 다른 데크 두 배 세 배 정도의 노력이 필요하다.
![](https://blog.kakaocdn.net/dn/k25Fg/btsH0BXS6ZE/sxq1tk4vGebIJhK4g6zXo1/img.jpg)
![](https://blog.kakaocdn.net/dn/c8gtWF/btsH0Yk0I2f/tKtS10rwvJUFjf38eGdl0k/img.jpg)
![](https://blog.kakaocdn.net/dn/Xxcc0/btsHZSGg2M3/KJHyreYoKsG01SkkhtHGmk/img.jpg)
![](https://blog.kakaocdn.net/dn/cjmUO5/btsH012ZPut/R3TGBXkDltAyWn9bTk5cs0/img.jpg)
![](https://blog.kakaocdn.net/dn/brJpJn/btsH0wvDeYH/03E0igf87kJYT9MMRN86G1/img.jpg)
![](https://blog.kakaocdn.net/dn/cjdbye/btsH02t3vvQ/3Y12edCcgqetXgvYfAGY1k/img.jpg)

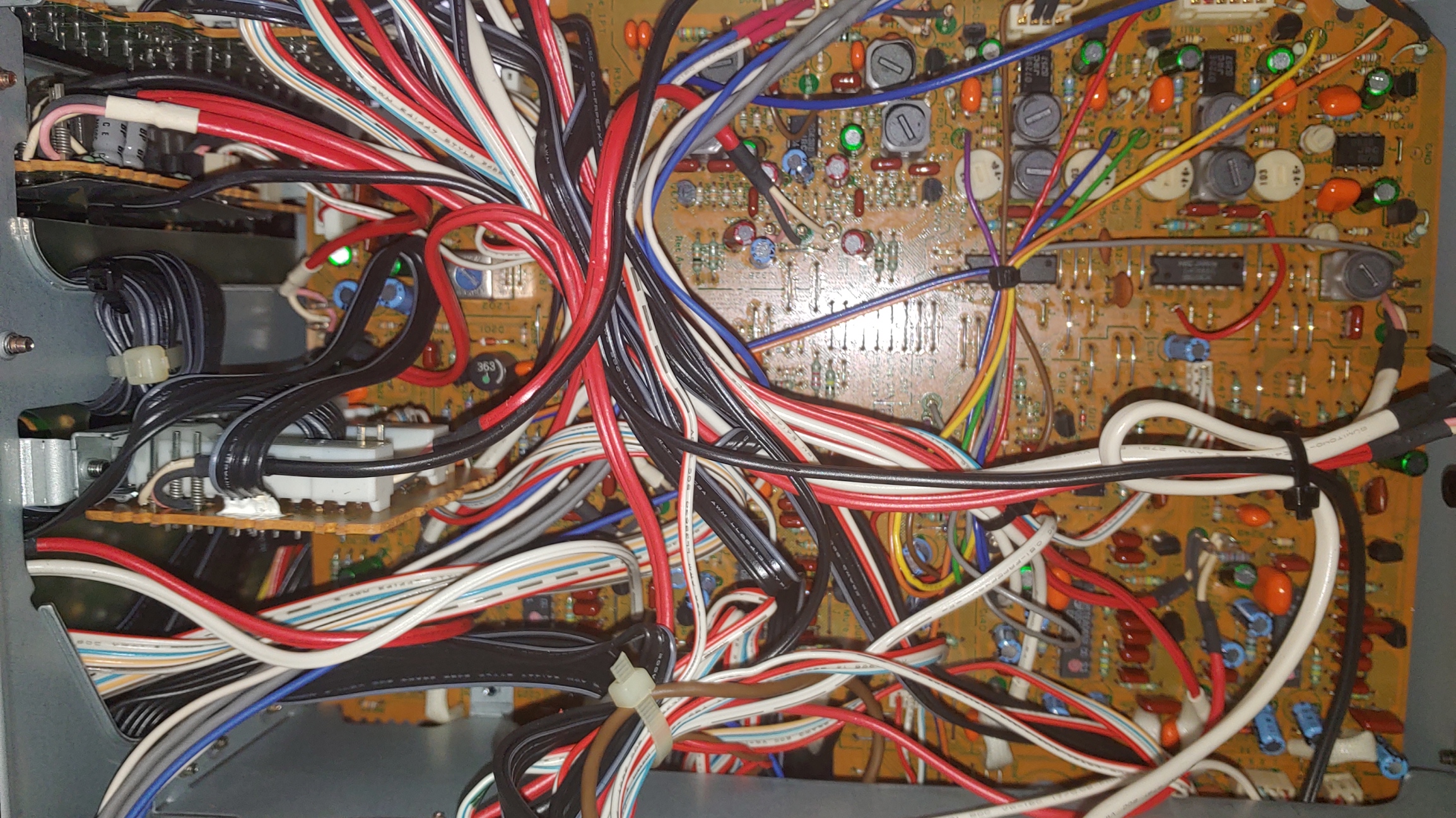

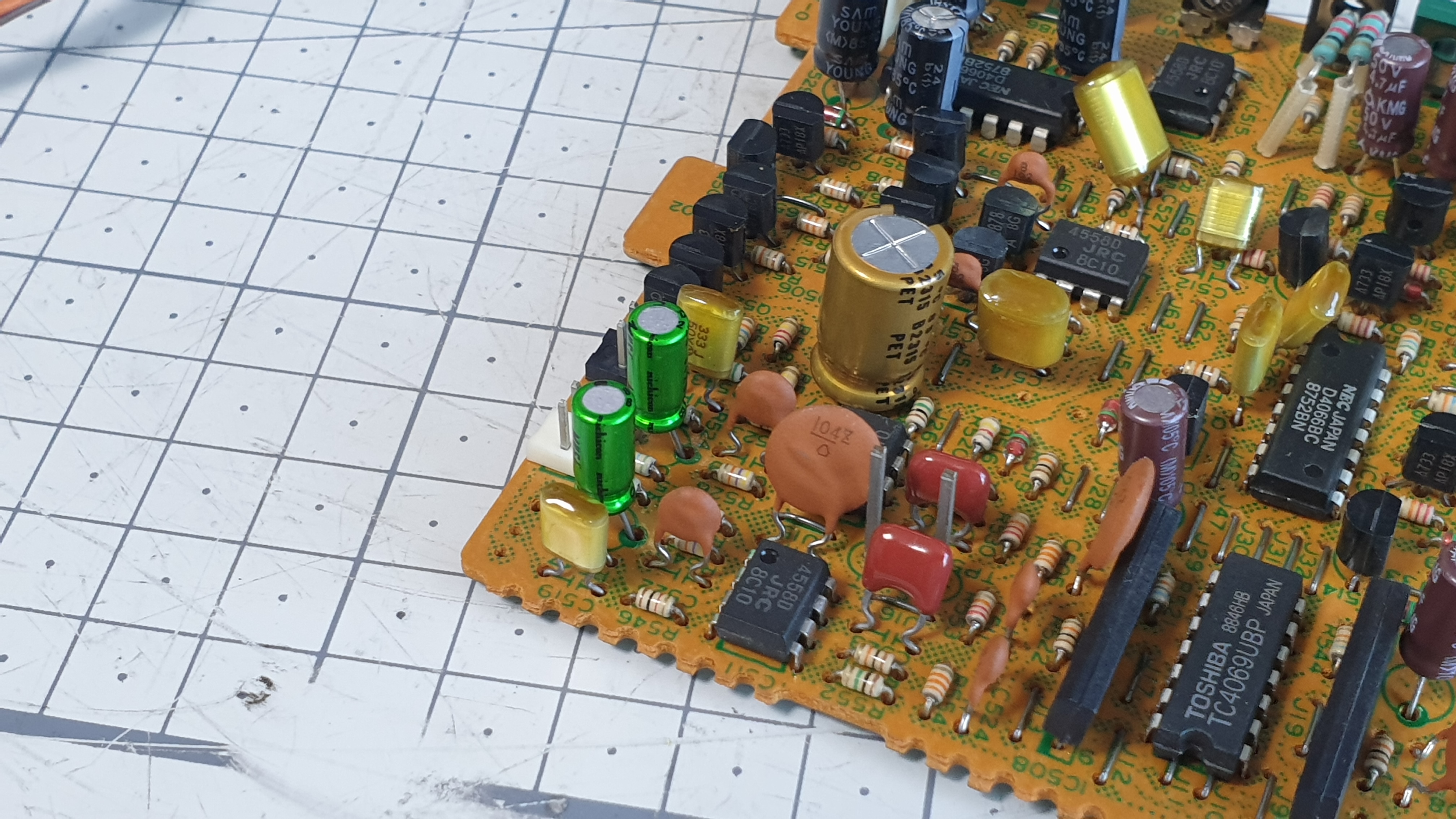

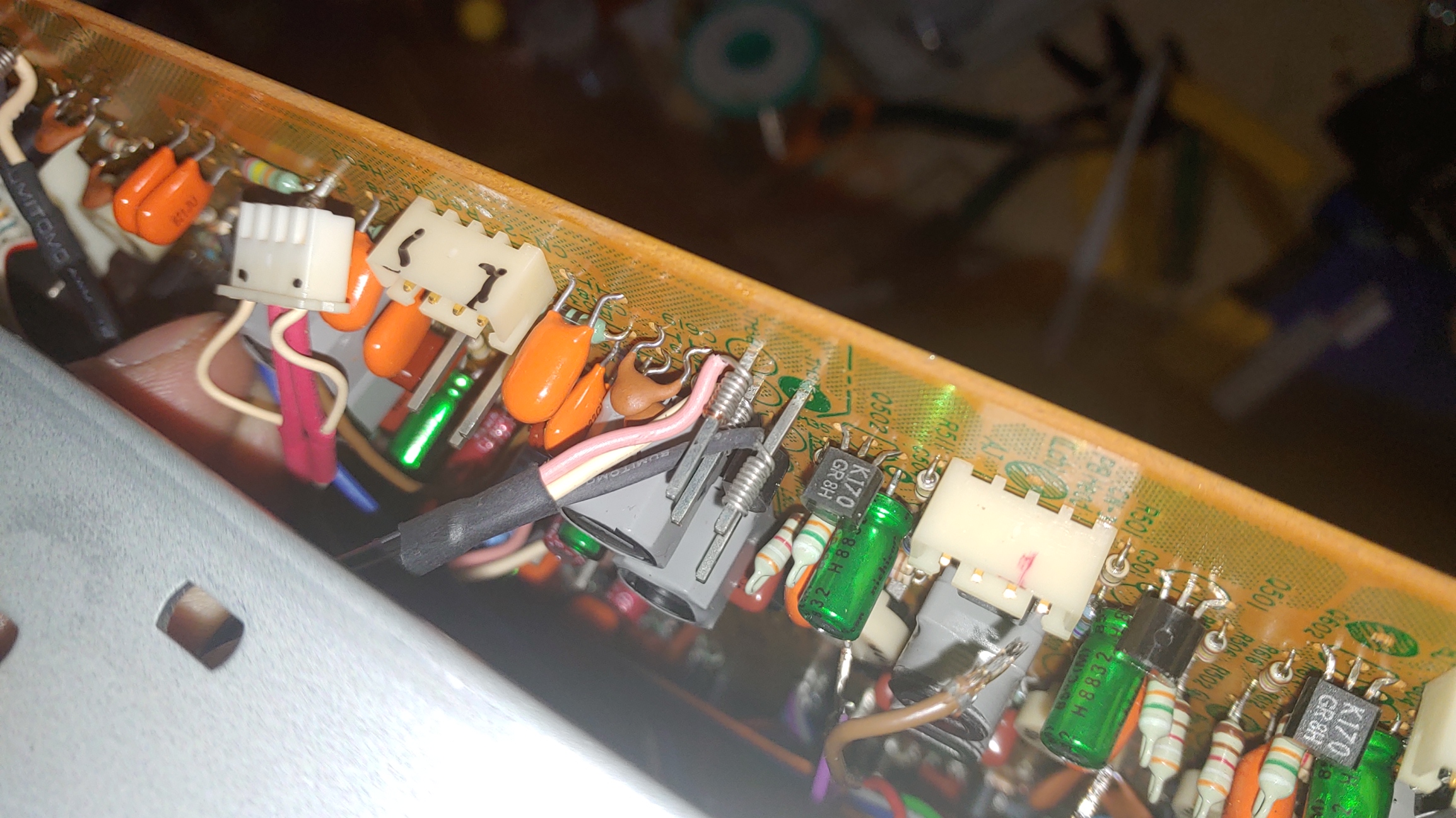

위 사진에서 보이는 노란색 오렌지 마일러 콘덴서는 무조건 다 교체해야 된다.
![](https://blog.kakaocdn.net/dn/brOKJ2/btsH0mUdgtS/XXOSBlKD8hKT4E0qgVI0hK/img.jpg)
![](https://blog.kakaocdn.net/dn/q15JY/btsH0V2SABs/IZelbXlc8GGNp9aoi2yknk/img.jpg)
![](https://blog.kakaocdn.net/dn/wHygu/btsH0YSRBm4/bOL3Kk4XhKj8JpLTygWbh1/img.jpg)
![](https://blog.kakaocdn.net/dn/dlURJO/btsHZMe61ou/e7JYgz0fsj65h9sAAaZ0gk/img.jpg)

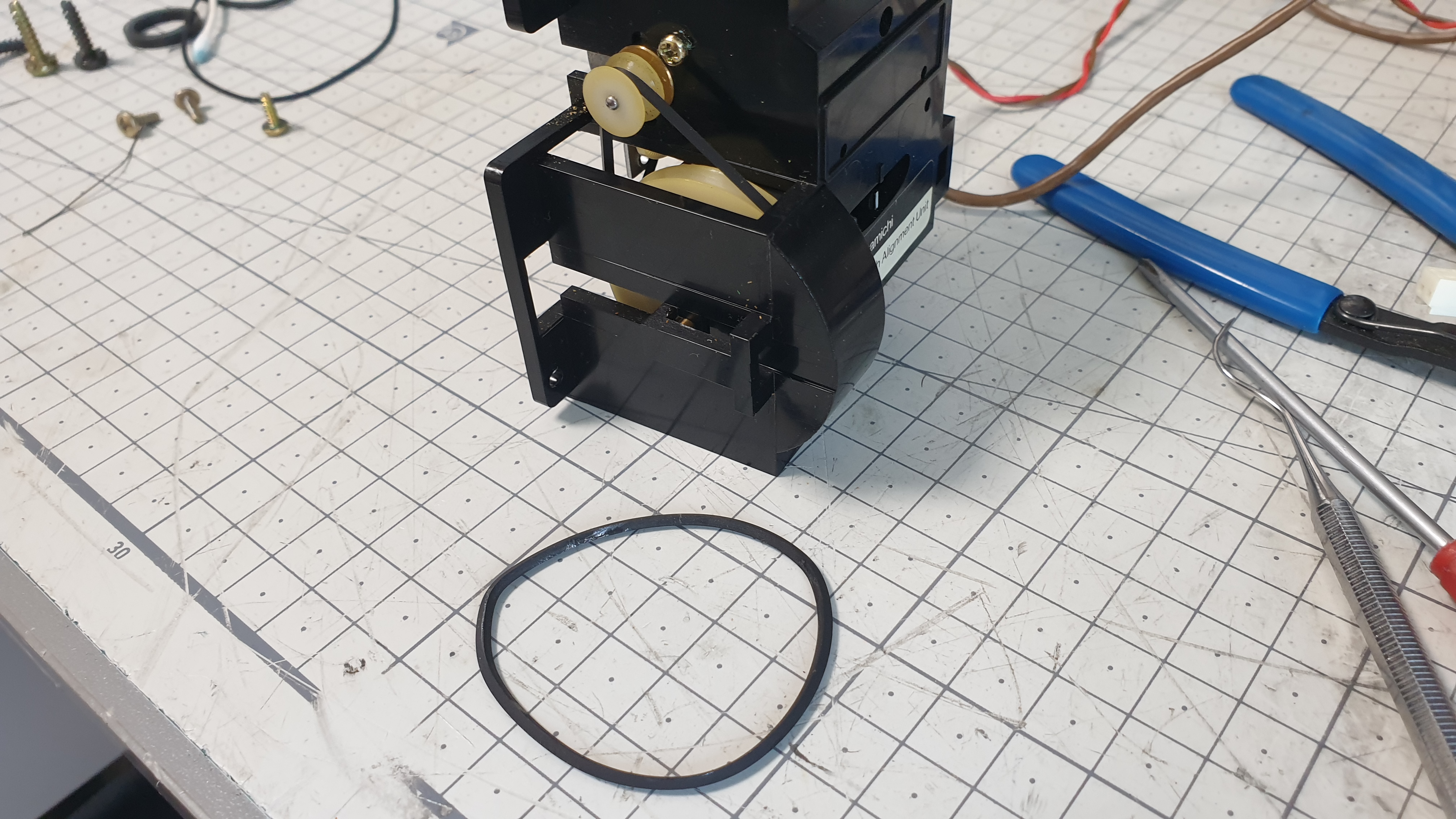

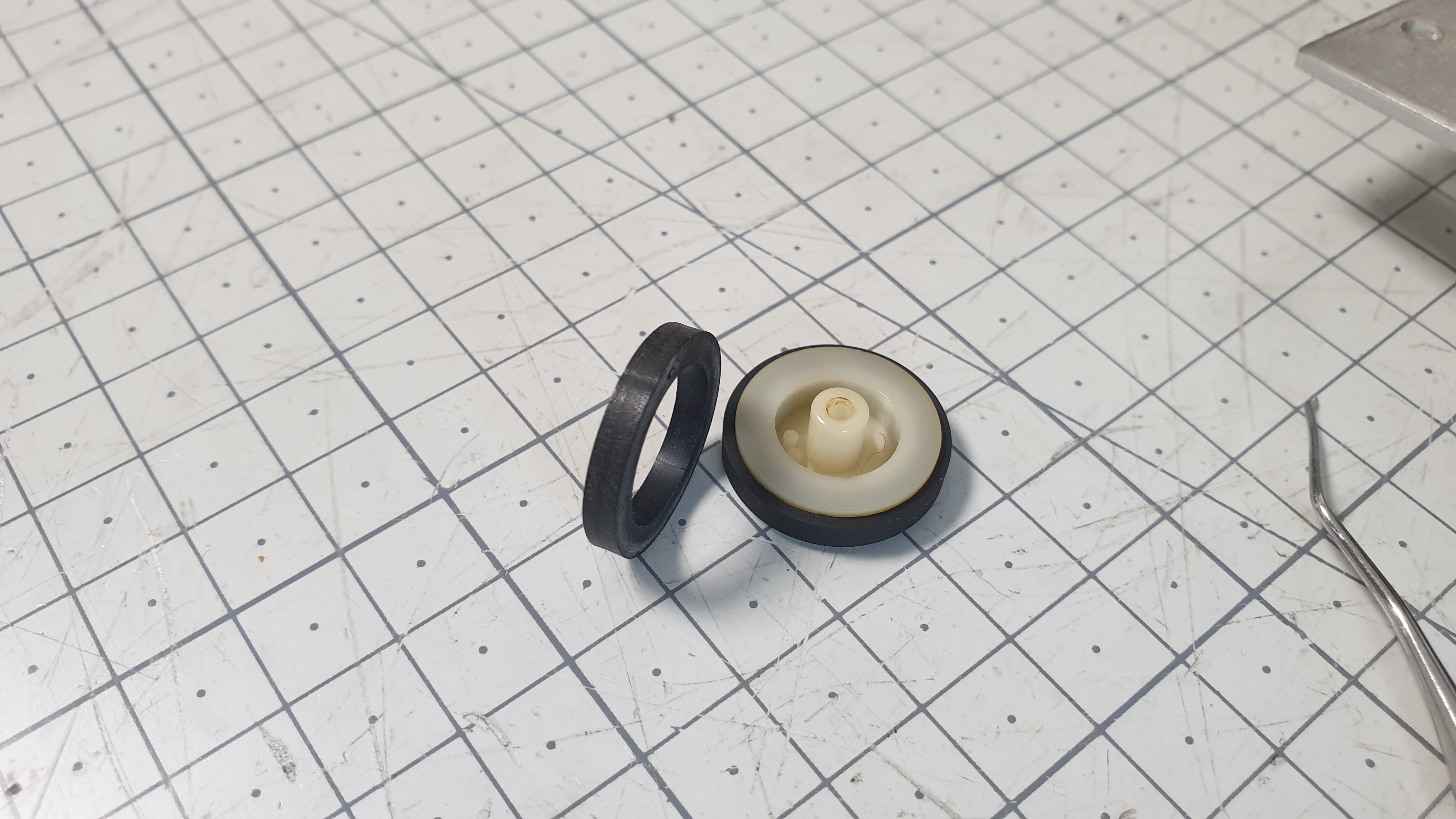

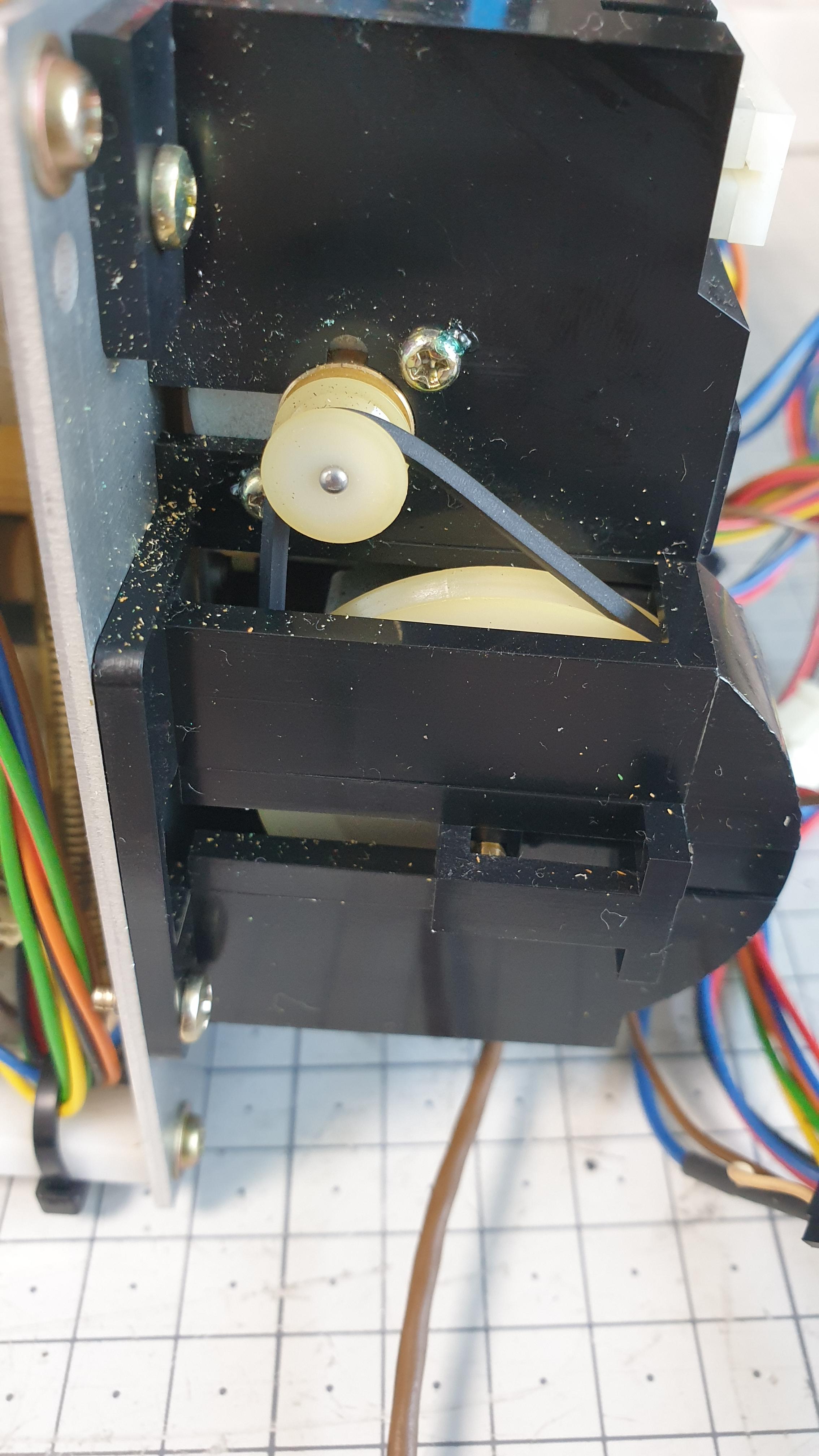

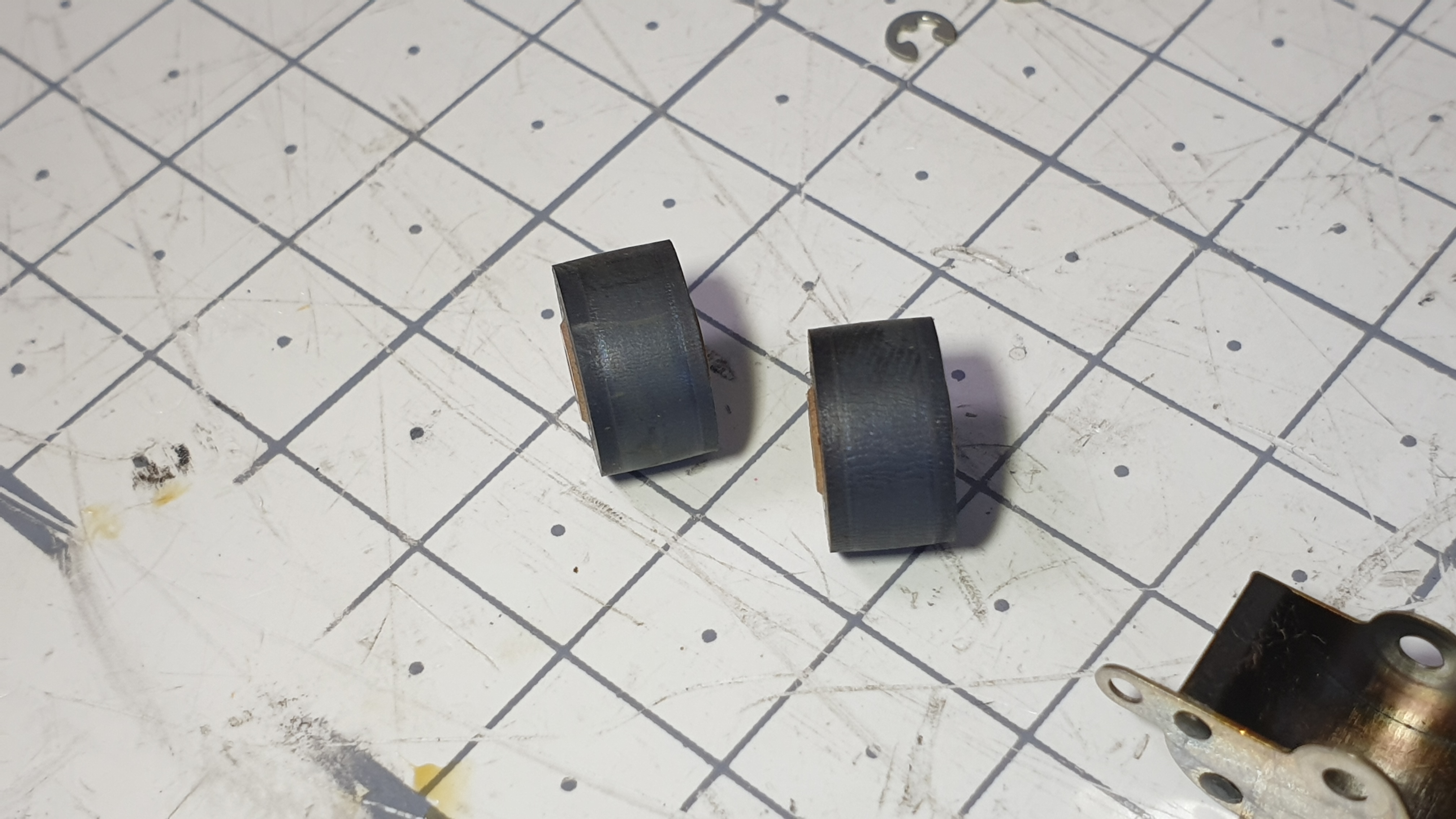

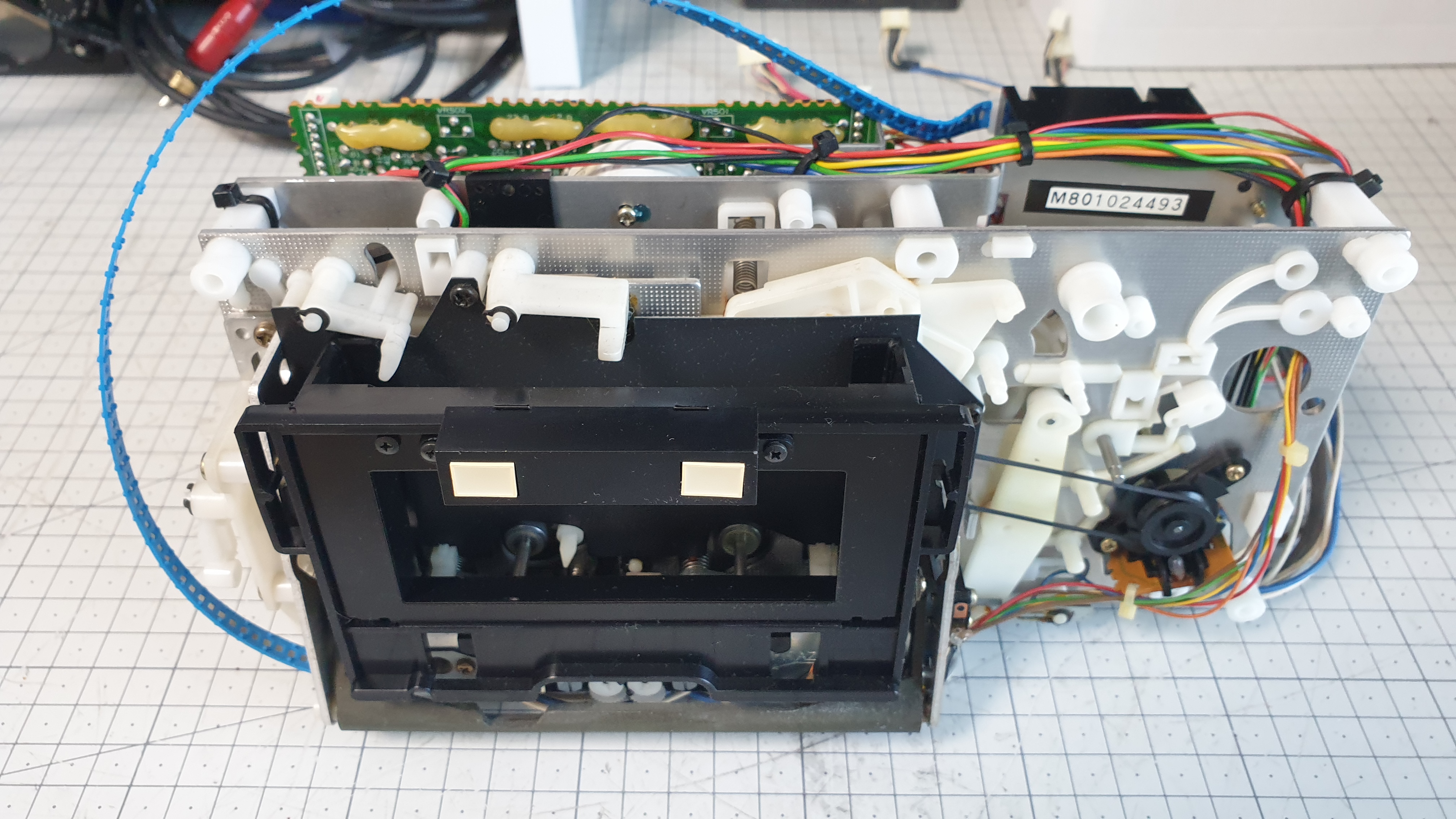

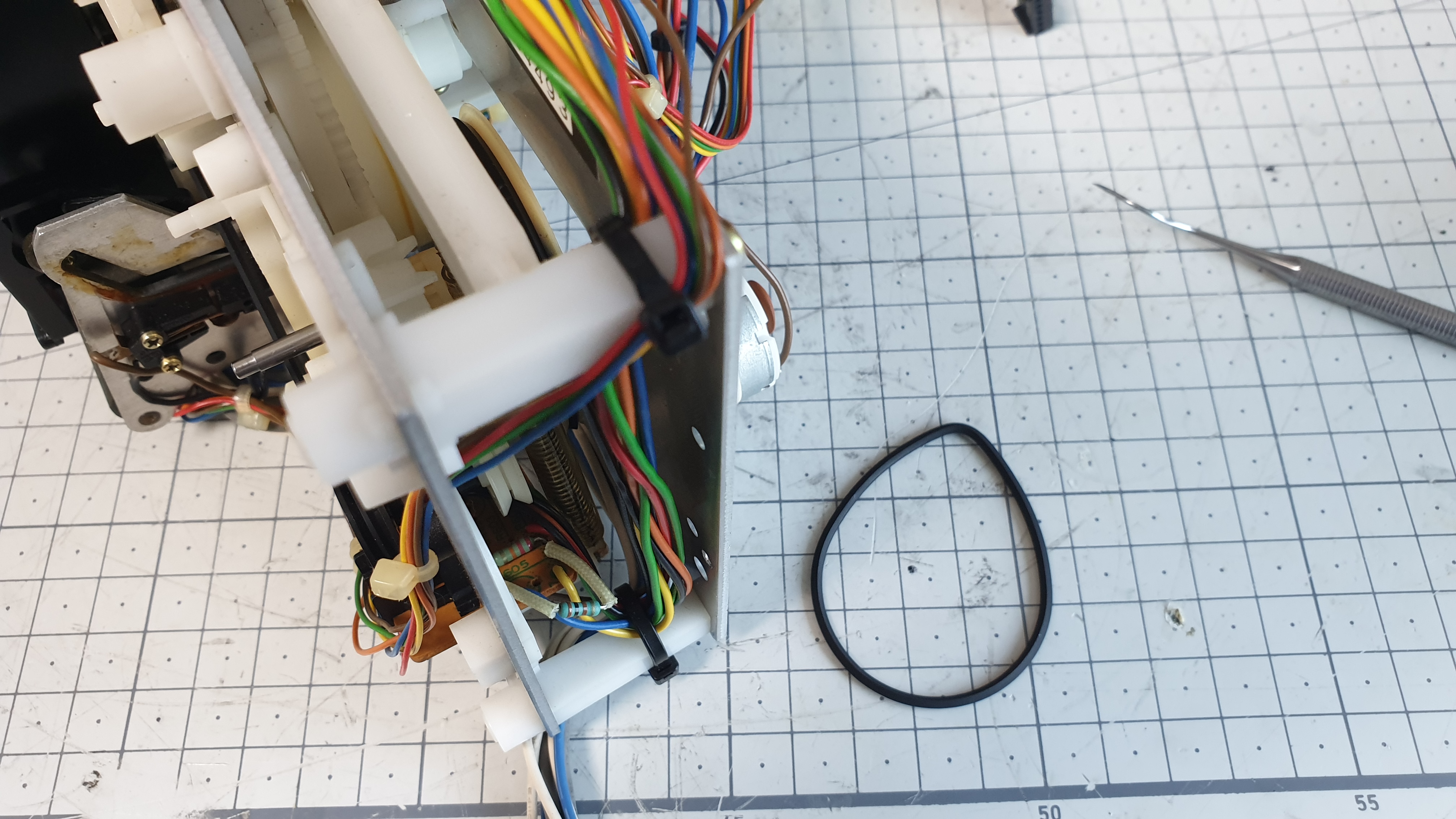

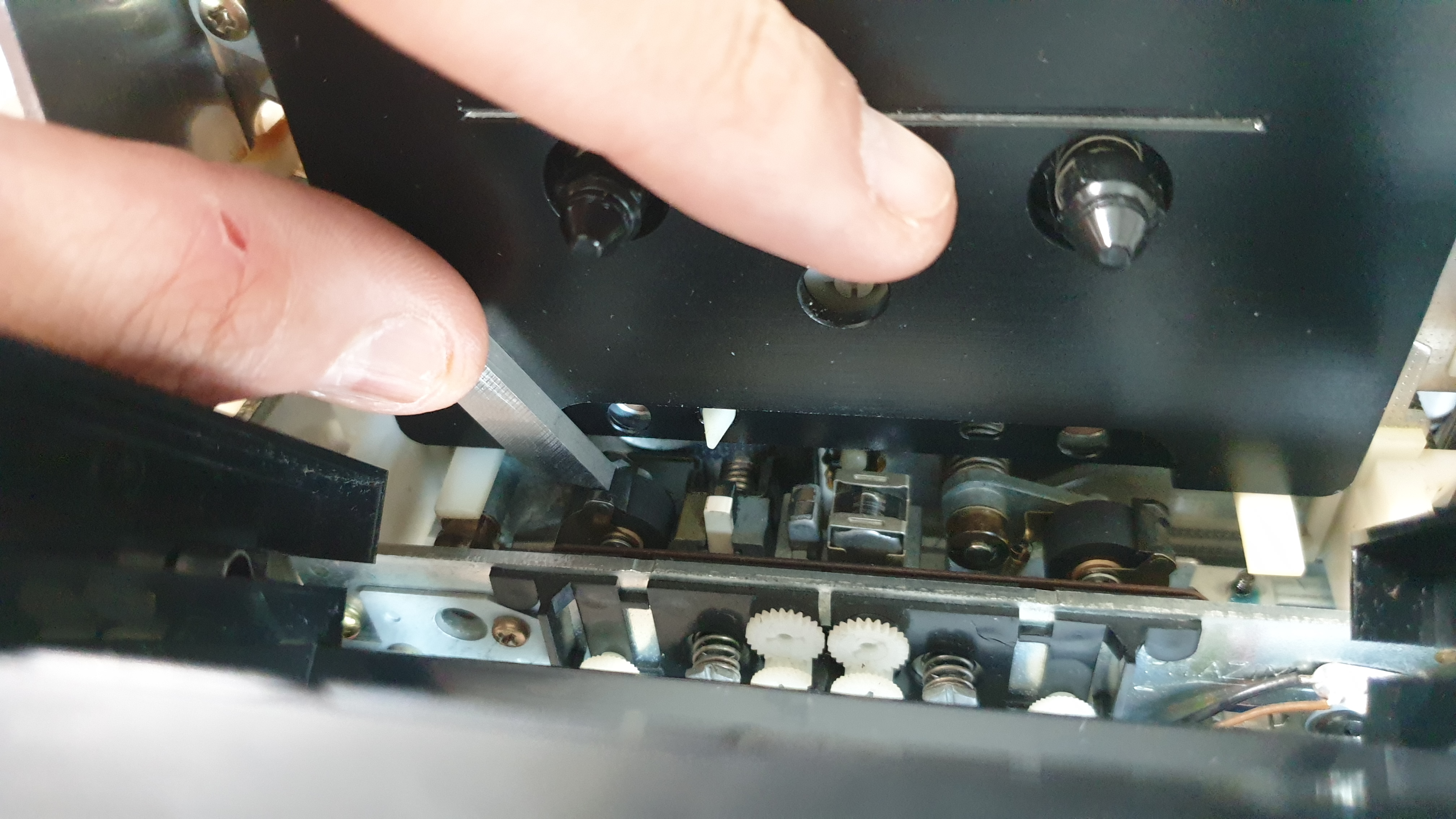

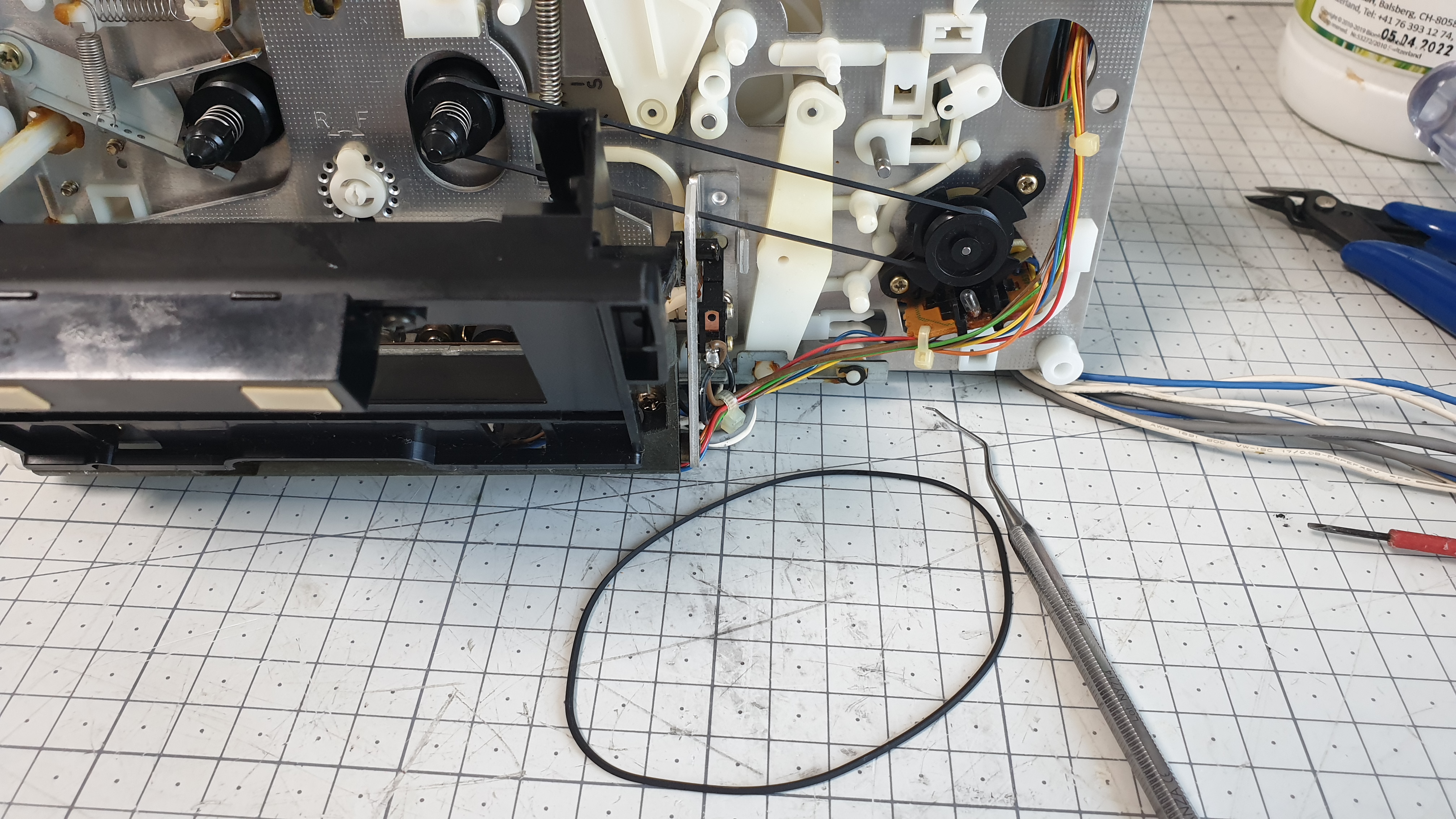

메카니즘의 수리 및 정비
![](https://blog.kakaocdn.net/dn/nLDk9/btsHZvxM0zF/SNw9ON8NH28DHmgCpu6kfk/img.jpg)
![](https://blog.kakaocdn.net/dn/9Ckt5/btsH0PaCgNZ/OIvjREEkS1e6BisQDDvEz1/img.jpg)
![](https://blog.kakaocdn.net/dn/xpHVX/btsHZrWxjKN/W5FfbxZ7KoGpzQkgy2iwuK/img.jpg)

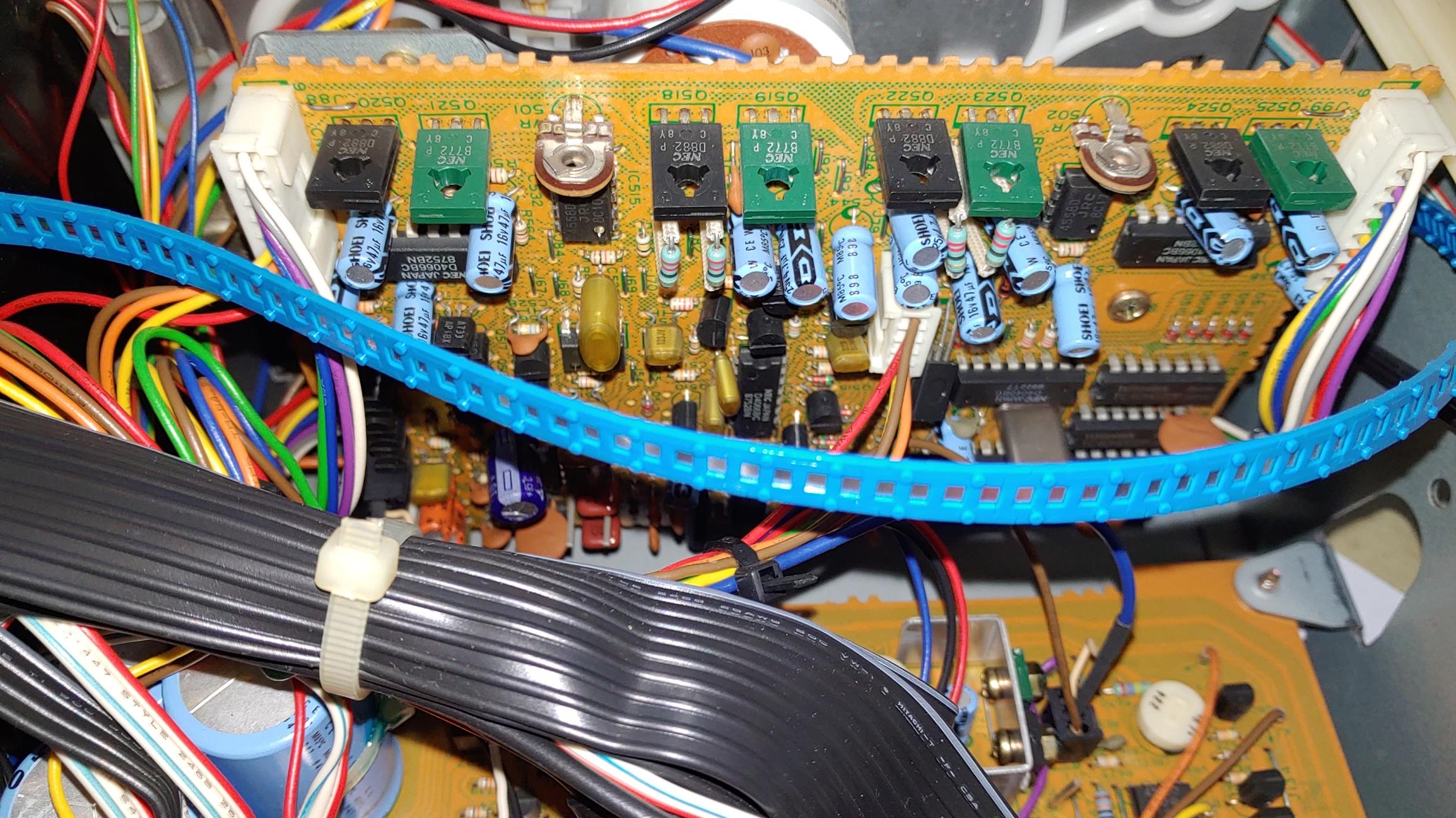

일본 니치콘사의 오디오용 콘덴서와 독일 ?Wima사의 필름 콘덴서로 리캐핑 된 기판
![](https://blog.kakaocdn.net/dn/bIiOa9/btsH1i4tha5/z1DTa4f3tGabYrKsmwTU00/img.jpg)
![](https://blog.kakaocdn.net/dn/dZk1XA/btsH0vpYvLj/fxN18uBmulRo450CB9ZlDK/img.jpg)
![](https://blog.kakaocdn.net/dn/bM1SFq/btsHZwQWYcc/GuH2IBdIK5IM32Z0lqqu71/img.jpg)
![](https://blog.kakaocdn.net/dn/ApTv2/btsHZ9APbb2/k0fdFeTWkSQixqrDnFyK8K/img.jpg)

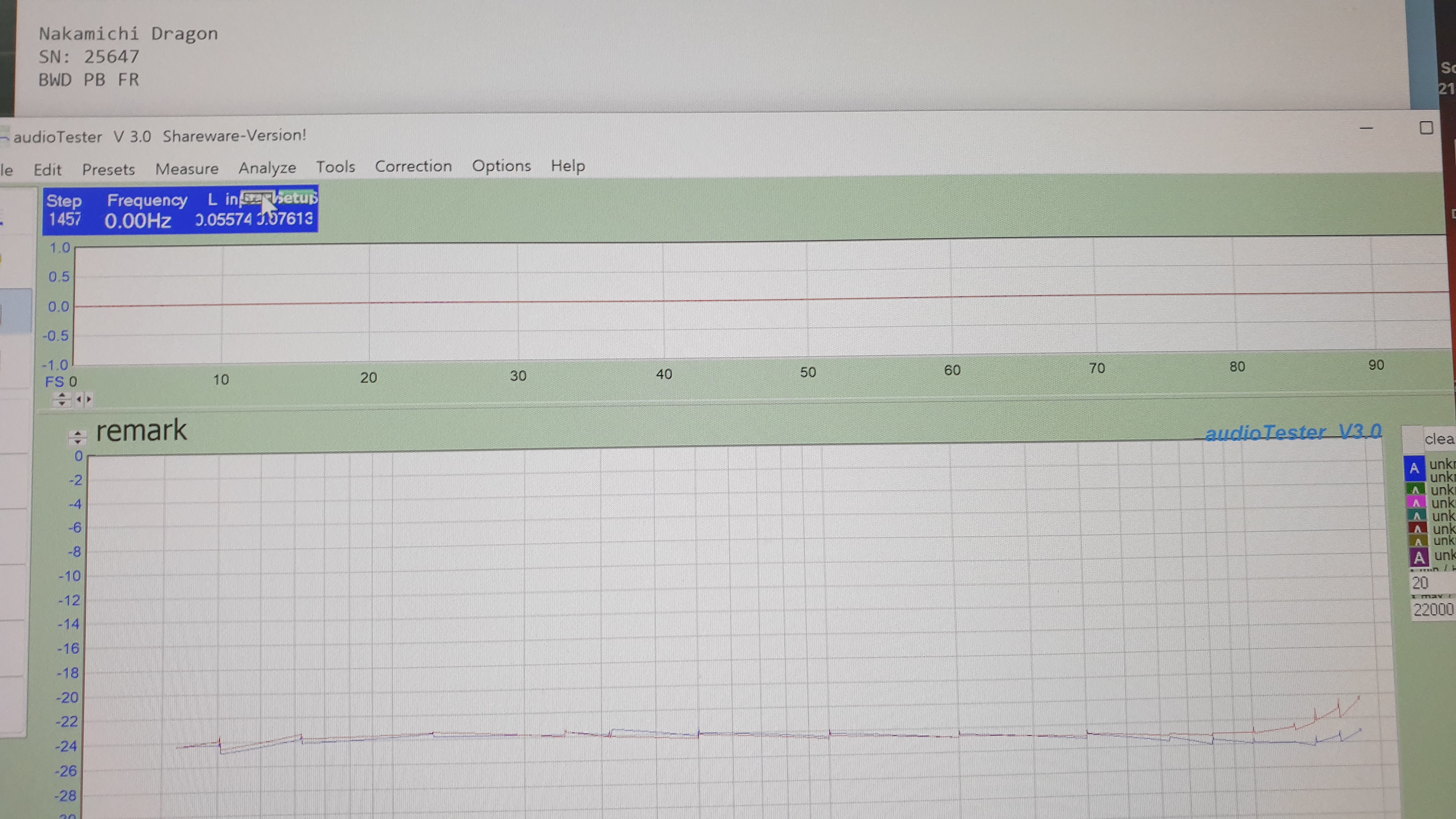

역방향 재생 특성 곡선
![](https://blog.kakaocdn.net/dn/znPhf/btsH0nr3xqK/avAWhAgEC7oOEwYbXxLXhK/img.jpg)

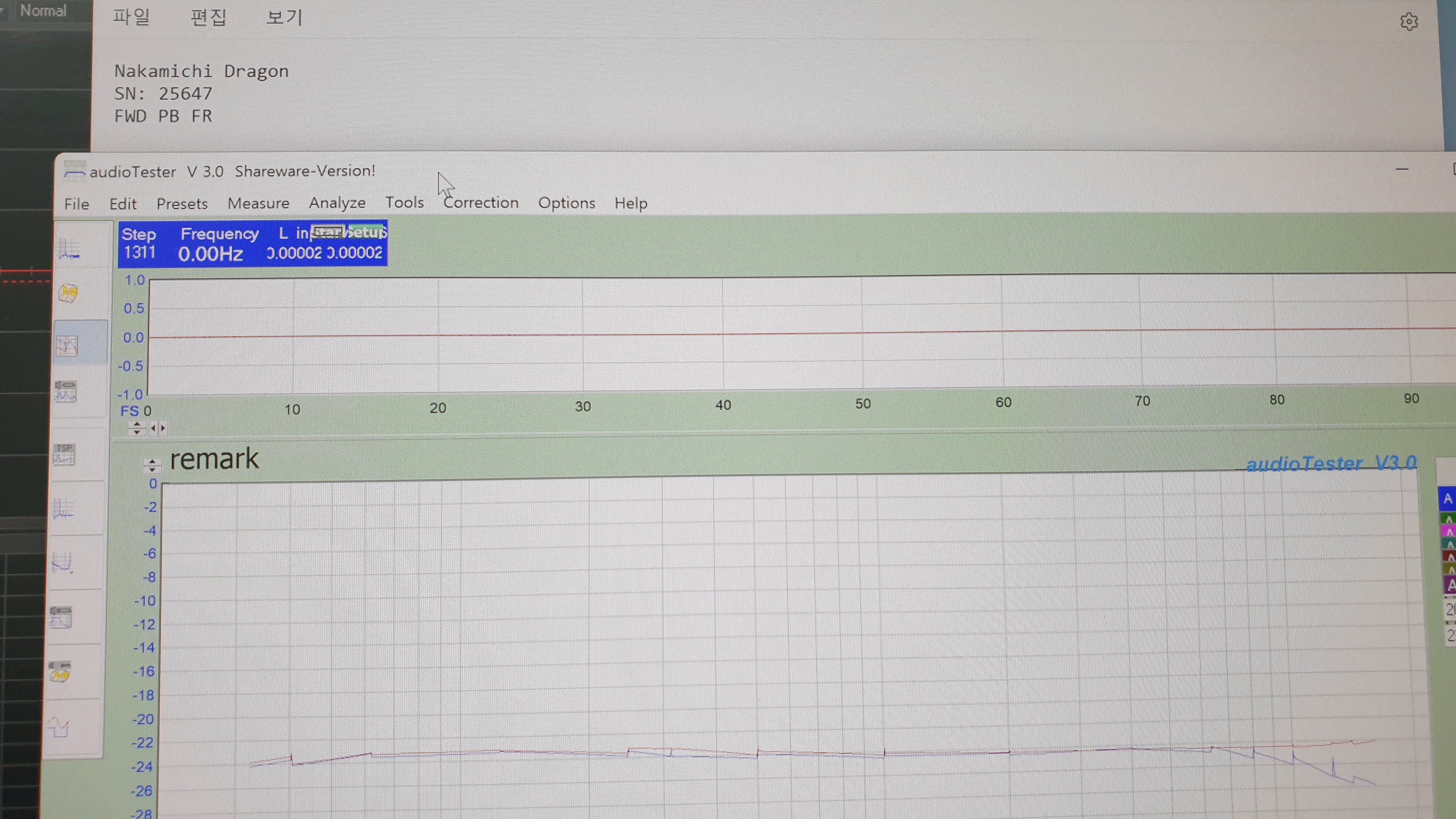

순 방향 재생 특성 곡선
역방향 재생 특성이 살짝 더 좋다.
15 Khz 재생이 모두 3db 이내로 들어오는 양호한 특성을 보여 준다.
![](https://blog.kakaocdn.net/dn/QO9GV/btsHZZZydbd/8MzdYOU7zDx1KS04rBTKo1/img.jpg)
![](https://blog.kakaocdn.net/dn/vpnY9/btsHZYGmmyz/tOvoQZkcFCUNlADtzBaV8k/img.jpg)
![](https://blog.kakaocdn.net/dn/DgQ1g/btsHZulqAkd/8IdB9qPU4H28weaT1AAMlK/img.jpg)
![](https://blog.kakaocdn.net/dn/lXNgw/btsHZyurIxK/krlzCyK55KYKBzkVCi9FN1/img.jpg)

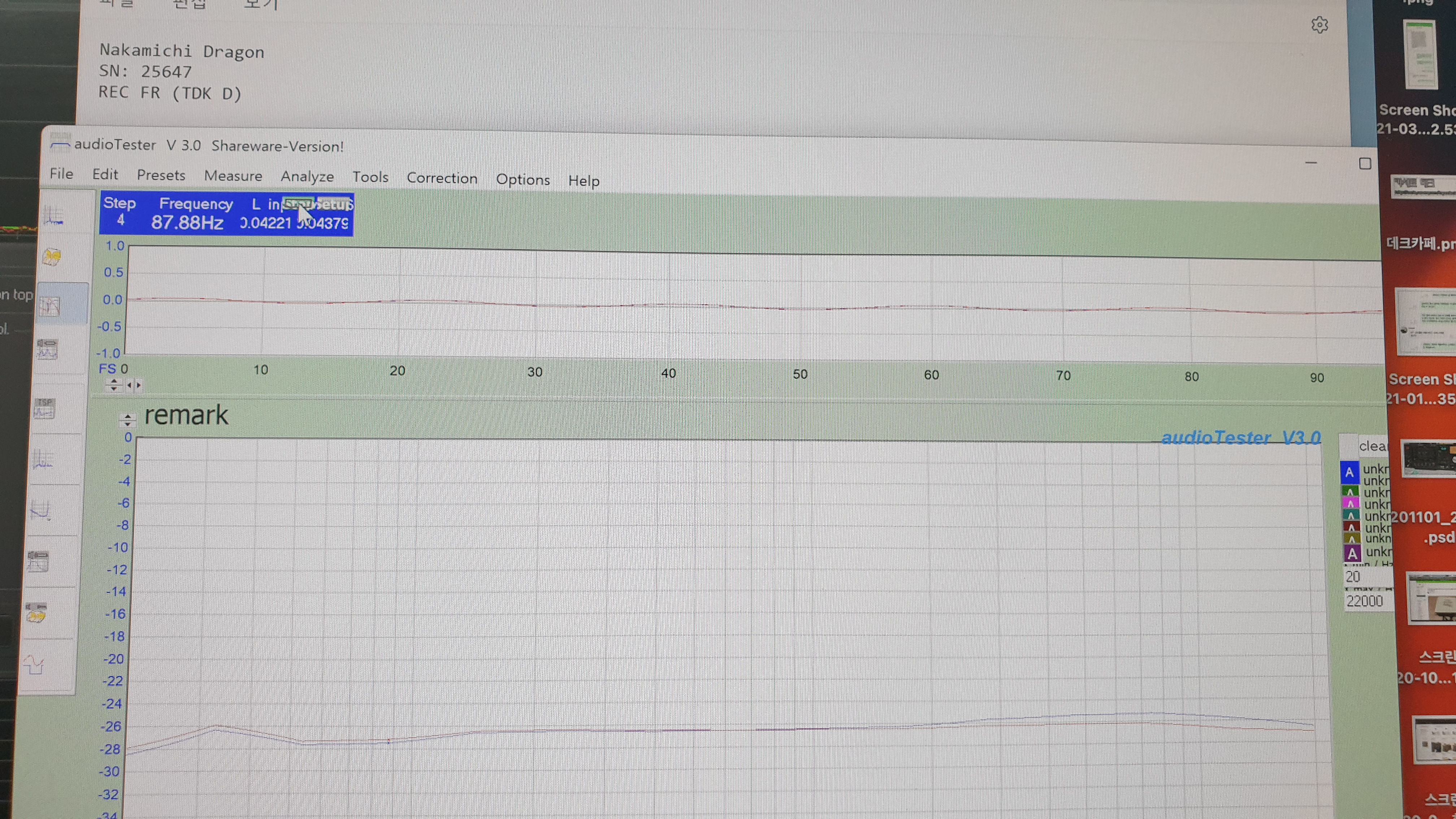

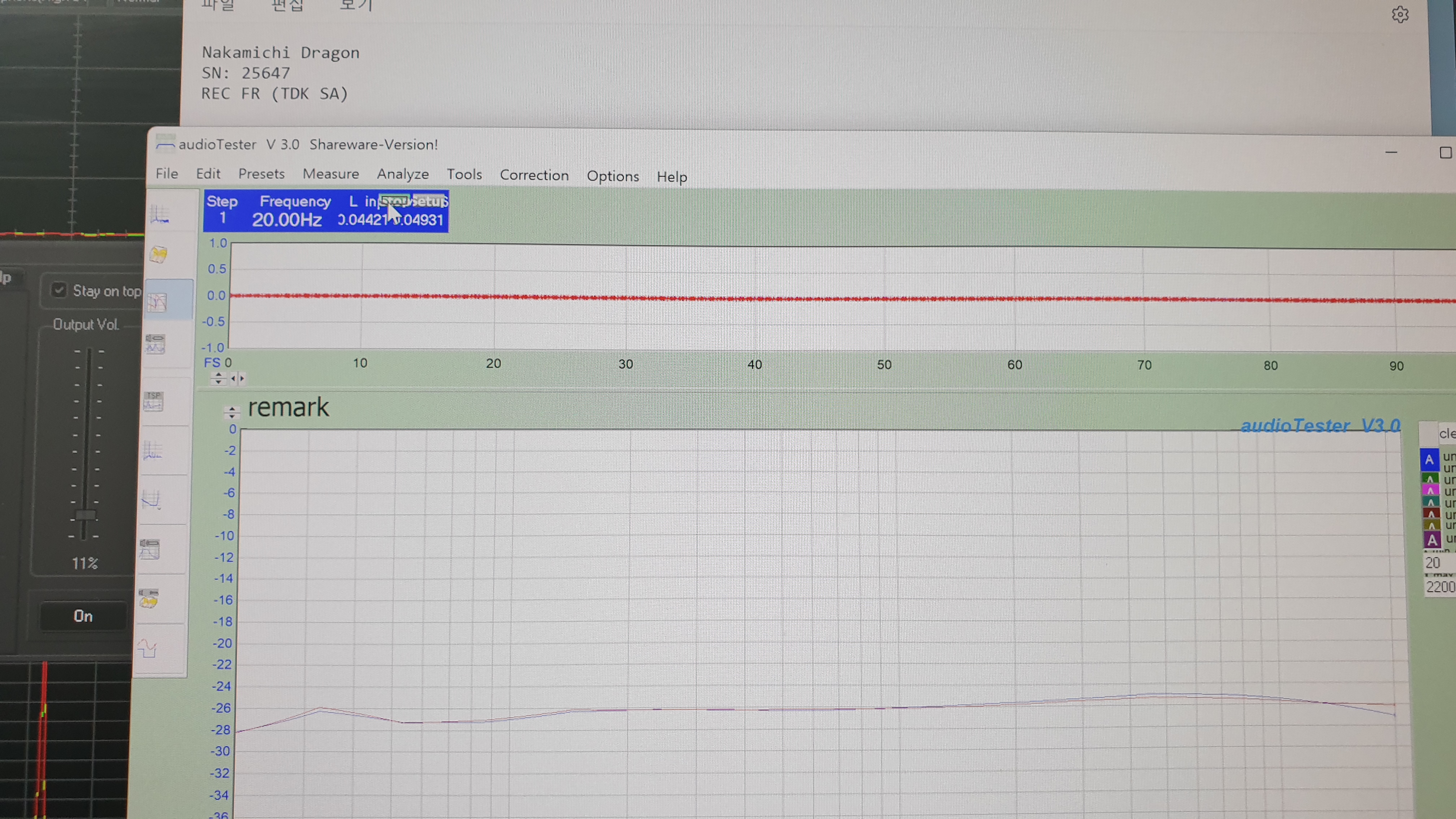

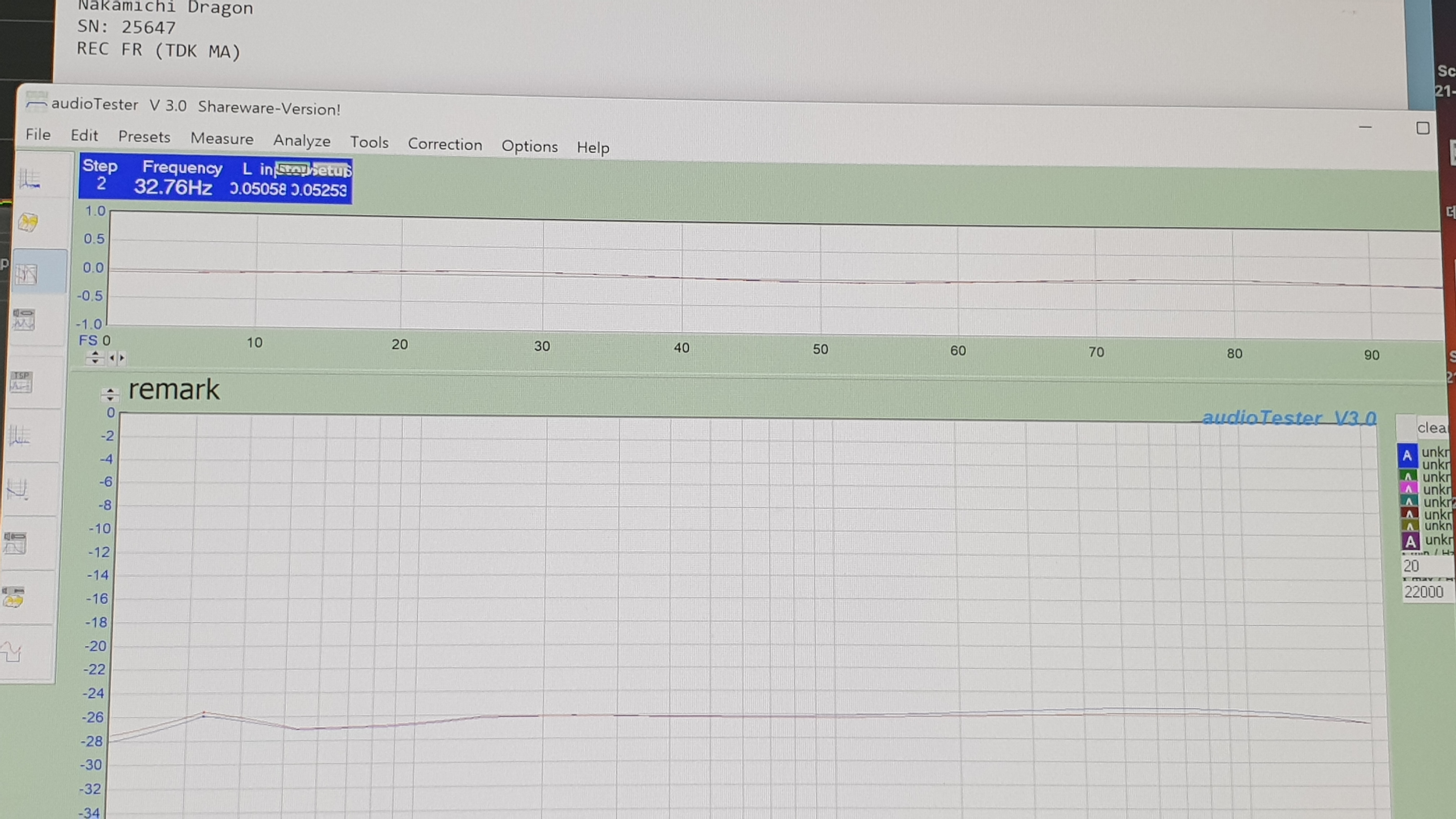

녹음 특성 곡선이 또한 아주 훌륭했다
![](https://blog.kakaocdn.net/dn/b5RuKp/btsH0AxVkhn/JIBuuWsL6bV9NMExj59Ue0/img.jpg)

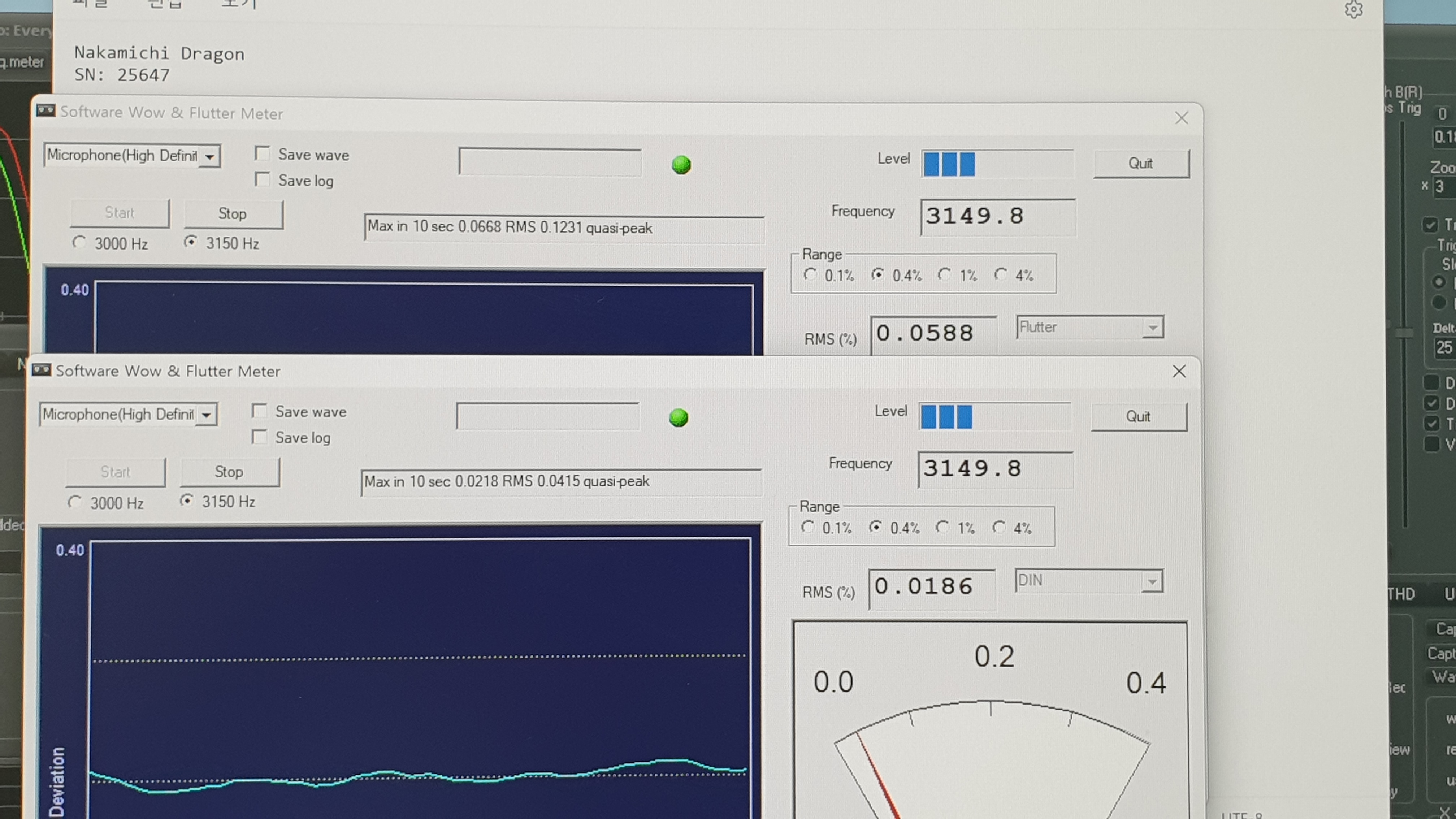

와우 앤 플래터 특성 거의 최고 수준을 나타낸다.
ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ
모든 작업을 마치고 비교해 시청해 본 거
결과 소리는 정말 화려하다.
섬세함이 일품이며 여성적인 소리라고 할 수 있다.
왜 드래곤이 명품으로 오랫동안 취급받고 있는지를 알 만하다.
특히 모든 테이프의 최적의 아지무스로 조정해서 재생하는 능력은 정말 탁월한 것 같다
