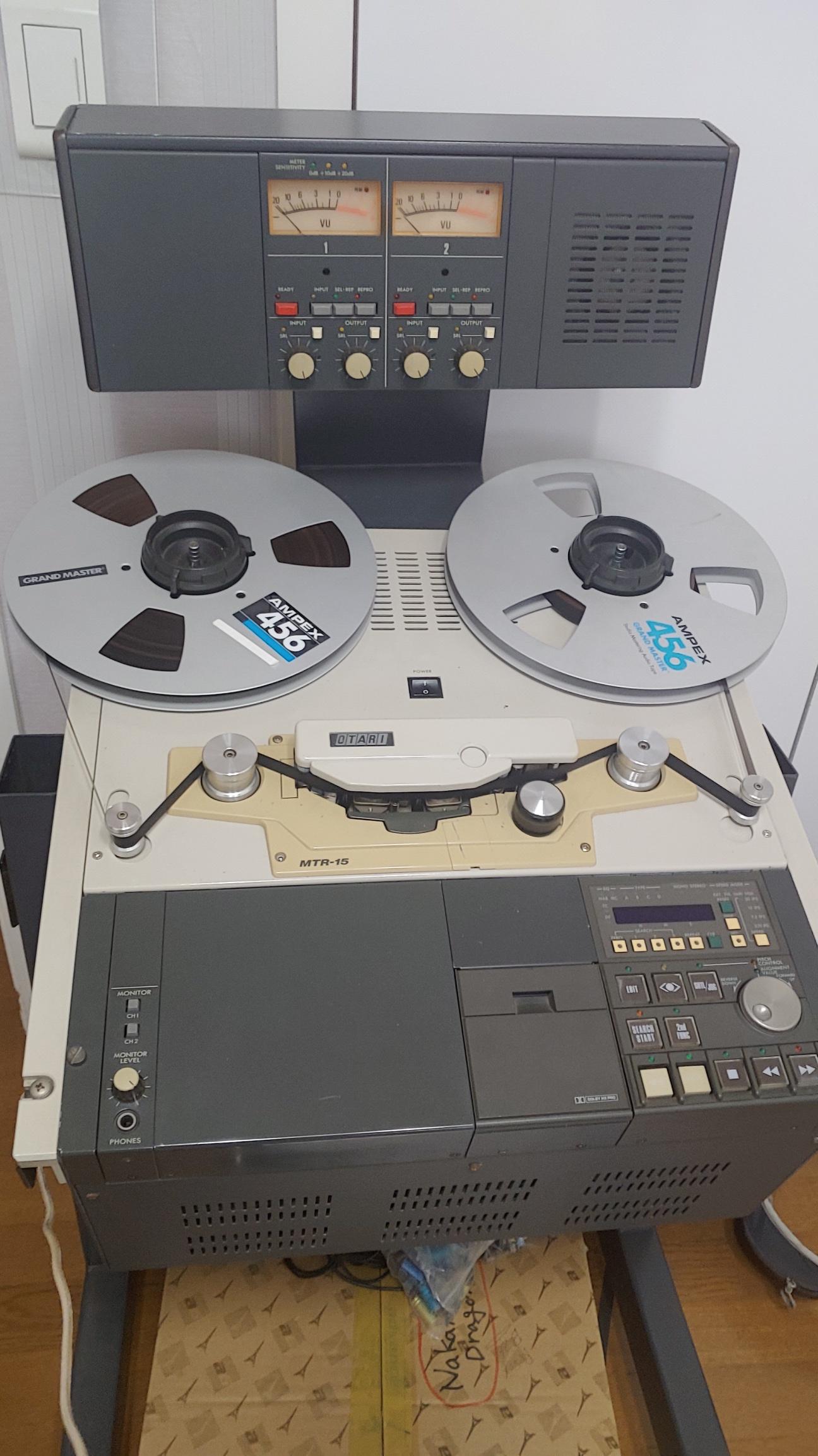

Otari mtr 15 reel deck 수리

서울 성북동에서 카페를 운영하는 분이 의뢰한 기기.  랙 마운트 되어 있는 중량급 기기로  운반 하는데도 많은 힘이 든다.


증상은 릴 모터가 제대로 돌지 않는 등 . 외관에 반해 중고품으로 구입 했는데 거의 작동을 못해 보았다고 한다.

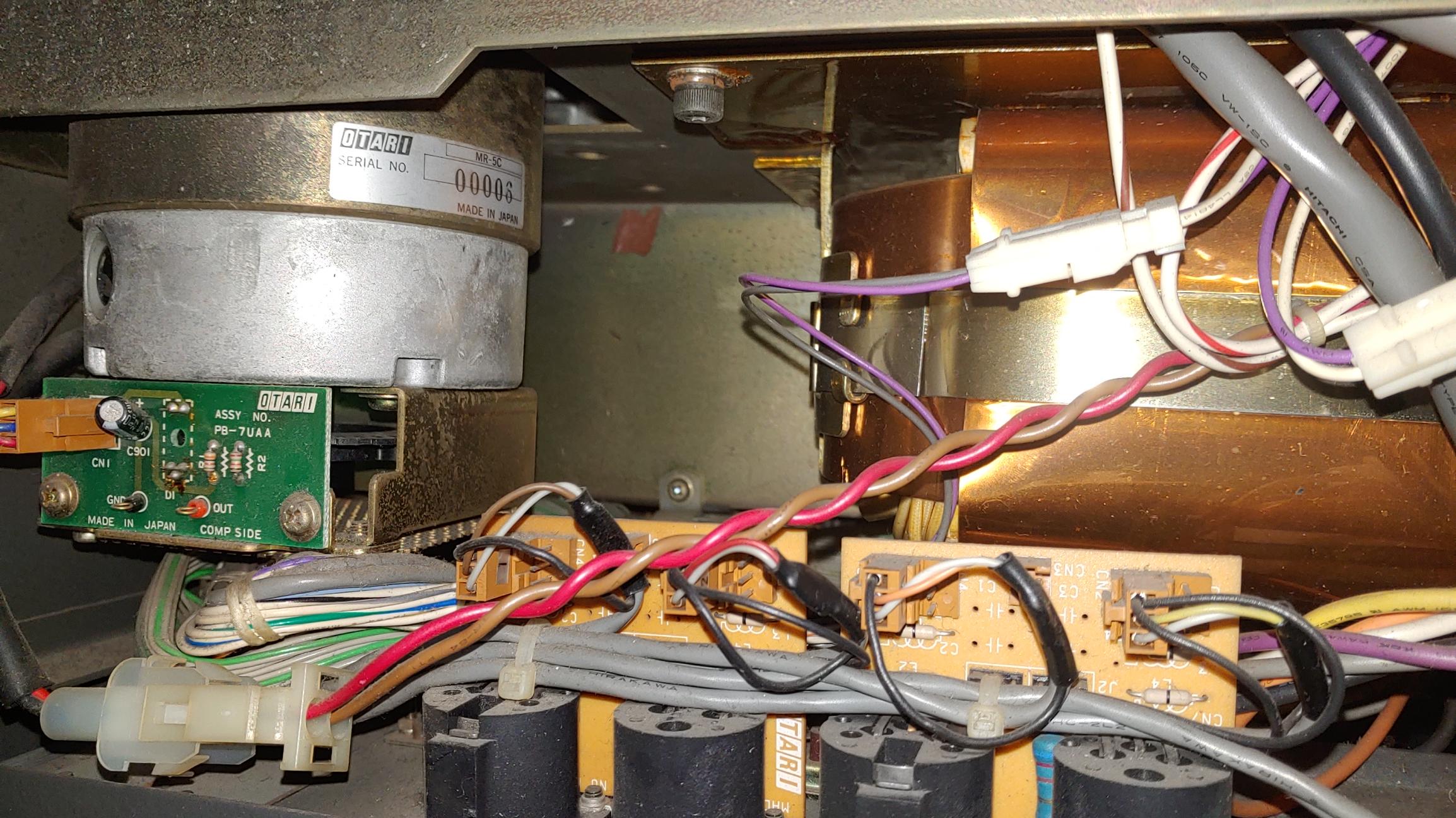

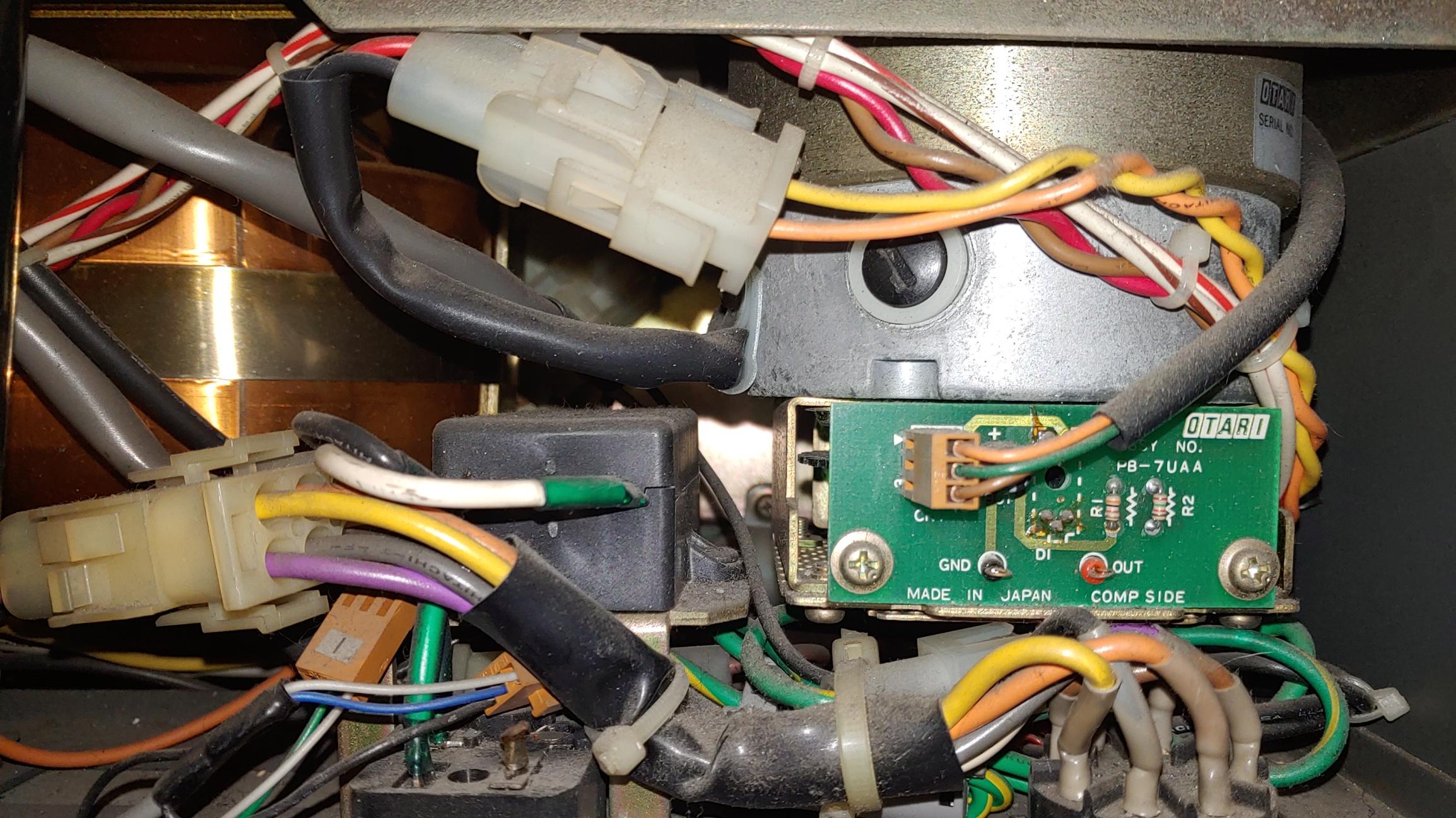

일단 전원을 넣고 점검해 보니 오른쪽 take up motor 가 돌지 않는다. 손으로 돌려 보니 어딘가 걸린 듯한 느낌이 난다.

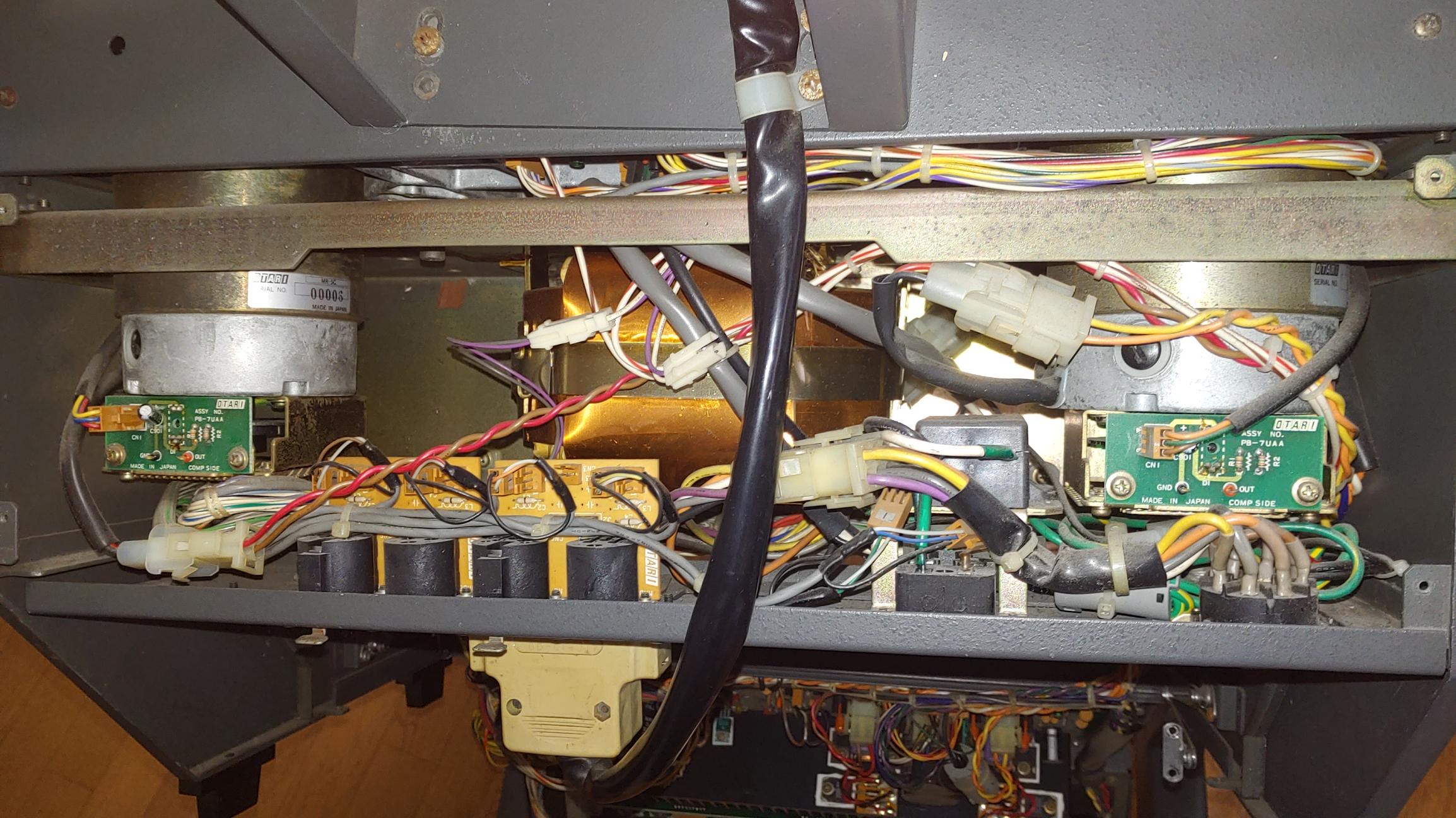

양쪽 모터 부분을 해체 한 다음 끼인 먼지와 때를 딱아 내고 용수철이 달린 정류자가 문제를 일으키고 있는 것으로 판단되어 정렬하여 고정 했더니 모터가 제대로 작동한다.

재생 및 fast wind 등은 제대로 되는데 rewind 동작이 제대로 되지 않고 덜걱 덜걱 거린다.

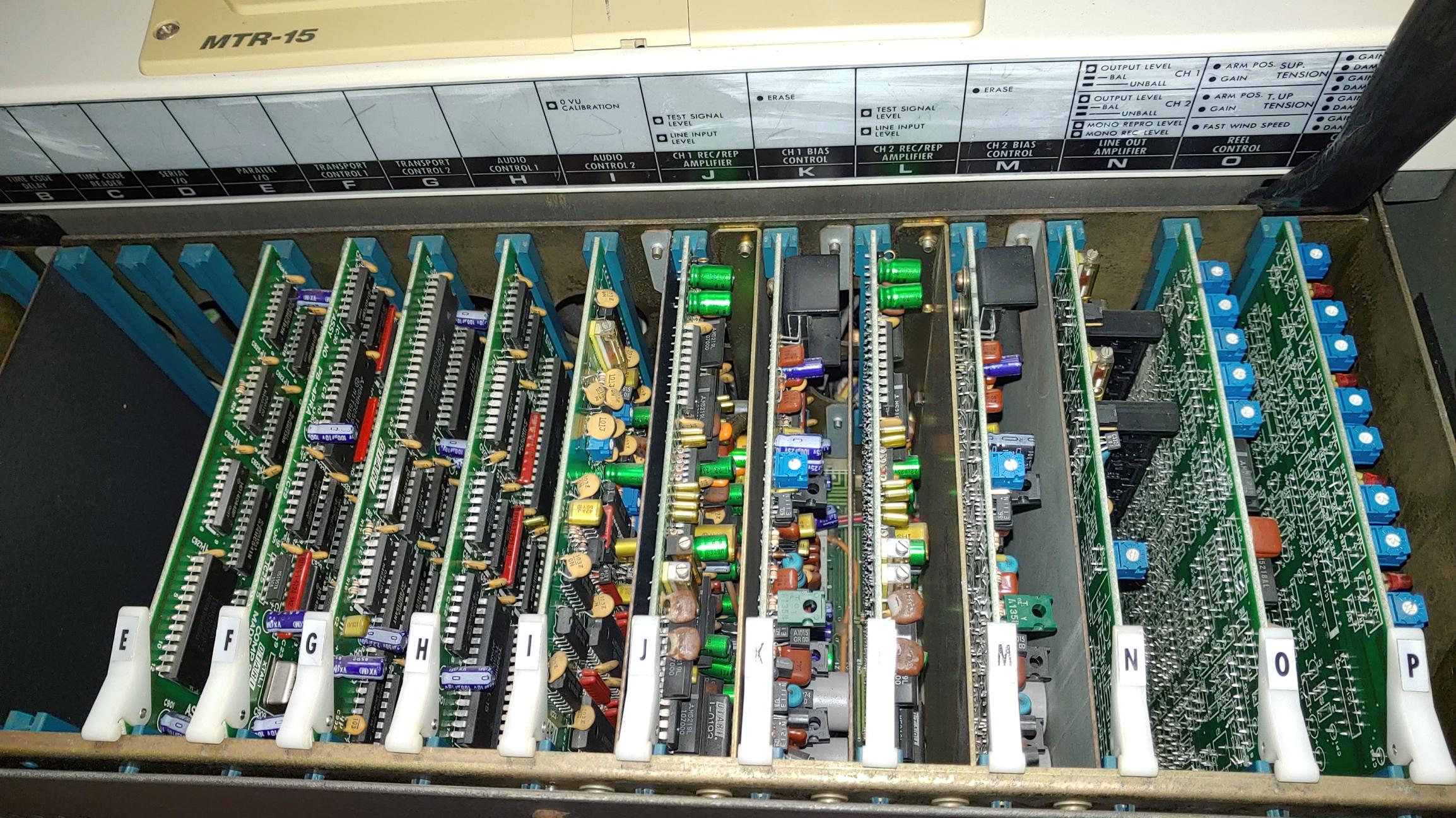

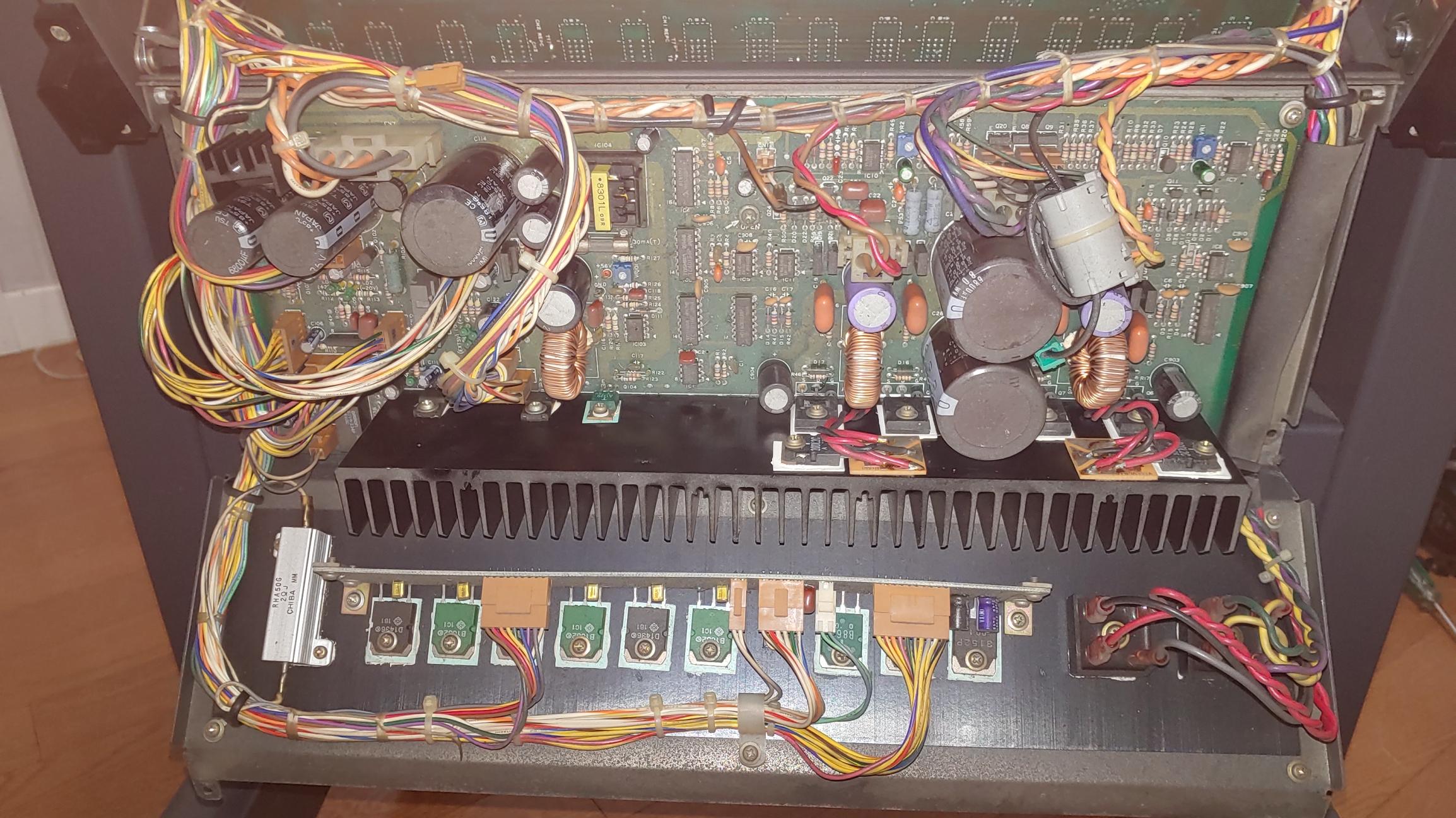

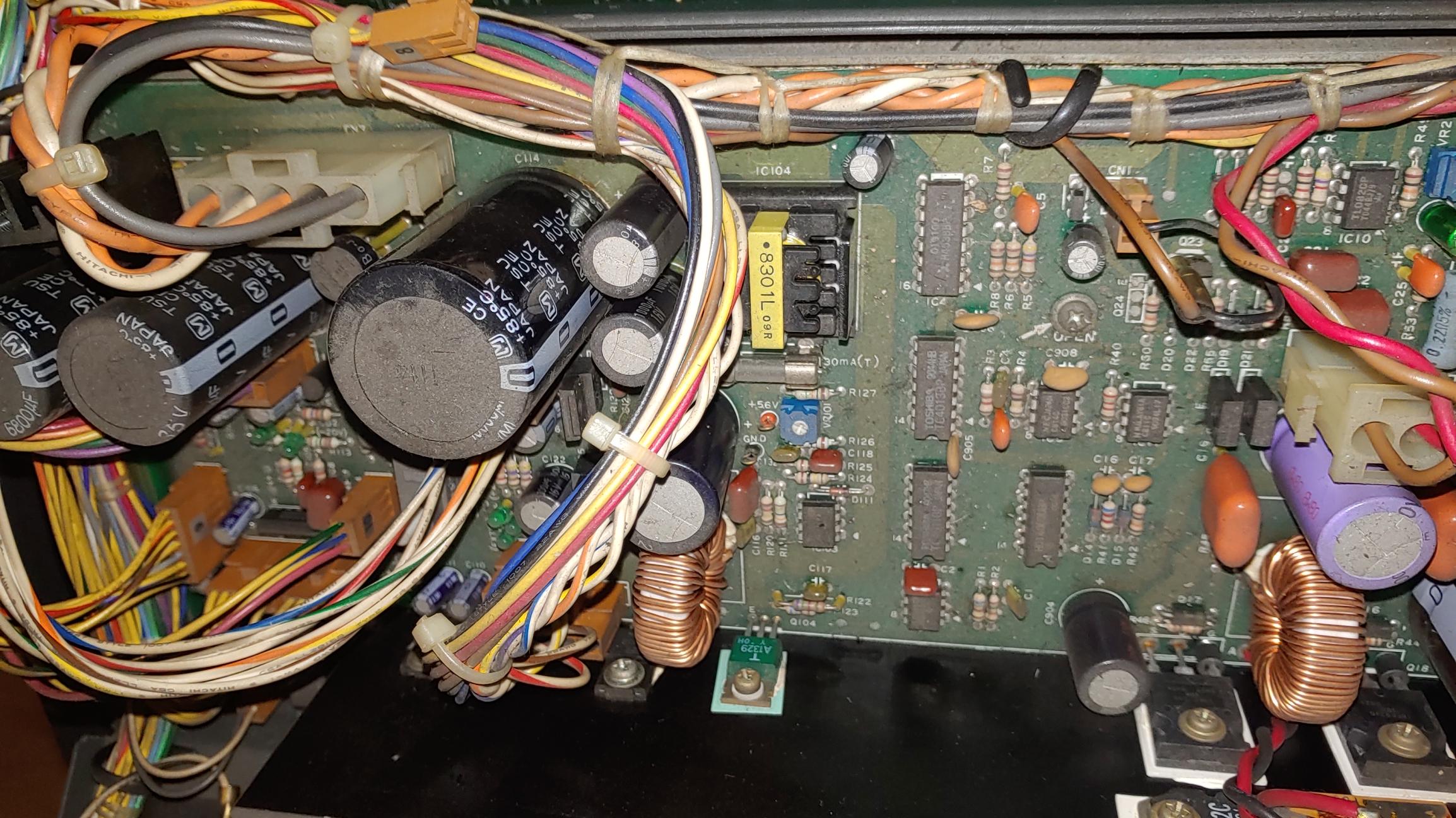

서비스 매뉴얼을 찾아 reel control board인 O board를 오타리 한국 지사에서 구하여 교체 해 보아도 증상은 비슷하다.

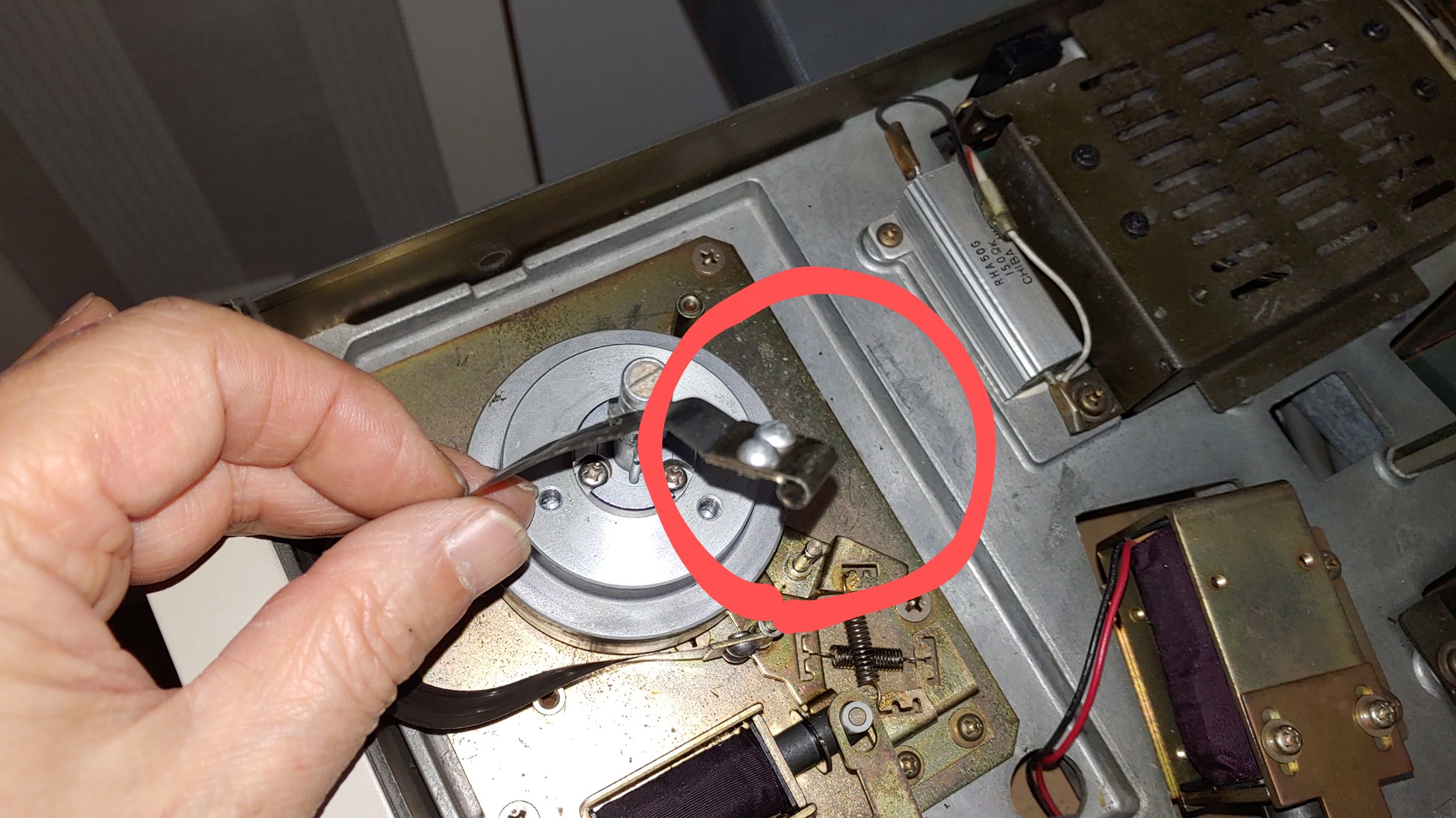

나중에 알아 낸 것은 brake pad의 손상 . 얇은 알류미늄 띠에 섬유 조직의 브레이크 패드가  붙어 있는데 알류미늄 띠가 접혀 졋던 흔적이 있다.

이에 따라 구동시 브레이크 패드가 일정 간격으로 고르게 모터에서 떨어져야 하는데 일부분이 접촉을 하고 있어 구동시 torque를 제대로 내지 못하고 불규칙한 회전을 하게 된 이유였다.

신품 브레이크 패드를 한국 지사를 통해 일본 본사에 구매 의뢰를 해서 약 2주 후 도착.

새로운 브레이크 패드 장착 하니 완전히 정상화 되었다.

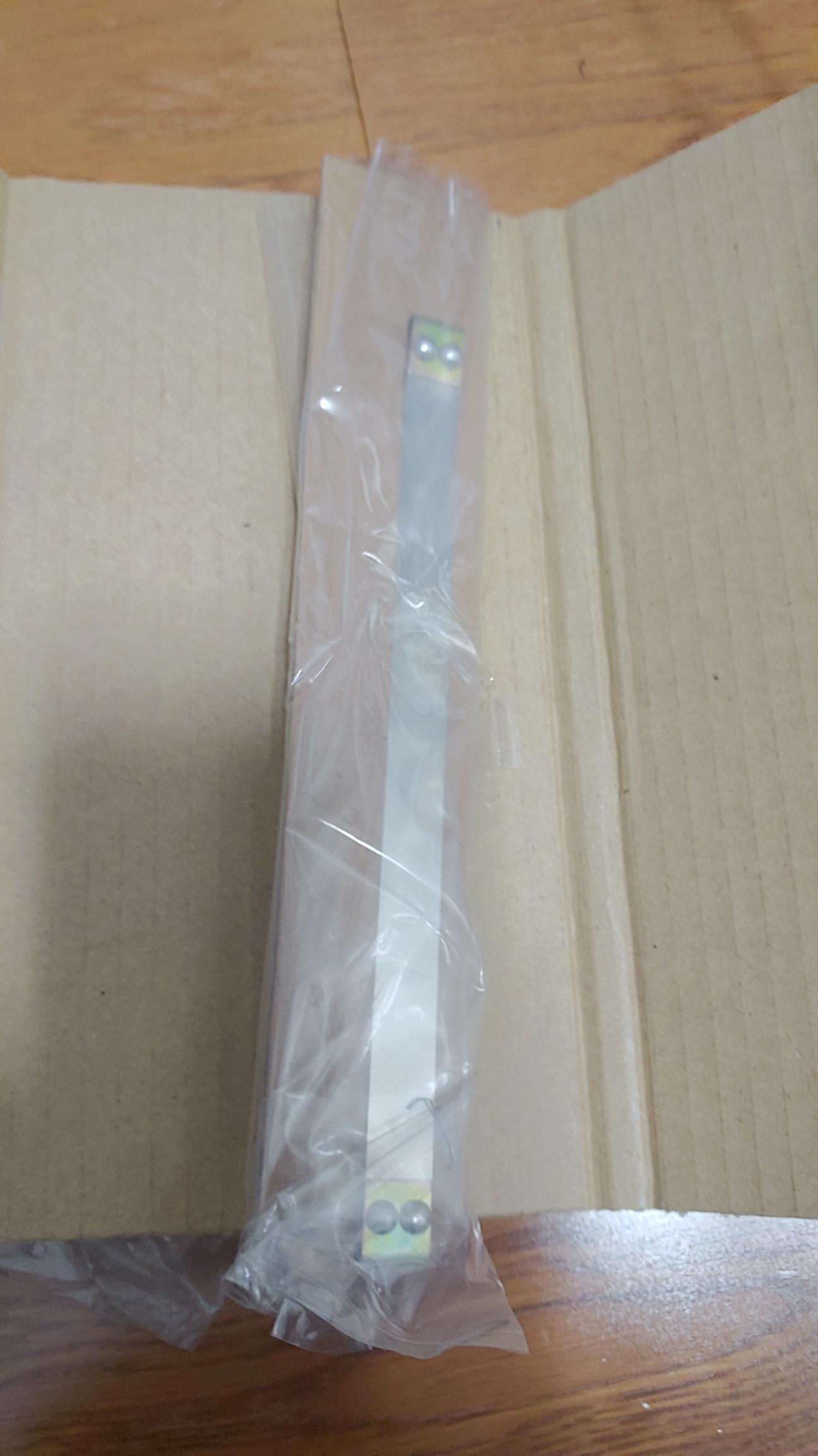

신품 브레이크 패드

그 다음 캘리브레이션을 위한 준비를 하던 중  또 하나의 큰 문제 발생 .

이 오타리 기기는 모든 캘리브레이션 조정 과정을 위해서는 password를 입력 시켜야 하는데 원래 공장에 출하 되어 나올 때 설정 된 112344 비번이 바뀌어 있다.  전 주인도 모르고 비번을 알아 낼  방법이 없다.

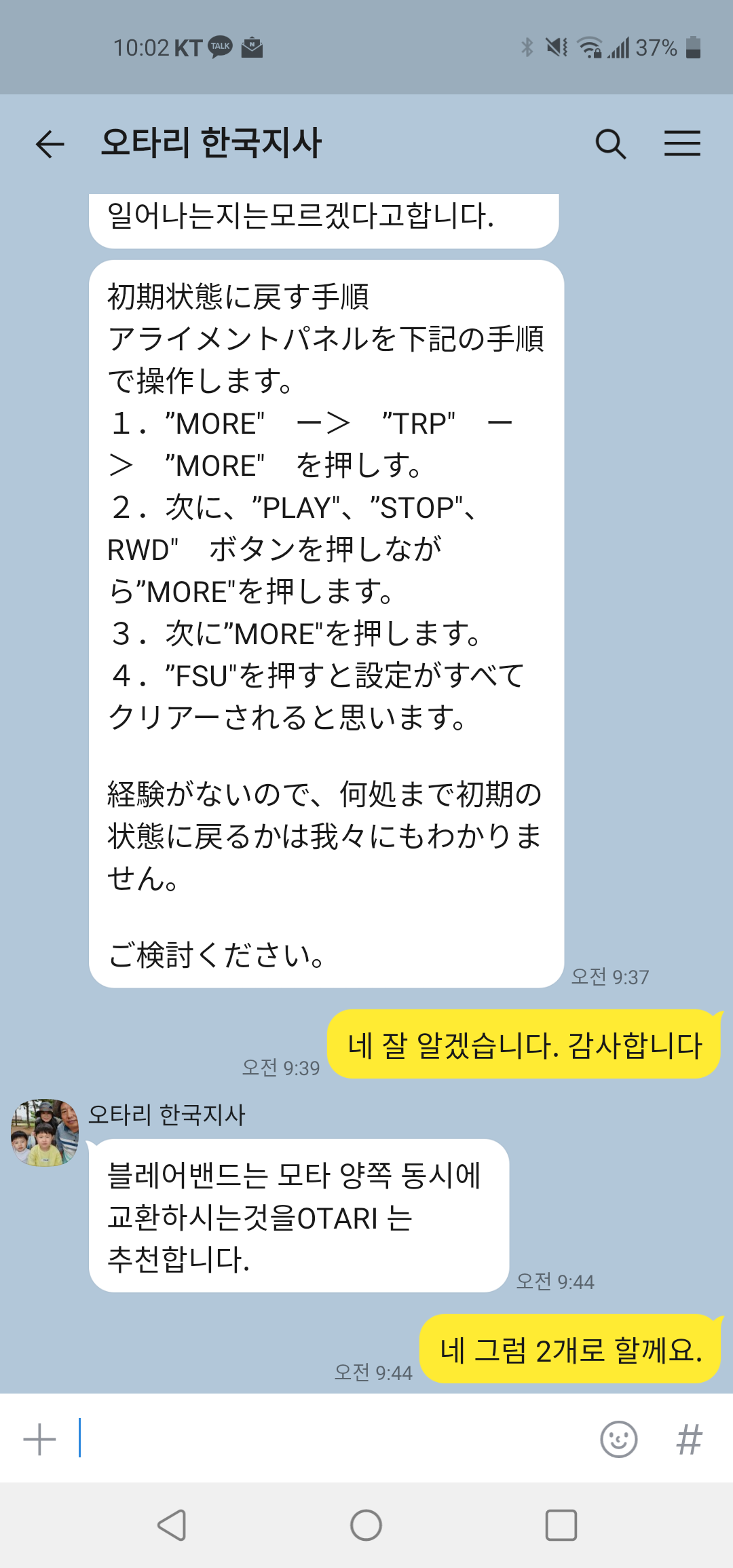

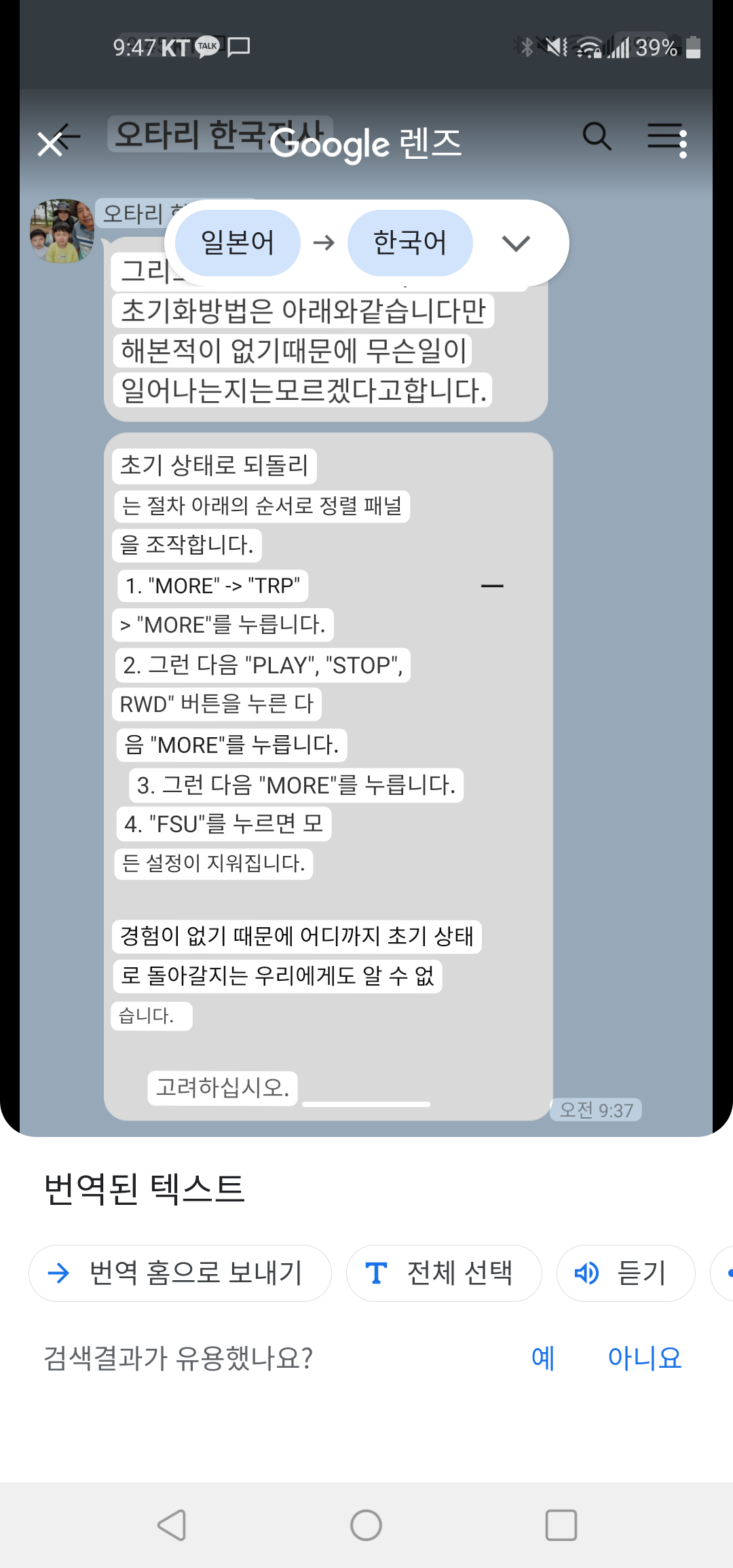

오타리 한국 지사를 통해 일본 본사에 문의 하여  비번을 초기화 하는 방법을 알아 냈다.

하지만 하라는대로 해도정작 FSU  글자가 뜨지 않눈다. ㅜㅜ
