리복스 B77 보드 부품 교체 관련

복스 B77은 적어도 30 년 이상이 경과 했기 때문에 전해 콘덴서가 용량이 부족해지거나 ESR( 등가 환산 저항치) 가 높아져서 모두 새것으로 교체 해야 함.



특히 RIFA 브랜드의 안전 콘덴서는 거의 대부분이 불량화 되어 터졌거나 언제든지 터질 가능성이 많아 반드시 조속히 교체 해주어야 함.



해외 인터넷 사이트에서는 이 콘덴서가 자주 터지고 터질 때 불꽃과 흰색 연기가 많이 나서 Fire Cracker란 이름을 가질 정도로 악명이 높음

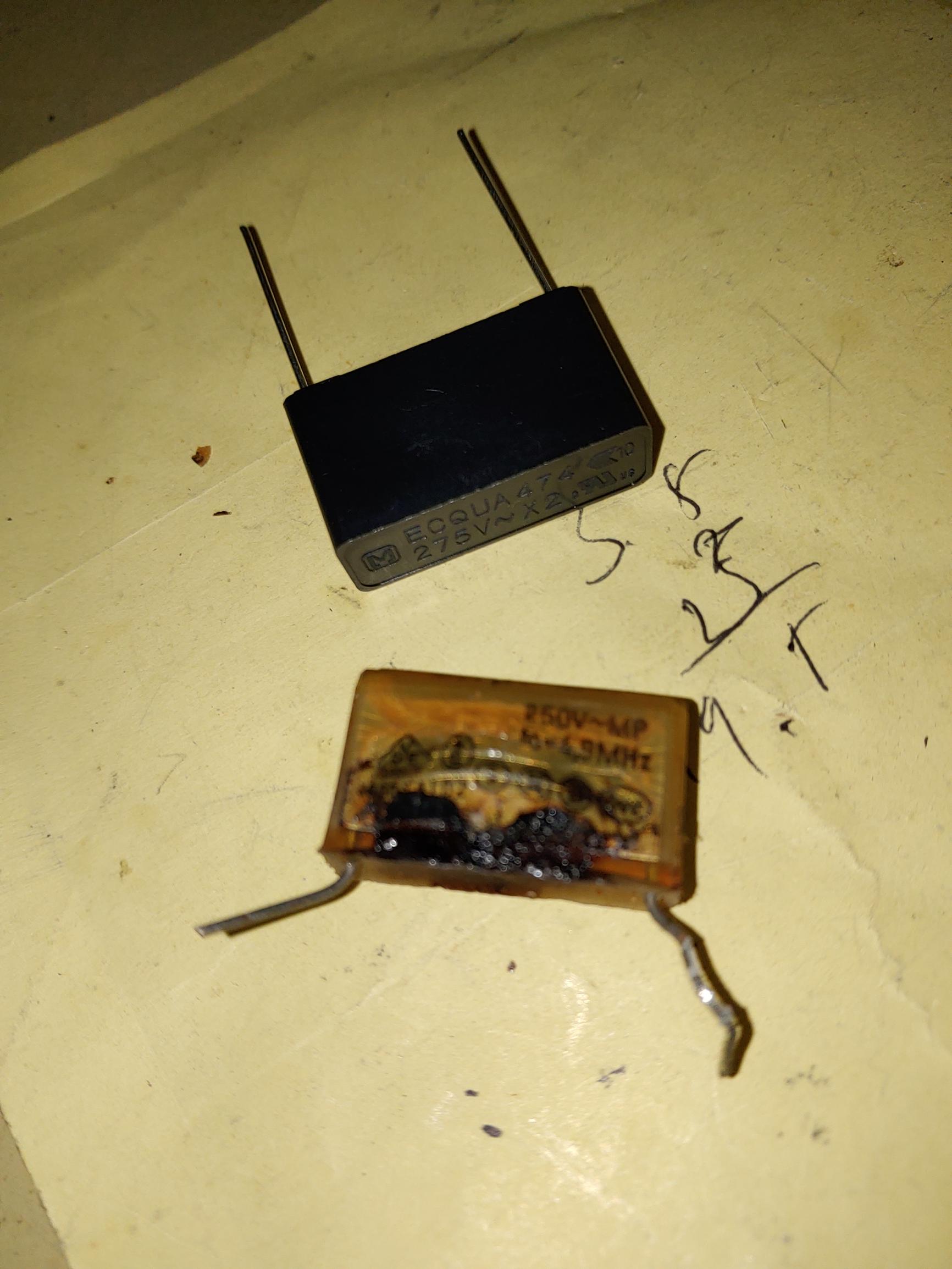

터져서 연기가 난 Rifa 콘덴서. 위는 신형 안전 콘덴서 . 반드시 X2급의 것을 사용해야 함

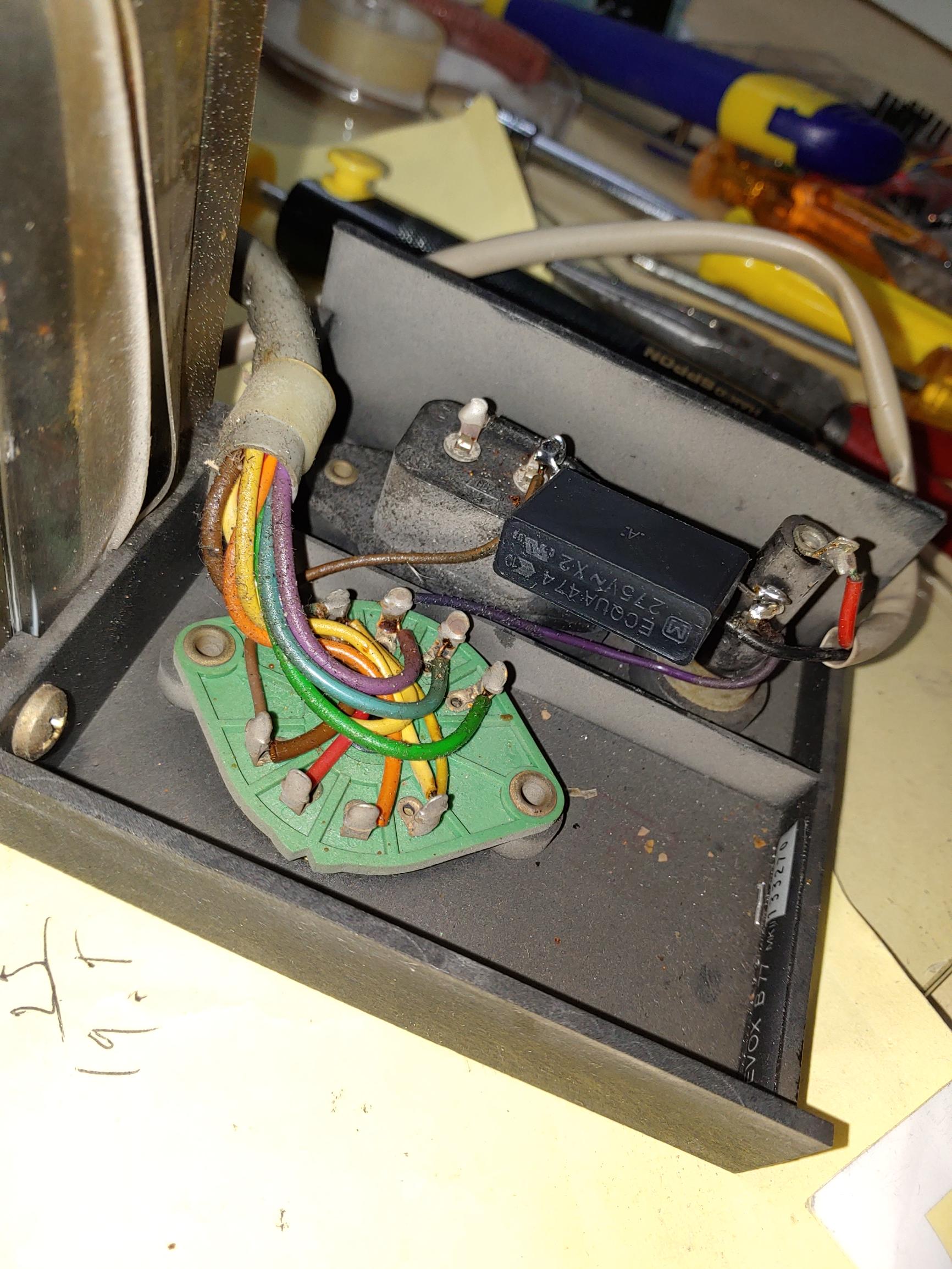

전압 셀렉터 뒤쪽의 콘덴서가 가장 취약하다. 사진은 신형으로 교체 한 모습



이 안전 콘덴서는 X2 등급을 받은 것으로만 교체 해야 함. 0.47과 0.1uF 각각 2 개가 필요. 무극성 AC 콘덴서이며 내압은 적어도 250V 이상이 것을 사용해야 함.



전원부 전압 셀렉터 뒷면에 있는 0.47uF 콘덴서가 가장 많이 문제를 일으킴. 또 하나의 0.47uF 콘덴서는 Capstan motor drive 보드에 있으며 0.1uF 2개는 릴 크기 선택 스위치 보드에 있음



이외에 Frako 브랜드의 전해 콘덴서가 누설액이 많이 나오는 등으로 이들은 반드시 교체 해주어야 함.

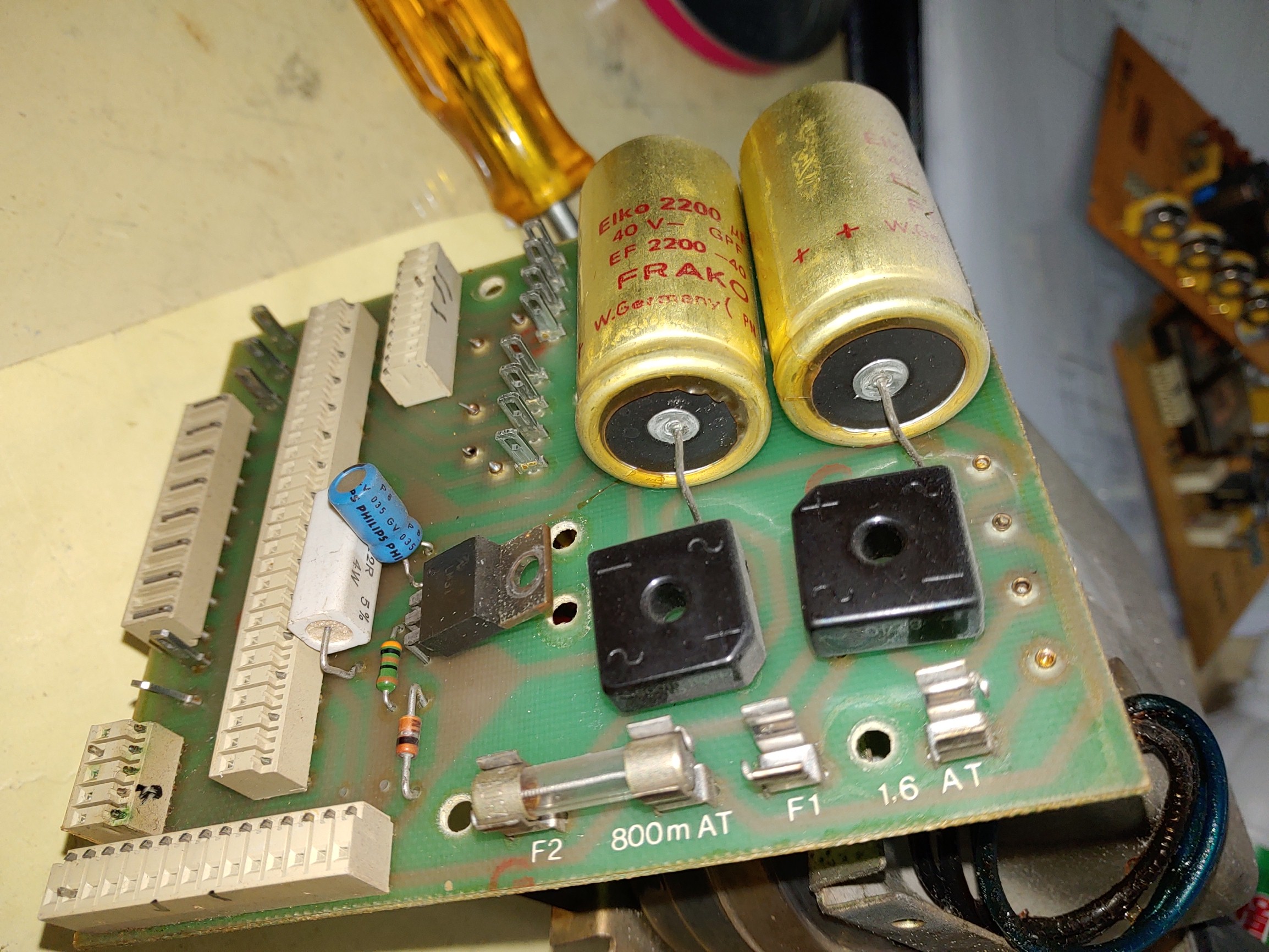

Frako사에 나온 전해 콘덴서 . 모두 교체 해야 함 . 사진은 전원부에 것

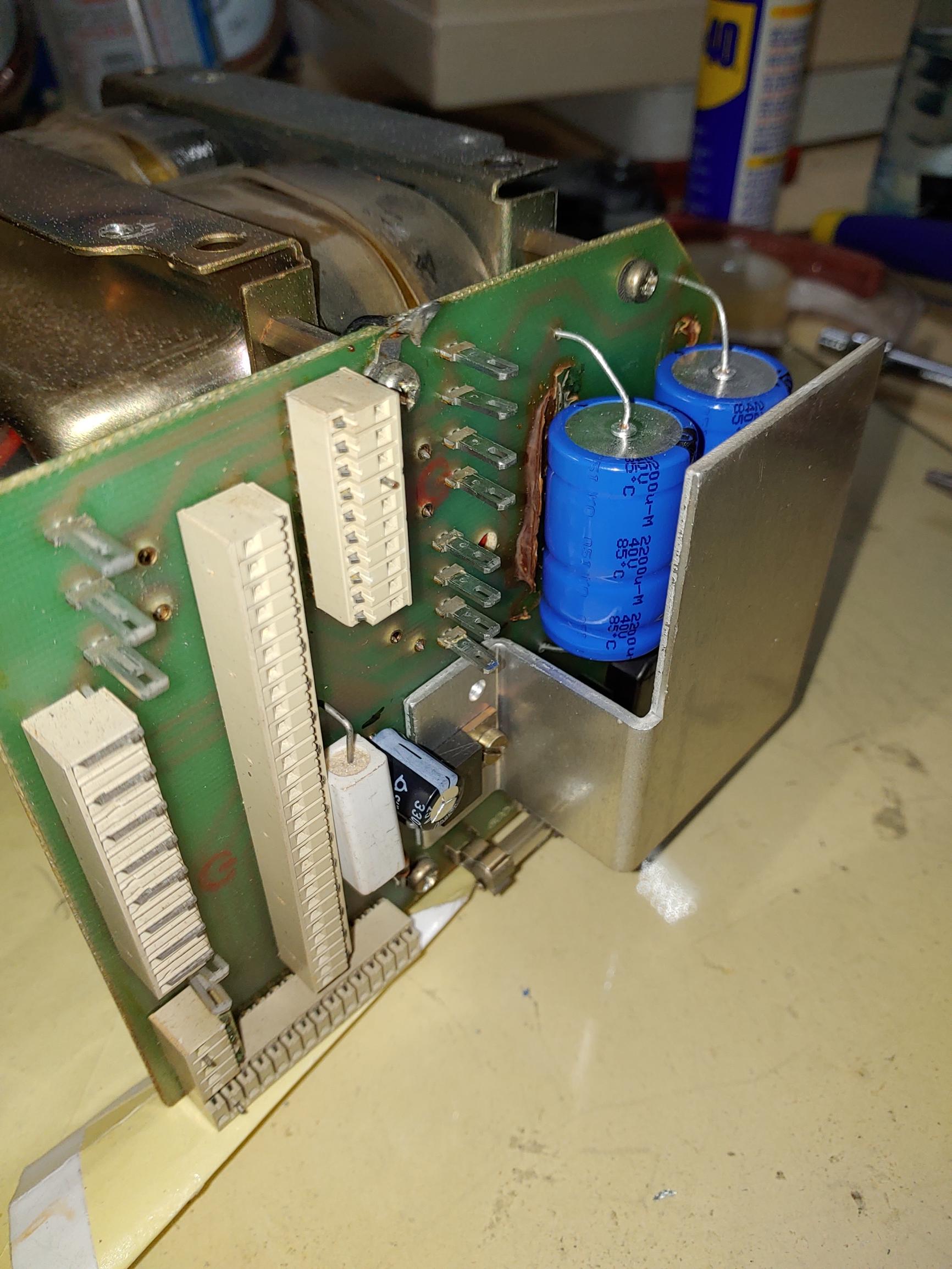

신형 콘덴서로 교체 후의 전원부 모습



그리고 꽤 많은 Axial type의 콘덴서가 사용되었는데 현재는 거의 나오지 않음으로 www.digikey.com 등에서 구입해서 사용해야 함 . 용량이 맞으면 일반 콘덴서를 사용해도 되지만 교체 작업이 어려워짐

Vishay사에서 나온 Axial Type으로 교체

전해 콘덴서 교체시 용량이 약간 높은 것은 관계 없으며 내압은 반드시 교체 하는 것과 동등 또는 더 높은 것을 사용해야 함



원래 보드에서는 오디오 신호 경로에 있는 커플링 콘덴서도 전해 콘덴서를 사용했으나 이 것은 반드시 음질 좋은 필름 콘덴서로 교체 해 주어야 함 . 용량이 10uF 이상 높은 경우 polymer capacitor 와 독일 Wima 1uF Film 콘덴서 병렬로 합성하여 교체.



기타 부분은 콘트롤 로직이나 릴레이 등의 구동을 위한 보조 역활을 하는 전해 콘덴서이므로 일반 전해 콘덴서로 교체 해주어도 충분함 .





또 하나의 반드시 교체 해야 할 부품은 반고정 저항임. 모두 노출형의 것을 사용해서 30년 이상이 지난 지금 먼지와 산화에 의해 조정이 불가능함 . 따라서 밀폐형의 고정밀 반고정 저항으로 바꾸어 주어야 하는데 일본 Copal 사와 미국 Burns사 제품이 가장 고급이며 정확한 값을 유지 해 주므로 이 제품으로 교체를 추천 함

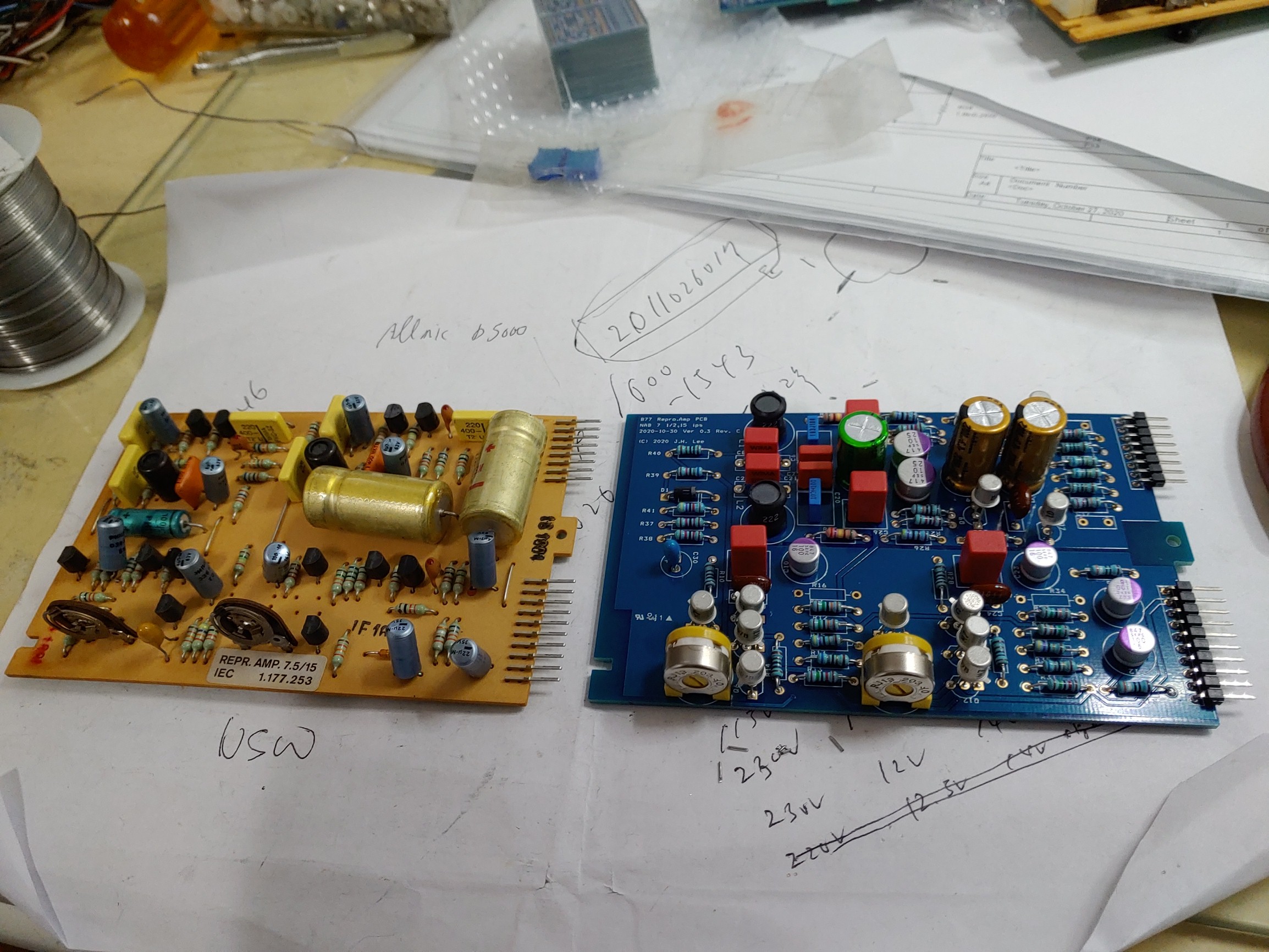

왼쪽 보드가 부실한 반고정 저항을 가진 오리지널 보드 , 오른쪽은  기판 설계 부터 새로이 한 신형 보드 . 코팔사의 반조정 저항 사용





보드 교체 작업후 여러가지 선을 제대로 끼우기 위해 핸드폰으로 여러 각도에서 사진을 많이 찍어 놓아야 함





1. Monitor board



모니터 보드는 헤드폰 재생을 위한 부분과 VU 미터 및 peak indicator 구동을 위한 부분으로 구성 되어 있음



음질과 관련 있는 헤드폰 재생 부분의 OP amp는 기존 LM 301 에서 최신 칩인 5534로 1:1 교체 가능 .



교체 작업의 용이 및 추후 더 좋은 칩이 나올 경우를 대비하여 IC 소켓을 사용



오디오 신호 경로에 있는 C1,C6는 독일 Wima 3.3uF Film 콘덴서로 교체



C4,C10은 100uF/16V polymer capacitor 와 독일 Wima 1uF Film 콘덴서 병렬로 합성하여 교체



2.2K 반고정 저항 -> 2 K Copal사의 반고정 저항으로 교체

470K 반고정 저항 -> 500 K Copal사의 반고정 저항으로 교체

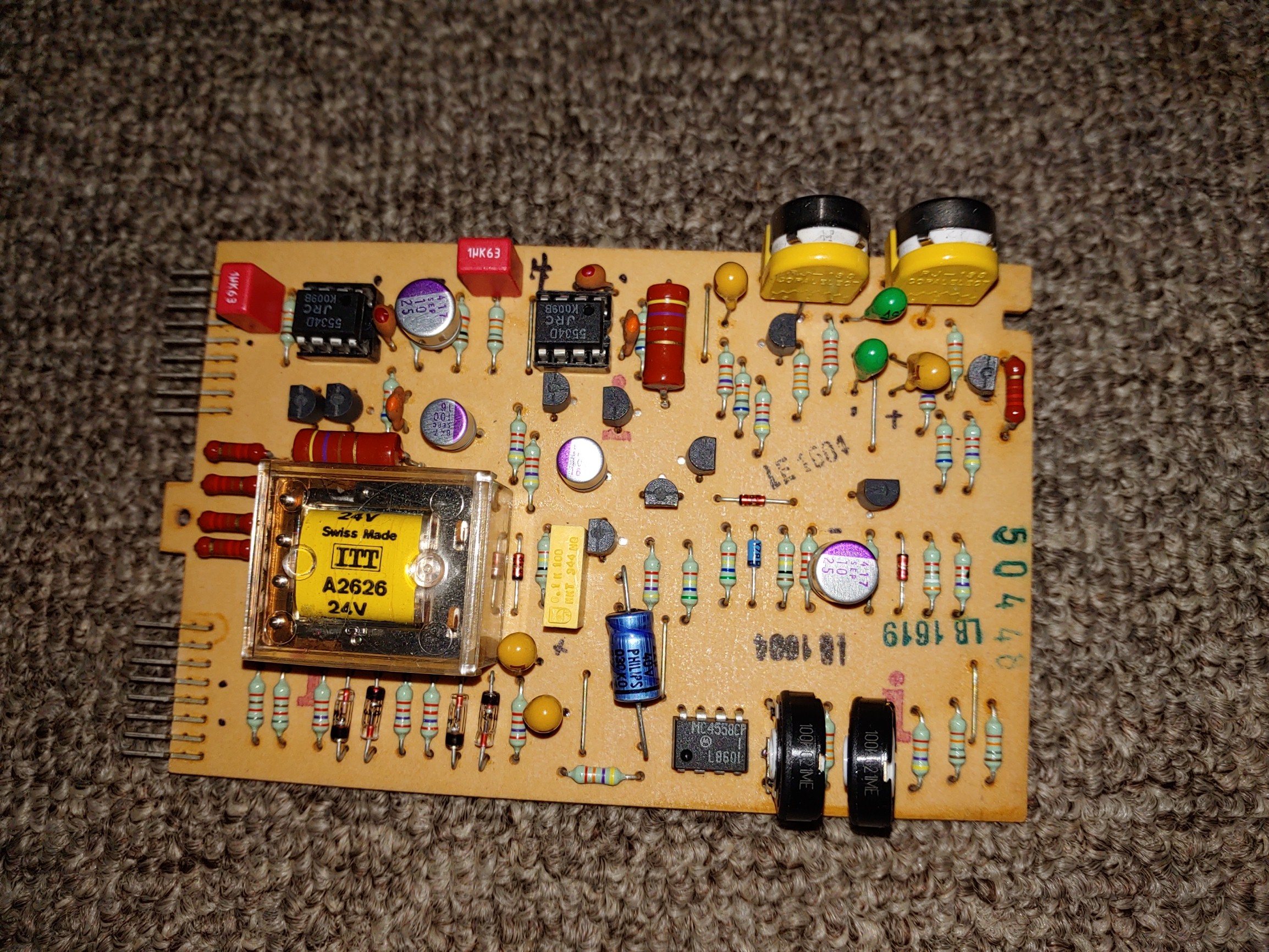

교체 작업 완료 후의 Monitor board





2. input board



C1,C7,C2,C3,C14,C18,C21,C12,C23,C11은 모두 독일 Wima 3.3uF Film 콘덴서로 교체

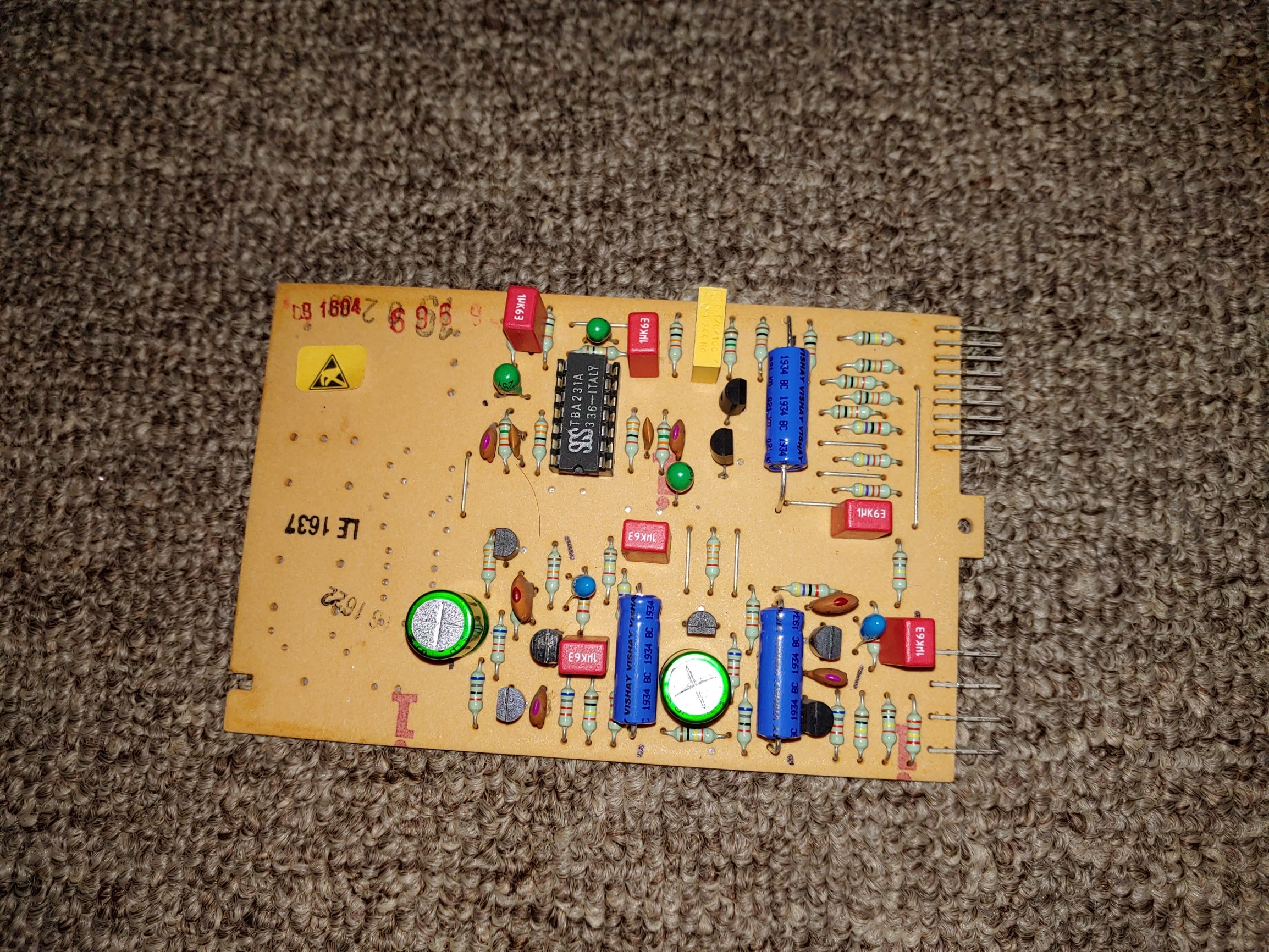

교체 작업 완료 후의 Input  board

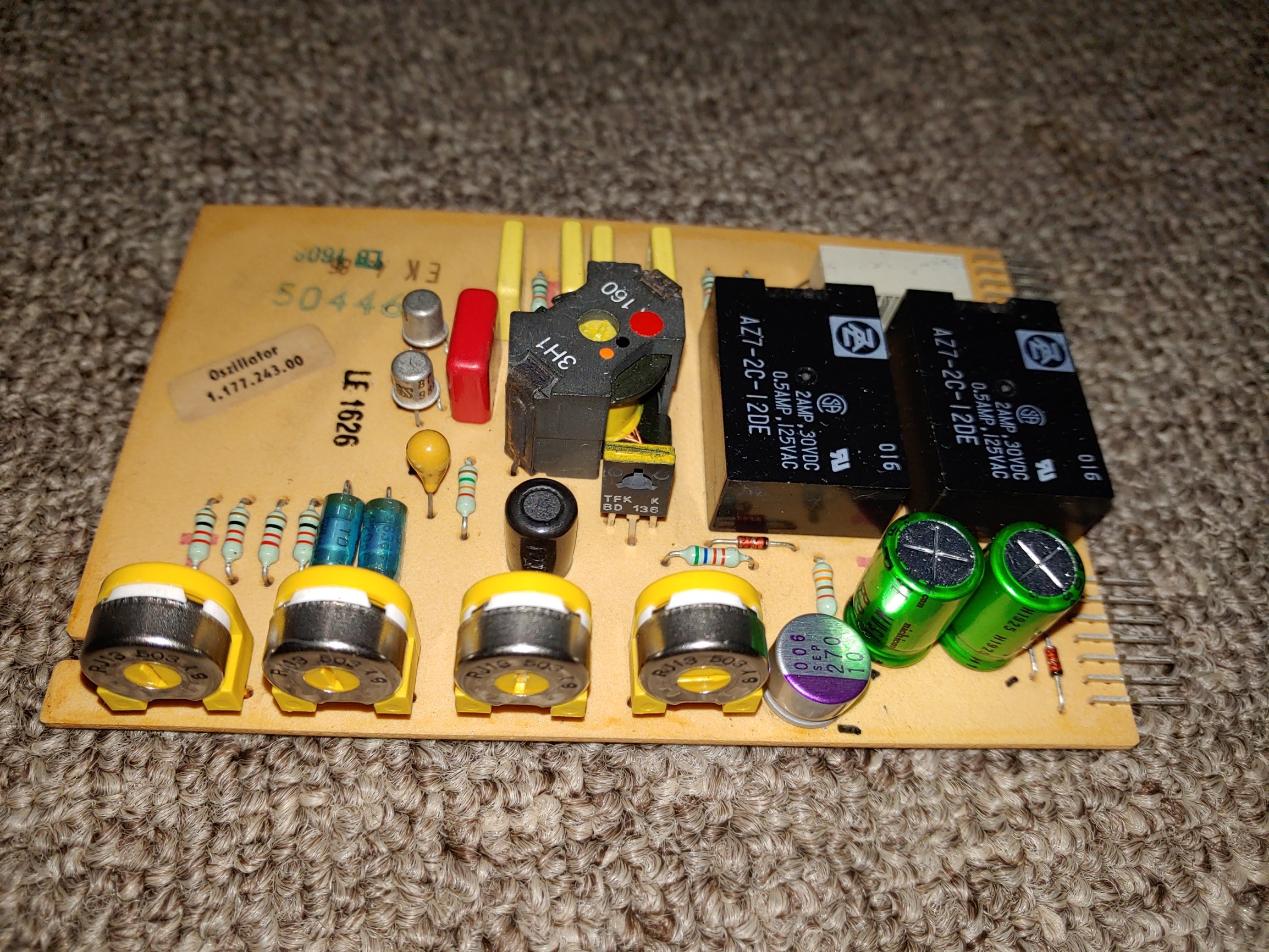

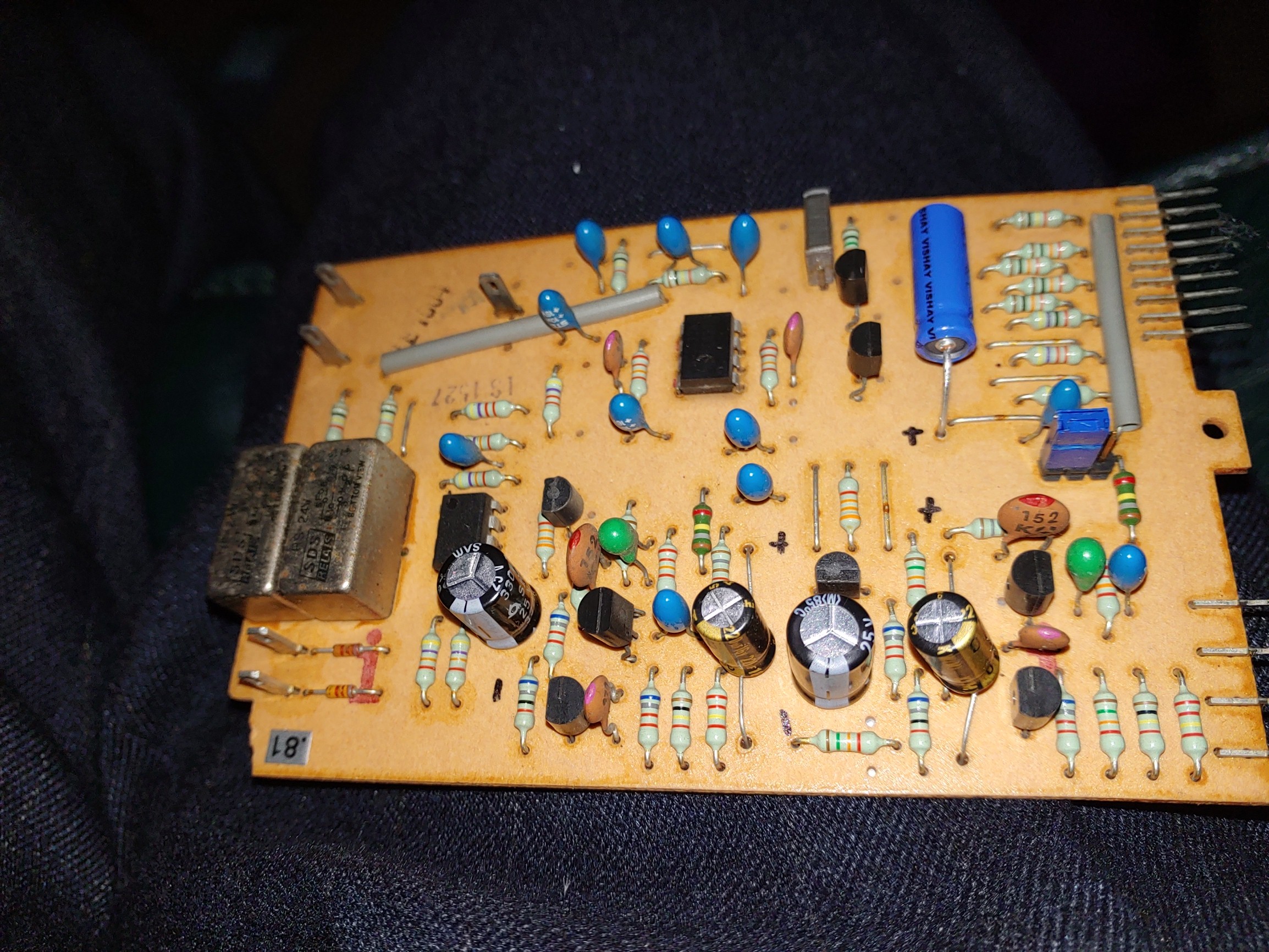

교체 작업 완료 후의 oscillator board

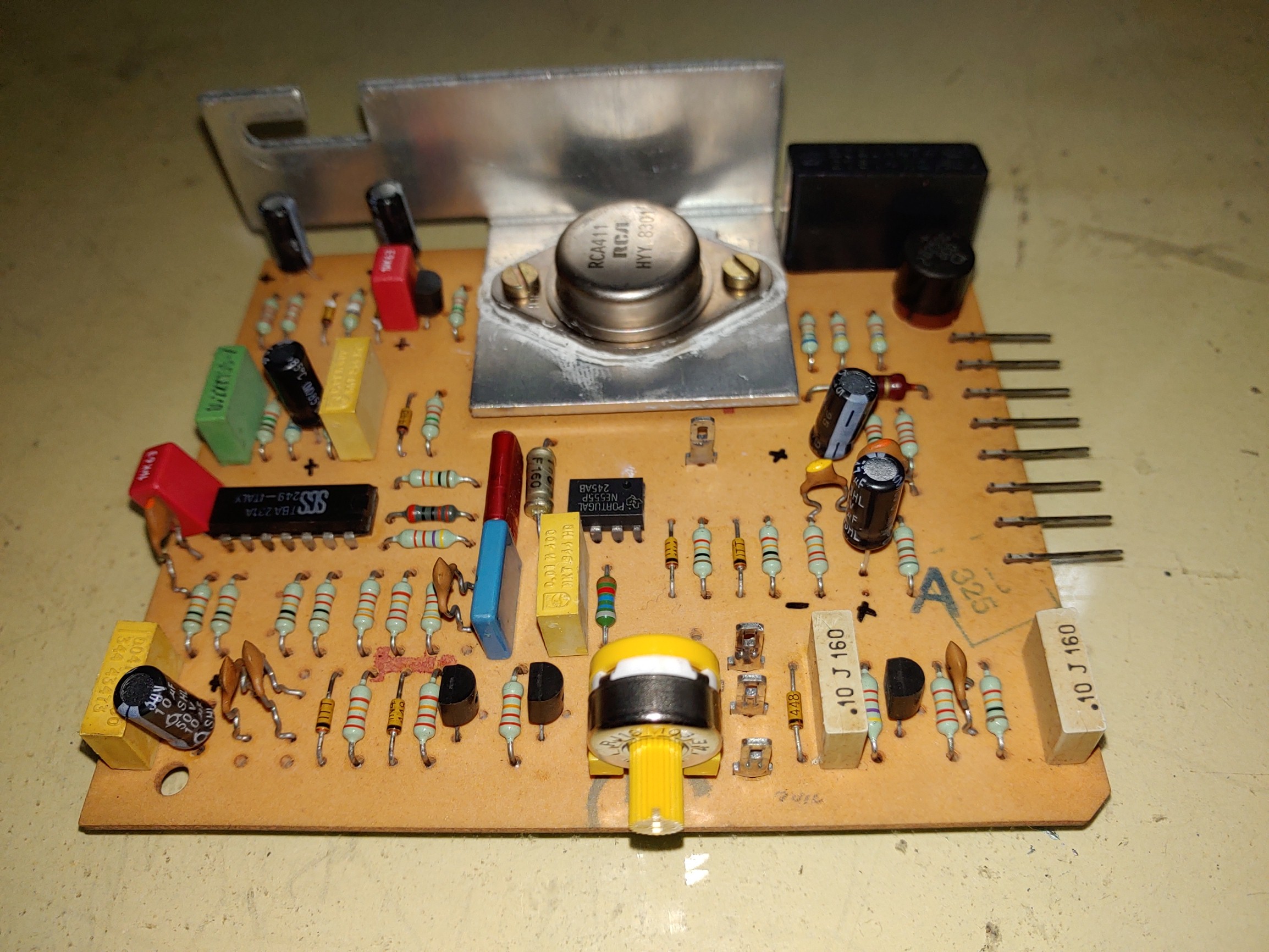

교체 작업 완료 후의 Capstan motor drive board

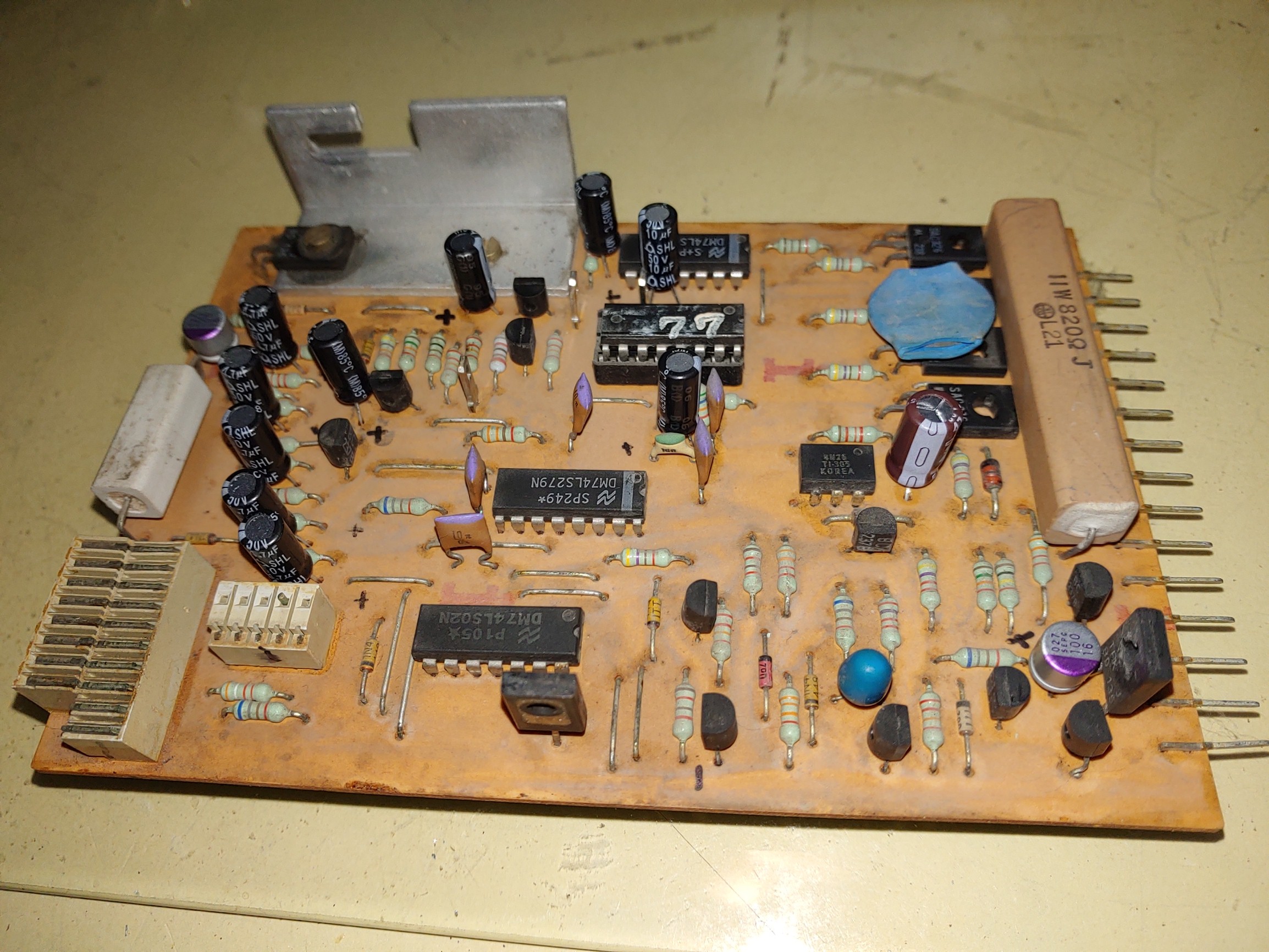

교체 작업 완료 후의 Tape drive control board



Capstan motor는 뒤에서 분해 하여 세척후 윤활유을 주입해야한다. 반드시 규정된 윤활유만을 사용 해야 함 . 기종에 따라 각각 다르니 주의를 요함

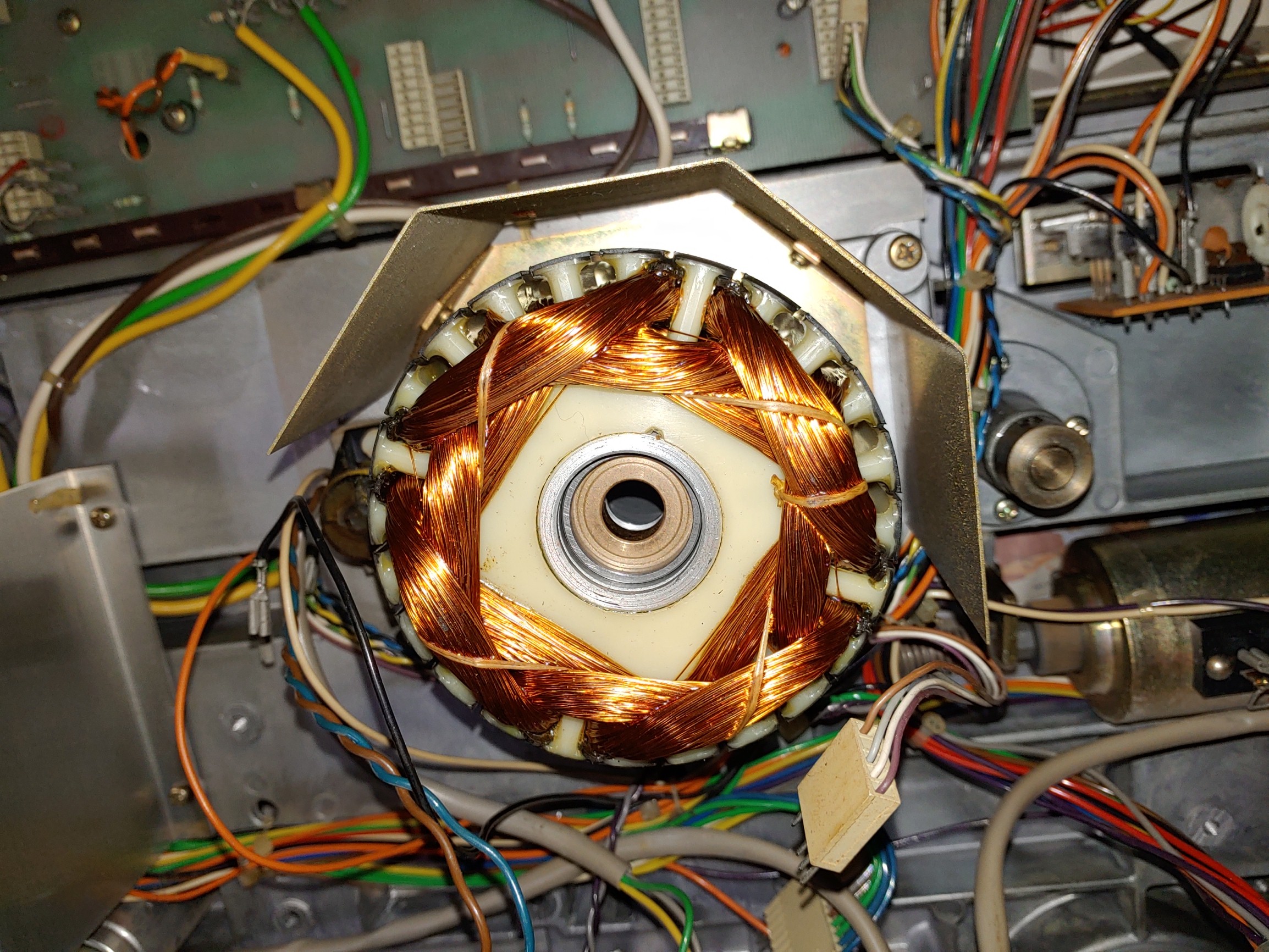

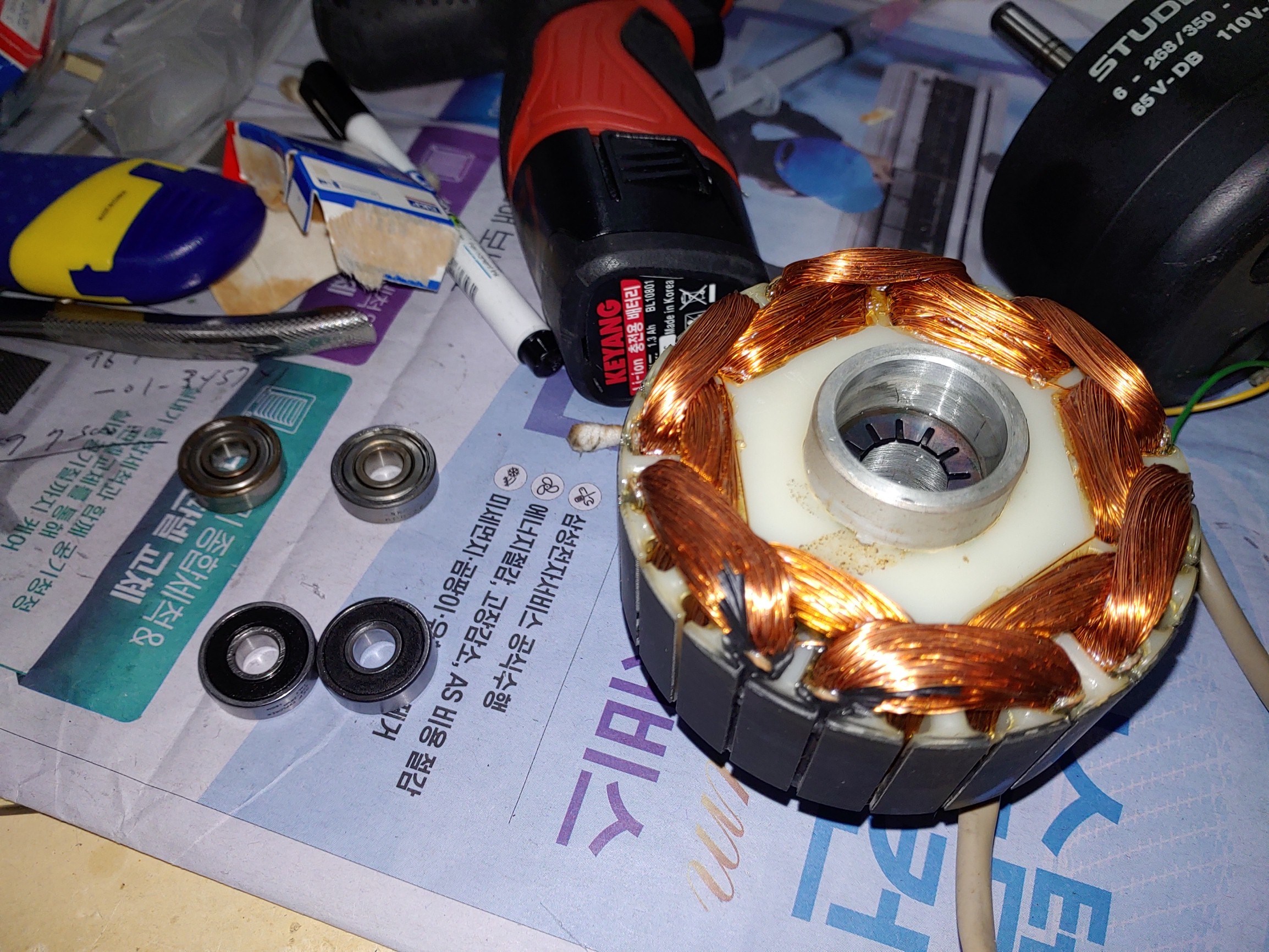

두개의 릴 모터는 떼네어 앞쪽에서 분해 해야 함. 이의 분해에는 Circlip plier라는 독특한 도구가 필요하며  각 모터 당 베어링 2 개를 교체 해 주어야 함  . 밑의 검은색 베어링이 신형으로 스웨덴 SKF사 제품
