Revox B77 /PR99 용 Reproduce , Record board 새로 만듬

Audio recording 2020. 11. 9. 20:13

몇 달 전 부터 다시 릴 테이프 데크에 다시 관심을 가져 Ebay 등에서 어렵게 B77과 PR99를 각 한대씩 구할 수 있었습니다.

이 두기기에 대한 자세한 회로도및 서비스 매뉴얼을 갖고 있고 또 90년대 중반에 이 기기를 개조하고 바이어스 설정등 캘리브레이션을

해 본 경험이 있어 어렵지 않게 다시 재 개조 작업에 들어 갈 수 있었습니다. 이번에는 모든 보드에 대해 완전한 개조를 했고 또 음질에 가장

중요한 레코딩 및 재생 보드는 아에 ORCAD로 재 설계 하고 보드도 새로이 만들었습니다.

원래 보드가 베이클라이트 재질에 많은 전해 콘덴서 그리고 최악인 노출형 탄소 재질의 반고정 저항을 사용한 것에 비하여 이번 보드는 에폭시글래스 재질에 금도금 처리 한 것으로 만들었고

1% 금속 피막 저항, 전해 콘덴서를 대체 하여 유기 폴리머 콘덴서 ( 대체가 불가능한 부분은 일본 Nichicon사의 오디오 그레이드급인 Muse 품종 사용 ) , 그리고 모두 메탈 캔 트랜지스터 사용에

독일제 Wima Film 콘덴서 거기다 반고정 저항은 최고의 품질인 Copal사의 금피막 trimmer 를 사용하였습니다.

결과는 대만족입니다. 최고의 음질을 내줍니다. 이 보드는 필요에 따라 NAB 15와 71/2 NAB 7 1/2 및 3 3/4 IPS 용 보드 그리고 CCIR (IEC) 15와 7 1/2 ips 보드의 3 종으로

만들 수 있게 하였습니다.



나머지 보드들은 기존 보드의 부품을 거의 걷어 내고 최고급 부품으로 다시 장착하고 재 캘리브레이션 작업을 했습니다. 메커니컬 한 부분의 업 그레이드를 추가로 한 후 다시 정밀 재 캘리브레이션 하면 모든 개조 작업이 끝날 예정입니다.



이 김에 외관도 일신하고자 상투스 대표님과 협의하여 상투스가 보유한 CNC 밀링 머신 등을 이용하여 통 알류미늄을 절삭하여 앞면 패널을 만들고 실크 스크린으로 레터링을 할 예정입니다.



옆면과 밑면은 우드로 하느냐 아니면 통 알류미늄을 절삭하여 사용하느냐는 좀 더 고민해 봐야 할 것 같습니다. 아직 갈길은 좀 남았지만 내부 전자 회로는 거의 완성이 되어 기쁩니다.



지금까지 30년간 여러가지 릴 데크를 사용해 보았습니다. 리복스 B77, PR99 및 진공관식 G36 등을 부분 개조 하여 업 그레이드 하여 사용해 보았고 이 밖에 거대한 덩치의 Ampex 350 , 노르웨이 Tandberg TD20SE 그리고 Lyrec Prida Mk2 가 꽤 오랫동안 저와 같이 함께 하였습니다.



여러가지 기기 중에서 제가 오디오 애호가 적인 측면에서 가장 좋은 기기는 리복스 B77 (PR99은 B77의 세미 프로페셔날 형으로 내부 전자 회로는 80% 이상 동일 ) 입니다.



오디오 애호가에 필요한 재생과 레코딩에만 충실하기 때문입니다. 같은 회사이면서 프로용 브랜드인 스튜더의 A80,820, 807도 물론 좋은 기기 입니다만 일단 가정에서 사용하기 덩치가 크고 편집 기능에 관한 회로와 기능이 많은 것이 흠입니다. 이 부분이 더 있는 만큼 고장 발생요소도 많습니다. 오디오적으로 보아도 B77이 개별 트랜지스터 소자를 사용한 discrete A급 증폭 방식의 회로인데 비하여 스튜더의 프로용 기기는 OP amp IC로 주로 구성되었습니다. 음질적으로는 개별 트랜지스터를 사용한 discrete A급 증폭 방식이 훨씬 더 좋습니다.



특히 후반부에 개발된 기기들 예를 들면 A807 같은 기기들의 내부 회로는 OP AMP IC로 대부분 구성되어 있습니다. ( 여담이지만 회로적으로 가장 좋은 스튜더 기기는 A80 으로 보입니다. )

Lyrec Prida Mk2 기기도 참 좋은 기기입니다. 디지털 미터가 달려 있고 한데 이 기기 또한 OP AMP IC로 오디오 회로를 구성한 것이 아쉽습니다. 그래서 오디오적으로는 리복스 B77를 개조하여 사용하는 것이 더 좋습니다.



또 한가지 리복스 B77, PR99의 큰 장점은 보수용 부품을 구하기가 매우 쉽다는 것입니다. 이베이에 각종 부품이 있고 이들 부품과 액세서리 등을 전문으로 파는 상점이 2 곳이나 있어 예비 부품이나 보수용 부품 걱정 안해도 됩니다. 또한 B77은 워낙 많이 팔려서 인지 이베이 등에서 상태 좋은 기기를 대략 1500 ~1800 불 정도면 어렵지 않게 구입이 가능한 것도 큰 매력입니다.

새로이 구입하시고자 하는 분은 가능한 먼저 2 트랙에 15와 7 1/2 ips 지원되는 High speed 버전 기기를 찾아 보시고

안되면 7 1/2 및 3 3/4 IPS이 지원되는 standard speed 버전을 구하시면 됩니다.



그 이하 속도의 기기도 있는데 이는 오디오용으로는 사용에 부적합한 기록 보관용입니다.

2 트랙에 15와 7 1/2 ips 를 구입하신 분에게 세컨드 기기로는 7 1/2 및 3 3/4 IPS가 지원되는 4 트랙 기기를 갖는 것도 괜찮을 겁니다.



앞으로 계속 중간 중간 업 그레이드 과정을 소개해 드리겠습니다.

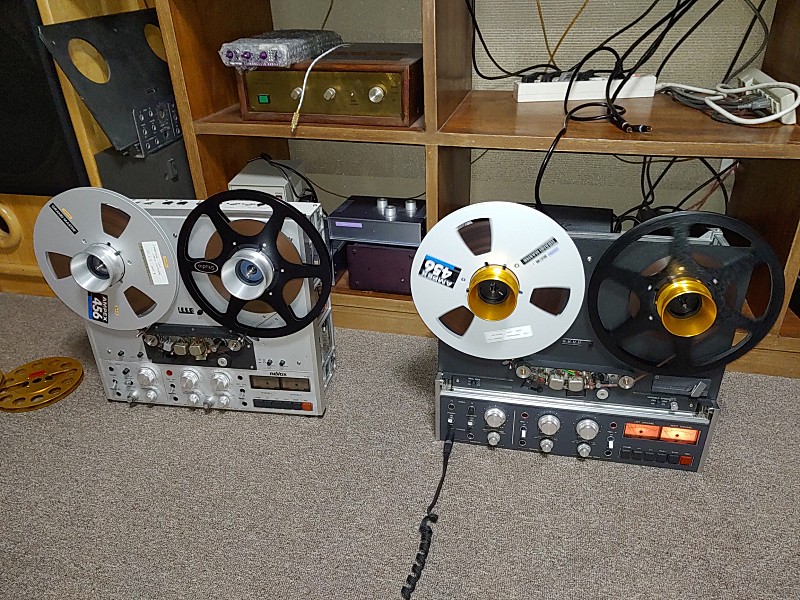

왼쪽이 PR99, 오른쪽이 B77

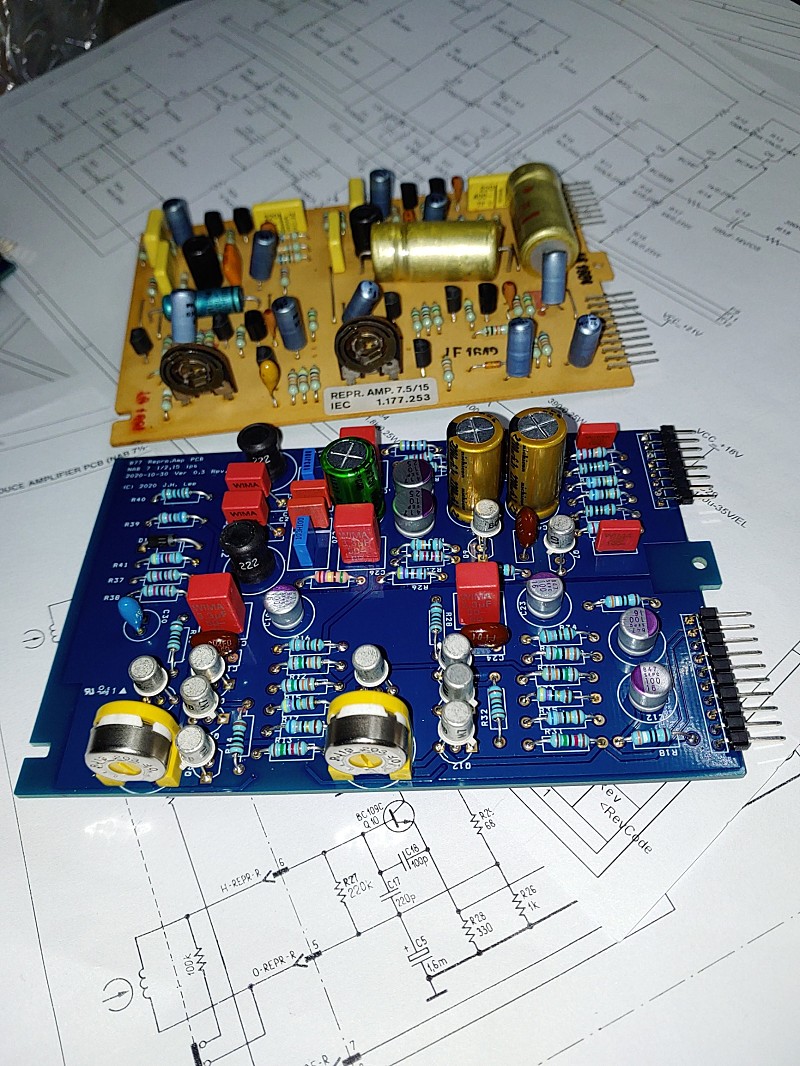

앞 보드가 새로인 만든 reproduce board . 뒤의 것이 오리지널 보드 . 전해 콘덴서 등은 유기 폴리머 콘덴서로 그리고 가장 취약한 반고정 저항은 코팔사의 밀폐형 금피막 저항 사용

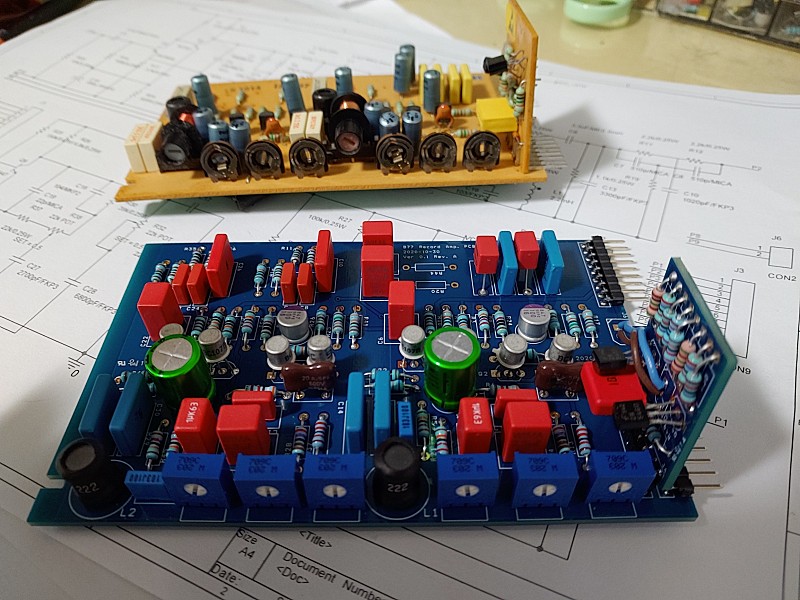

새로 만든 레코딩 보드 , 뒤가 오리지널 보드

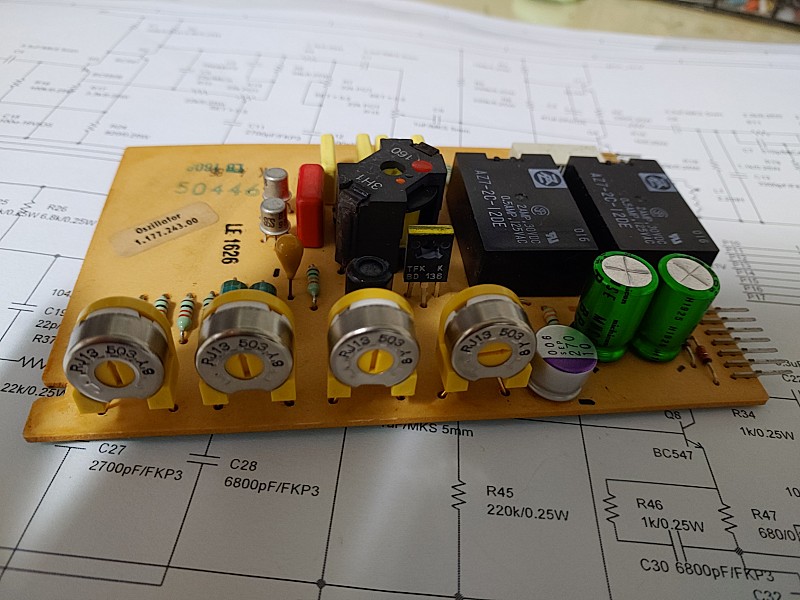

최고의 부품으로 환생한 오실레이터 보드

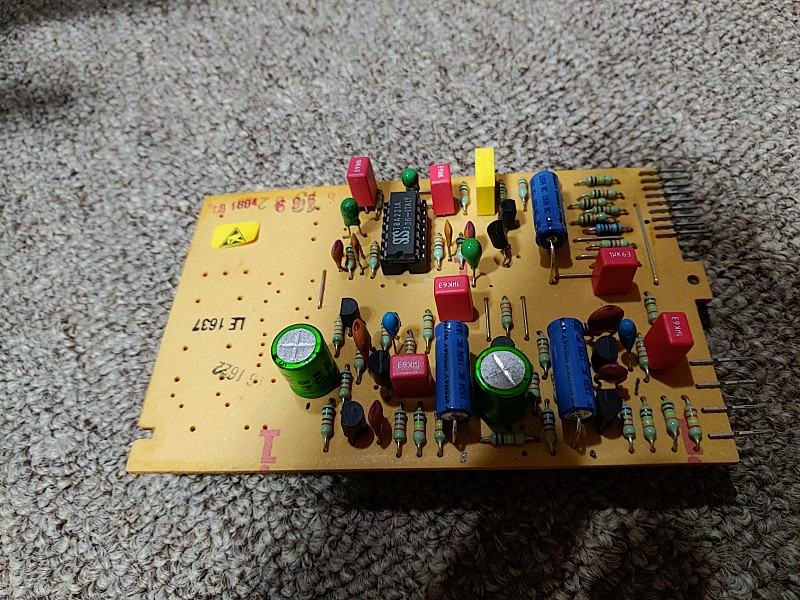

오리지널 보드의 부품을 대폭 업그레이드 시킨 input board

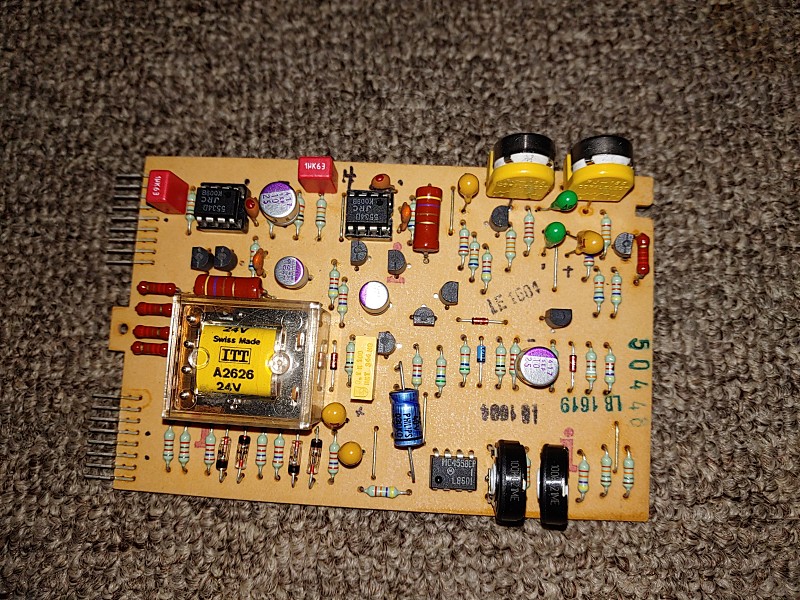

업그레드 된 모니터 보드

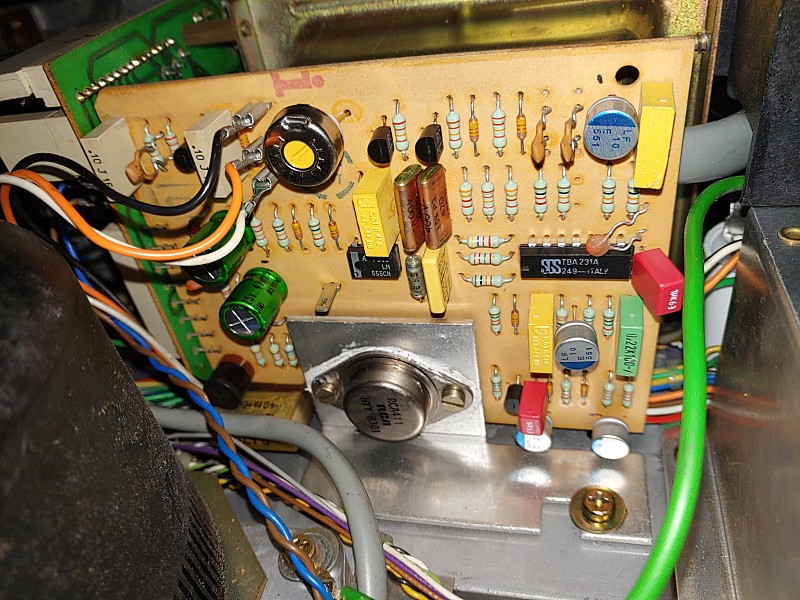

업 그레이드를 마친 capston motor drive board

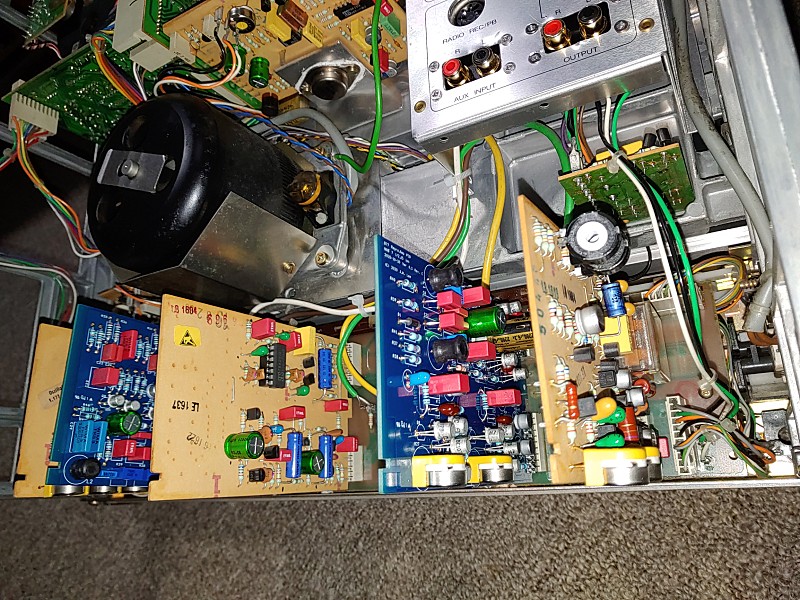

새로 만든 reproduce 와 recording 보드를 포함하여 최고의 부품으로 업그레이드 된 보드를 장착한 내부 모습

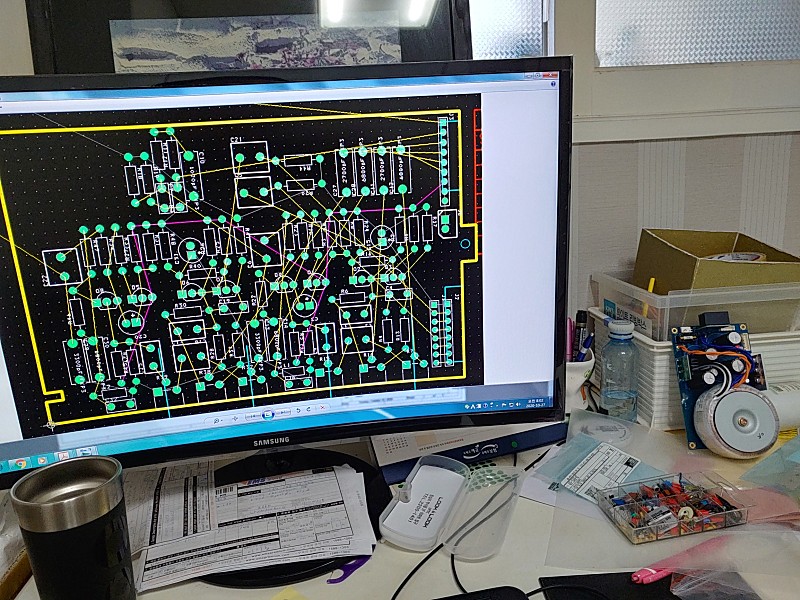

ORCAD를 사용하여 회로도 부터 다시 작성하고 PCB 패턴 만듬

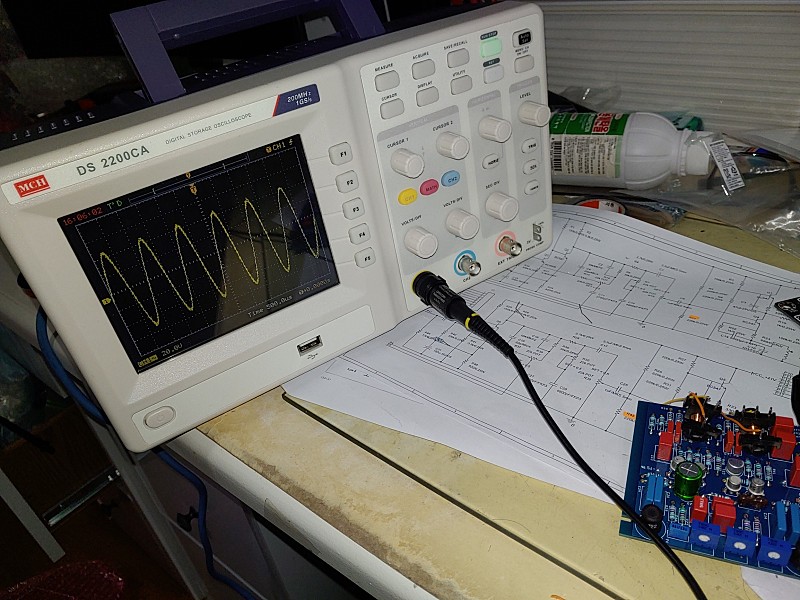

새로운 기판 완성후 장착전 오실로스코프를 통한 성능 검사

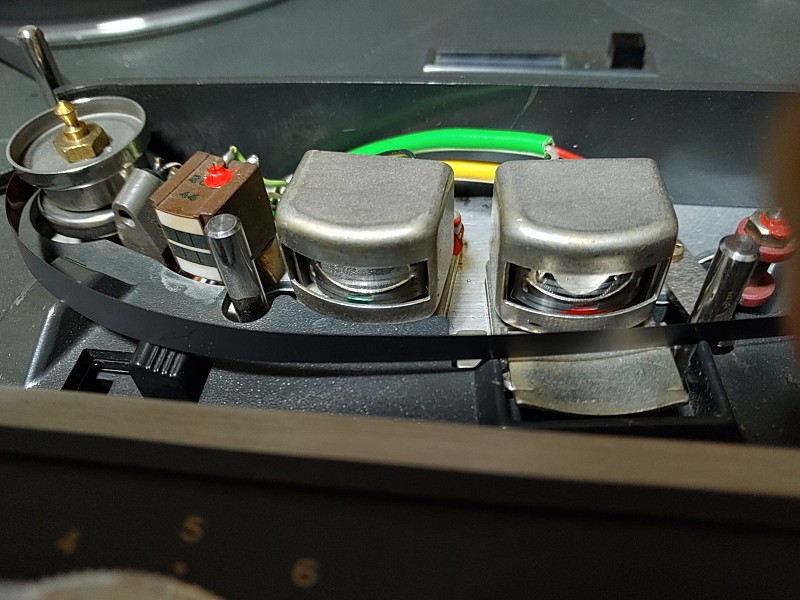

캘리브레이션 하기 전에 헤드 부터 청소 .
