Revox B77 board overhaul/Upgraed



리복스 B77은 적어도 30 년 이상이 경과 했기 때문에 전해 콘덴서가 용량이 부족해지거나 ESR( 등가 환산 저항치) 가 높아져서 모두 새것으로 교체 해야 함

Frako 브랜드의 전해 콘덴서가 누설액이 많이 나오는 등으로 이들은 반드시 교체 해주어야 함.

  그리고 꽤 많은 Axial type의 콘덴서가 사용되었는데 현재는 거의 나오지 않음으로 www.digikey.com 등에서 구입해서 사용해야 함 . 용량이 맞으면 일반 콘덴서를 사용해도 되지만 교체 작업이 어려워짐

  전해 콘덴서 교체시 용량이 약간 높은 것은 관계없으며 내압은 반드시 교체 하는 것과 동등 또는 더 높은 것을 사용해야 함

  원래 보드에서는 오디오 신호 경로에 있는 커플링 콘덴서도 전해 콘덴서를 사용했으나 이 것은 반드시 음질 좋은 필름 콘덴서로 교체 해 주어야 함 . 용량이 5uF 이상 높은 경우 polymer capacitor 등으로 교체

  기타 부분은 콘트롤 로직이나 릴레이 등의 구동을 위한 보조 역활을 하는 전해 콘덴서이므로 일반 전해 콘덴서로 교체 해주어도 충분함 .

기본적으로 오디오 신호 경로에는 필름콘덴서 혹은 무극성 전해 콘덴서 ( 용량이 큰 것을 요구 하는 경우에만 ) 를 사용하여야 함

전해 콘덴서와 OSC (유기 화합물 콘덴서 ) 및 탄탈 콘덴서는 극성 있으므로 주의.

  원 기판에는 지금은 거의 생산되지 않는 종형 ( Axial ) 전해 콘덴서가 사용된 부분이 있어 이 부분은 일반 콘덴서로 사용해야함 . 이 경우 리드 선 간격을 넓혀 사용하되 리드 선이 다른 부품과 닿아서 short 가 일어나지 않도록 주의 해야함.

  필름 콘덴서는 극성 없어 자유로이 삽입 가능

  전해 콘덴서는 용량이 크거나 내압이 높은 경우 대체 가능

  보드는 기본적으로 구동 메커니즘에 관련 되는 테이프 드라이브 보드, 캡스턴 모터 드라이브 보드 및 파워 보드를 제외한 5개 오디오 보드를 먼저 개조 해야 함.



위의 3 보드는 만약 잘못될 시 치명적인 손상을 가져 올 수 있으므로 매우 조심해야 함

  보드는 버전이 다르면 부품 구성과 레이아웃이 좀 다르므로 기판 뒷면의 버전 번호를 보고 맞는 회로도를 보면서 작업해야 함. 기판에 따라 전해 콘덴서 대신 탄탈 콘덴서가 사용 된 경우가 있는데 이 경우 오디오 신호 회로에 있어 필름 콘덴서로 바꾸어야 하는 부분이 아니면 교체 하지 않아도 됨 ( power board , tape drive board 에서 이런 경우가 많음 )

  부품을 떼어 낼 때 원래 기판의 동박 면이 매우 얇아 일어나거나 끊어 질수 있으므로 주의 해야 함. 의심이 갈 때는 꼭 테스터로 확인해야 함 .



그래서 개조 순서는



REPROUCE BOARD

모니터 보드

입력 보드

오실레이터 보드

레코딩 보드

순으로 하고 각 단계 별로 한 후 기능이 제대로 되는지 확인하고 다음 단계 개조를 할 것





1. Monitor board



모니터 보드는 헤드폰 재생을 위한 부분과 VU 미터 및 peak indicator 구동을 위한 부분으로 구성 되어 있음



오디오 신호 경로에 있는 C1,C6는 독일 Wima 3.3uF Film 콘덴서로 교체



C4, C10은 100uF/16V OSC ( 극성 있음: 표시가 없는 흰 부분이 + 입니다. ) 또는 무극성 전해 콘덴서로 교체



C7,8,13,17 은 4.7uF/50V로 교체

C5,14,15,16 은 10uF/50V로 교체

C18 22uF/50V 로 교체



2.2K 반고정 저항 -> 2.2 K 또는 2 K 반고정 밀폐형 저항으로 교체.



470K 반고정 저항 기판 버전에 따라 있는 경우도 있고 없는 경우도 있음 .

음질에 전혀 관련이 없는 부분으로 교체 하지 않아도 됨

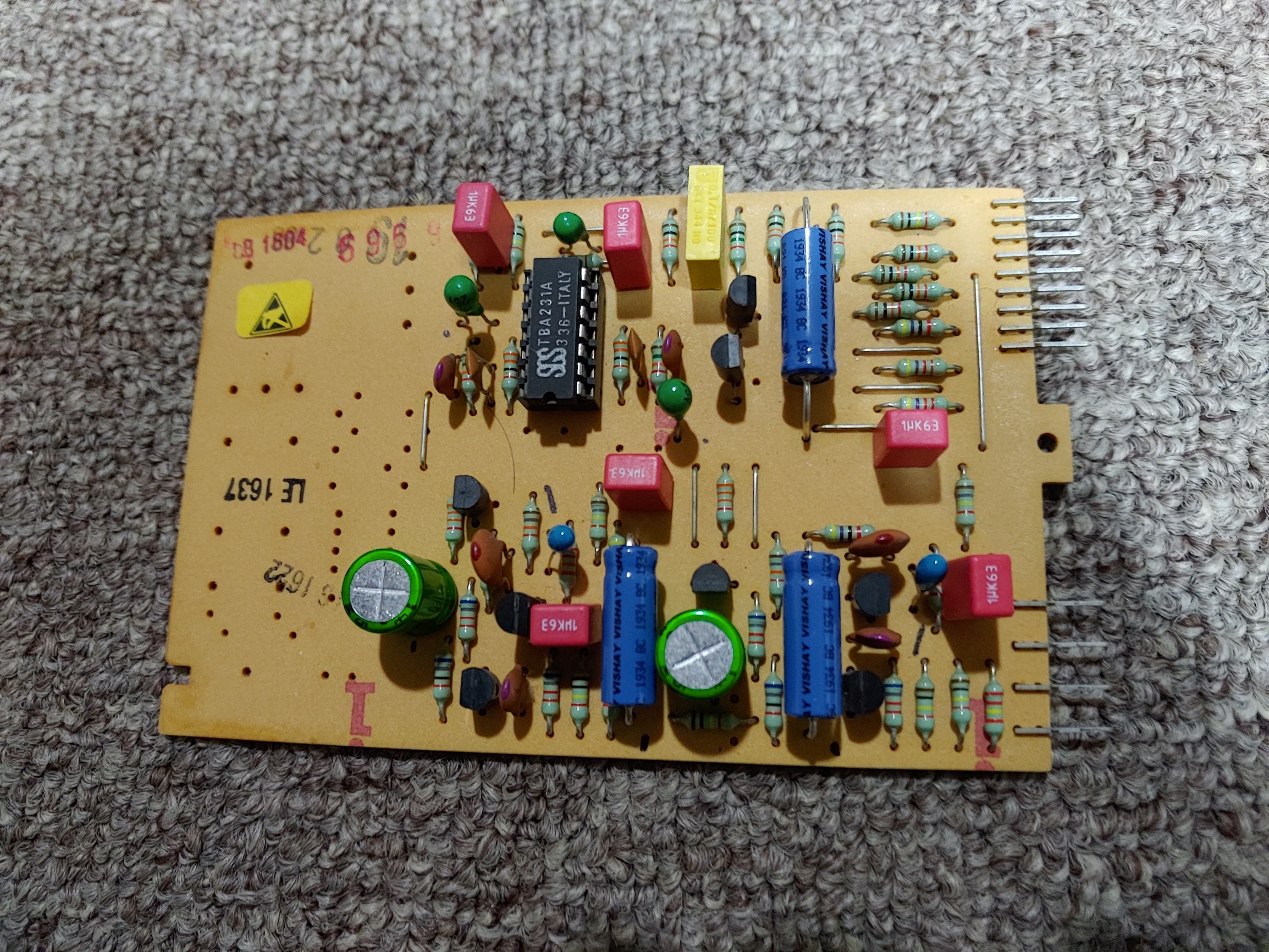

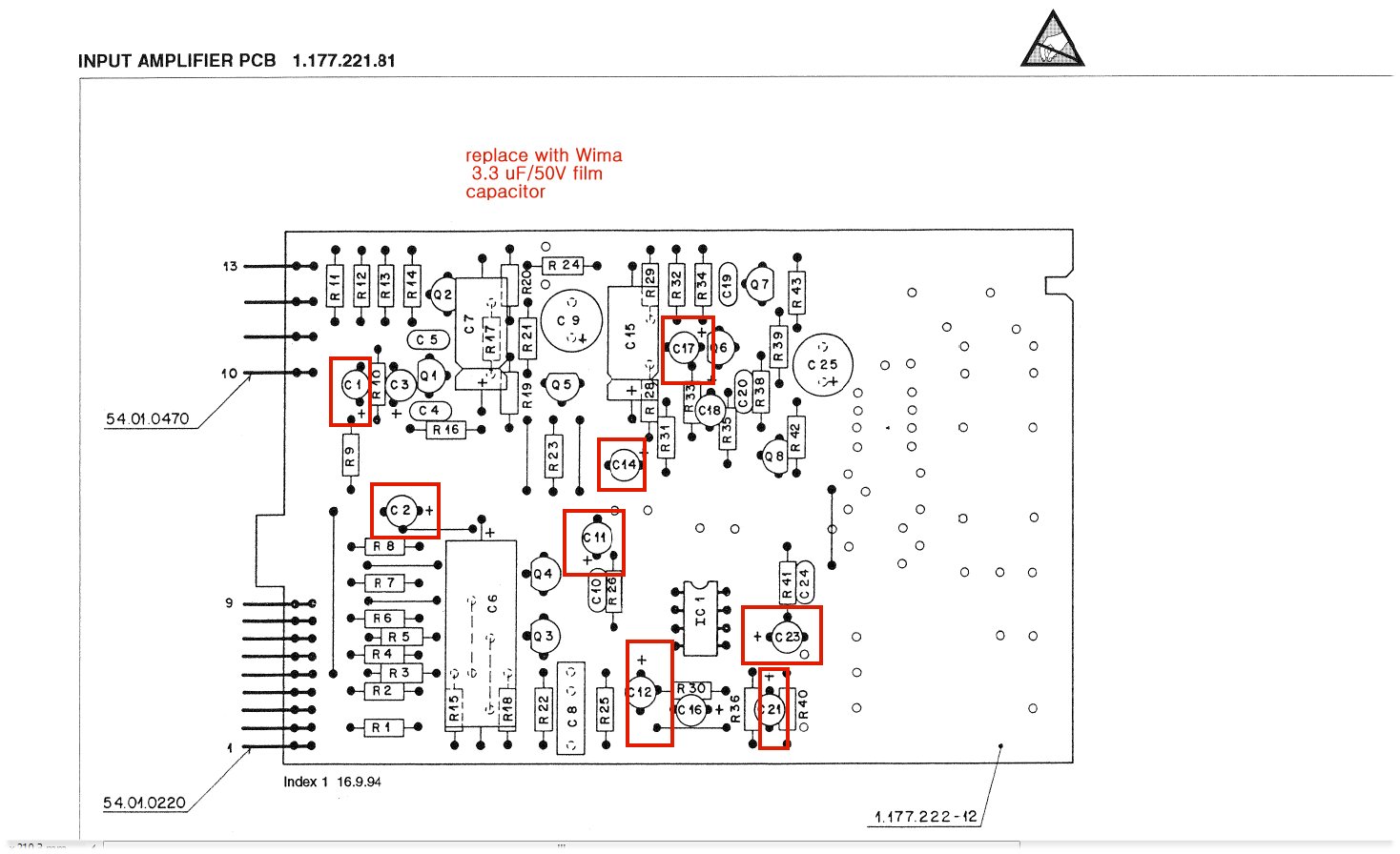

2. input board

  C1,C2,C14,C17,C21,C12,C23,C11은 모두 독일 Wima 3.3uF Film 콘덴서로 교체

C3, C18은 4.7uF /50v 전해 콘덴서

C7, C15 는 150uF/25V axial 전해 콘덴서

C6 는 220uF/25V axial 전해 콘덴서

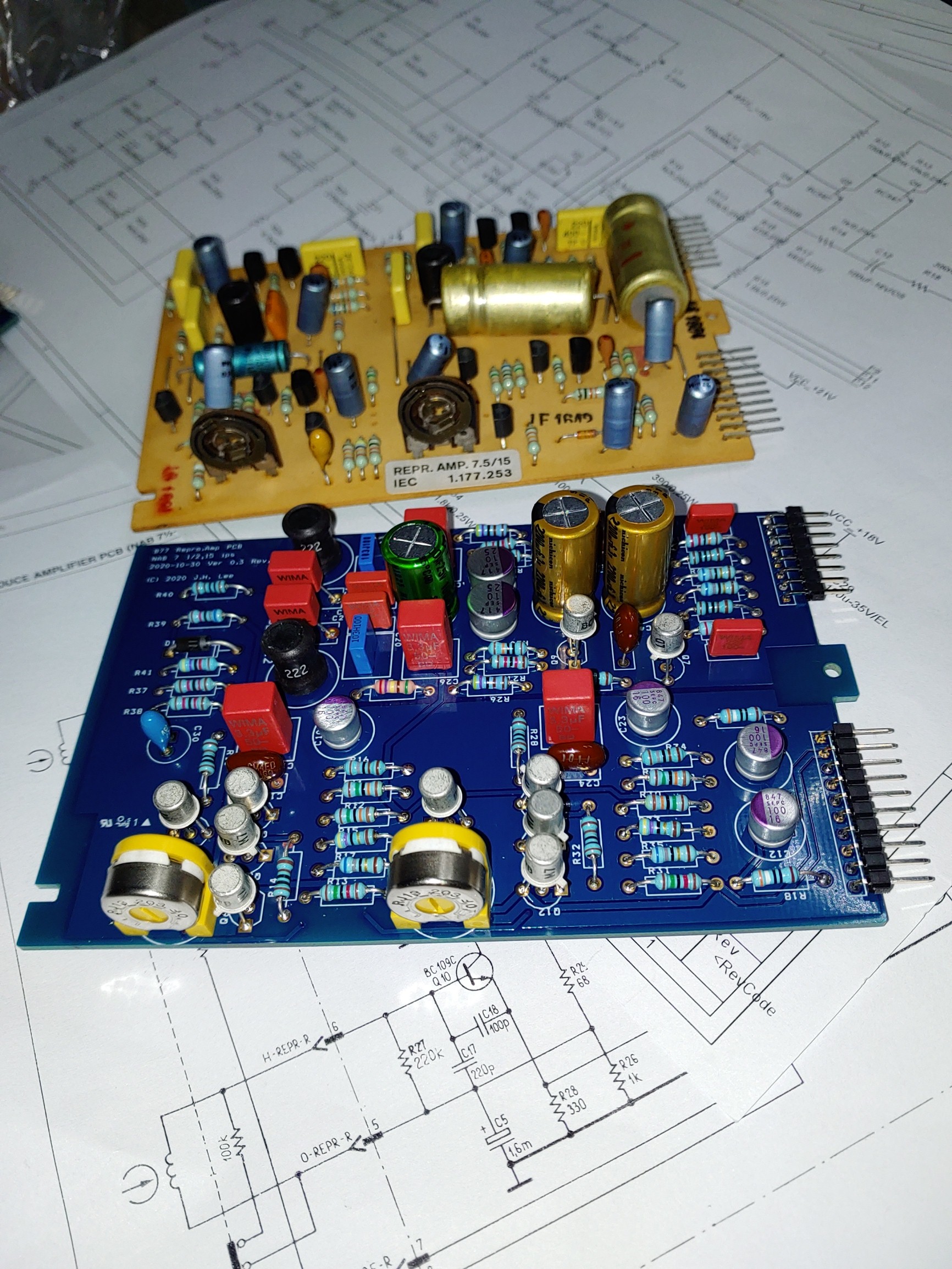

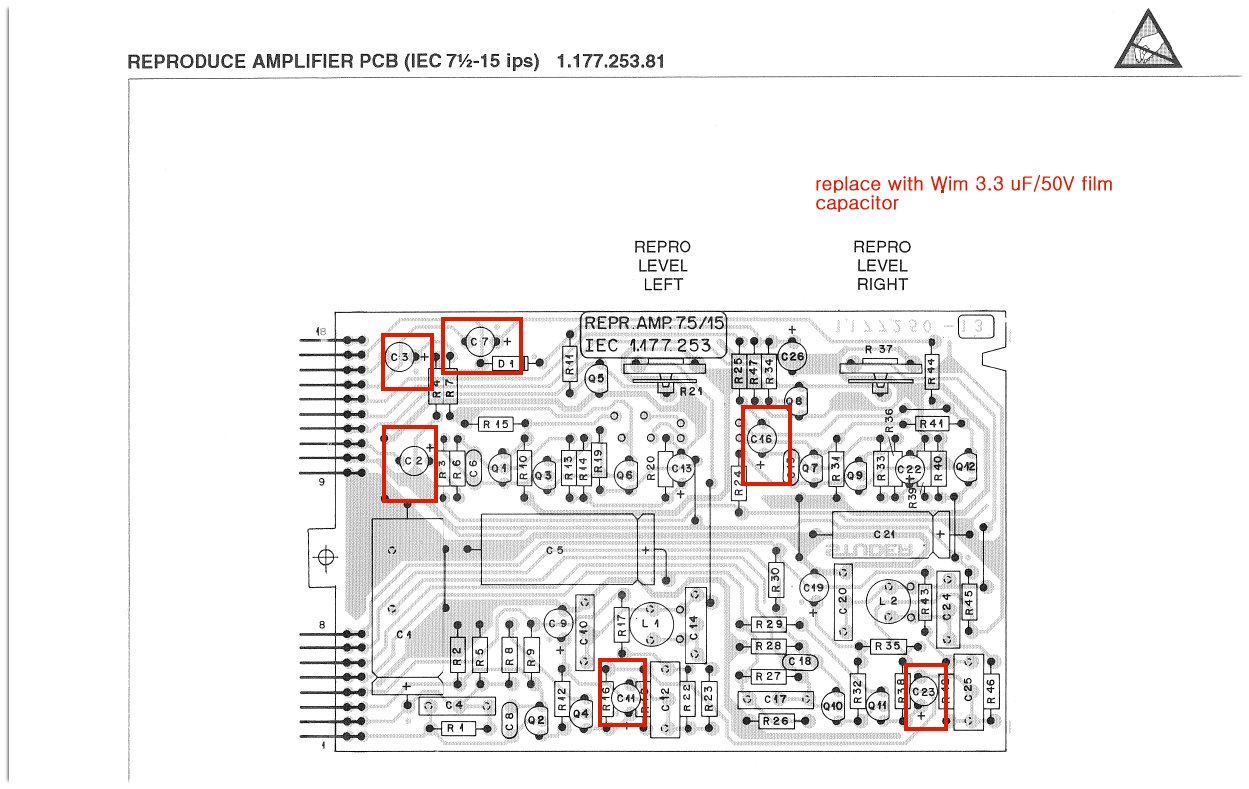

3. Reproduce BOARD



C9,C19 4.7uF/50V 전해

C1,C5 1500uF/6.3V 전해 ( axial 타입의 단종되었음으로 리드선을 길게 해서 삽입 할 것 )

C3,C7,C11,C23,C2,C16 3.3uF/WIMA



C13,C22 100 uF/16V 전해

C21 330uF/25V 전해



20K 반고정 저항 2 개

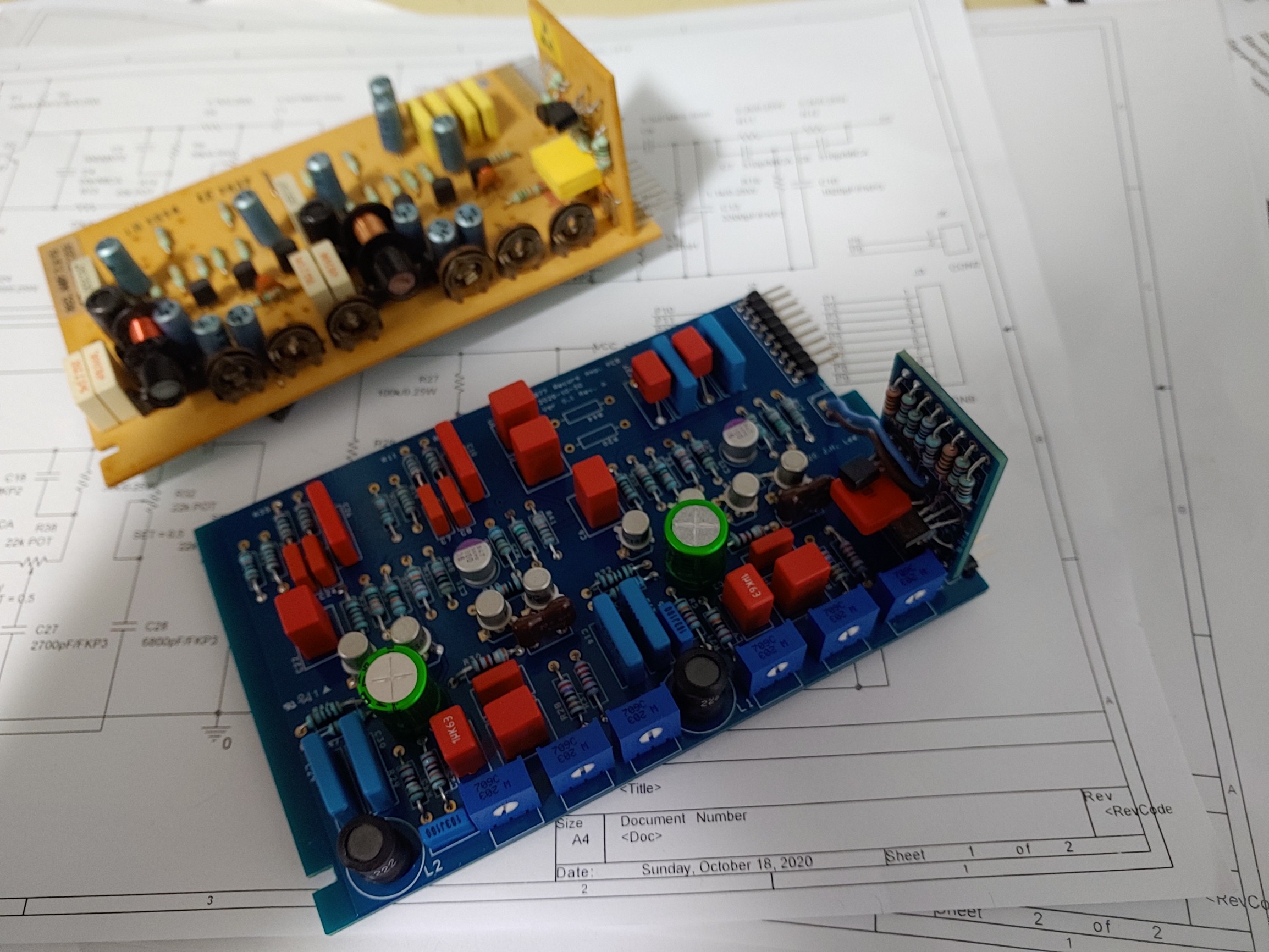

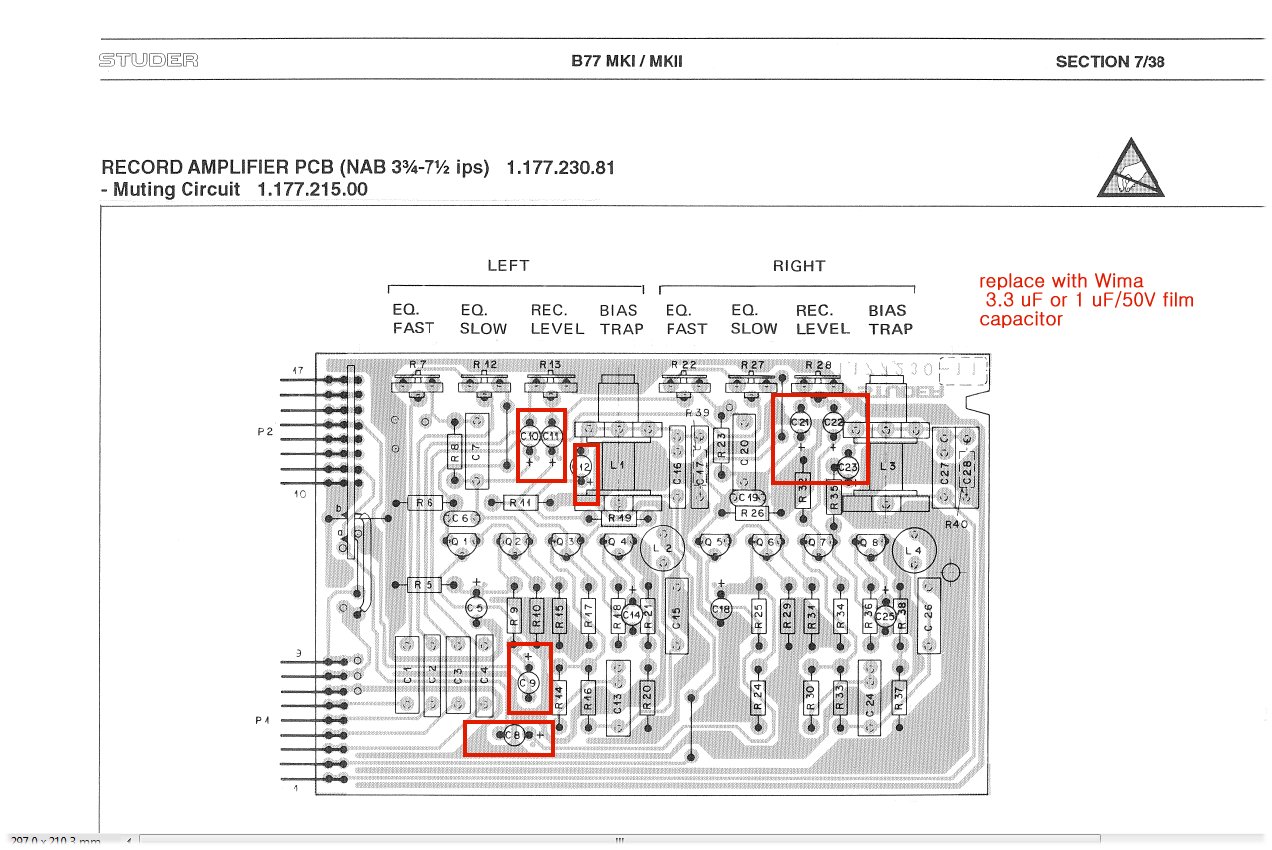

4. Recording BOARD



C8,C9,C10,C21,C12,C23 3.3uF/WIMA

C11,C22 1uF/WIMA

C5,C18 100 uF/16V 전해



20k 반고정 저항 6개

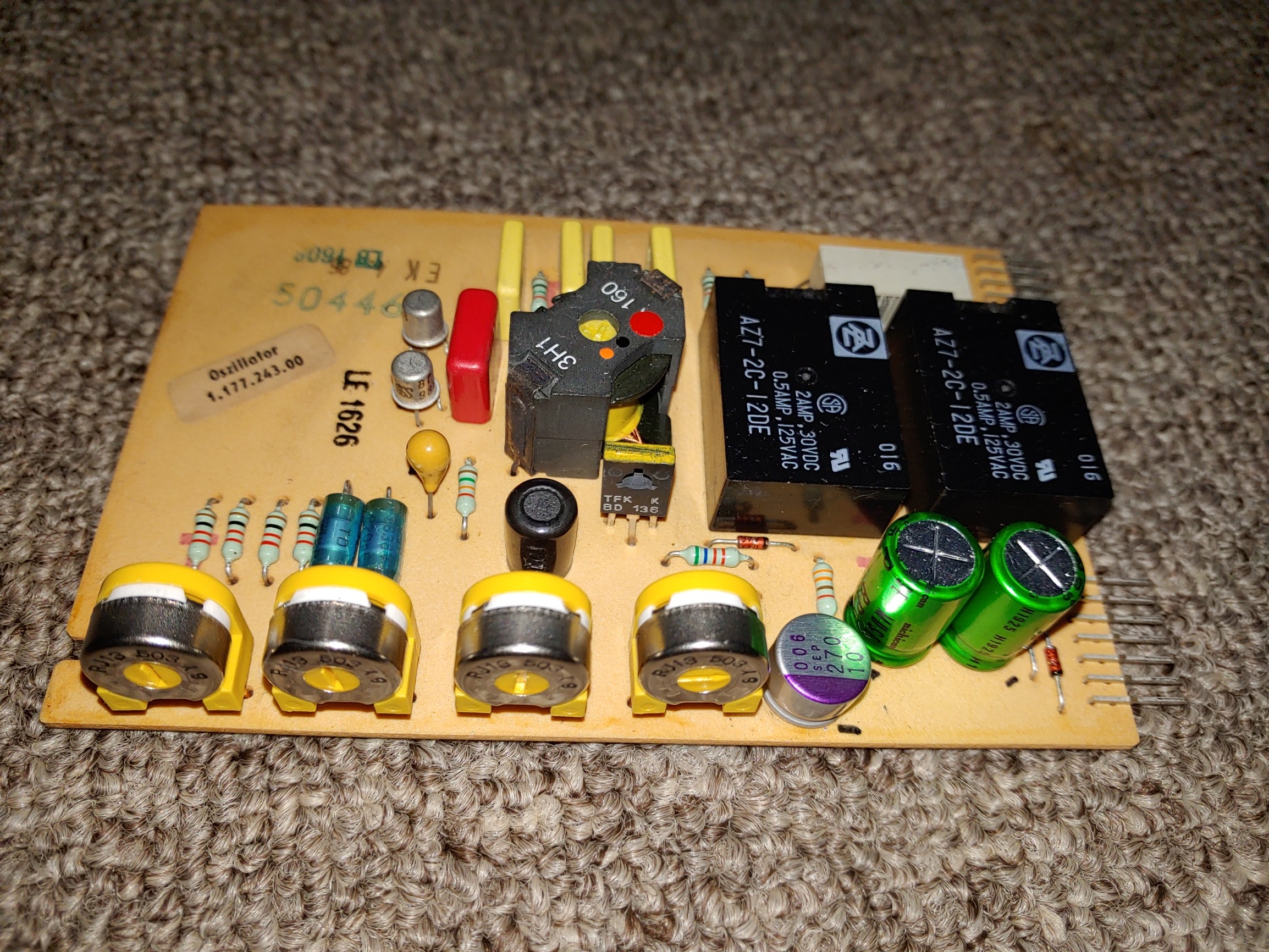

5. OSCILLATOR BOARD

C1,C2 : 100uF 25V 전해

C3 330uF/25V 전해

C9 4.7uF/50V 전해

R11~ R14 : 50K 반고정 저항

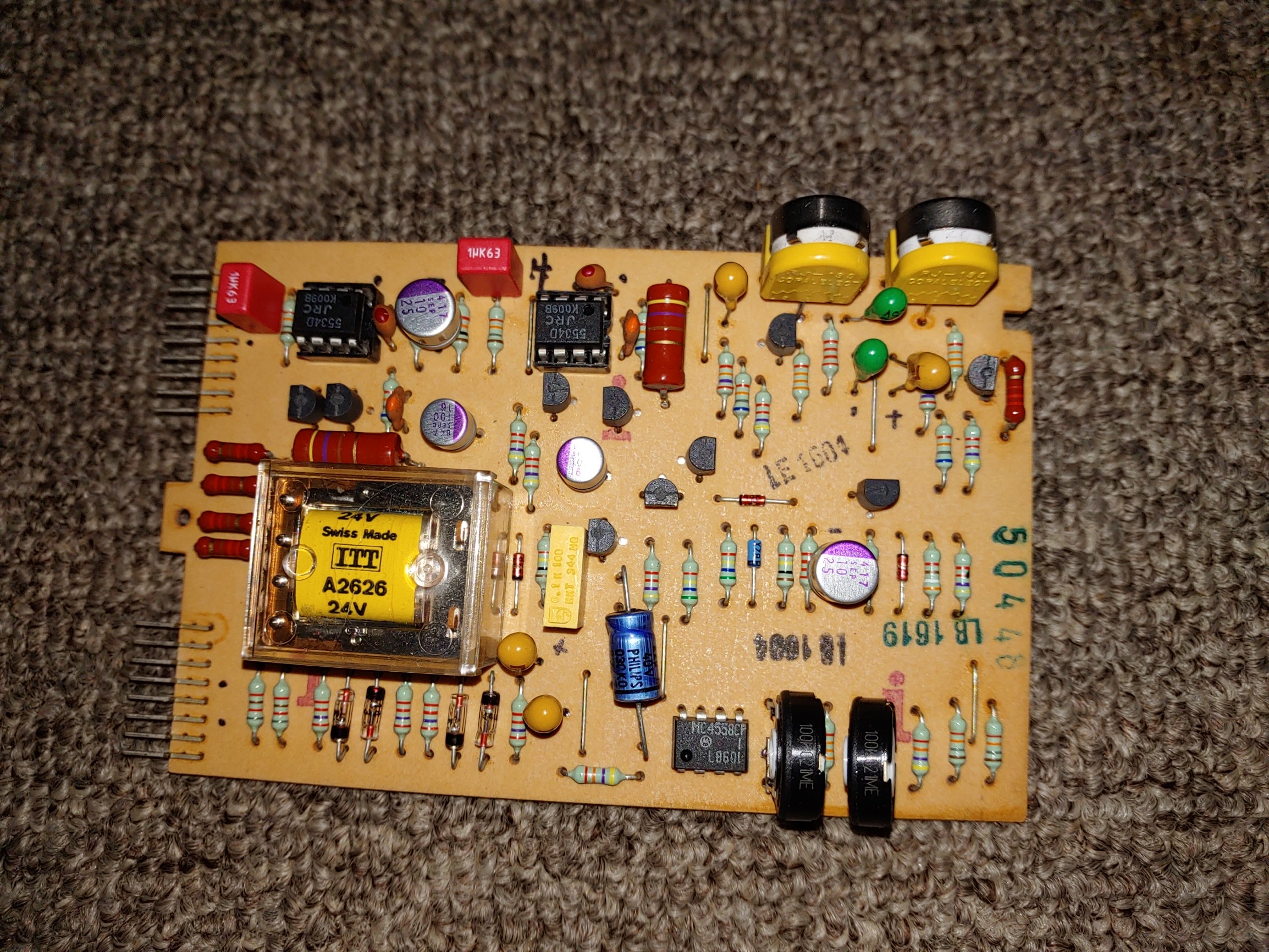

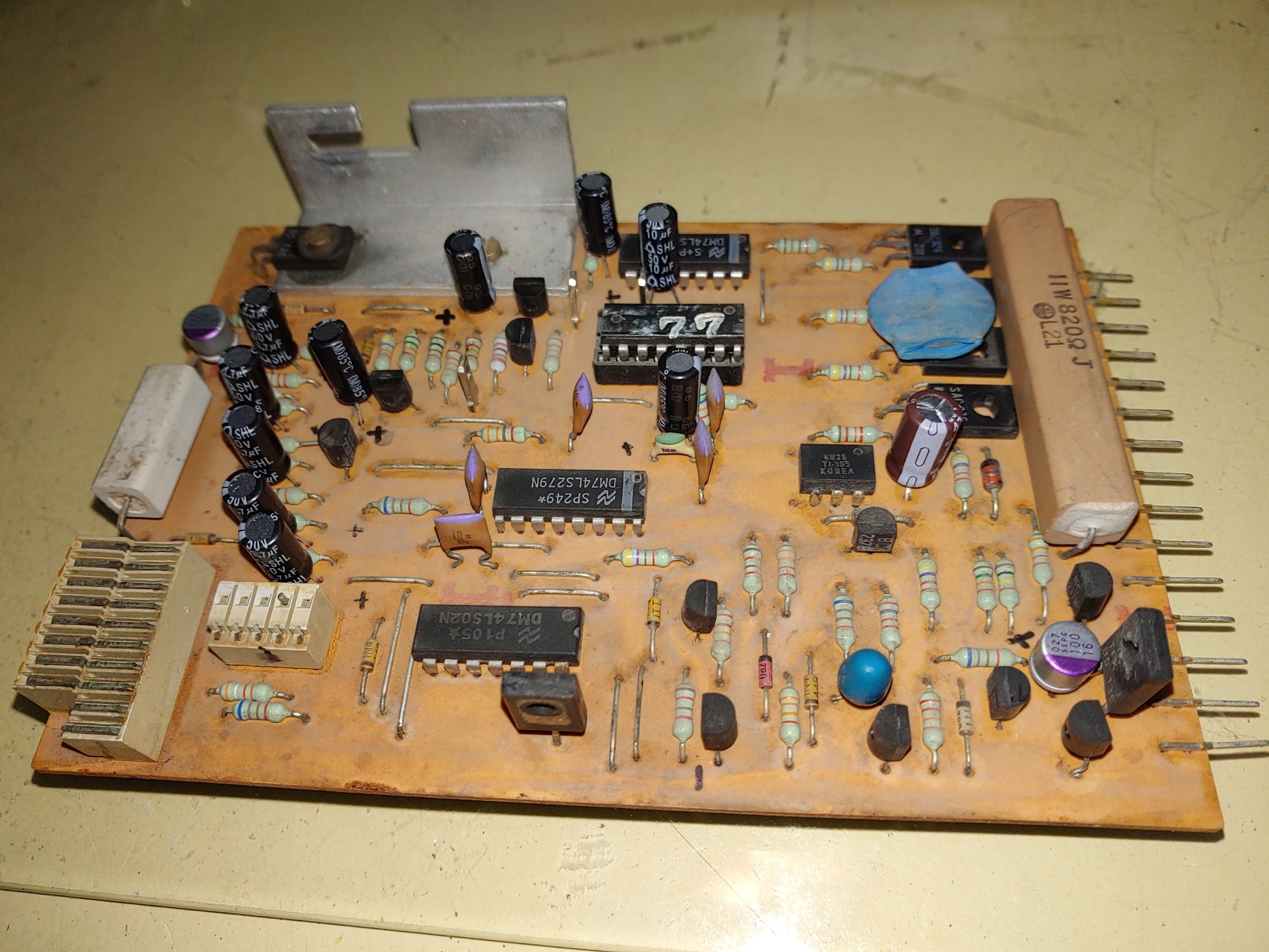

6. TAPE DRIVE BOARD



C5 47uF/16V 전해

C2,C4,C10,C11,C12,C13,C9,C14 4.7uF/50V 전해 ( 탄탈 콘덴서가 사용 되어 있을 경우 교체 불필요 )

C3,C7 10F/50V 전해

C6 100uF/16V 전해

C1 47uF/50V 전해







7. CAPSTAN MOTOR DRIVE BOARD

C18,C15 10uF/25V 전해

C4 47uF/25V 전해

0.47uF, AC 250V 안전 콘덴서의 교체

10K 반고정 저항

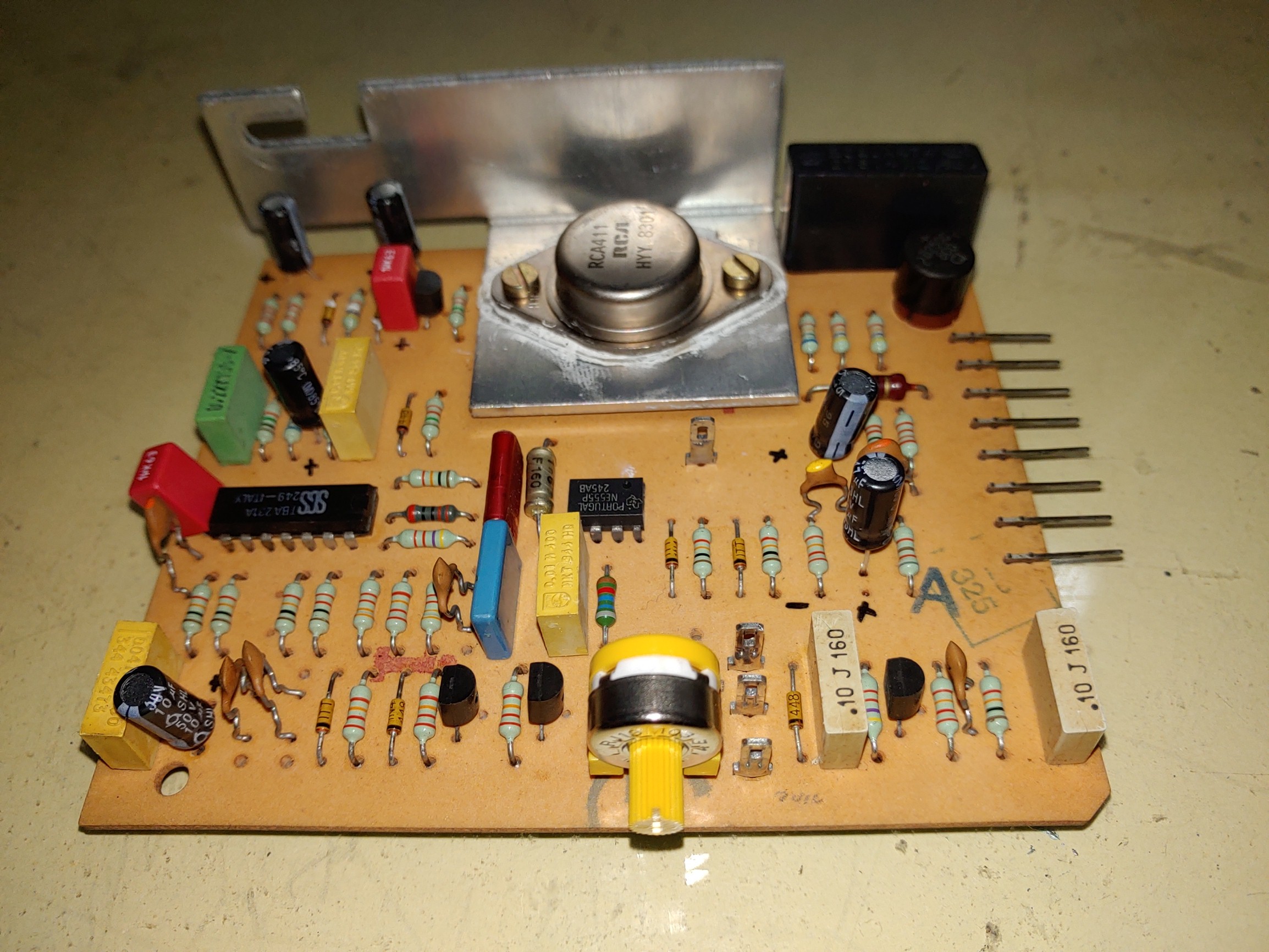

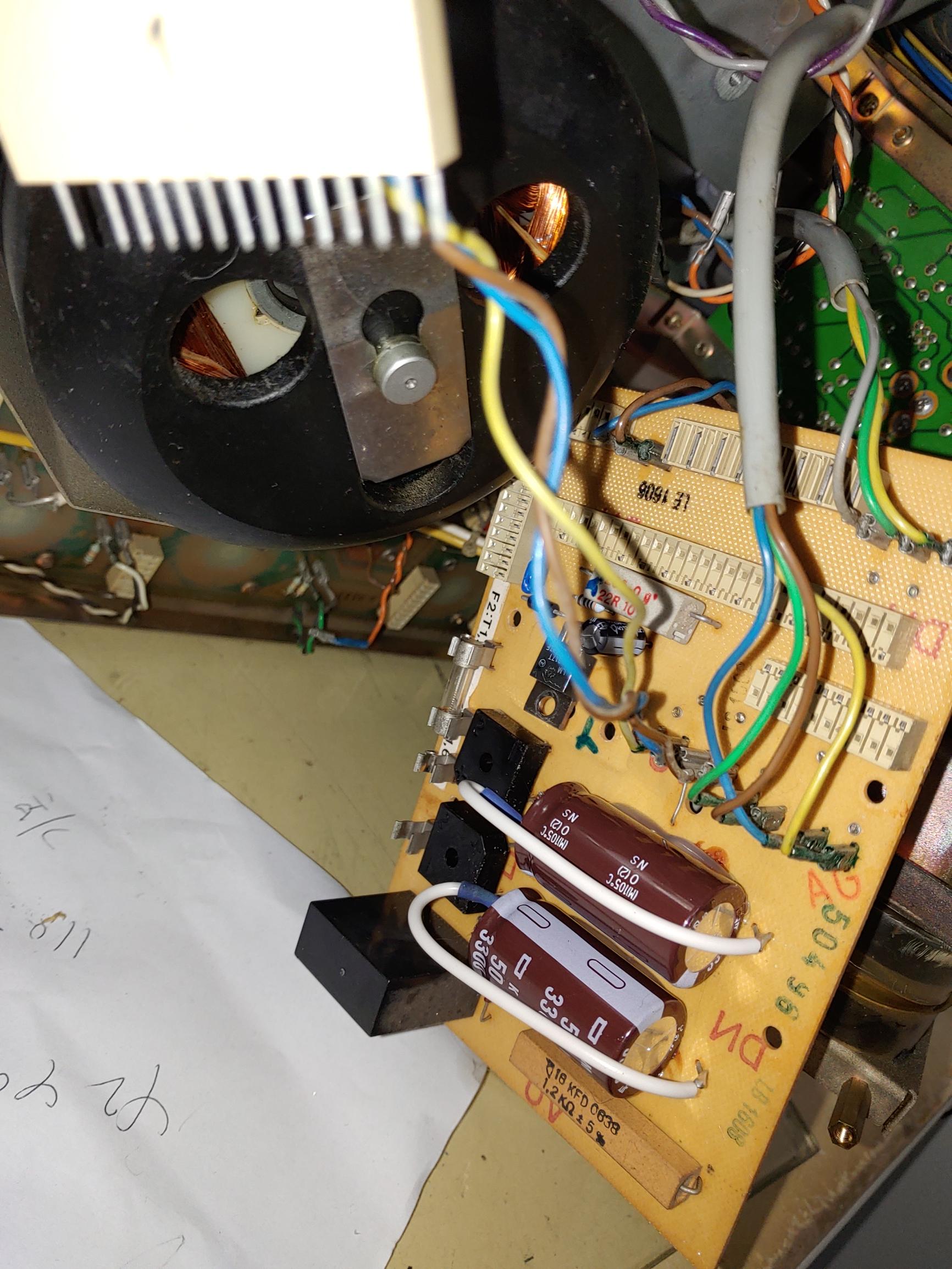

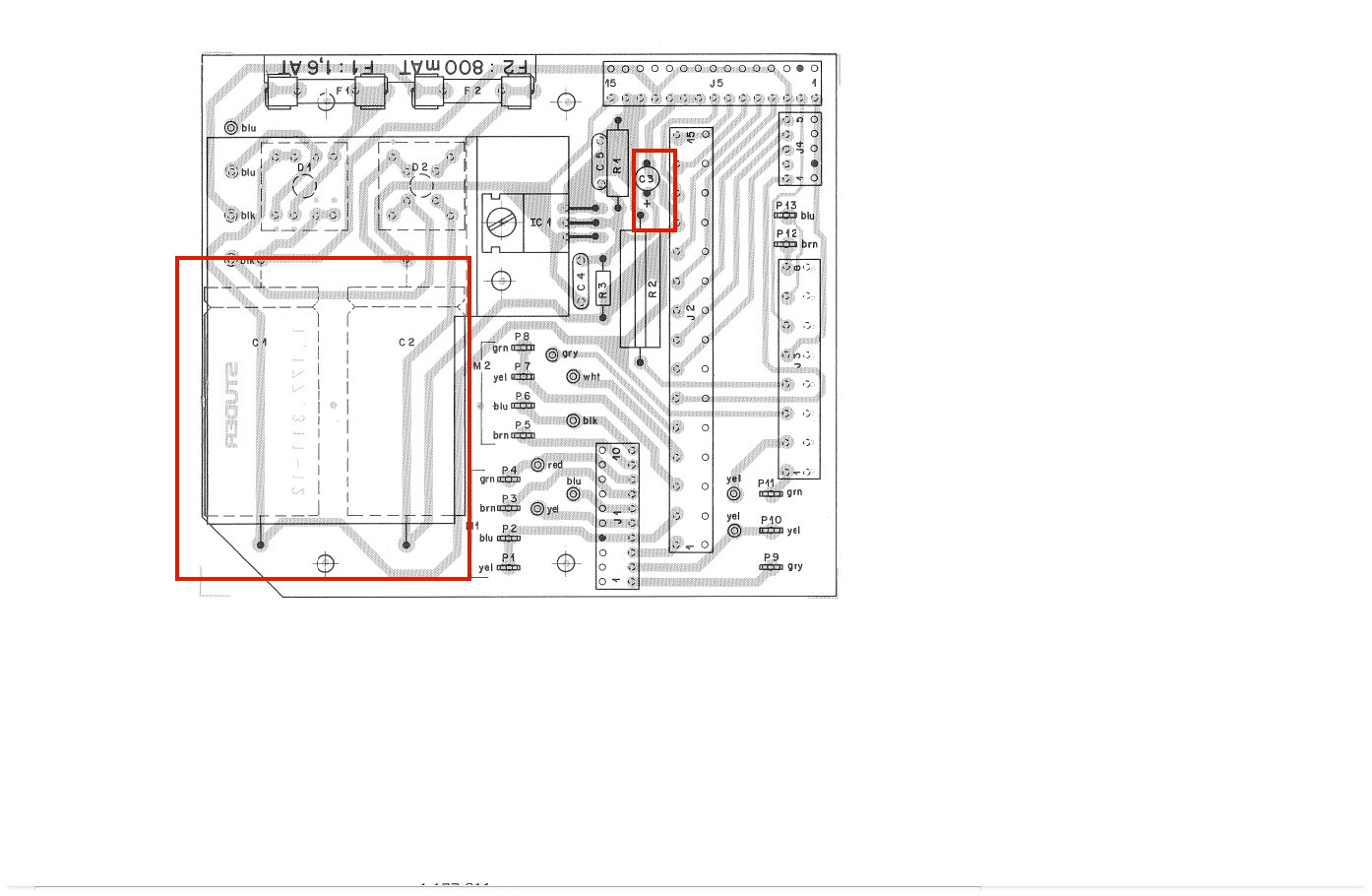

8. POWER BOARD

  C1, C2 2200(3300) uF/40V 전해

C3 47uF/25V 전해

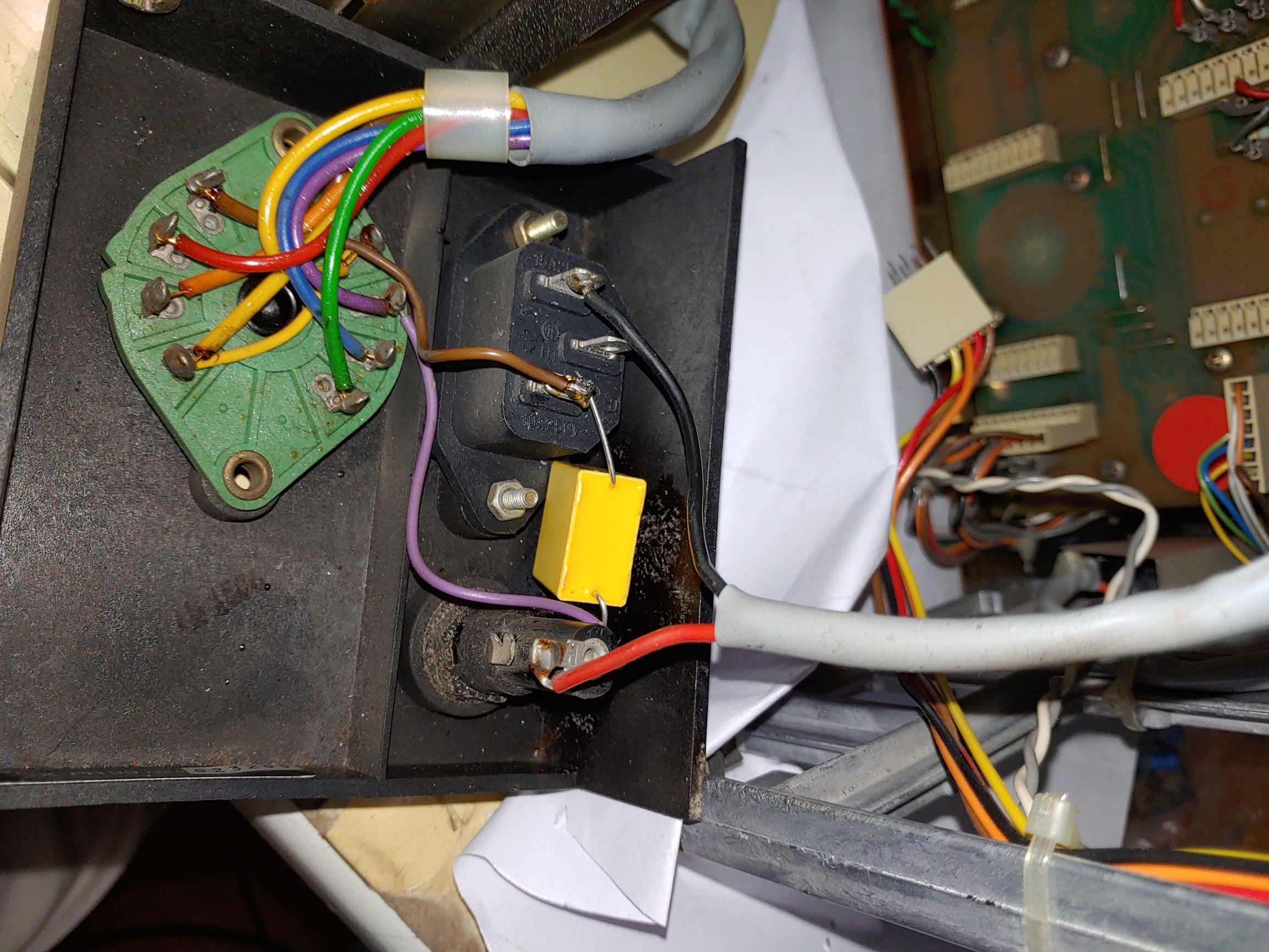

전원 인입구의 0.47uF 250V 안전 콘덴서 교체

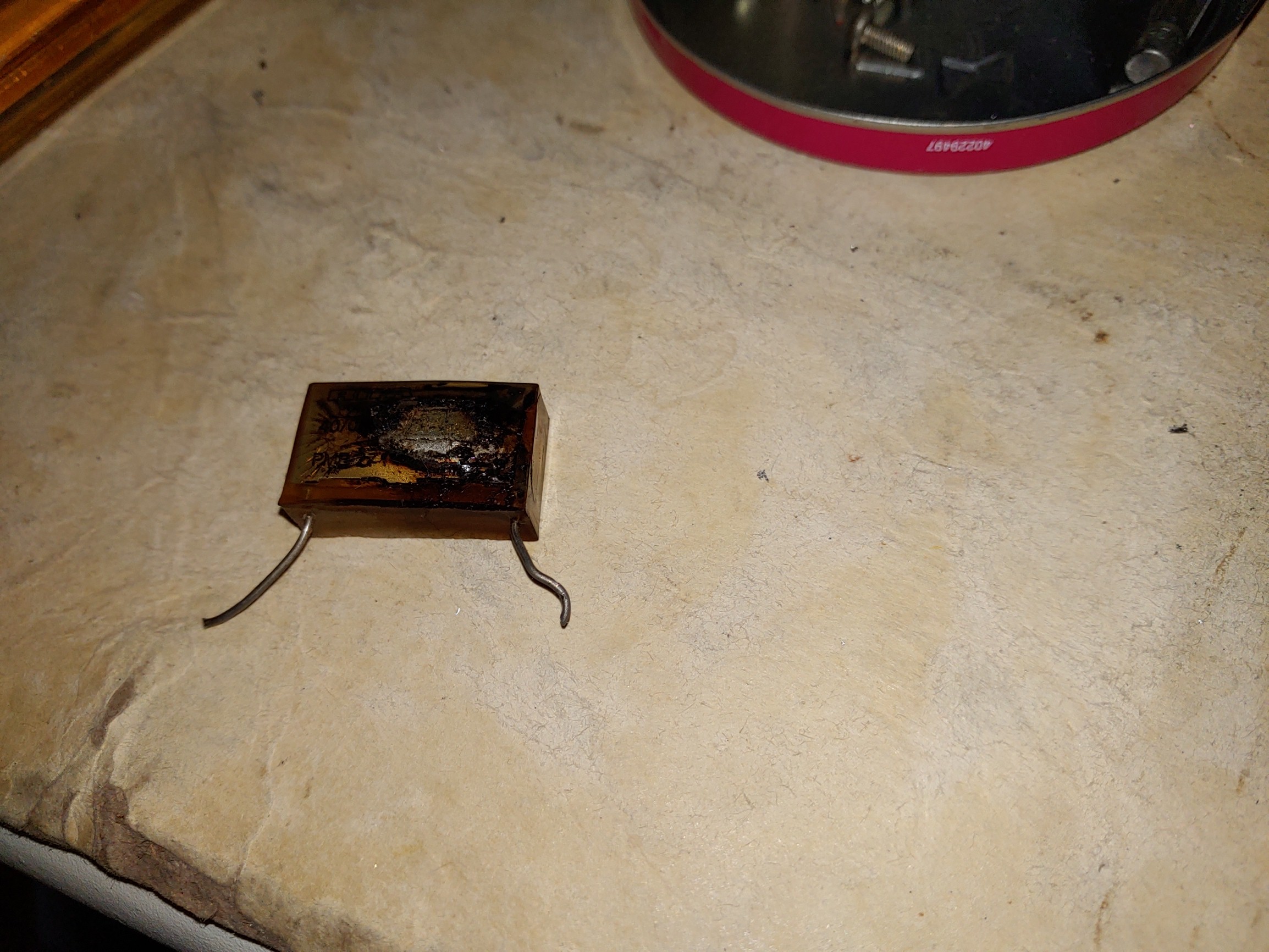

    가장 흔히 보는 Rifa사의 안전 콘덴서 . 대부분이 위와 같이 터진 상태이다.

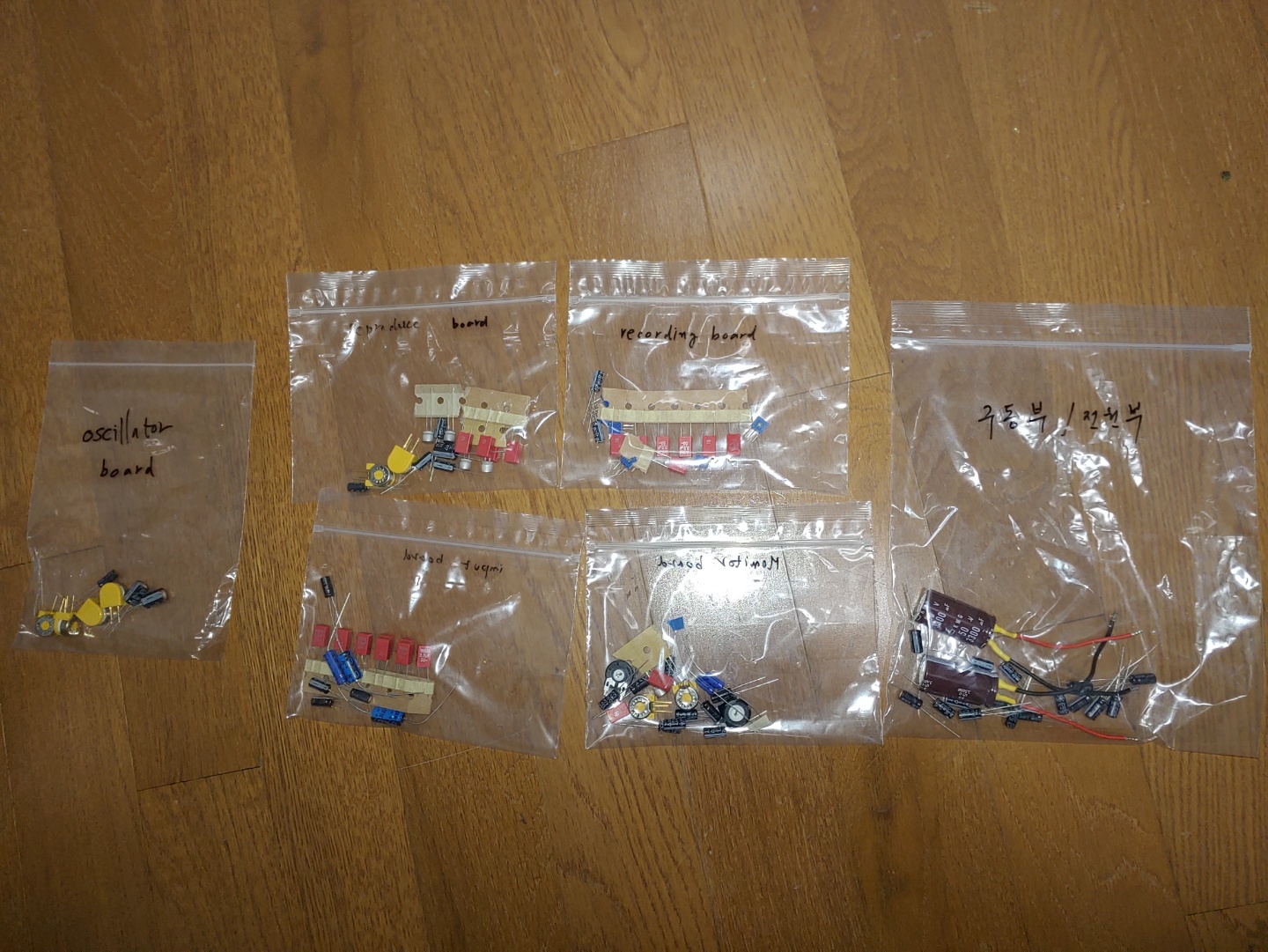

ebay 또는 호주의 nagravox.com에서 파는 기판 오버홀 키트는 콘덴서를 거의 전부 전해 콘덴서로만 교체 하고 반고정 저항도 일반적인 수준의 것으로 구성되어 있다. 가장 큰 결점은 오디오 신호 선상에 있는 콘덴서도 모두 전해 콘덴서 그대로 1:1 교체 한다는 것이다.
