Technics RS1500 개조/ 수리기 2탄

Audio recording 2022. 12. 26. 10:37
728x90

지난 오디오 신호 회로단에 대한 오버홀및 개조 후 11월까지 잘 사용했던 테크닉스 RS1500인데 수리및 오버홀과 개조의로 들어 온 같은 기종의 기기에 대해 릴 테이프 드라이브 보드를 빼내어 준 후 얼마되지 않아 capstan motor drive board도 어느 순간 고장이 나 버렸다.

Quartz Lock 도 가변 pitch control Knob로도 정확히 속도가 얻어지지 않고 속도가 흔들렸다.


이 보드는 빼내기가 무척 까다로워 일단 이베이를 뒤져 보드를 겨우 구매 했다.

이런 콘트롤 보드는 IC도 많지만 트랜지스터 쪽에서 고장나면 그야말로 건초더미에서 바늘 찾기 정도로 골치가 아프기 때문에 일단 예비 보드 부터 준비해 두는 것이 마음에 편하다.

이 보드는 몇 주전 도착 했지만 Revox B77,PR99에 대한 수리및 개조 요청이 많아 그동안 미루어 오다가 성탄 연휴에 좀 한가해진 시간을 이용하여 수리를 시도 했다.


일단 기기에서 보드를 분리 해 내는 것이 힘들다.

여러번 시행착오 끝에 안전하게 보드를 빼 낼 수 있었다. 이제는 요령이 좀 생겨 다음번 작업은 좀 수월하게 끝낼 수 있을 것 같다.



위의 사진과 같이 기존 보드의 오래된 전해 콘덴서를 교체 하고 모든 IC를 떼내어 IC소켓을 삽입하고 새로 구매한 신품 IC를 장착한 후 테스트 해 보았으나 역시 증상은 마찬가지.


결론은 구동 IC나 전해 콘덴서 문제가 아니라는 결론. 아마도 트랜지스터 쪽에서 문제가 된 것 같은데 약 50개의 트랜지스터를 일일이 떼내어 테스트 하려면 하루 완전히 소비 할 것 같아 구매한 보드로 교체 하려고 했다.


그런데 기존의 보드와 구매한 보드가 약간 다르다. 정확히 Connector J가 기존의 것은 6핀이며 그중 4 개가 사용된데 반해 구매한 보드는 커넥터가 3핀이다.

갖고 있는 회로도를 보아도 대부분 회로도가 3 핀으로 되어 있고 유일하게 RS1520 용 보드만 4핀으로 되어 있다. 회로도를 참조하여 3핀을 사용할 수 있게 보드를 약간 개조 한 후 장착 해 보았다.


결과는 성공. 밑의 사진과 같이 정확히 속도가 잡힌다. 좀 더 확실한 조정을 위해 2 현상 오실로스코프를 통해 위상을 정확히 맞추었더니 잘 동작한다.

하는 김에 오디오 보드의 조정 부위도 한번씩 점검하여 정확히 맞추었다. 새로 구입한 AC 밀리 볼트 미터가 있으니 더욱 정확히 조정이 가능했다.

캡스턴 회로의 조정
오디오 보드의 조정
밑면에 위치한 오디오 보드의 여러 조정 부위. 테스터, 2 현상 오실로스코프, AC milivolt meter , 오디오 신호 발생기 등의 정밀 계측기가 필요하다ㅣ

지난번 개조한 Tension control board
지난번 개조한 reel tape drive control board
모든 전해 콘덴서를 교체한 전원부

오버홀및 개조한 오디오 보드 . 입력부와 미터부

오버홀및 개조한 오디오 보드 .전체 사진  녹음 및 재생 부분을 포함
테크닉스 릴 데크이 가장 고질적인 4 트랙과 2 트랙 절환 스위치의 접점 불량 해소를 위한 청소와  접점 부활제 도포

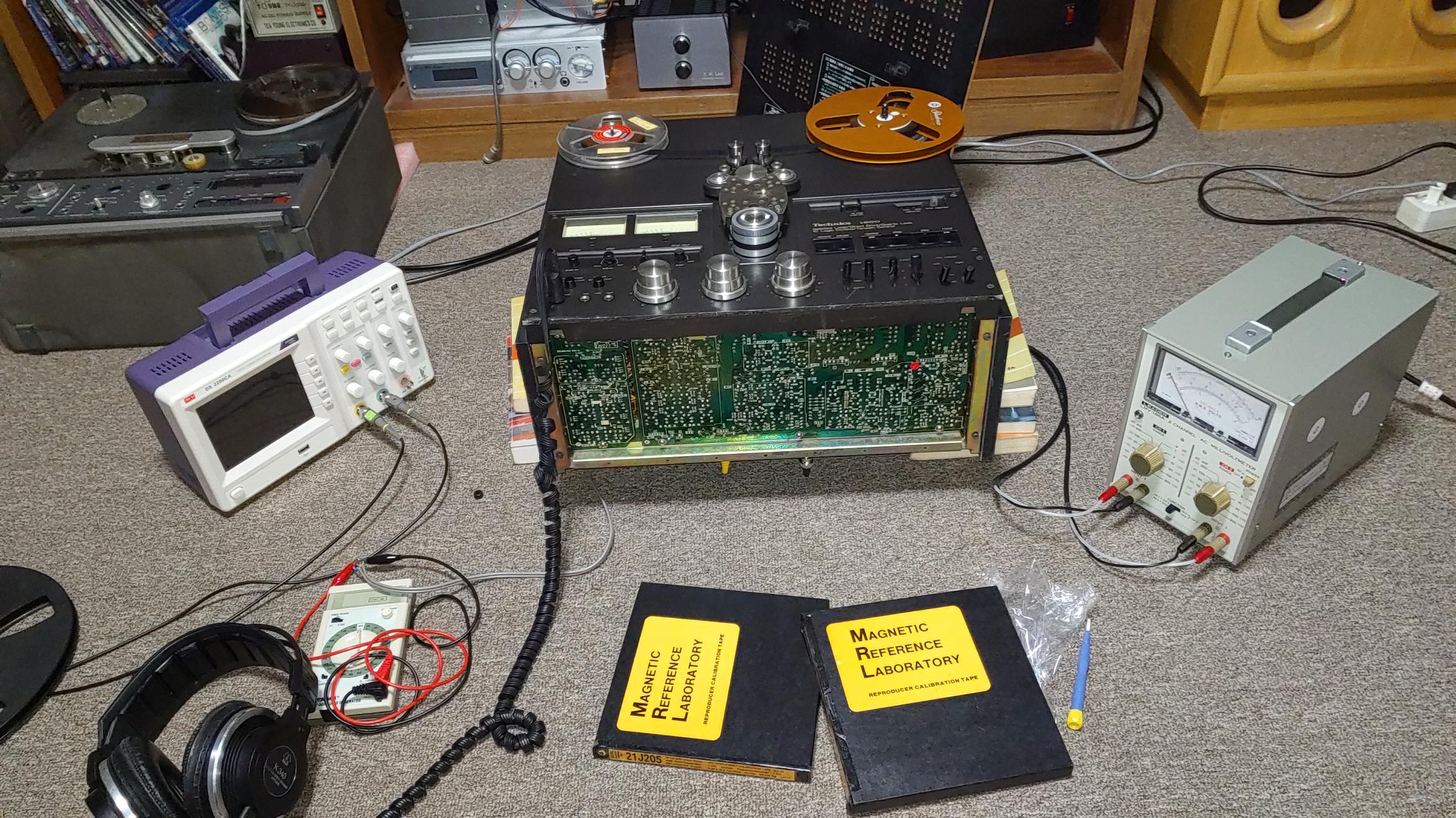

재생 및 녹음 부 전반에 대한  calibration 작업. 조정 해야 할 부분이 매우 많다. 즉 정교한 작업이 가능하지만 그만큼 고되고 힘들다.

secret

RevoX PR99 수리/개조 5탄 , 22년 12월

Audio recording 2022. 12. 16. 13:48
728x90

전남 완도에서 B77과 함께 올라온 기기

  . 입고 시 상태 및 조치 내용



1. 4 트랙 헤드 세트가 장착되어 있음 ( 2 트랙 헤드 세트로 교환 )

2. 왼쪽 원반 플레이트 나사가 망실되어 탈착이 안되는 상태

( 드릴로 나사를 갈아 떼낸 다음 모터 축 점검후 고착화된 베어링을 신품으로 교체 후 조정 )

3. 테이프 카운터 미 장착 상태 ( 테이프 카운터를 장착하고 2개의 신품 벨트를 장착하여 정상 기능 회복 )





기능적인 면에서

  1. Capstan motor drive 보드 불량으로 Wow & flutter 가 심함

( 예비 보드가 없어 정상 동작 PR99에서 떼내어 이식 : EBAY에 추가 주문 )



2. Tape guide roller 베어링이 노후화 되어 소음 발생

  - 신품 베어링으로 교체 후 조정 완료



3. 4 트랙 헤드가 달려 있음

- 2 트랙 헤드 세트로 교체후 아지무스 조정 및 캘리브레이션 완료



4. 왼쪽 supply mortor 구동시 소음과 함께 축이 휘어져 있음



- 모터 분해 및 새 베어링으로 교체, 원반 플레이트도 신품으로 교체





전원부를 분리하여 정류용 전해 콘덴서를 교체하면서 동시에 2200 uF/40V 에서  3300uF/50V의 것으로 교체하여 용량을 50% 늘렸다.



전원선 부근의 악명높은 Rifa 안전 콘덴서를 떼내고 새것으로 교체 하면서 전원 콘센트도 국내 220V에 맞게 접지가 달린 3 구형으로 교체 하여 전용 전원선을 사용해야 하는 불편에서 벋어났다.
Capstan motor의 분해 청소및 윤활유 주유



왼쪽 원반 플레이트 나사가 망실되어 빠지지 않아 드릴로 갈아서 겨우 나사를 빼낼수 있었다.
원반 플레이트가 드디어 빠지고..
브레이크 드럼이 보이는데 브레이크 패드가 낧아 slip 현상이 발생하면서 테이프가 늘어지기 때문에  이 드럼 전체를 새것으로 교체 했다.
테이프 가이드 롤러에서 소음이 발생하여 양쪽의 베어링을 새것으로 교체하여 해결 하였다.
2 트랙 헤드로 교체후 캘리브레이션

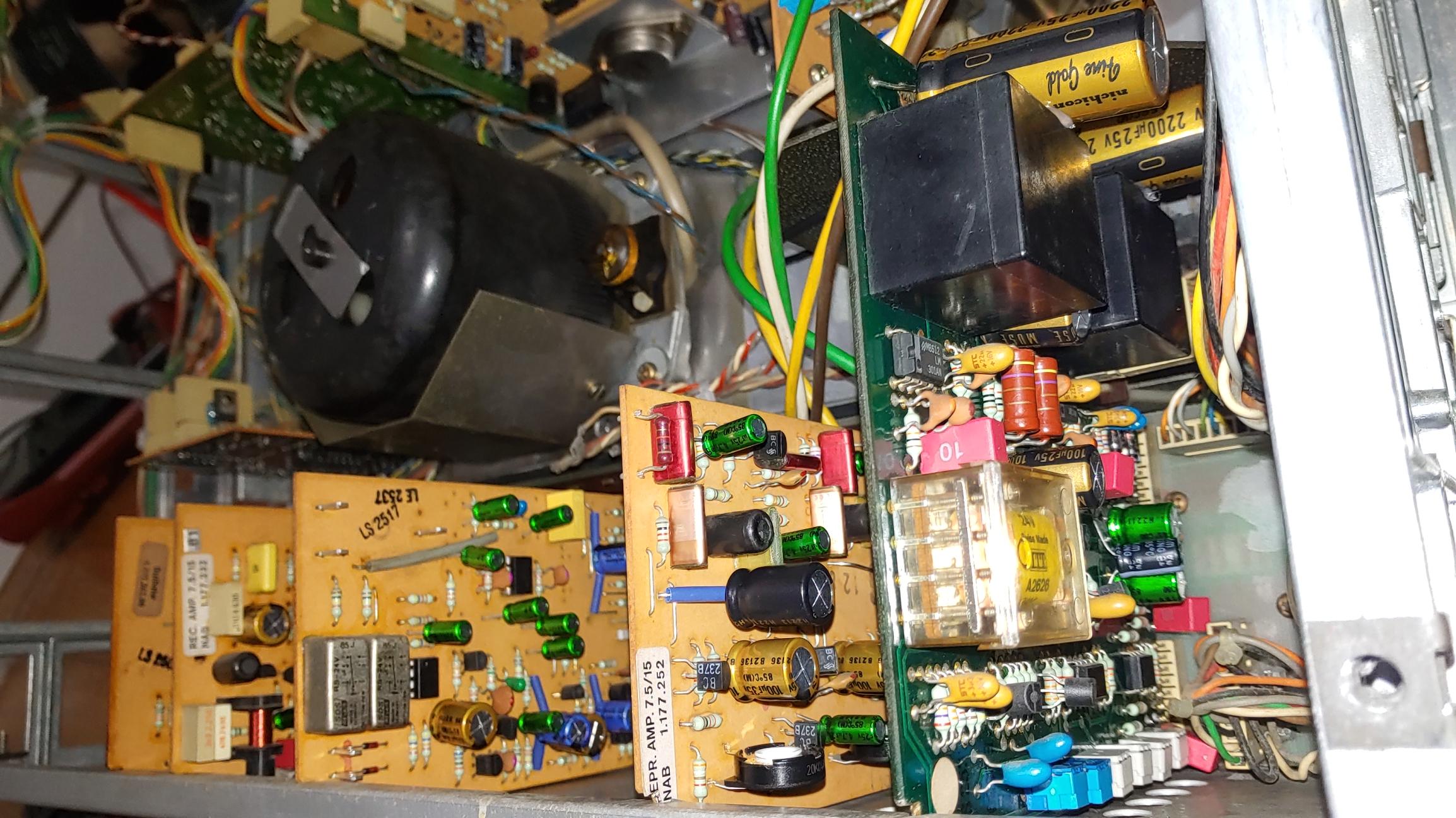

오디오 보드 개조가 완료 되어 장착된 모습. 독일 Wima 제 필름 콘덴서와  니치콘사의 오디오용 양극 콘덴서인 Muse 시리즈가 사용되었다.
모든 작업이 끝난 후 전체 외관



. 수리, 오버홀 및 업 그레이드 내용 및 비용



1. 수리 및 모든 보드에 대한 오버홀 작업 ( 2개의 콘트롤 보드와 5개의 오디오 신호 보드 ) :40만원



- 2개의 콘트롤 보드와 5개의 오디오 신호 보드의 모든 전해 콘덴서와 반고정 저항에 대해 오디오용 전해 콘덴서 및 고정밀 실드형 반고정 저항 등으로 교체



- 왼쪽 supply morto 모터 분해 및 새 베어링으로 교체, 원반 플레이트도 신품으로 교체



- 헤드 및 주변부에 대한 Demagnetizing



2. PR99 헤드를 떼내어 교체 및 Azimuth 조정과 calibration :15만원



3. capstan motor drive board를 보유 하고 있는 예비 보드로 사용: 10만원



- capstan motor 속도 정밀 조정 완료

4. 왼쪽 supply motor 베어링 교체 및 원반 플레이트 신품으로 교체: 6만원



Option 사항( 성능에 지장이 없으나 원하면 작업 가능 )

1. 뒷면 전원 단체 일반 3 구형으로 교체 :1만원



총 비용 : 72만원



-----------------

  참고

  사용 테스트 테이프

  MRL사의 21J205, 21T204 21T104



녹음용 표준 테이프

  RTM사의 LPR 35 테이프에 기준



secret

Revox B77 4 track deck 수리,오버홀/ 업그레이드 3탄

Audio recording 2022. 12. 16. 12:16
728x90

B77 4 트랙 기기, NAB , Standard SPEED VERSION으로 멀리 전남 완도에서 Revox PR99와 함께 의뢰 된 기기이다.


가. 입고 시 상태:


1. recording 램프 커버 분실 ( 보유 하고 있는 예비 부품 활용하여 수리 )
2. 윗면 패널 나사 없음
3. 테이프 카운터 동작 하지 않음 ( 수리 완료 )


기능적인 면에서

1. 왼쪽 채널 재생 되지 않음.
( 수리 가능 ) : 수리 완료

2. E.O.T. (end of tape ) 기능 미동작으로 테이프가 끝나도 계속 돌아감.

- 보유하고 있는 tape control board 로 교환시 정상 동작함을 확인 : 보드 수리 시도 했으나 되지 않아 보유 하고 있는 예비 보드로 교체


3. 4 트랙 헤드 마모 상태가 심함. (flat 한 부분이 3mm 이상인 경우 헤드 교체 또는 relapping 필요. ):PR99 에 달려 있는 4 트랙 헤드로 교체 : PR99에 달려 있는 4 트랙 헤드 세트로 교체 , 아지무스 조정 및 캘리브레이션 완료

4. 왼쪽 supply mortor 구동시 약간의 소음 : 내부 베어링 교체 .

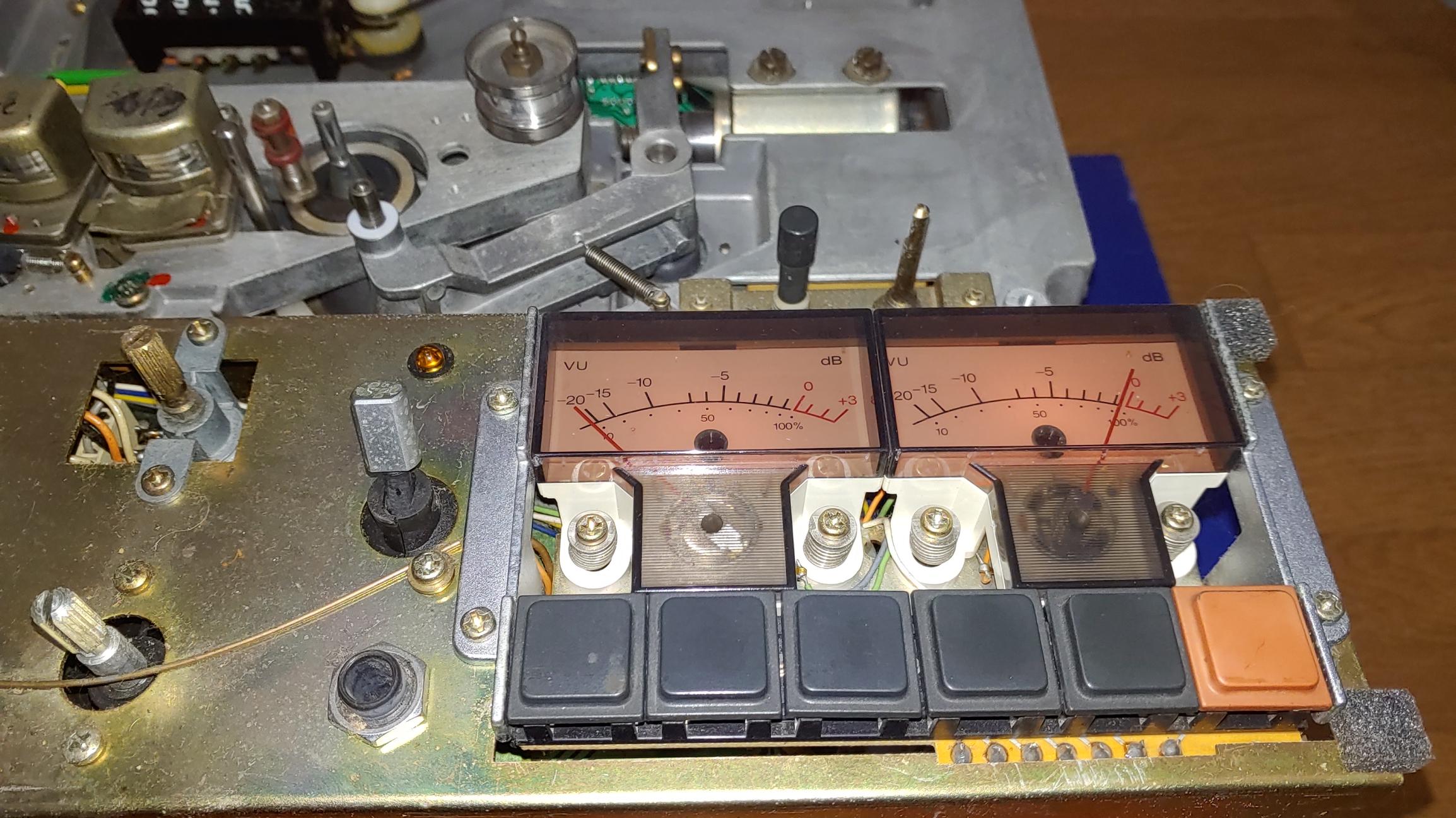

왼편 VU 미터가 단선되어 동작 안함.
- 세운상가 주변의 수리점에 의뢰 하여 수리 함.




나. 수리, 오버홀 및 업 그레이드 내용 및 비용


1. 수리 및 모든 보드에 대한 오버홀 작업 :40만원

- 2개의 콘트롤 보드와 5개의 오디오 신호 보드의 모든 전해 콘덴서와 반고정 저항에 대해 오디오용 전해 콘덴서 및 고정밀 실드형 반고정 저항 등으로 교체
- 왼쪽 supply motor 분해 청소, 신품 베어링으로 교체 및 조정

- 고장 난 tape control board를 예비 보유 보드로 교환
- 왼편 VU meter 수리
- 왼편 입력 볼륨  교체
- capstan motor 속도 정밀 조정 완료

- 헤드 및 주변부에 대한 Demagnetizing

2. PR99 헤드를 떼내어 교체 및 Azimuth 조정과 calibration :15만원

3. tape control board를 보유 하고 있는 예비 보드로 사용: 10만원

왼편 입력 볼륨이 망실되어 다른 기기에서 이식.

니치콘사의 오디오 그레이드 전해 콘덴서와 고정밀 밀폐형 반고정 저항등으로 보드 부품 교체
테이프 카운터의 벨트 교체
신형 tape control board로 구동계 test.

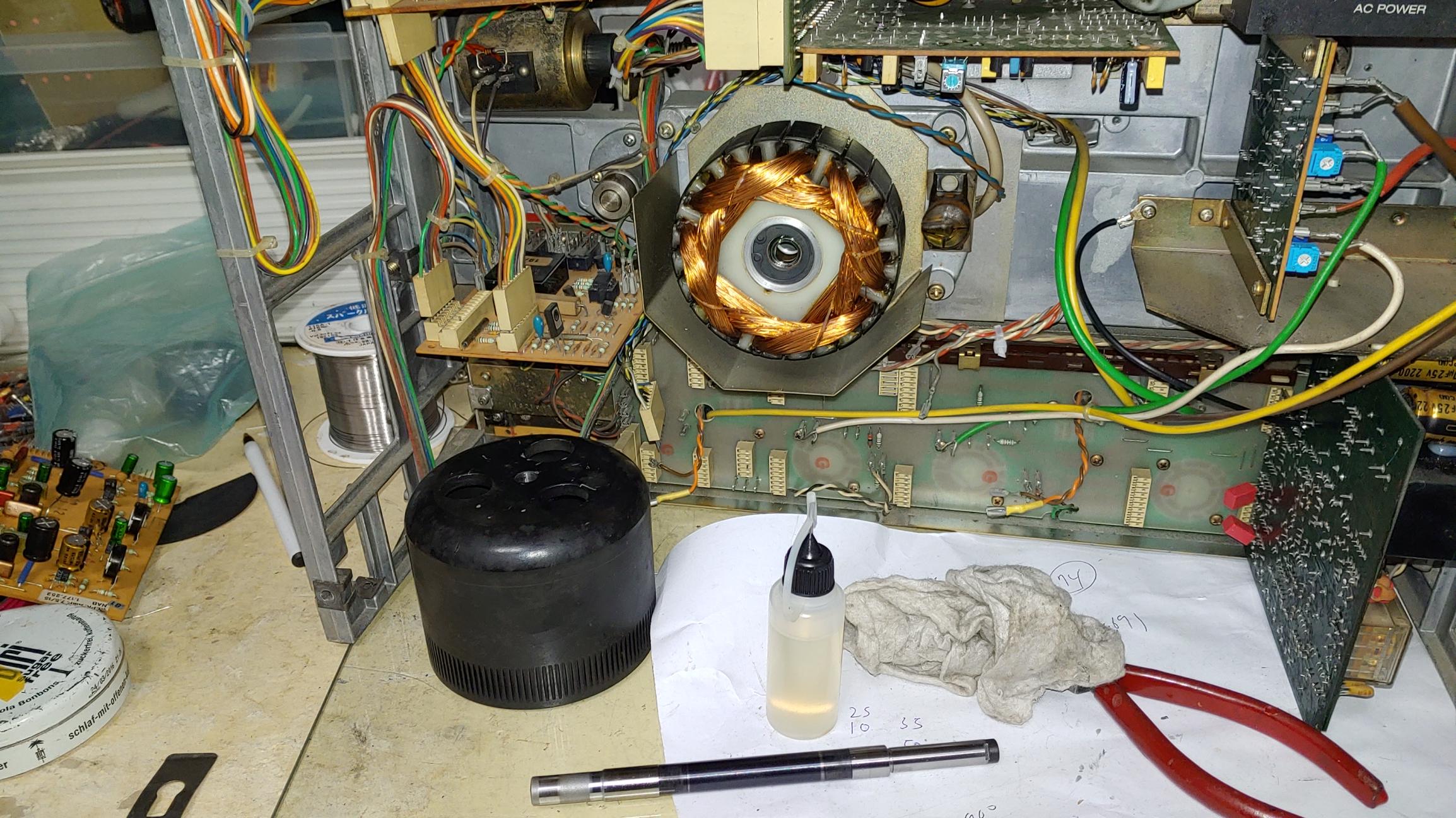

capstan motor의 정비및 윤활유 주유

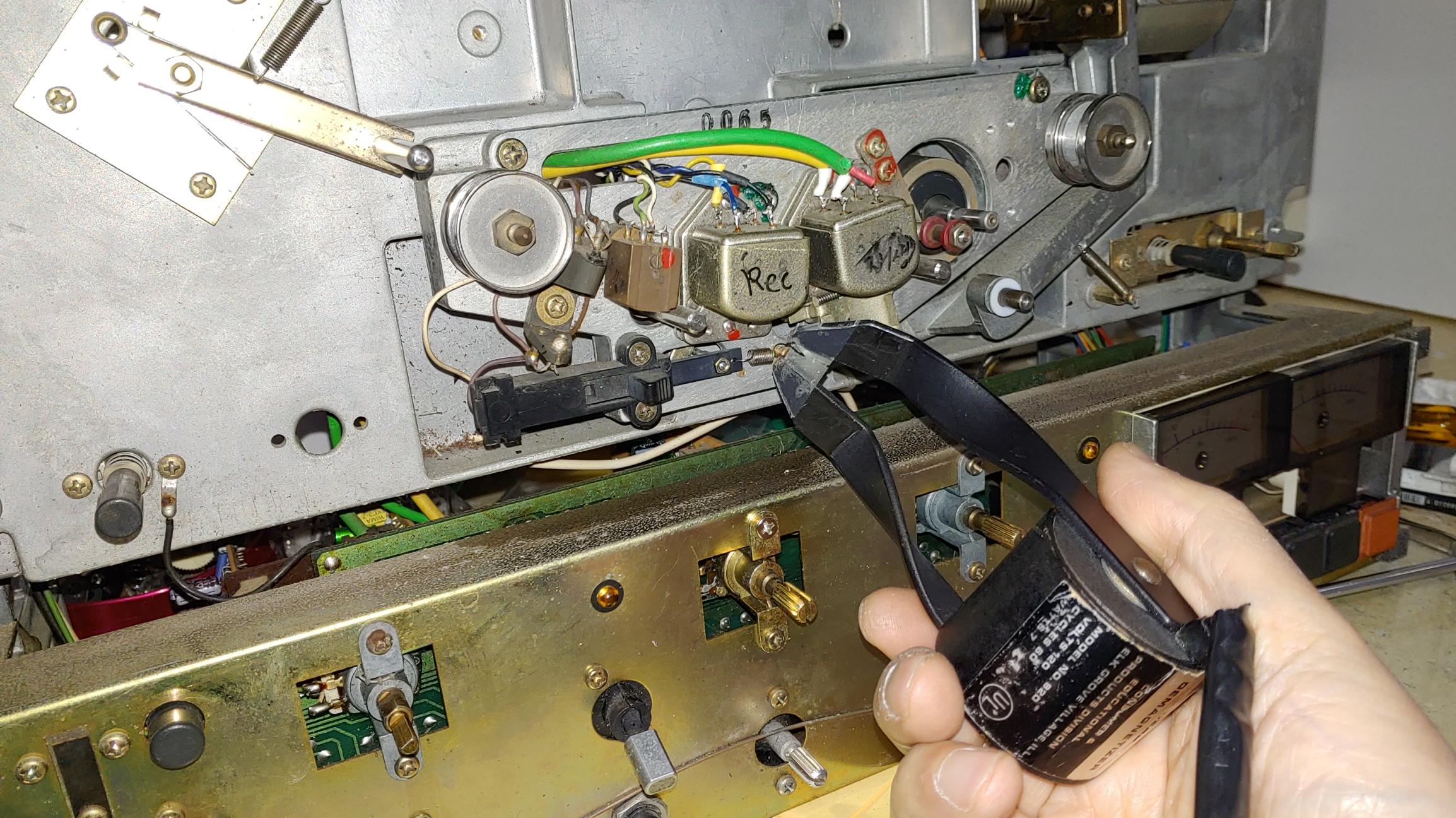

헤드 주변부에 대한 Demagetizing


Option 사항( 성능에 지장이 없으나 원하면 작업 가능 )
1. 뒷면 전원 단체 일반 3 구형으로 교체 :1만원
2. 뒷면 입출력 단자 패널을 알류미늄 패널에 금도금 단자로 교체 :5만원
3. 왼쪽 supply motor 베어링 교체 : 3만원

총 비용 : 74만원

capstan motor의 주파수 정밀 조정
Capstan motor drive board의 주파수가 800HZ가 나오도록 조정
모든 보드의 업 그레이드 작업 후 캘리브레이션에 들어간다.

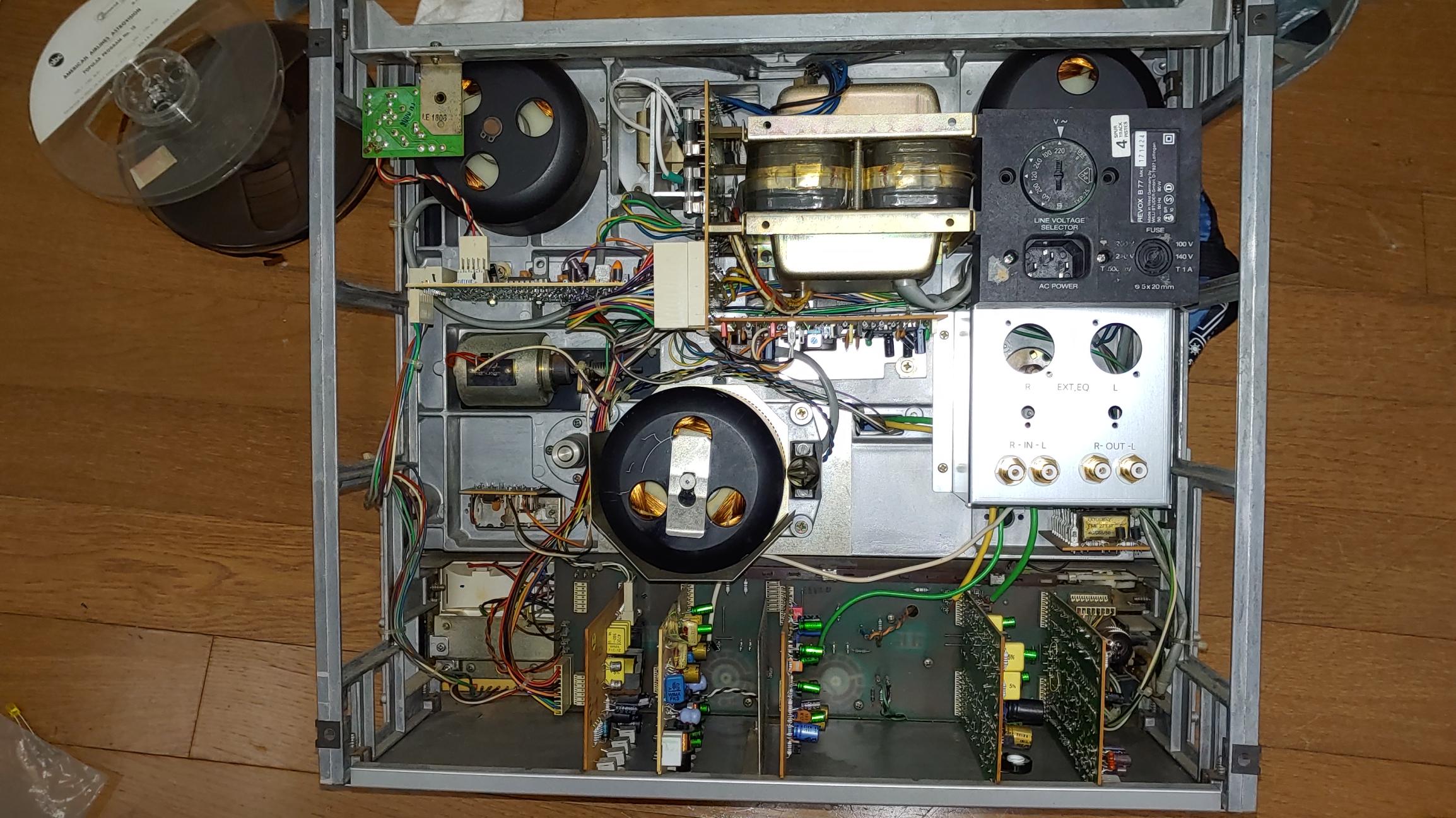

완성 후 내부 모습
완성후 외관.
