Revox B77 mk2 4 track Overhaul /upgrade

경기도 화성시 서 *현님이 의뢰한 기기로 중국에서 현지 체류시 구입 하였다고 하는데 오리지널 박스와 유선 리모콘과 사용 설명서 등이 있는  아주 상태가 우수한 상태로 받았다.  전체적인 오버홀과 업 그레이드 작업을 의뢰 받았다.

별 고장은 없지만 재생시 희미하게 전에 녹음한 음이 지워지지 않고 들린다고 이를 고쳐 달라고 했다.

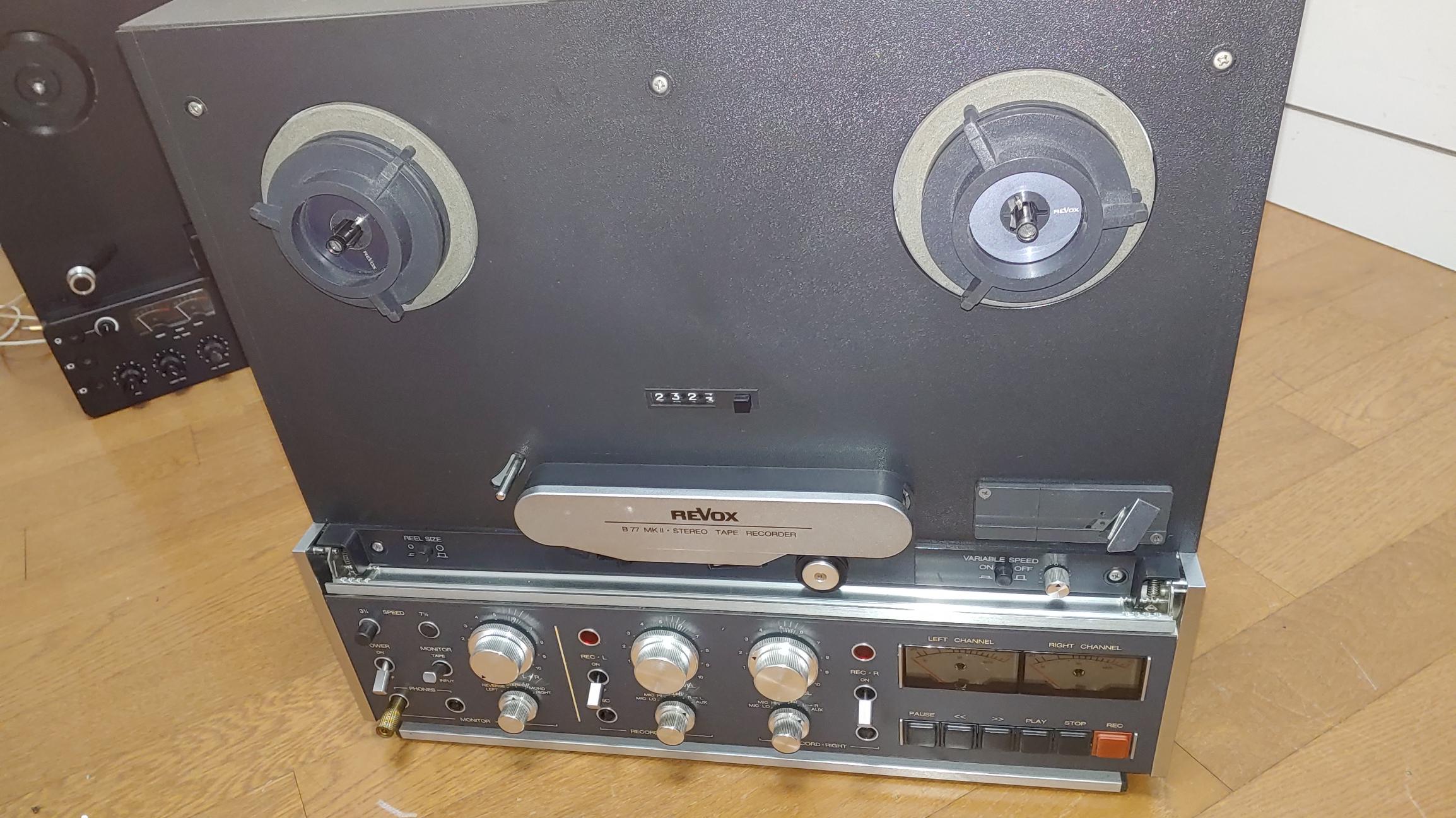

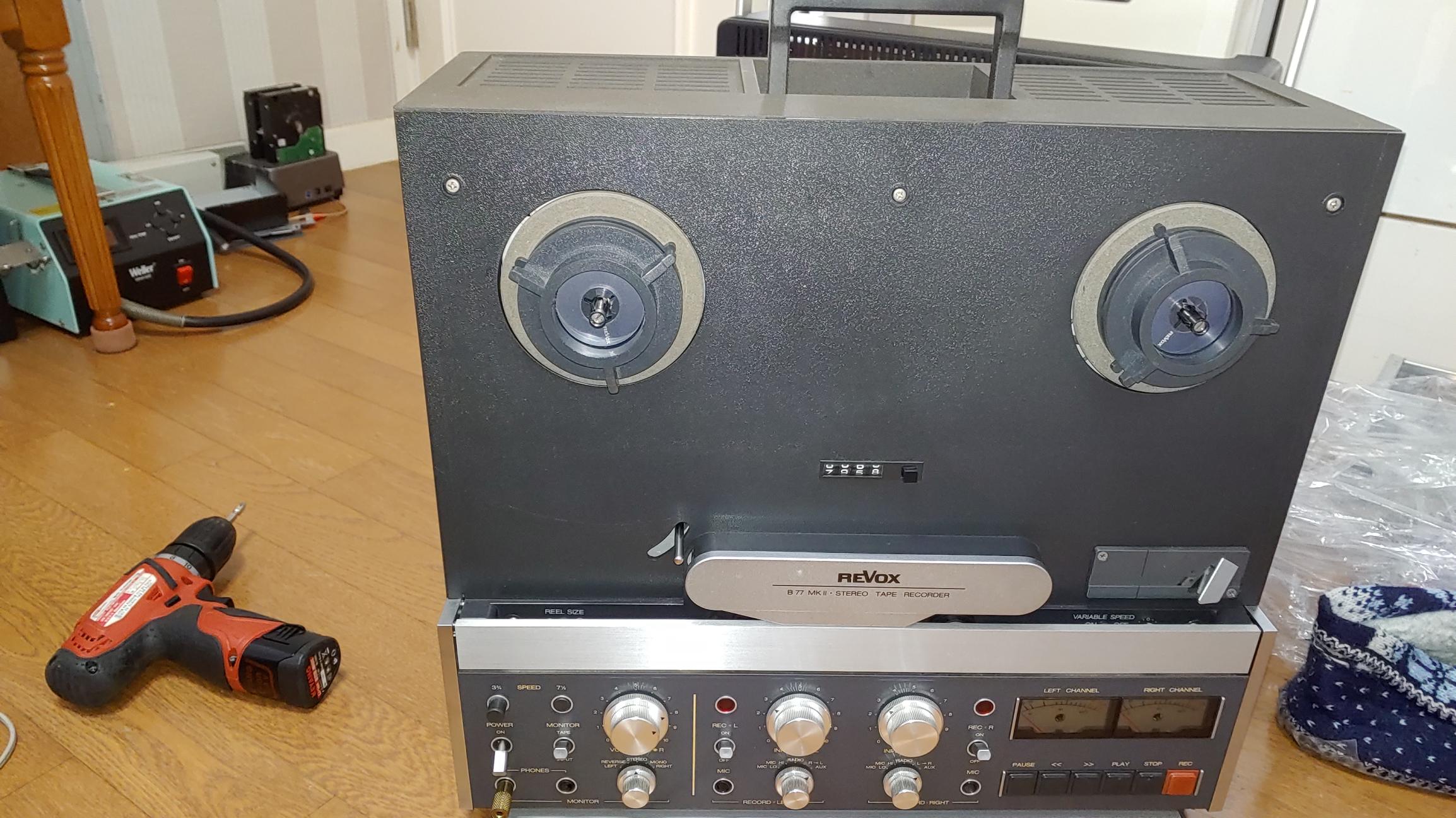

입고 당시 상태 . 아주 상태가 좋다.

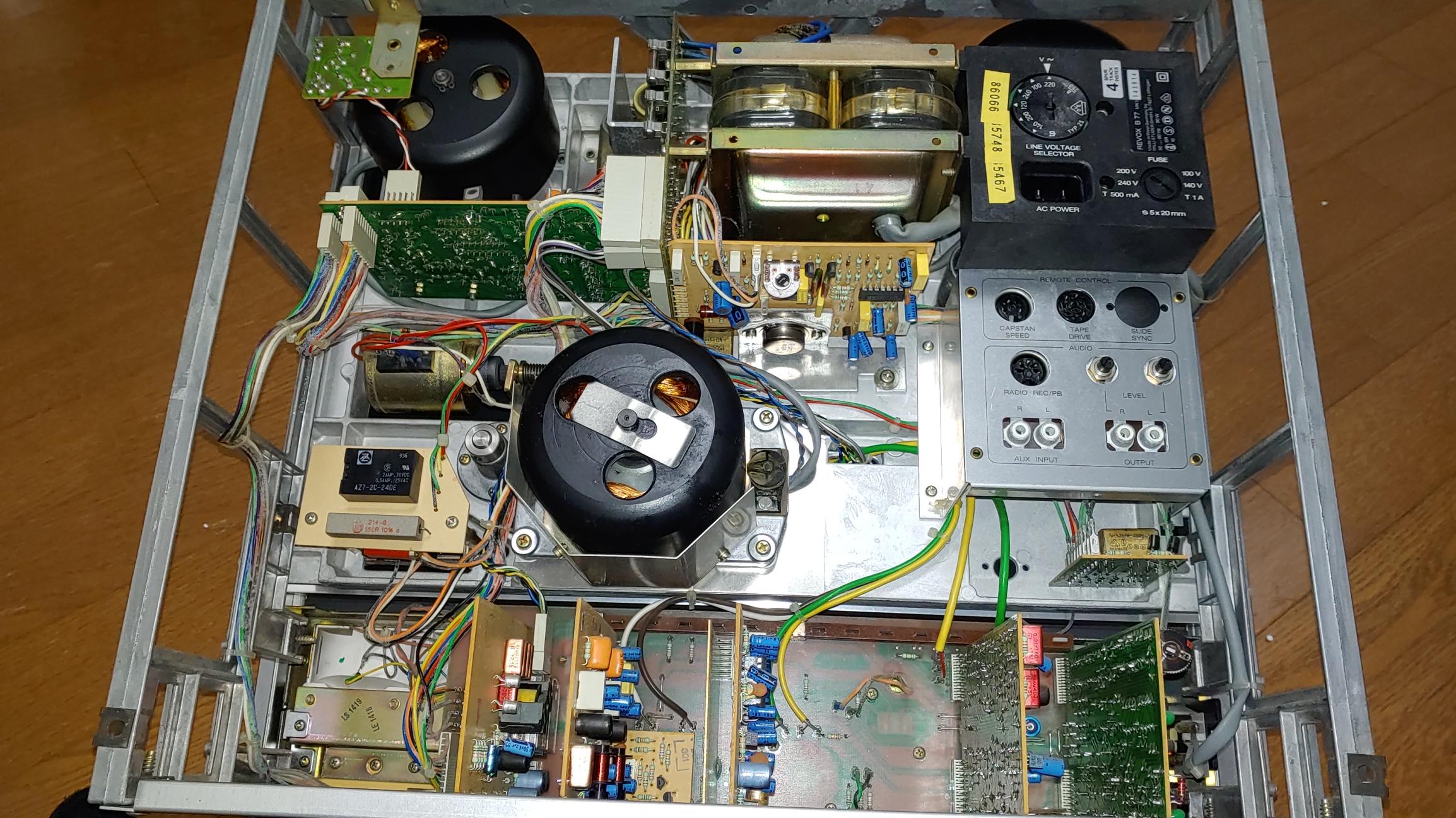

입고 당시 기기의 내부 모습. 아주 깨끗한 상태

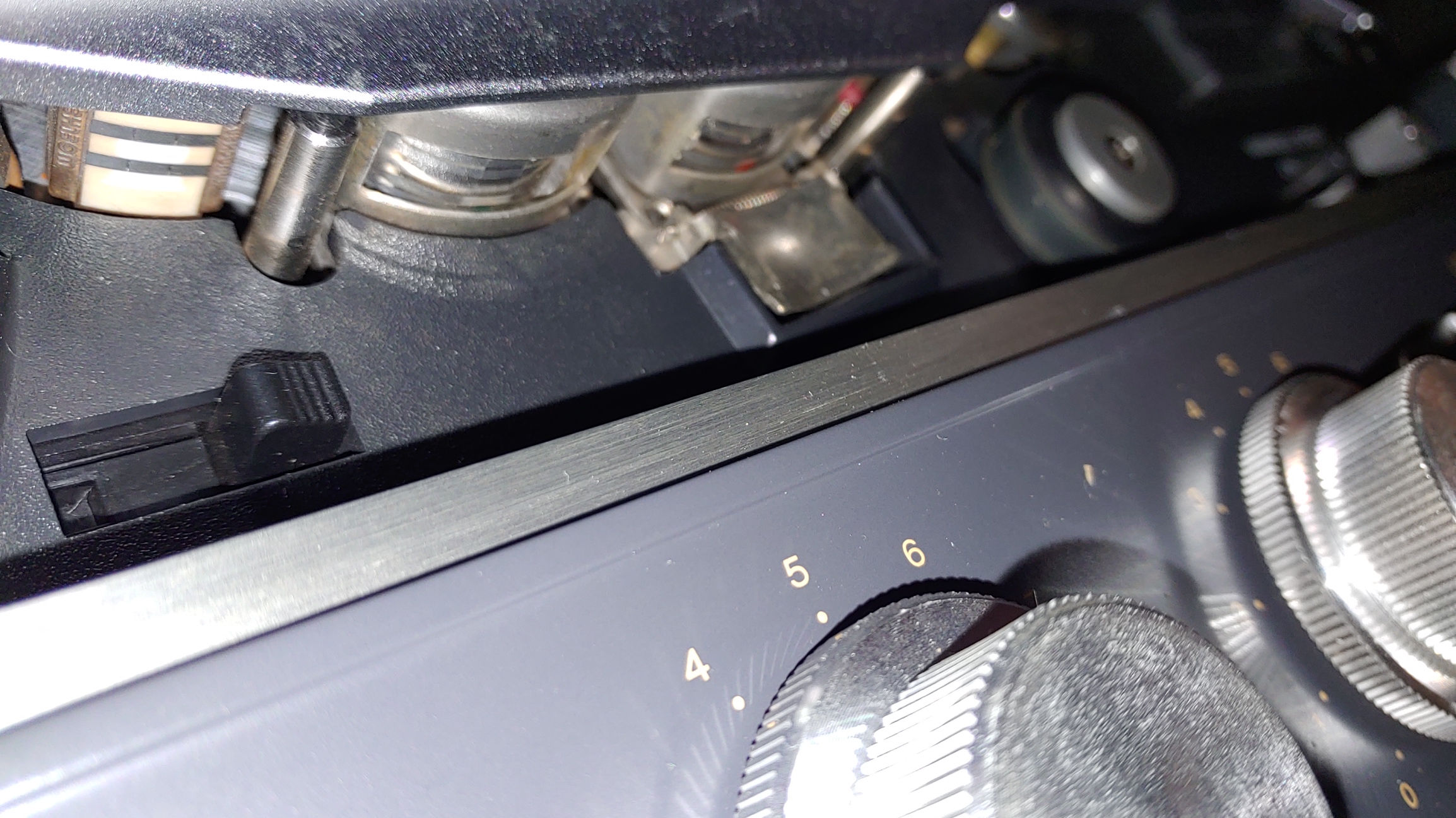

헤드의 마모가 상당히 진행된데다가 헤드의 닳음이 좌, 우가 다르다. 이는 헤드의 Azimuthe가 잘못 조정된 상태로 오래 사용했음을 암시 한다.  전번에 녹음한 곡의 일부가 살짝 들리는 증상이 있다는 것이 이해 된다.  이렇게 된 경우 100% 그런 증상이 나타나기 때문이다.

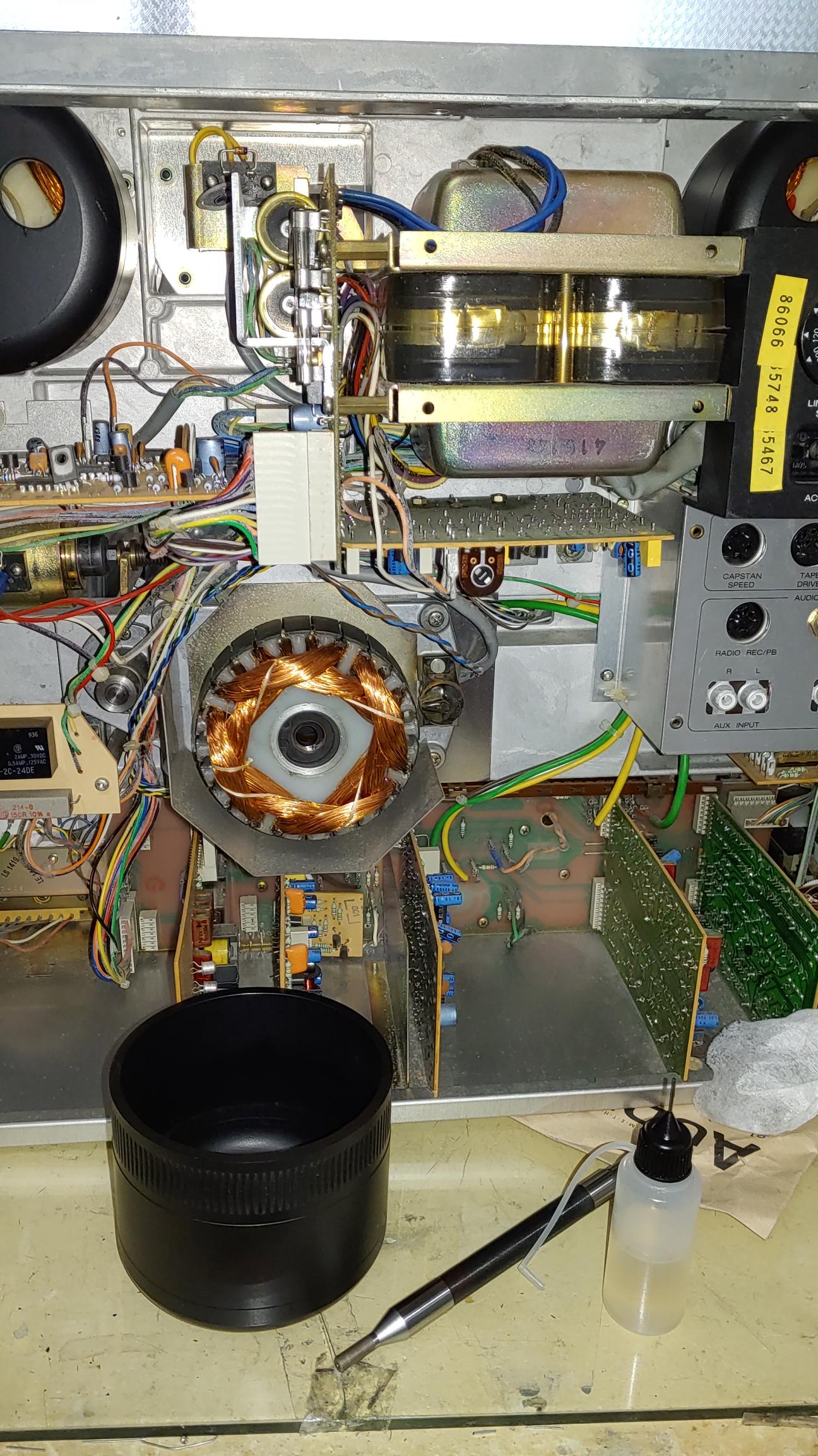

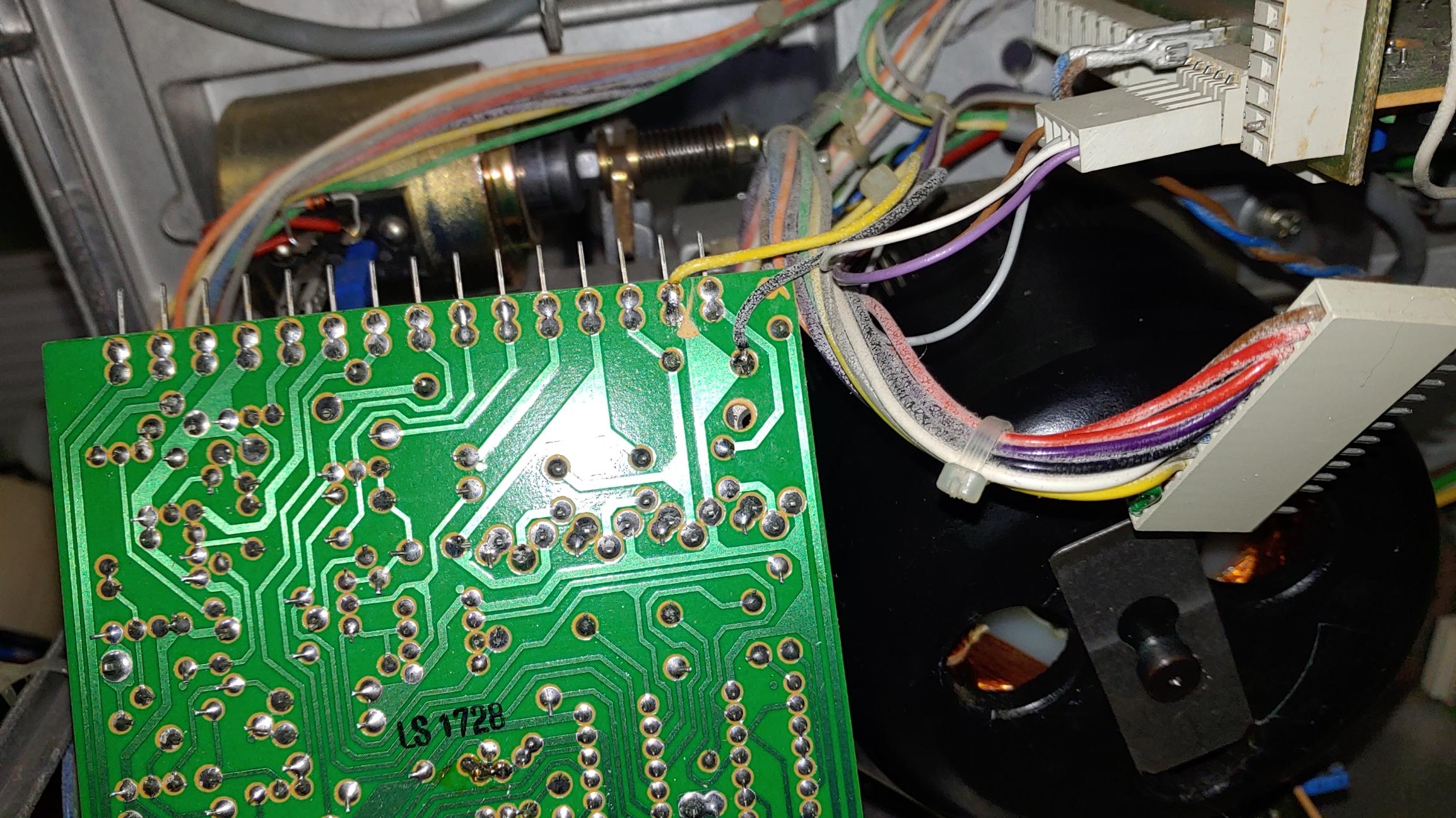

 캡스턴 모터의 소제, 정비 및 주유

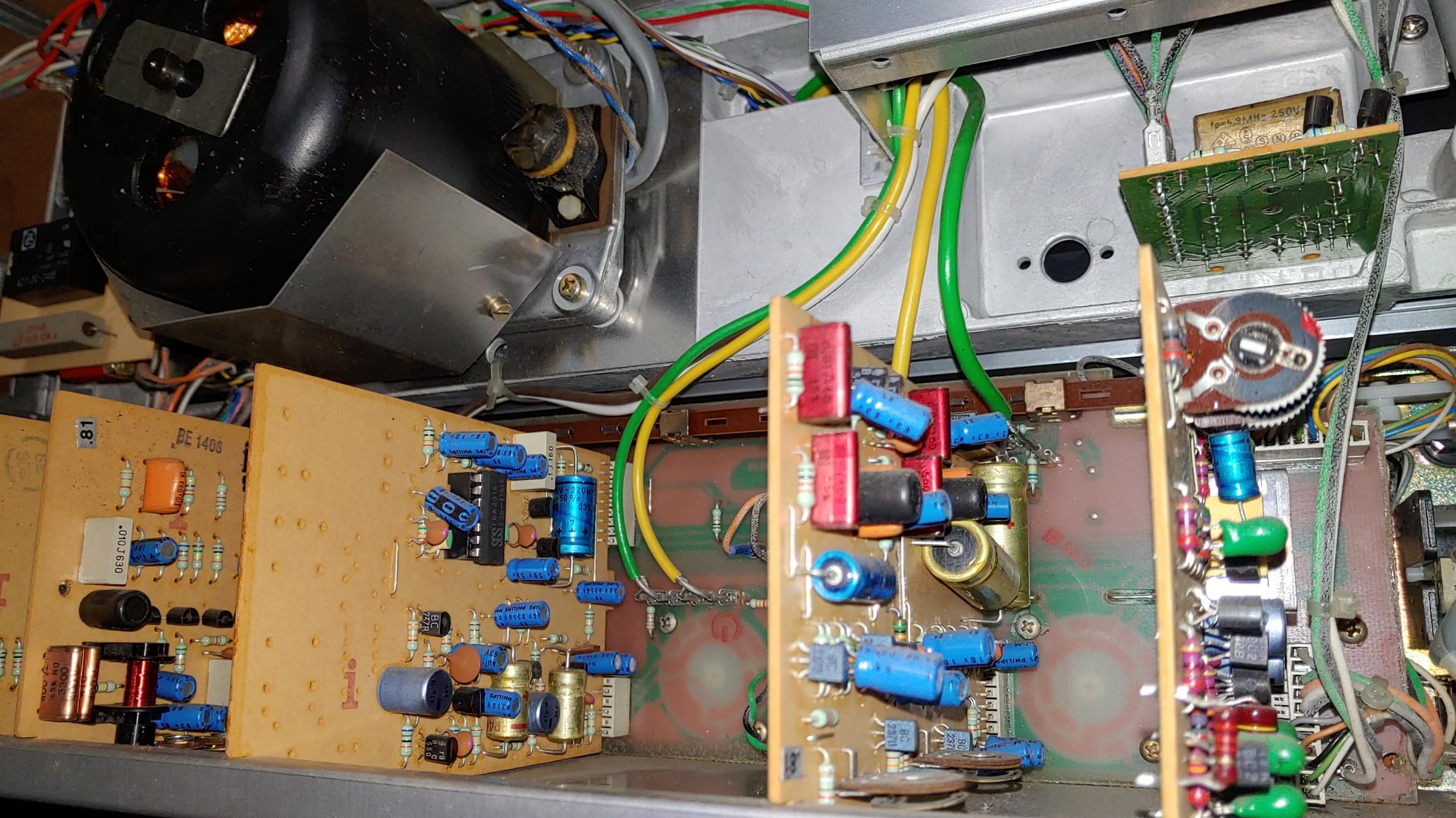

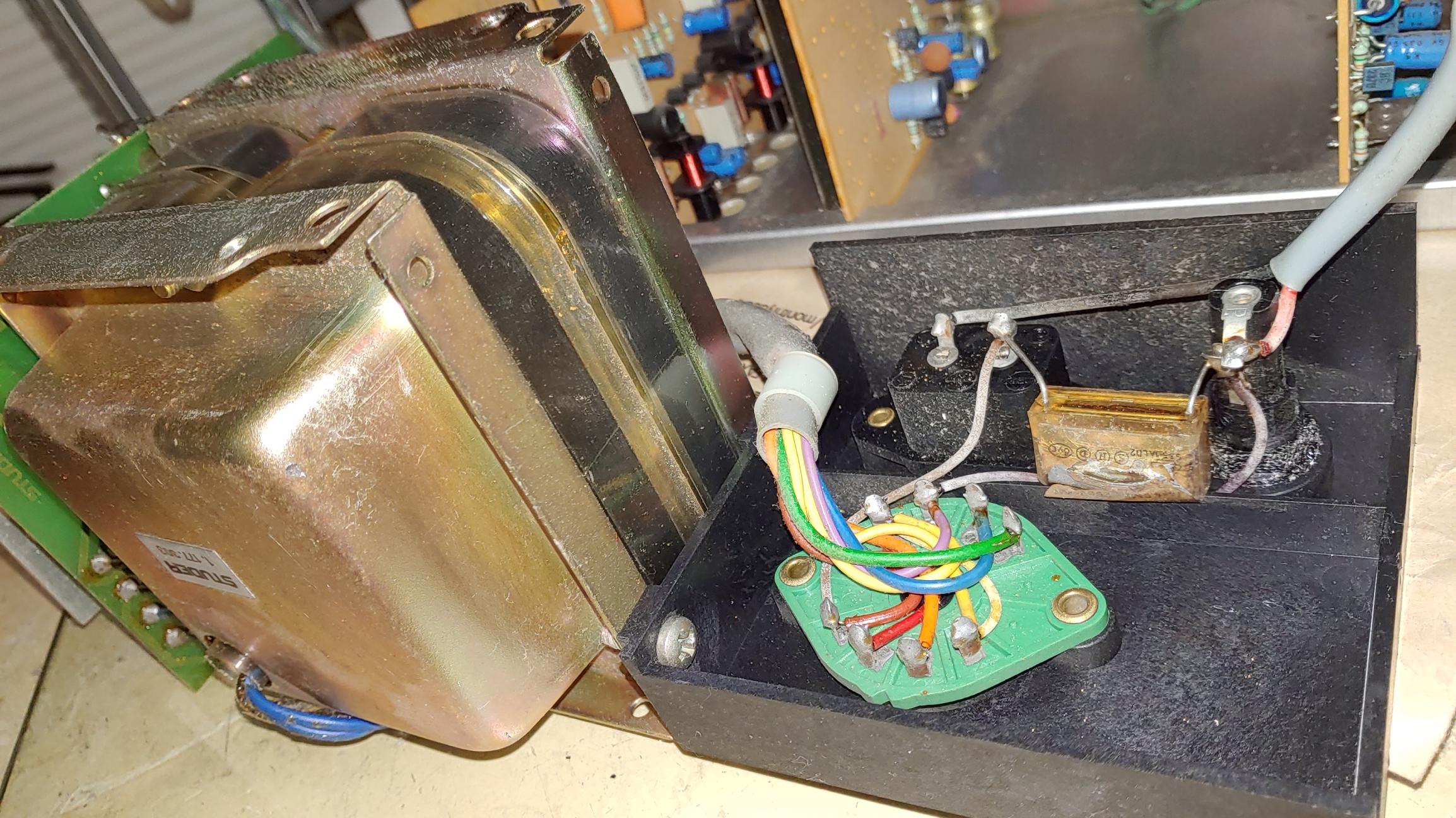

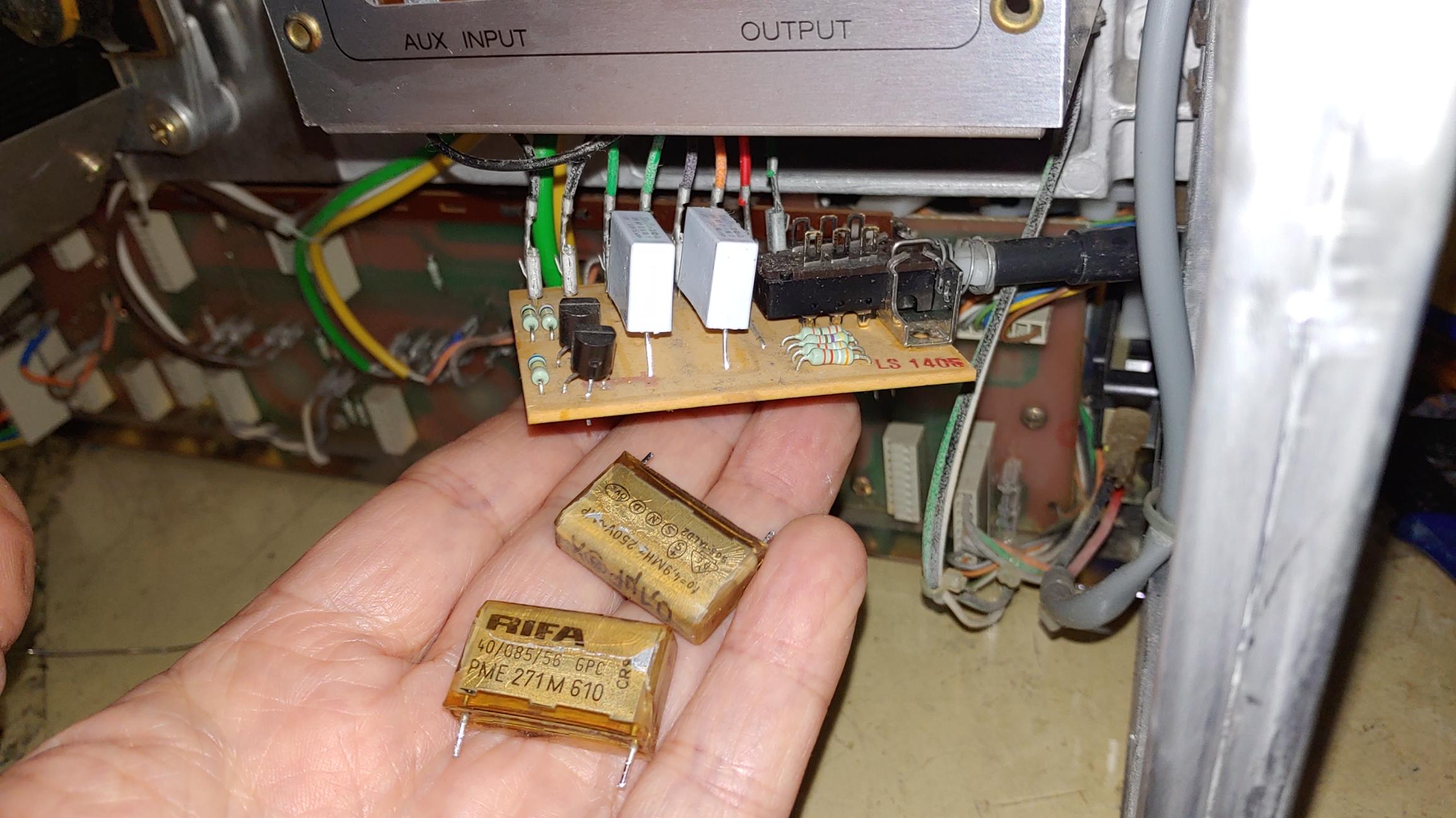

문제가 많은 RiFA 콘덴서를 신형으로 교체

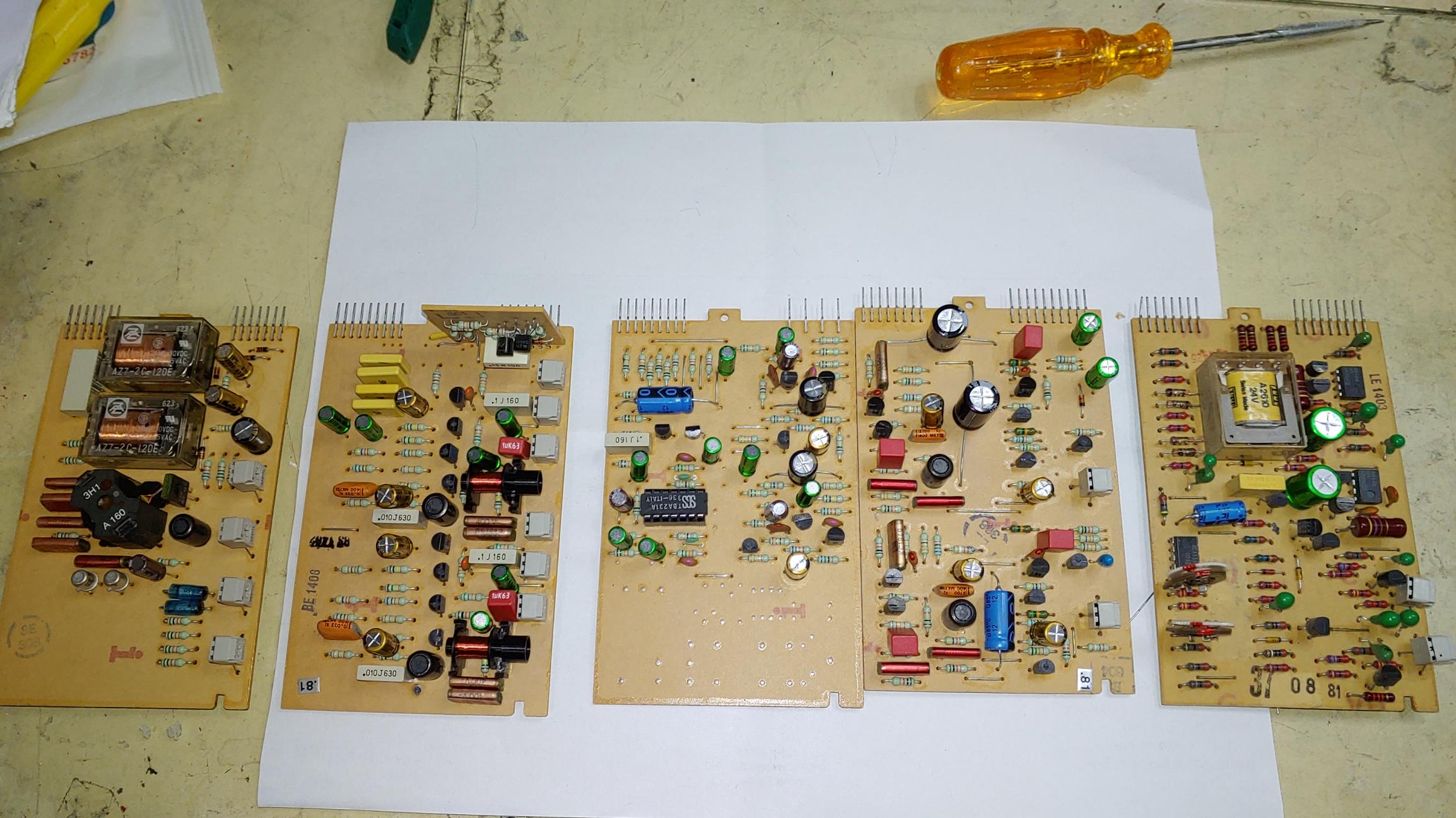

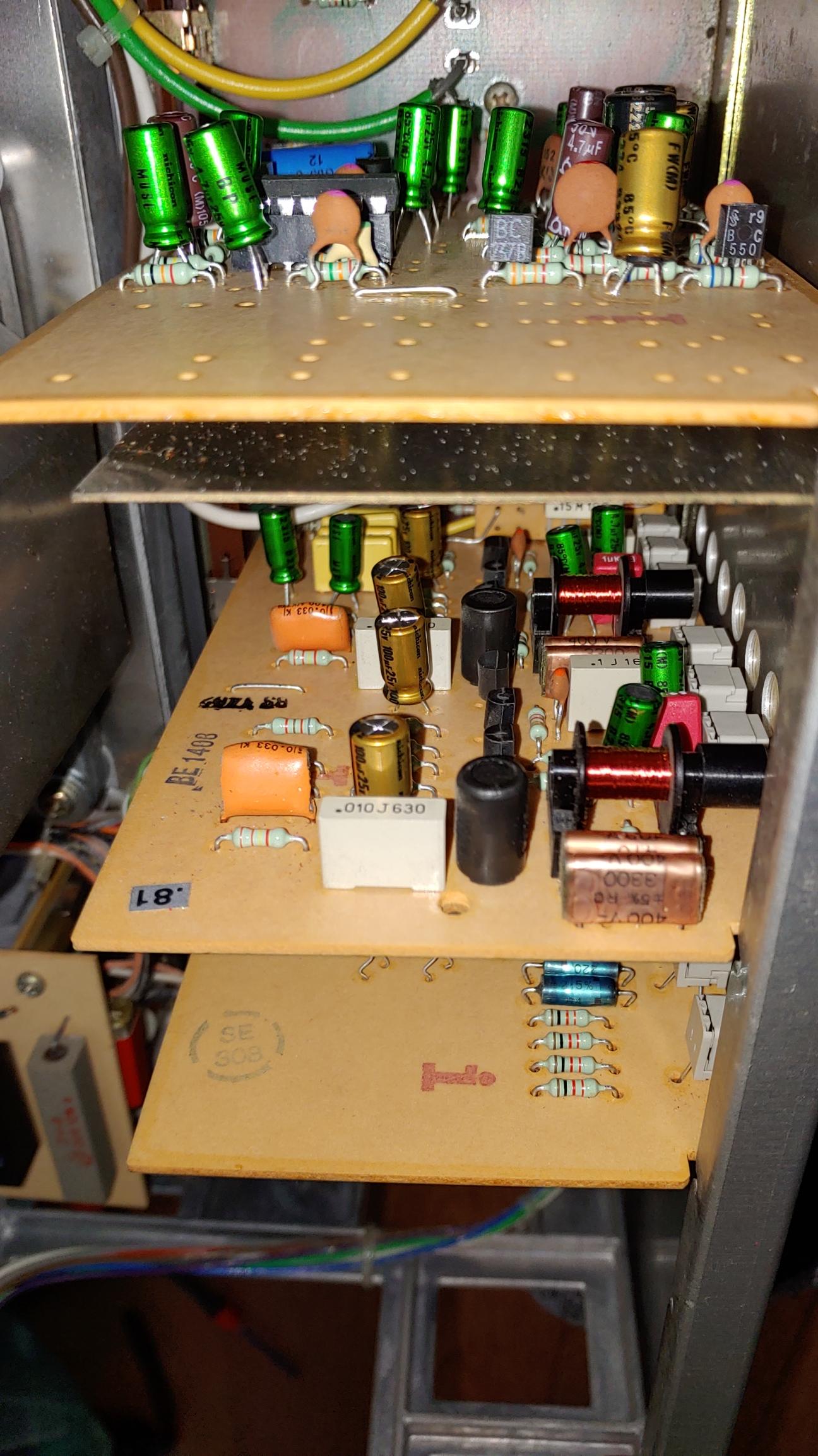

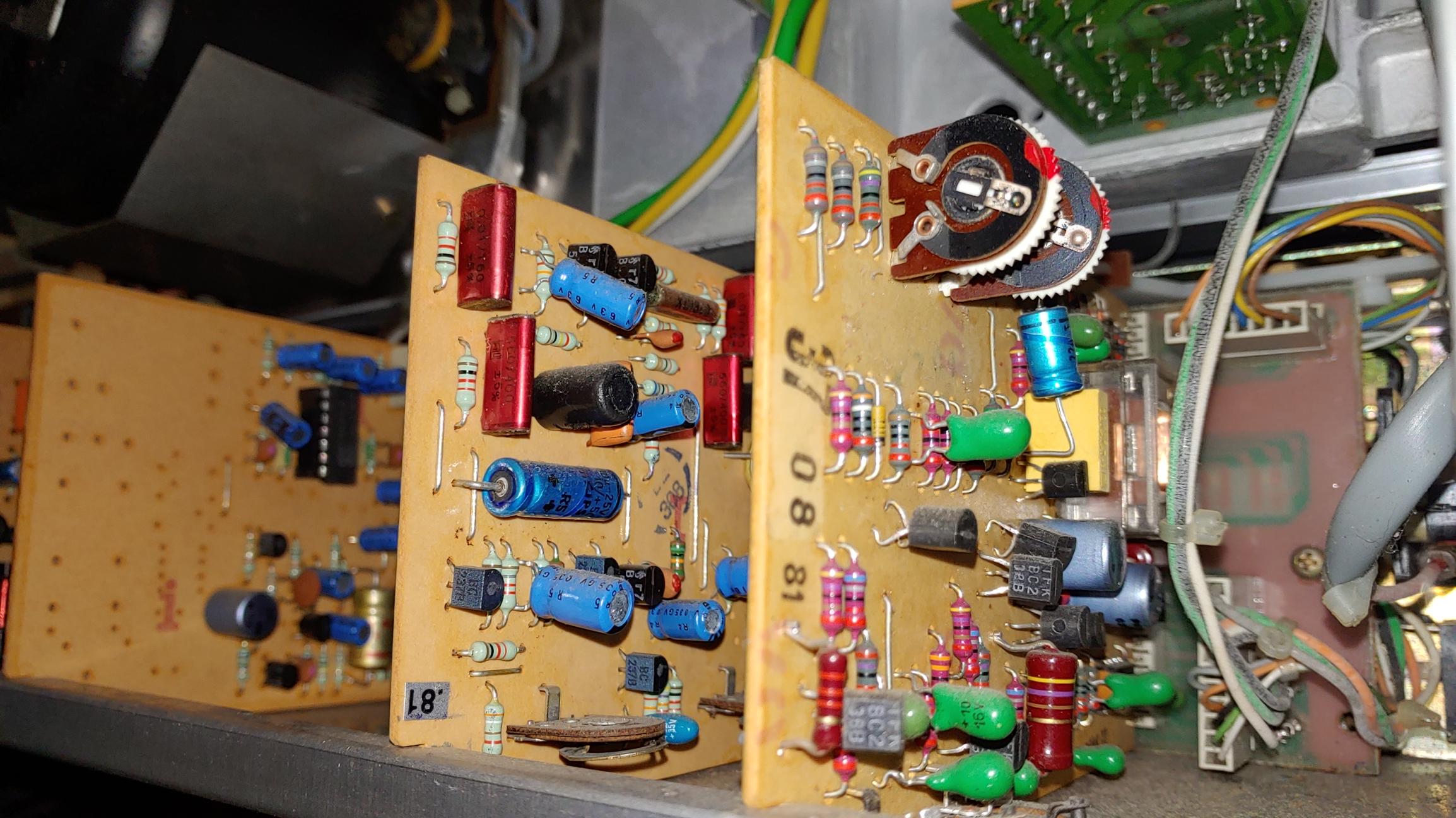

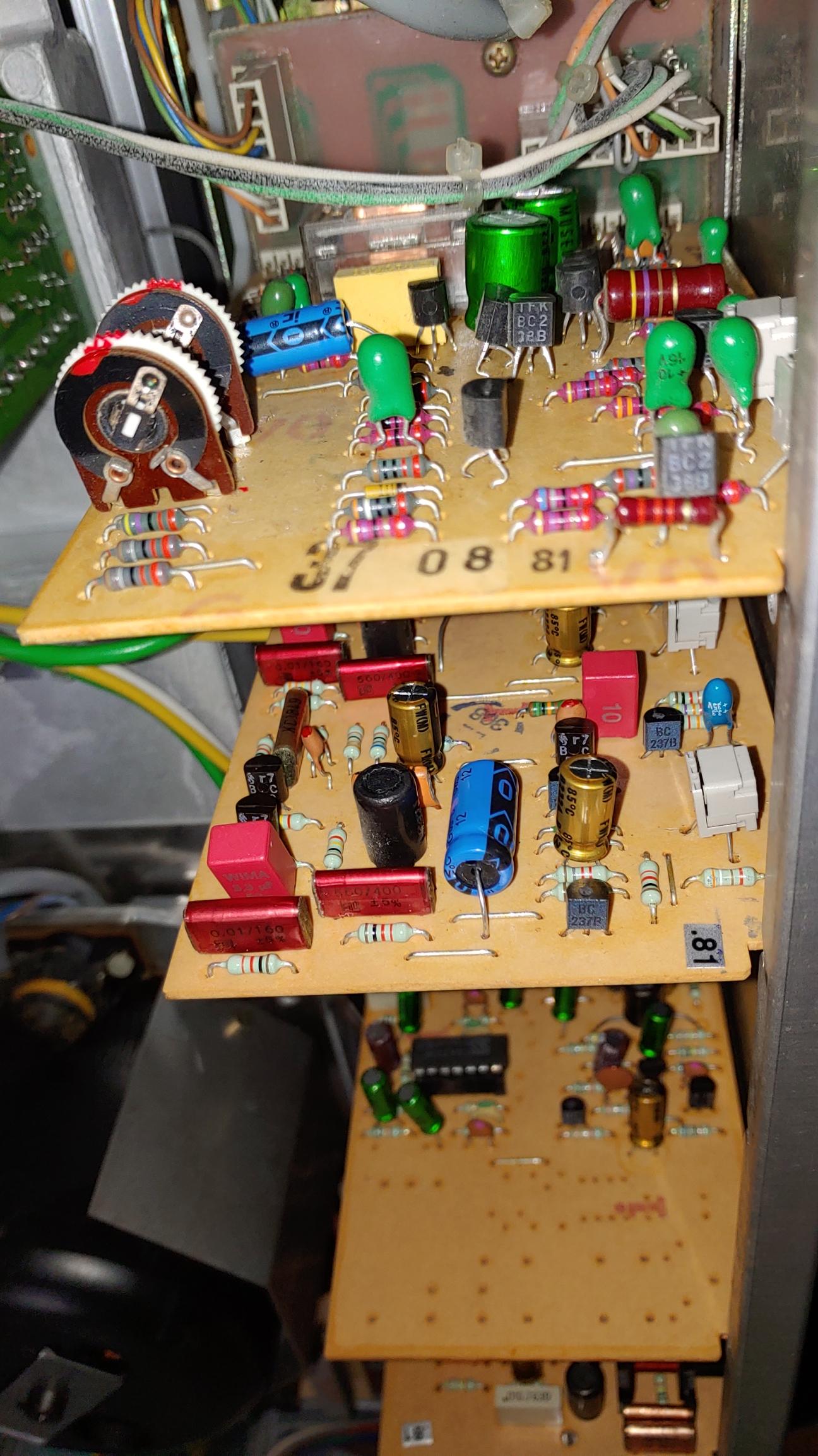

오디오 단의 5 개 보드에 대한 recapping 및 업 그레이드 완료 후 모습

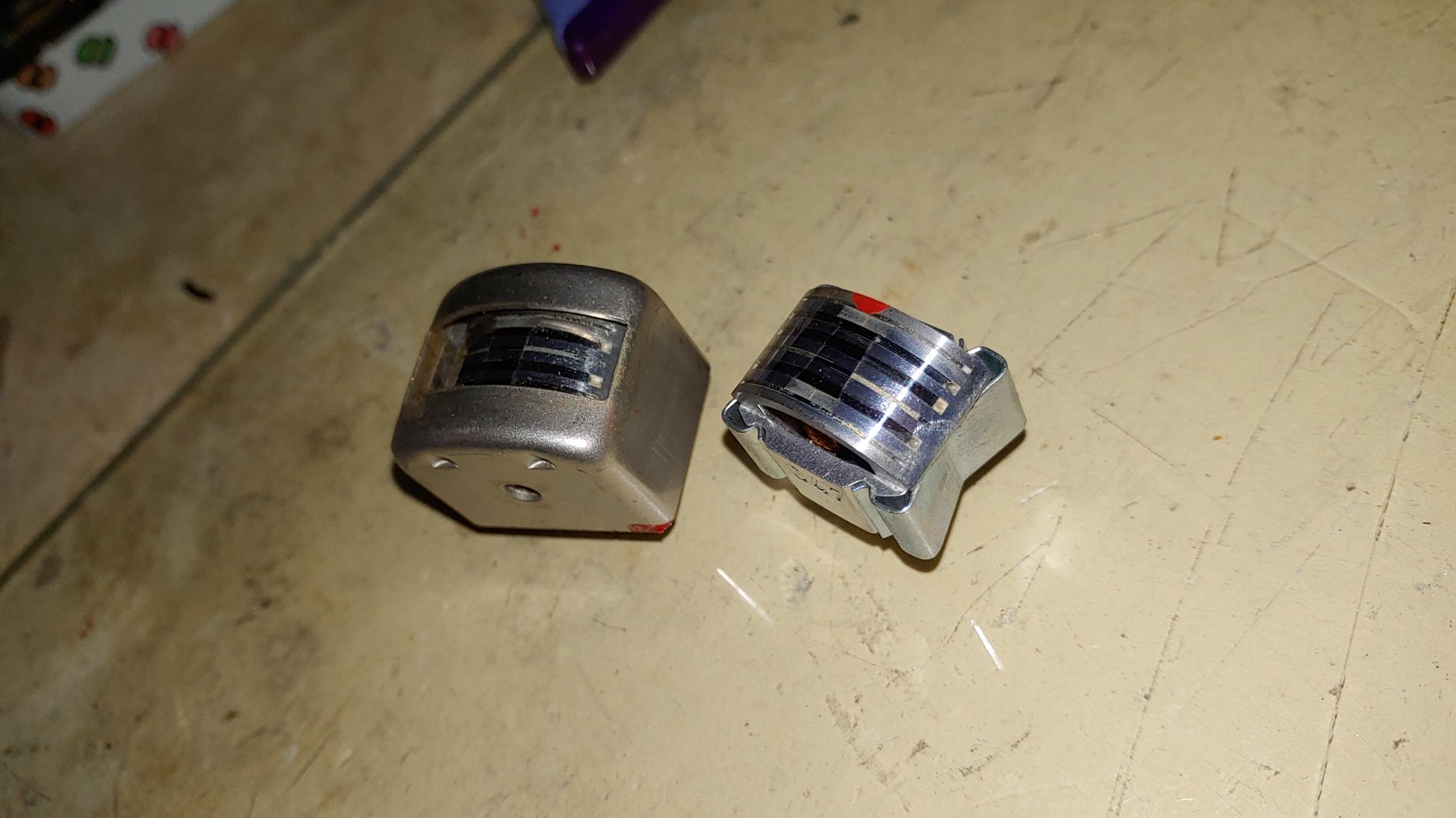

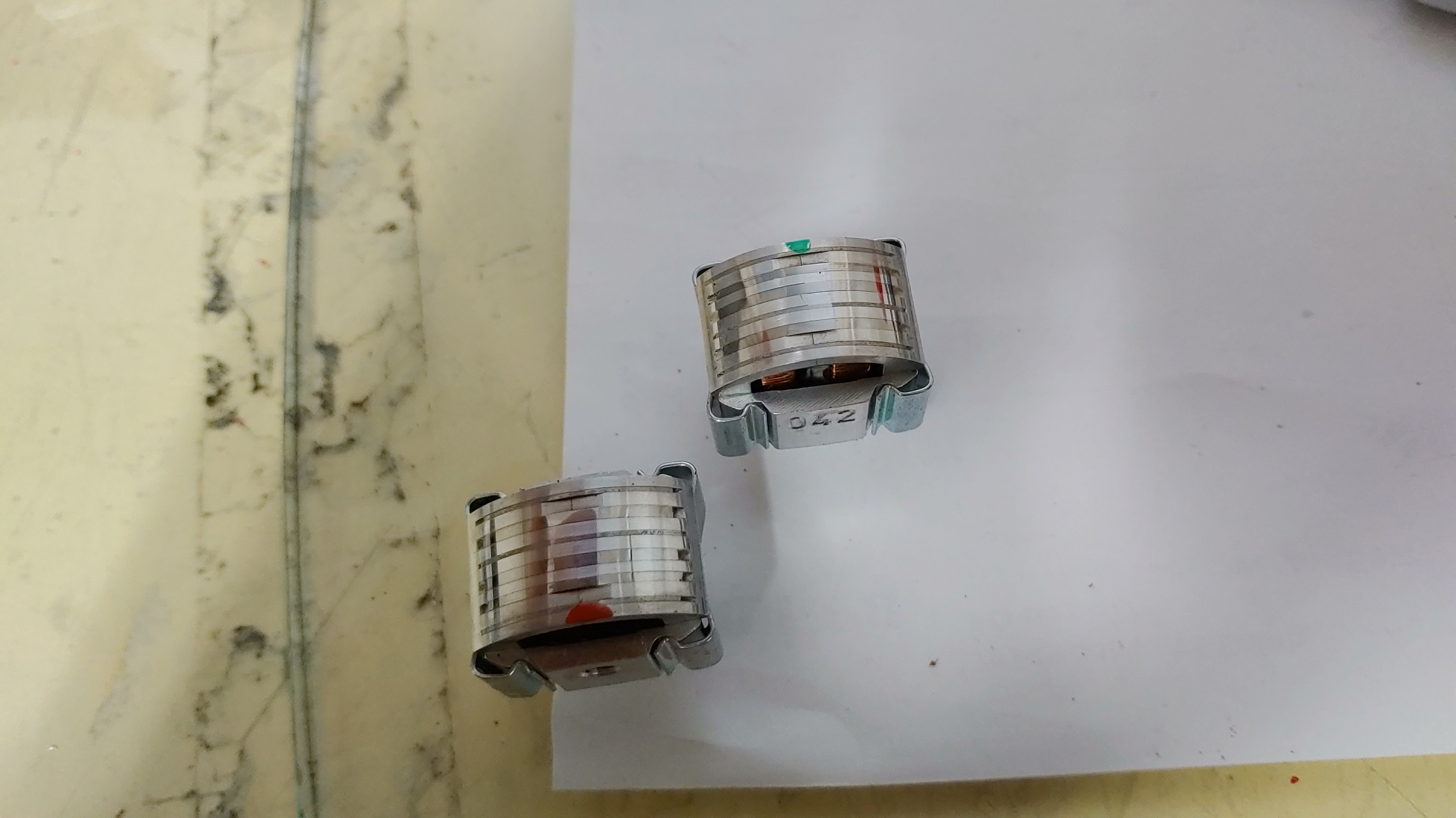

좌, 우측의 닳음이 차이가 나는 것을 자세히 볼 수 있다.

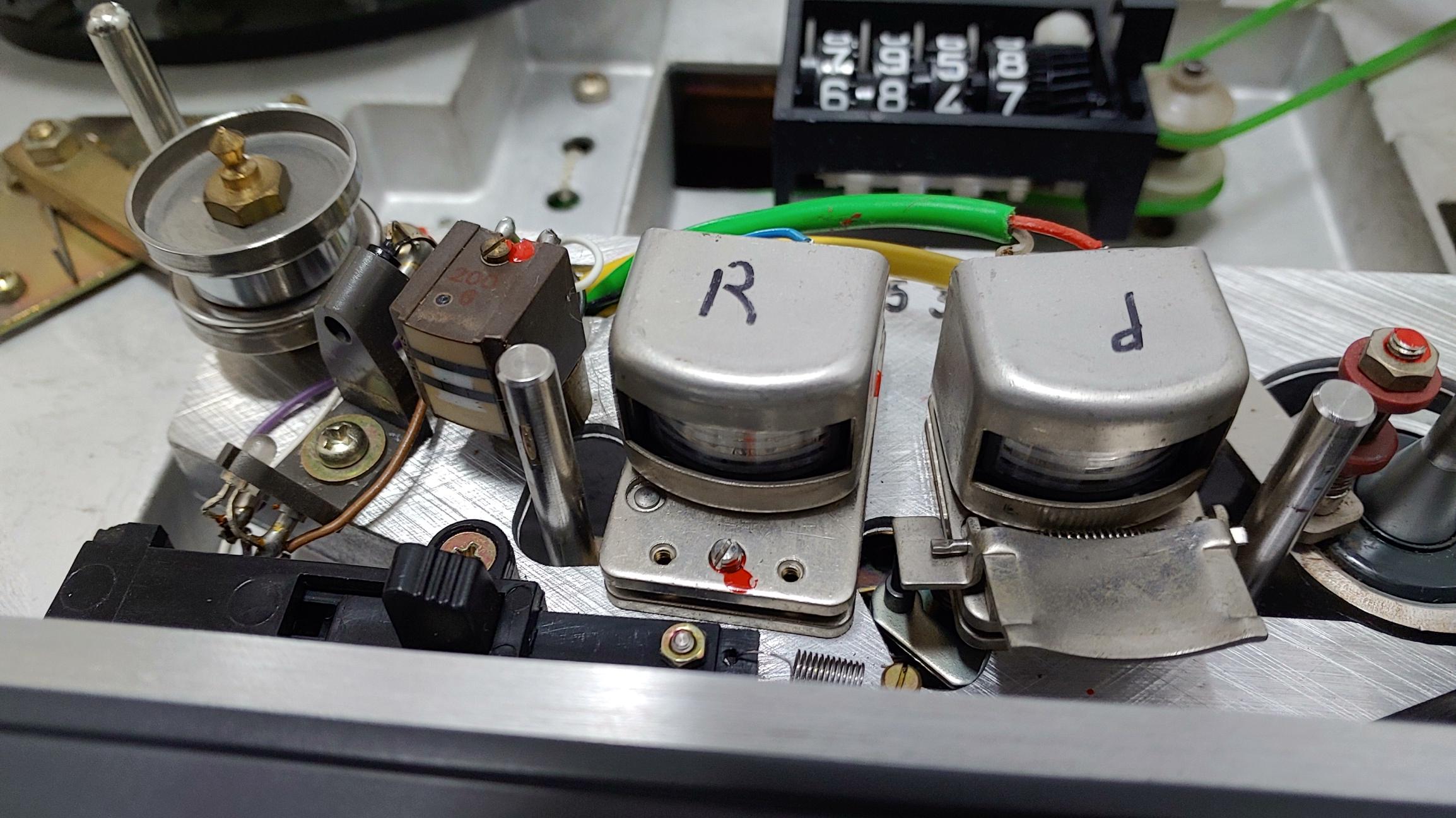

헤드의 relapping  작업 후 다시 장착

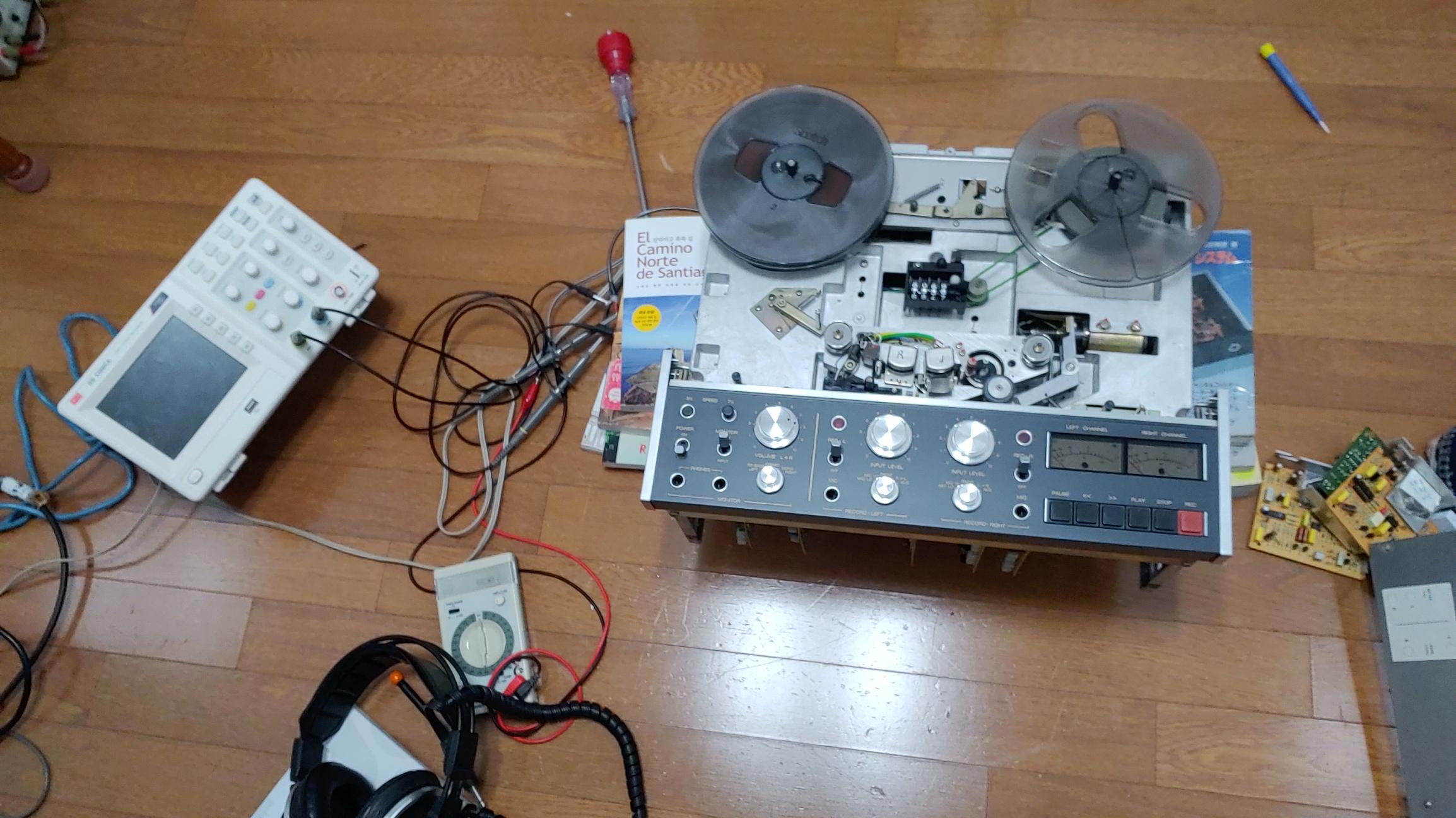

계측기를 통한 세밀한 캘리브레이션 작업

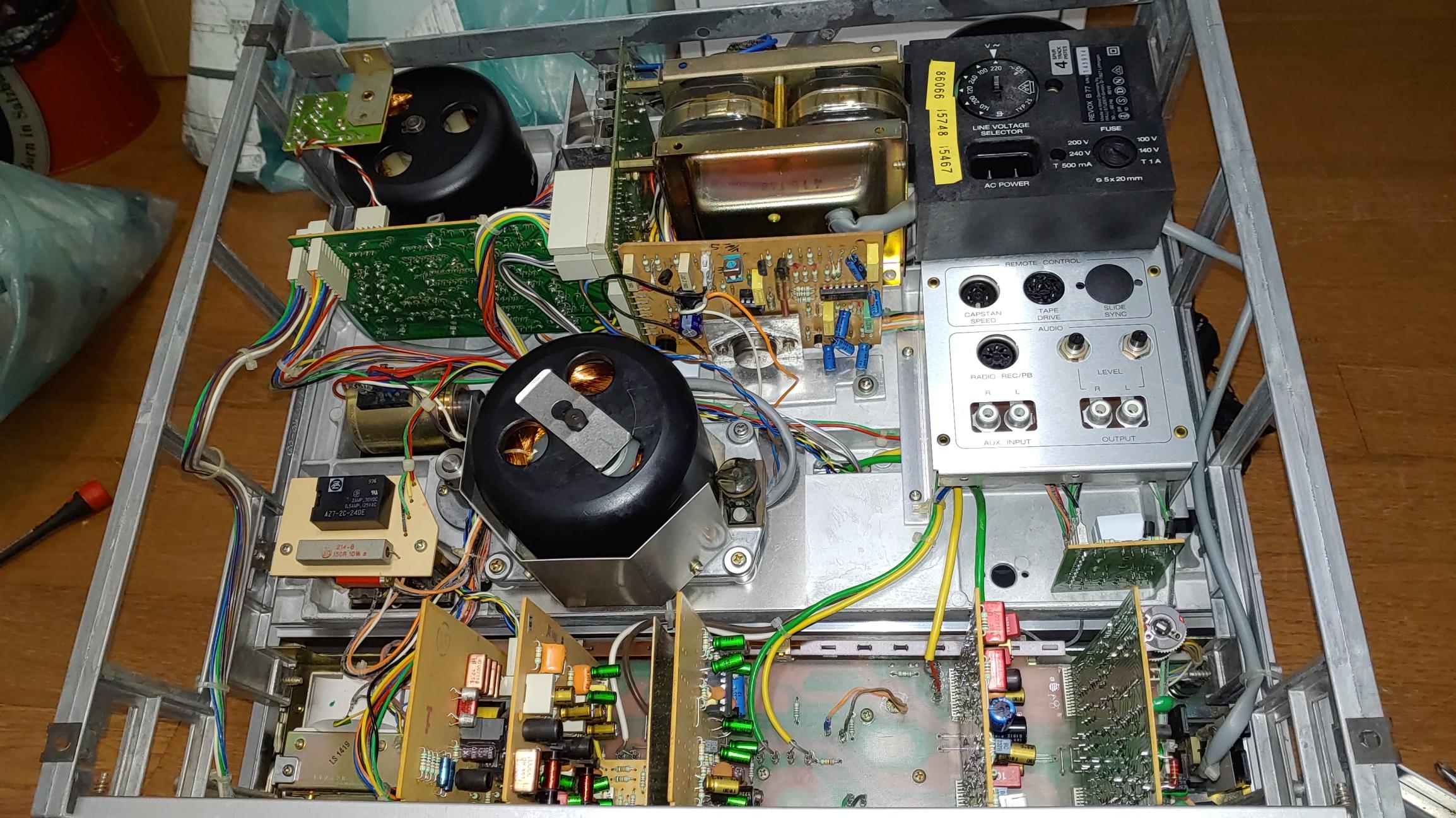

개조 완료 후 내부 모습

 개조 완성
