panasonic UB 420 /UB 820 클럭 개조 방법 안내

BD player Mod. 2020. 7. 28. 08:38

1 . www.mouser.com 등에서 1.8V 용 TCXO를 구입합니다.

저는 제 UB9000 개조 작업시 떼어 낸 것을 제 활용 했습니다.



2. 밑의 사진과 같이 방열판을 떼어 내면 AV 프로세서 IC 가 보입니다.

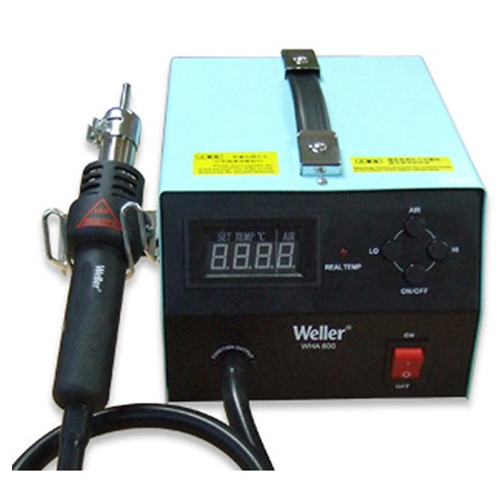

  이 조그만  오실레이터를 떼어 냅니다. 주변에 있는 4 개의 조그만 부품  ( 2 개는 칩저항, 2 개는 칩 콘덴서 입니다. ) 를 건드리지 말고 오실레이터만 떼어 내야 하므로  전용 기기 ( Weller WHA600 등 )을 385 도

정도에 맞추어 놓고  조심스럽게 떼내야 합니다. 이 작업이 잘못 되면 기기 전체가 못 쓸수 있습니다.

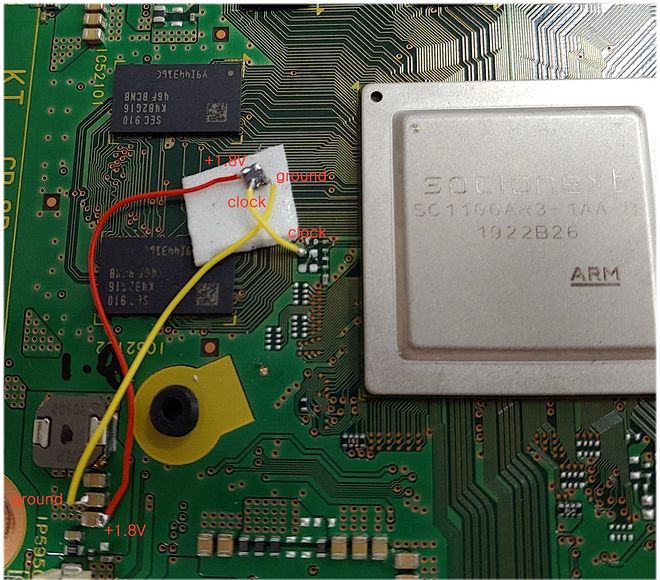

3. 구입한 TCXO 의 규격표를 보고 클럭, 전원 및 그라운드 위치를 확인하고 사진에서 보는 바와 같이 연결해 줍니다. ( 구입한 TCXO의 핀 배치가 이번에 재활용한 TCXO와 다를수 있느니 재확인 바랍니다. )



4. 궁극의 화질과 디지털 음질을 위해서는 Femto 클럭을 다셔도 됩니다. 여담이지만 MSB 회사에서는 Femto 77 클럭 하나에 9950 달러라는  엄청난 가격으로 팔고 있습니다.  이래도 팔린다는 것은 클럭이 디지털 기기에 있어 얼마나 중요한 요소 인지 잘 말해 주는 것 같습니다.

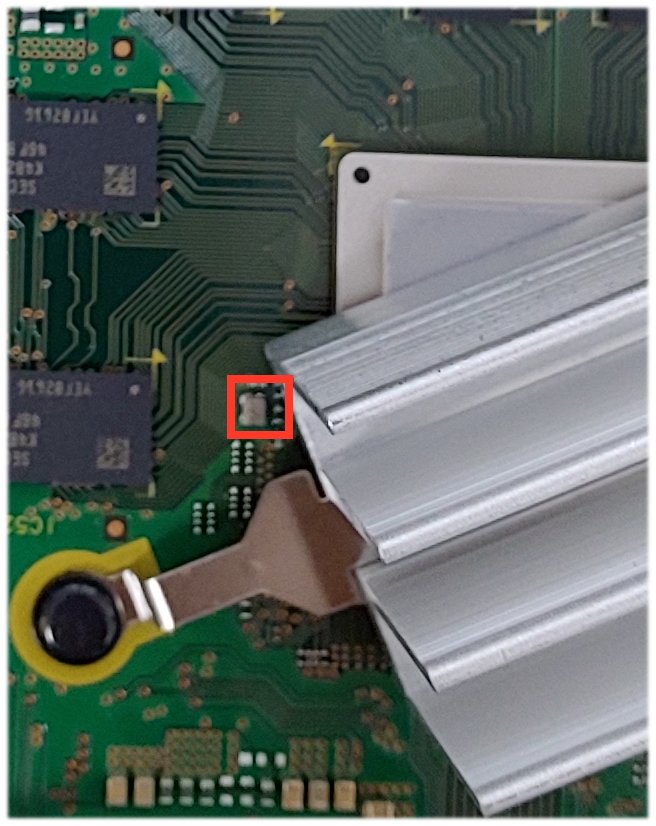

 개조 전 떼어내야 할 오실레이터

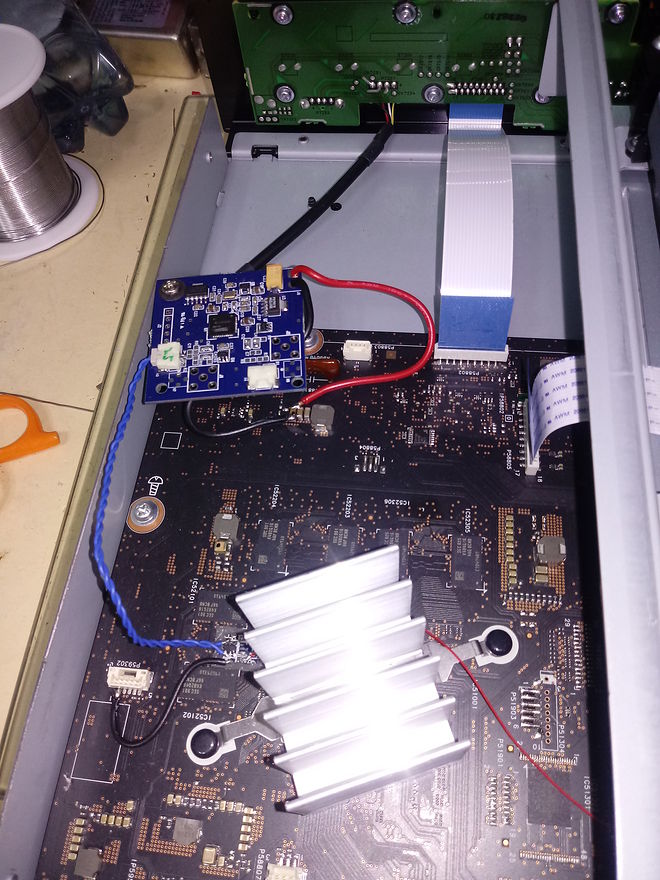

 개조 작업 후



MSB 사가 개별적으로 판매하는 클럭 . 가격이 무려 9950 달러



 UB9000 에 사용된 Femto clock  UB 420 및 ub820에도 적용 가능하다.
