Panasonic UB820 내부 관찰 및 성능 개선 작업

BD player Mod. 2020. 7. 28. 08:40
728x90

 지난주에는 그동안 궁금 하였던 Panasonic UB820 UHD 플레이어에 대해 충분히 내부를 관찰 하고  성능을 평가 해 보고 또  가능한 최대한의 성능을 향상 시키기 위한 시도를 해 보았습니다.



그동안 예상 했던 바와 같이 Panasonic UB820은 Panasonic UB420을 기본으로 하여 아날로그 오디오 출력 기능을 덧 붙인 것이다라는 것을 확인 했습니다.



 계층적으로 UB 420 - UBb820- UB9000 으로 순서대로 올라가는 것이  아니라  UB420 과 UB820은 구조적으로 거의 같습니다. 아날로그 오디오 출력이 있느냐 없느냐 그리고 앞면의 디스플레이를 제공 하는냐의 차이 정도 입니다.



그래서 UB820을 UB 420과 UB9000 사이의 성능이 나오겠지 하고 기대 하는 것은 맞지 않습니다.

비디오와 디지털 오디오만 사용한다면  양자의 차이는 거의 없다고 할 수 있습니다.



 이 부분에 대해 아쉬워 할 수 있는 분도  많을 것 같습니다. 미국 아마존 등에서 250 달러 차이가 나는데 비슷한 성능이라고 하면 더욱 그런 생각이 들 수 있을 겁니다. ( 미국 BH video and Photo  기준 249$ 대  499 $)



내부 사진을 보면 메인 보드와 전원부와 거의 같은 구조와 품질입니다.



아날로그 오디오 출력을 위한 부분만이 더 있습니다.  그런데 아쉽게도 아날로그 오디오 출력 부분이 본격적인 음악 감상을 위한 정도의 수준이 되지 않습니다.



일단 전원도 12V 직류 단일 전원에서 생성하여 사용하고 DAC 칩 및 이후의 버퍼 회로에 들어가는 IC 칩도 범용 칩 들로 구성 되어 있습니다. ( 개인적인 소견으로는 아날로그 오디오 부분은에 관해서는 오포 203 보다 훨씬 떨어지는 회로 구성입니다. )



이에 반해 UB9000은 하이엔드 플레이어로서의 구조와 성능을 모두 갖추었다고 할 수 있습니다.



리뷰를 위해 기기를 빌려 주신 분이 성능향상을 위한 개조 작업을 원하셨길래 실용적인 면에서 최대한의 개조 작업을 해 보았습니다.



최고의 성능 향상을 위해서는 리니어 전원으로 구성하고 클럭도 Femto 77 클래스로 교체 하는 것을 생각 할 수 있지만 한정된 공간도 있고 기기 자체의 가격 대비 너무 비용이 상승 하므로 스위칭 파워 상태에서 220V를 사용할 수 있도록 하는 동시에 정류 콘덴서 등을 일본 Nichicon사의 오디오 그레이드 급으로 교체 하고 원래 3600uF 용량을 대폭 늘여 8000uF 급으로 올리고 독일 Wima 사의 1uF/63V, 0.1uF/100V 필름 콘덴서를 병렬로 더하여 고주파 전원 잡음을 최대한 억제 하였습니다.



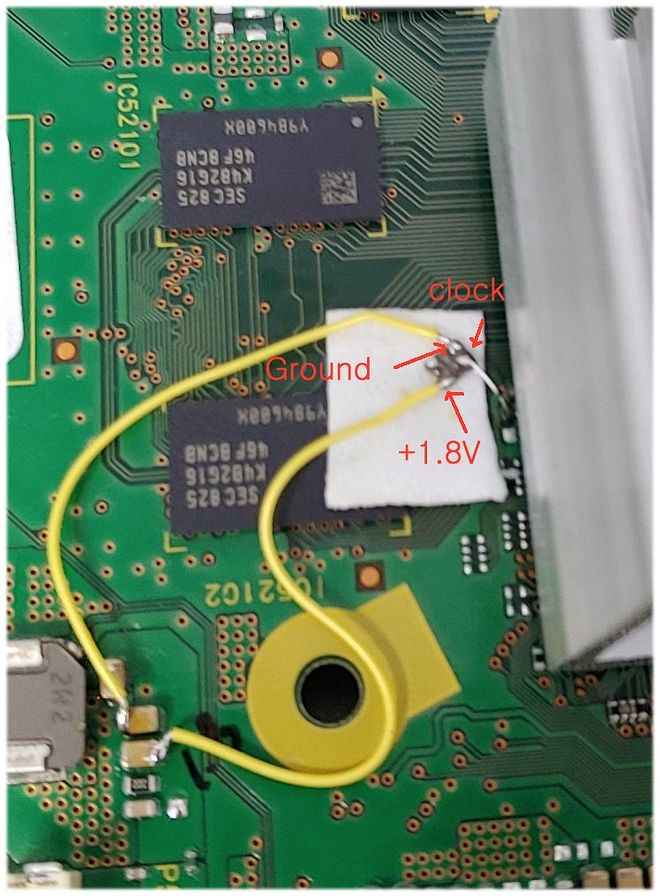

그리고 틀력은 기존의 크리스탈 오실레이터를 떼어 내고 그 자리에 온도 변화에도 클럭 주파수의 변화가 적은 TCXO로 교체 하였습니다.



 납땜 등을 하실 수 있는 분은 밑의 사진을 보면 혼자서 개조 작업이 가능하실 겁니다.



도움이 필요 하시거나 좀 더 궁금 하신 것이 있는 분은 010 육칠칠삼 5828로 문자나 쪽지로 연락 주십시요



10일 정도의 에이징 시간이 지나야 개조 작업의 효과가 확실히 나타나겠지만 개조 작업 전후의 효과는

바로 느껴졌습니다.  프로젝터를 사용하지 않고도 43인치 4K HDR 대응 삼성  QLED TV로도 바로 알수 있는 화면이 투명해지고 다이나믹한 느낌 그리고 색상 하나 하나가 본래의 색으로 보이는 듯한 느낌이어 경치가 좋은 화면이나 음식 기행 등에서 더욱 생생합니다.



UB420 , UB820, UB9000  모두 같은 비디오 프로세싱 칩에 비디오 회로 구성도 많이 유사하므로 개조 작업을 통하면 UB 420 , UBb820 으로도 개조 전의 UB9000과 거의 같은 성능을  내줍니다. ( 개인적인 느낌과 소견입니다.  물론 기기 메커니즘 구조상의 차이는 있지만 전기, UB 420 , UBb820 을 개조 한 이후는 UB9000의 개조 전과 전지 전자 회로상 거의 같기 때문 인것 같습니다. )



제 개인적인 추천을 말씀 드리면하이엔드로 가고자 하시는 분은 UB9000 그리고 아날로그 오디오 출력 없이 트랜스포트 기능으로만  사용하실 분은 UB420으로 가면 좋을 것 같습니다.

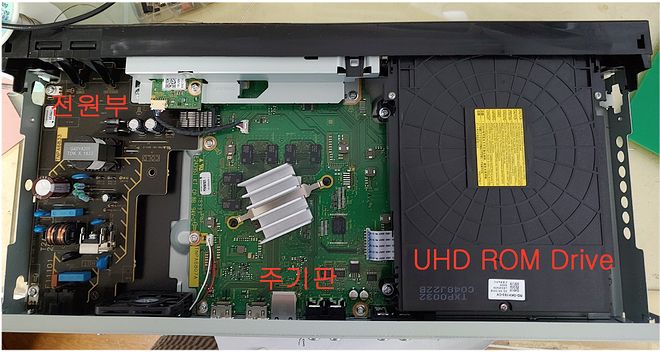

 개조 전 전체 내부 모습

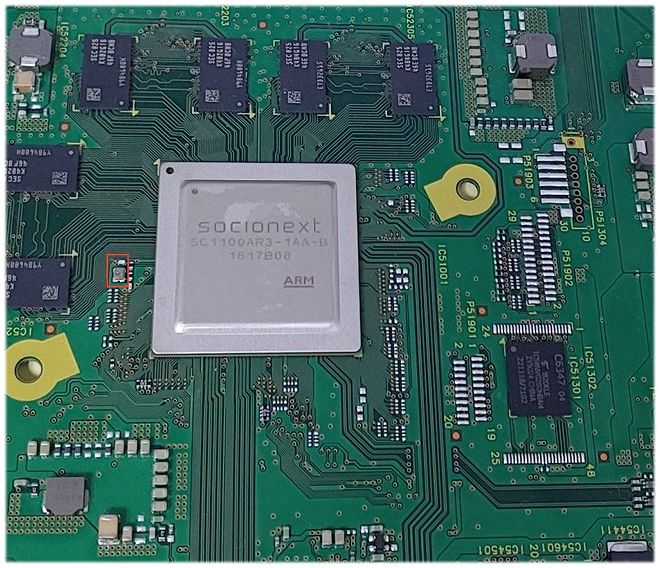

크리스털 클럭 모습 . 이 것을 떼어내야 한다.

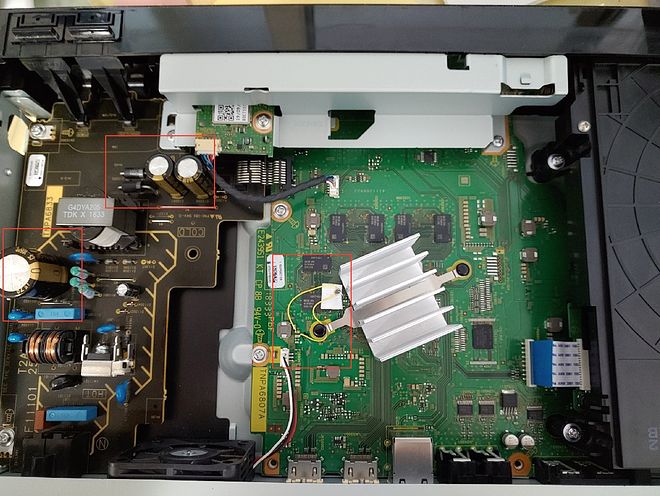

개조 완료 후의 내부 모습 . 적색 부분이 개조 한 부분
