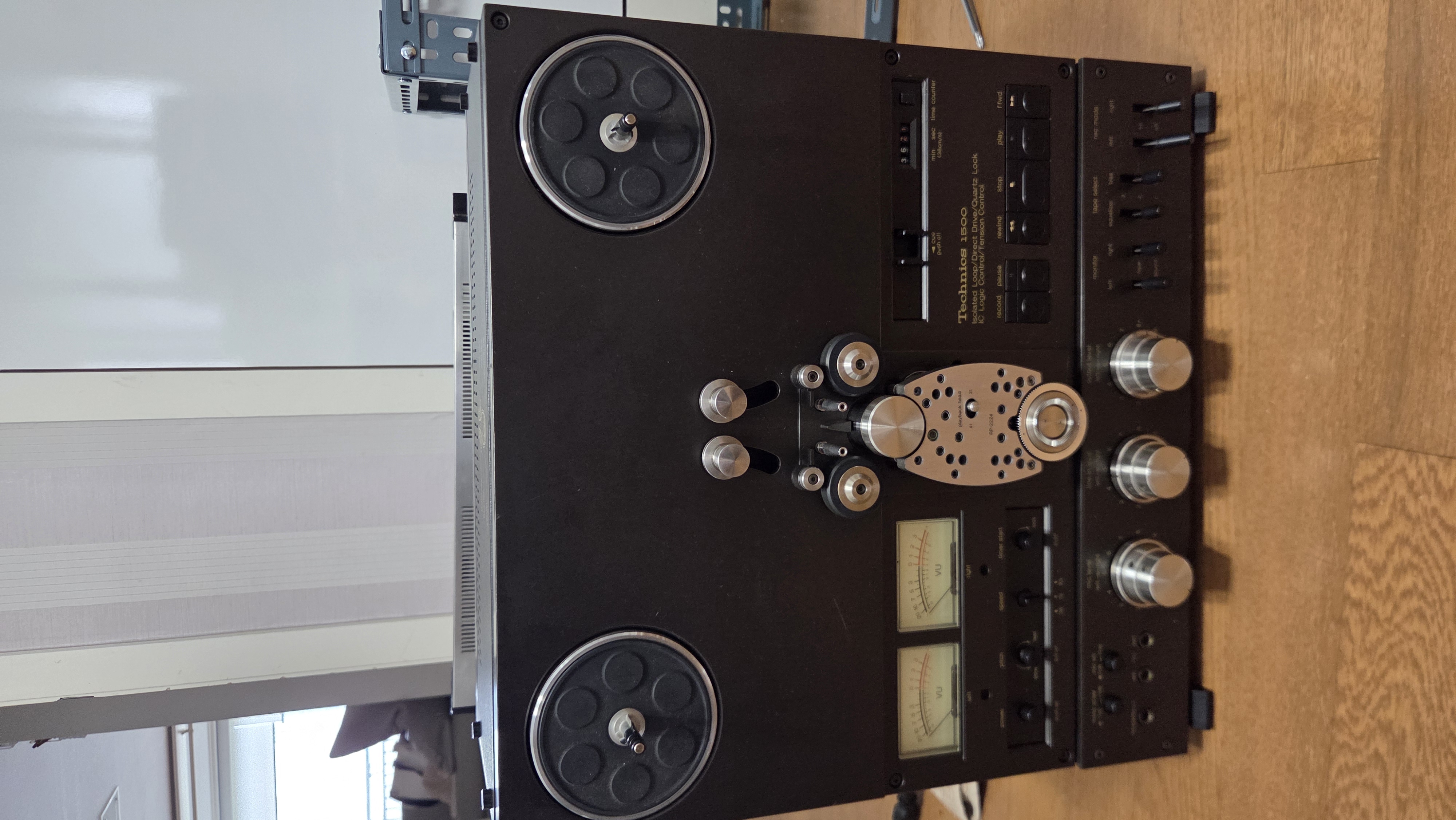

오랜만에 의뢰받은 테크닉스 RS1500에 대한 수리 및 오버홀

실제 사용하고 있는 기기라서 친밀도가 높다.

큰 문제는 없지만 전체적으로 재생 레벨이 다르고 녹음 레벨도 좌우가 많이 틀리다고하며 이 기회에 내부 회로를 recaping하고 전반적인 오버홀한 후에 캘리브레이션까지 해달라고 부탁을 받았다.

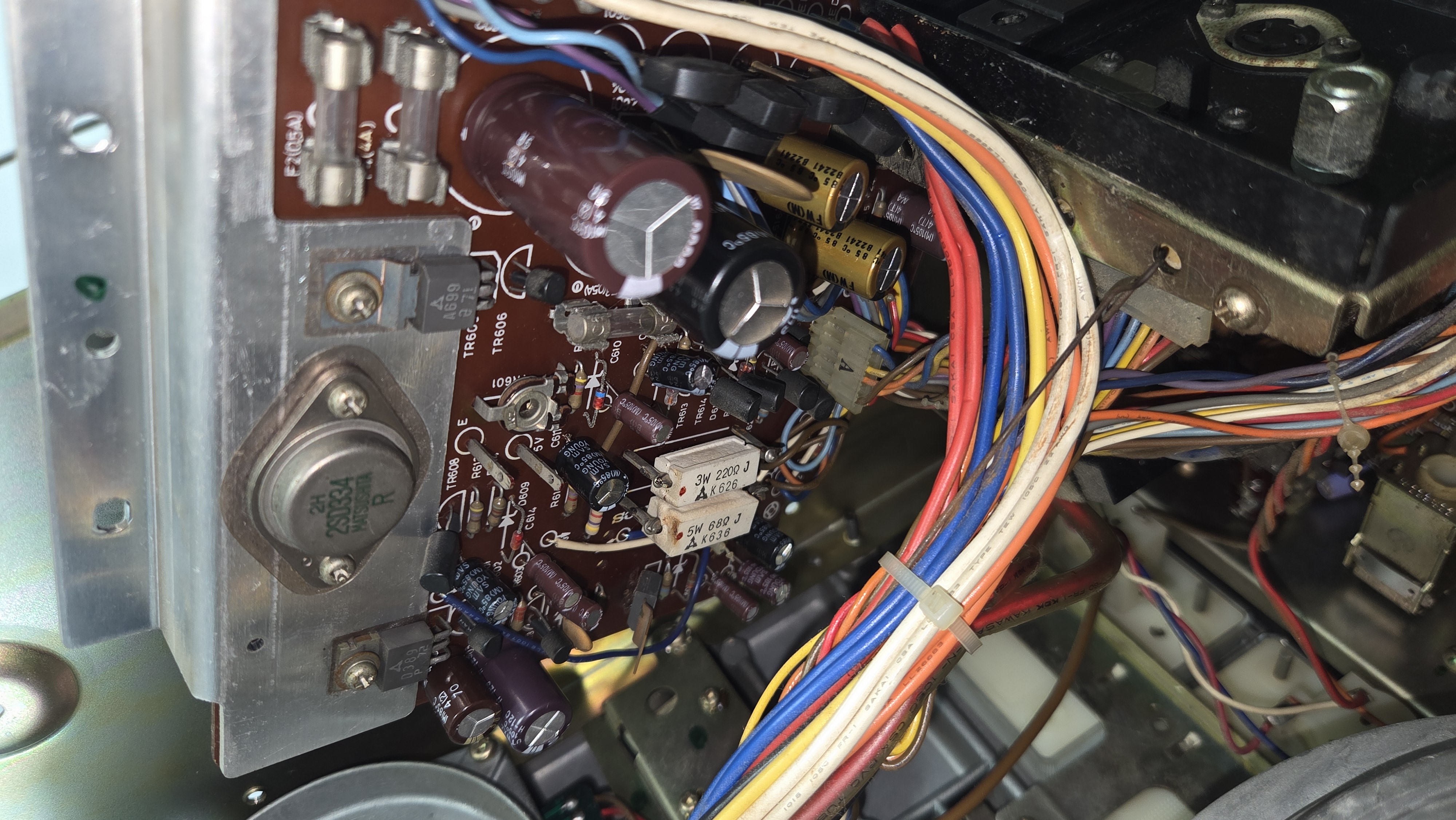

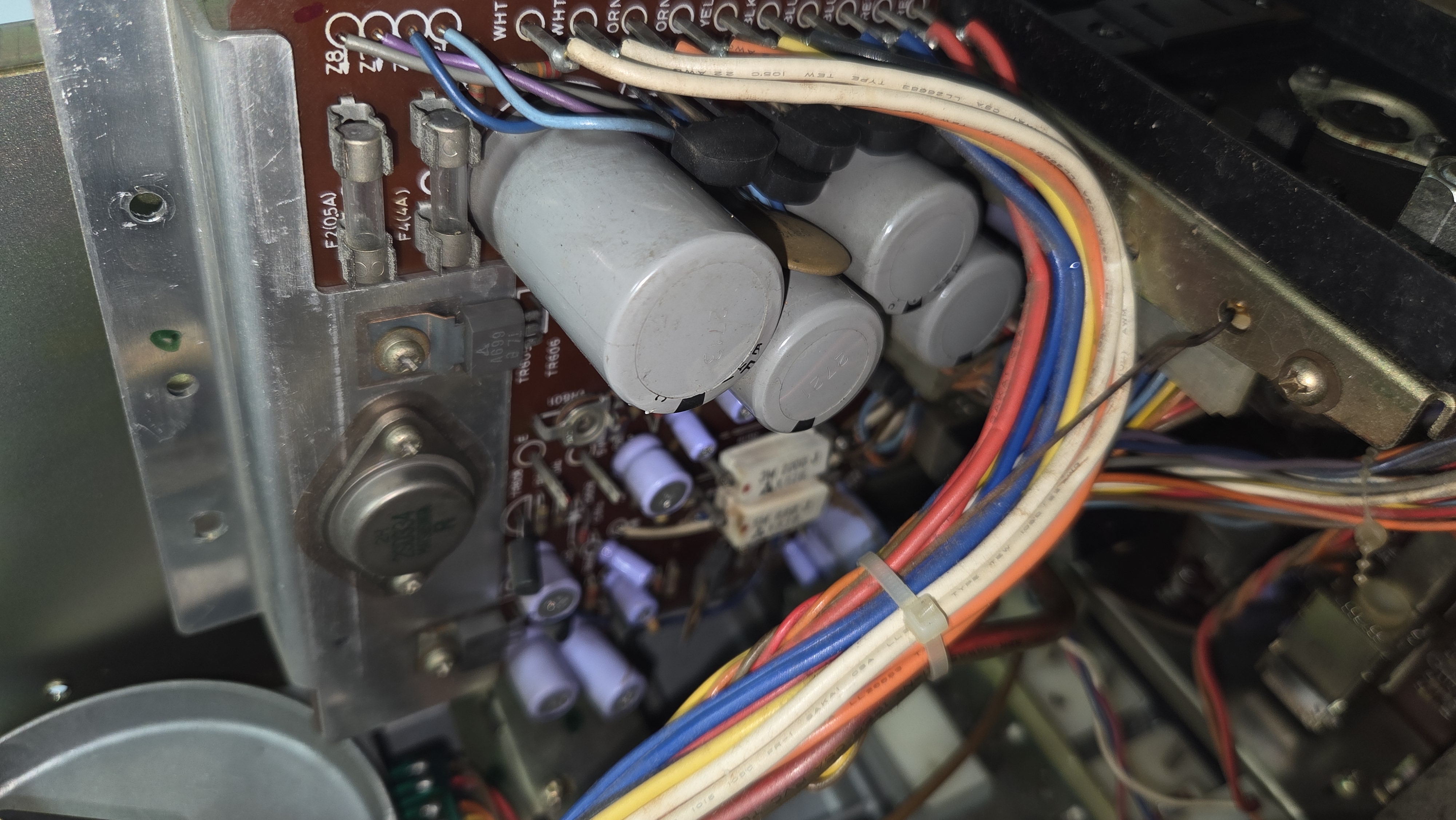

전원부 원래의 모습.

40년간 전원부를  지켜온 콘덴서들이 보인다.

전원부 부터 일본 Nichocon사와 Elna 오디오용  전해 콘텐서로 모두 교체하였다

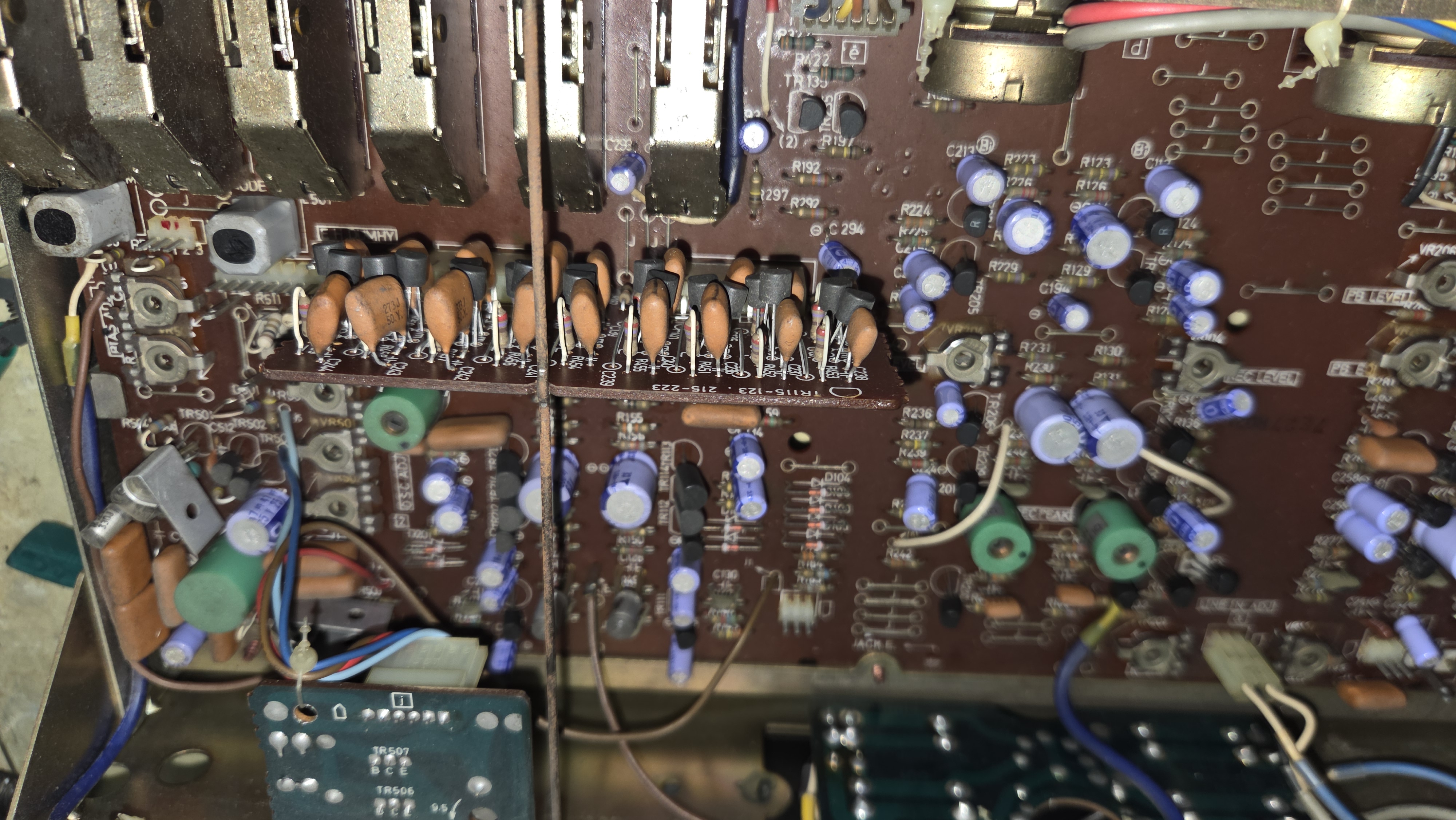

오디오 회로단의 개조 전  전체적인 모습.

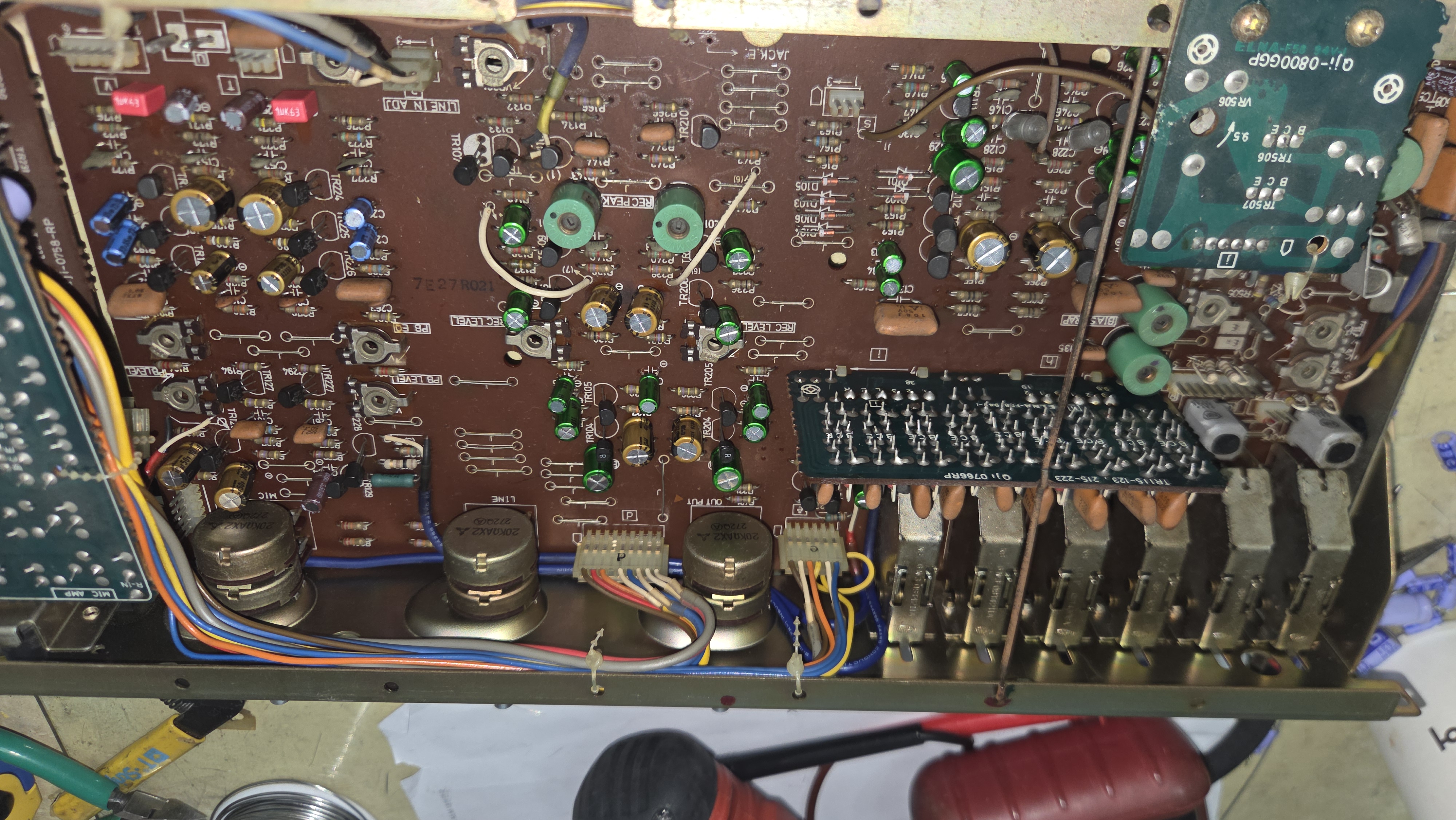

개조 후의 오디오 회로단 모습

역시 일본 Nichicon 사의 무극성 muse 콘덴서를 중심으로 하여 모두 교체하였다.

가장 중요한 커플링 콘덴서는 용량이 작은 경우 독일 Wima사의 필름 컨덴서로 교체.

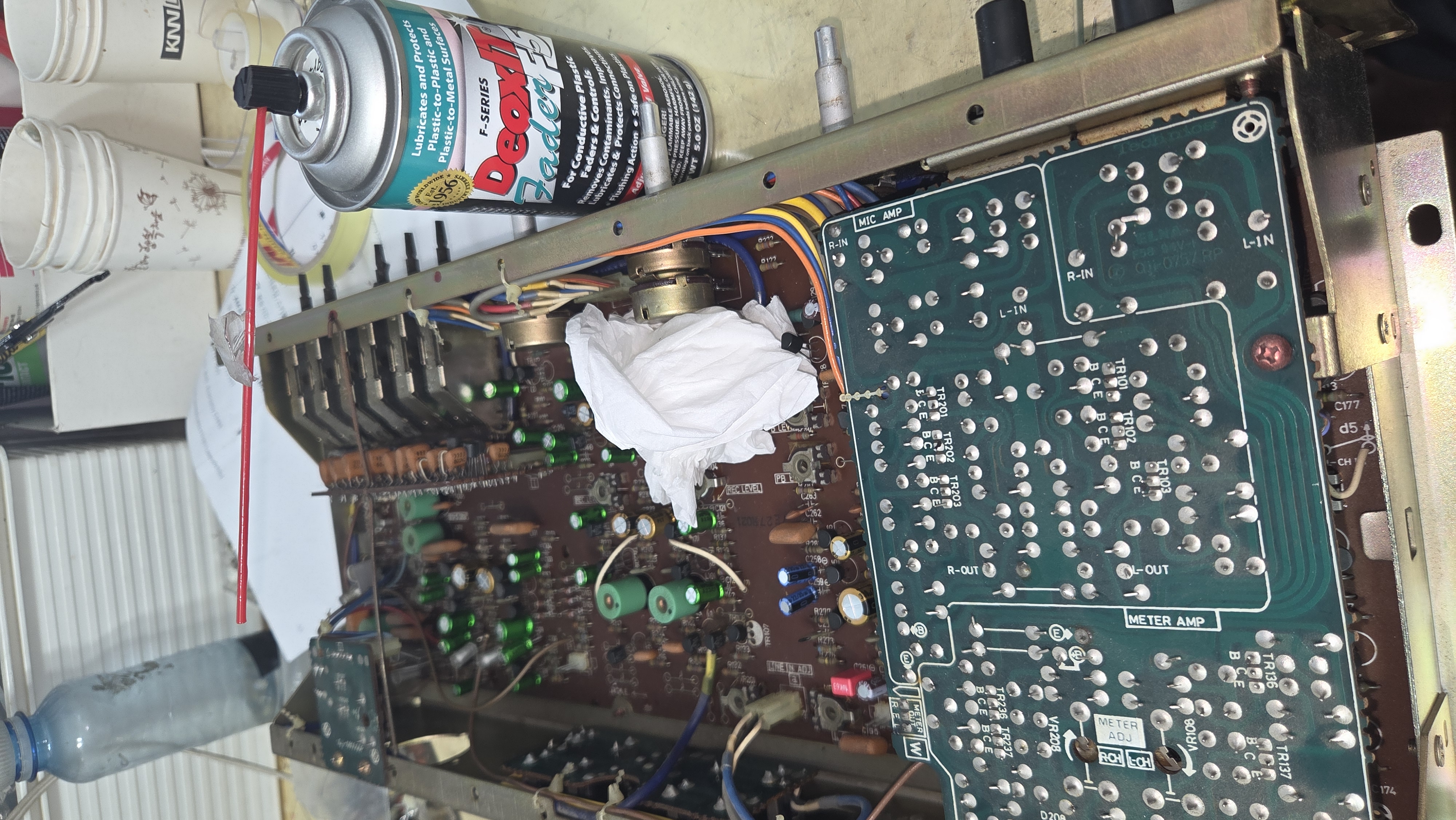

스위치 류의 접점 부위는 전용 접점부활제인 Deoxit F5로 처리하였다.

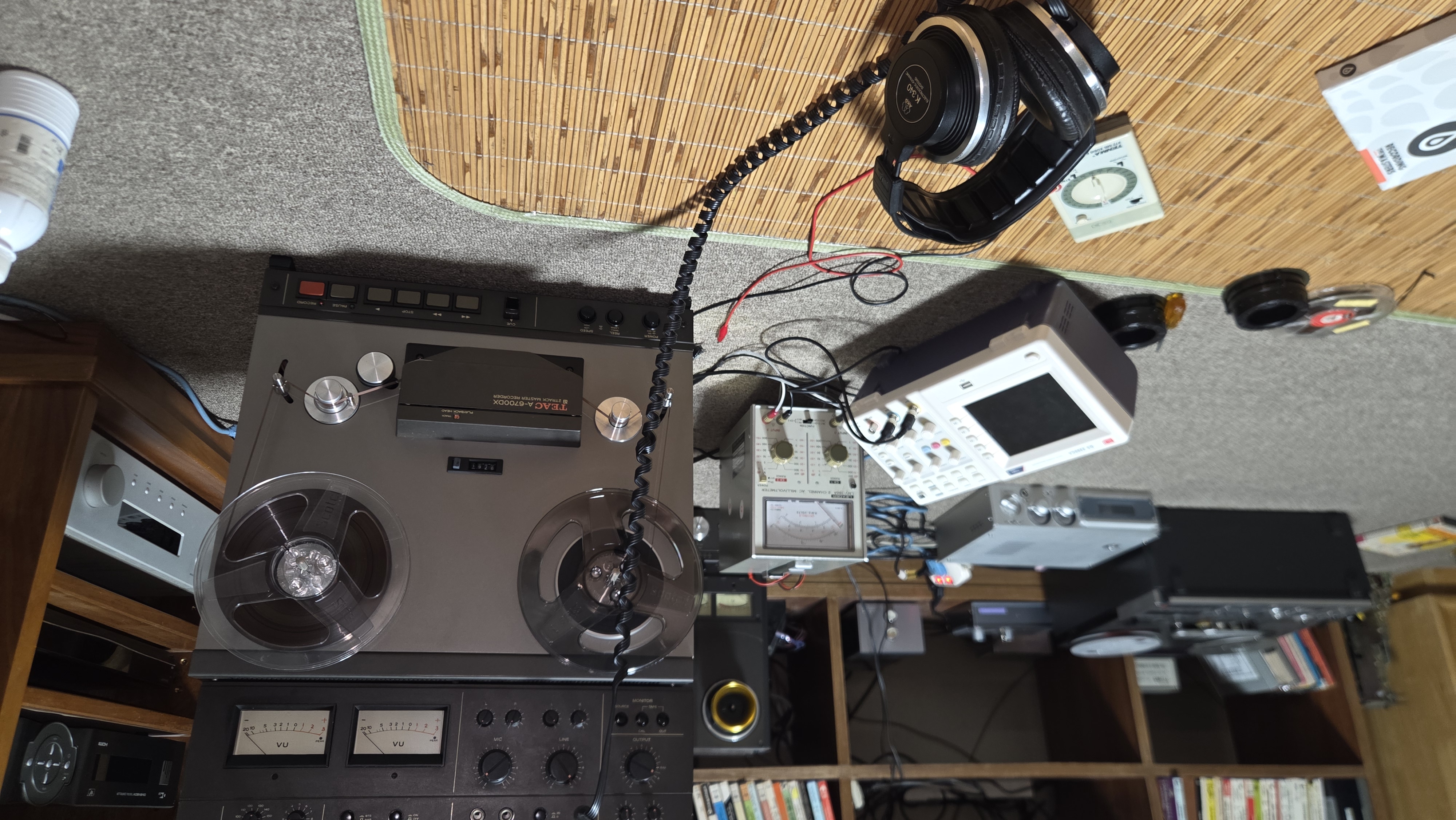

캘리비레이션을 위한 준비 모습

recapping 하면서 떼어낸 콘덴서류

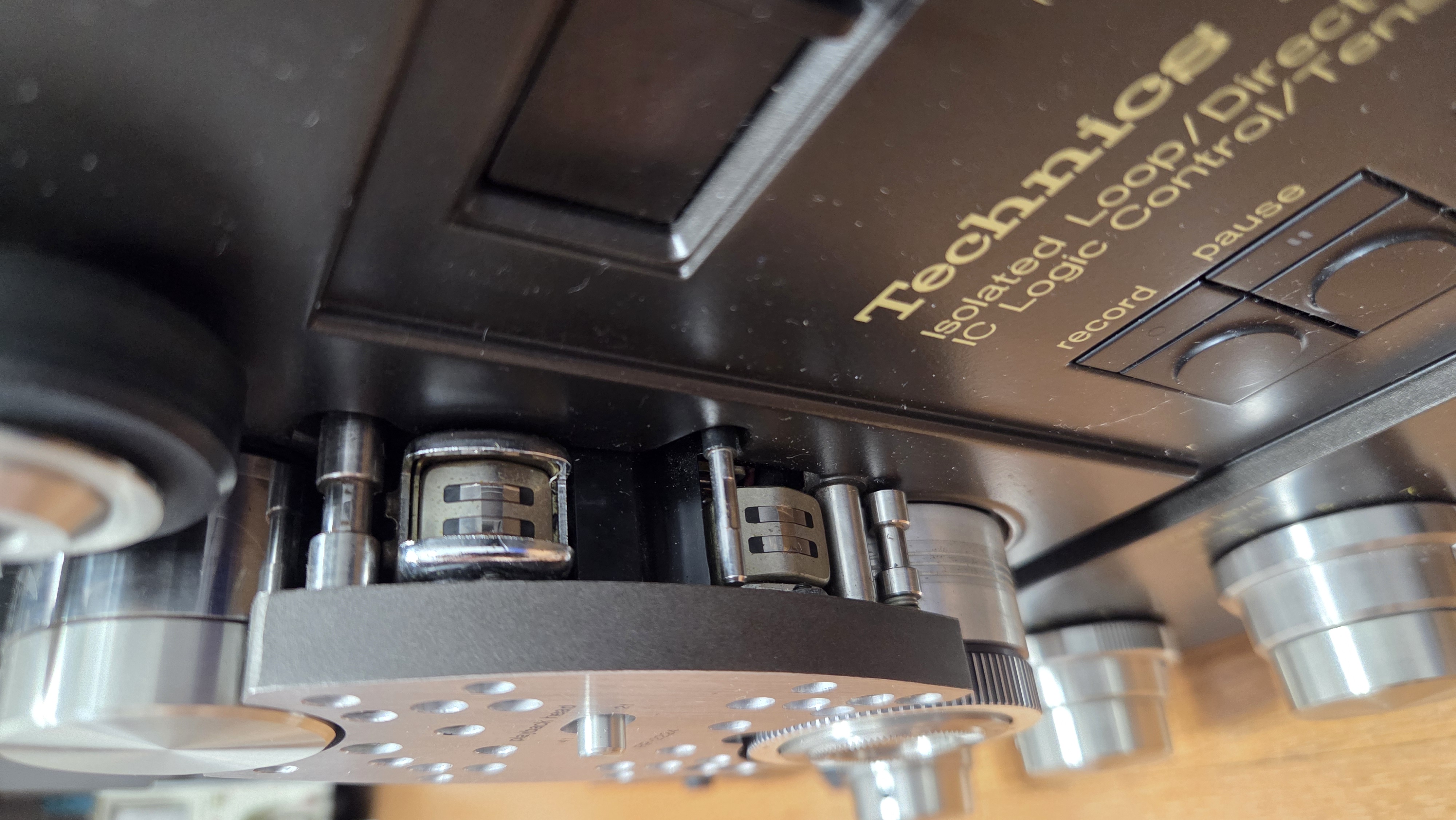

헤드의 모드는 1.5 ~ 2 mm 정도로 중급의 사용 정도이지만 최고급 오디오용 전해 콘덴서로 교체하고 캘리브레이션을 한 결과 고역 주파수의 재생 및 녹음 특성이 우수하게 되었다.

구동부 및 앰프로 분리된 프로 모델 .

2트랙 녹음 및 재생 및 함께 4트랙 재생이 가능하다.

이 모델은 일본 내수용으로만 발매되었지만 거의 같은 구성으로 Tascam 35-2란 모델명으로 해외에도 판매되었다.

처음에는 서비스 매뉴얼을 구하지 못해 애먹었지만. 타스캄 35-2로 해서 서비스 매뉴얼을 찾을 수 있었다.

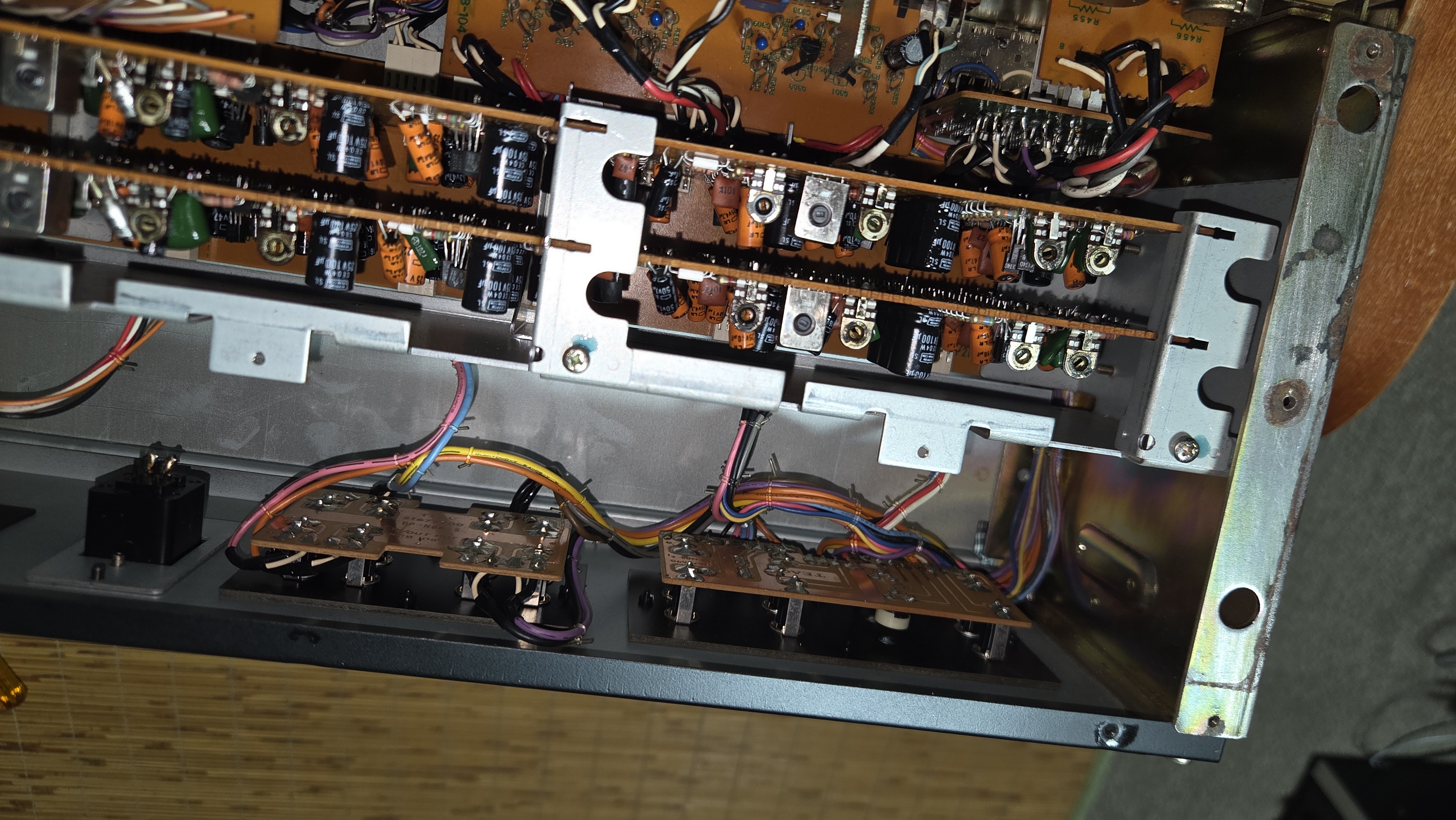

내부 엠프의 원래모습.

발매된 지 40년 정도가 지나서 전해 콘덴서의 열화가 우려되어 모두 recapping 하였다.

시험삼아 트랜스포트 부분을 자작한 진공관식 테이프 헤드와 연결해서 테스하니 아주 훌륭한 음을 들을 수 있었다.

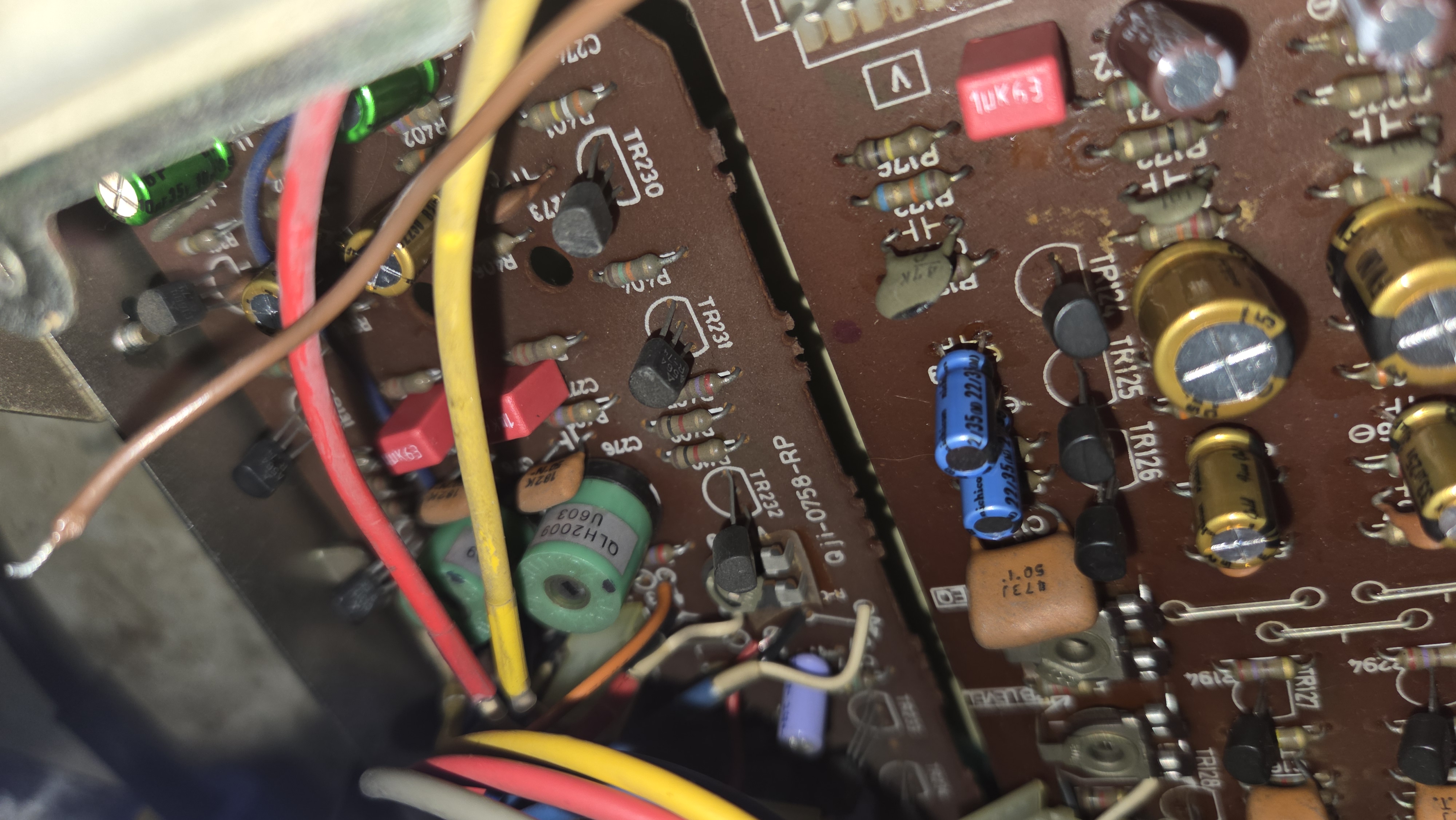

증폭부 기판.

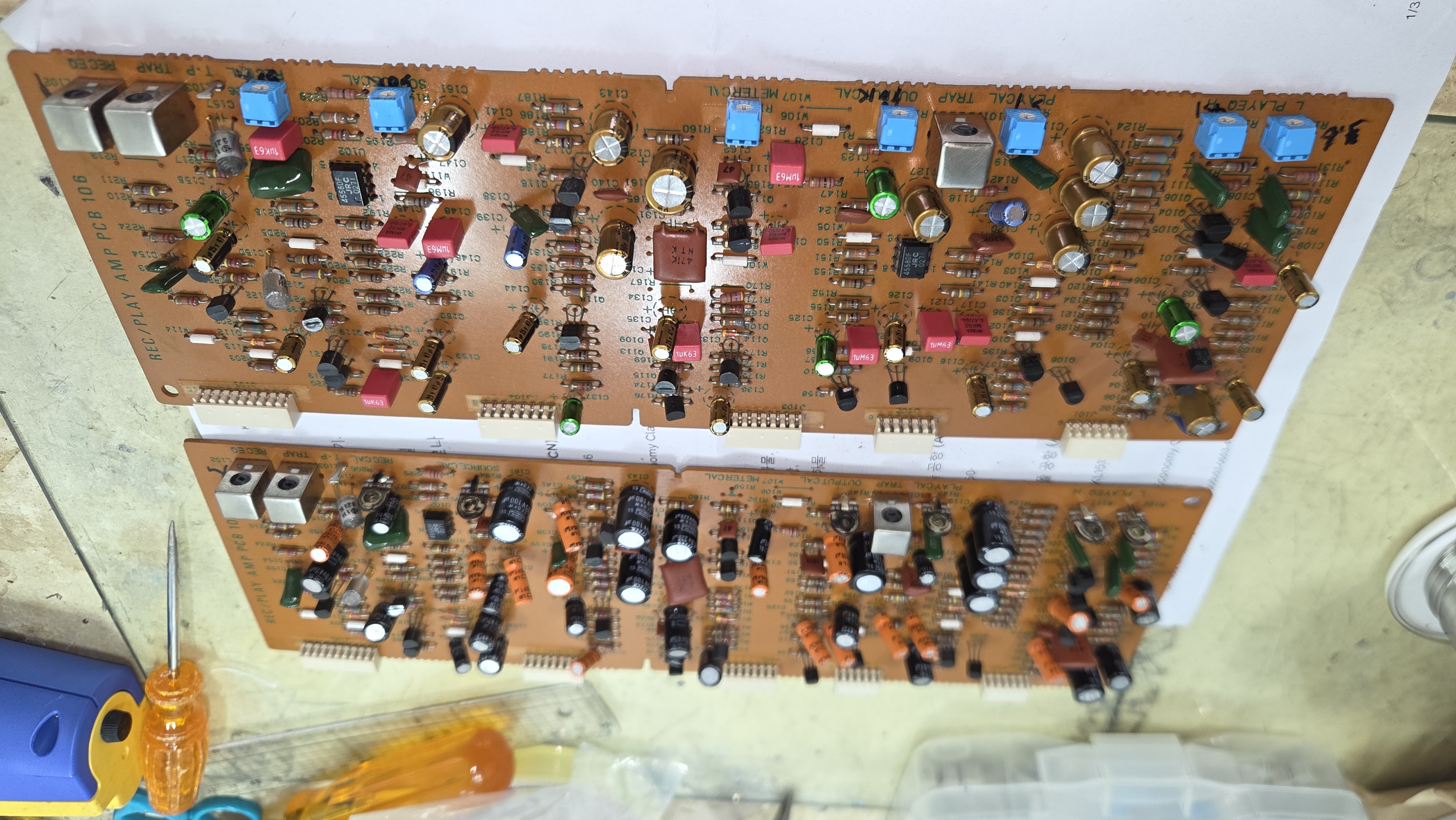

앞면이 새로운 부품을 장착한 기판. 뒷면은 개조전

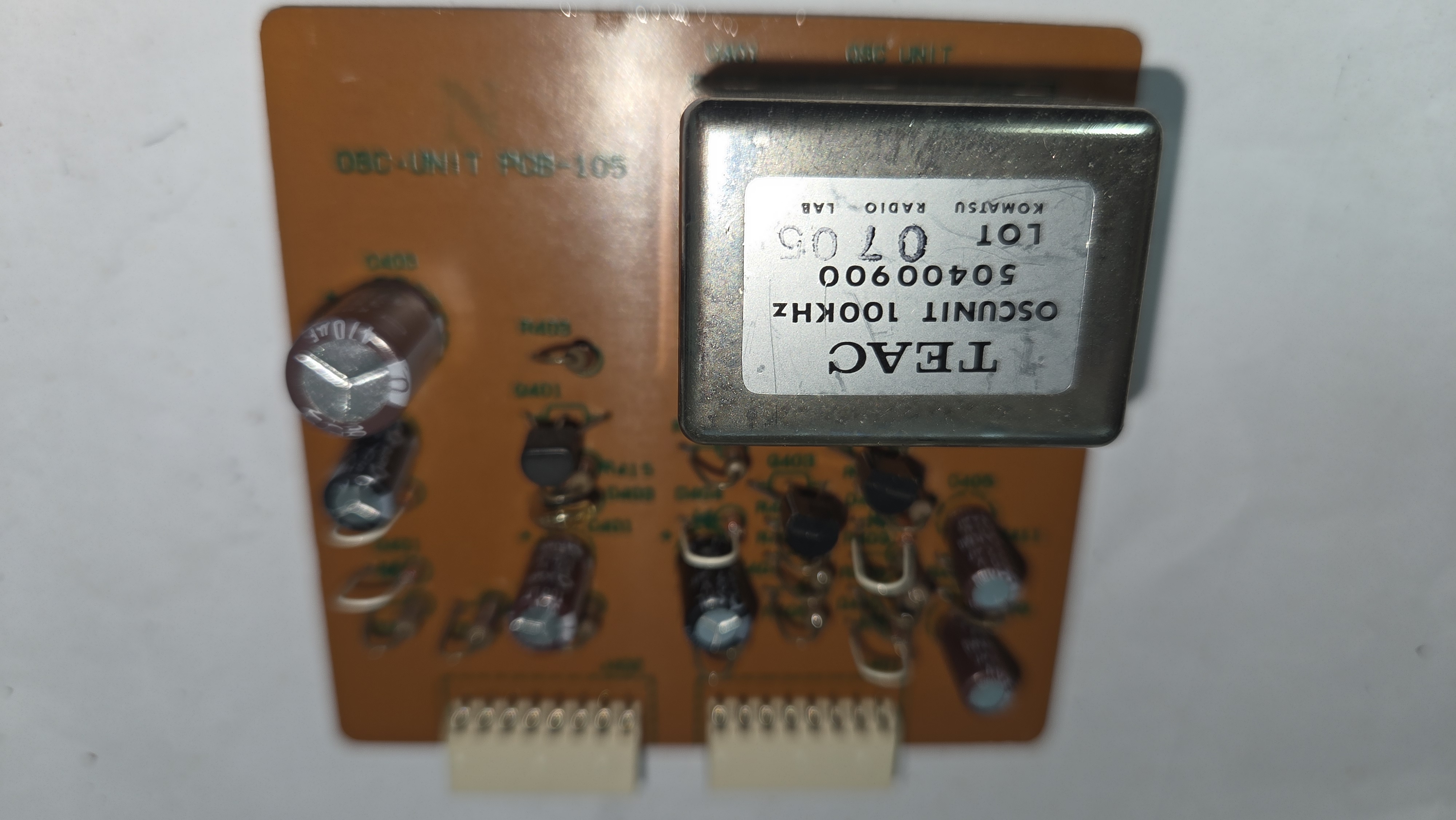

녹음 성능을 높이기 위해서 100KHz의 발진자 모듈이 사용되고 있었다.

부품 업그레이드가 모두 끝나고 장착된 모습.

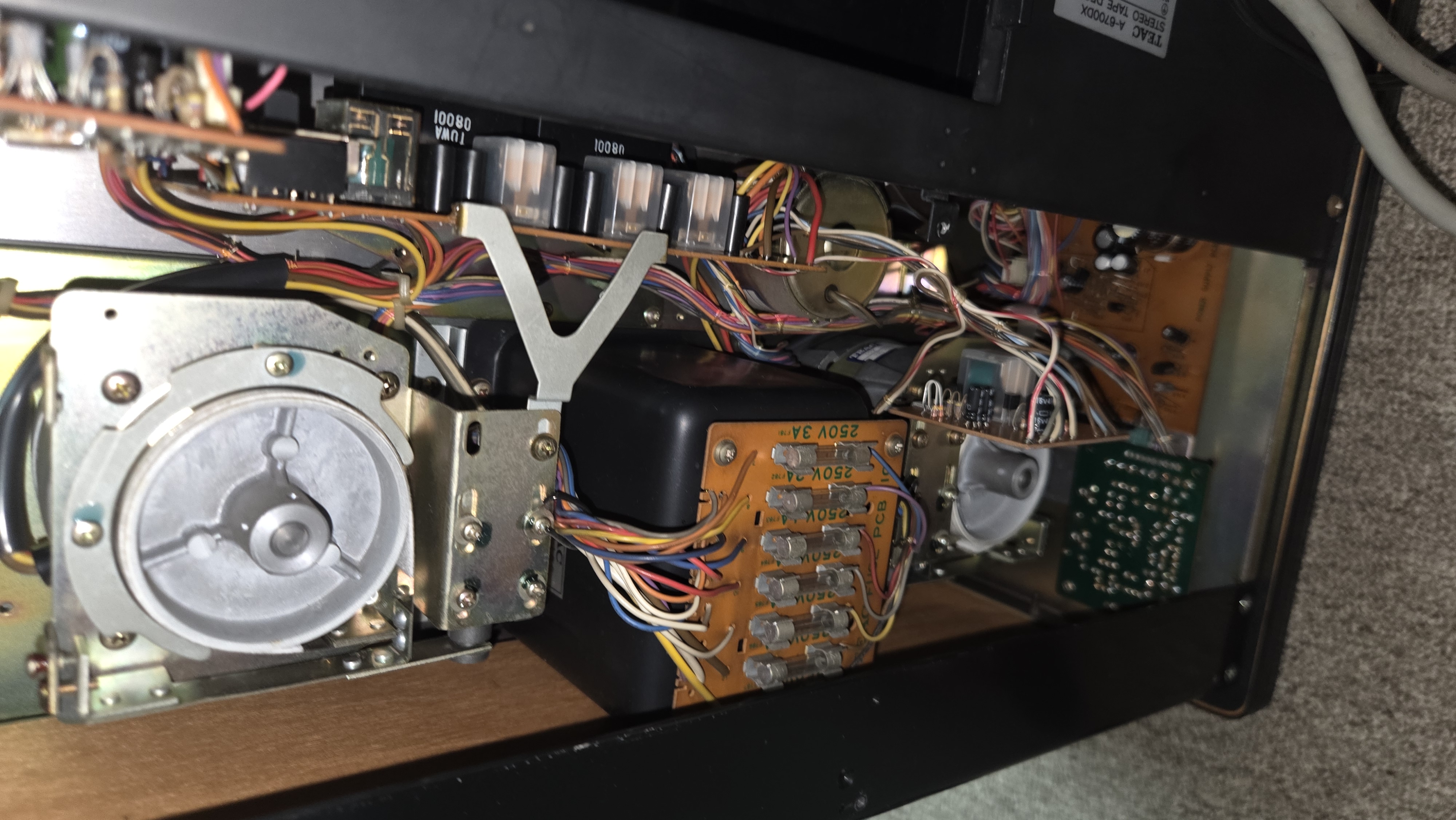

참고를 위해 밑면 사진도 찍어둔다.

테이프 속도는 옆면 패널을 열으면 조정 부위를 접근할 수 있다.

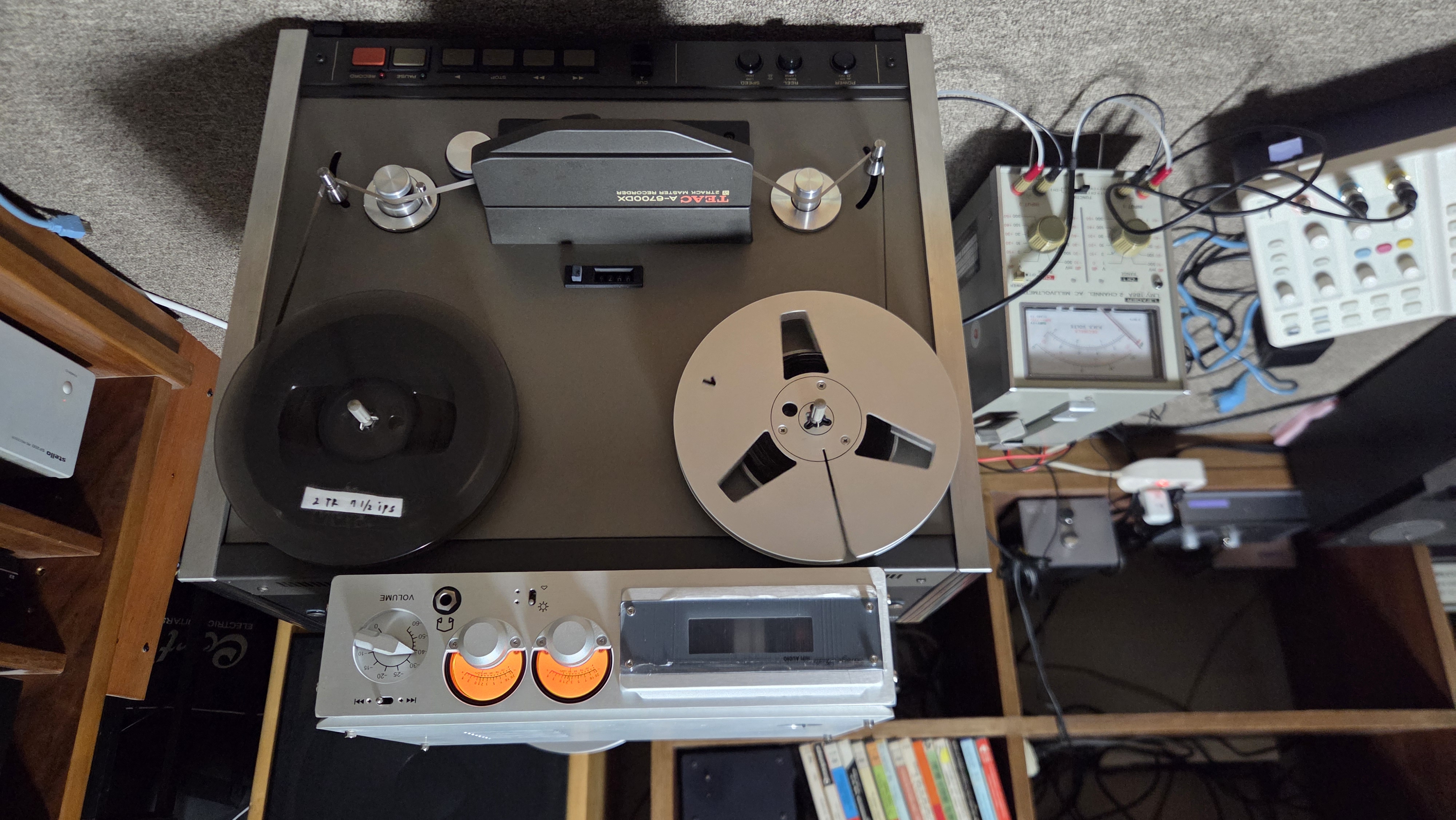

2 현상 오실로스코프와 VTMM 및 오디오 신호 발진기를 통한 캘리브레이션 셋업.
