Revox B215 upgrade circuits

Audio recording 2021. 4. 17. 10:37

Change red marked coupling cpacitors with Wima 3.3 uF/50V film capcitors or Nichicon Muse capacitors ( No polarity )

Change Multiplexor ICS for MAX 40**ACPE

special level shifting work is need for MC4066

go to www.tapeheads.net/showthread.php?t=5289&highlight=Alex+b215+4051 for more info.



Revox B215 rebuld project part 2

Audio recording 2021. 4. 14. 14:23

노출형 반고정 저항을 밀폐형 Cermet 타입의 미국 Bourns 사와 일본 Copal사의 우수한 것으로 모두 교체 하고 조정하였다.

또한 멀티 플렉서 IC 도 오디오 신호 단에 있는 것은 저잡음 저저항 것으로 모두 교체 하였는데 특히 In/out 보드에 있는

IC10에 대한 수술에 가까운 업그레이드 작업이 다소 까다로웠다. 원래는 MC14066이 사용되었는데 이를 74HC4066으로 교체 하고 전원 전압및 바이어스 전압에 대한 교정 작업을 진행 하였다. 여기에는 2개의 FET와 220K 저항이 추가 되었는데  이 MC4066의 리니어리티가 별로 좋지 않아 이 IC는 보다 고품질의 것으로 적극 교체 할 것을 권하고 있다. 이 IC는 나카미치의 드래곤 등 유명한 카세트 데크에 많이 사용되며 이 또한 교체를 권장하고 있다. 일부는 바로 1:1 교체도 가능하지만 일부 기종은 위와 같은 이른바 Level shifting 작업이 필요 하다고 한다.



 Level shifting 작업 멀티플렉서 IC 교체 와 반고정 저항 교체 등이 모두 완료된 I/O 기판



작업 완료후 전체 기판 모습



리복스 B77으로 녹음된 릴 테이프를 복사하여 듣는 용도로 주로 사용하고 있다.



Revox B215 rebuld project part 1

Audio recording 2021. 4. 5. 09:53

Revox B77과 PR99 릴 테이프 데크의 성공적인 리빌드 프로젝트가 완성된 후에 레트로 열풍으로 다시 인기를 타고 있는

카세트 테이프 데크에 대한 관심이 많아져 같은 계열의 Revox B215 카세트 데크에 대한 리빌드 작업을 1차로 진행 하였다.

Revox B215를 선택한 이유는 기판이 모듈화 되어 있어 리빌드 및 수리작업이 쉽고 구동 메커니즘이 4개의 모터를 모두 PLL 로직 제어를 하는 가장 우수한 형태를 가졌기 때문이다. 기본기 성능이 가장 우수하다고 할 수 있다. 거의 모든 카세트 데크에서 볼 수 있는 고무 벨트가 1 개도 없다는 점이 특히 마음에 들었다.



가장 시급한 것이 35년 이상 되어 노후화가 현저히 진행된 전해 콘덴서를 모두 교체 하는 일이다.  회로도를 보아 오디오 신호 단에는 Wima 필름 콘덴서로 바꾸고 전원 부분에는 일본 니치콘사의 오디오 그레이드 콘덴서 중 가장 고급인 Muse 계열 것으로 그리고 트랜지스터의 바이어스 전압 유지용의 전해 콘덴서는 국산 삼영 콘덴서로 교체 하였다.



전원부와 마스터 콘트롤부 회로 기판. 왼쪽의 파란색 대용량 콘덴서 3300uF/50V로 교체 된 상태인데 원래는 2200uF/40V 독일 ROE 전해 콘덴서가 있었는데 이것이 Short를 일으켜 기판 일부 기능을 마비 시켰다. 반드시 우선 교체 해야 하는 부분이다.

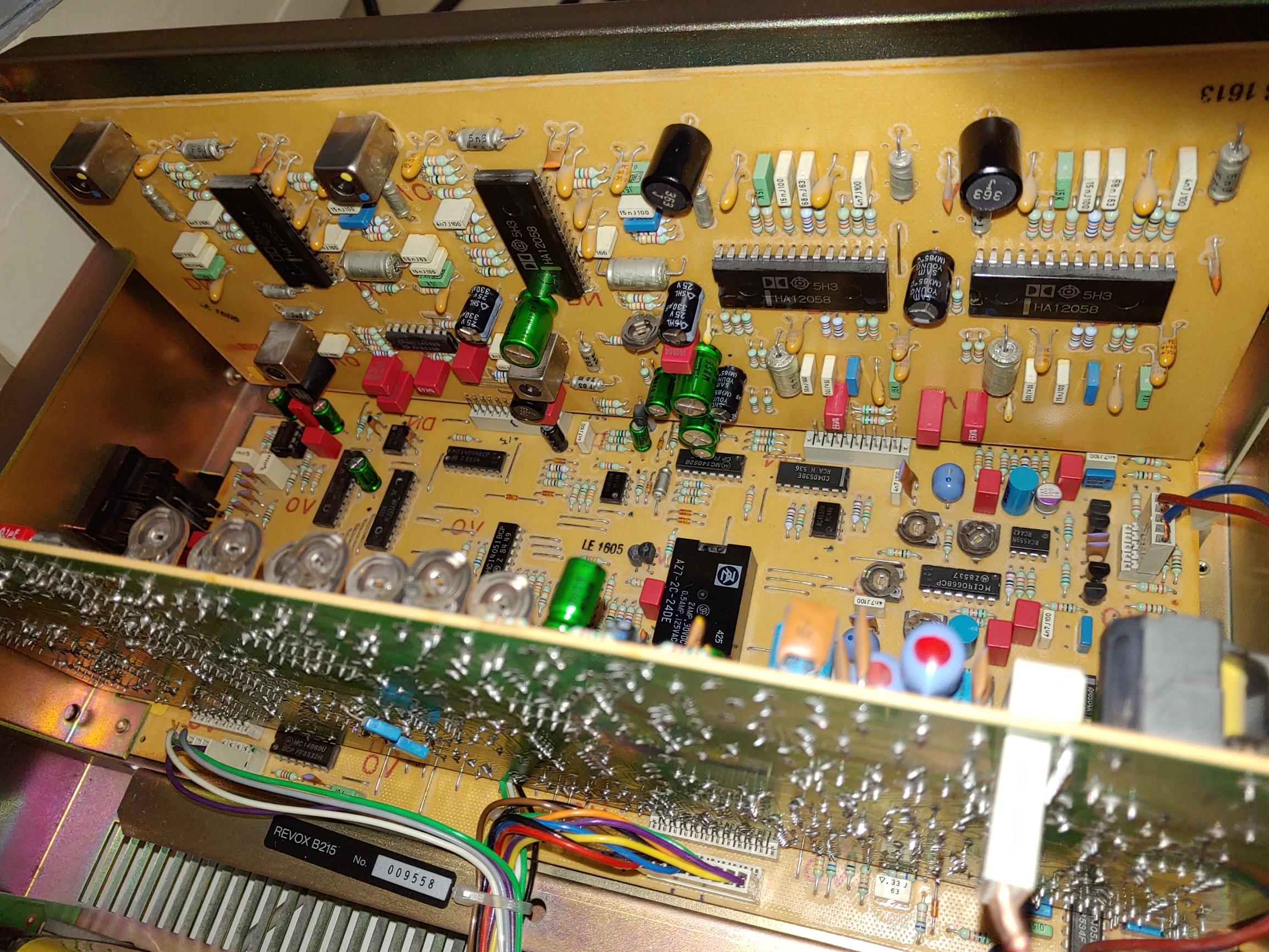

레코딩 기판 . 콘덴서 교체 후 모습

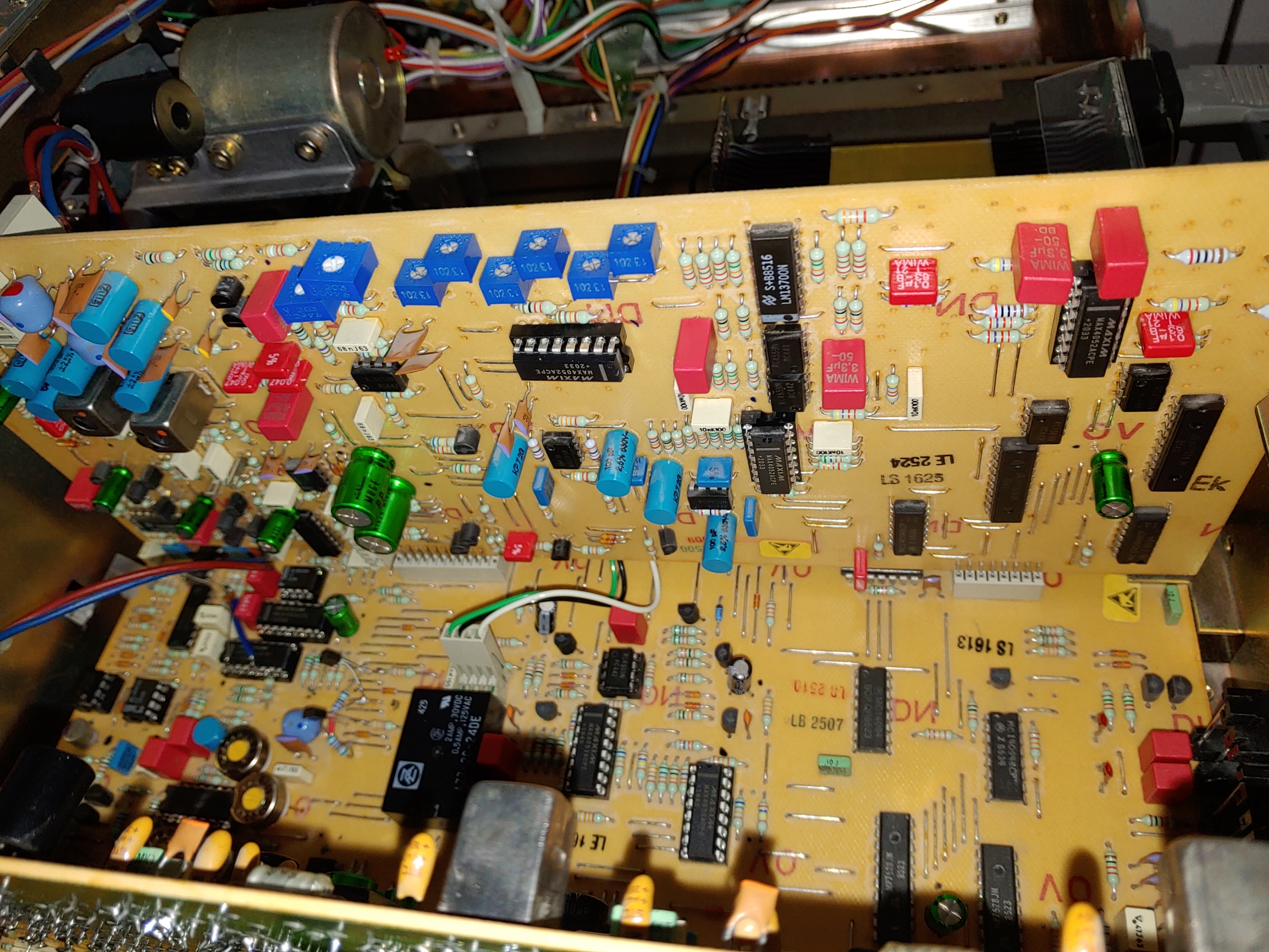

오디오 I/O 기판 . 콘덴서 교체 후 모습

콘덴서 교체 후의 여러 모습. 음질이 비약적으로 좋아졌다.
