리복스 B77 및 PR 99 개조/ 성능 향상 작업 내용

Audio recording 2021. 5. 5. 13:04

오디오 관련 5개 보드 중

  1. 음질에 큰 영향을 주는 Repoduce boardRecording board 는 새로 만든 보드로 교체

- 금도금 에폭시 글래스 PCB

- 증폭율을 수작업으로 측정하여 페어로 매치한 Can type 트랜지스터 사용

- 하이엔드 오디오용 전해 콘덴서와 유기 폴리머 콘덴서 및 독일 Wima 사의 Film 콘덴서 사용

- 일본 Copal 사와 미국 Bourns 사의 정밀 Potention meter 사용

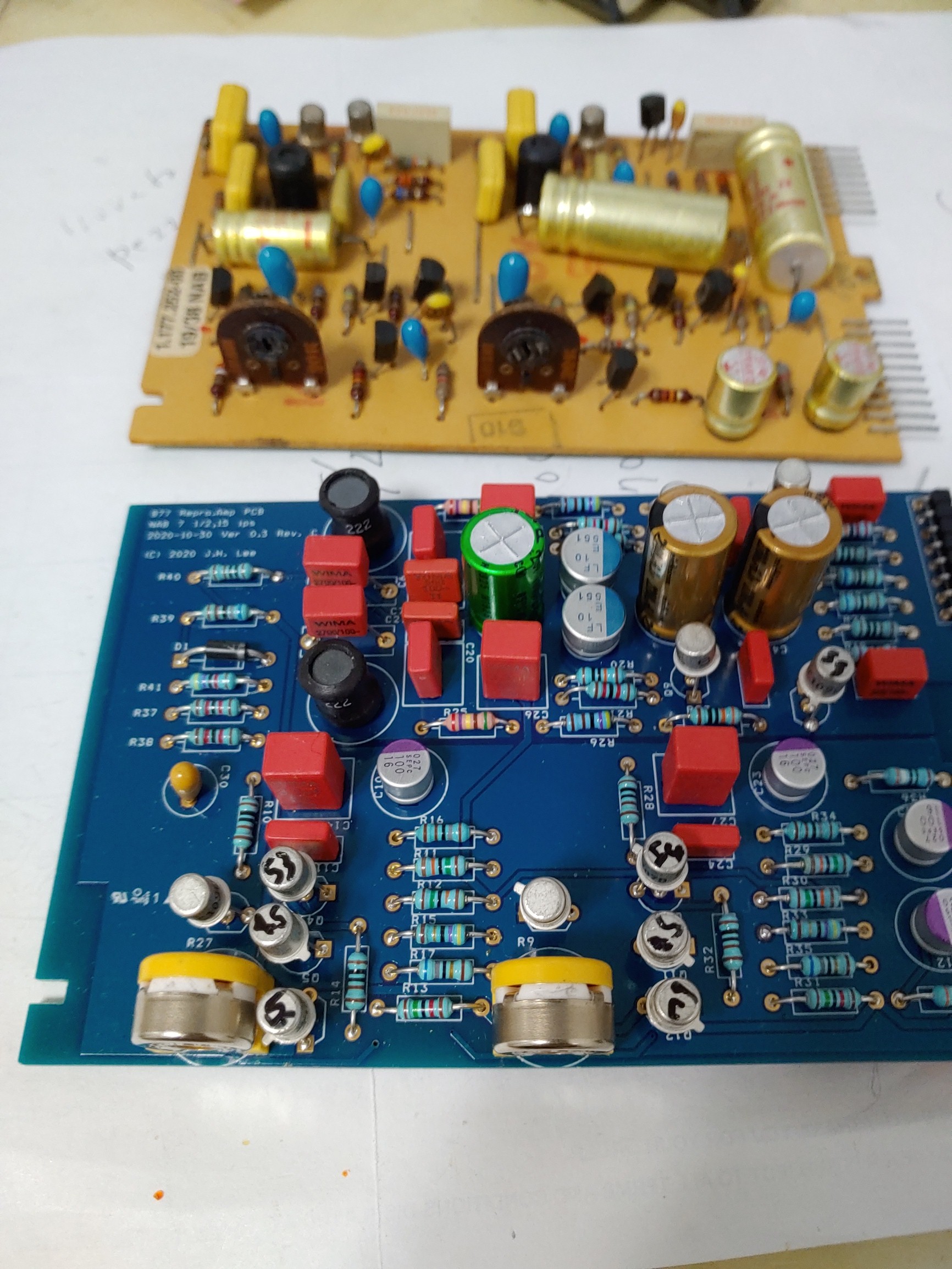

원래 Reproduce 보드와 신형 보드

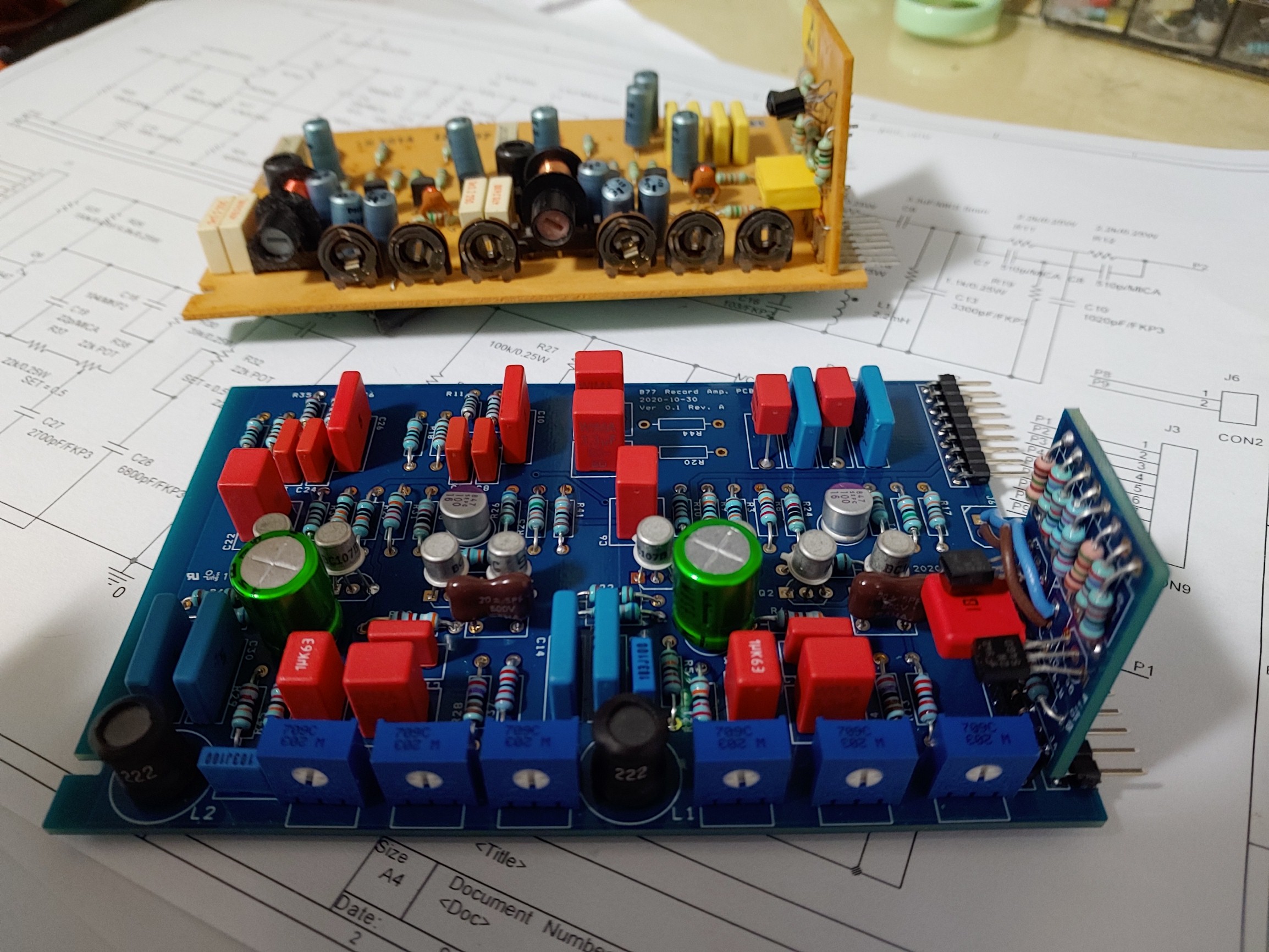

원래의 recording 보드와 신형 보드



3. 나머지 3개 오디오 신호 관련 보드  는

- 오디오 신호단의 커플링 콘덴서는 독일 Wima 사의 Film 콘덴서로 전량 교체

- 전해 콘텐서는 신형 으로 전량 교체

- 반고정 저항은 내장형 고정밀 저항으로 전량 교체

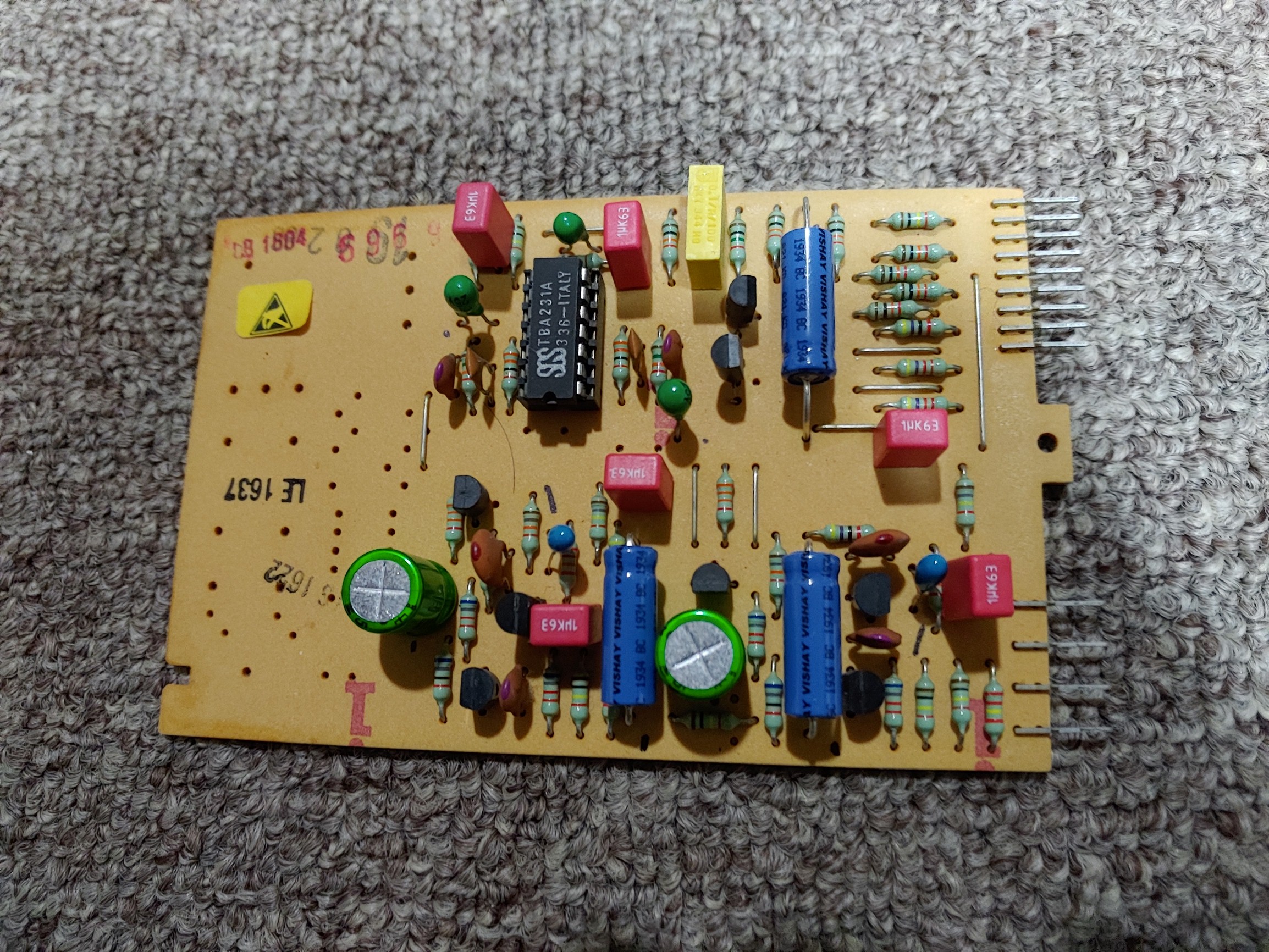

개조된 input board

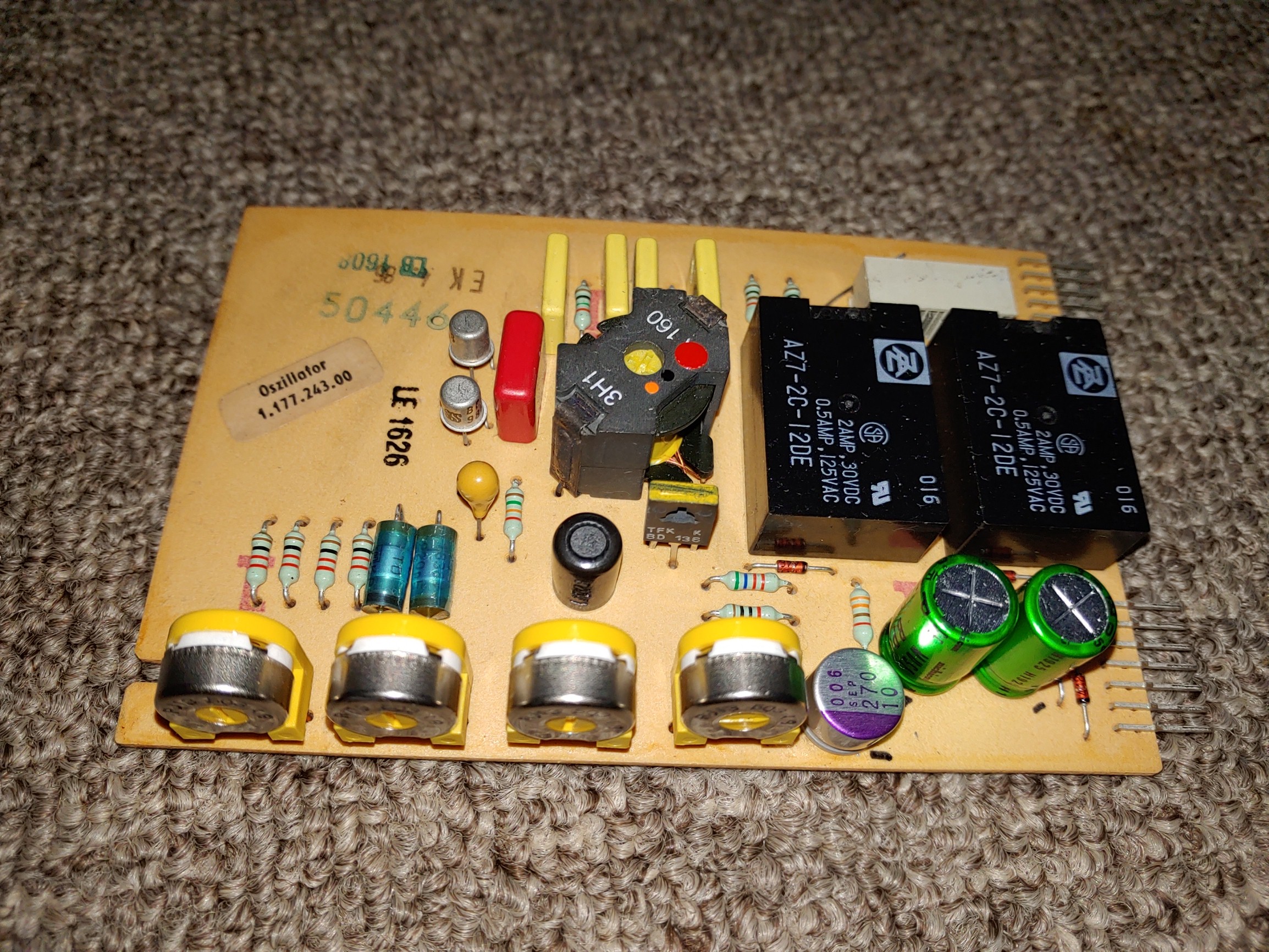

개조된 osicllator  board

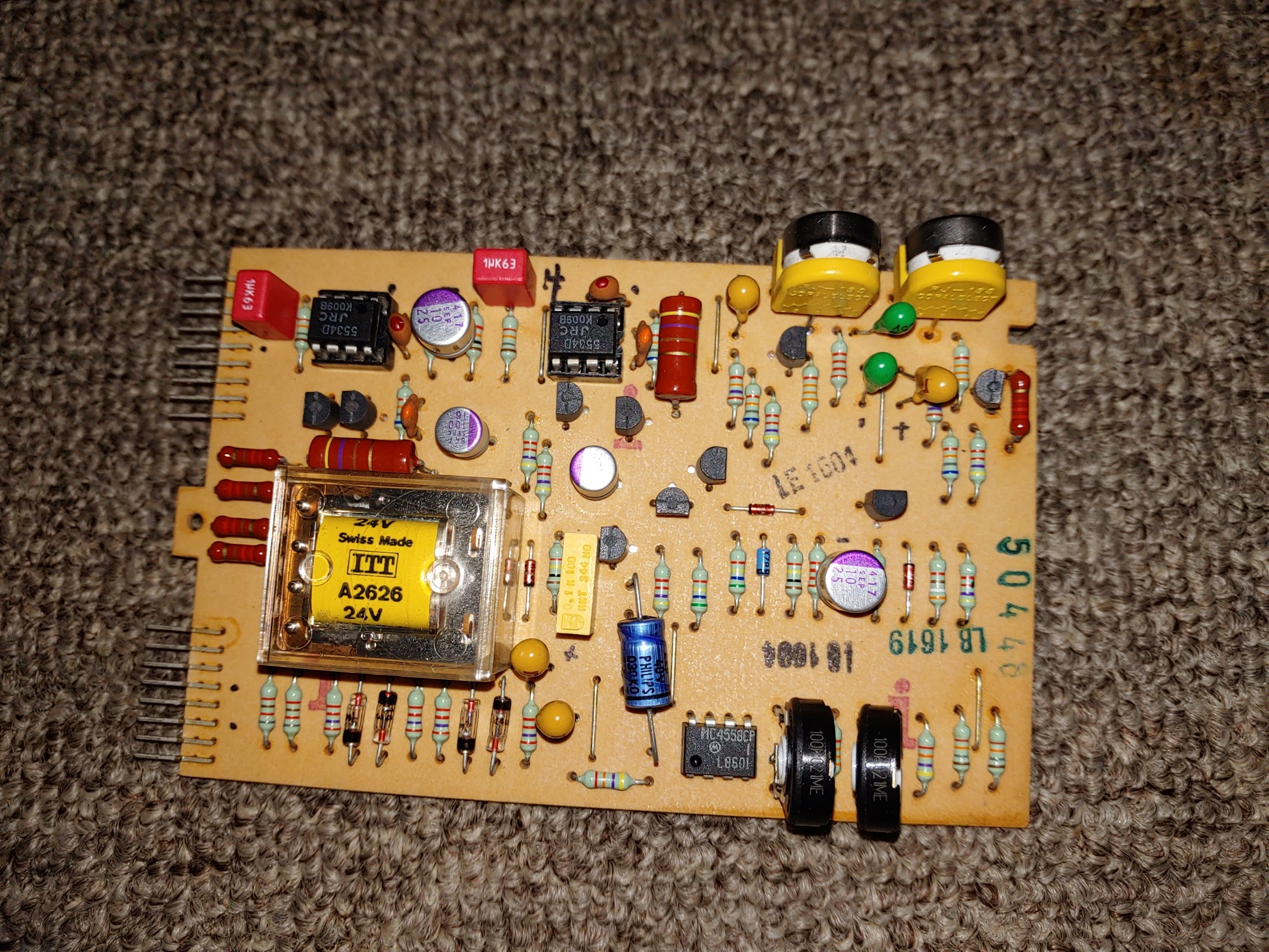

개조된 monitor  board

4. 파워단의 전원 코드를 접지 핀이 있는 3핀 타입으로 교체

( 현재는 특수한 2 핀 타입이어서 전용 코드 이외는 사용 불가 )



5. 전원부와 콘트롤 로직 회로 의 전해 콘텐서는 신형 으로 전량 교체 및 반고정 저항도

고정밀 저항으로 전량 교체



6. 내부 전체 청소 접점 체크/부활제 도포



7. 캡스턴 모터 분해 소제 및 새로운 윤활유 도포



8. 2개의 릴 모터 완전 분해 , 청소 및 베어링 4 개 전량 교체 ( 스웨덴의 SKF 사 제품 )

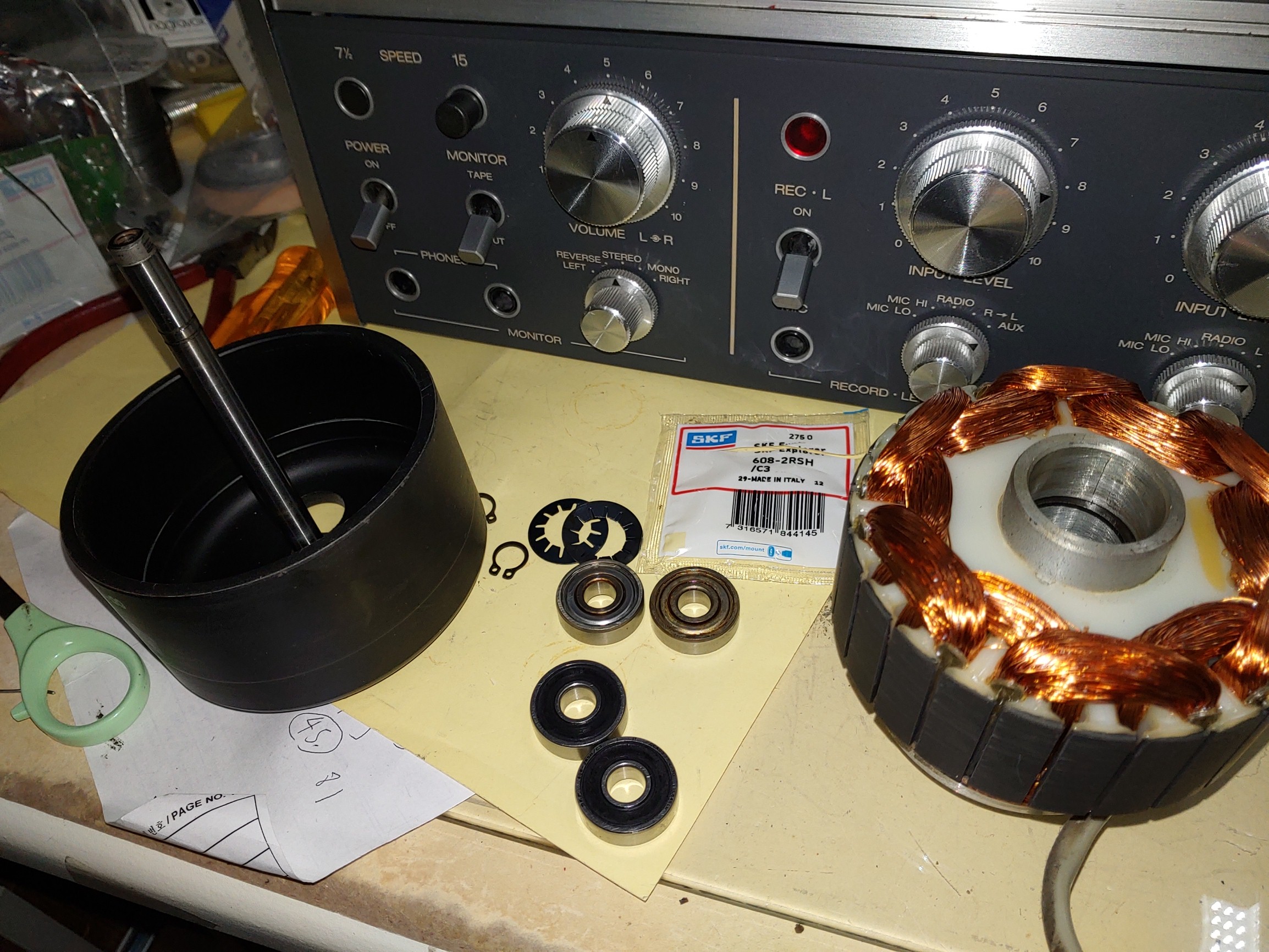

릴 모터의 분해/소제및  볼 베어링 신품으로 교체

9. 릴 테이프 가드 완전 분해 , 청소 및 베어링 교체 ( 필요시 )



10. 핀치 롤러 신형으로 교체

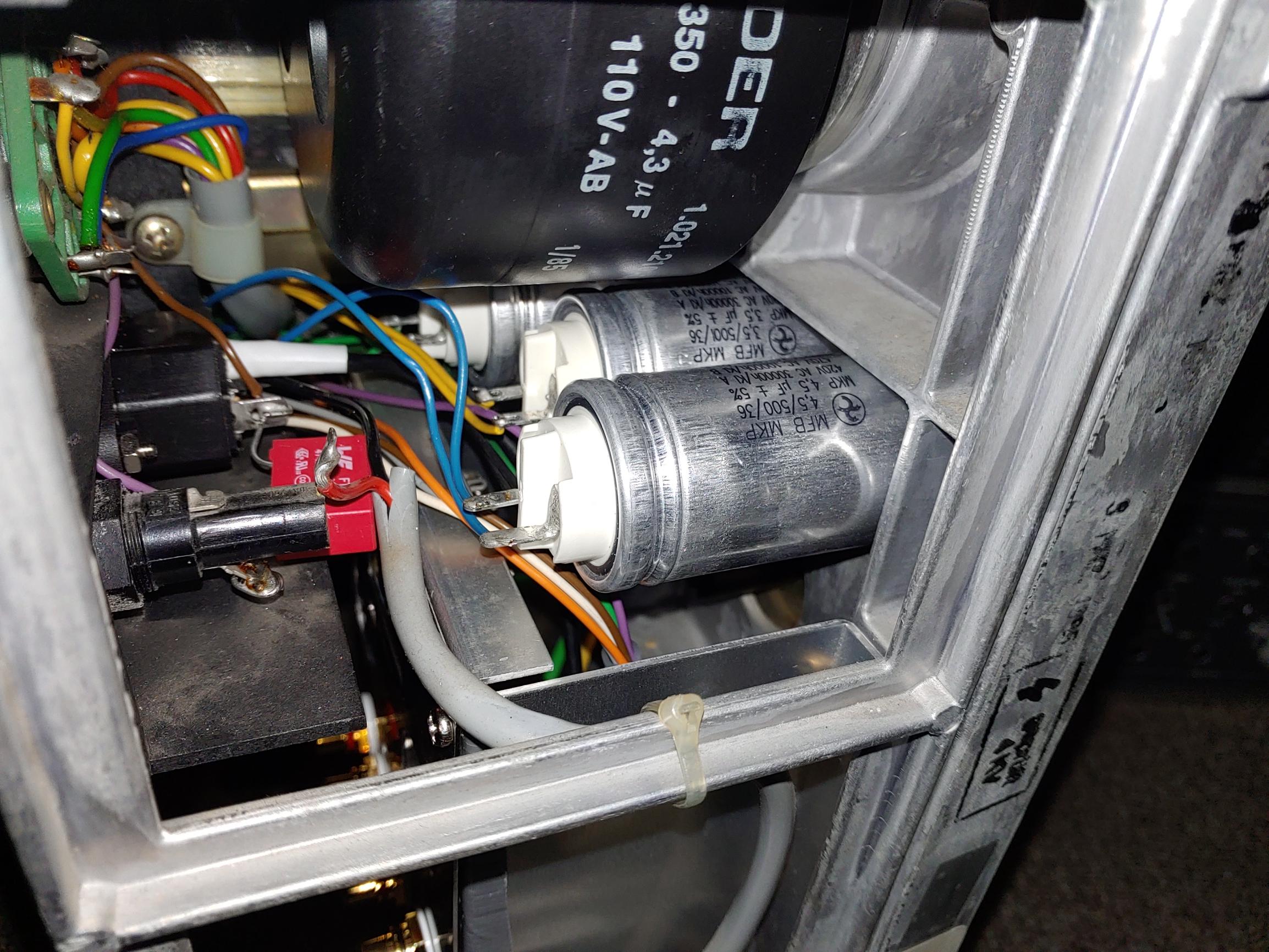

11. 모터 구동용 3개의 AC 콘덴서 신형으로 교체,  폭발의 위험이 있는 RIFA 안전 콘덴서 제거및 신형으로 교체

12. 재생 및 녹음 아지무스를 포함한 각종 캘리브레이션 실시

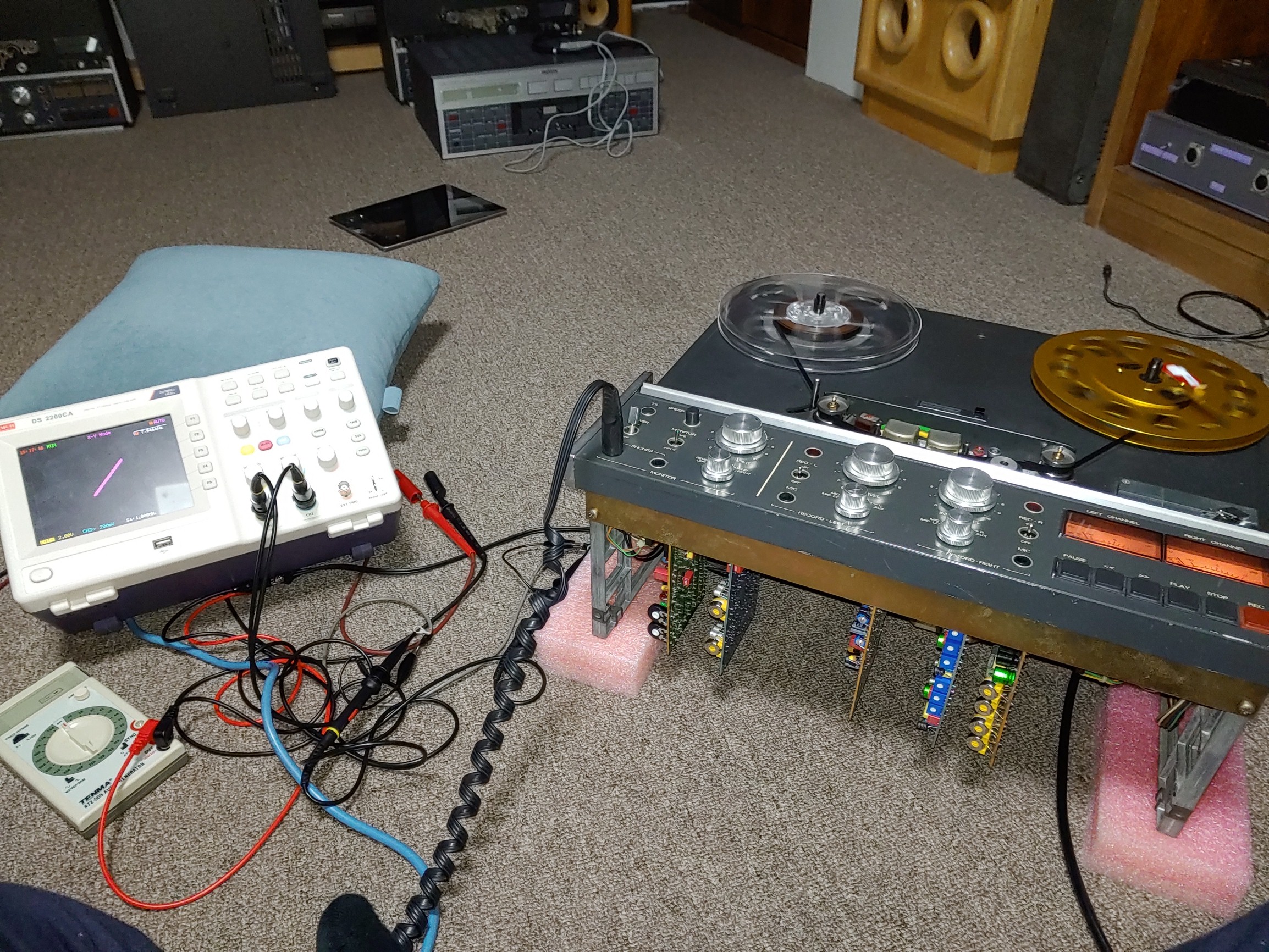

재생및 녹음 헤드의 아지무스 조정



13. B77 뒷면 판넬의 RCA 입출력 단자를 신형 금도금 단자로 교체 하고 간격을 넓혀 현재 많이 사용되는 오디오용 굵은 직경의 케이블도 사용 가능케 함.

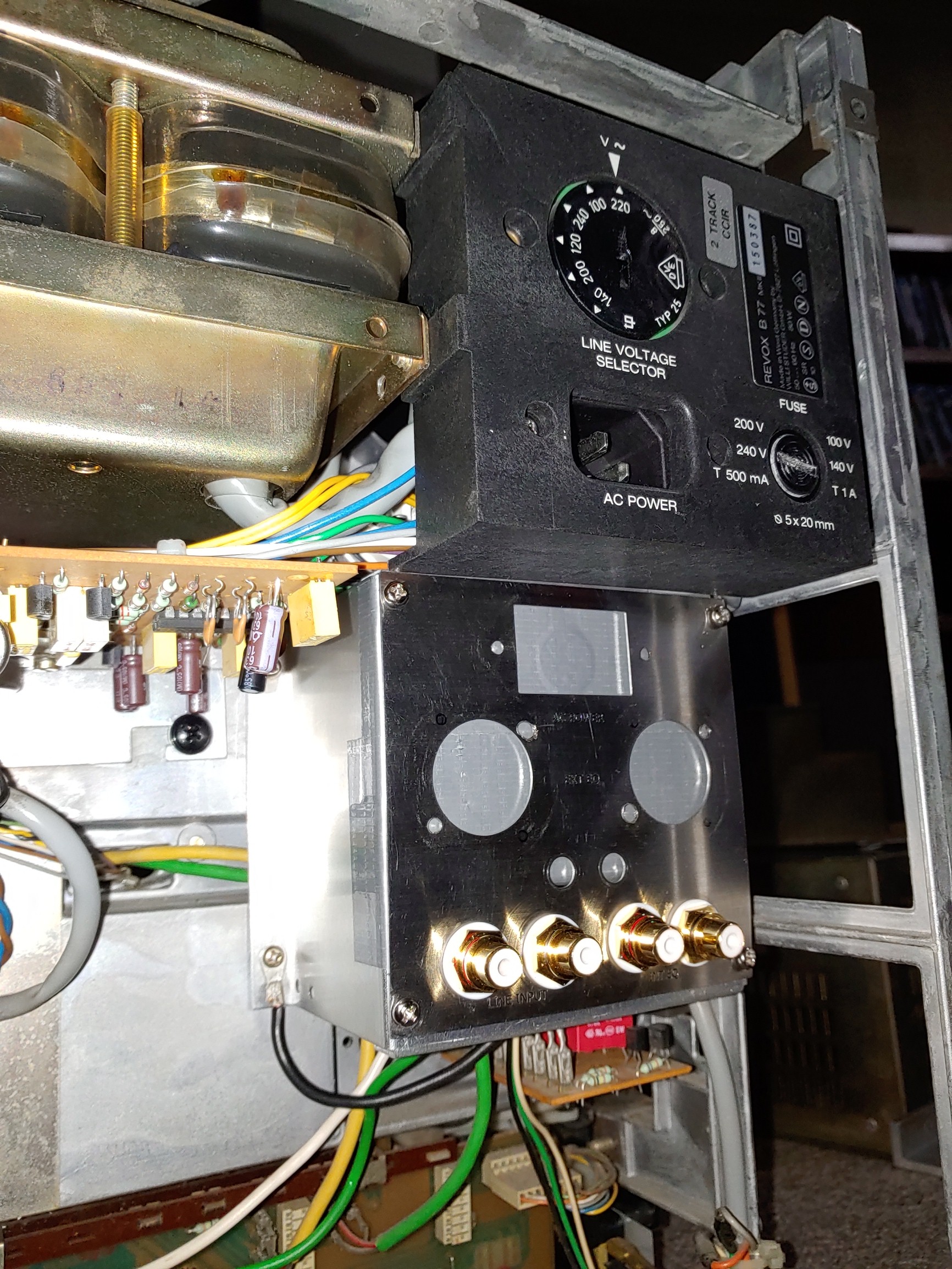

3핀 전원단자로 교체 및 간격을 넓힌 입력및 출력 금도금 RCA 단자



총 개조비 :135만원 ( 3년간 무료 AS 보장: 부품비는 제외 )



문의 : 010 6773 5828
