Studer A807 수리 및 캘리브레이션

Repro 포지션에서 재생이 안되고
Sync 포지션에서만 테이프 재생해야 된다고 해서 수리 의뢰 받았다.

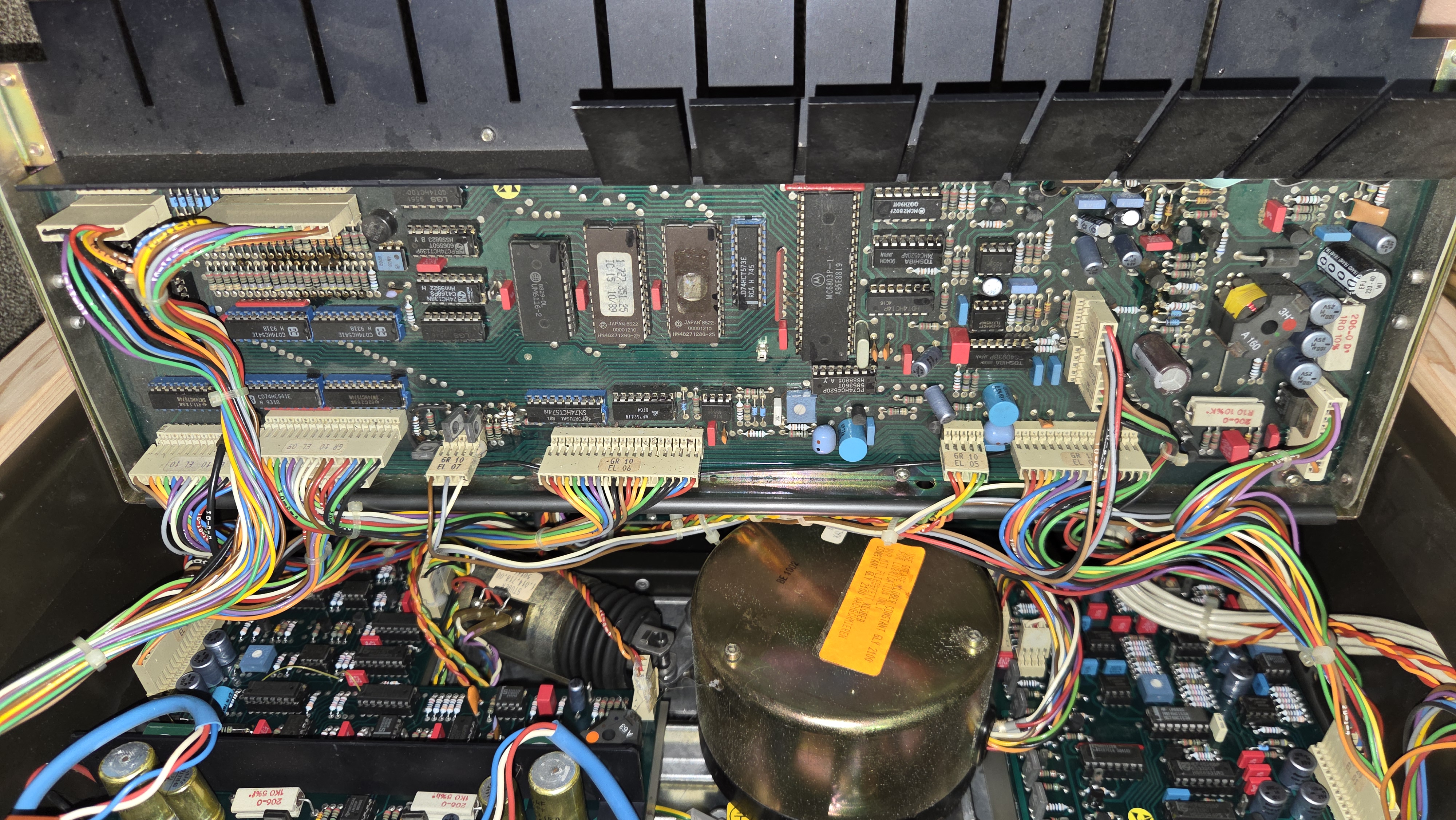

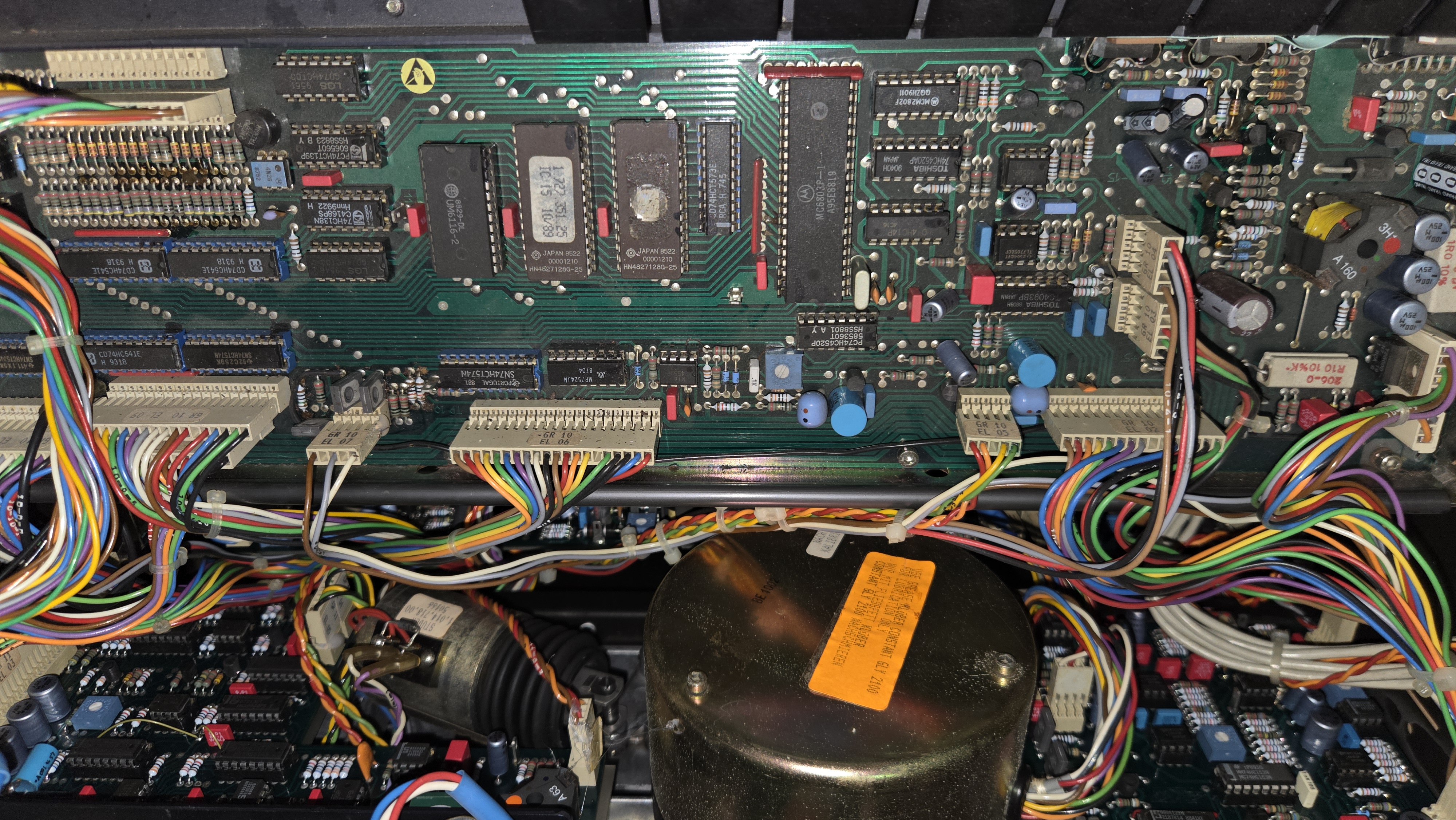

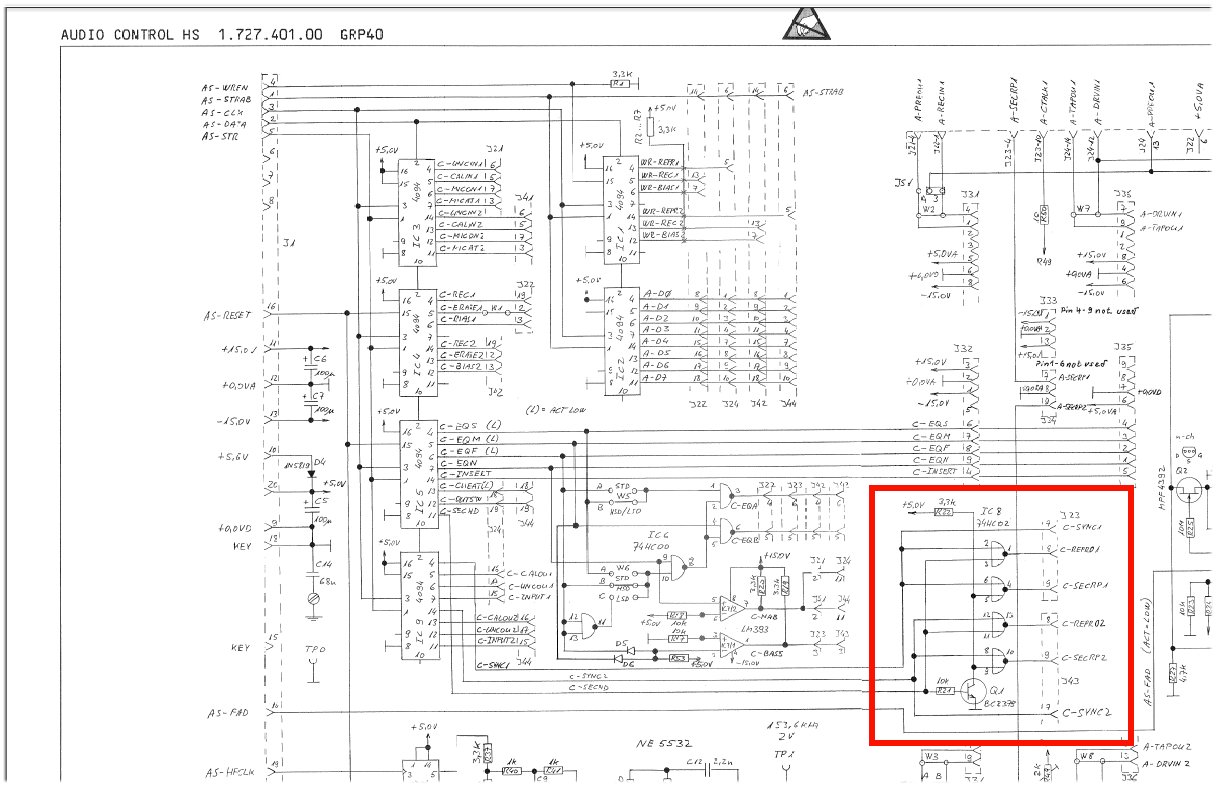

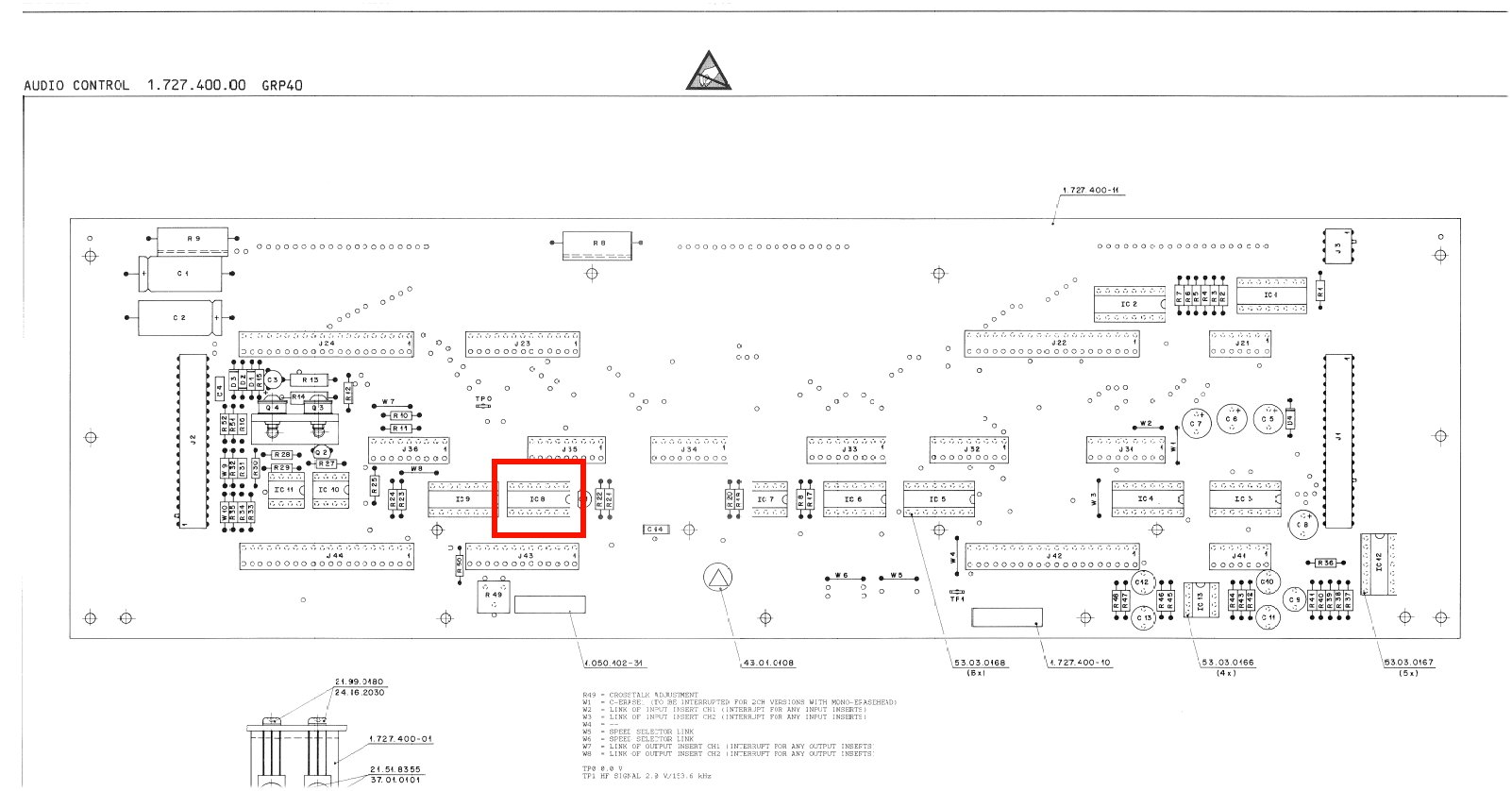

이틀간의 회로 분석과 계측기을 통해 Audio Control board의 74HC02라는 논리 IC의 고장임을 알아내 이를 교체함으로써 수리 완료하였다.

수리 완료 후 15 ips에서 CCIR과 NAB 그리고 7  1/2 ips에서 NAB mode에 대해서 각각 재생 및 녹음 레벨, 고주파 주파수 특성 등의 캘리브레이션을 실시하였다.

이제 재생은 완벽하게 되고 녹음도 들어온 신호와 똑같이, 귀로 구별할 수 없을 만큼 똑같이 녹음됨을 확인할 수 있었다.
