Revox B77 4 track overhaul,Upgrade 및 캘리브레이션 2024년 10월 12일

Audio recording 2024. 10. 13. 11:57
728x90

홍천에 계신 분으로 부터 Tascam 32와 같이 의뢰 들어 온 기기.

외부 및 내부 상태가 깨끗한 편이다.

녹움시 잡음이 끼는 증상이 있어 이 기회에 전반적인 오버홀과 업그레이드 및 캘리브레이션을 주문하셨다.

점검해 본 결과 헤드 마모 상태도 평탄해진 부분이 2mm 정도로  괜찮은 편이어서 모든 오버홀 및 업그레이드 후에 캘리브레이션 해 본 결과 아주 좋은 재생 및 녹음 특성이 얻어졌다.

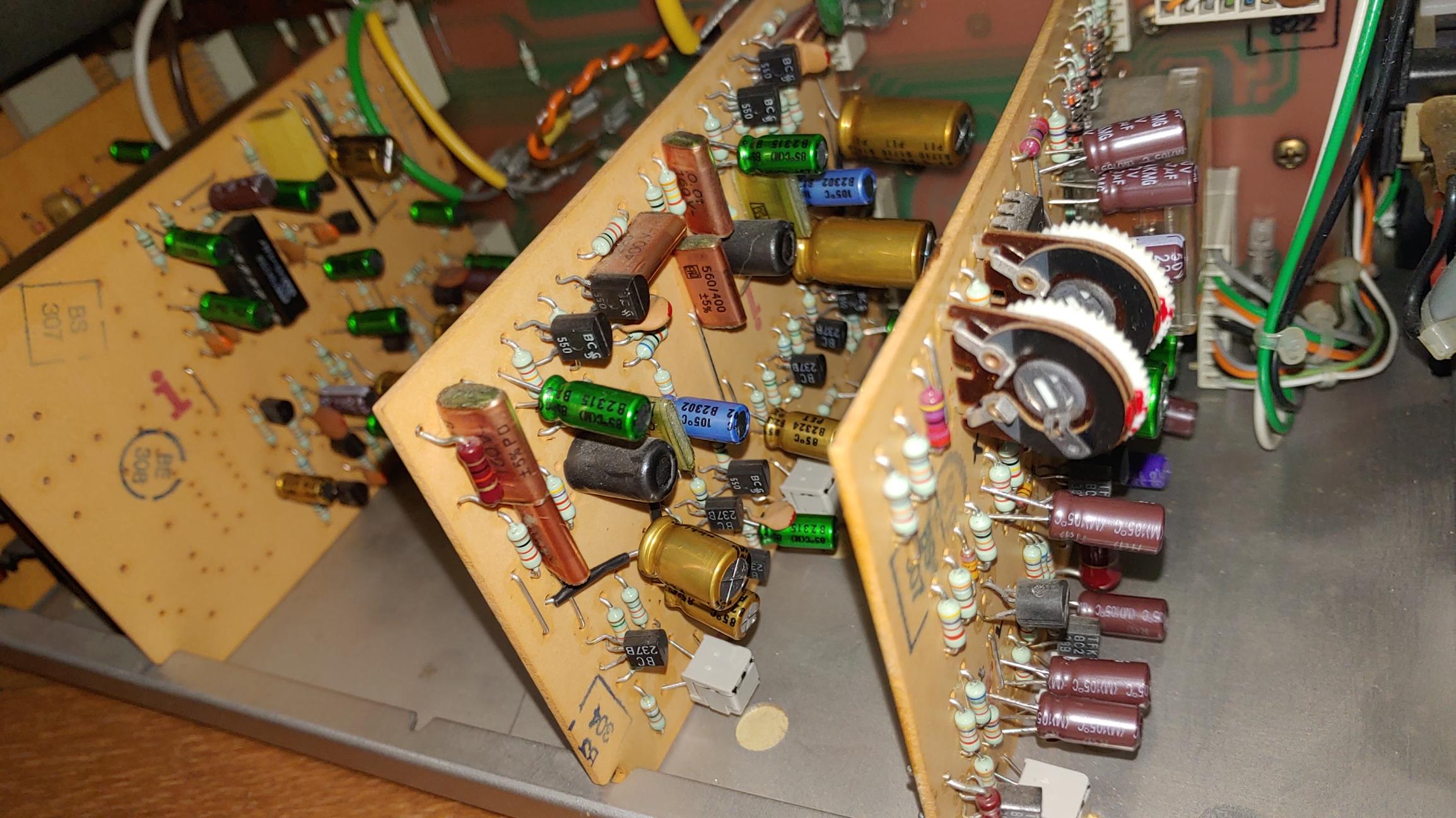

모든 오디오 보드에 대해서는 전해 콘덴서와 낡고 녹슨 반고정 저항을 제거하고 새로운 오디오 급에 좋은 부품으로 교체한다.

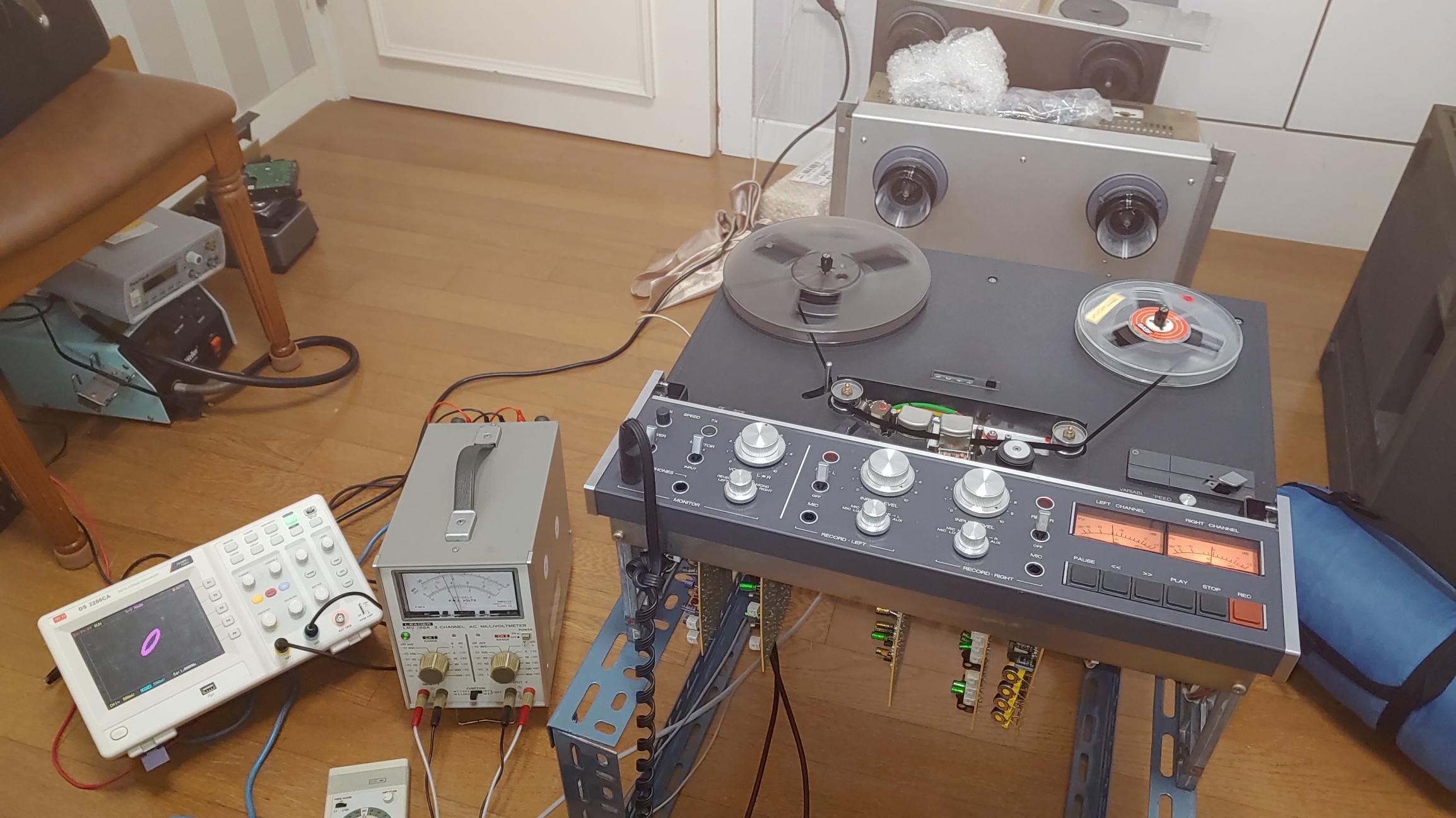

캘리브레이션 중간에 찍은 사진.

재생 및 녹음 헤드의 아지무스도 체크하고 미세 조정하였다.

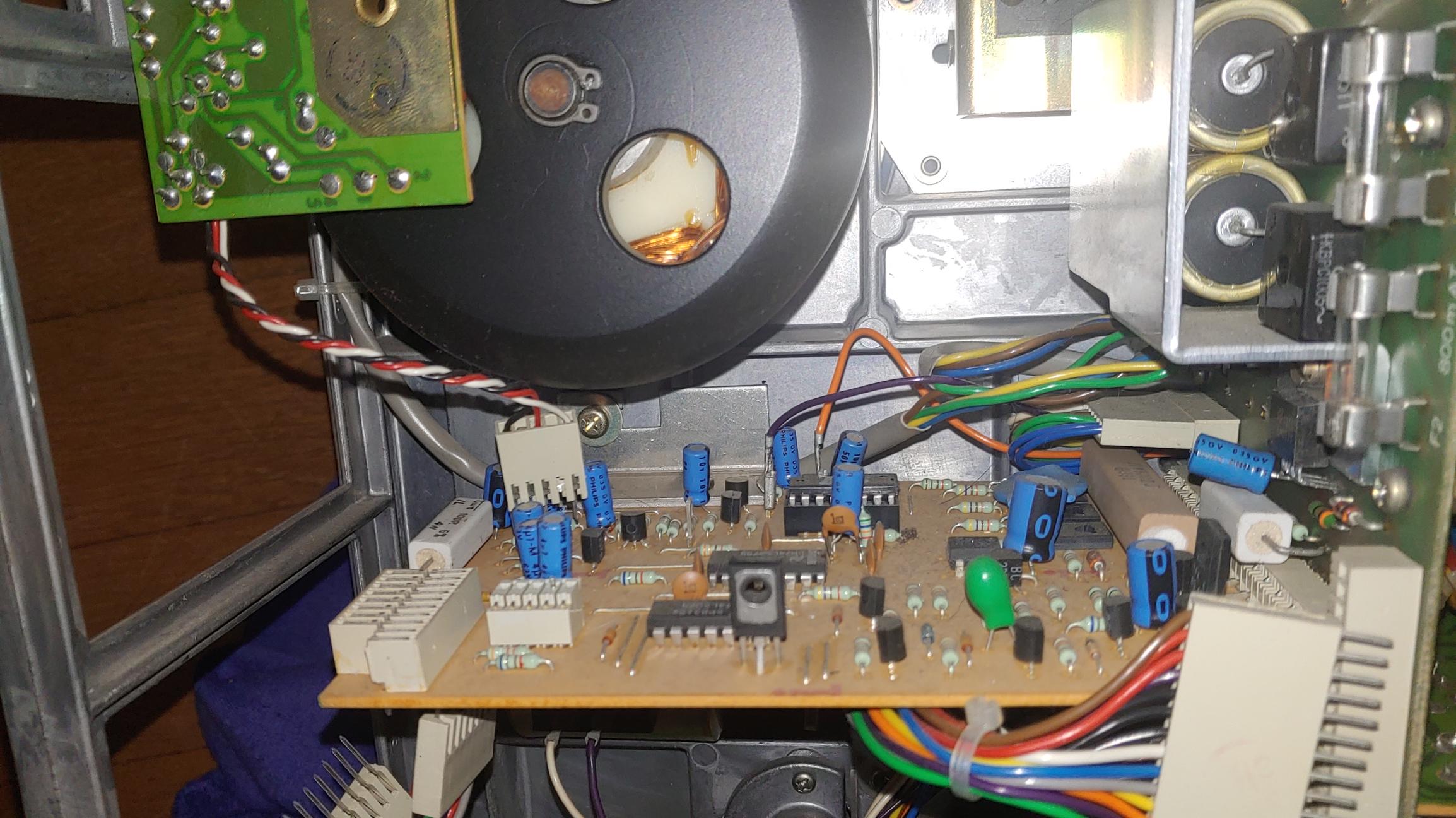

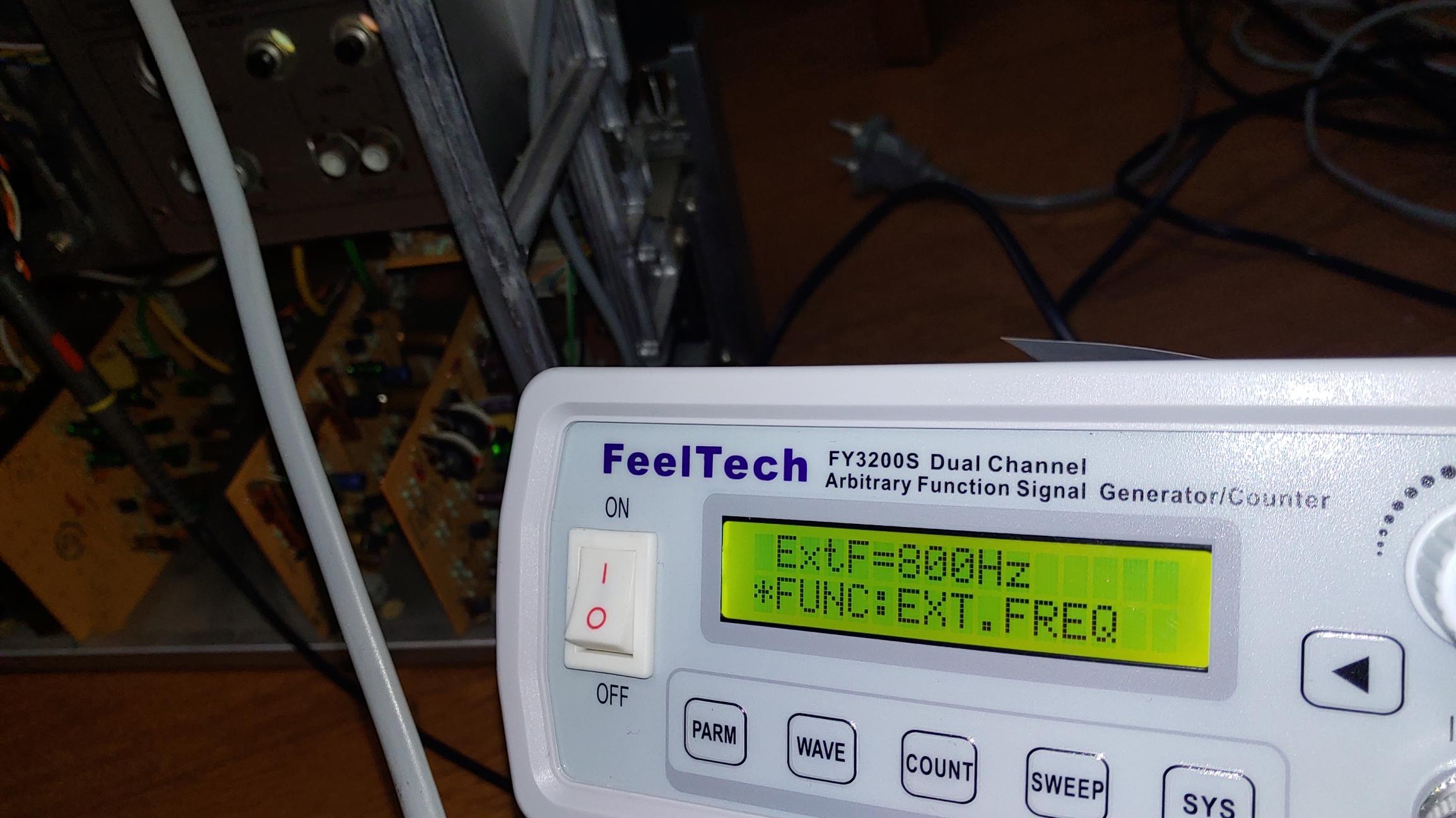

정확한 테이프 속도를 얻기 위해서 캡스탄 모터 제어 보드의 주파수 발전을 800 Hz가 정확히 되도록 세밀히 조정해야 된다.

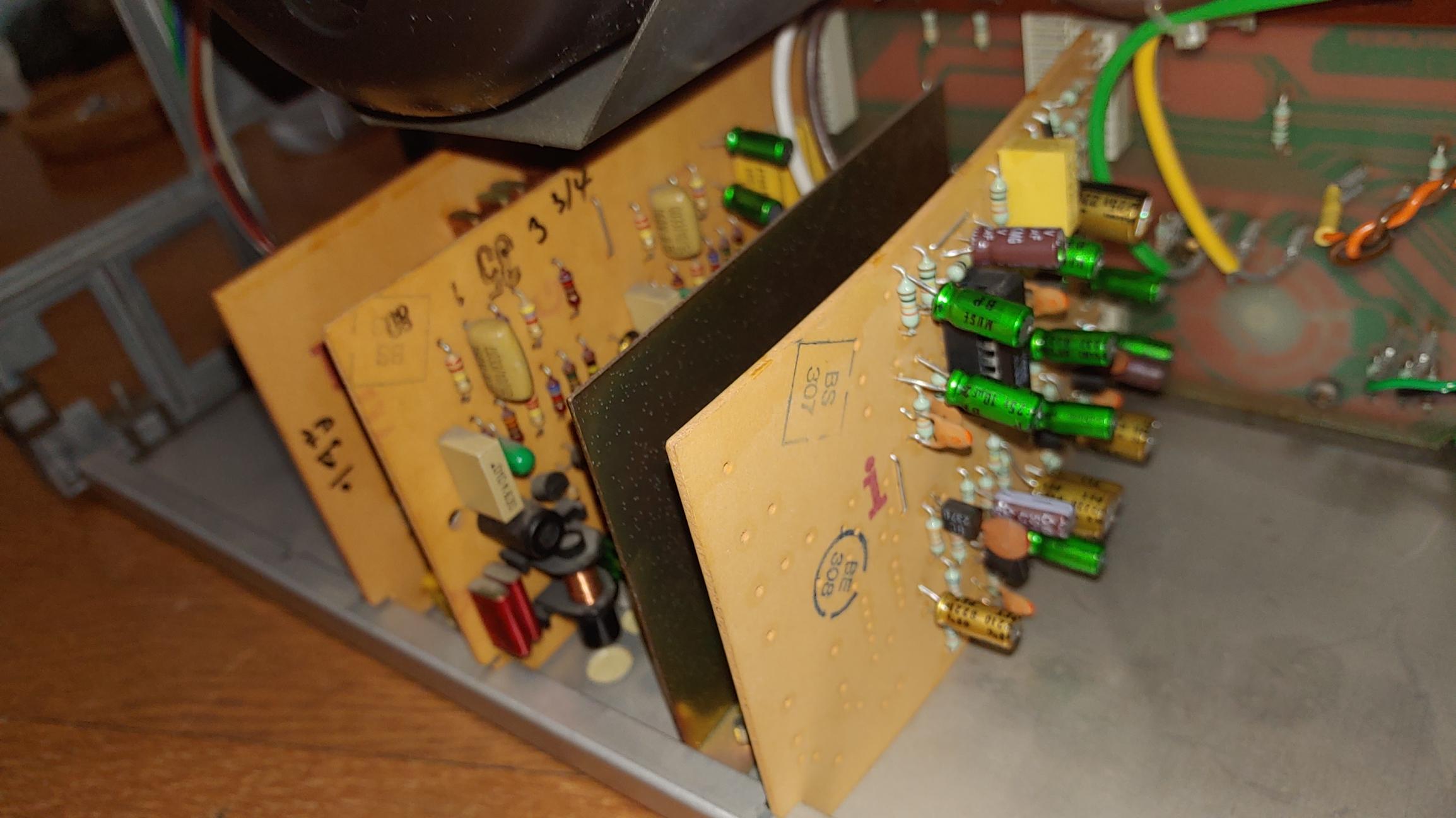

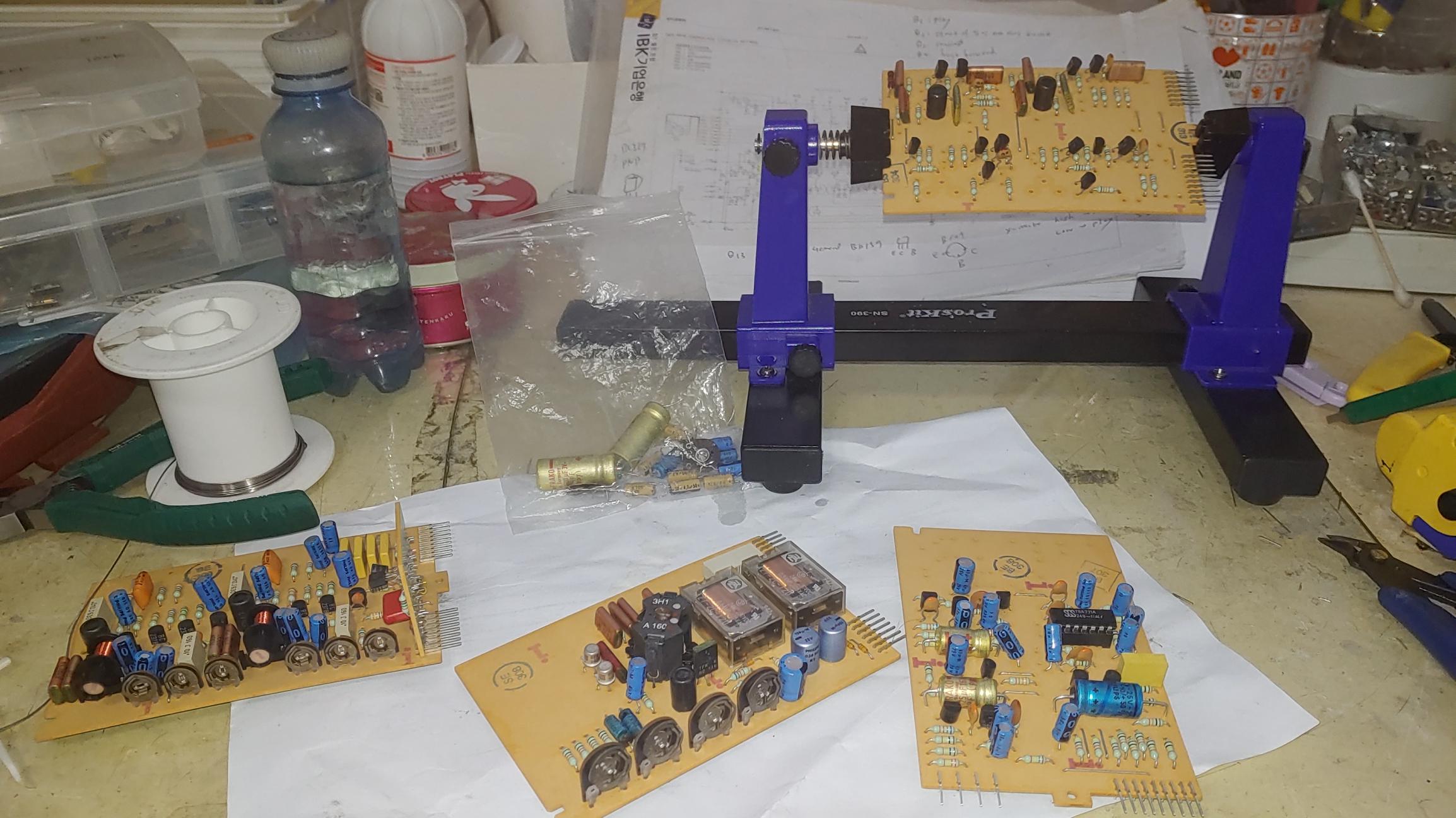

오디오 급 부품으로 업그레이드된 보드들

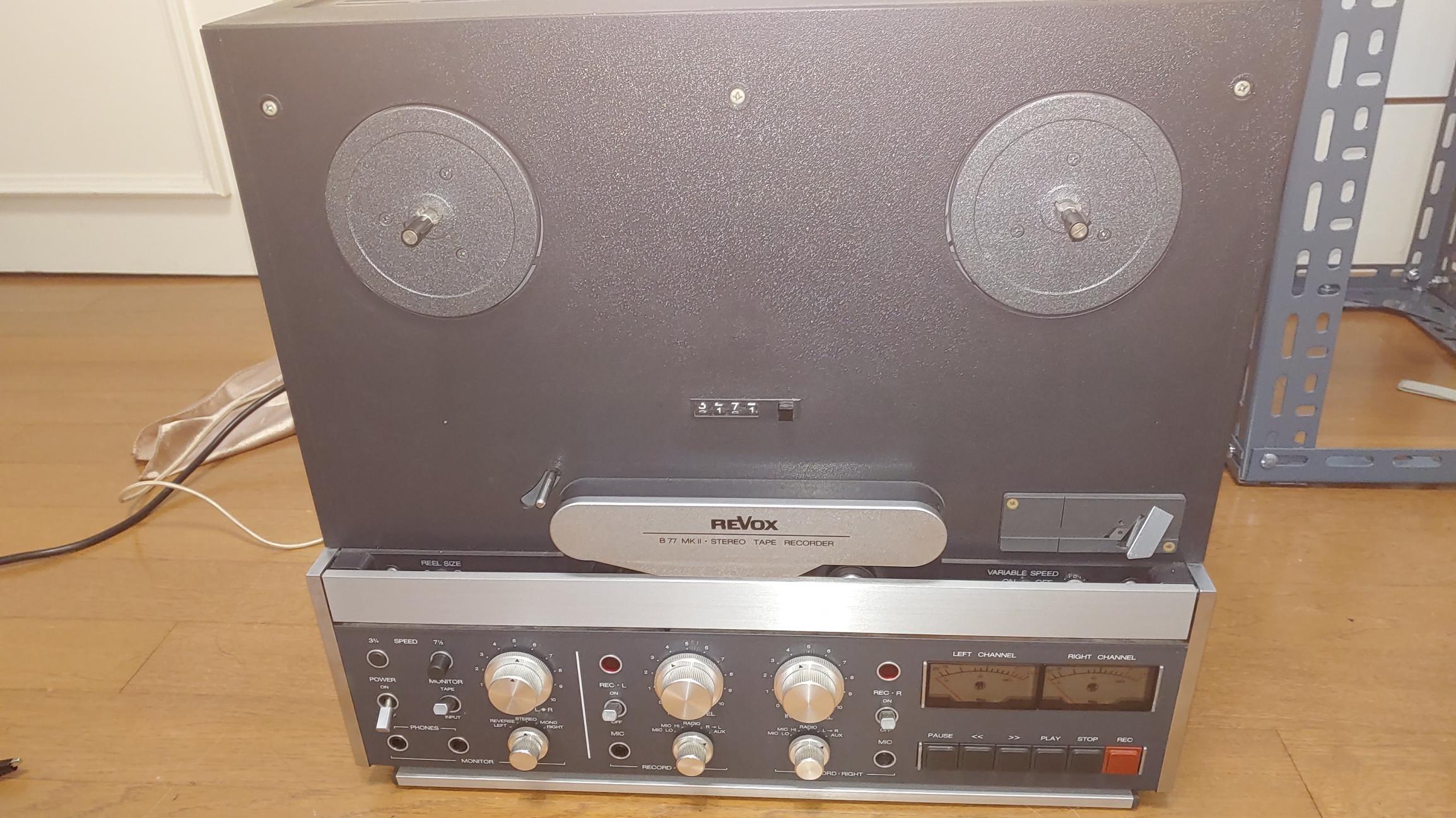

완성 후 외관 모습
