Revox B77 Mk2 4 track 수리/개조기

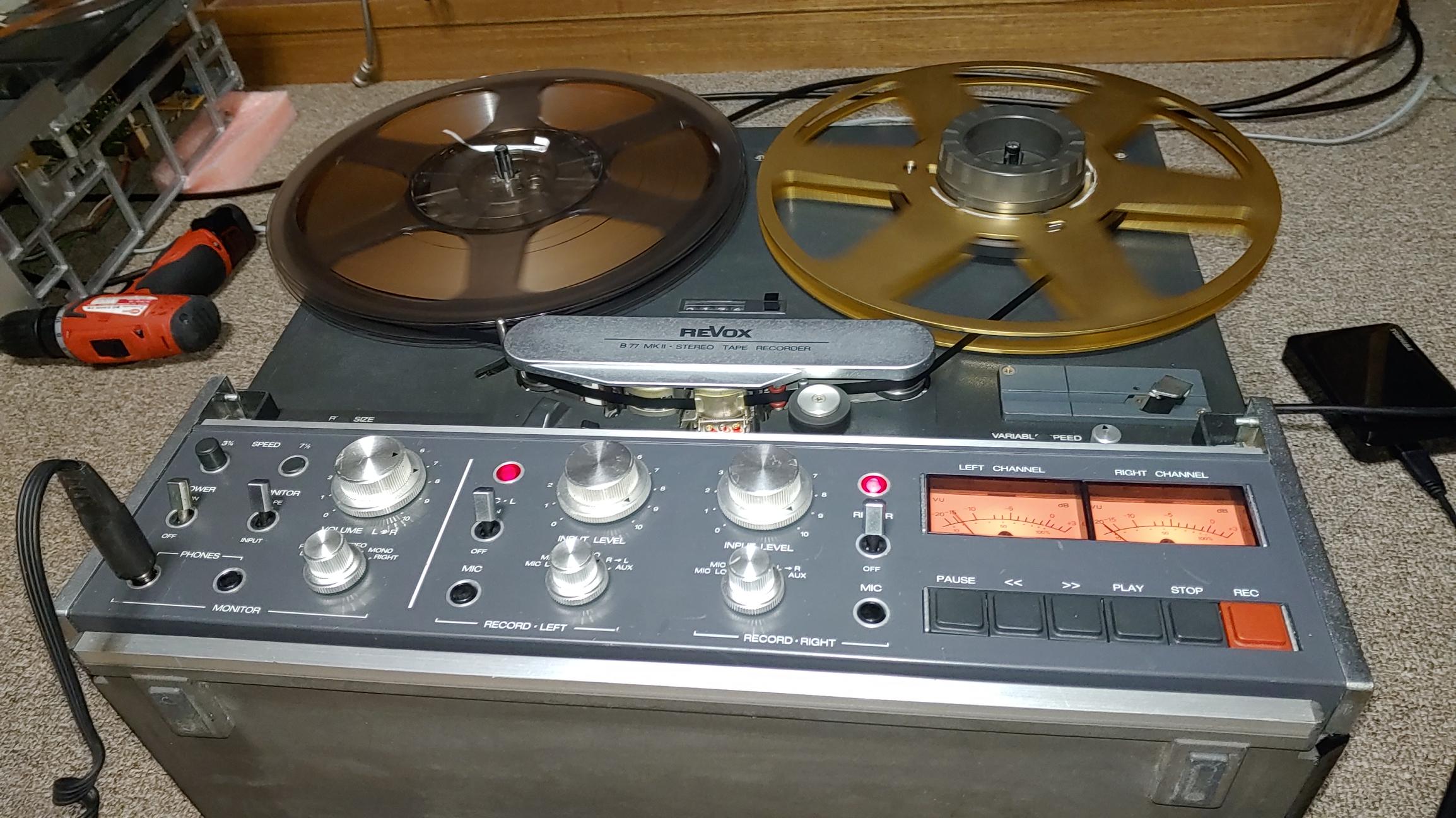

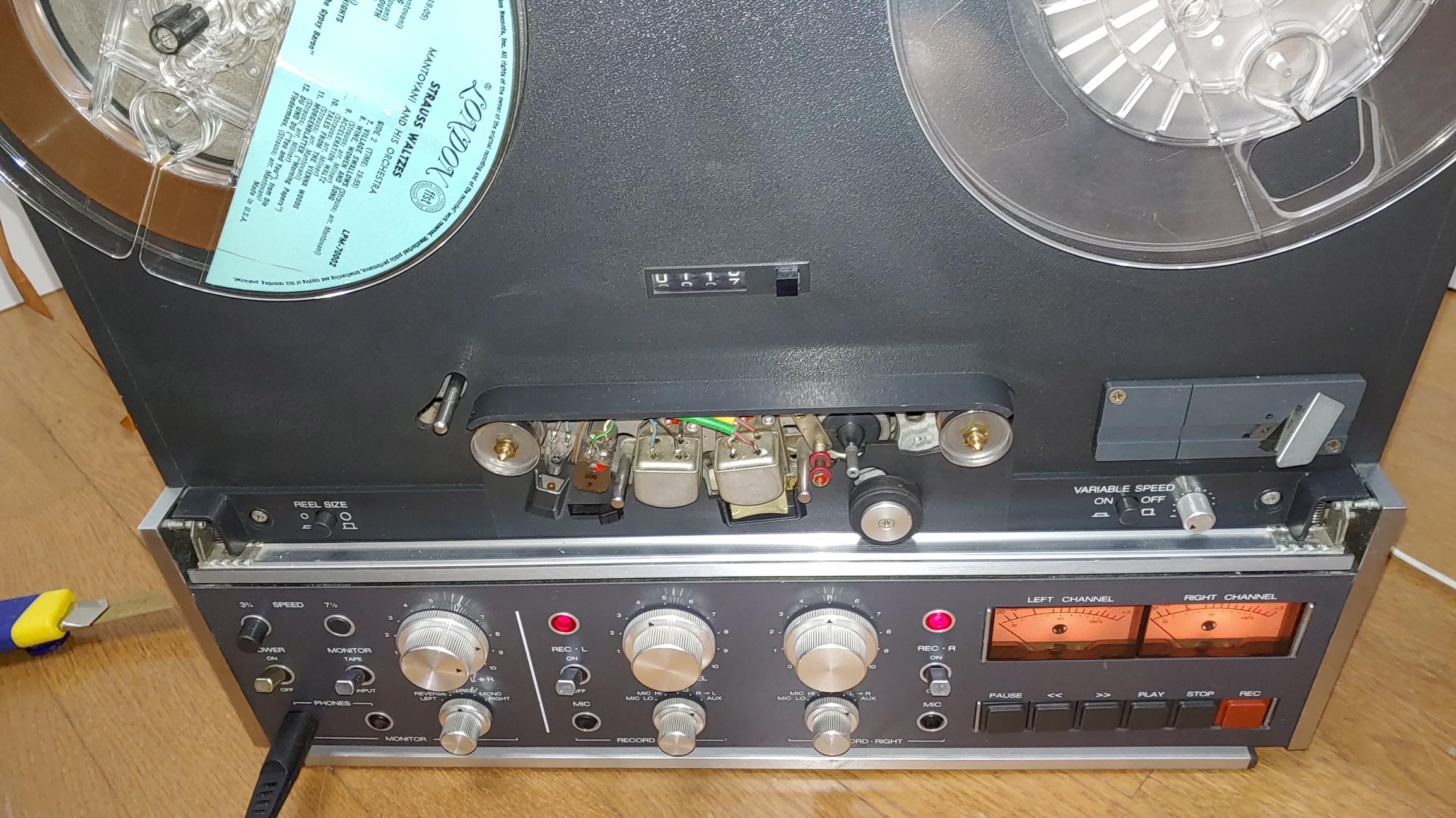

부산 에서 고속 버스 택배로 어렵게 도착한 리복스 B77 . mk2형으로 오른쪽 중간 부분에 속도 조절 버튼이 있어 쉽게 구별된다.

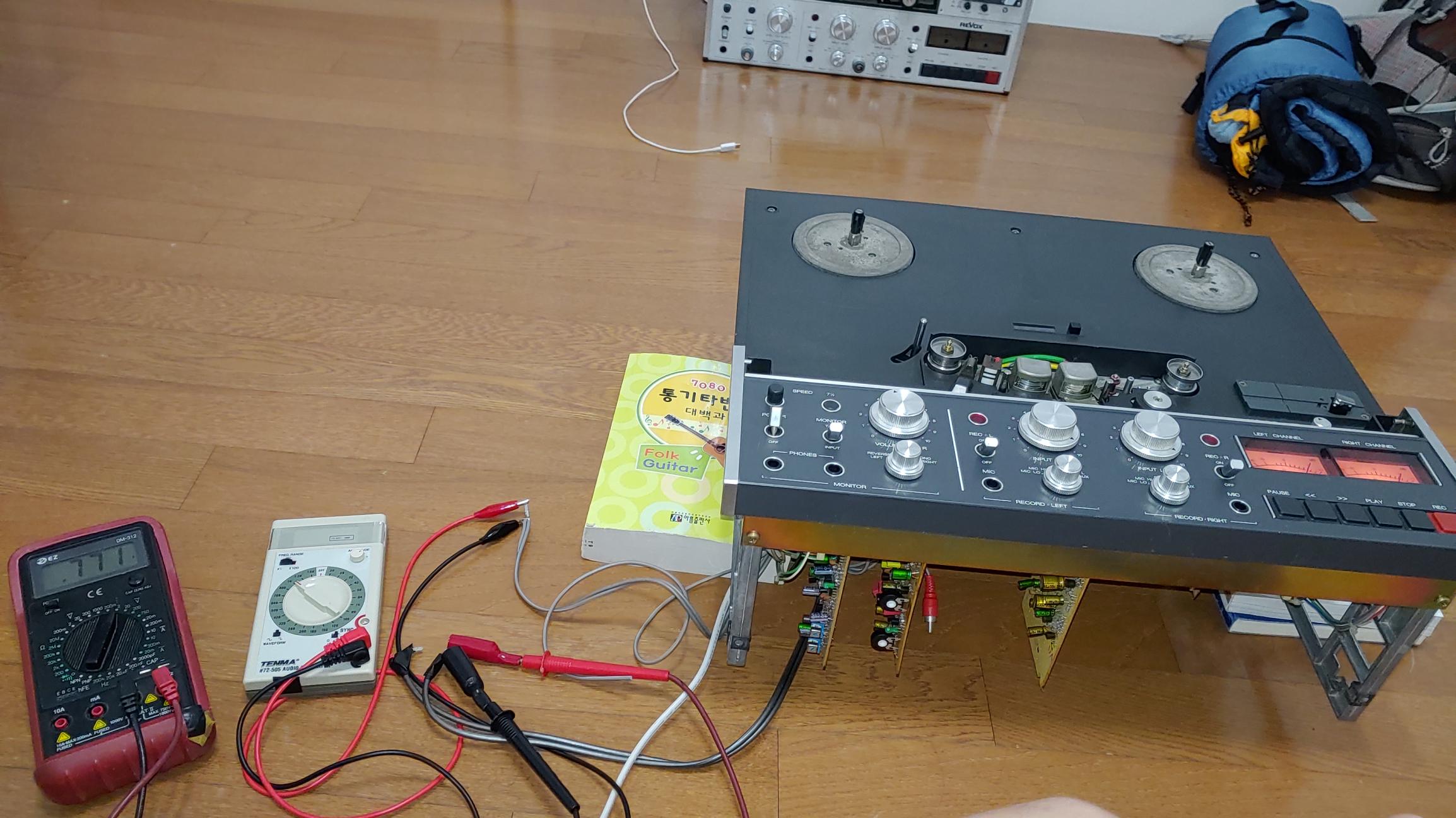

언박싱 후 기능 점검.

재생은 좌우 밸런스가 틀어져 있지만 제대로 되는 편.

녹음은 오른쪽 채널은 완전 죽었고 왼쪽 채널도 입력 세기에 비해 신호 강도가 매우 약하게 녹음 된다.

고속 전,후진을 시켜 보니 오른쪽 Take up motor에서 진동과 함께 잡음이 크다.

국내 수리점에서 수리를 했지만 제대로 기능이 살아 나지 않는다고 소품용으로 팔아주겠다는 권고를 받았다고 한다.

육안으로 보아 헤드 마모 상태는 괜찮은 편

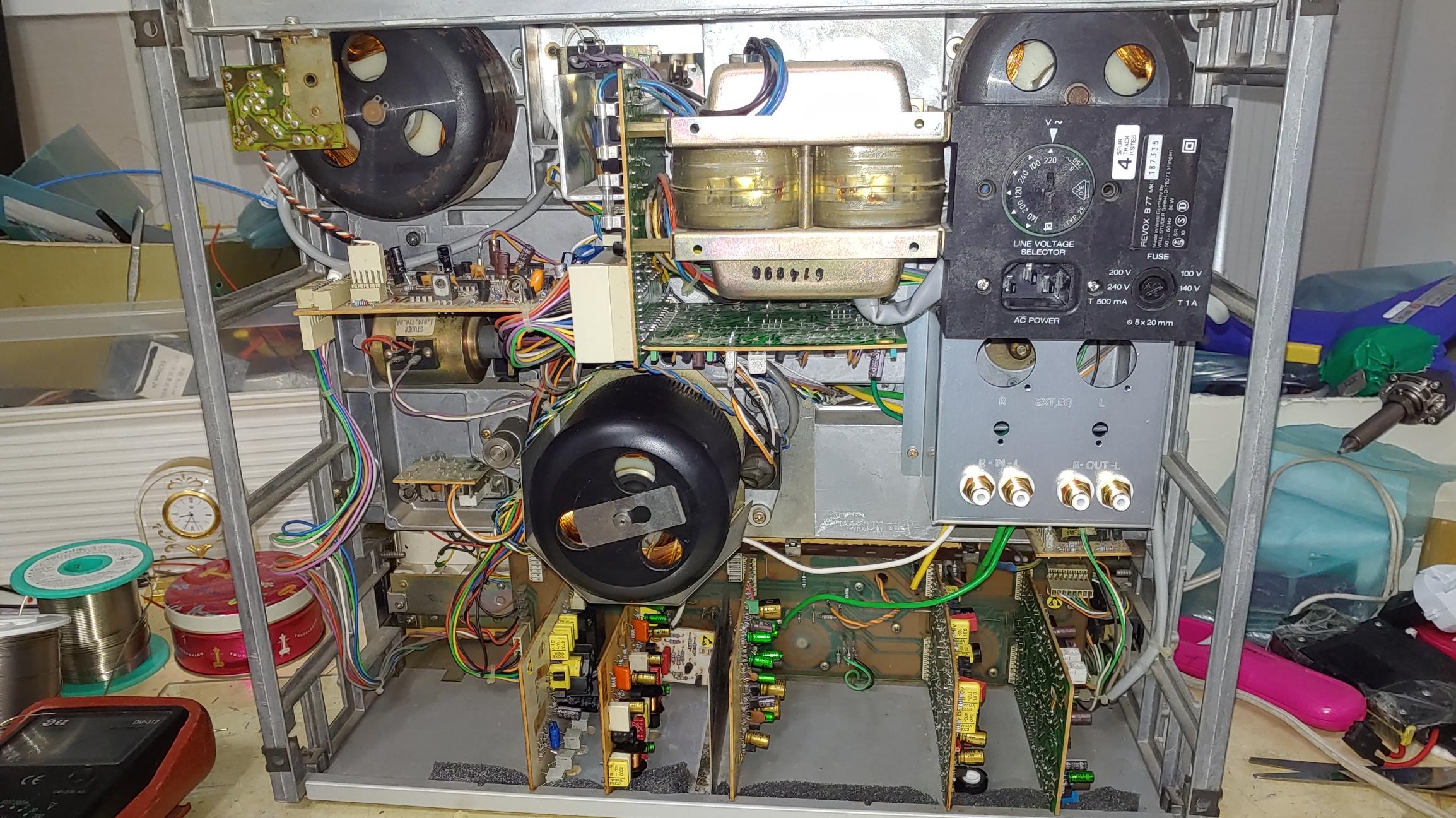

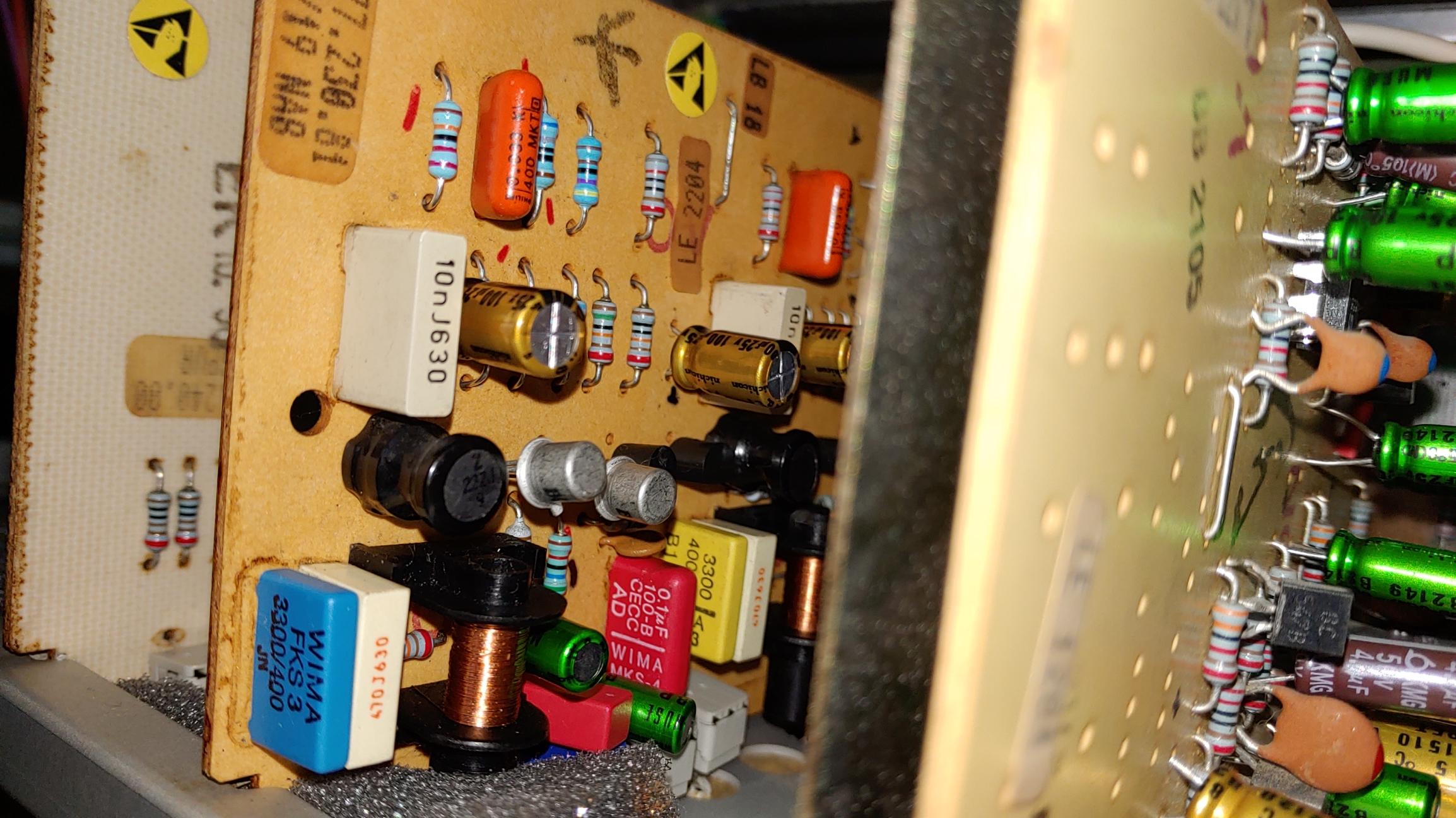

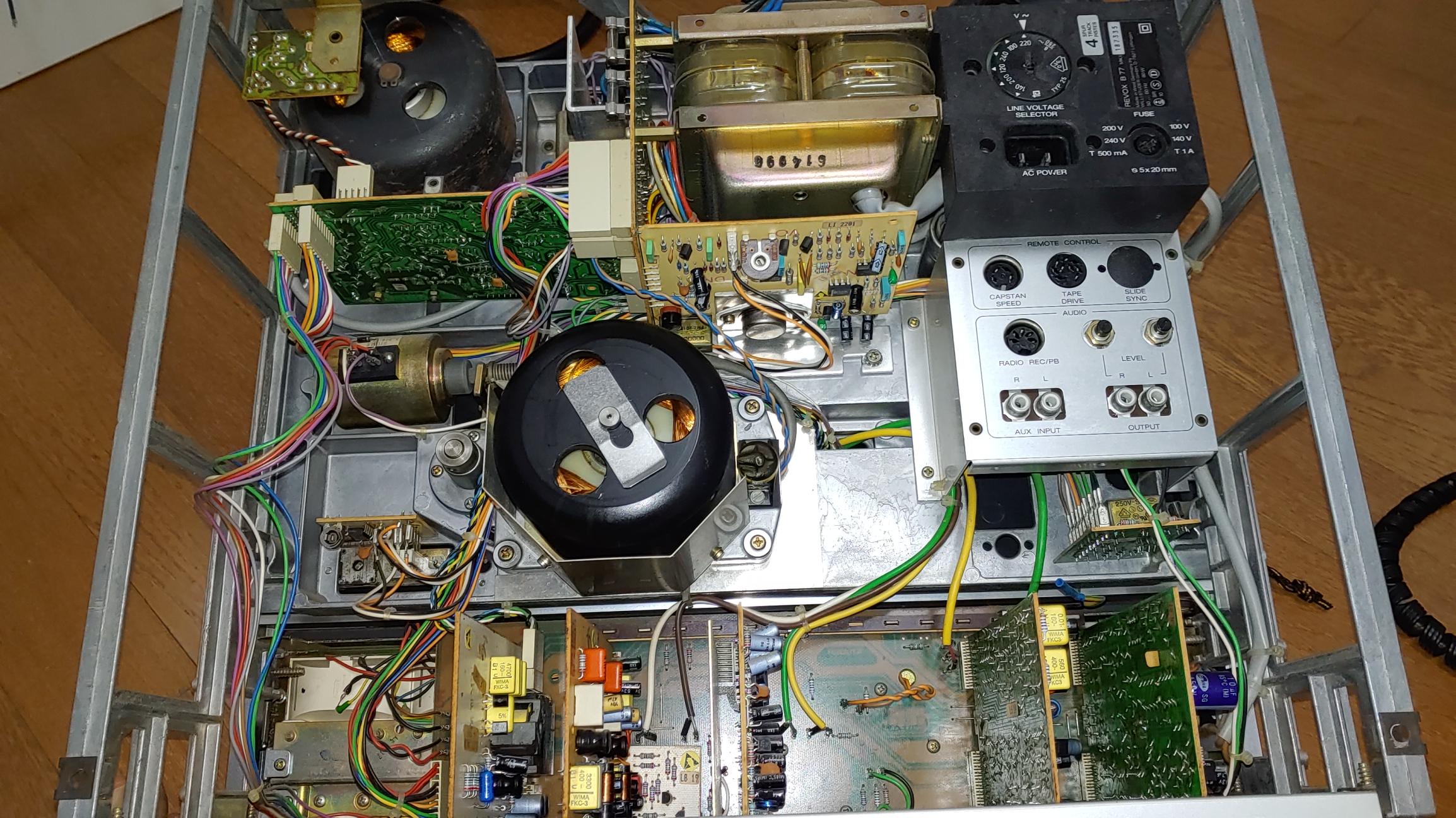

보드를 빼 내기 전 내부 사진. 먼지가 많이 쌓여 있다.

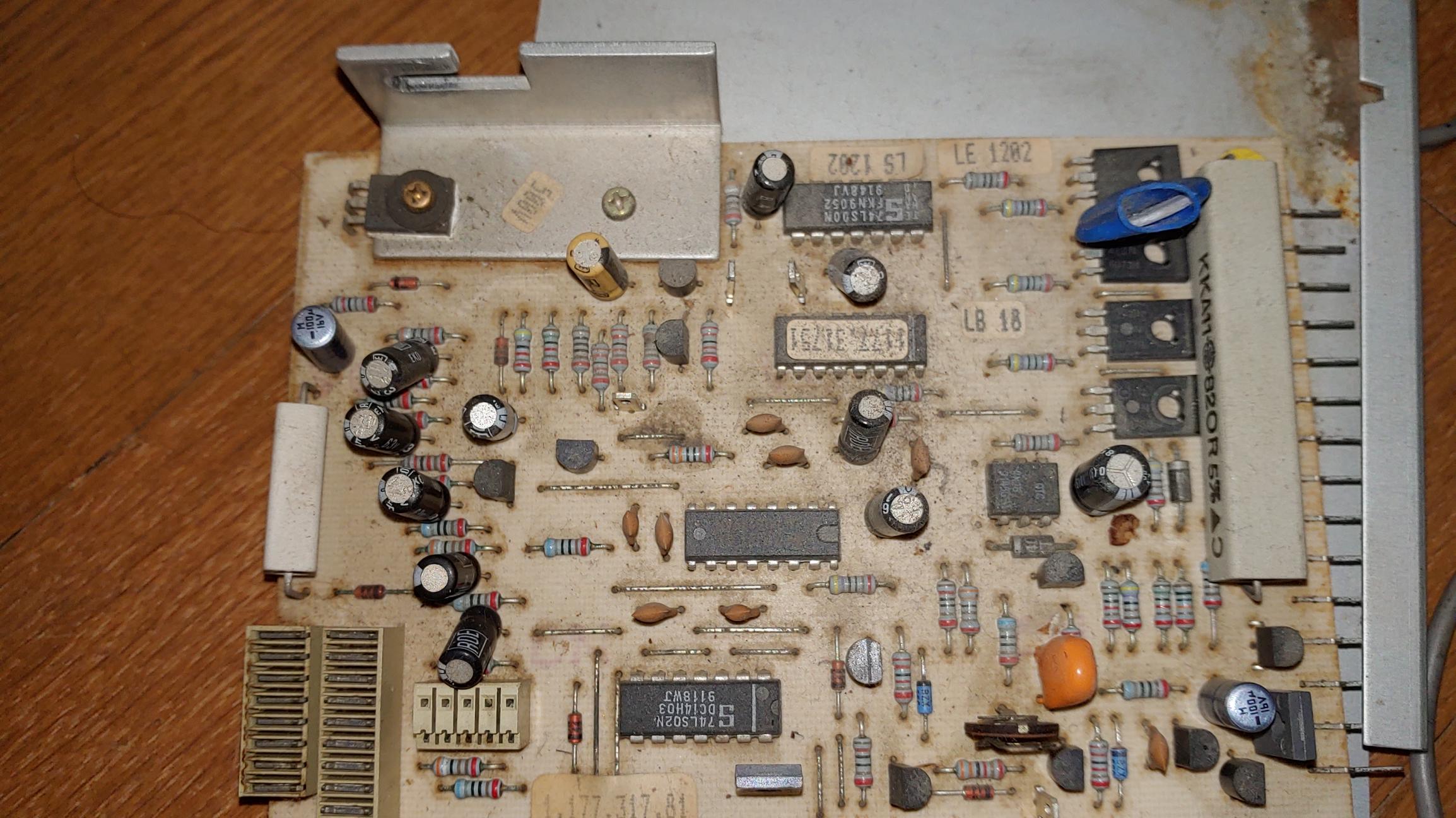

하얗게 먼지가 쌓인 채로 있는 motor drive board

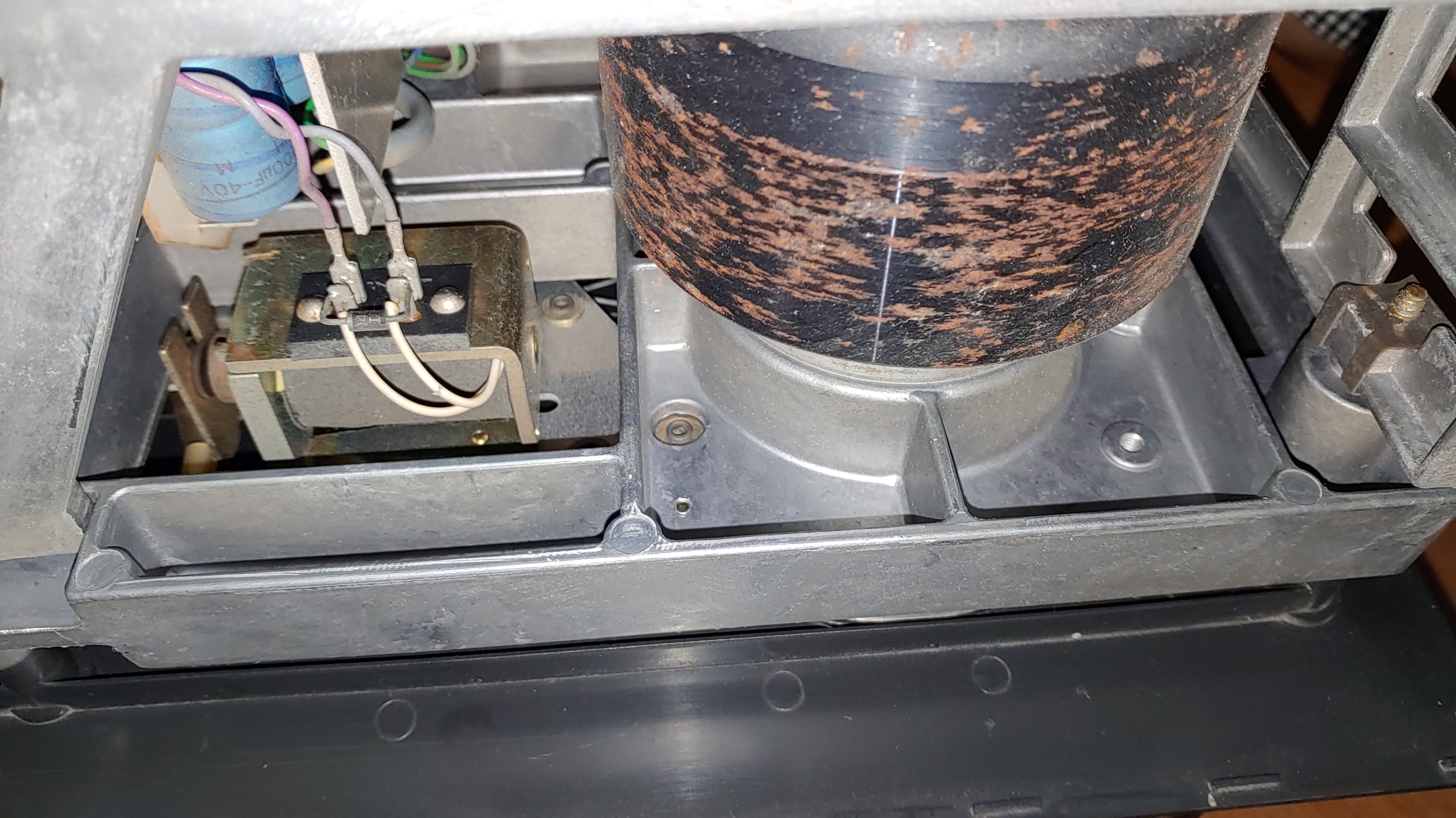

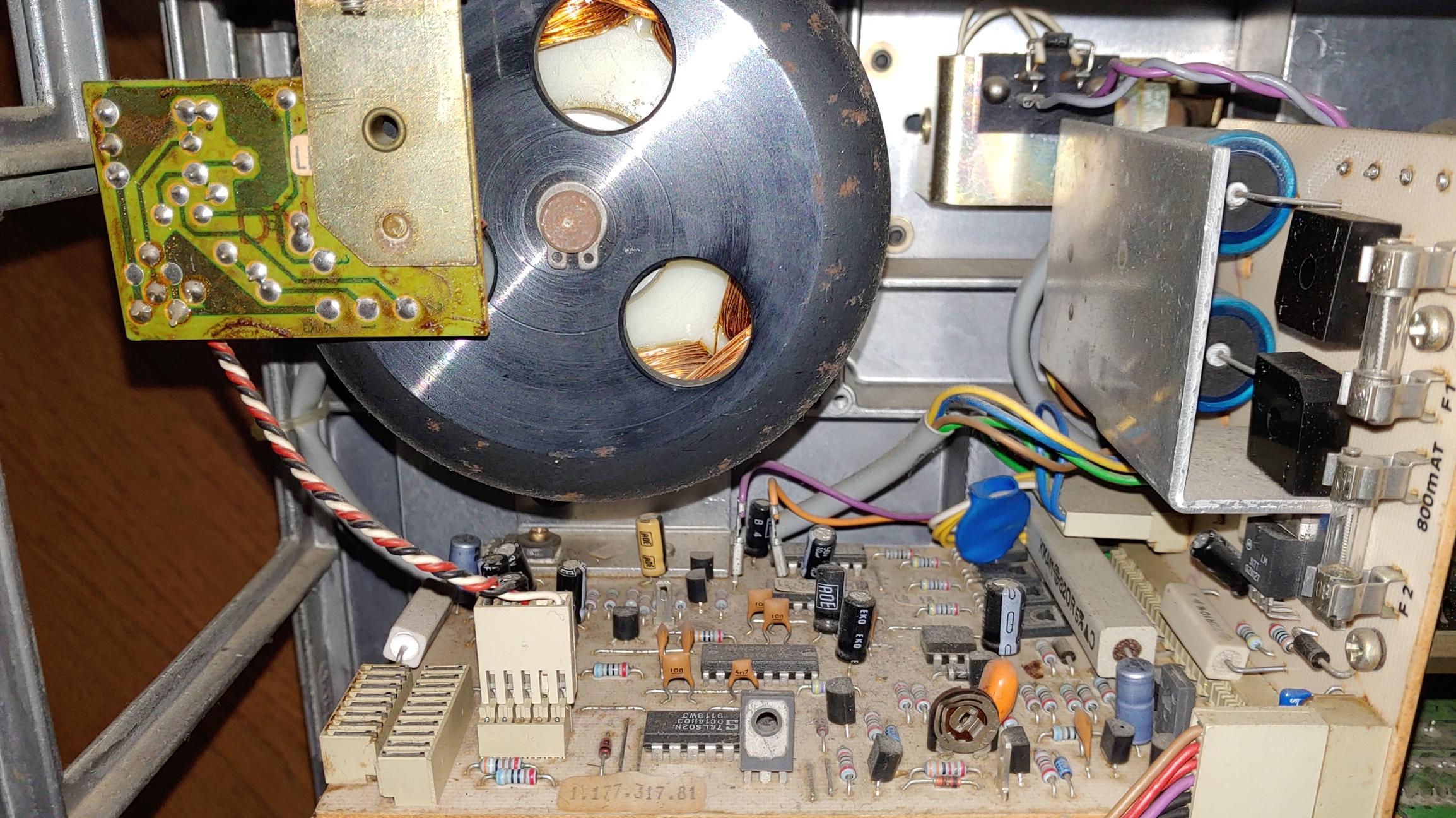

2개 릴 모터 표면에 녹이 심하다.ㅜㅜ

떼어 낸 motor drive board. 먼지 떨이와 보드 세척이 필수

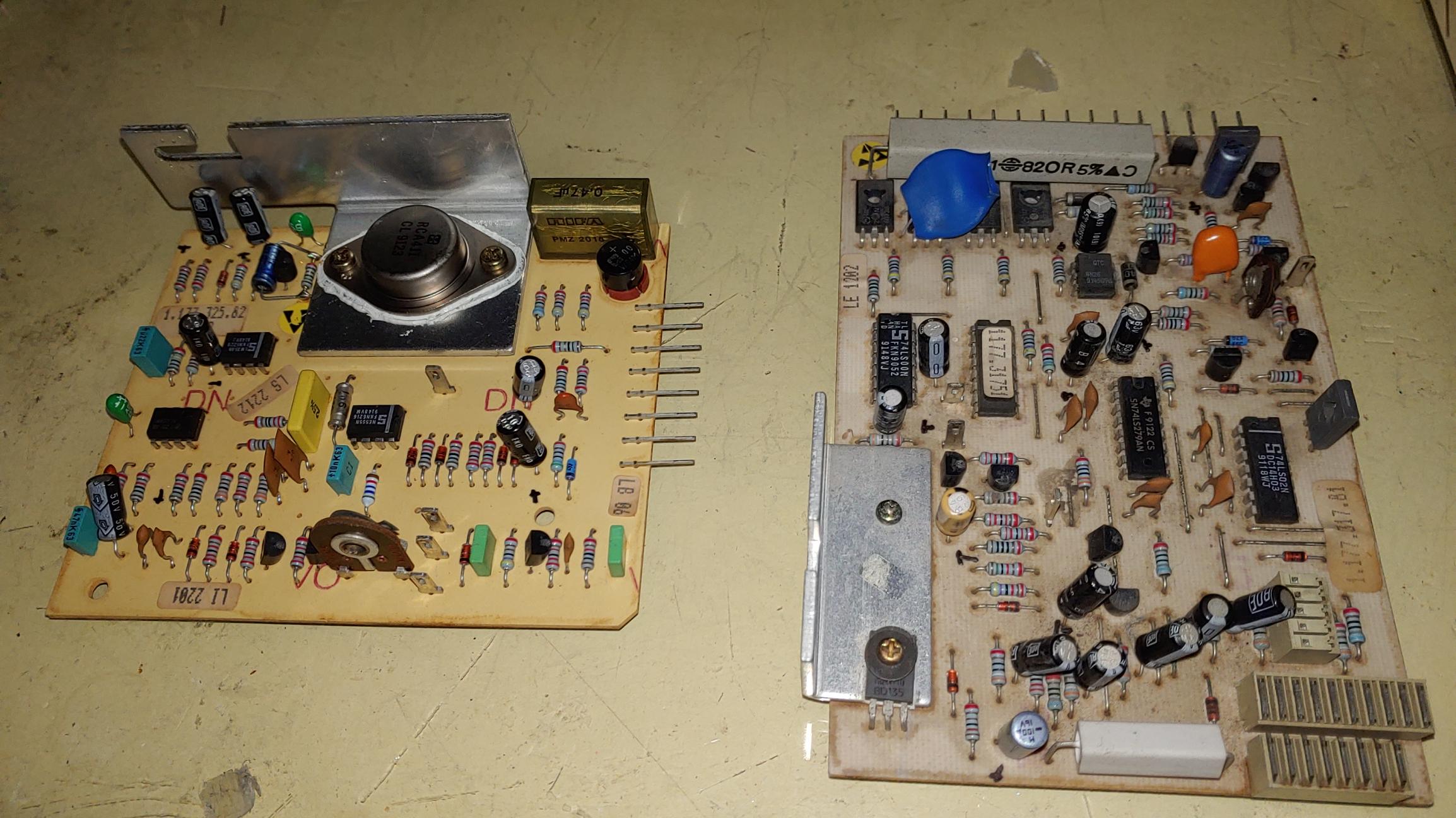

먼지 1차 제거 후 capstan motor drive board와 motor drive board.

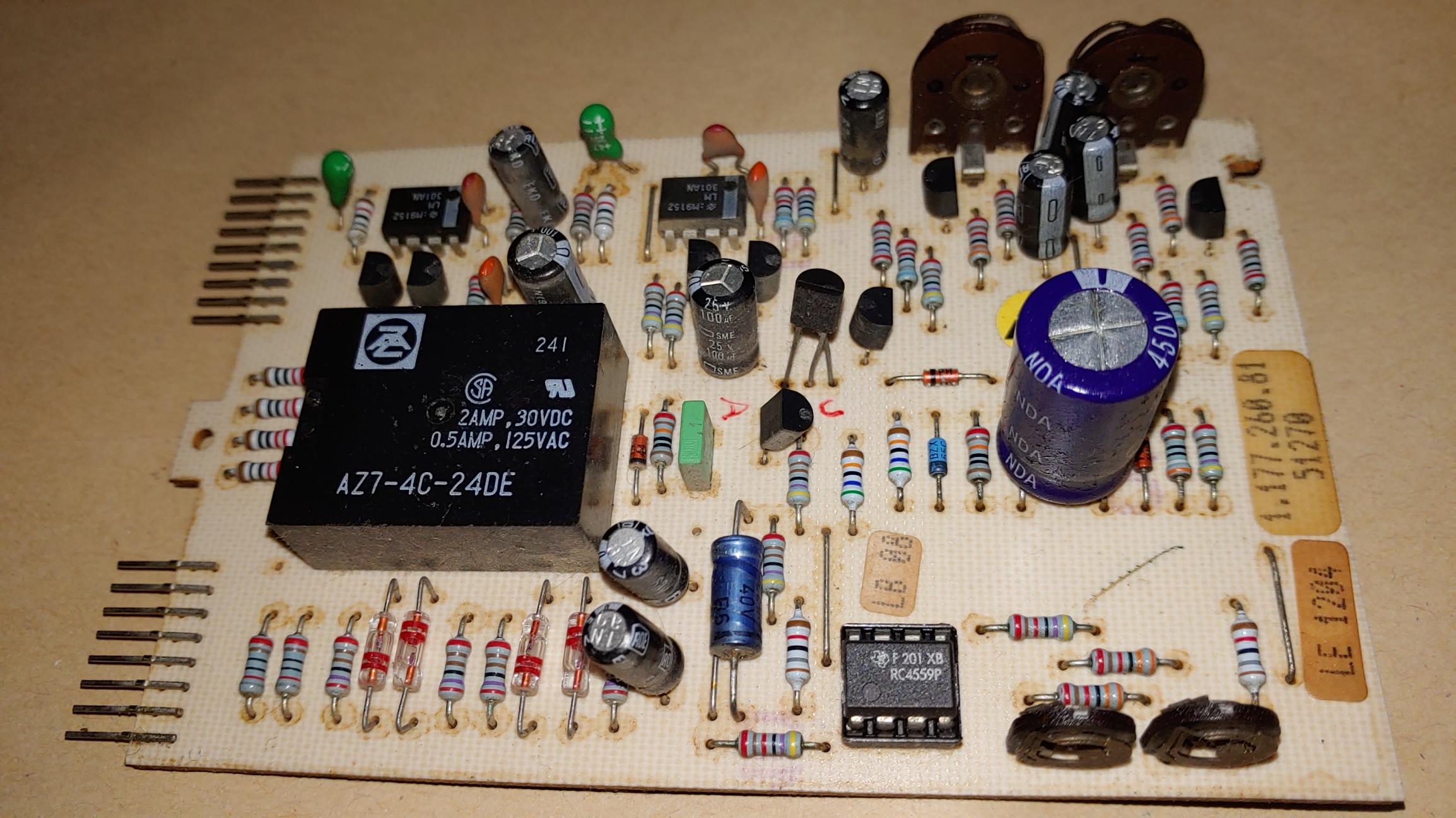

개조 전 출력 보드. 오른쪽 중간에 국내 수리 업자가 바꾸어 놓은 듯 25v 정격이면 될 곳에 무려 450v 내압의 10uF 콘덴서를 넣어 놓았다.ㅜㅜ

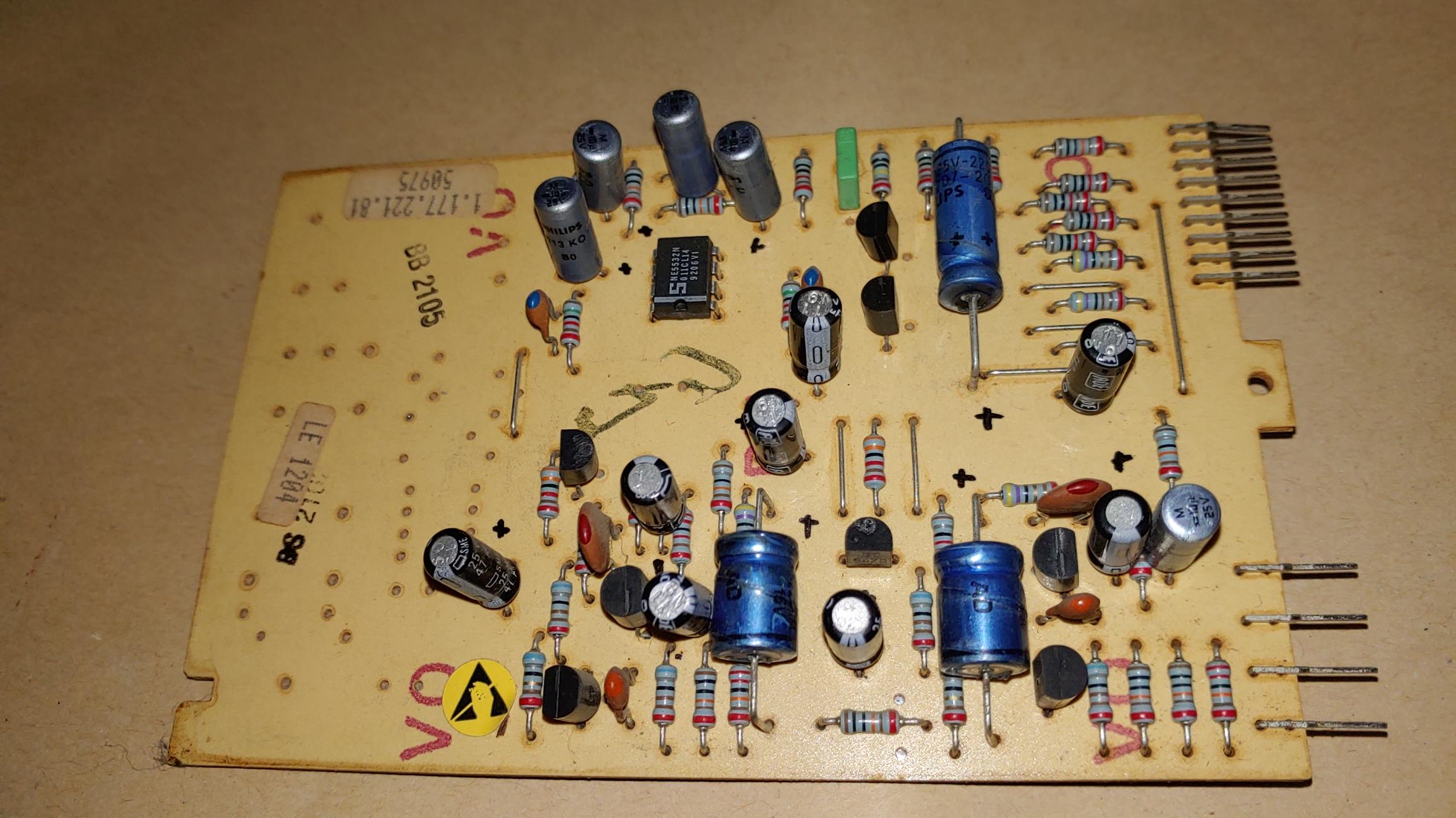

개조 전 input board

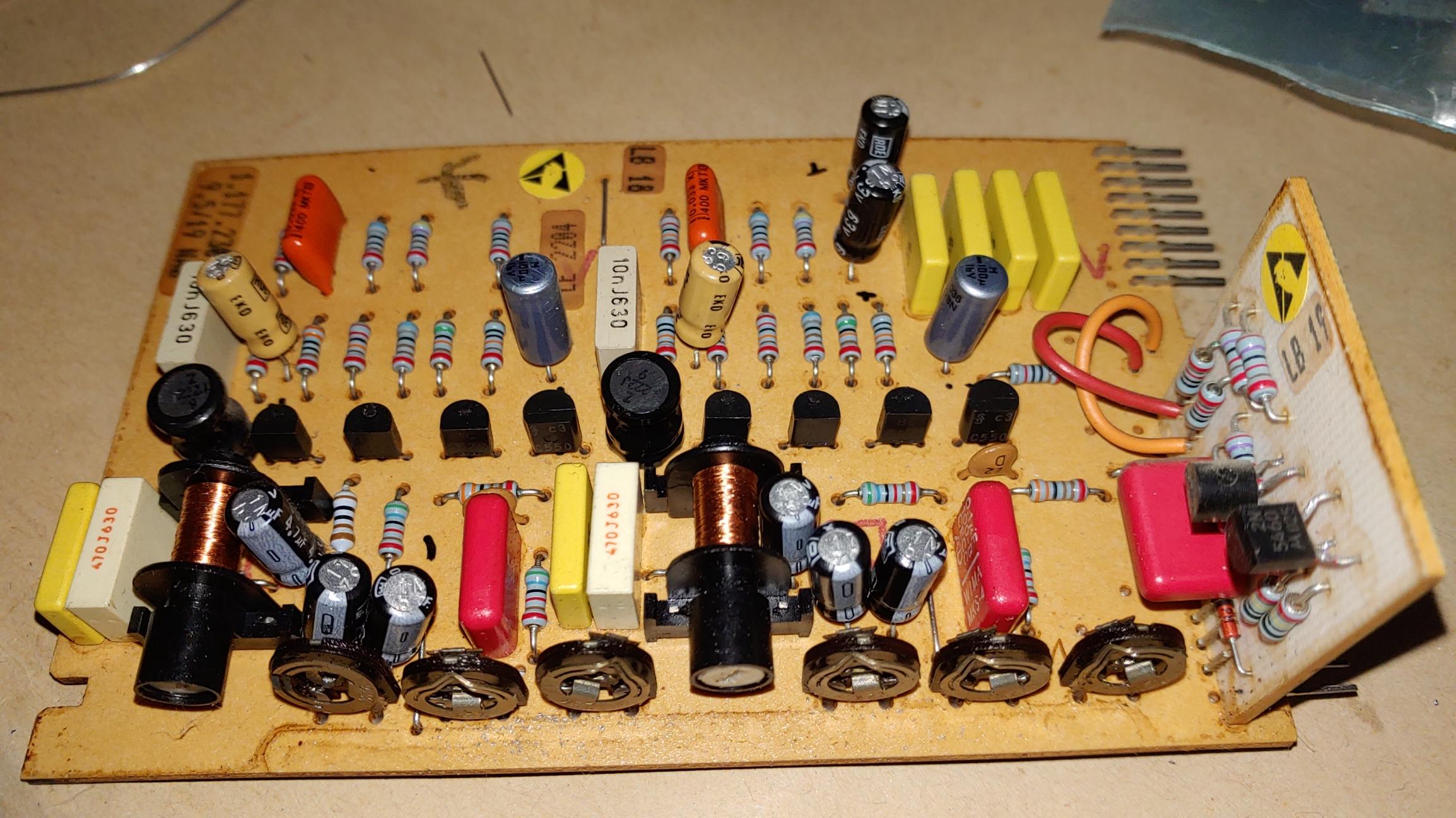

개조 전 recording board

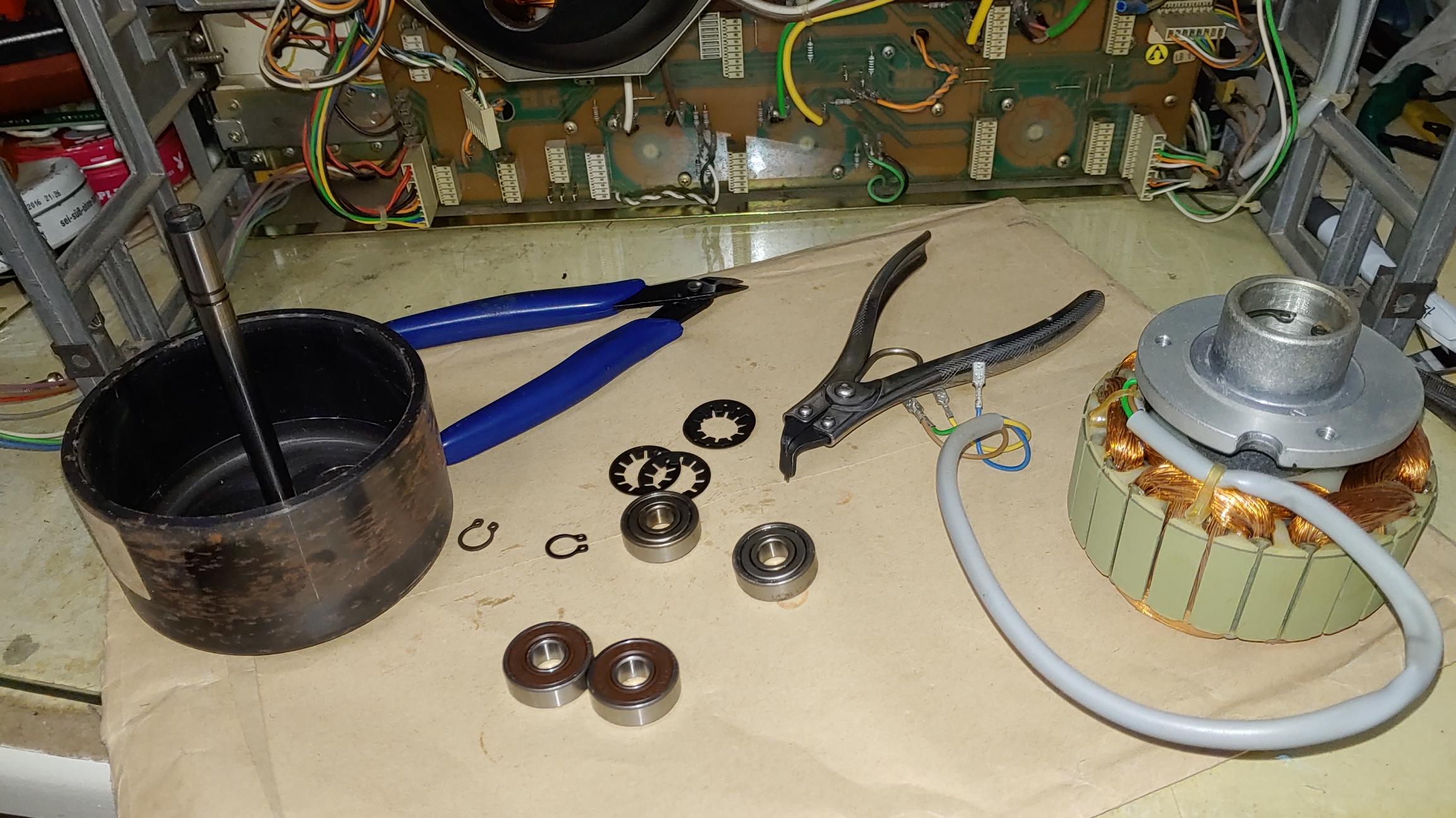

소음과 진동이 심한 take up notor 분해.후기형 모델로 보인다. 베어링 2개를 새 것으로 교체

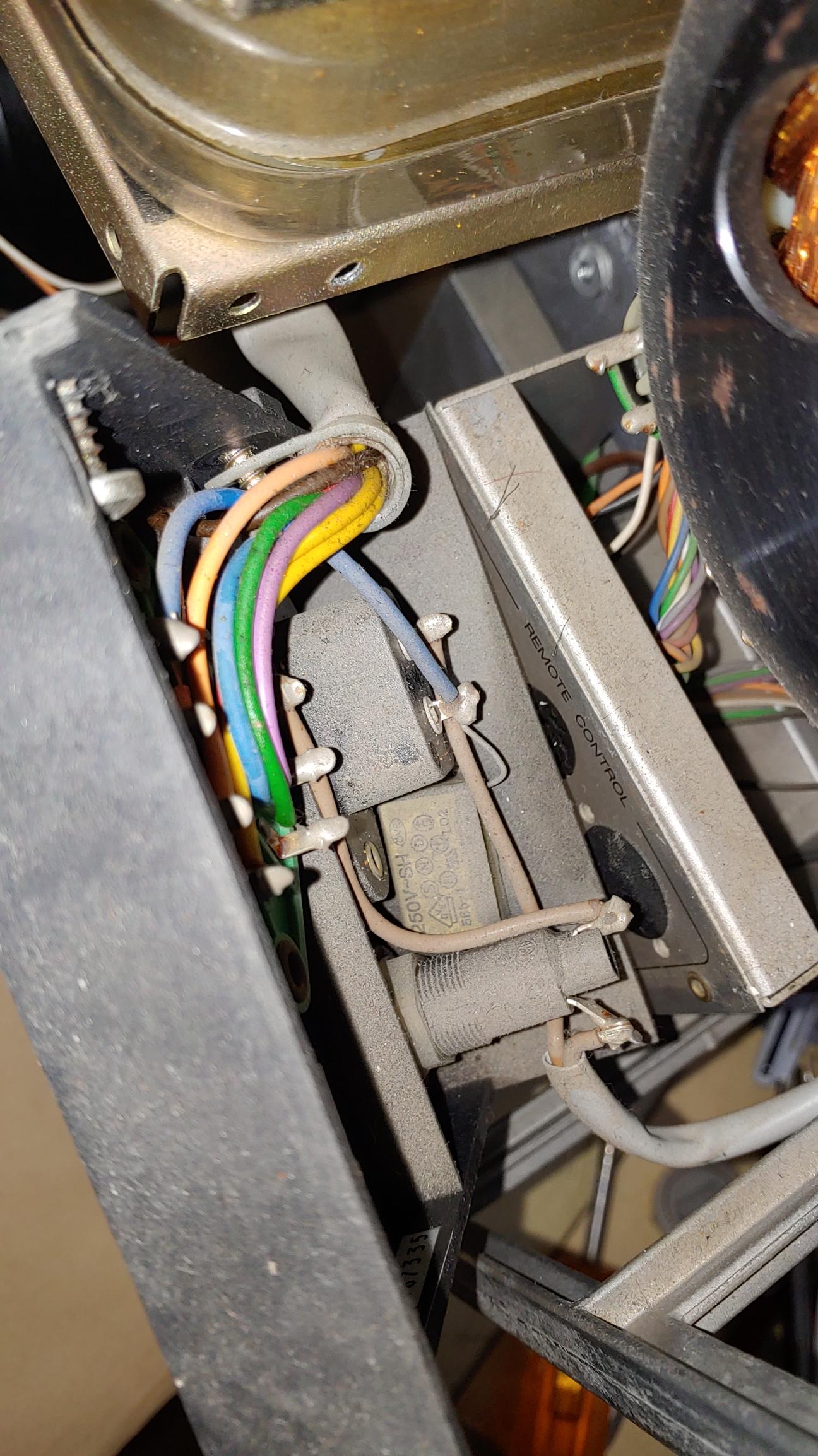

하얗게 먼지가 쌓인 전원 입력 부

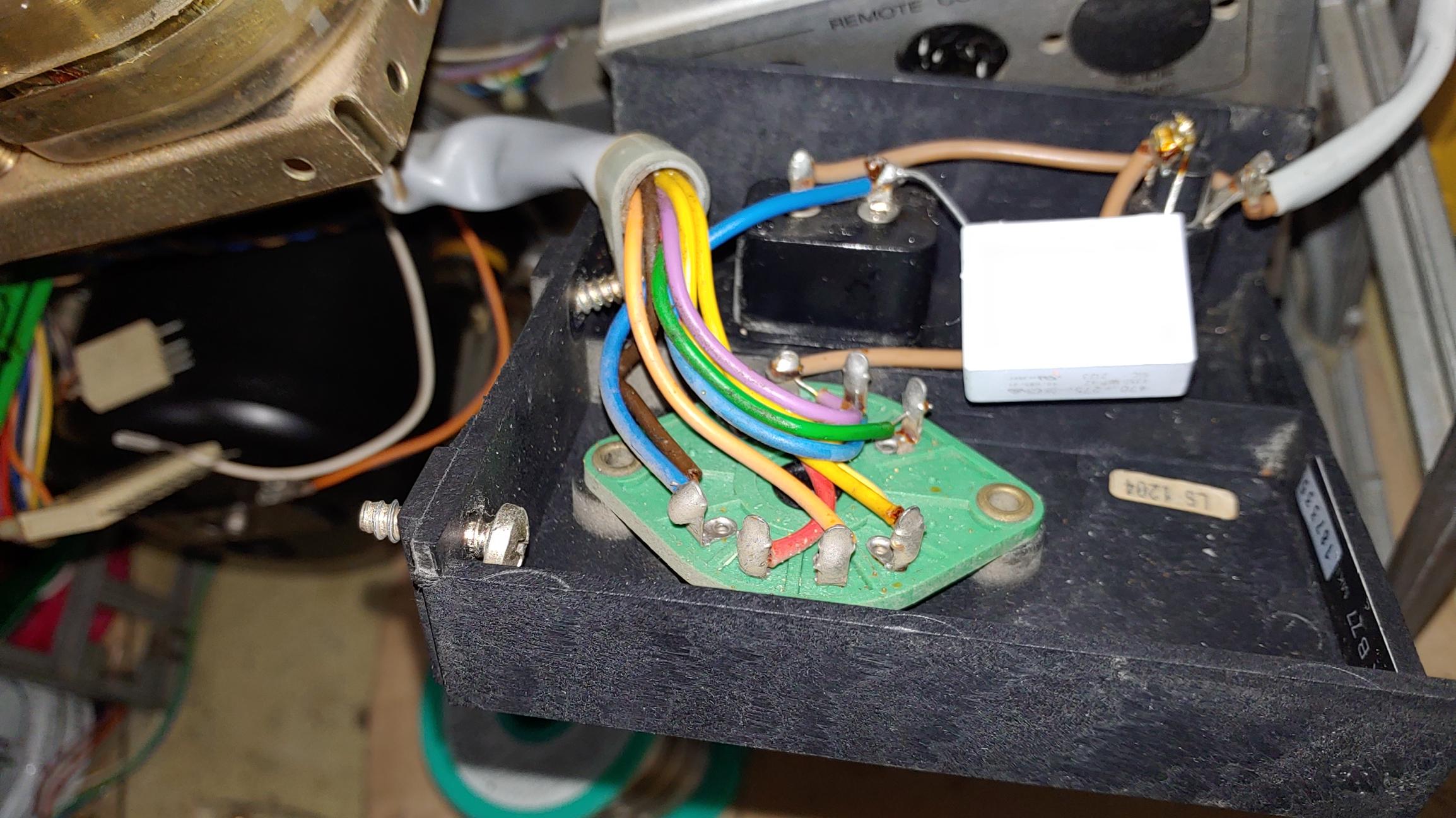

먼지를 딱아내고 문제 소지가 많은 Rifa 안전 콘덴서를 새것으로 교체

개조 후 Reproduce board

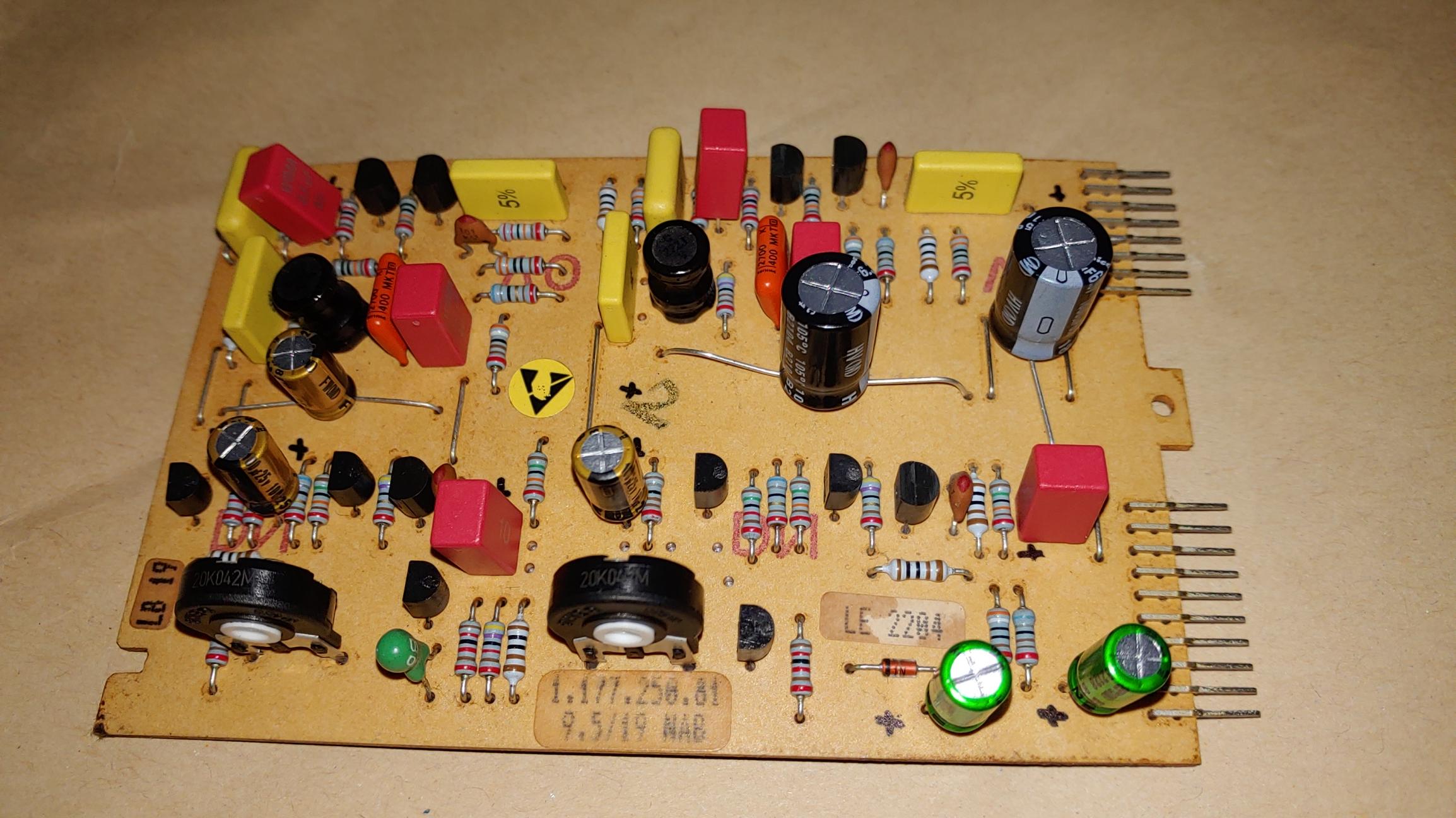

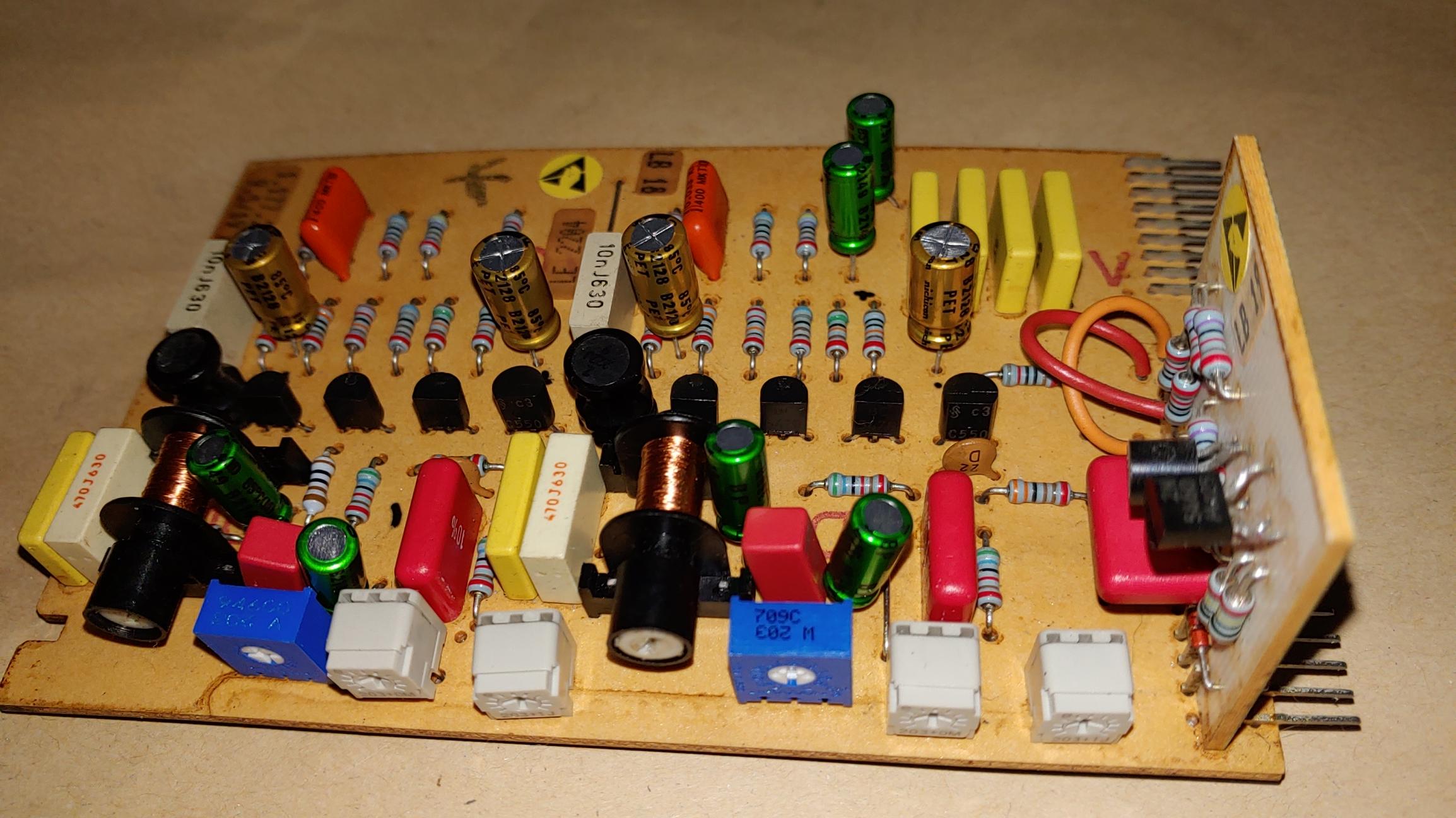

개조 후 Recording board

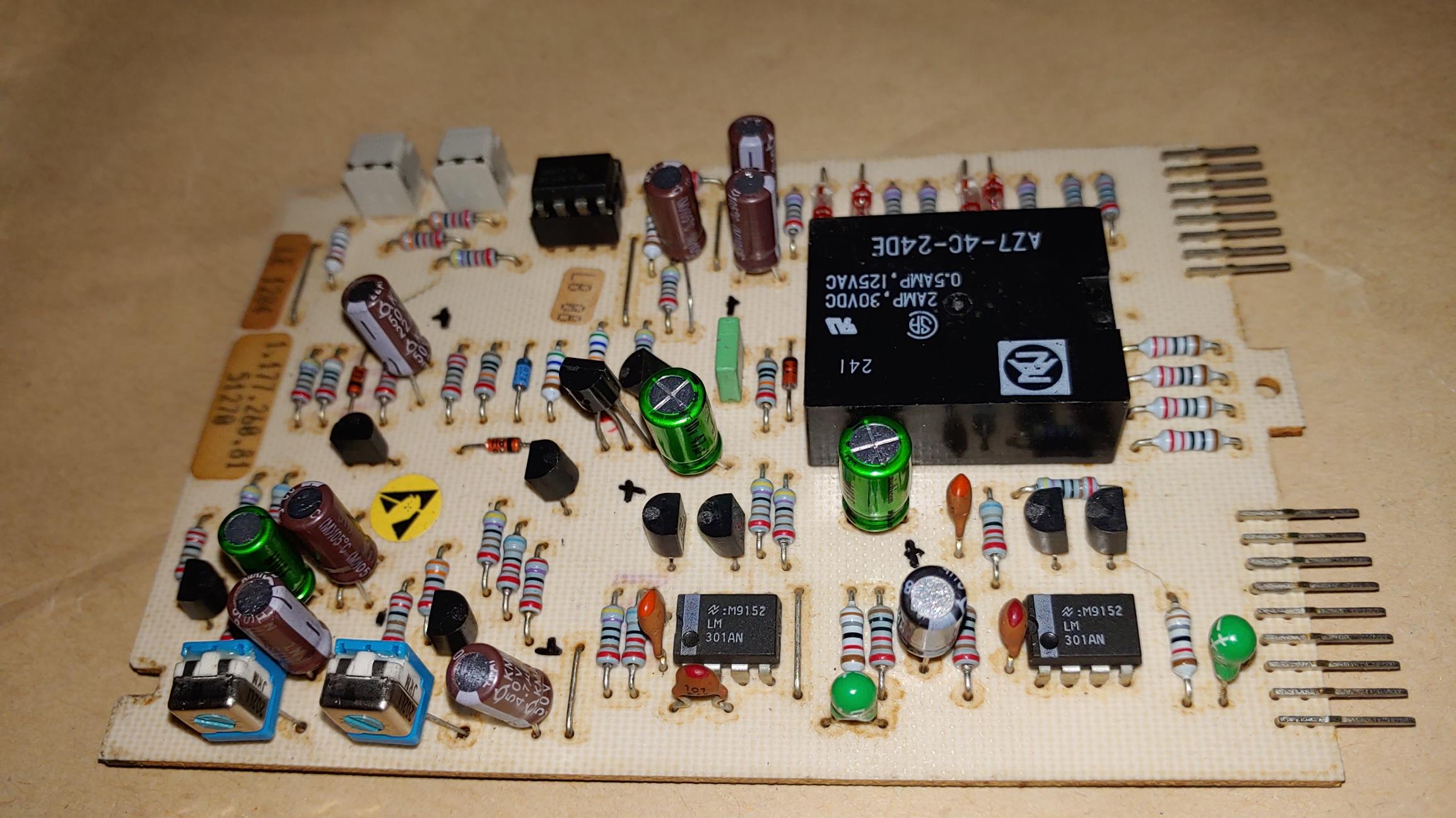

개조 후 mornitor /output board

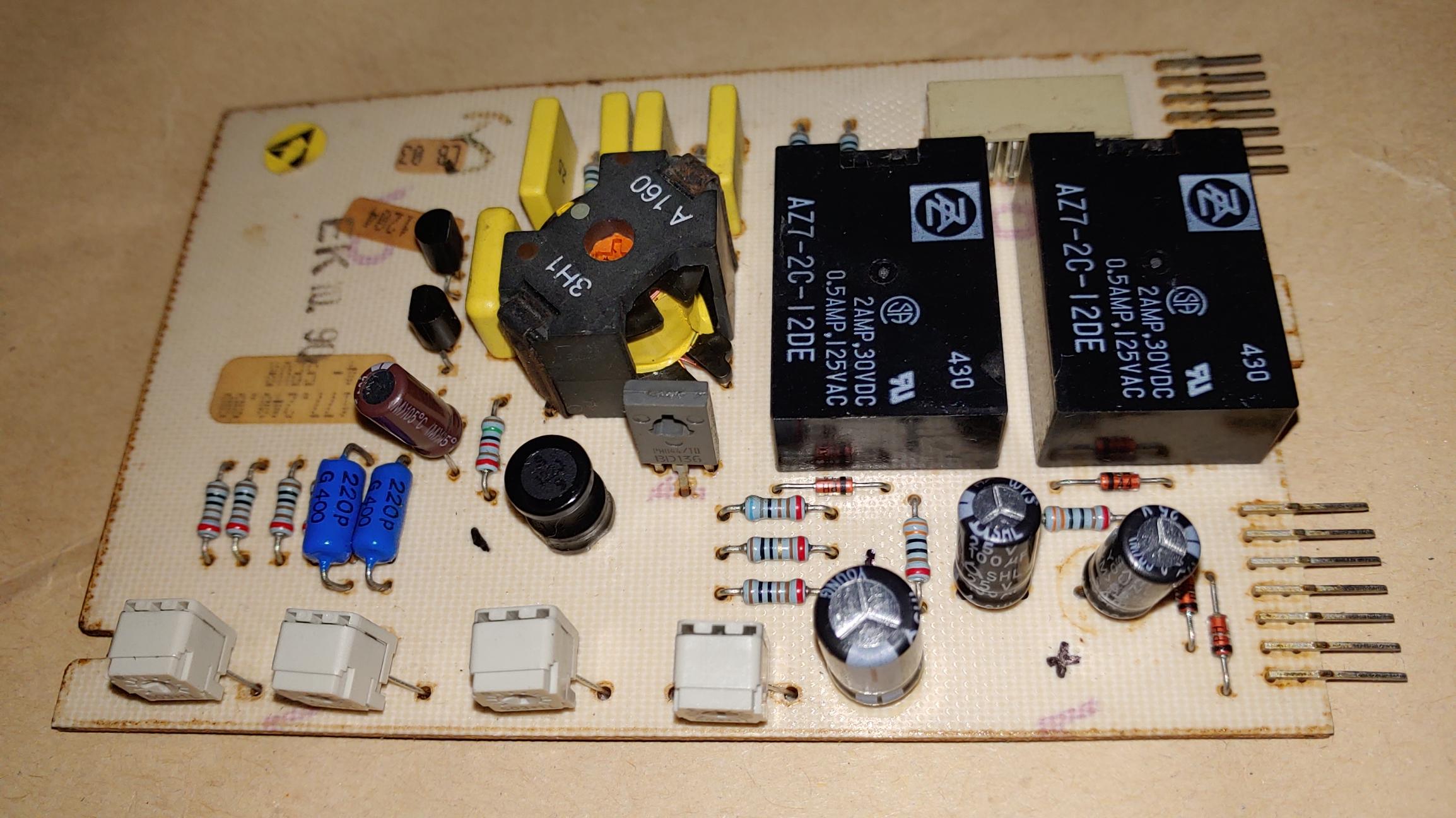

개조 후 Oscillator board

개조 된 보드 들을 모두 장착 후 캘리브레이션 시작. Reproduce 부분은 순조롭게 되었으나 레코딩이 왼쪽 채널이 전혀 되지 않는 난관에 봉착

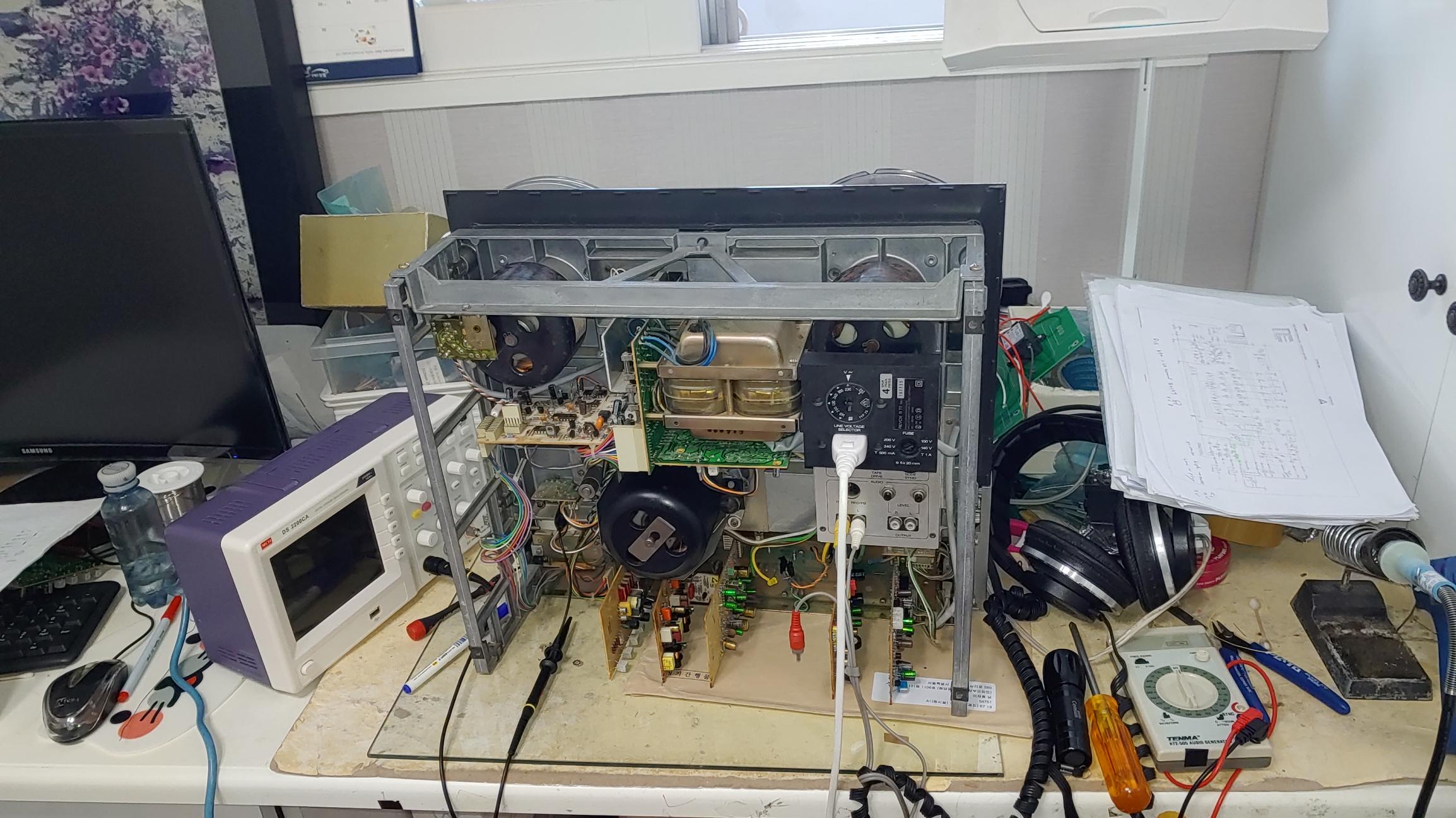

오실로스코프와 오디오 발진기를 통해 녹음 회로의 신호를 추적 하면서 이상 부분 알아내려 했으나 쉽게 되지 않았다

결국 레코딩 헤드의 왼쪽 채널에 이상이 있음을 알아 냈다. 반나절 걸려

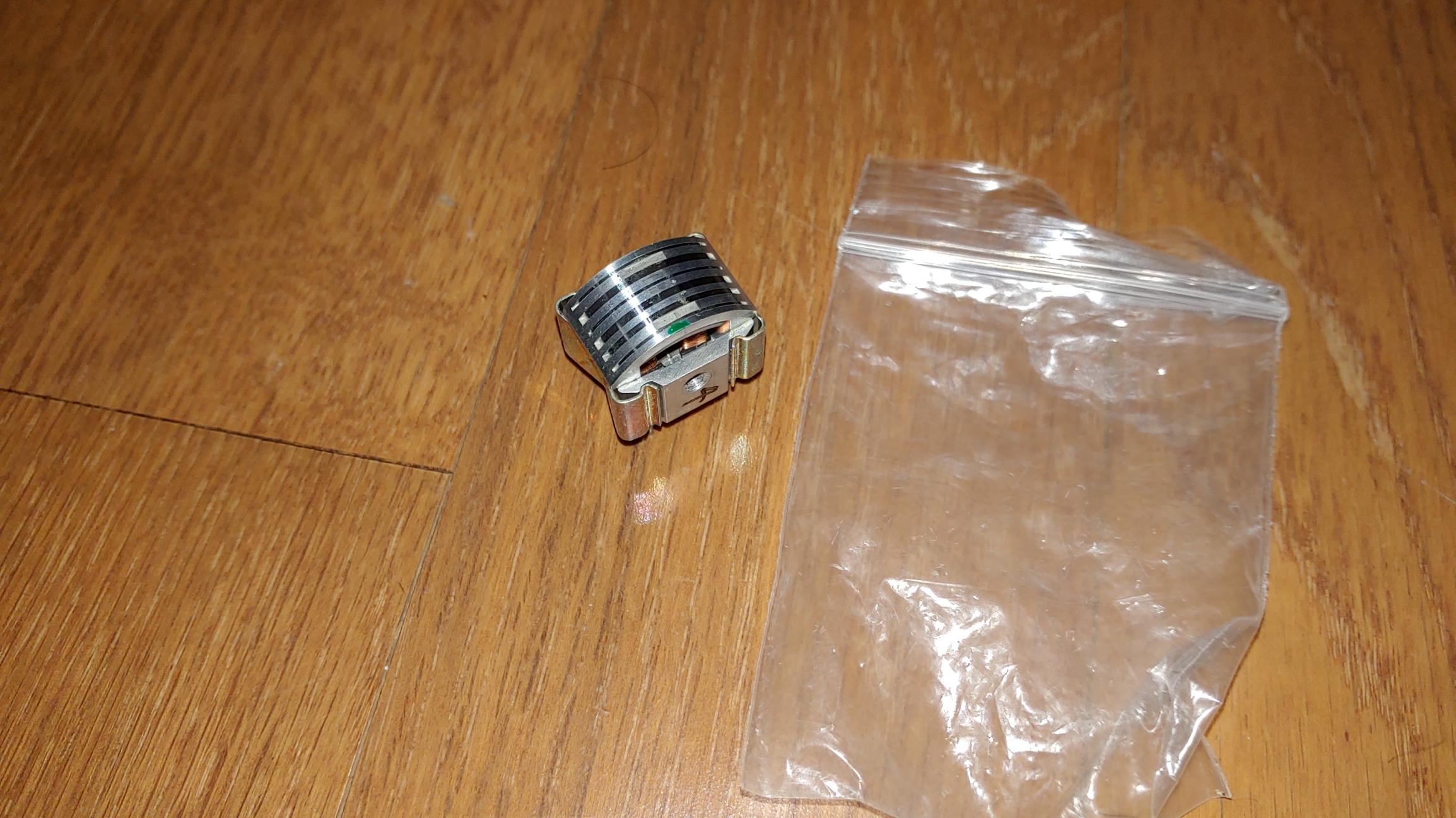

다행히 보유 하고 있는 4 트랙 레코딩 헤드가 있어 교체 작업에 돌입. 4 채널 헤드는 Ebay에서도 거의 나오지 않아 구하기가 힘들다.

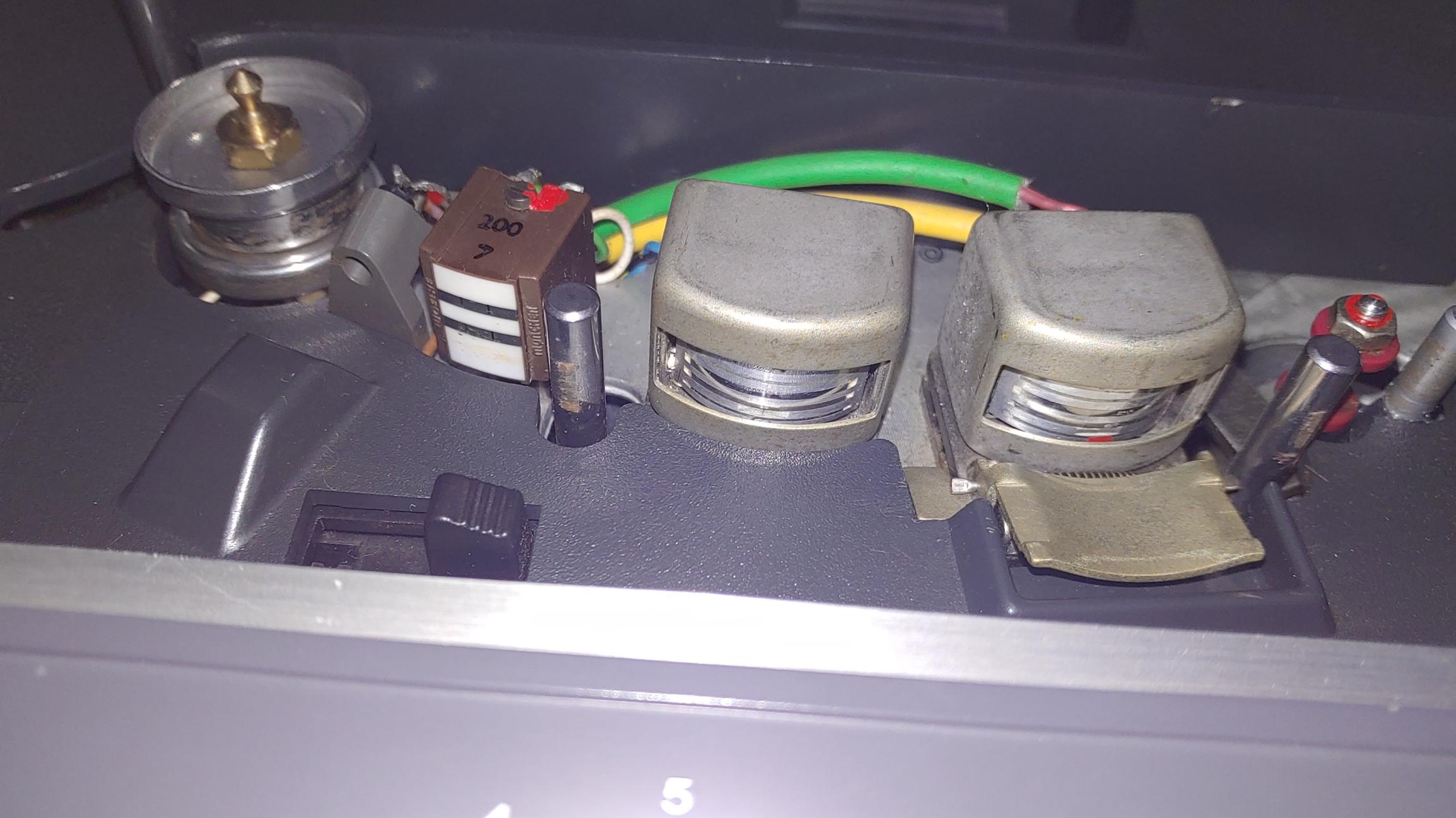

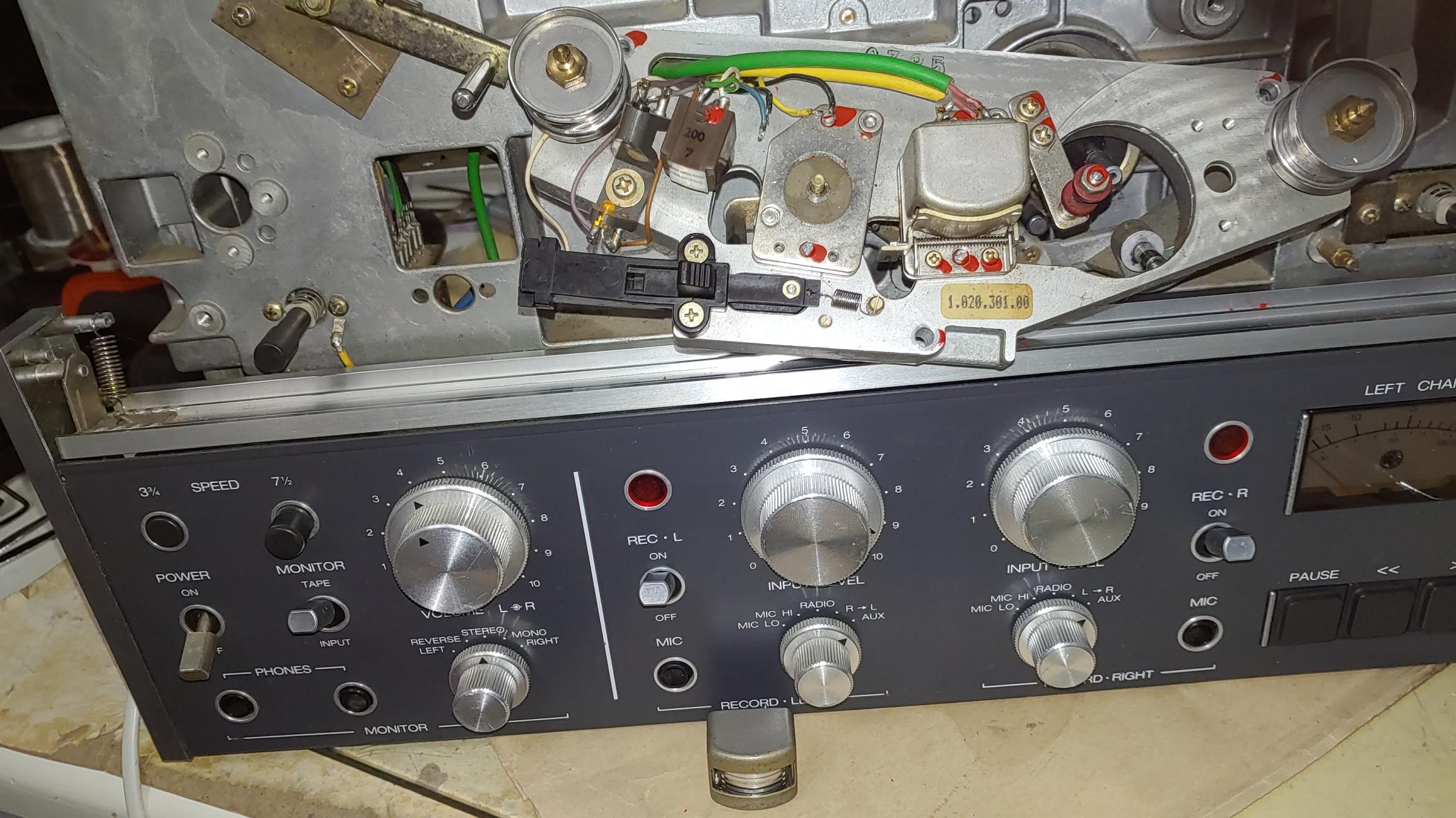

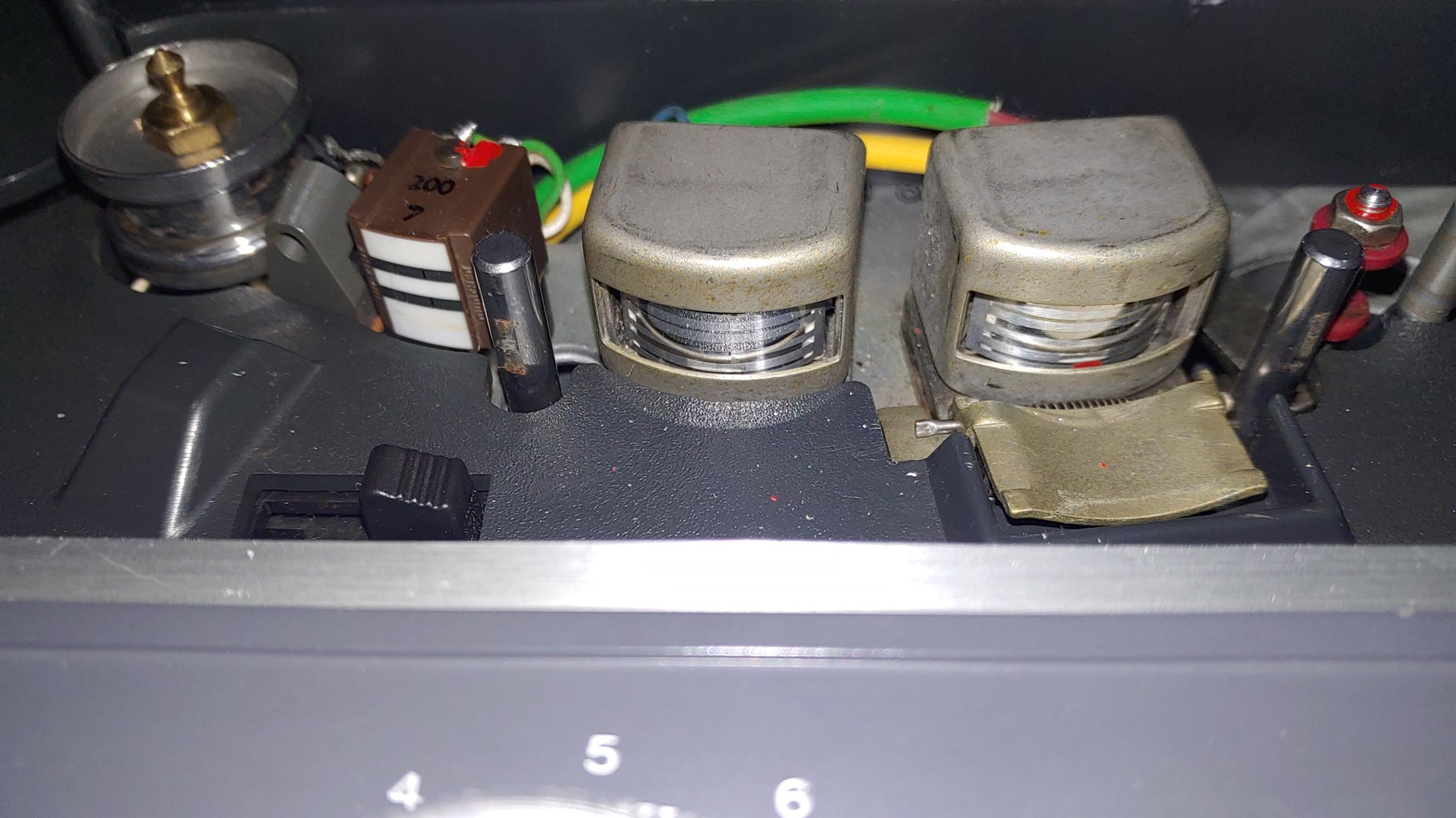

교체 작업 후 헤드 모습

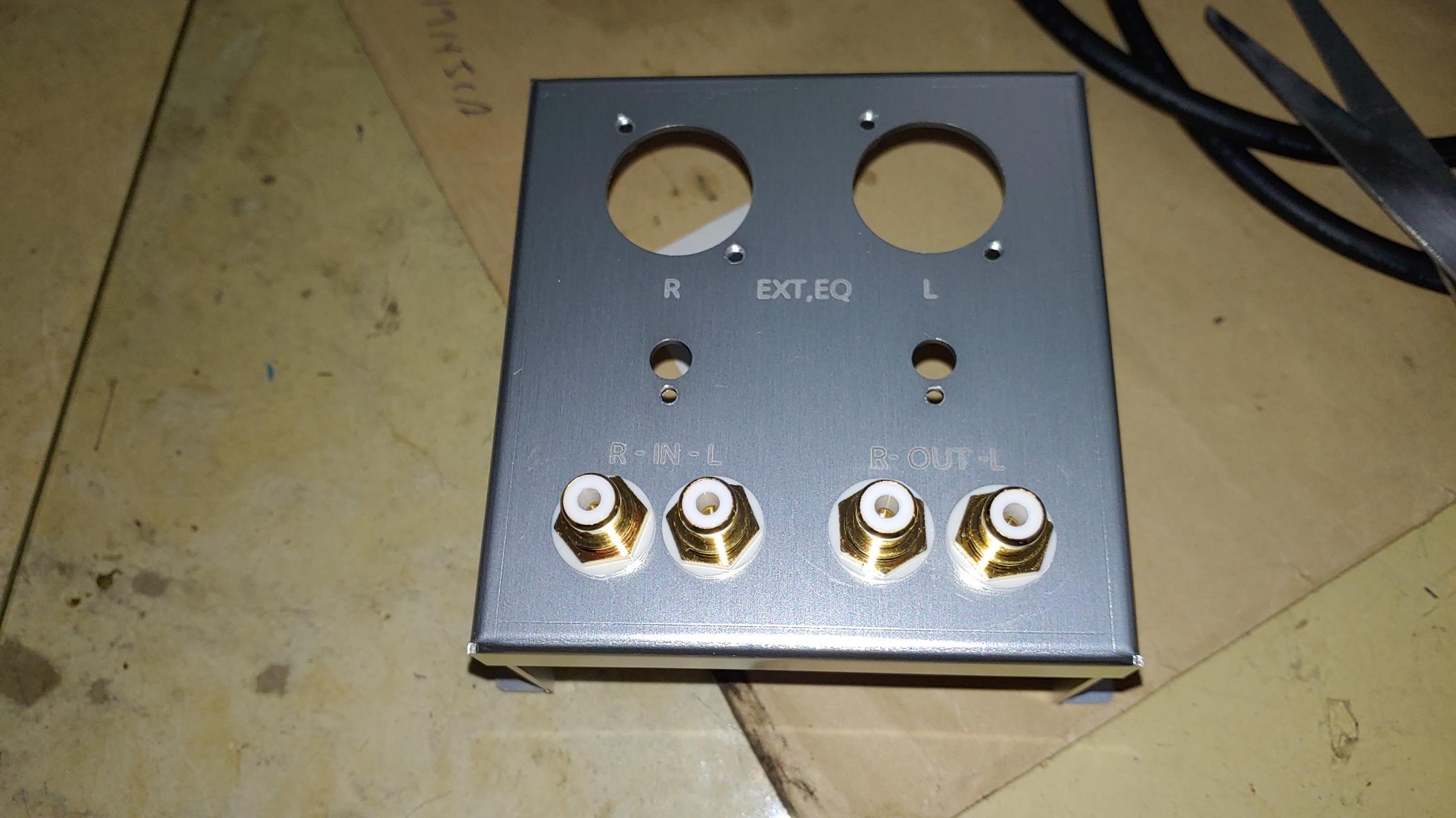

하는 김에 뒷면 입,출력 단자와 박스도 함께 교체. 금도금 단자에 기존 단자의 문제점인 RCA 단자 간격이 넓어 현재의 고품질 interconnecting cable도 쉽게 사용이 가능해 졌다.

개조 작업 완료 후 뒷면 패널을 넣기 전 모습

종합 점검. 재생은 훌륭 했으나 녹음시 때때로 '치직 치직' 하는 잡음이나는 것 발견. 좌절의 순간

탐색 끝에 레코딩 보드의 오른쪽 부분에서 산탄 잡음이 나오는 것을 알고 그 부분을 트랜지스터 까지 전면 교체 한 후 잡음이 사라졌다. 교체 한 2개의 can 타입 트랜지스터와 1 % 오차 금속 피막 저항 모습이 보인다.

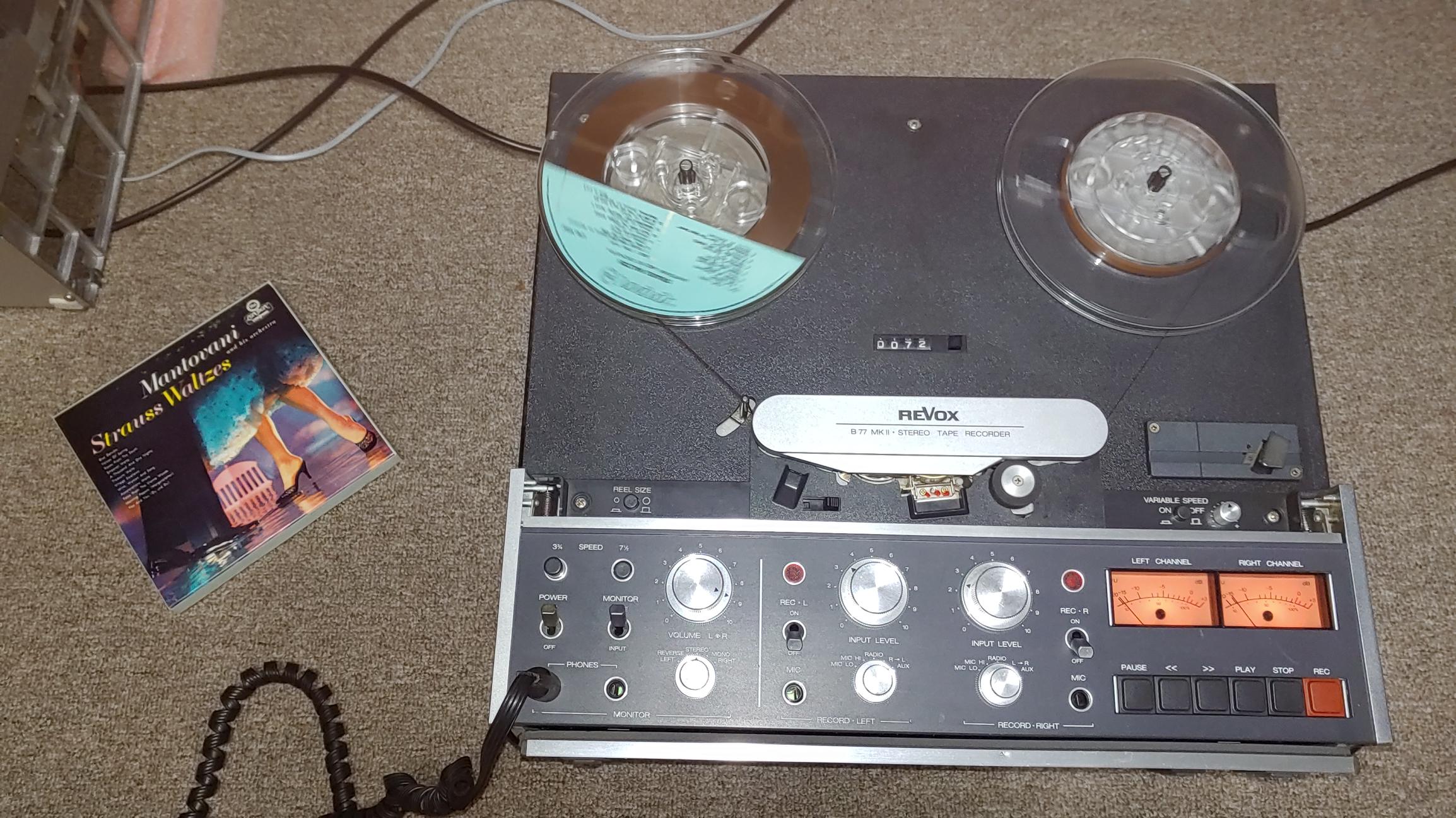

녹음이 순조롭게 진행 . 4 트랙인데도 7 1/2 ips 는 물론 3 3/4 ips 저속에서도 원본과 구별이 힘든 완벽한 성능에 다시 감탄

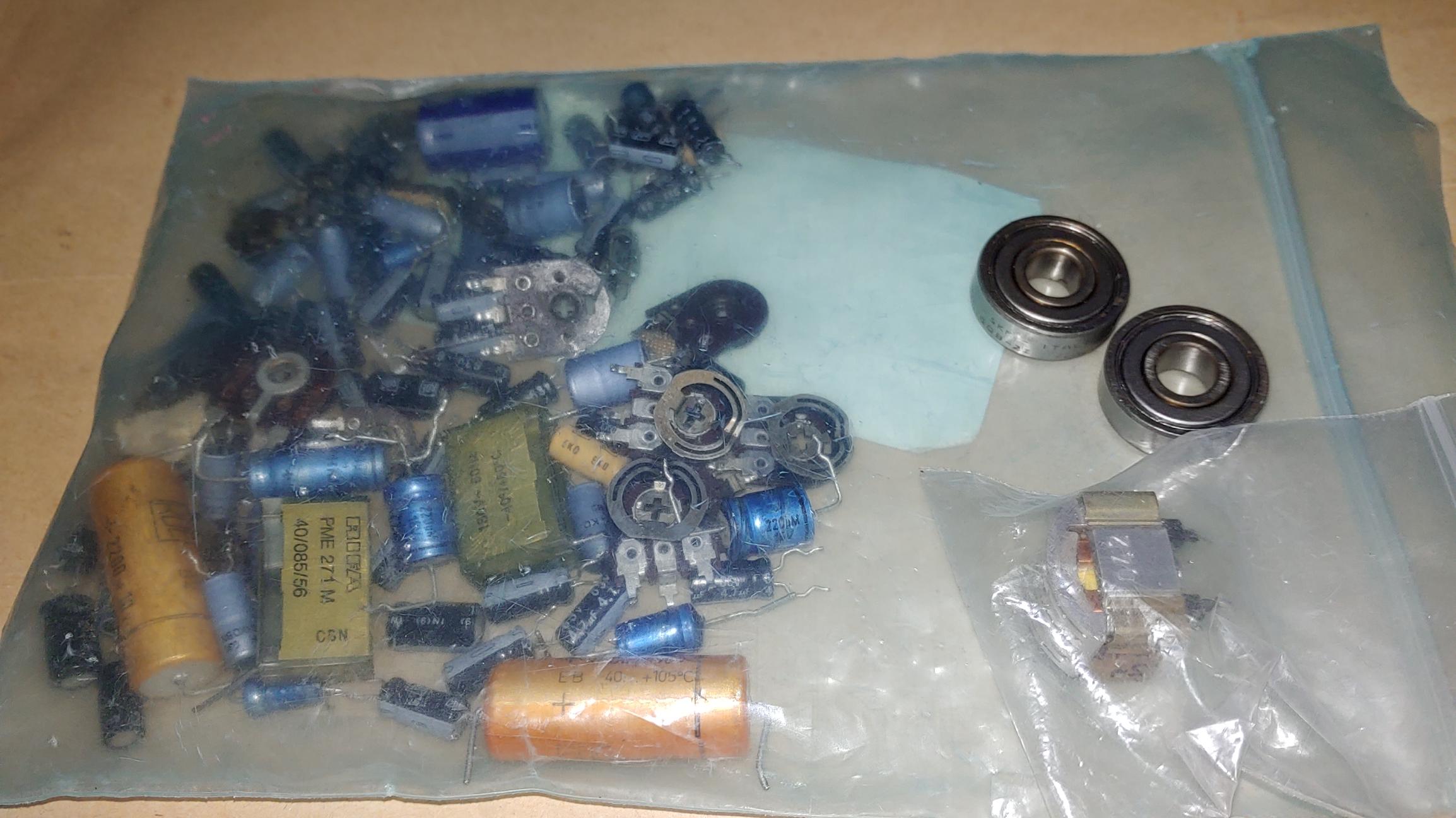

개조를 마친 후 떼어 낸 부품과 베어링 2개 및 레코딩 헤드. 잘 포장 하여 의뢰인에게 보내진다.
