Revox PR99 수리/개조 작업 5

풍납동의 최**님이 의뢰 하신 기기로 Revox PR99이다.

NAB EQ, 속도는 표준 스피드 버전으로
7 1/2과 3 3/4 ips를 선택 할 수 있다.

테이프 주행을 정밀 측정 하고 위치로 돌아 가게 할 수 있는 전자식 Locator counter 대신 일반 기계식 카운터가 달려 있다.

일단 작업에 들어 가기 전 사전 점검 시작.

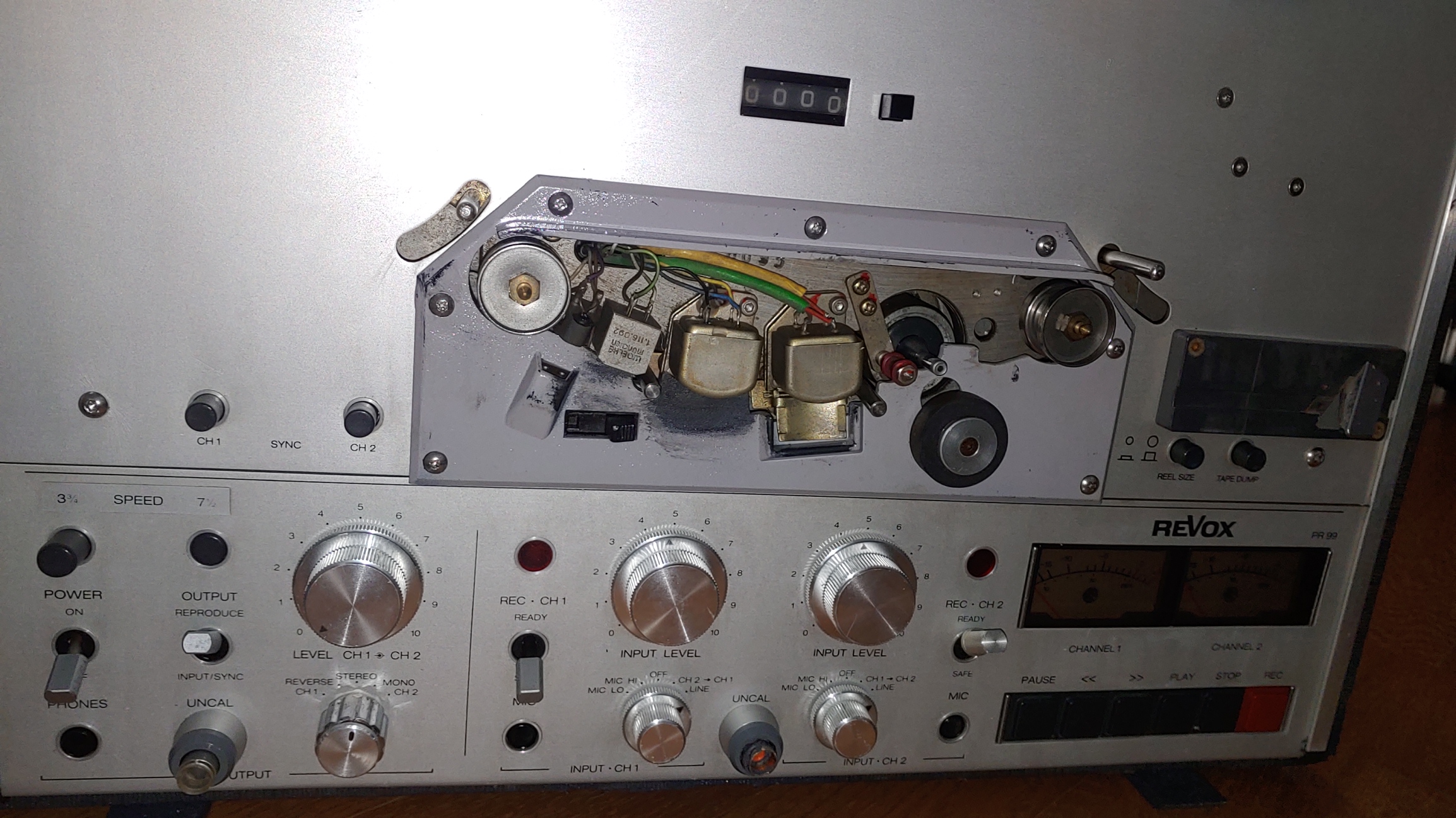

헤드 플레이트 커버가 보통 검정색인데 회색으로 다시 도료 되어 있는듯 한데 밑면의 마모가 심하다.

왼쪽 스테레오, 모노 등 선택 스위치가 제 것이 아니고 밑면 중앙의 입력 uncal 스위치의 플라스틱 두껑이 망실 되어 있다.

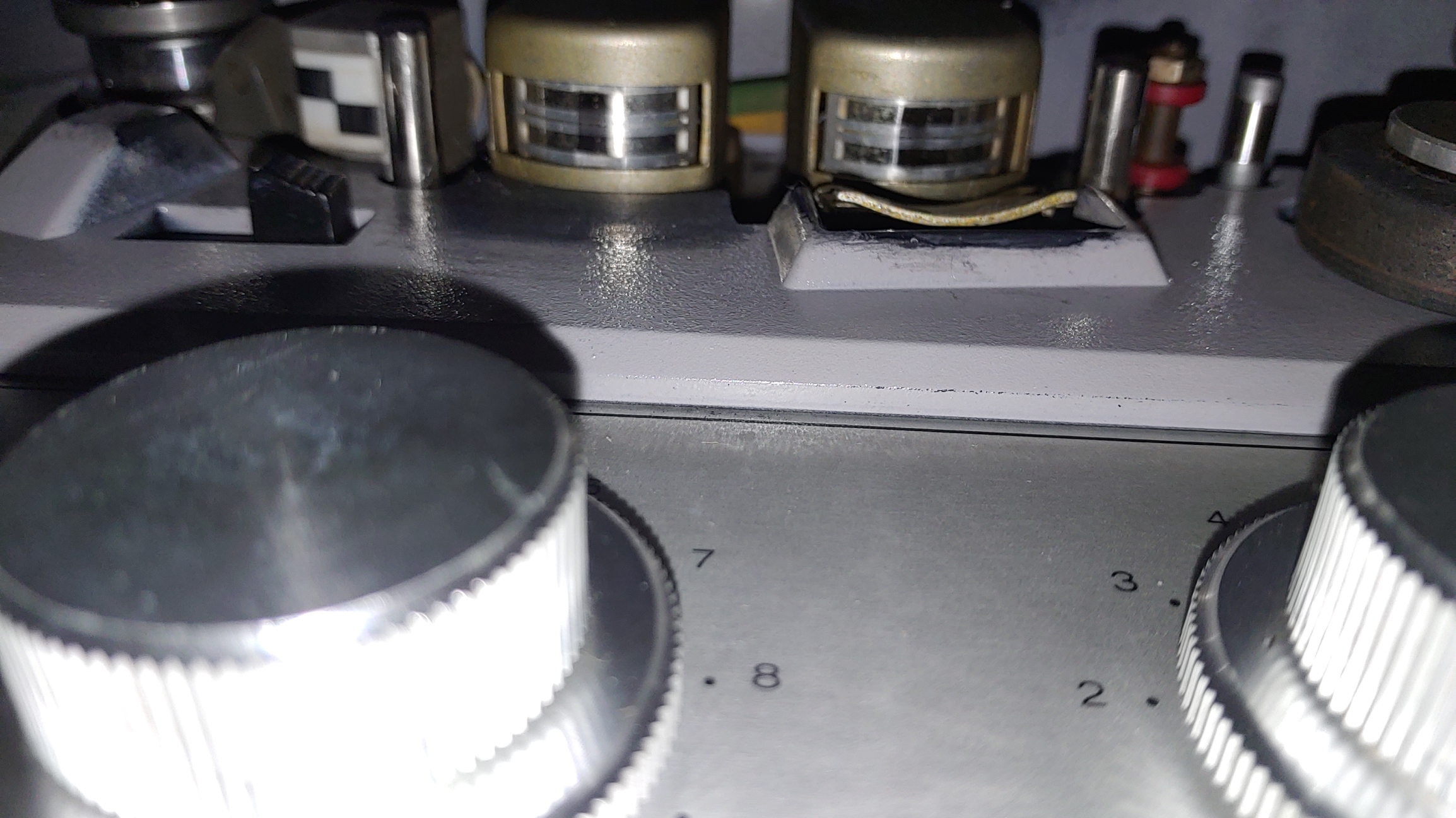

헤드도 사용량이 많아 평탄 해진 부분이 3 mm 를 넘고 있다.

헤드의 마모가 상당 해 고역 주피수의 감쇄가 예상된다.

새것으로 교체 또는 Relapping 즉 헤드 재생을 하여 장착 하여야 할 것 같다.

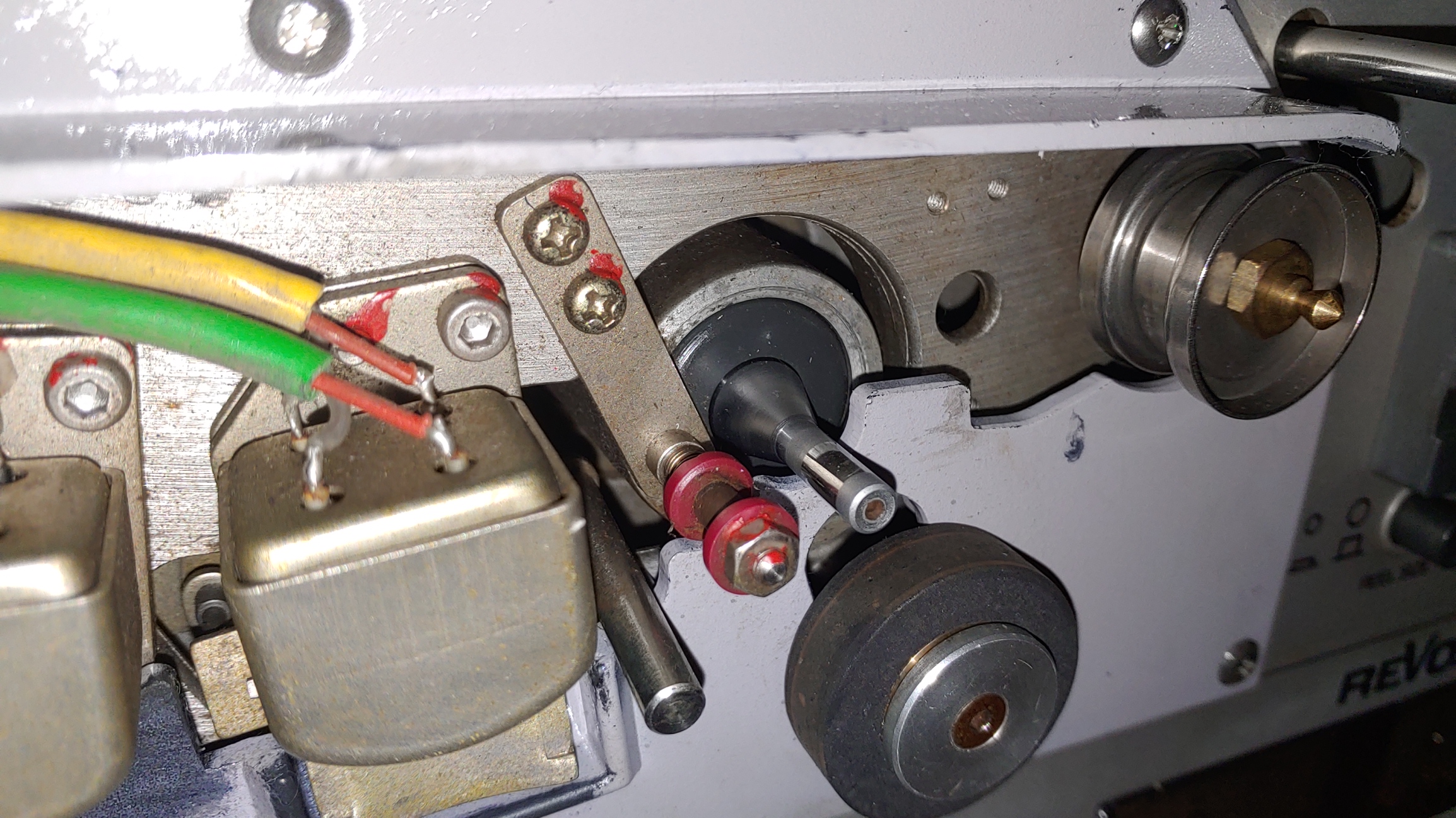

캡스턴 축도 오래 사용 하여 테이프 닿는 부분이 광택이 난다. 이 부분도 켑스턴 축 복원 작업이 필요 하다.

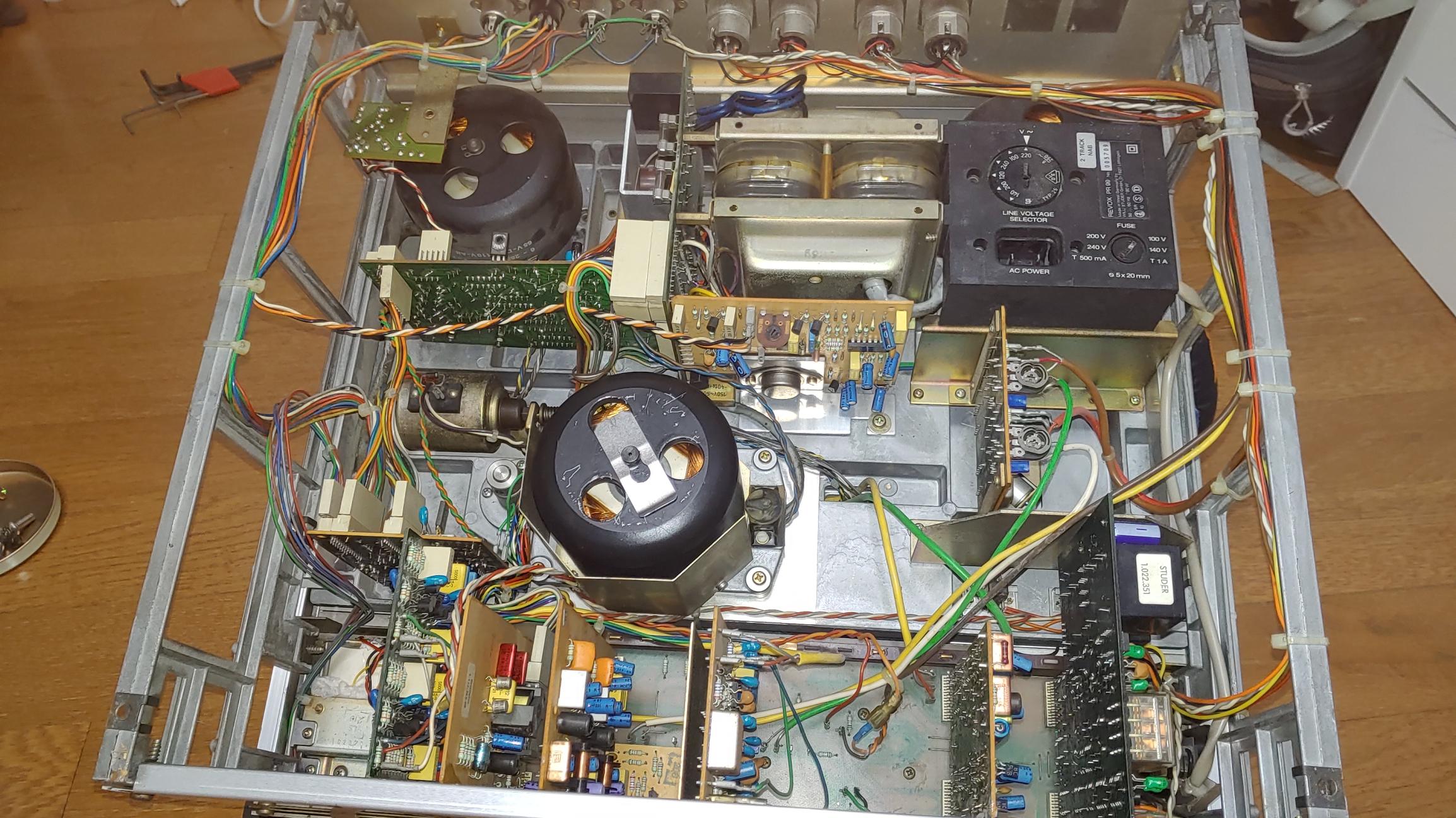

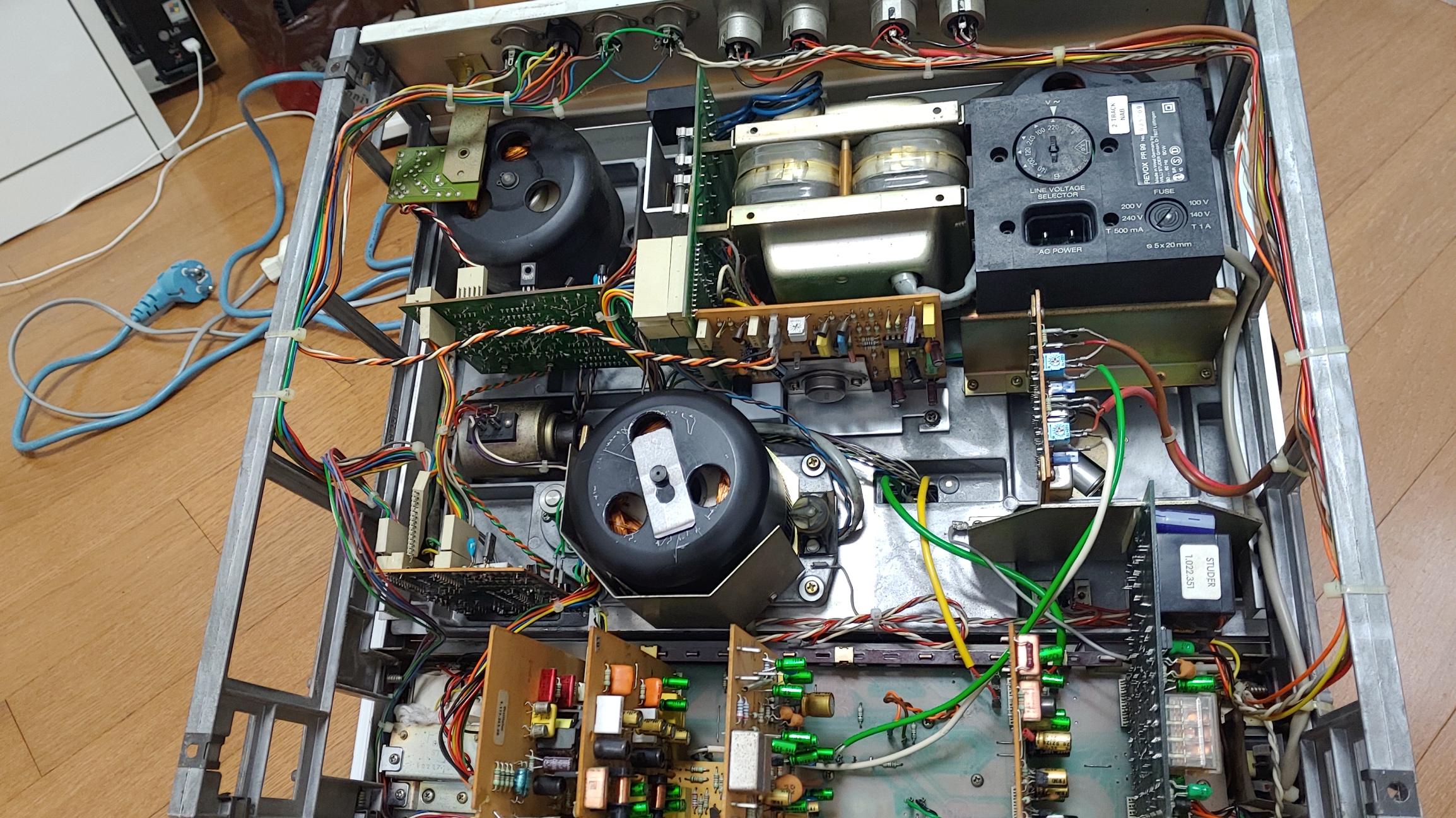

전체 내부 사진. 내부는 양호 한 편

일부 전해 콘덴서가 교체 된 것으로 보아 전에 국내에서 수리 된 적이 있는 듯 하다.

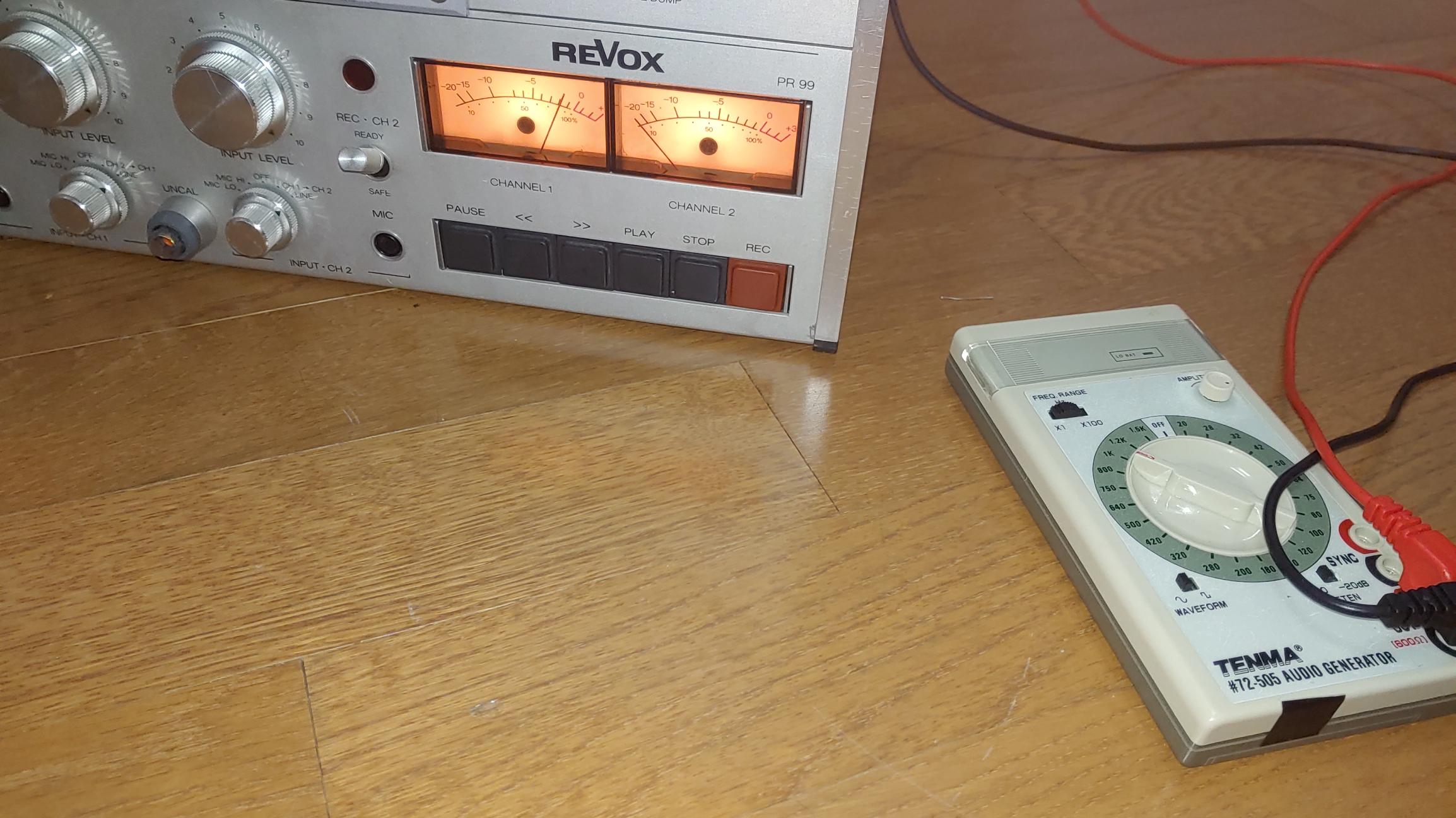

기능 점검 결과 재생은 제대로 되지만 VU미터 감도를 너무 높게 설정 해 놓은 것이 보이고 녹음시 채널 2 (Right)에 신호가 들어 오지 않는다. 입력 회로의 점검과 수리가 필요 해 보인다.

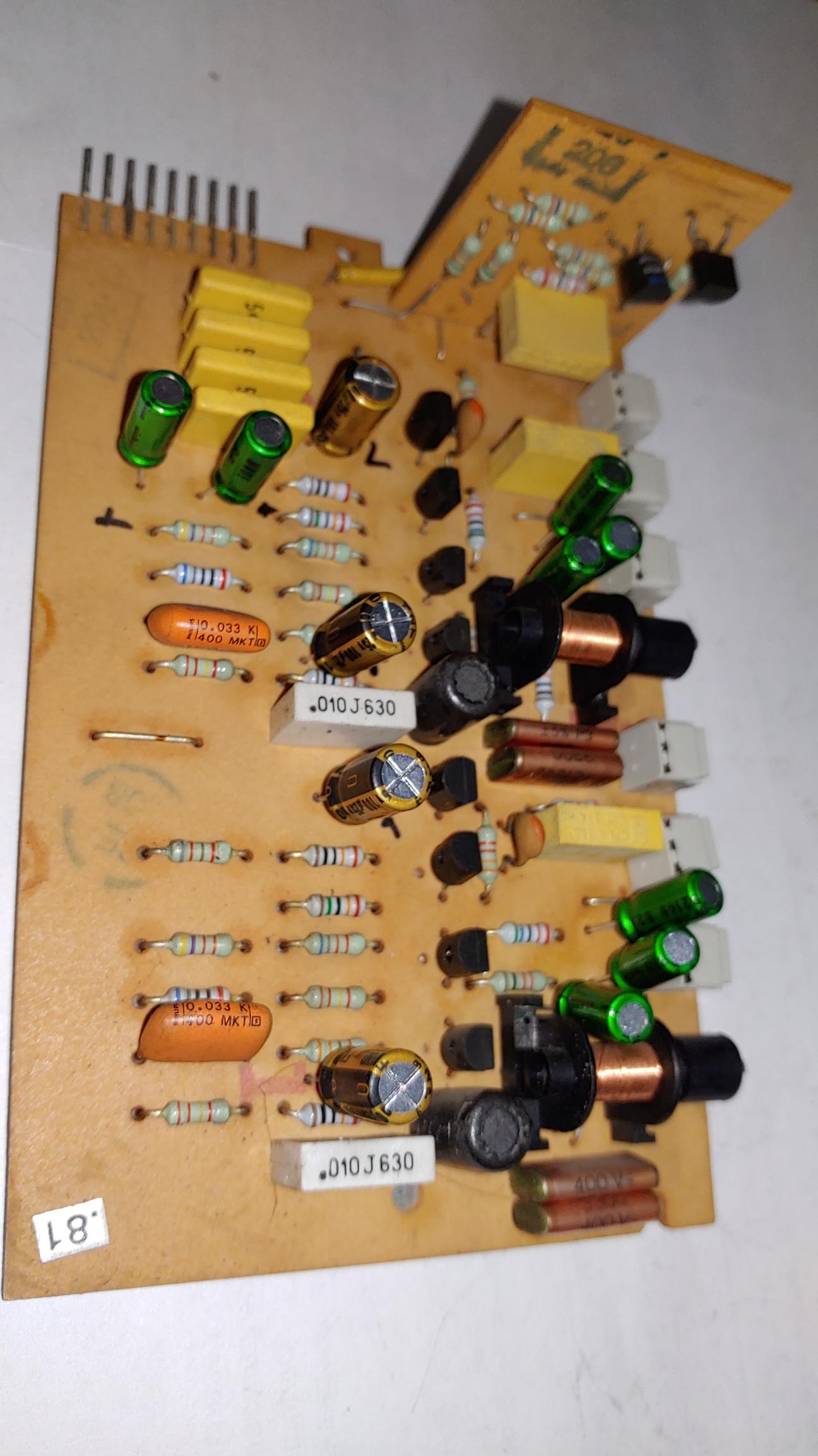

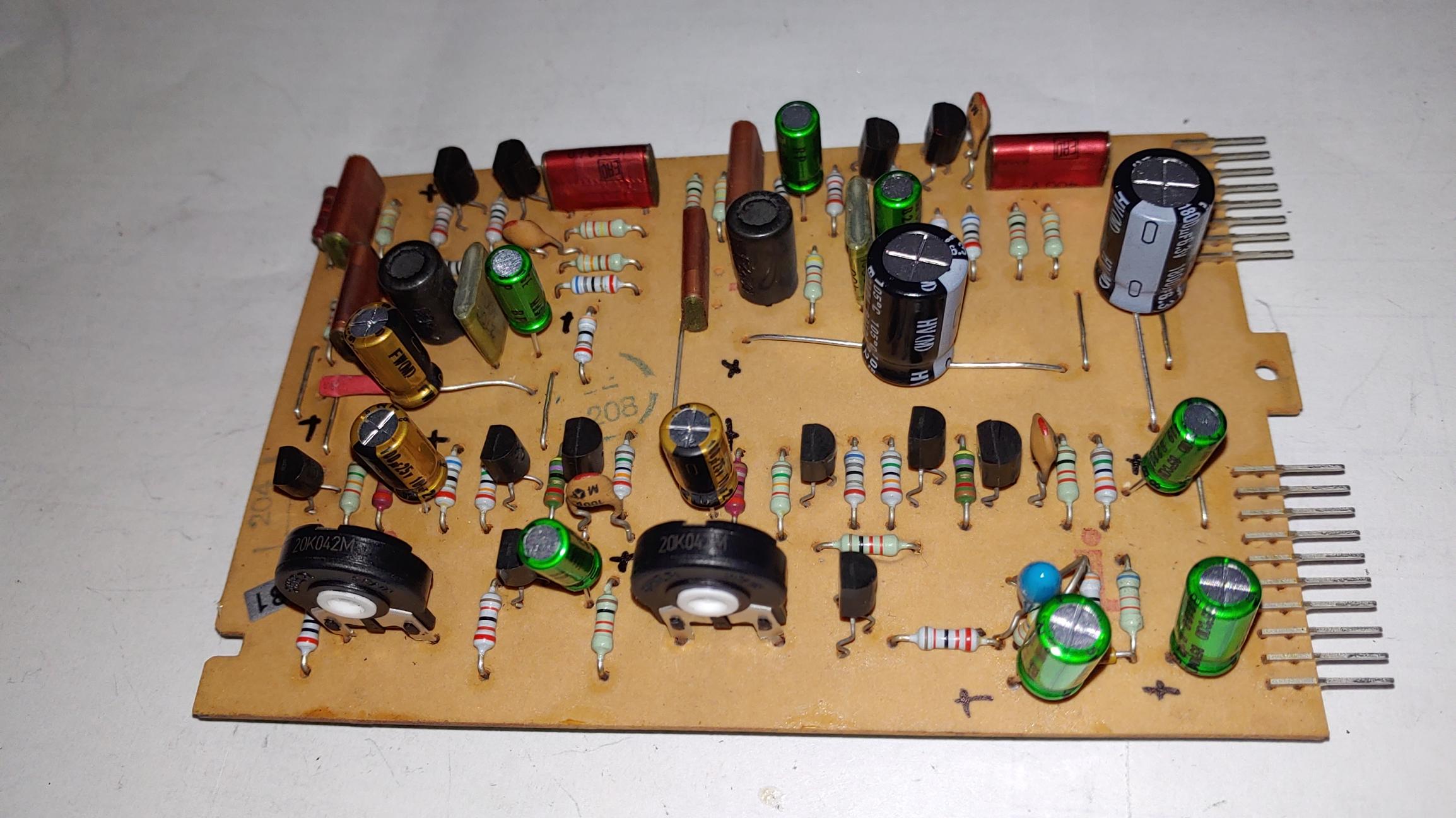

reproduce board의 개조

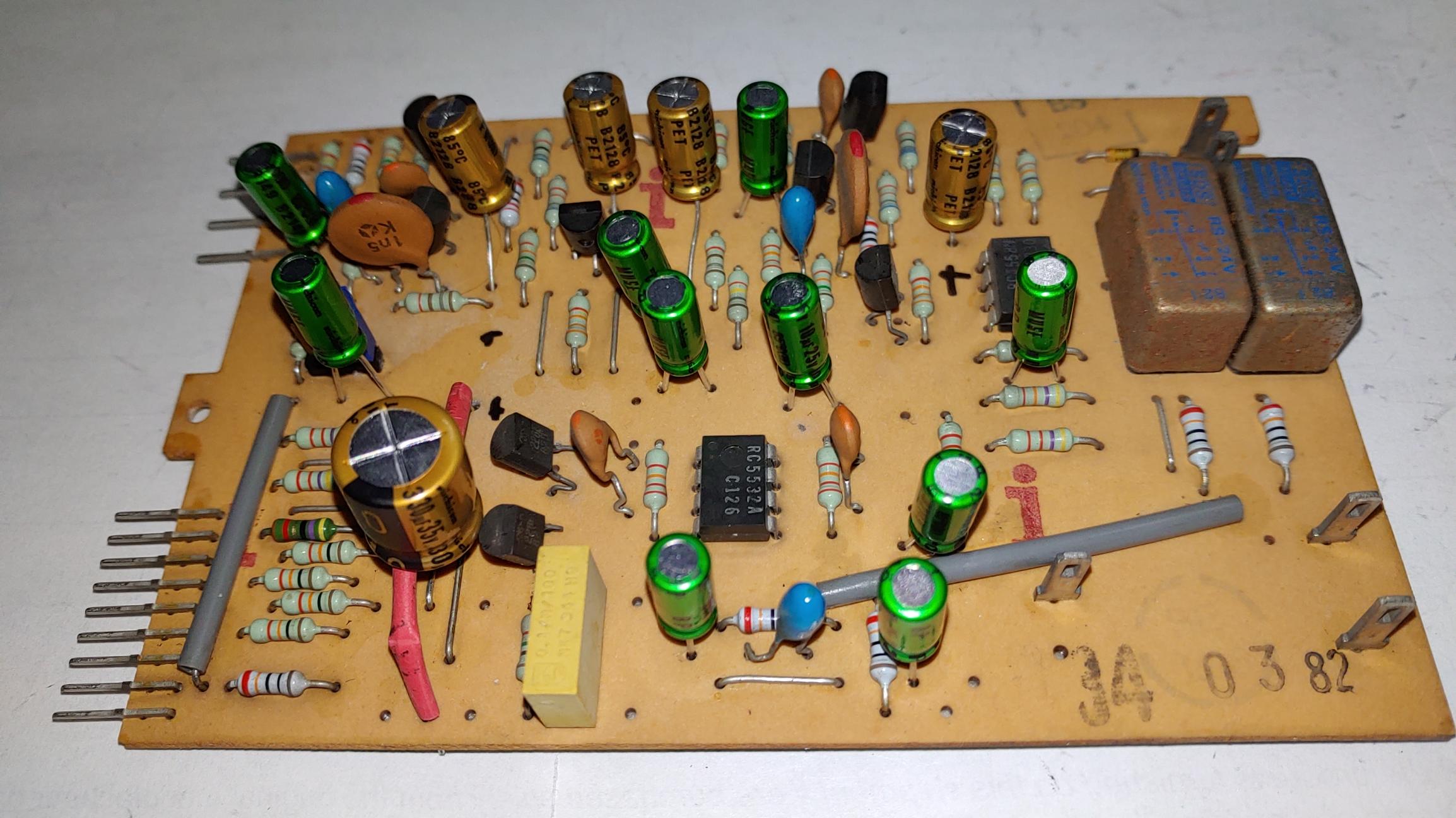

input board의 개조

recording board의 개조

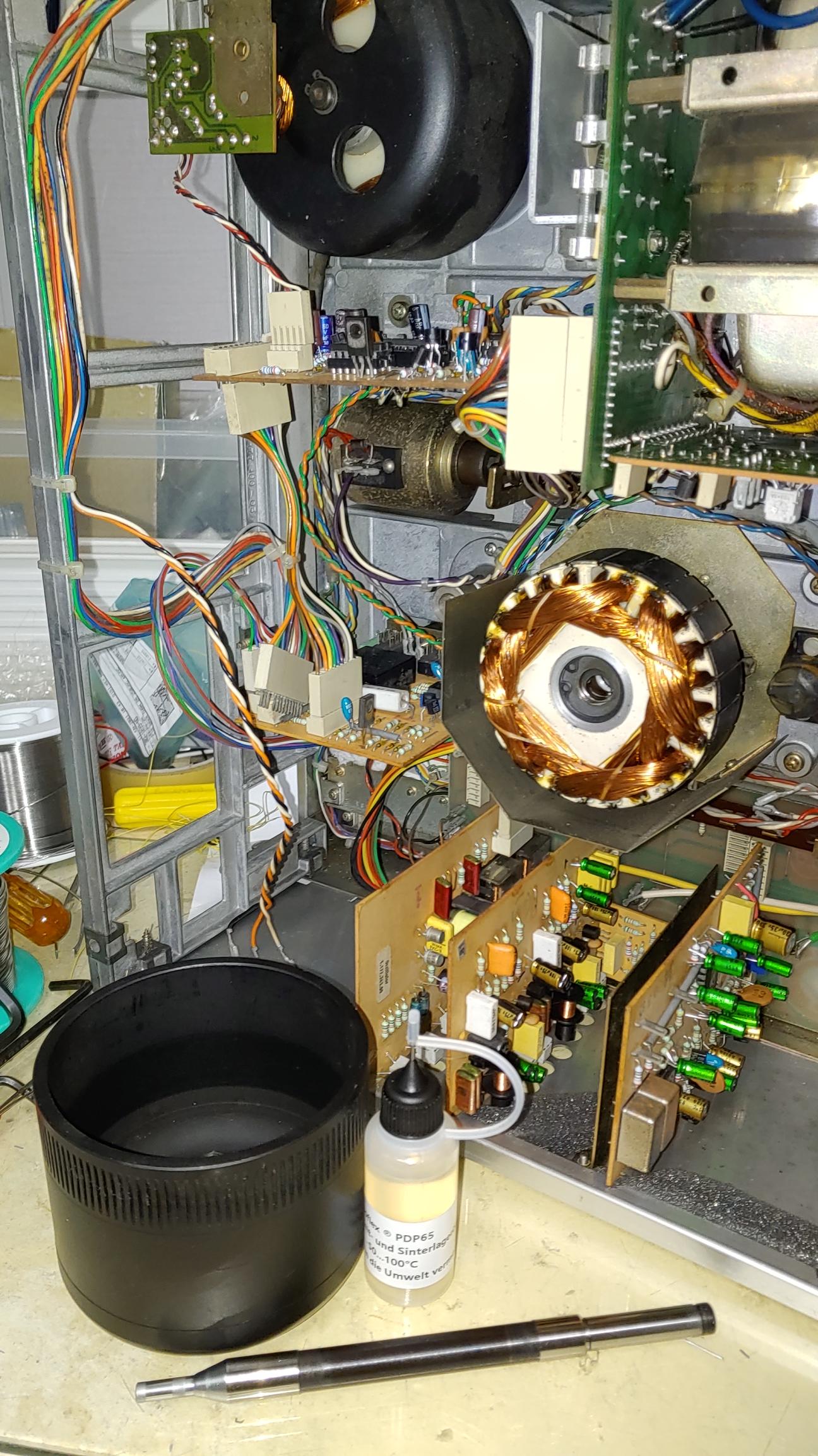

capstan motor의 분해,소제 및 pdp65 운활유 주유

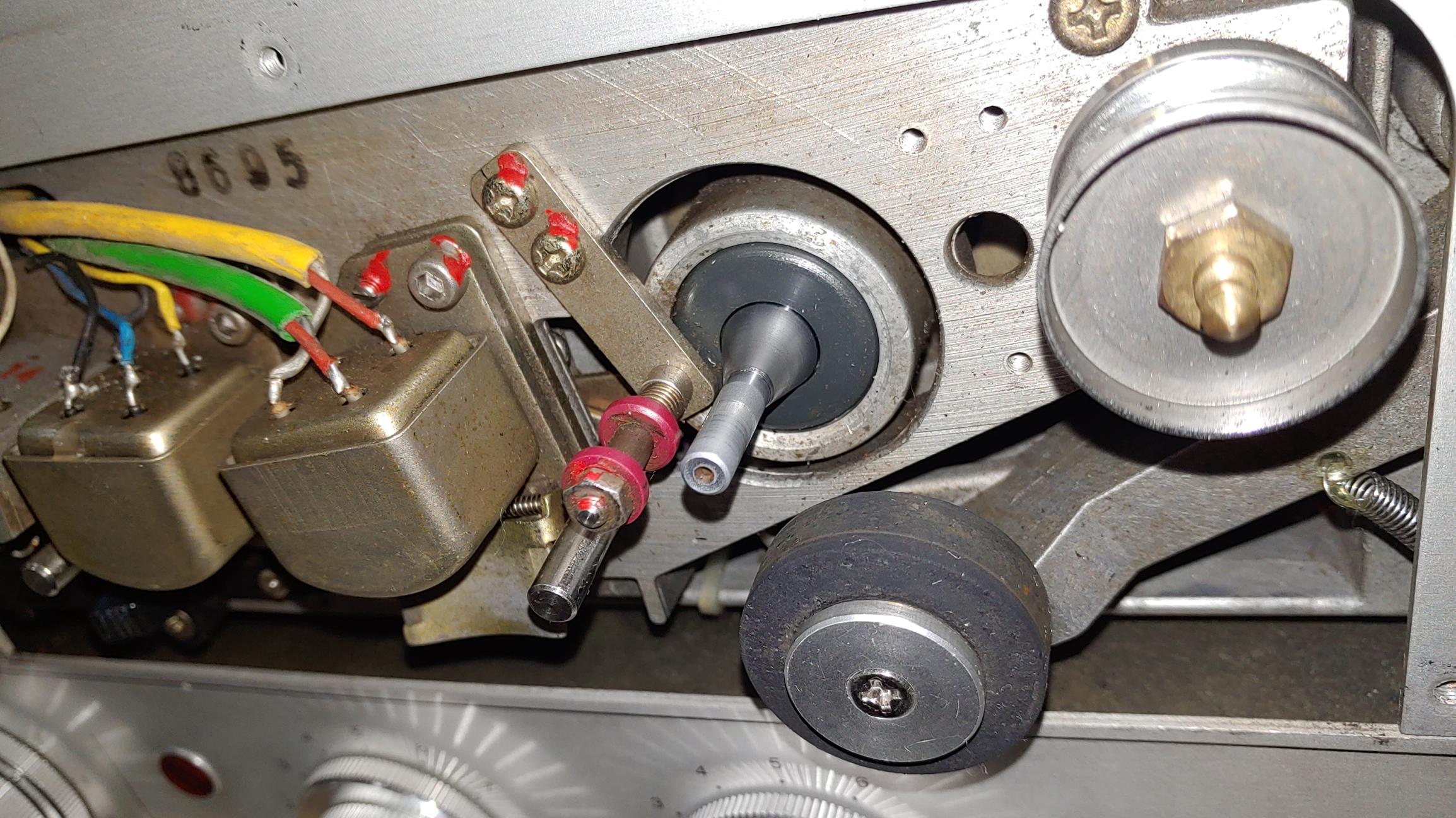

capstan 축의 재생 작업 후 반짝 거리며 광택이 나던 테이프가 물리는 부분이 회색으로 변하면서 적당한 Grip이 생긴다

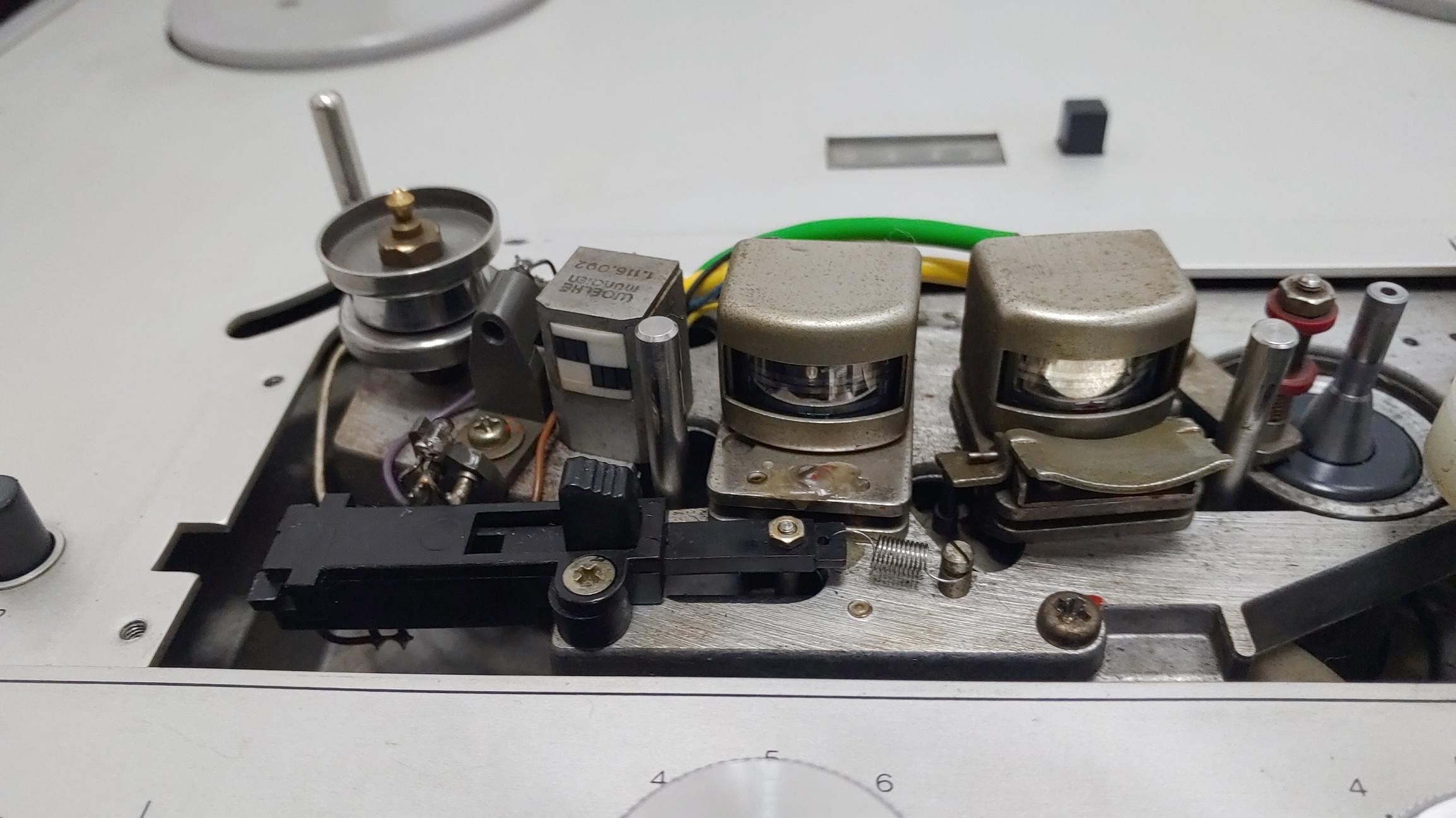

녹음 헤드와 재생 헤드를 모두 신품으로 교체 하였다. 평탄한 고역 주파수 특성을 얻을 수 있었다.

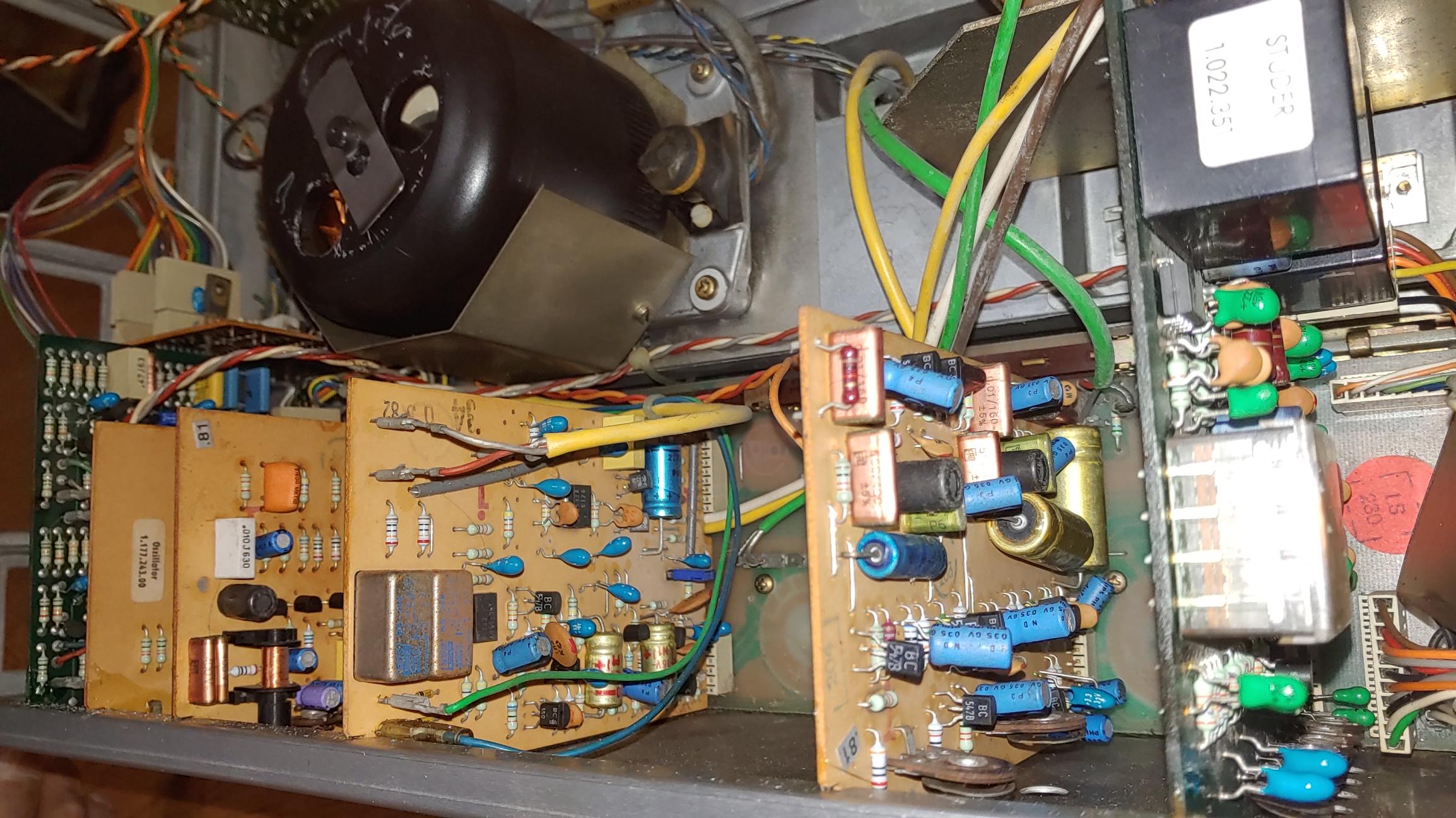

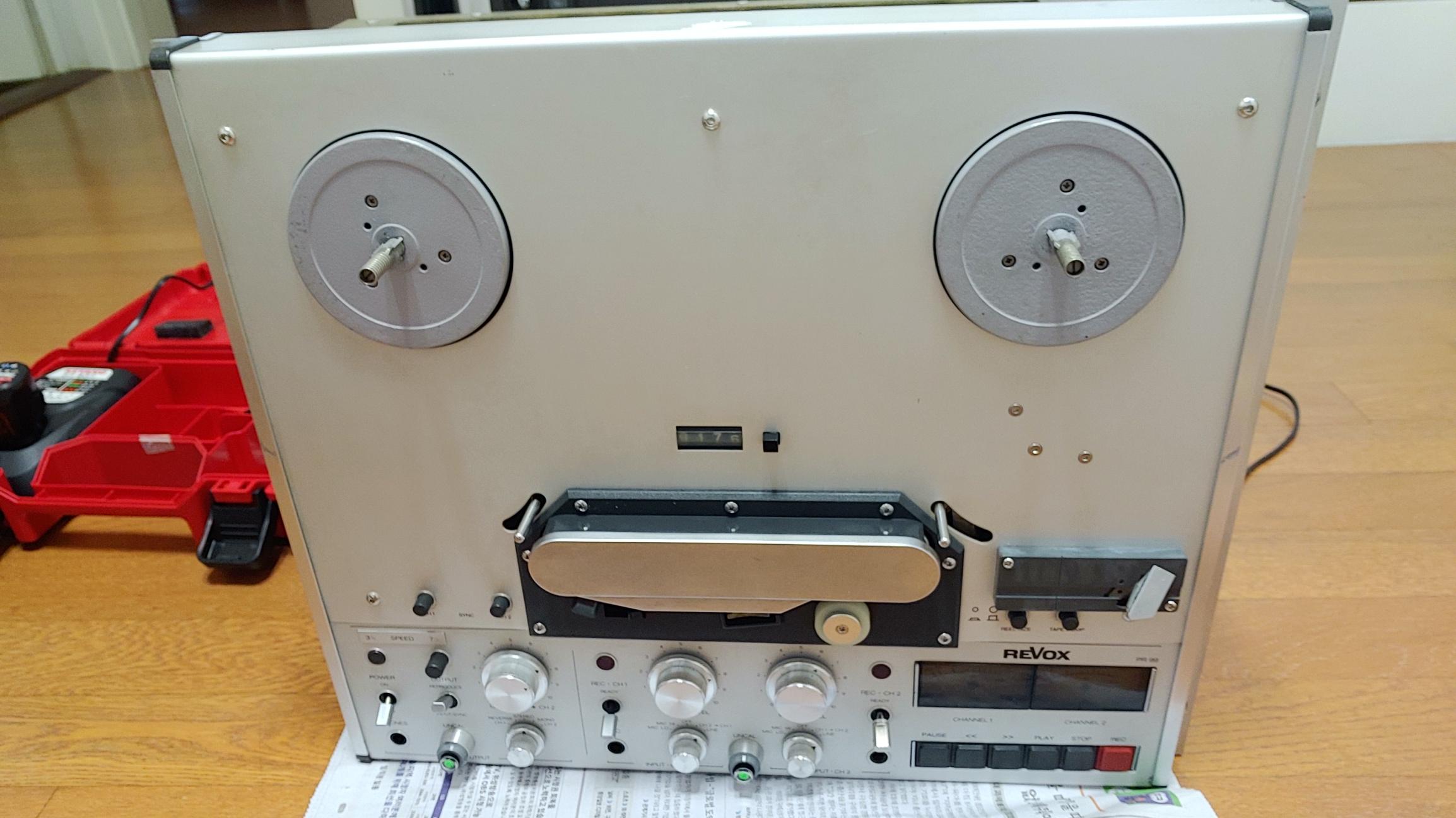

내부 오버홀 및 개조가 완료 된 후 모습

제것이 아닌 스위치를 오리지널의 것으로 구해 장착하고 헤드 플레이트도 오리지널 검은색의 것으로 교체.

특히 파손이 되었던 input 과 output uncal. 버튼 스위치를 새것으로 교체 하였다.

외관이 새로와지니 전체적인 느낌도 완전 다르다.
