Revox PR99 수리및 개조 7

서울 성북동에 있는 LP 바에서 사용할 예정으로 구입한 리복스 PR99.

의뢰한 분은 국내에서 지인을 통하여 구했는데 오른쪽 VU 미터가 동작을 안하고 재생음질이 먹먹하며 녹음이 제대로 되지 않아 전반적인 수리, 오버홀 및 개조와 캘리브레이션을 부탁 했다.

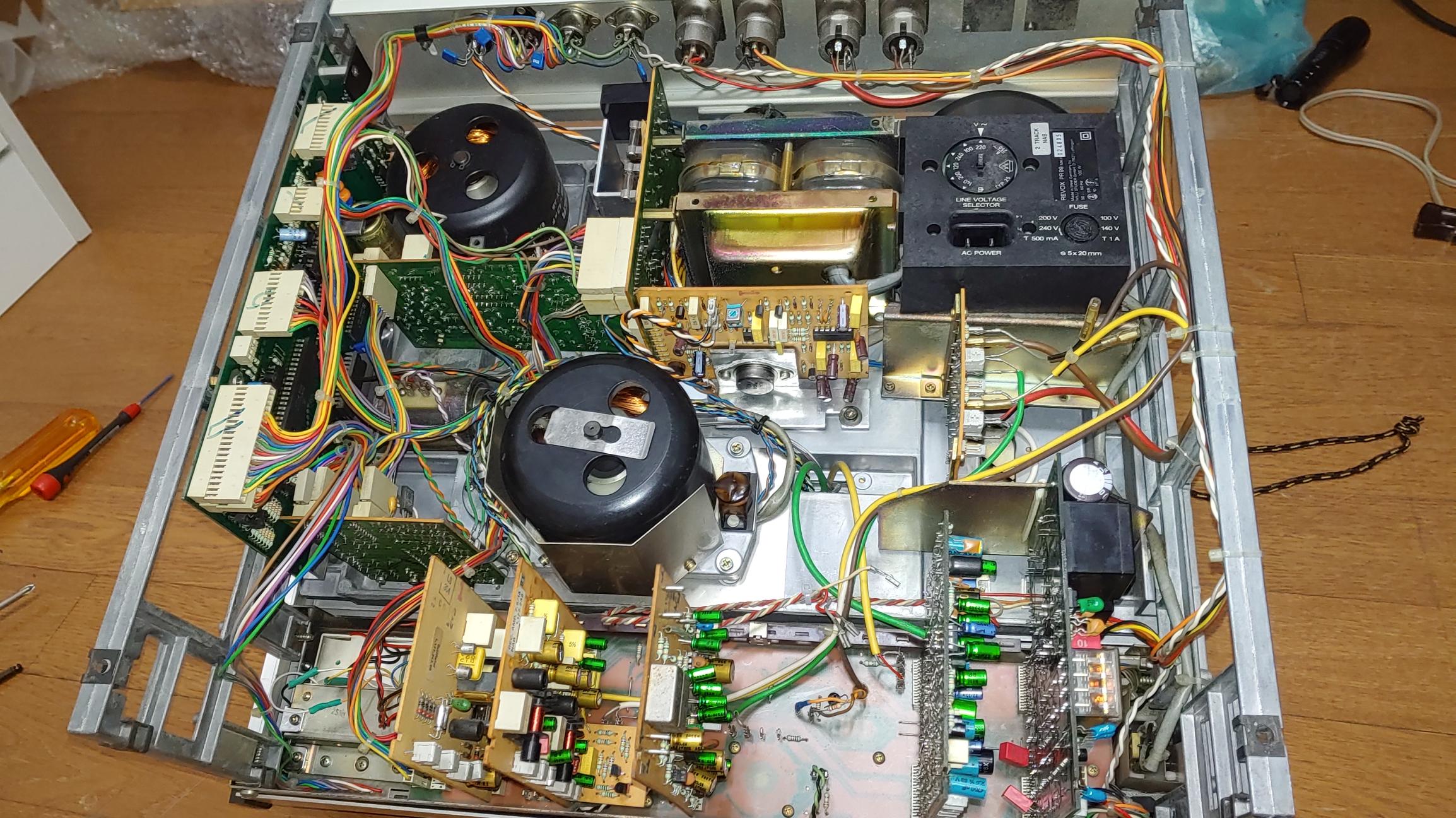

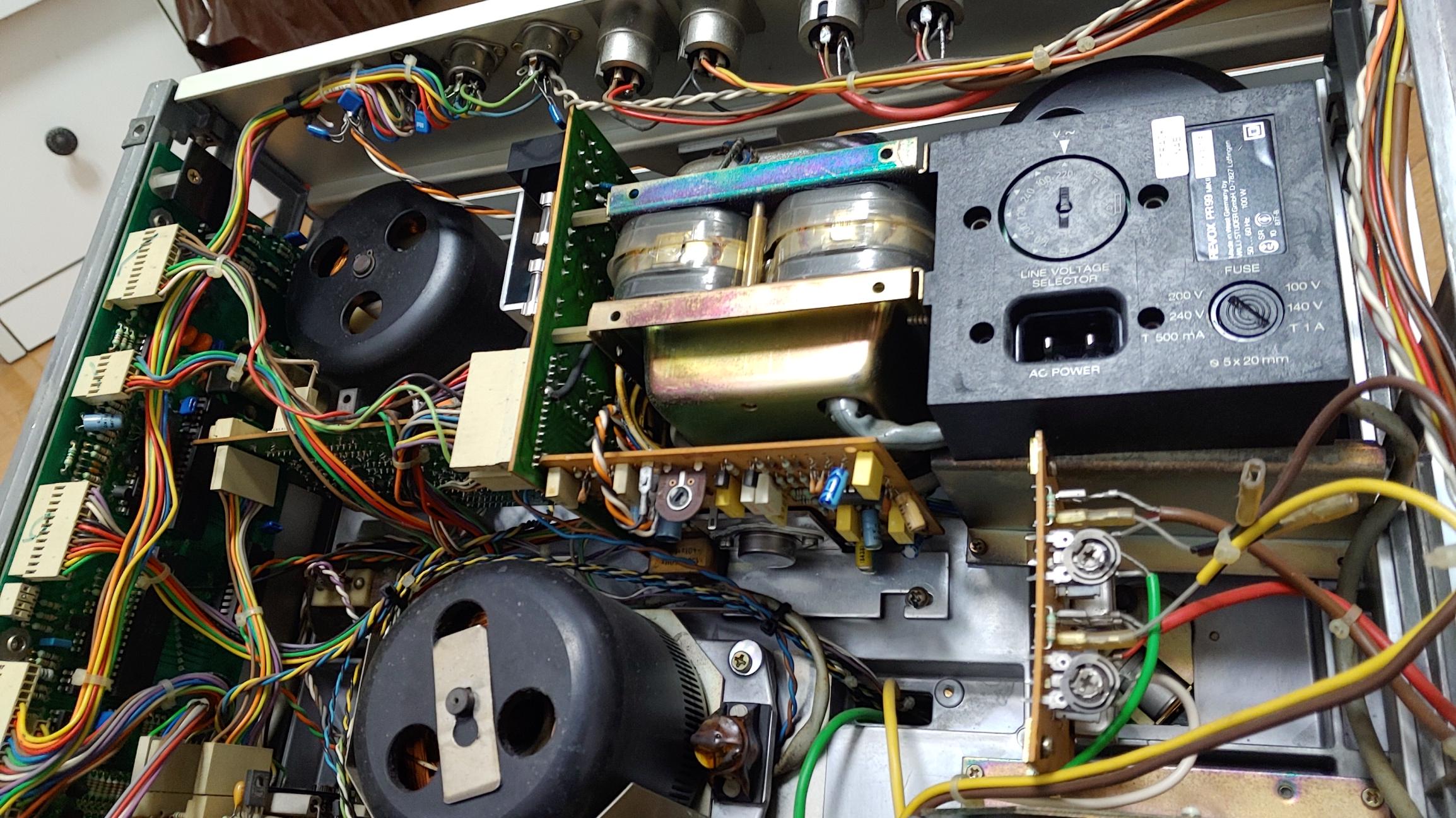

작업전의 내부 모습. 대부분의 리복스 PR99가 이정도의 상태를 보인다.

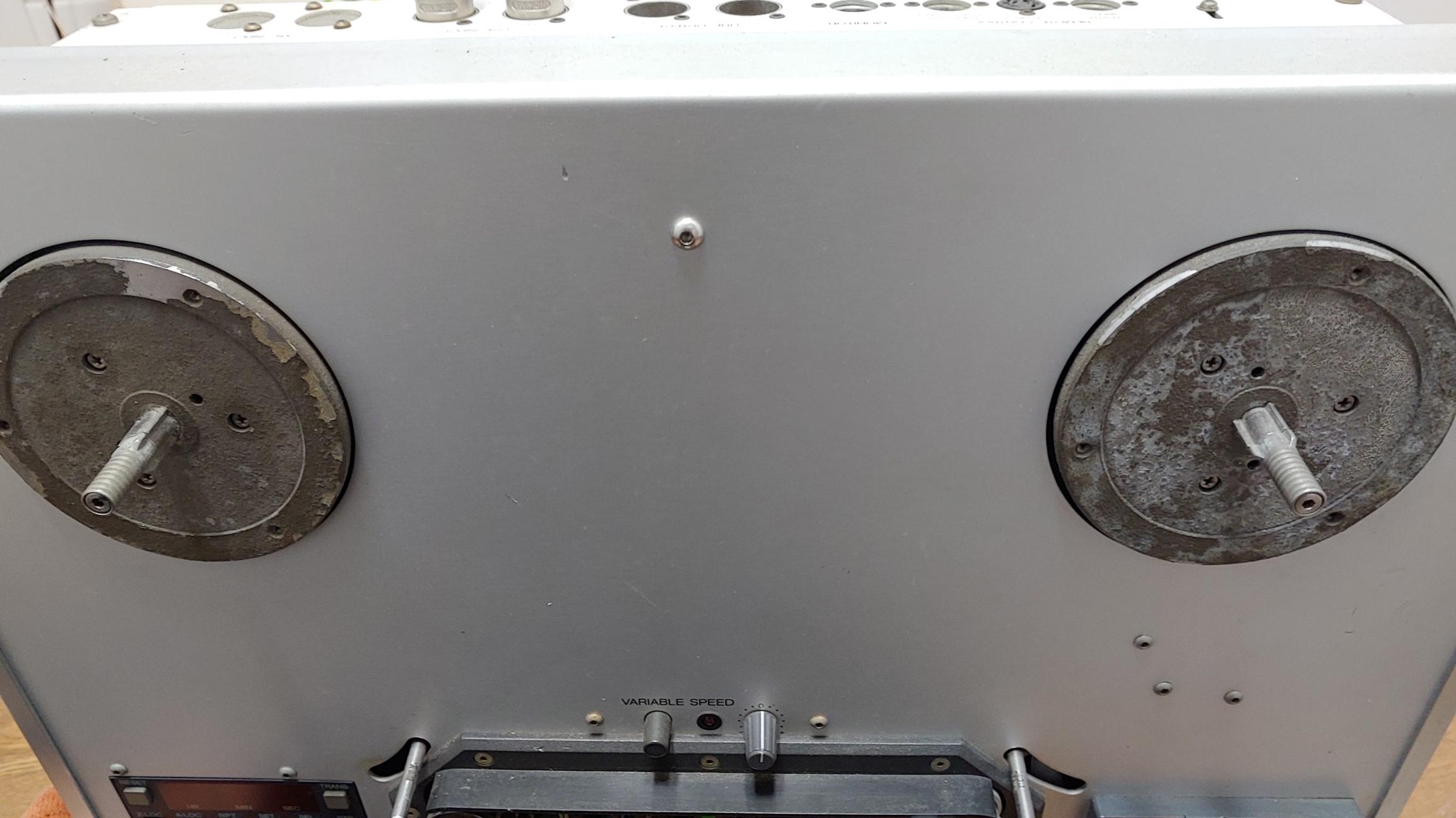

릴 플레이트의 페인트가 많이 벗겨져 있고 더러운 상태. 특히 상태가 안좋은 오른쪽 것은 양호한 것으로 교체 해 드렸다.

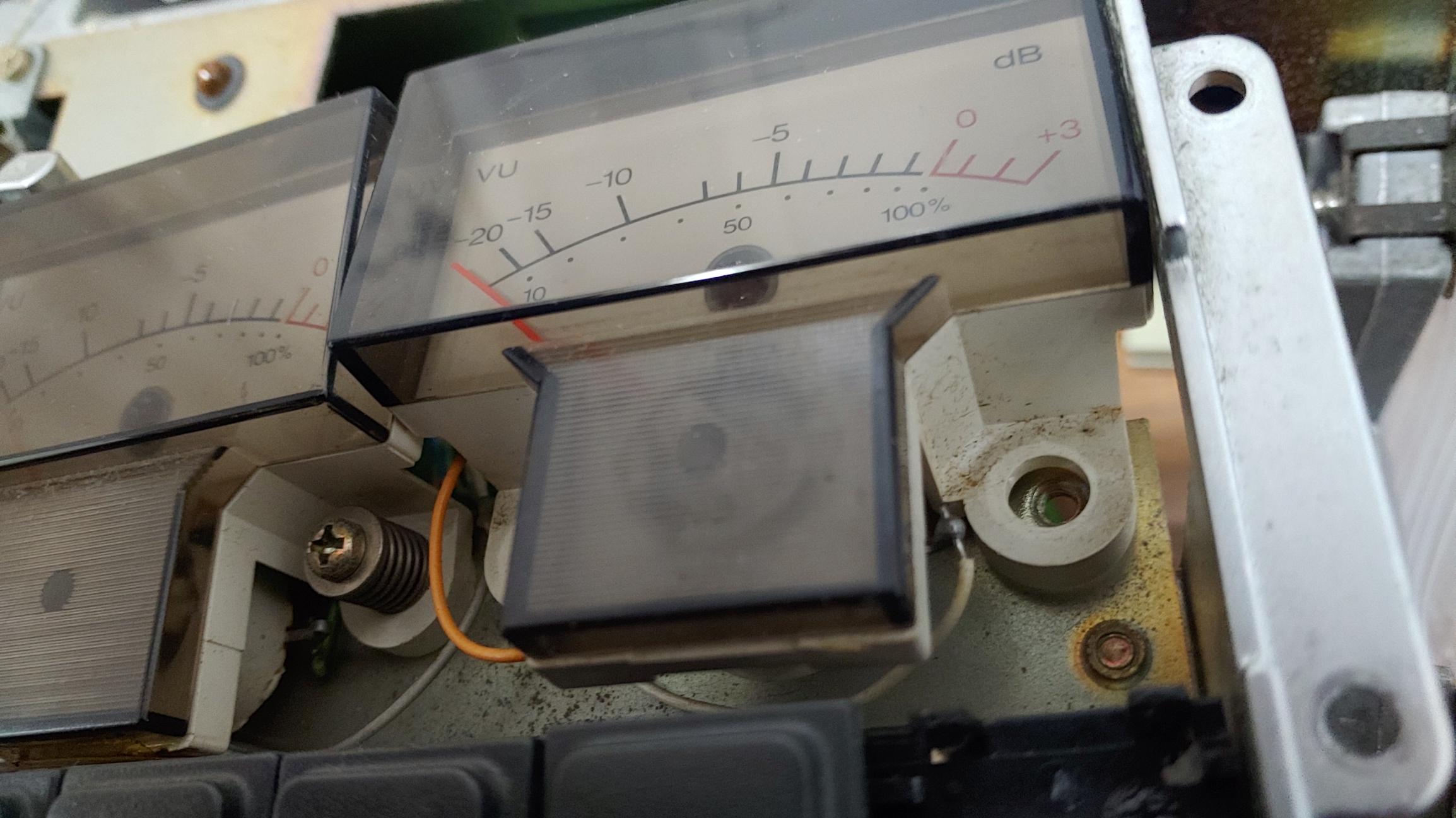

코일이 끊겨 동작을 안하는 오른쪽 VU 미터. 세운상가의 전문점에 의뢰하여 수리 했다.

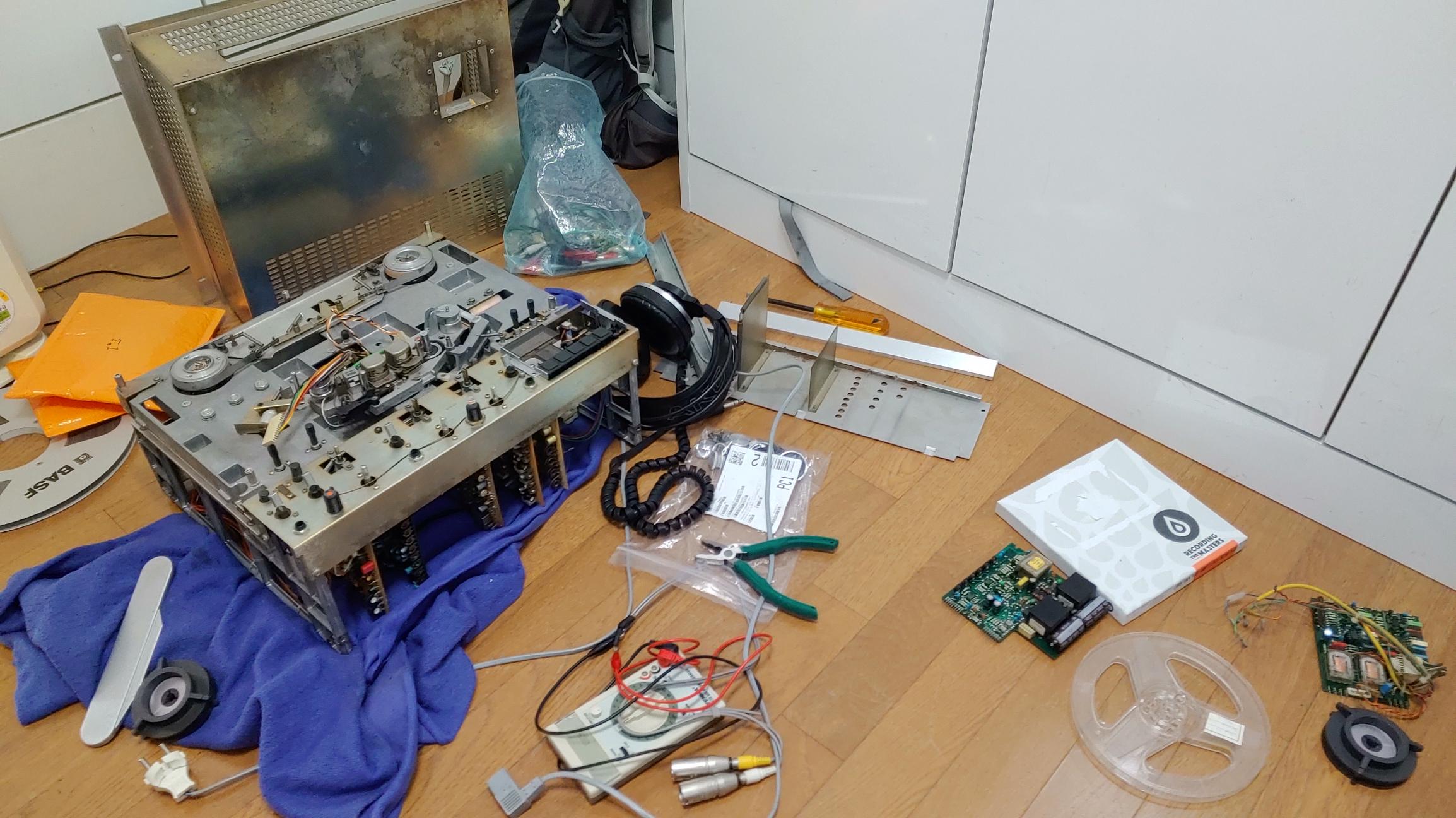

본격 작업 전 상태를 계측기를 통해 파악해 둔다.



re capping 전의  캡스턴 모터 제어 보드

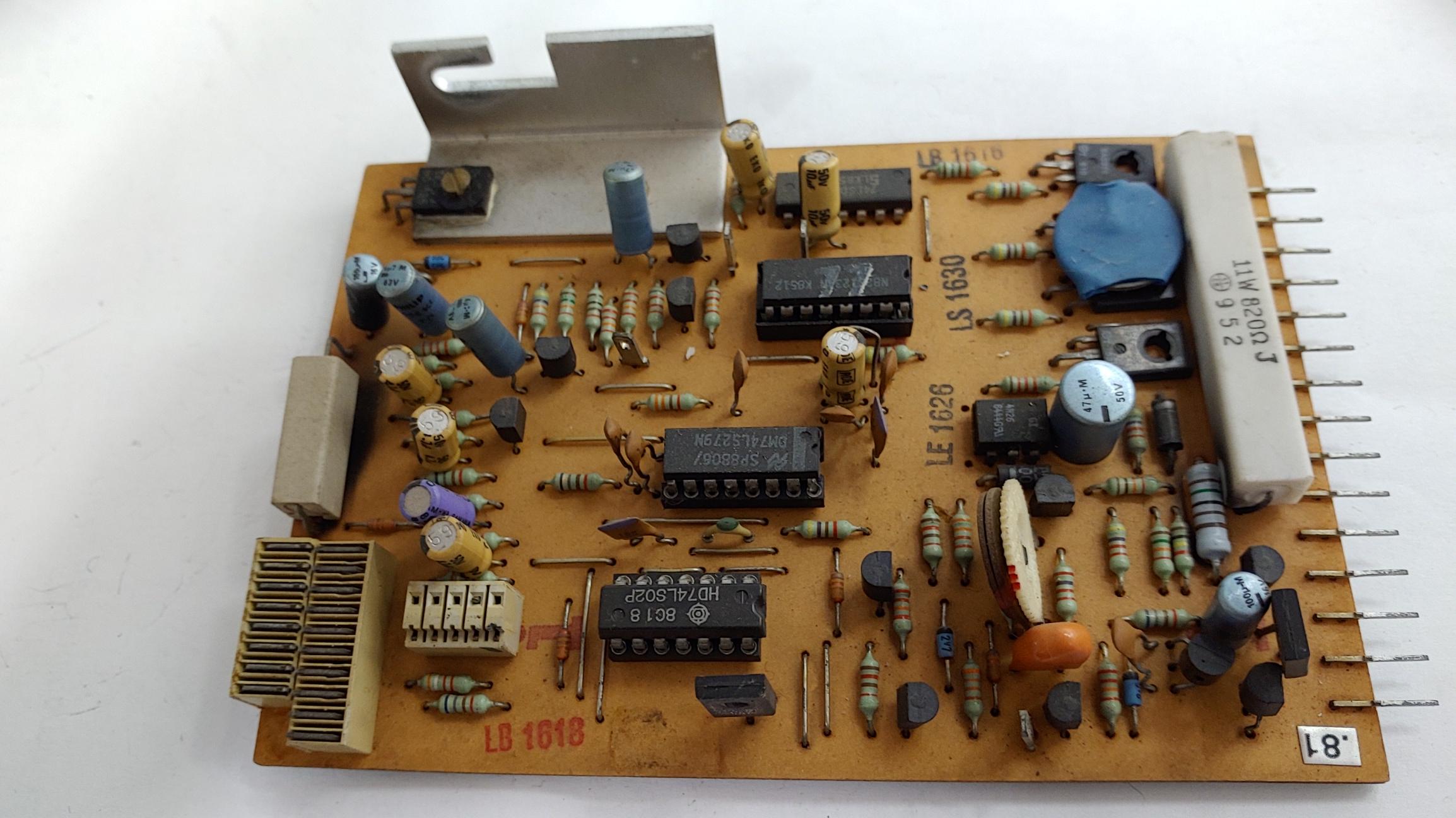

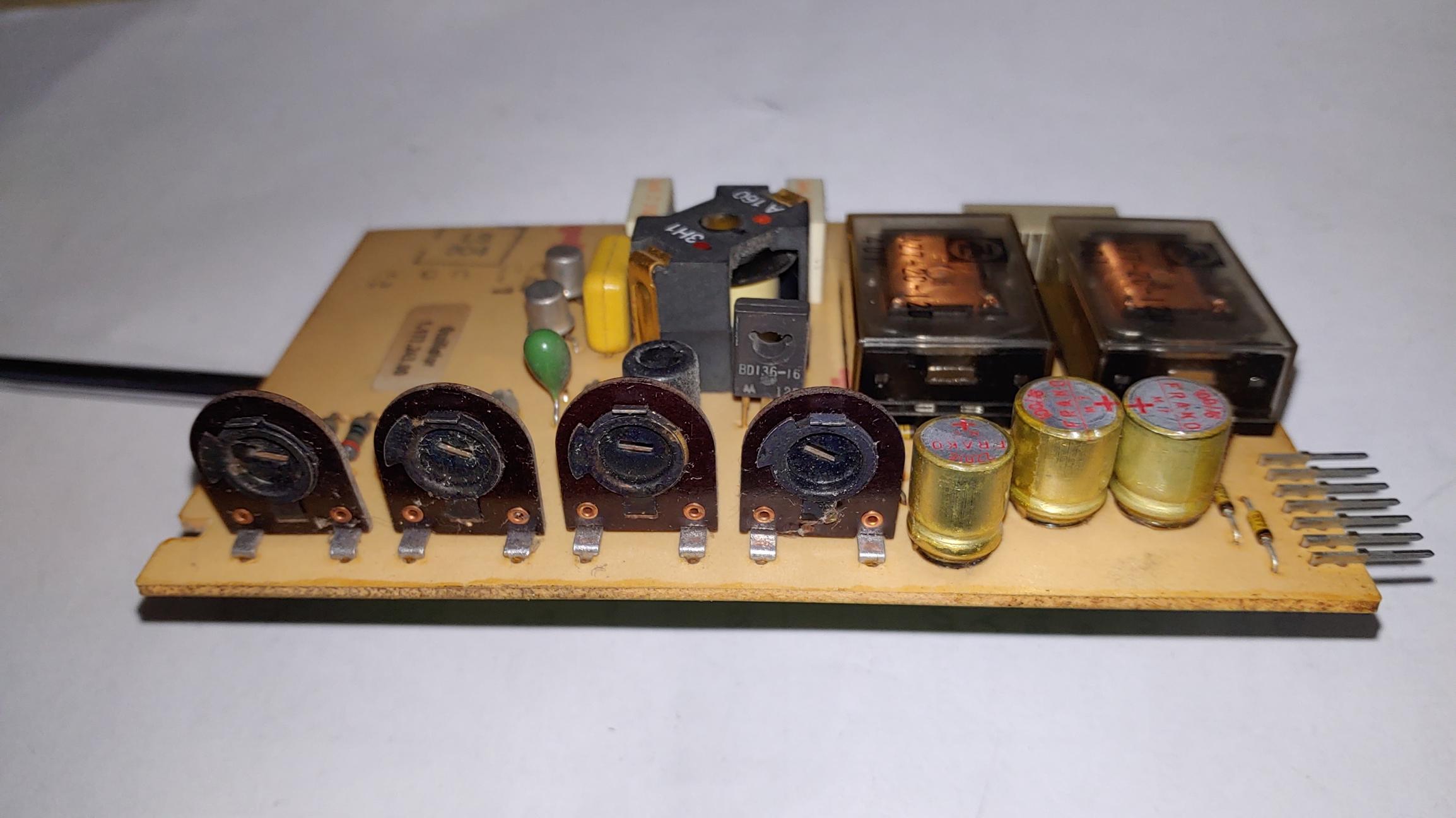

re-capping 전의 오실레이터 보드 . 반고정 저항이 까많게  산화 되어 있다.

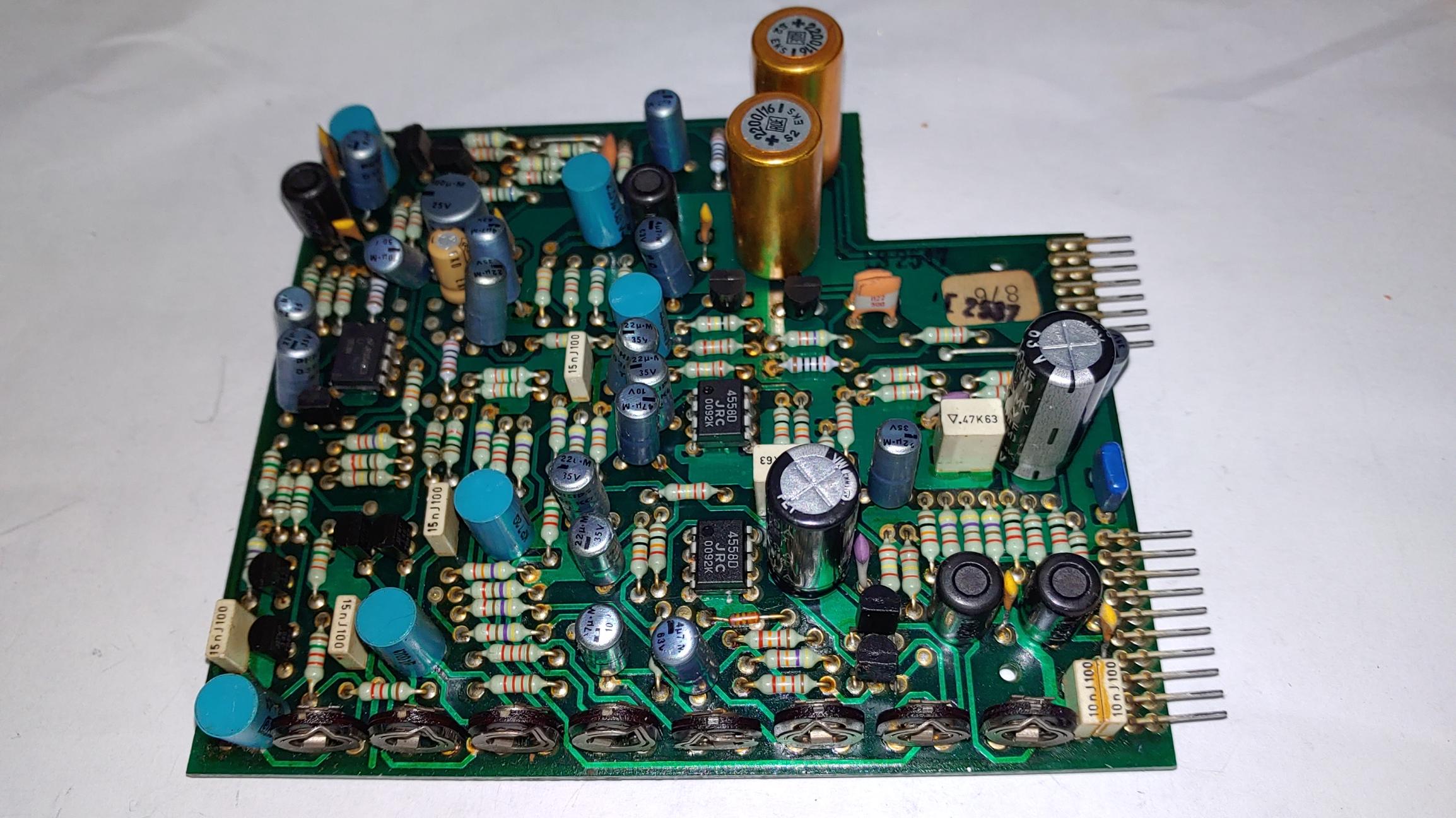

개조전의 reproduce board.  8개의 반고정저항과 다수의 전해 콘덴서가 교체 되었다.

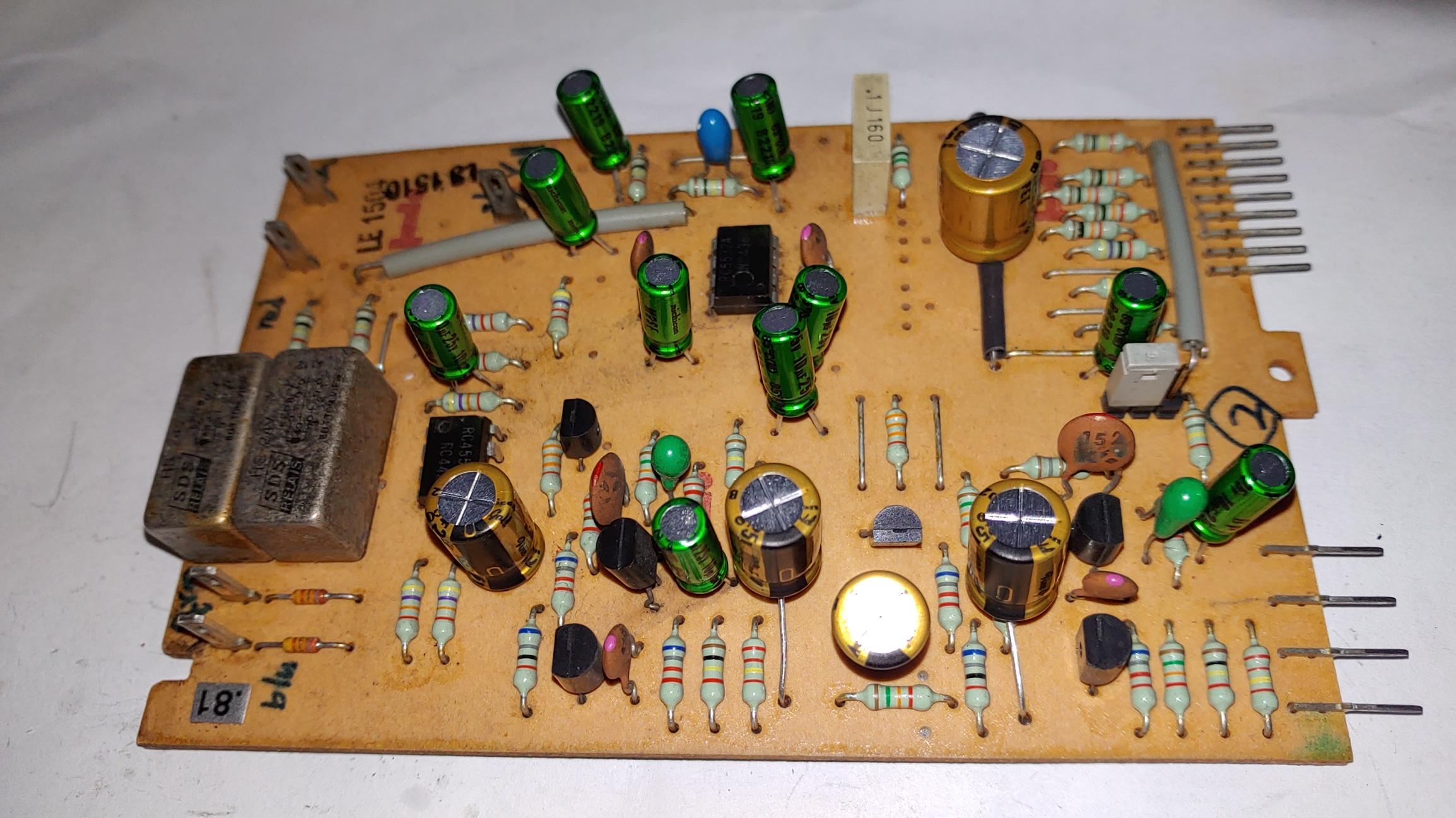

Upgrade 된 input board. 초록색의 Nichicon사의 오디오 전용 무극성 콘덴서 Muse로 교체 되었다.

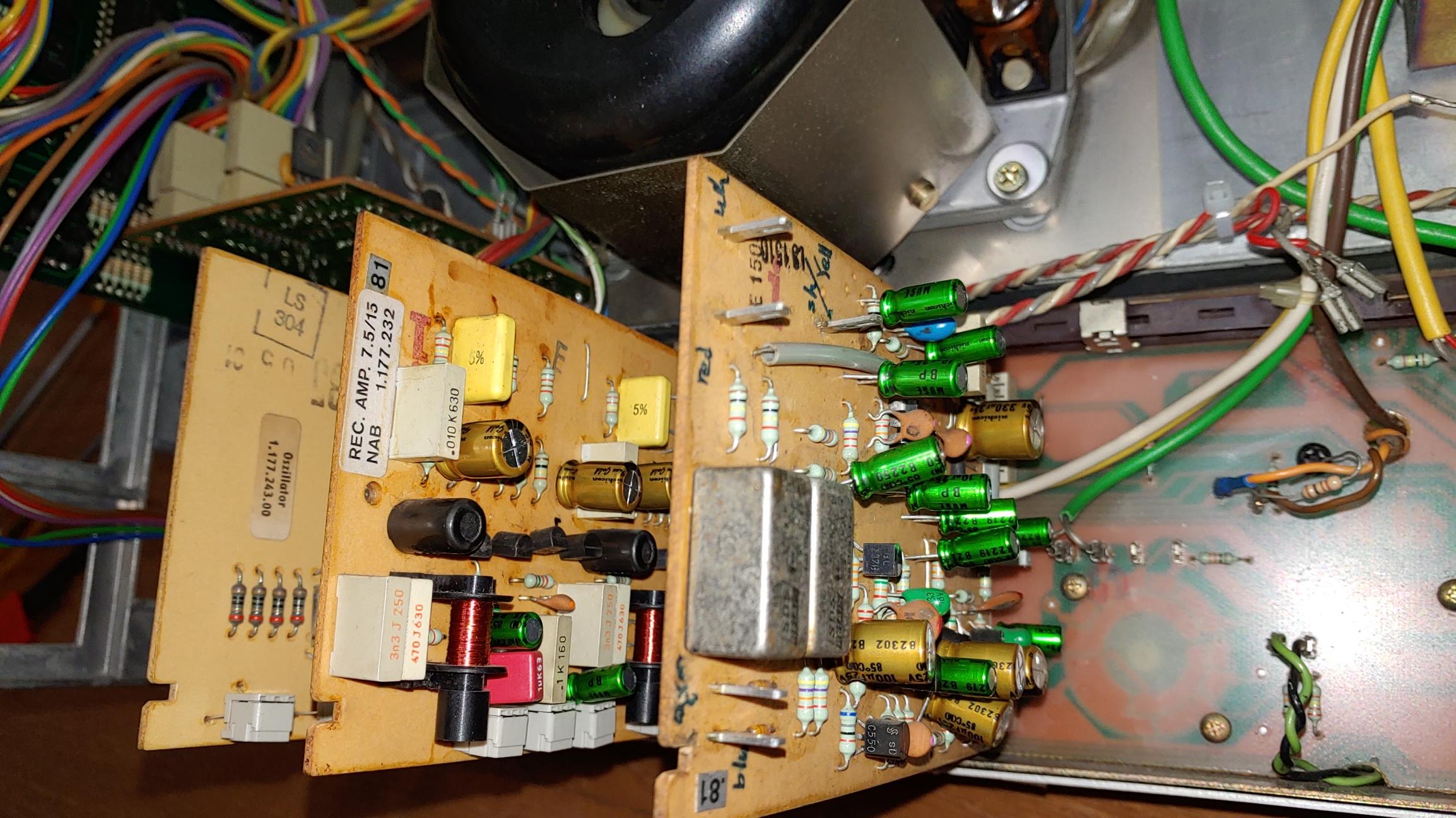

개조된 보드를 장착한 상태

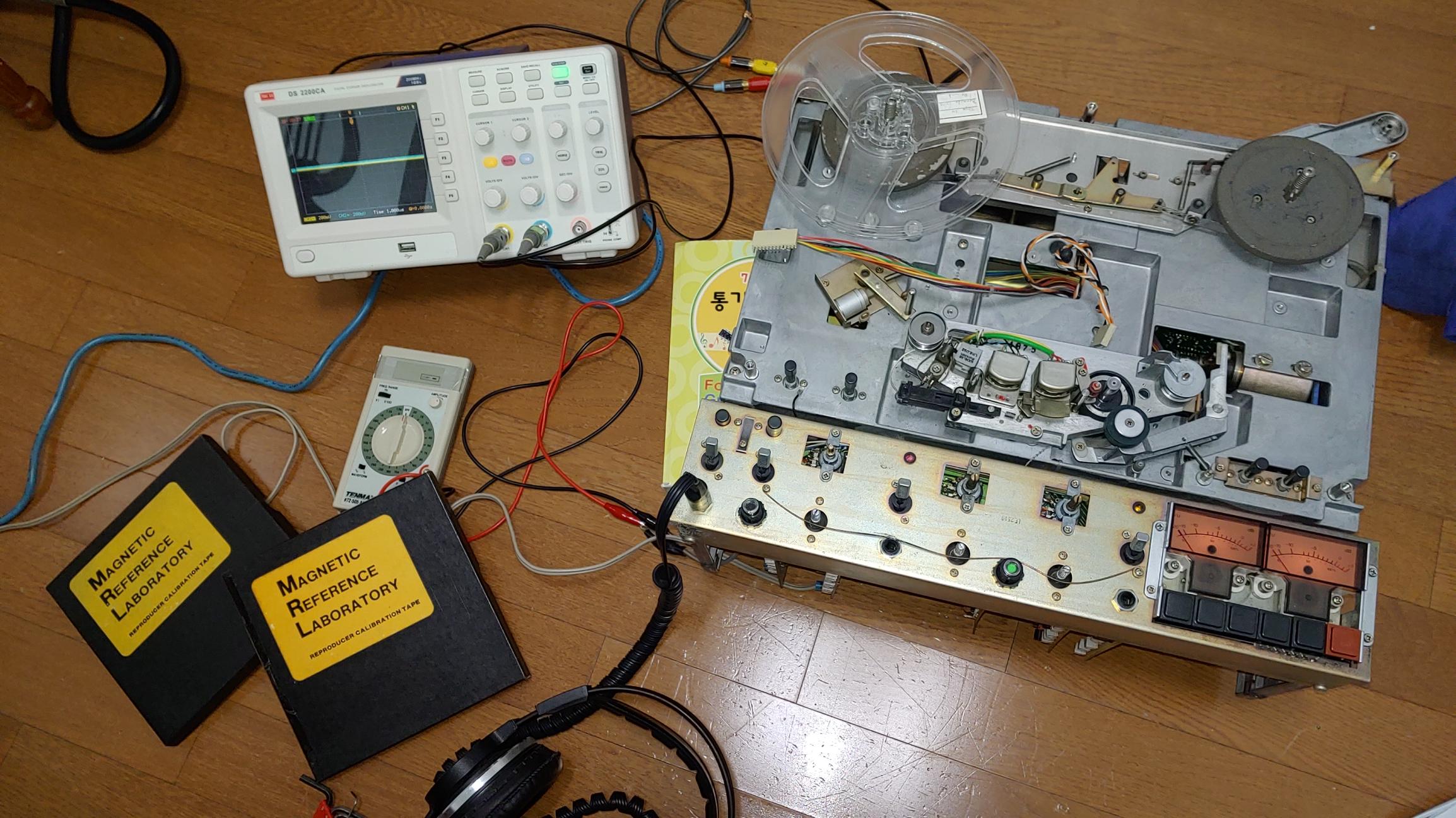

MRL 테스트 테이프와 주파수 발진기, 오실로스코프를 통해 캘리브레이션 중

개조 작업 및 캘리브레이션 된 후의 내부 모습

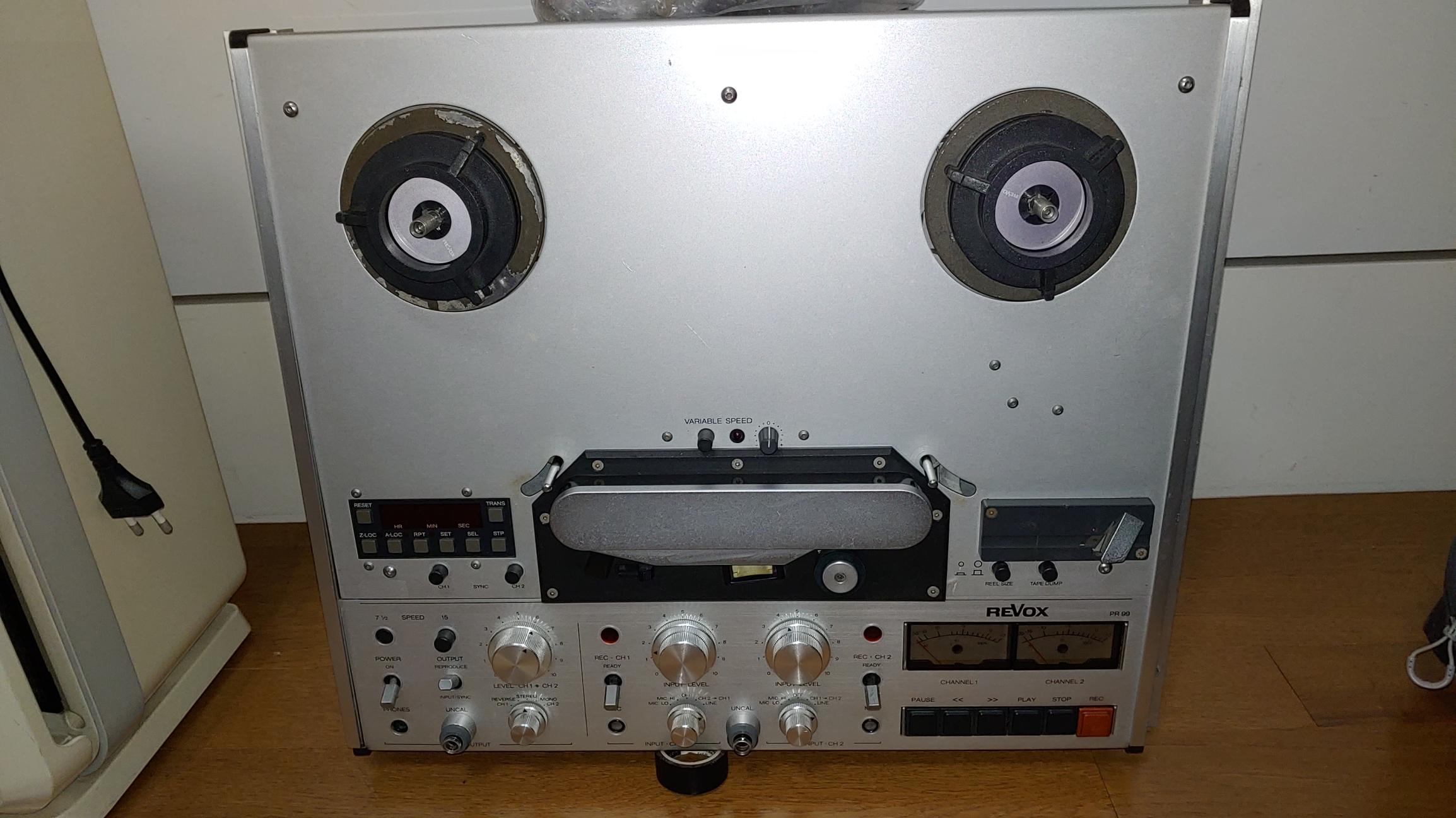

작업이 끝난 후 전체 외관

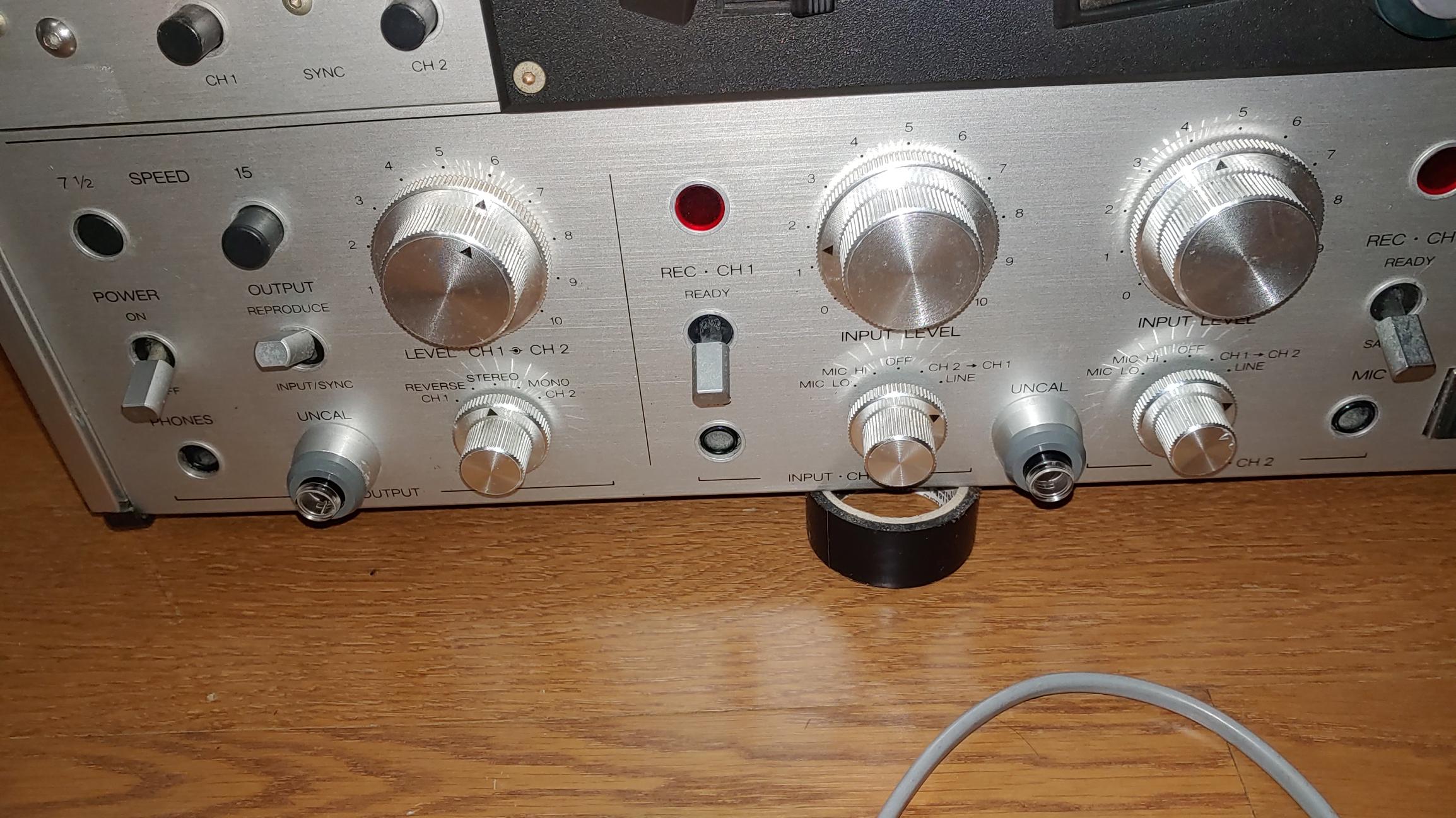

PR99에서 가장 손상이 많은 uncal 누름 스위치를 새것으로 전부 교체 하였다.
