Revox B77 수리/ 오버홀 2탄

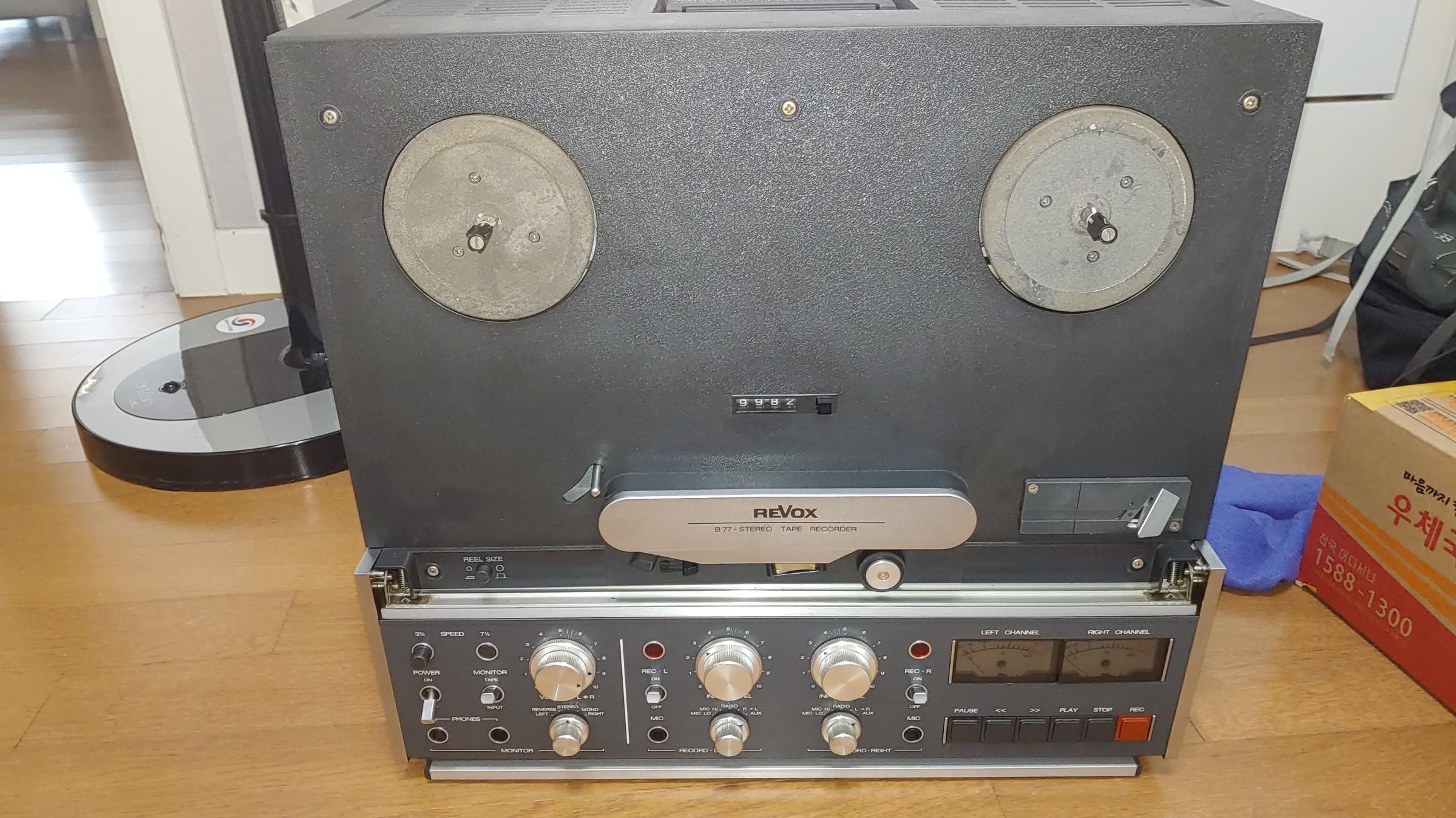

멀리 제주에서 우체국 택배로 올라 온 4 트랙 기기.

녹음시 한 채널이 되지 않고 오른쪽 VU 미터의 바늘이 끝 부분으로 가면 걸려서 되돌아 오지 않는 문제 해결과 함께 파란색으로 전 오우너가 개조한 VU 미터 불빛 색을 원래의 오렌지색으로 되돌리고 싶다고 부탁 해왔다.

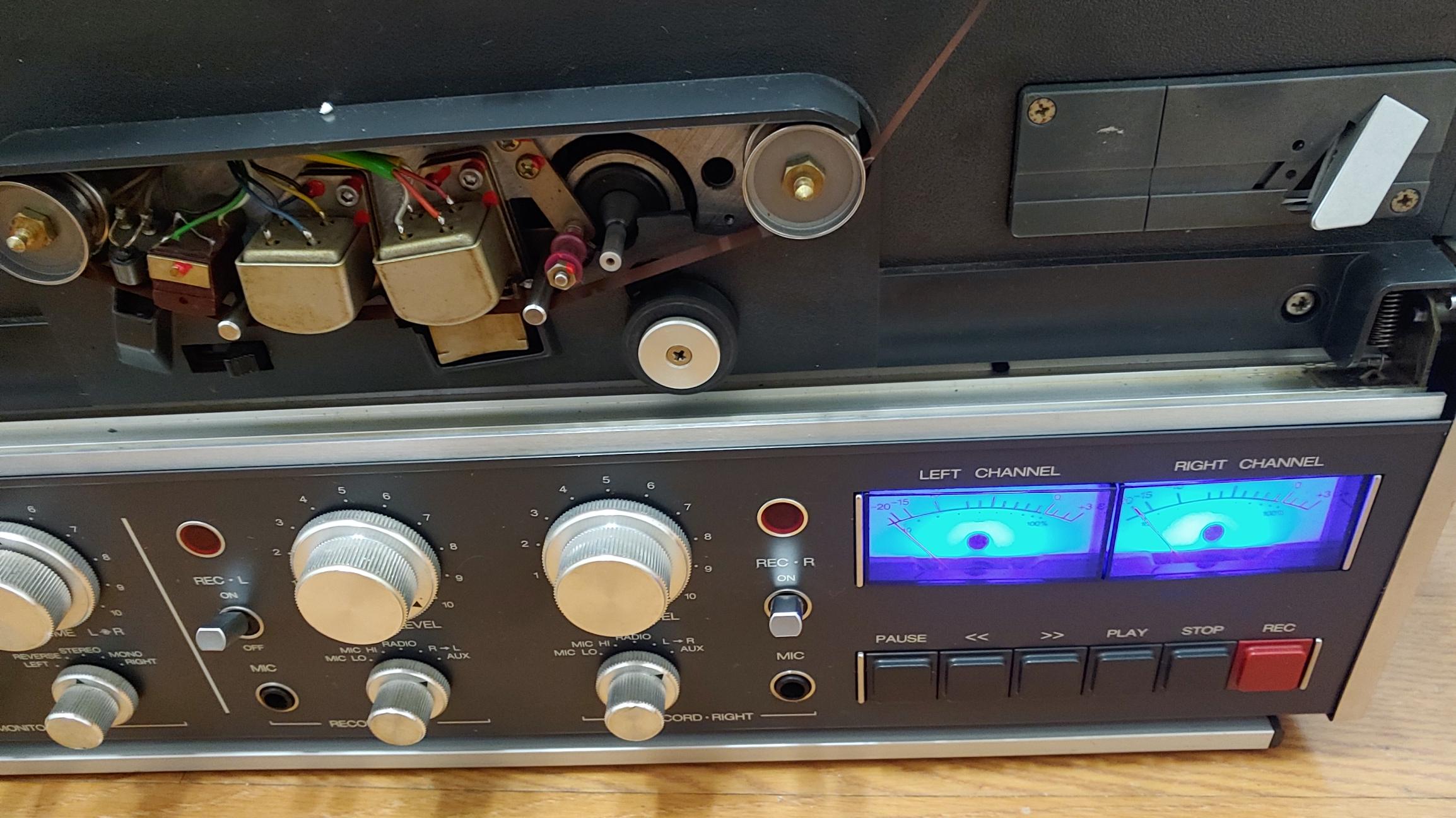

파란색 LED로 개조한 VU meter. 의외로 어두어 가독성이 좋지 않다.

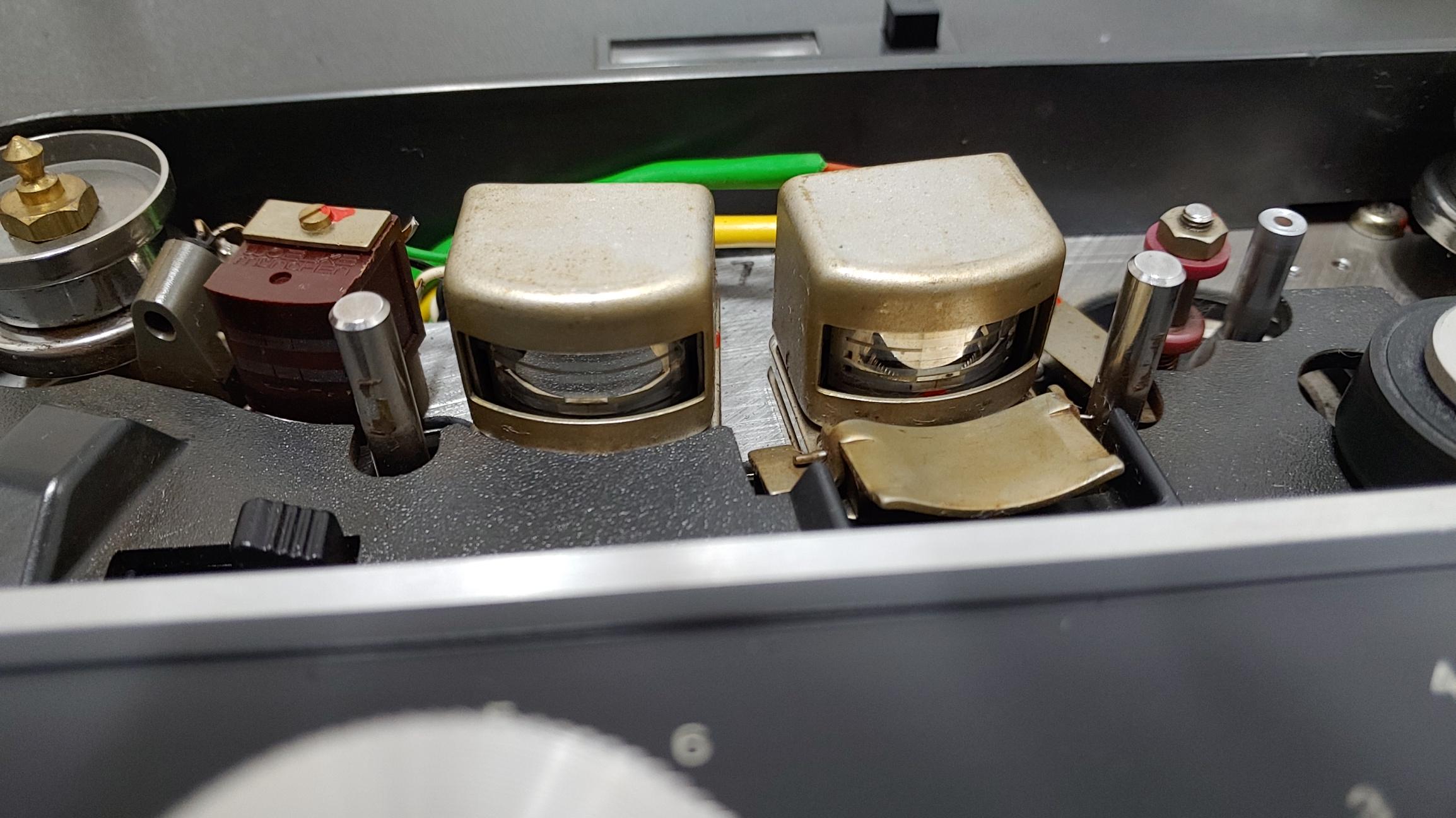

헤드의 마모는 약 2.5 mm 정도로 정상치의 마지막 단계이다.

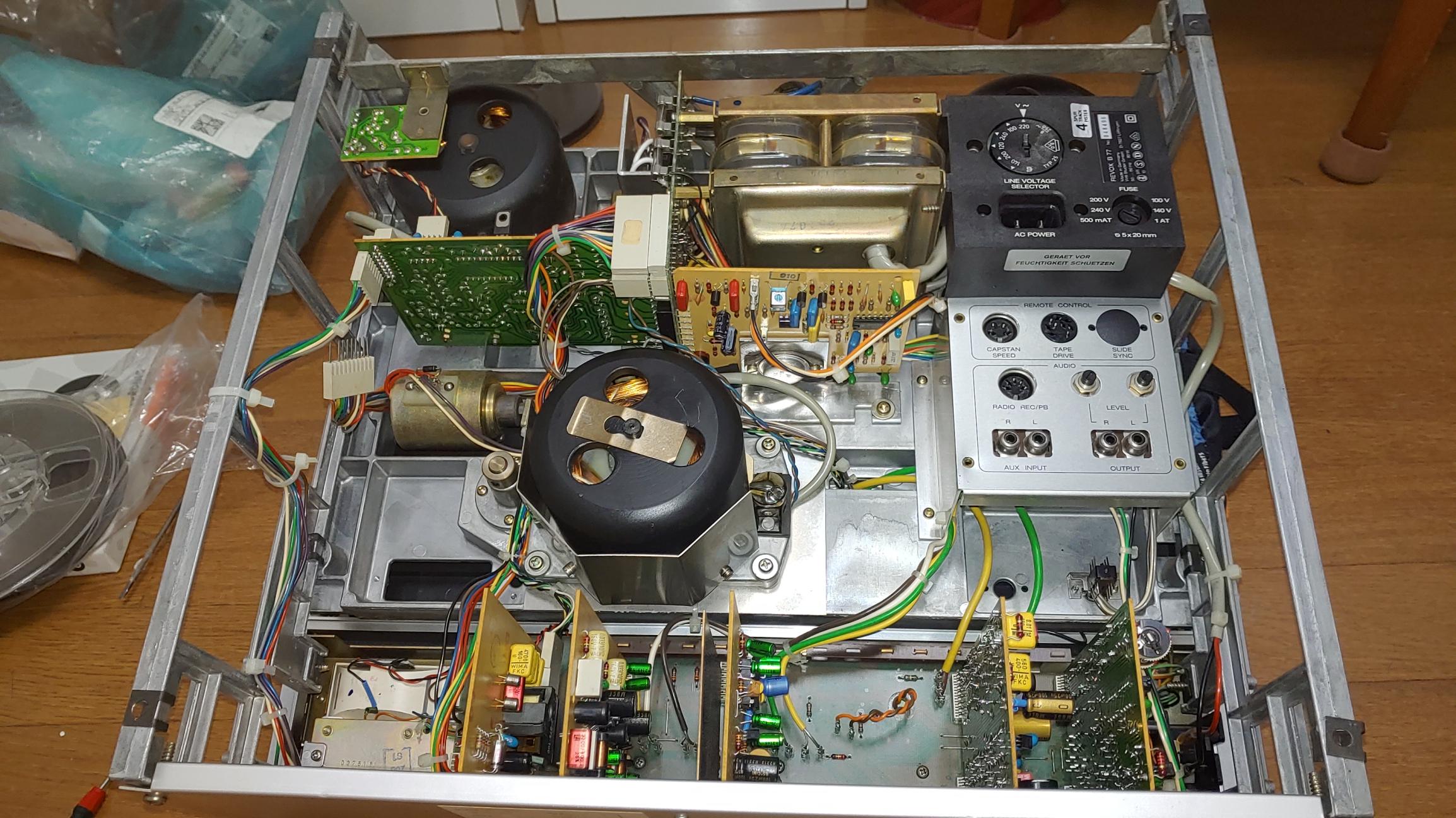

오버홀 전 전체 내부 모습

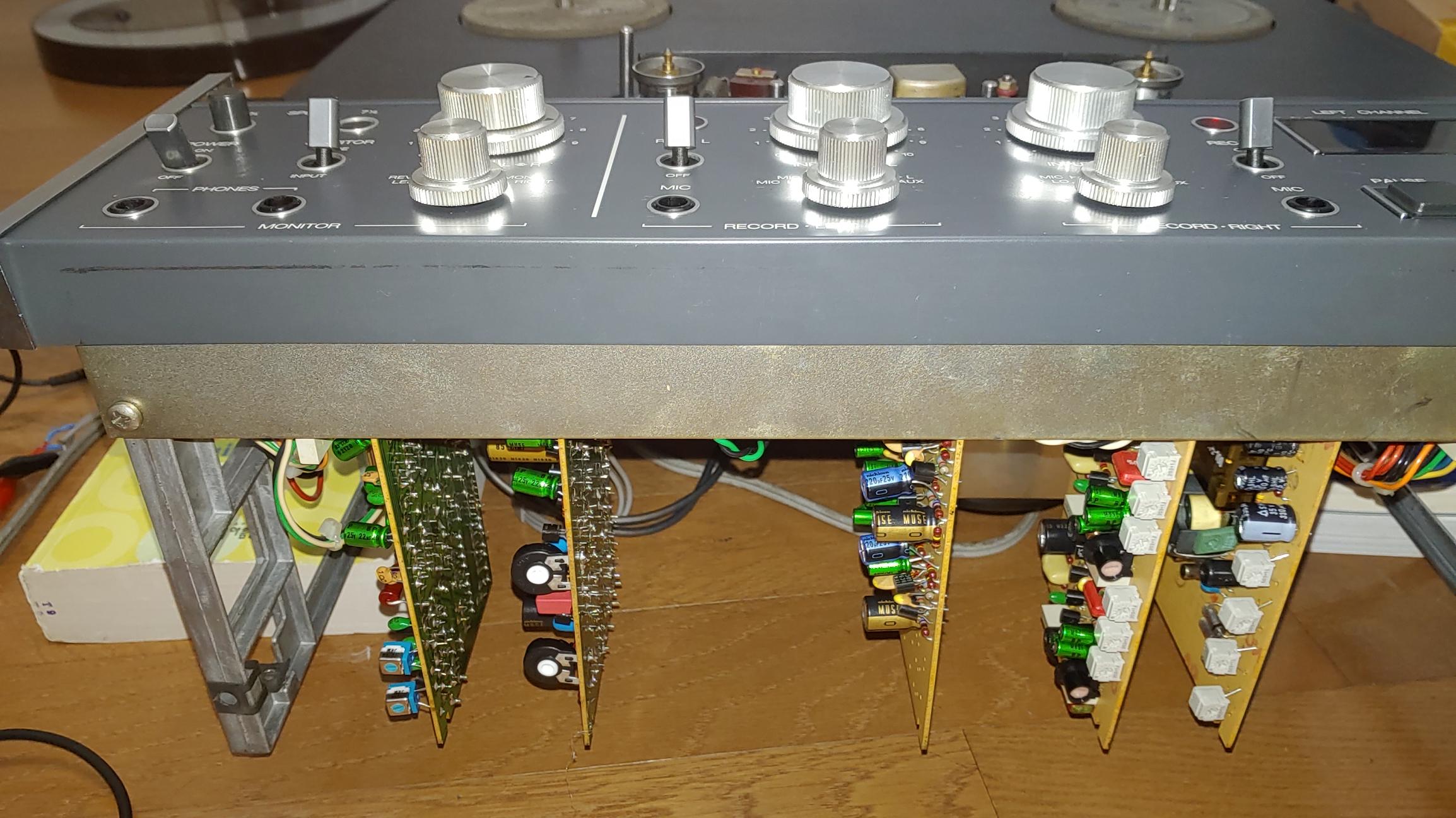

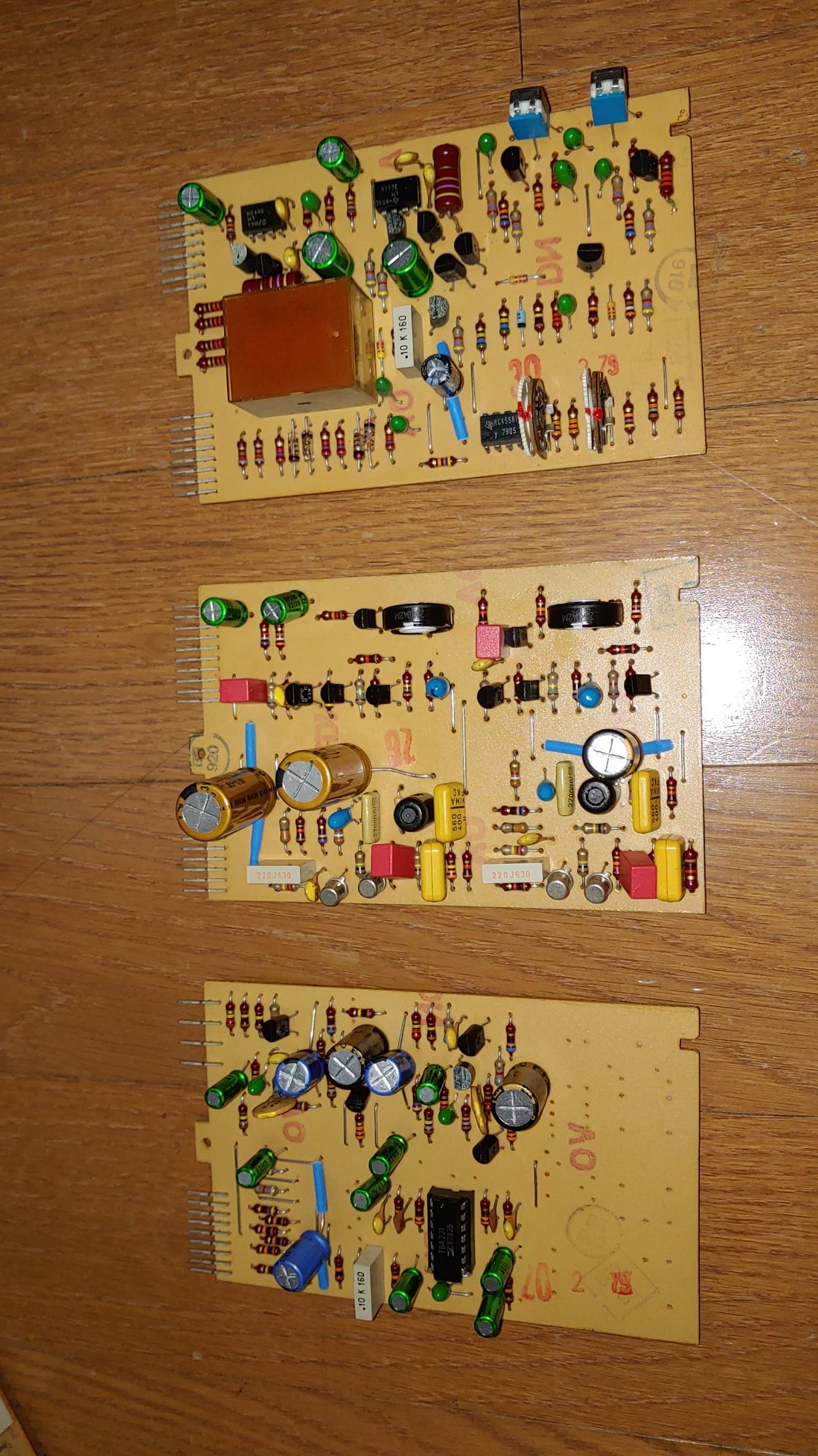

오디오 신호단의 기판들

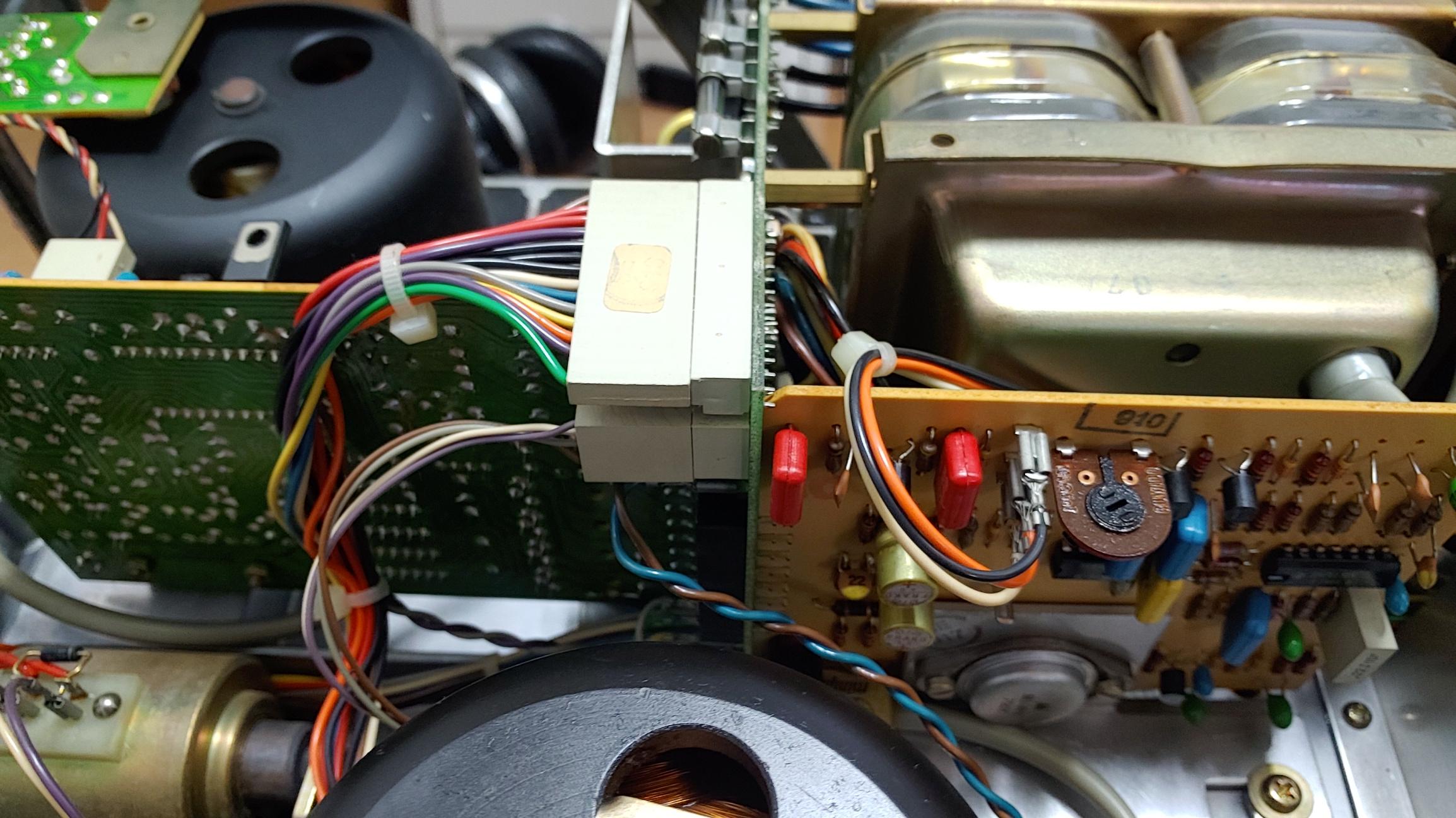

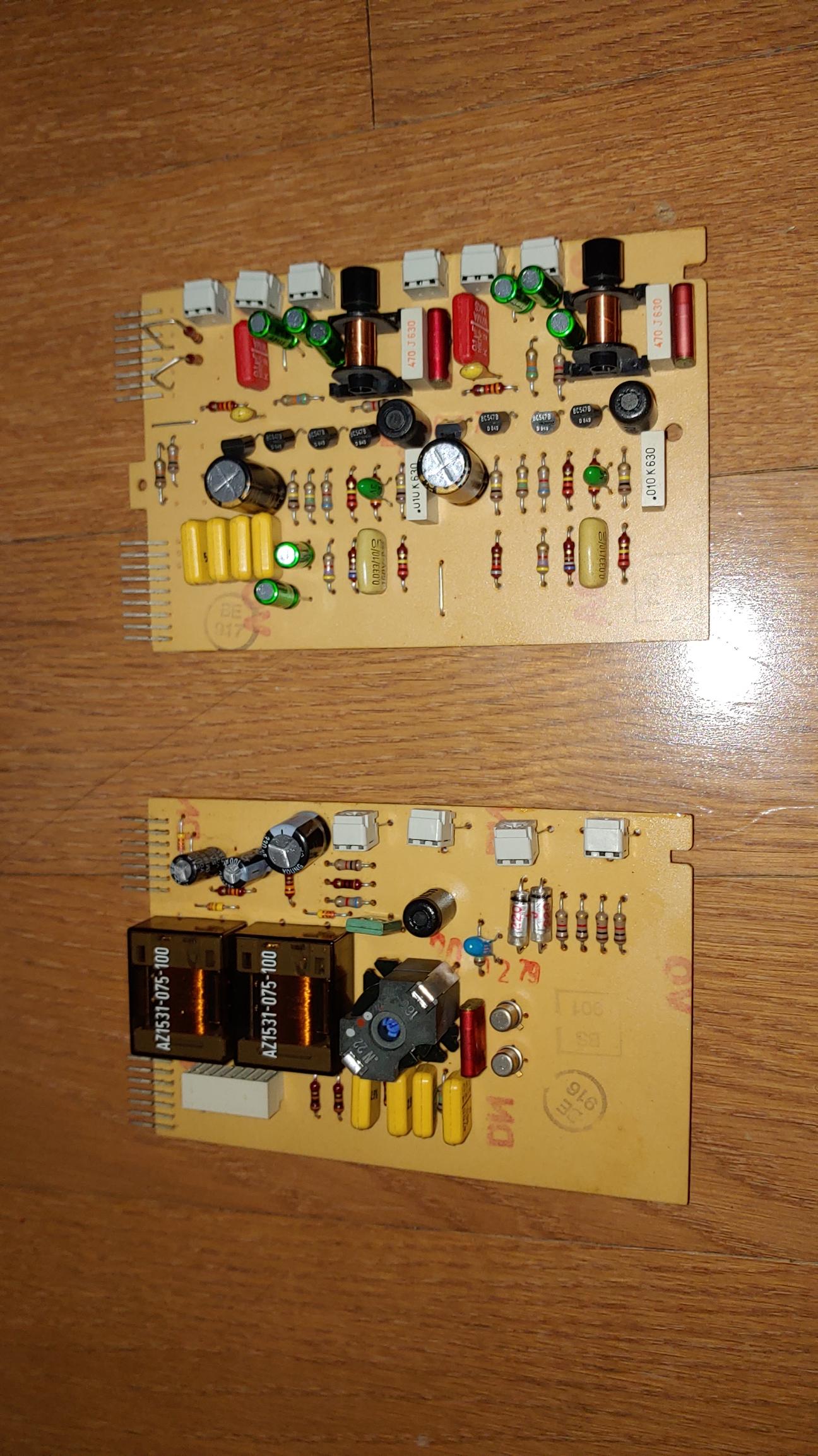

구동 계통 기판들

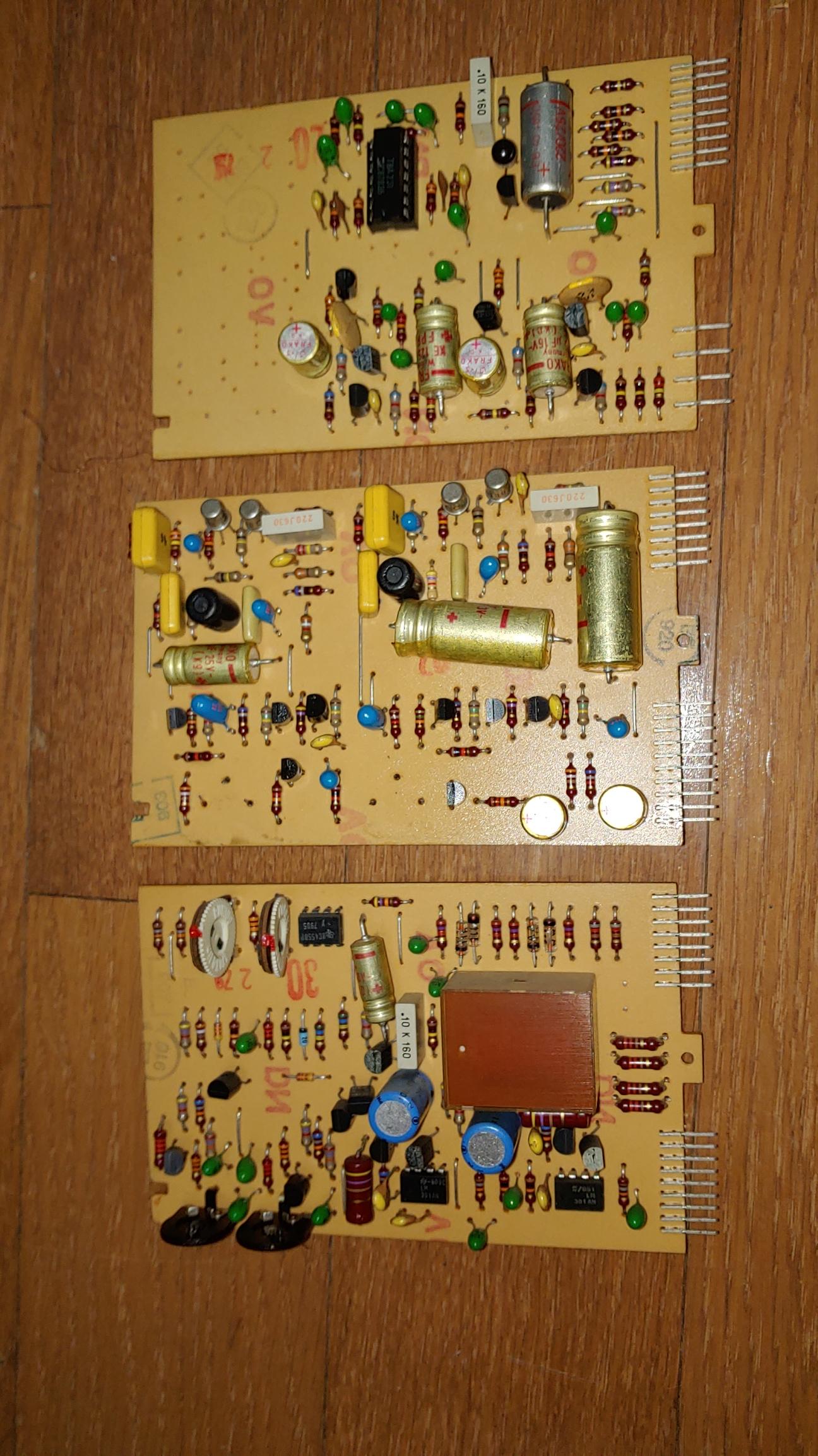

오버홀 전 오디오 신호단의 기판

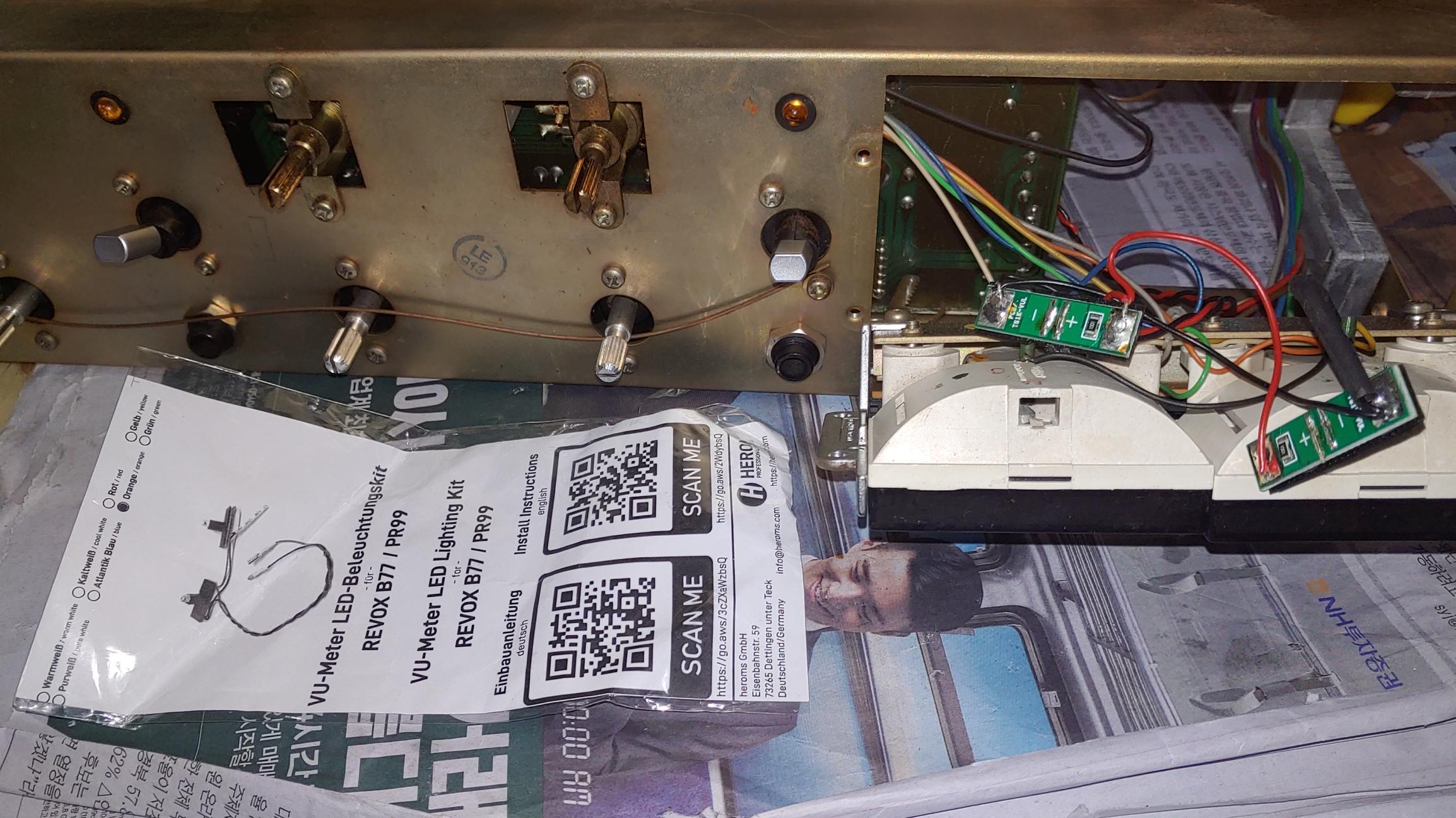

원래의 미니 전구 대신 파란색 LED로 VU meter를 밝히고 있어 오렌지색 LED로 교체 하였다.

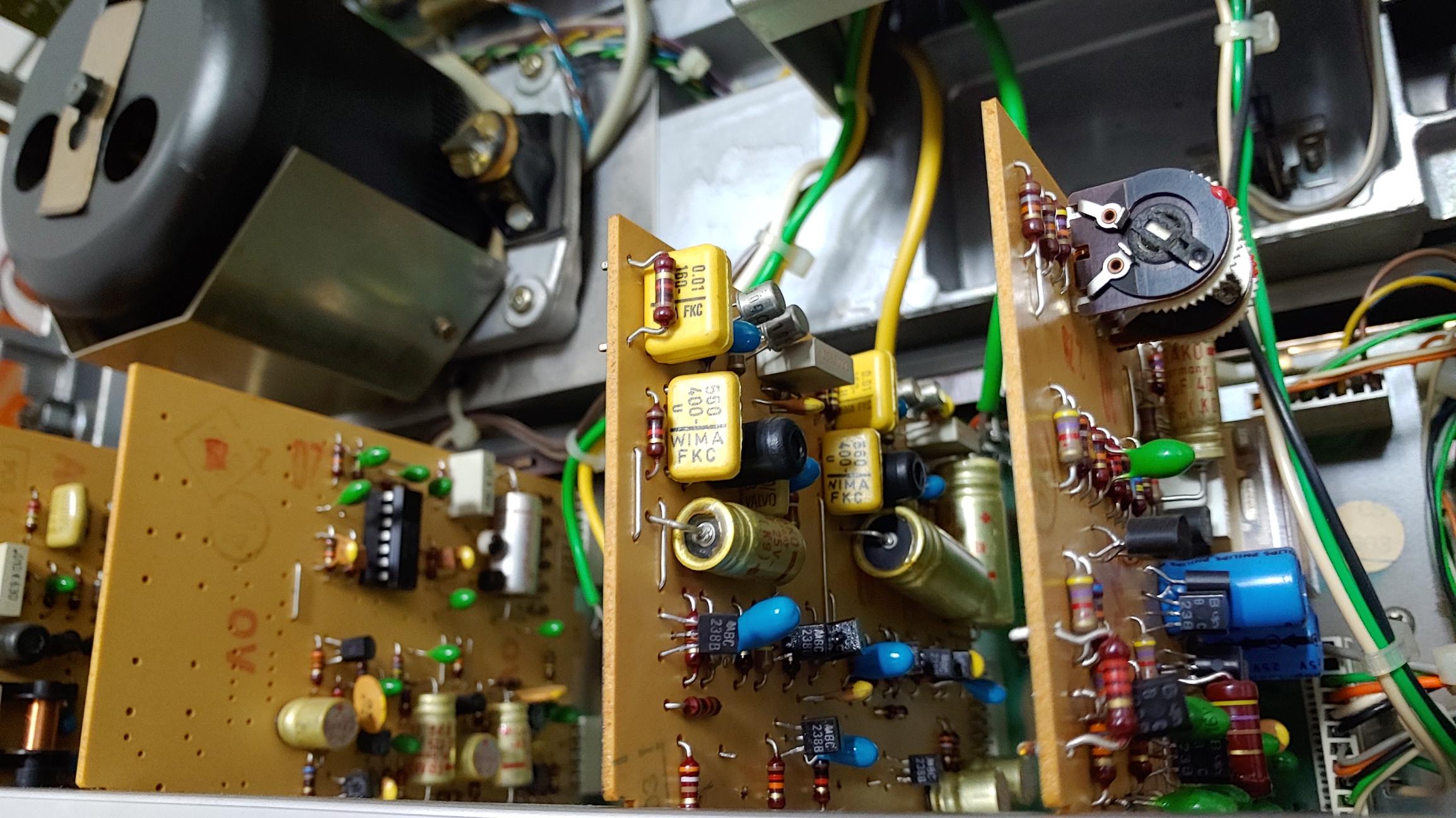

기판의 모든 전해 콘덴서는 니치콘사의 최고급 오디오용 전해 콘덴서인 Muse 시리즈의 콘덴서와 독일 Wima사의 필름 콘덴서로 교체 하였다.

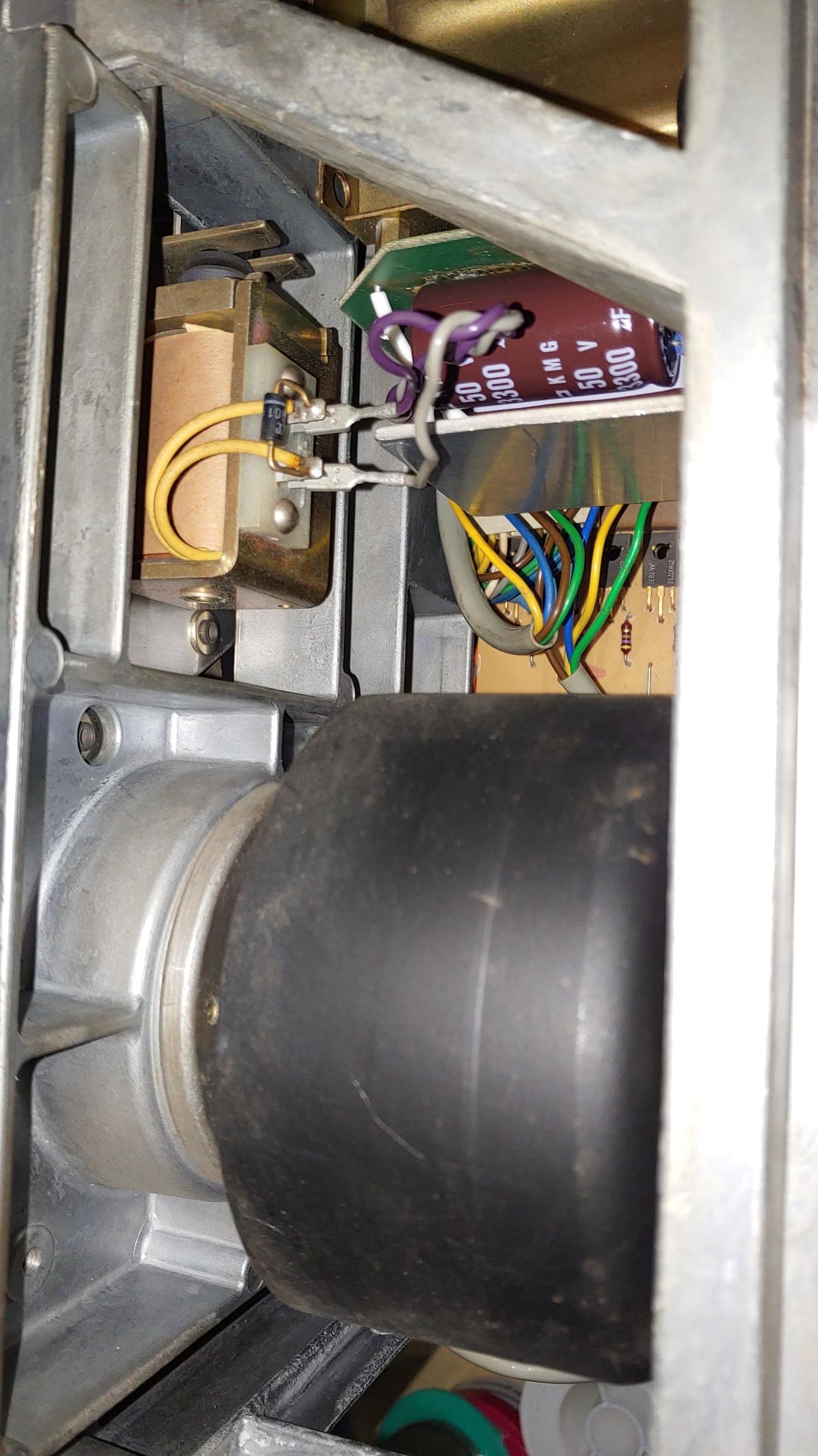

전원부의 새로운 정류용 콘덴서도 용량을 2200uF에서 3300uF으로 늘이고 내압도 더 높은 것을 사용

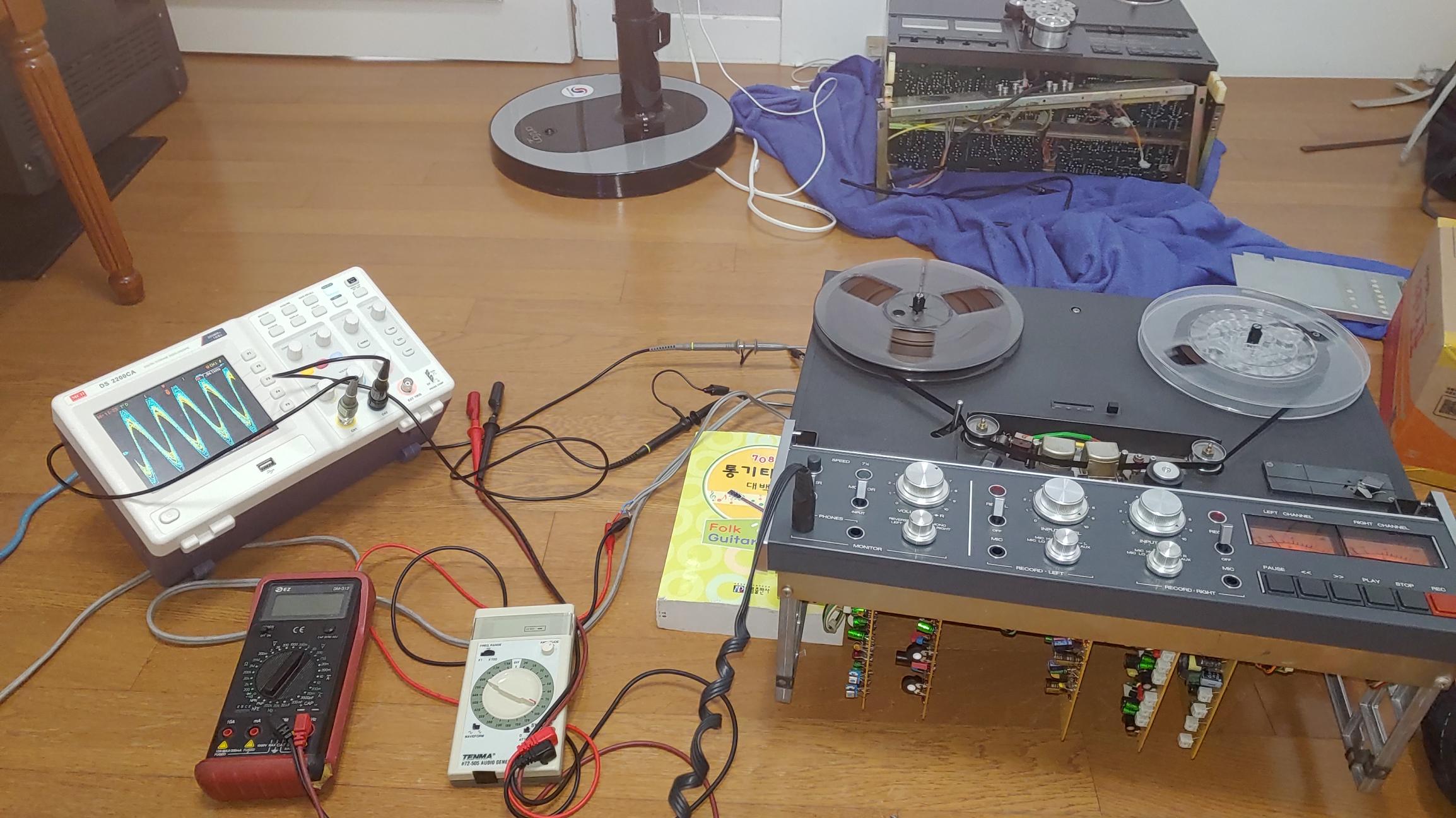

캘리브레이션 중

오버홀 된 기판을 장착하고 캘리브레이션 중. 모든 반고정 저항도 고정밀 밀폐형으로 교체 하여 20년 이상 저항 값을 유지 하도록 하였다.

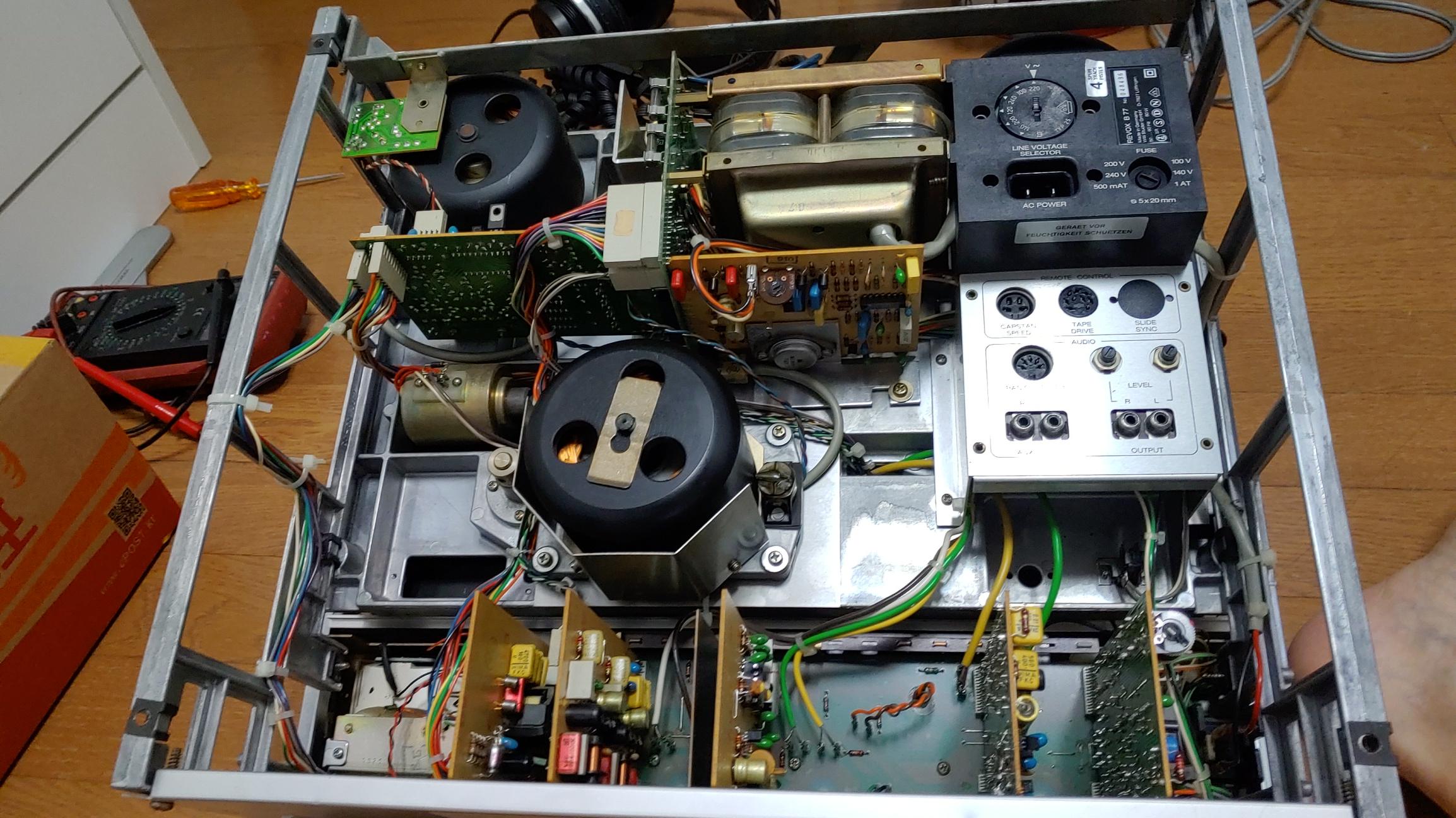

모든 수리와 오버홀이 끝난 기기의 내부와 앞면 모습.

한쪽 채널이 녹음이 안된 것은 오실레이터 보드의 릴레이 문제였다. 릴레이 교체로 쉽게 해결.

총 비용 :48만원
