Revox PR99 overhaul/Upgrade 3탄

인천의 박*수님이 의뢰하신 PR99에 대한 오버홀및 개조 작업시 남겨진 사진 들을 정리 해 보았다.


개조 전의 보드 들

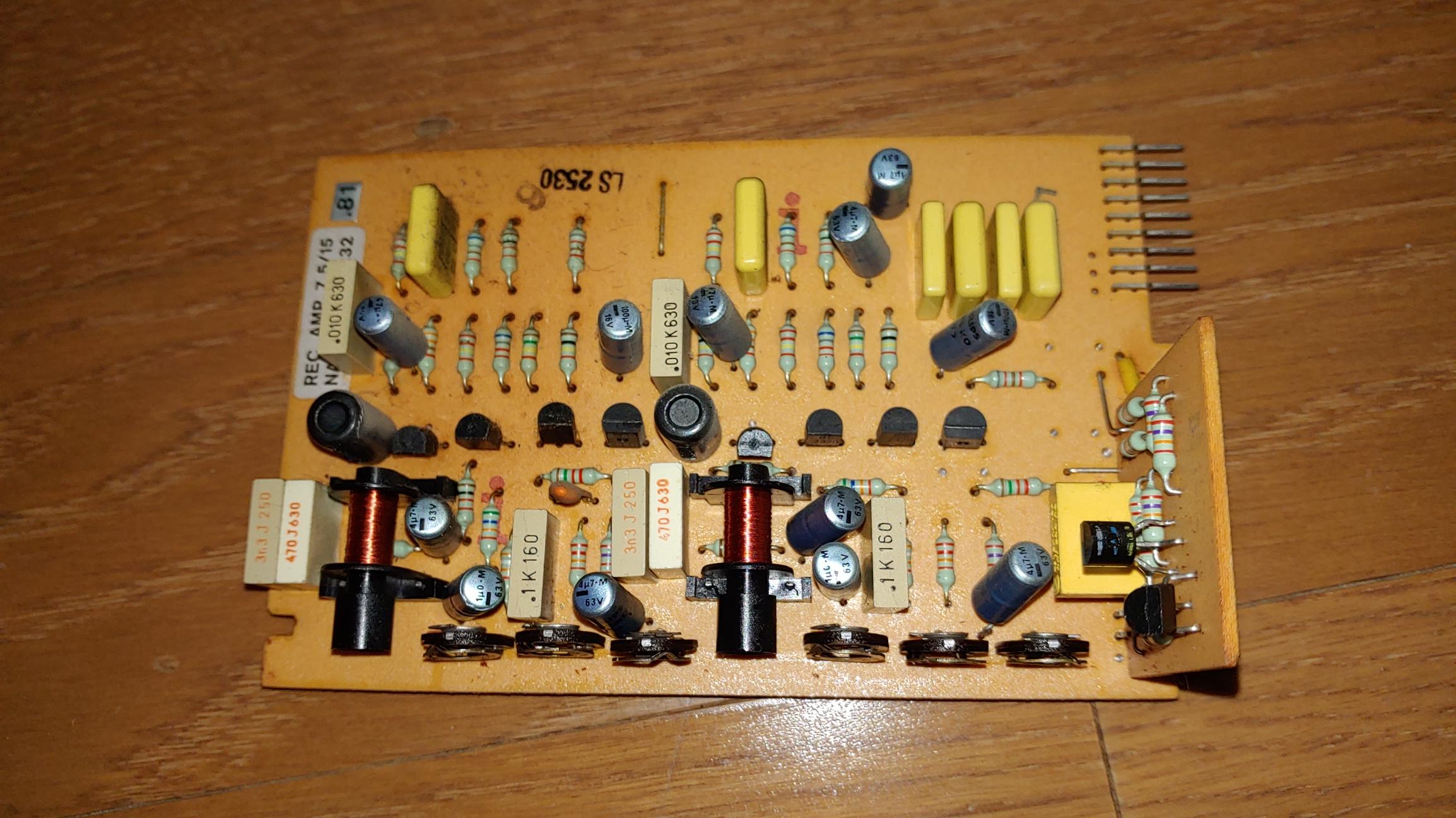

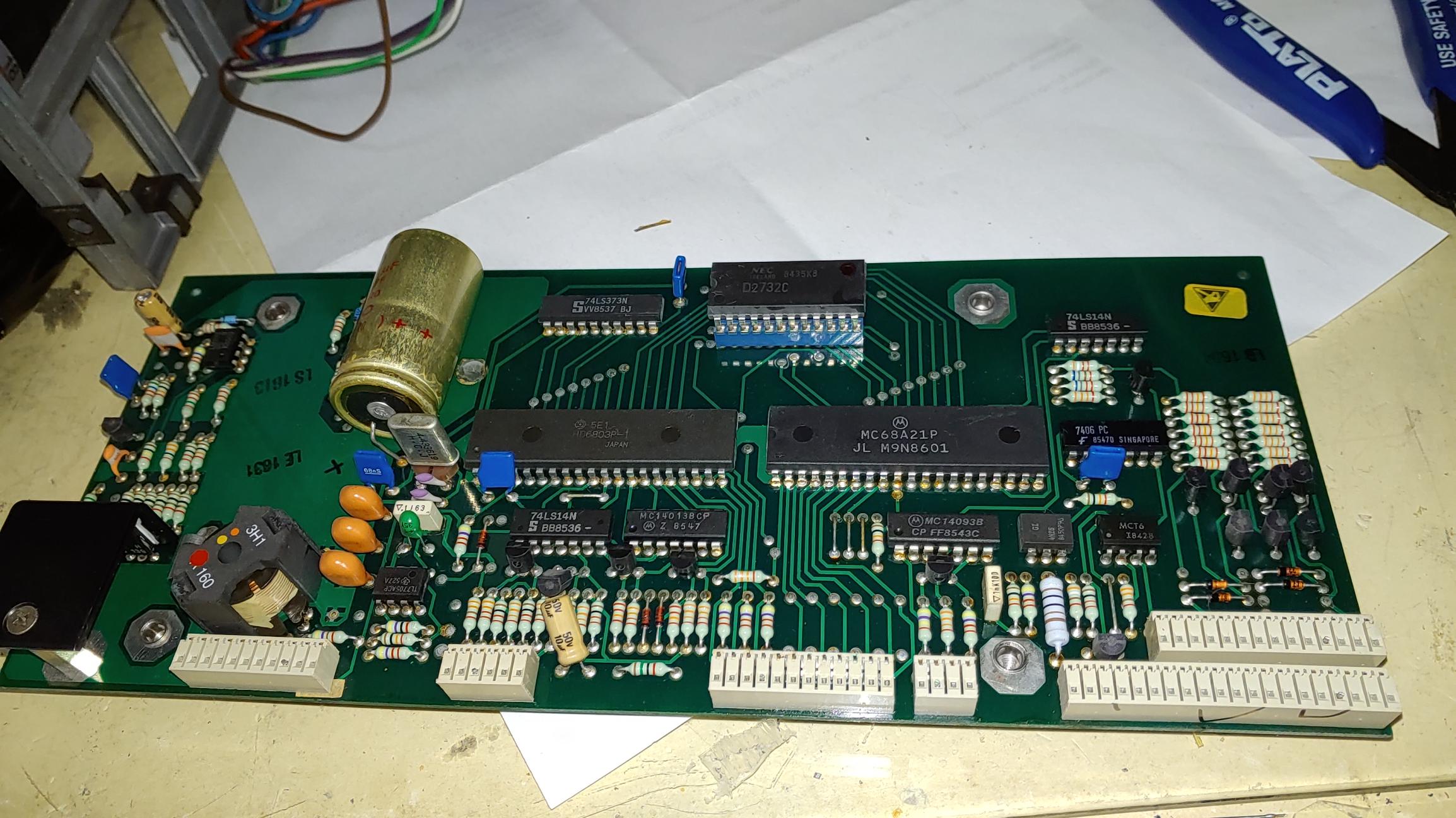

출력 보드

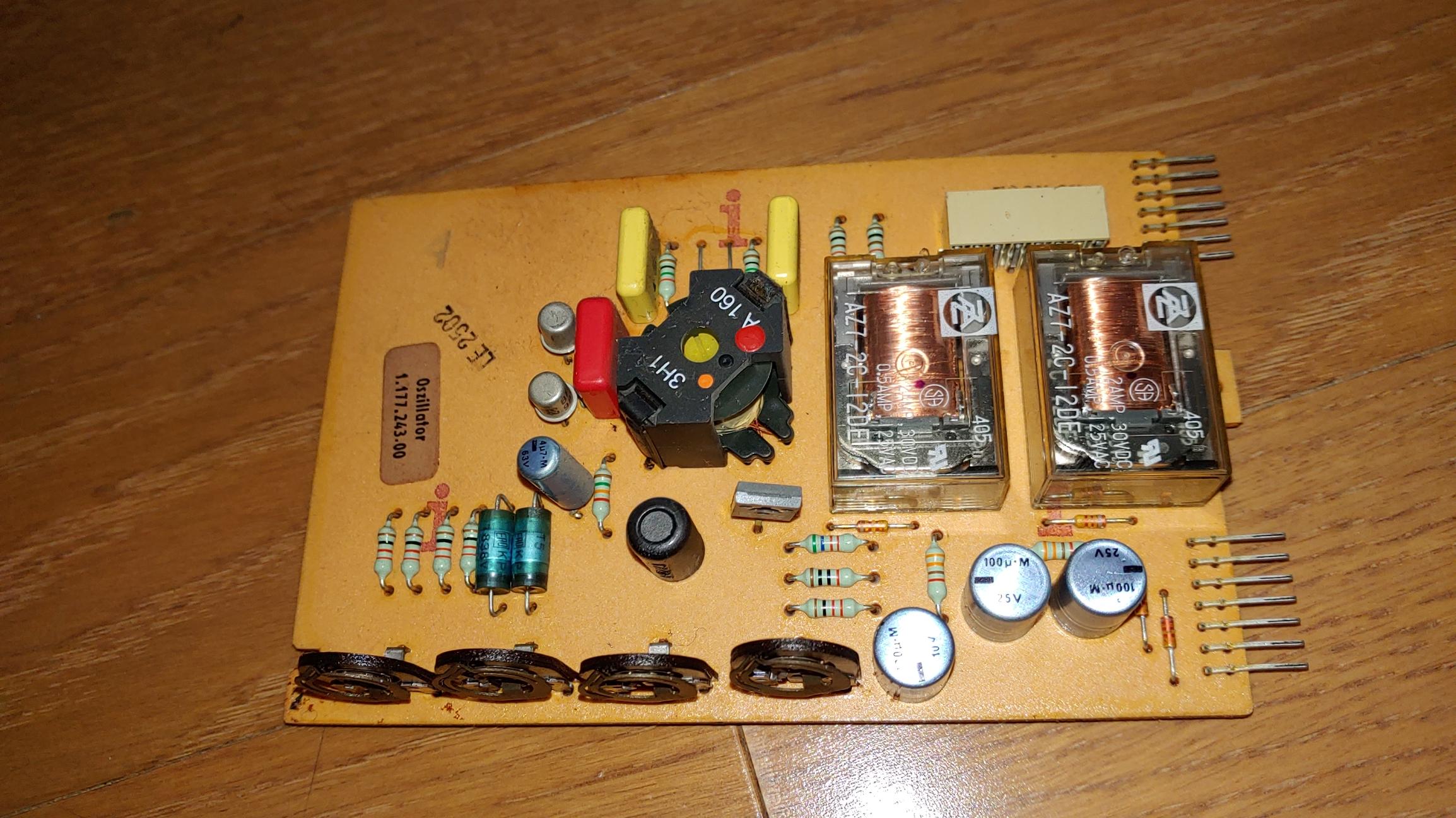

오실레이터 보드

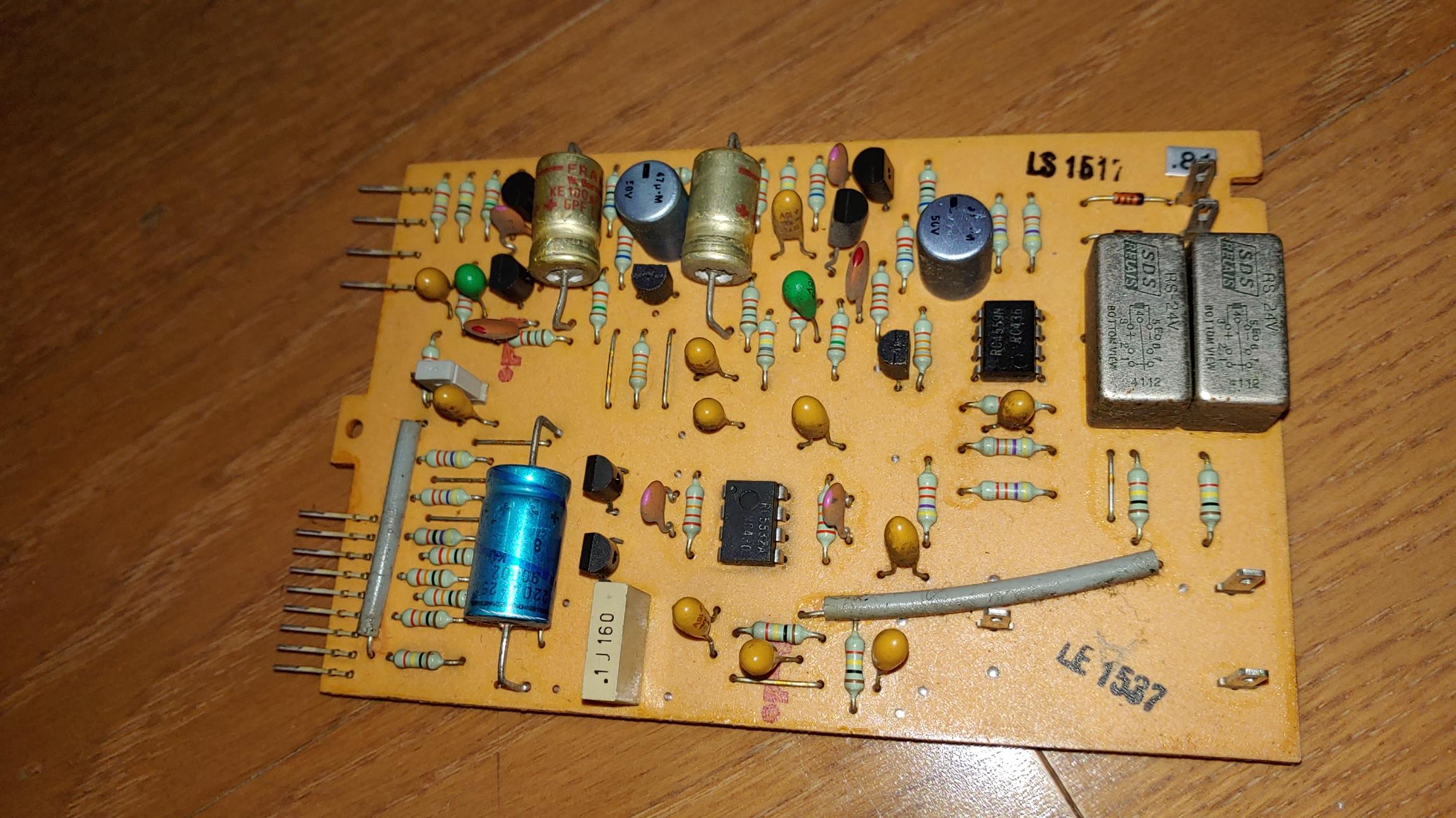

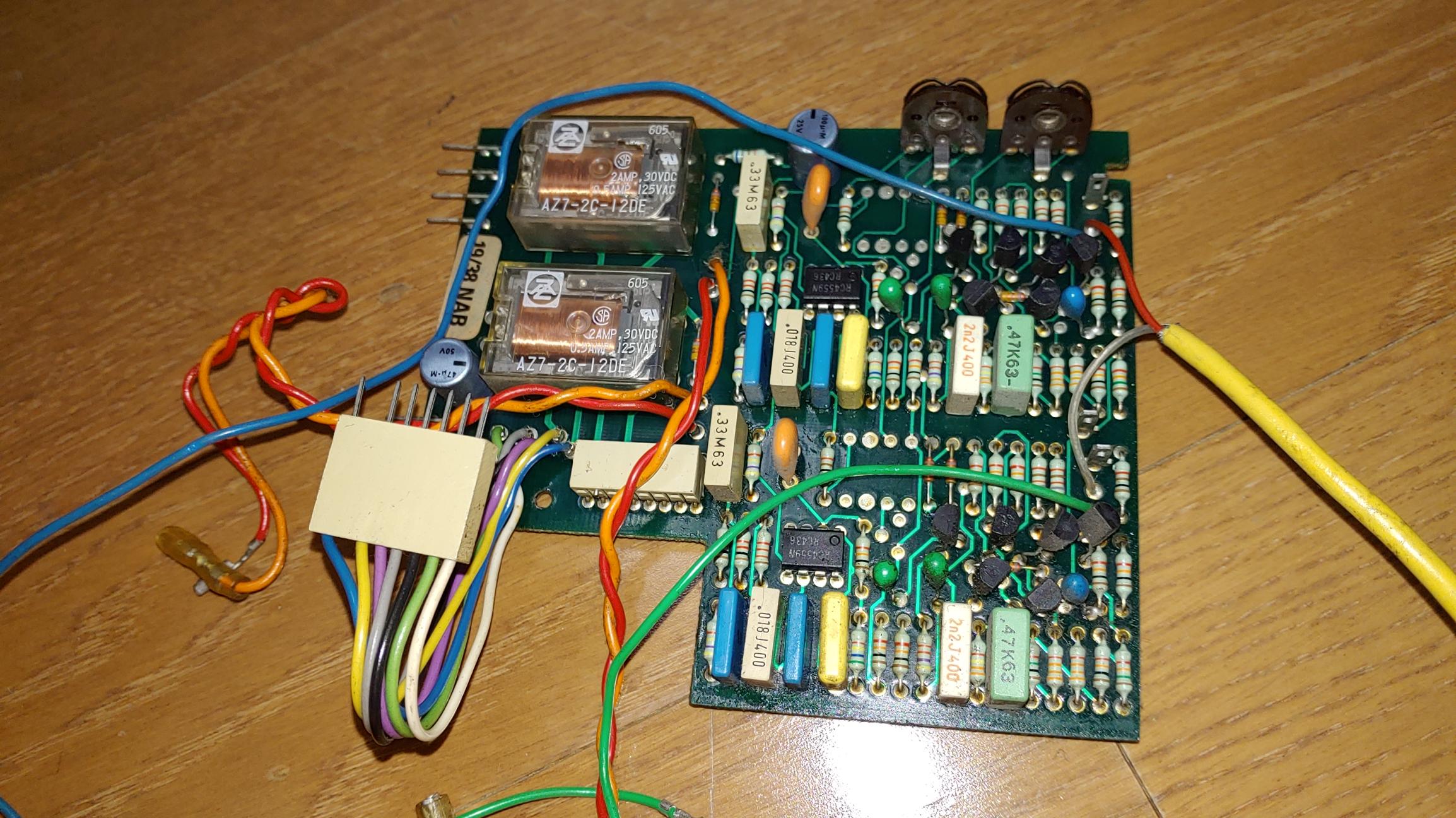

입력 보드

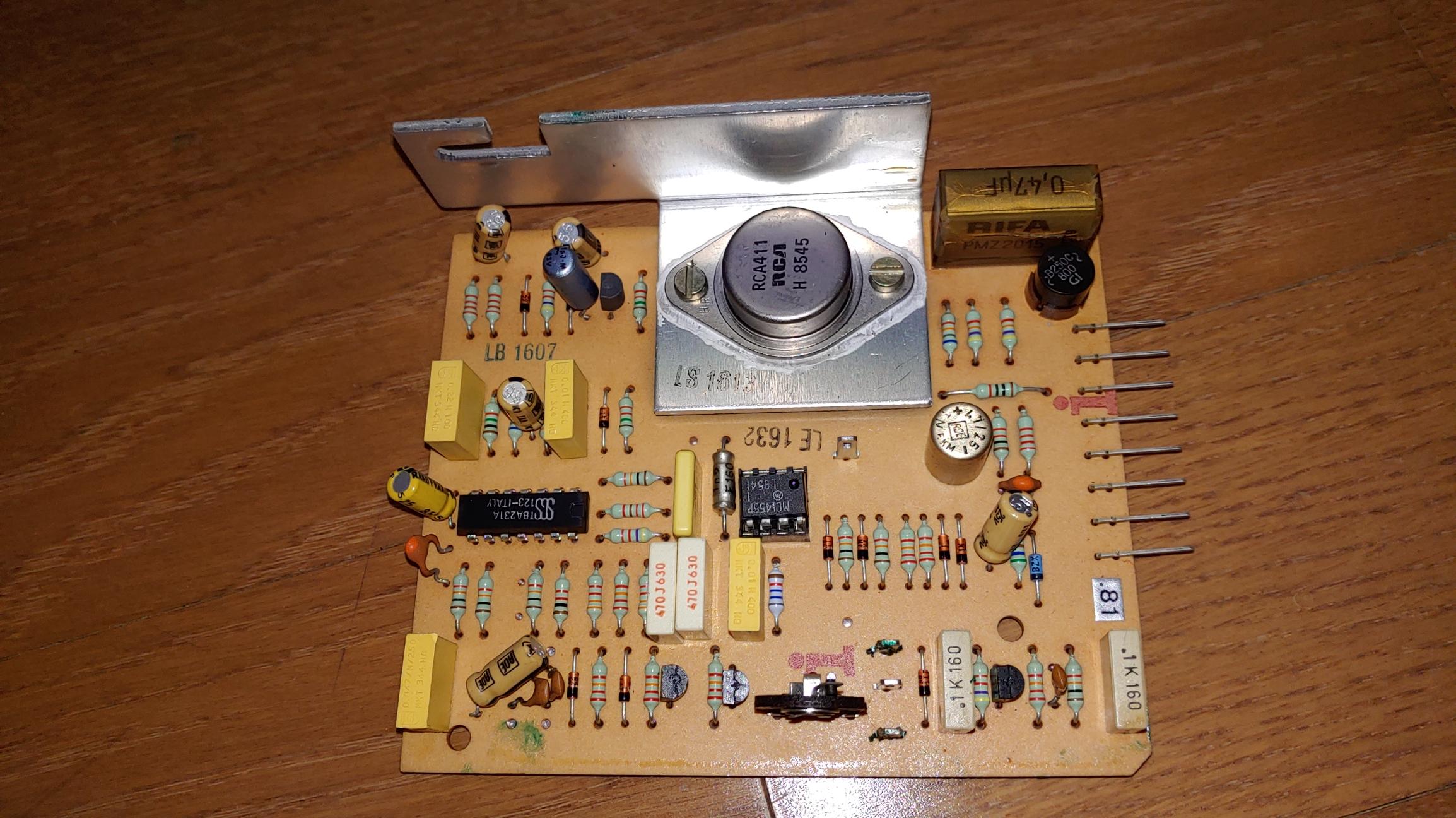

Capstan drive board.

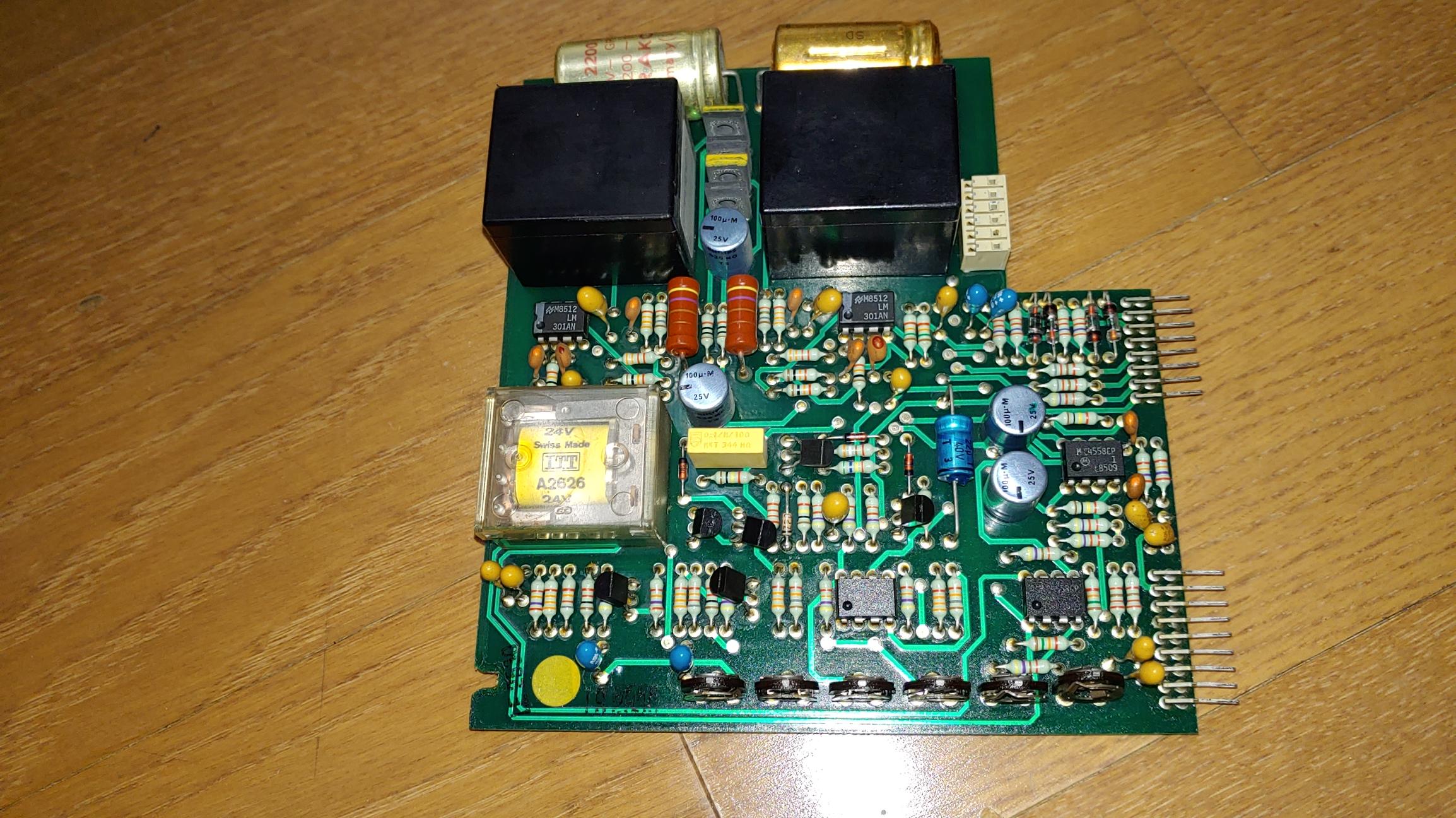

Reproduce board 신형 보드로 대체 되어 사용 하지 않는다.

레코딩 보드 . 신형 보드로 교체되어 사용치 않는다.

sync. board .녹음시 음질에 매우 안좋은 영향을 미치며 현재 가정에서는 사용 할 필요가 없으므로 제거 해야 한다.

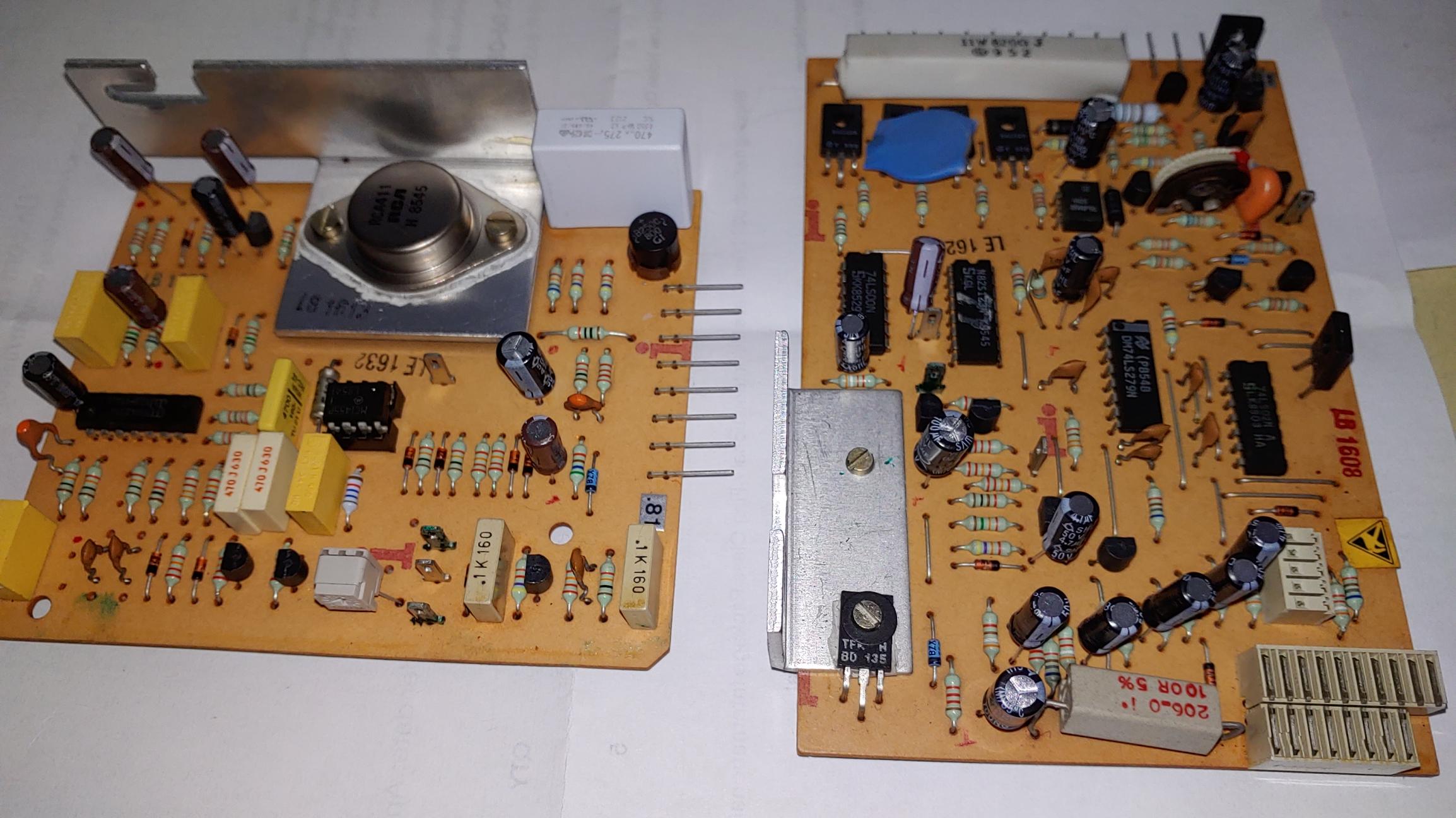

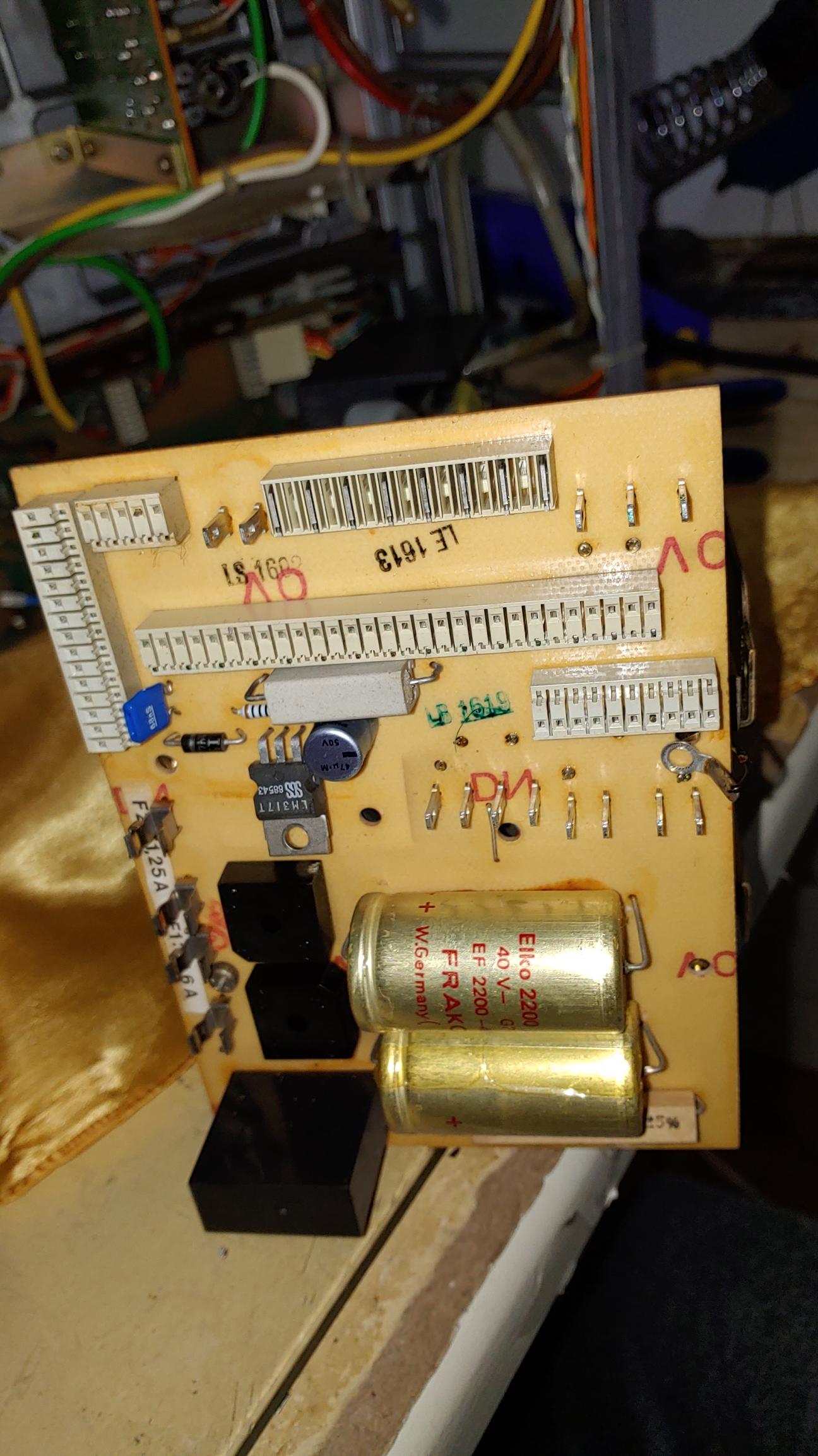

전원보드. 고장이 잘나기로 악명이 높은노란색의 Frako 전해 콘덴서가 달려 있다.신형의 3300uF , 50V 오디오용으로 교환 하였다.

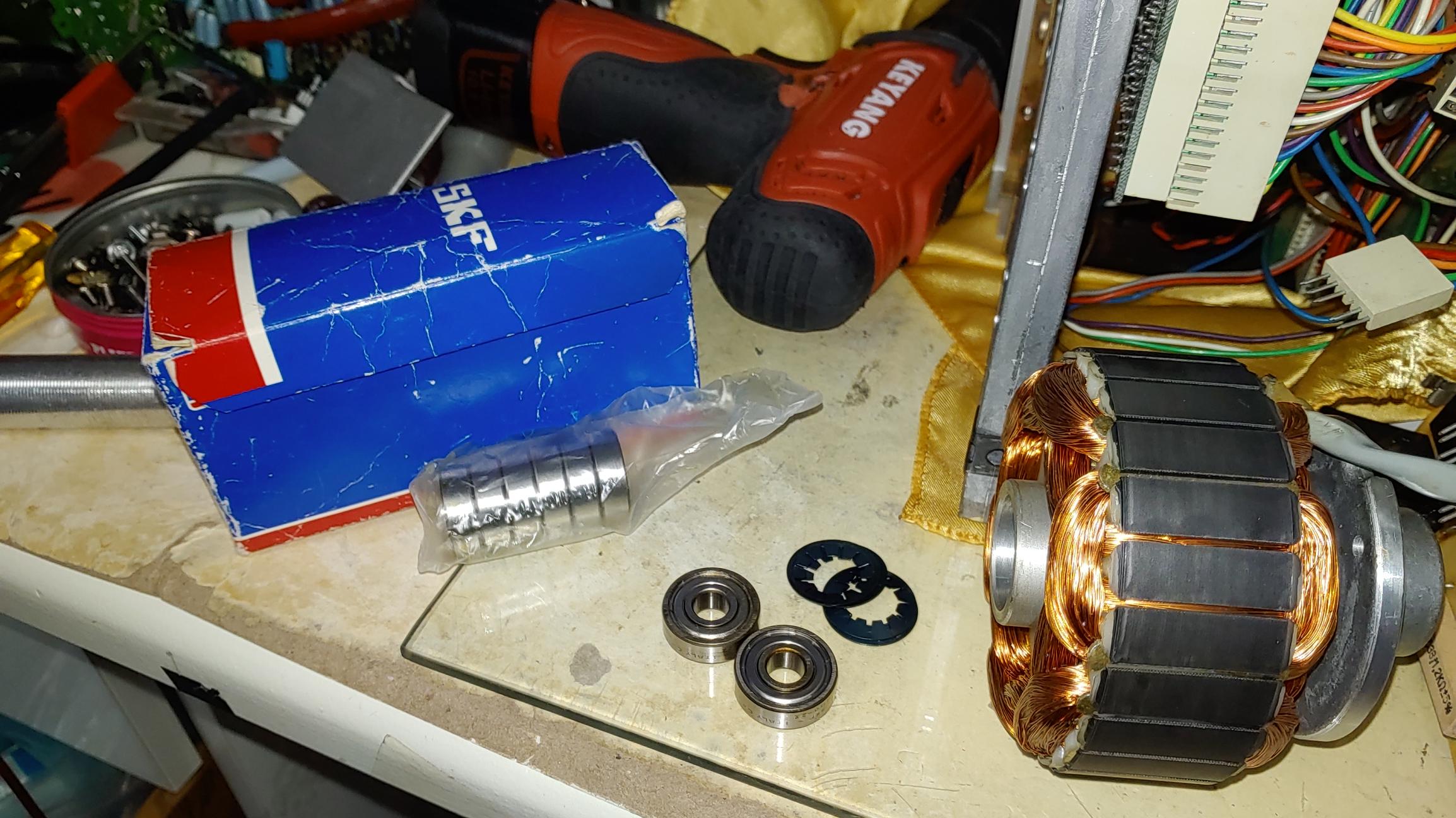

릴 모터의 정비. 신형 베어링으로 모두 교체.

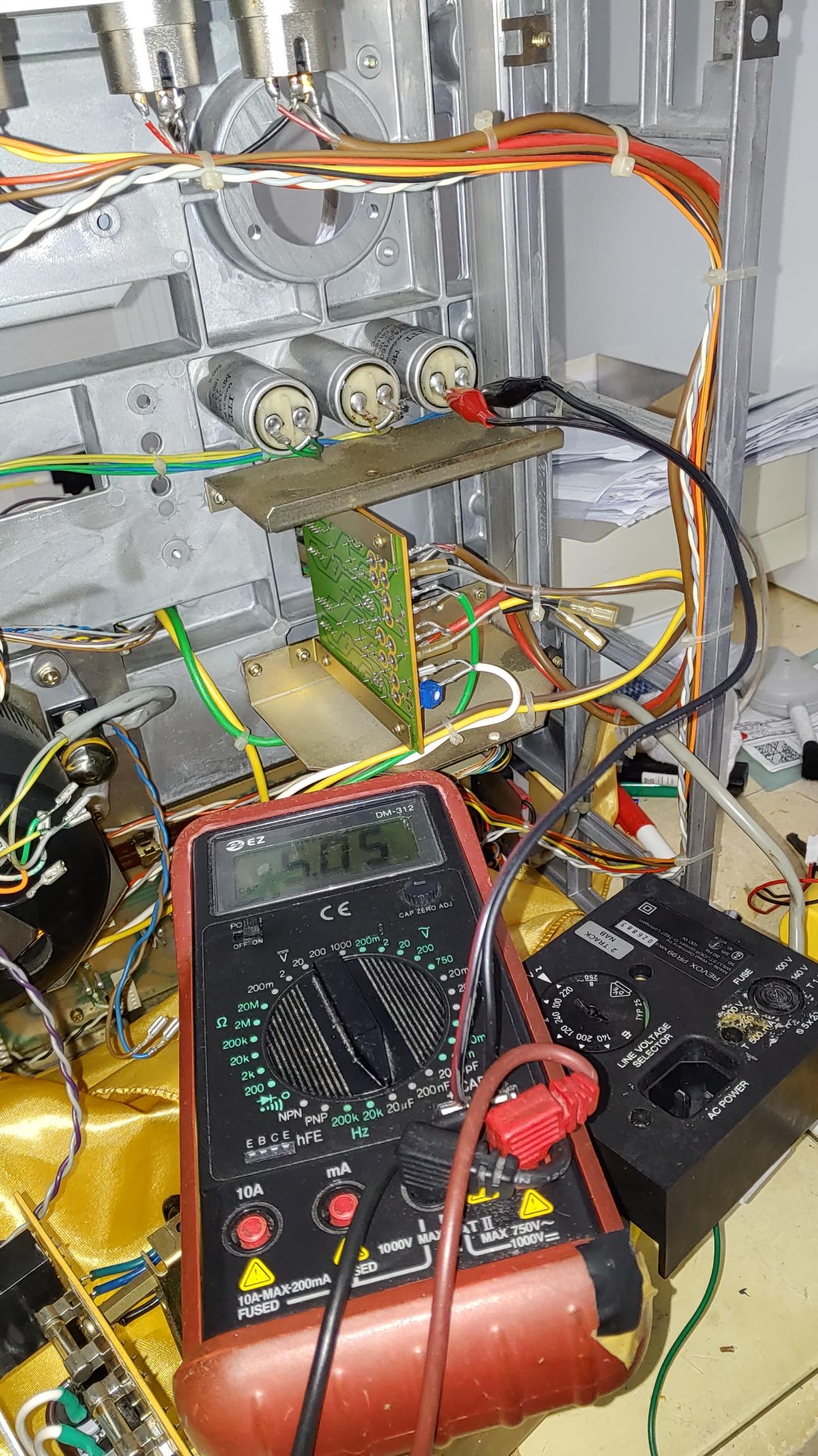

모터 기동용 AC 콘덴서의 용량 체크. 용향은 괜찮았지만 35년이상 경과 되었기 때문에 모두 신형으로 교체 하였다.

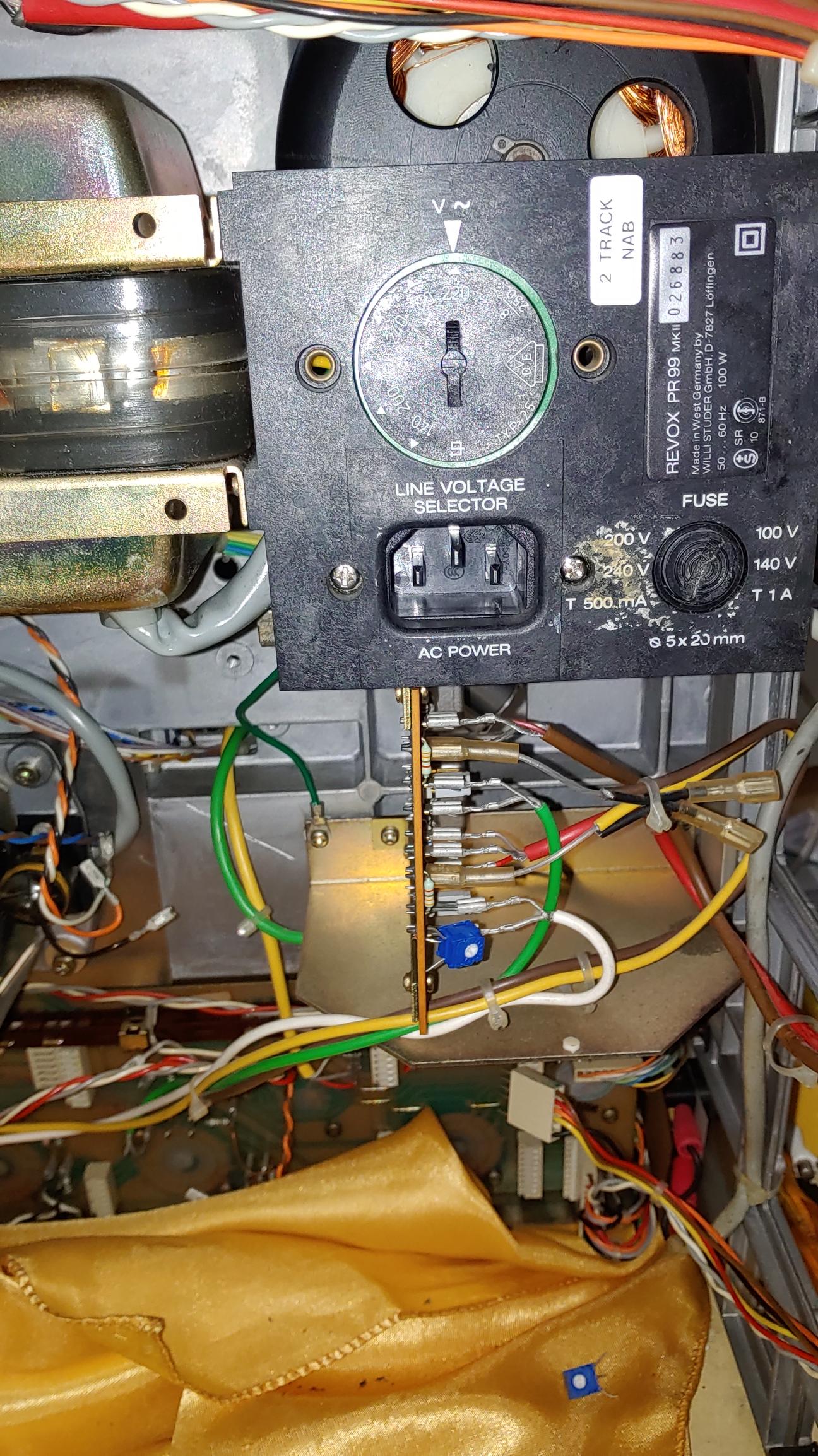

전원 콘센트도 2구에서 접지 단자가 있는 3구형으로 교체

전해 콘덴서 교체 등 오버홀과 업 그레이드가 된 모터 제어 관련 보드들

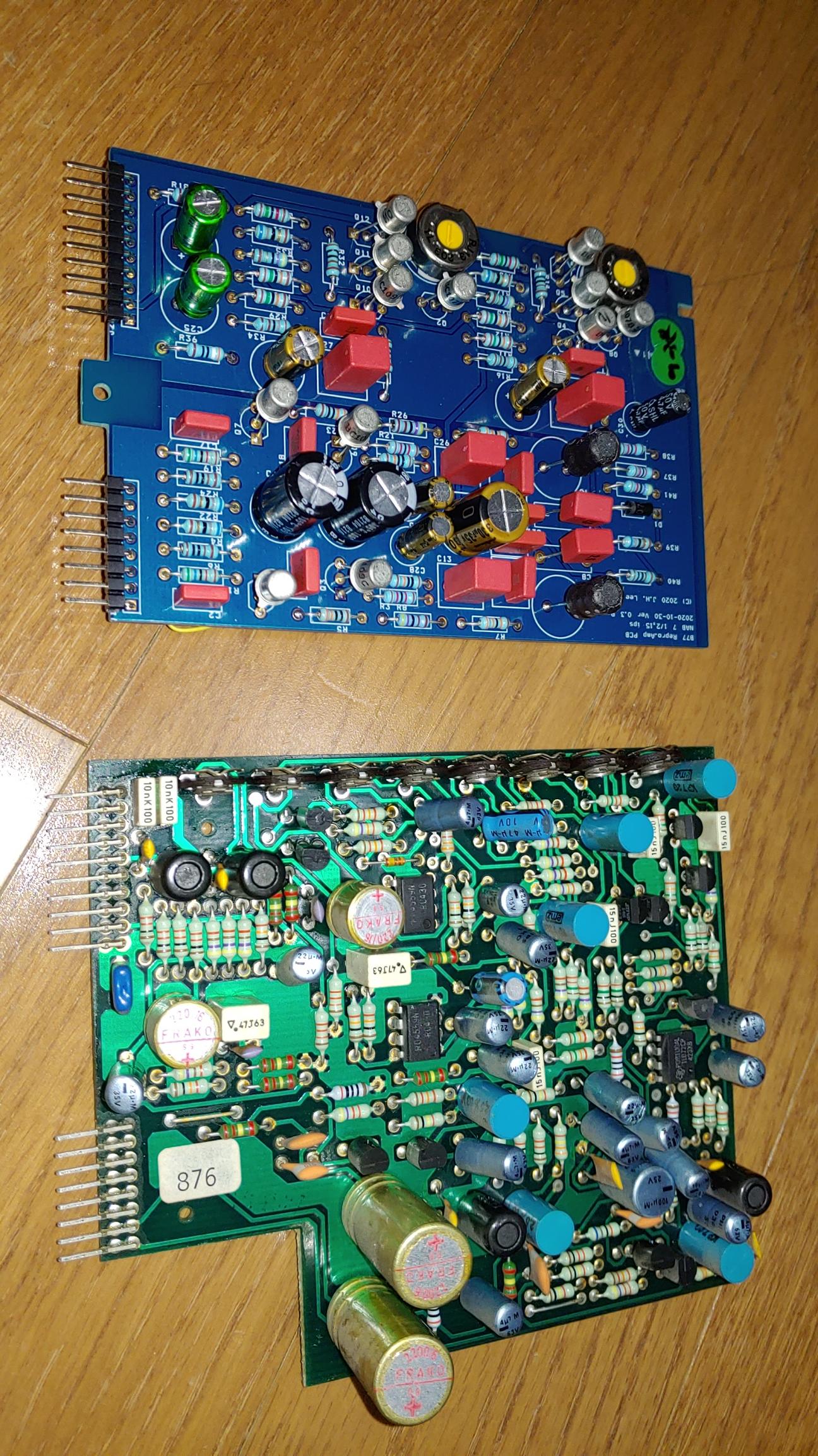

신형 Repoduce board(위)와 톤 콘트롤 등의 목적으로 반고정 저항이 잔뜩 달려 음질 저하 요소를 많이 가진 기존 보드(아래)

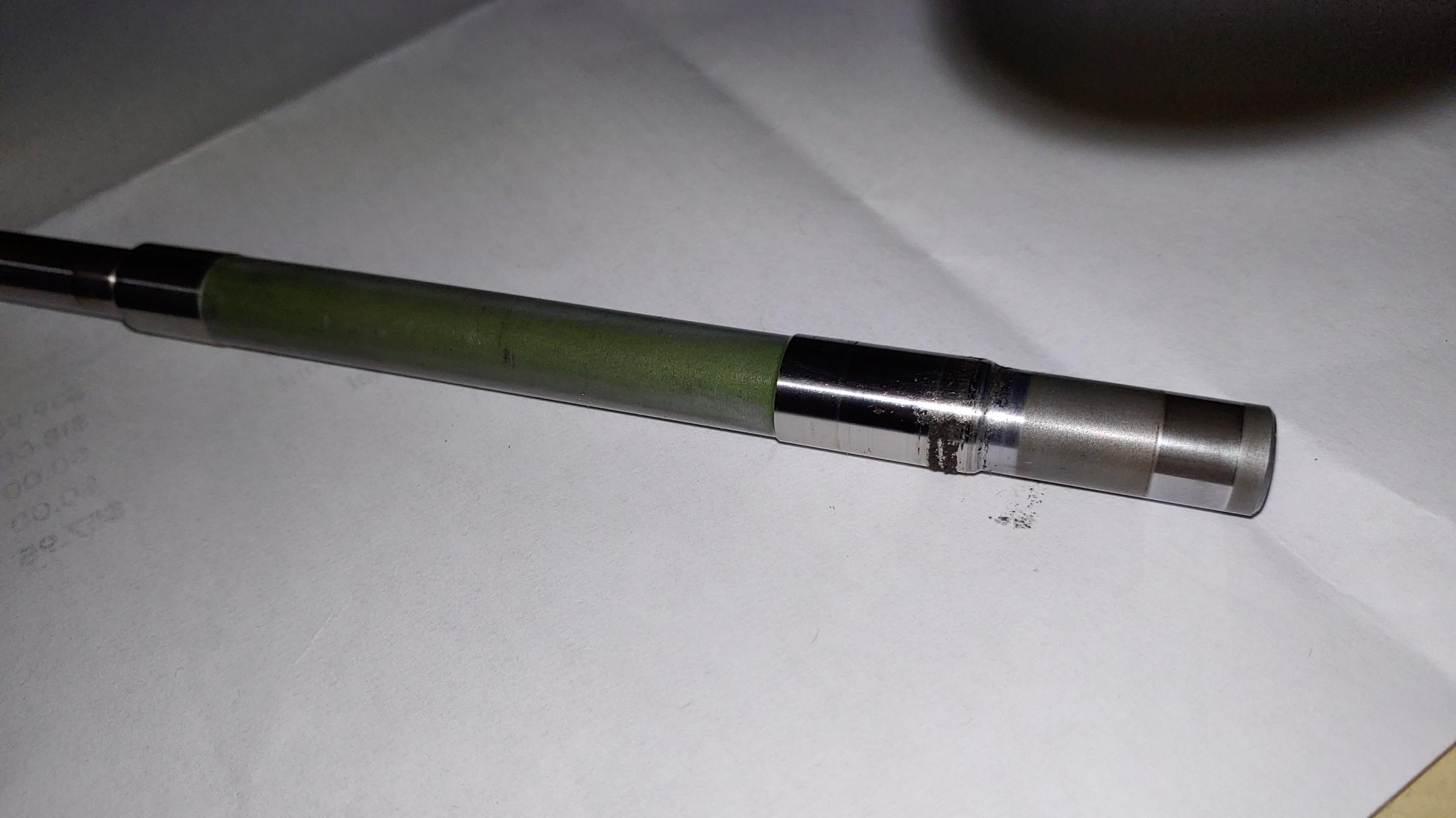

캡스턴 새프트의 청소와 새 운활유 도포

tape counter board의 전해 콘덴서 신형으로 교체

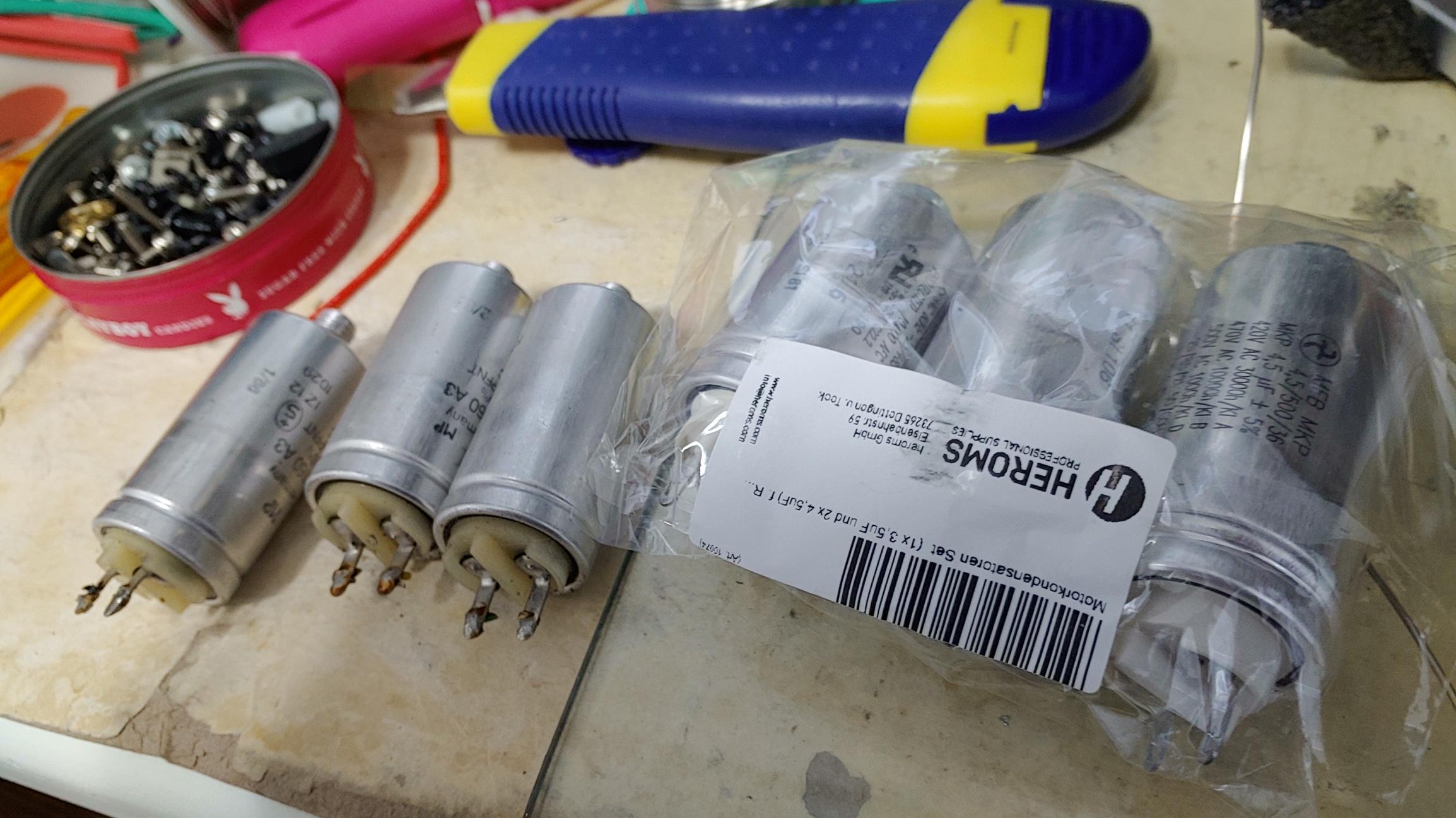

모터 구동용 AC콘덴서 구형과 신형 비교

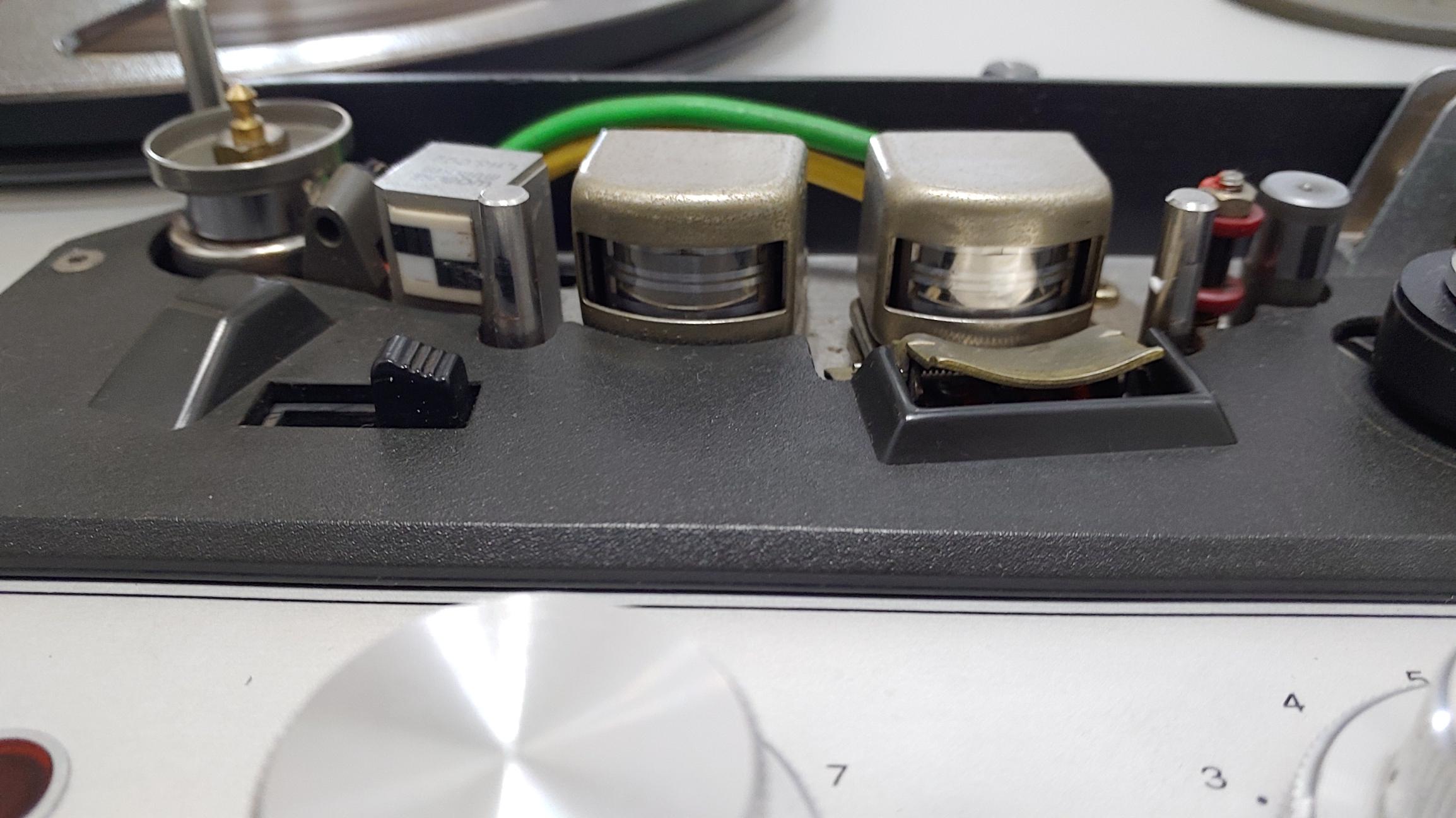

헤드 상태가 아주 좋아 재생및 녹움 특성이 우수 하게 나온다.

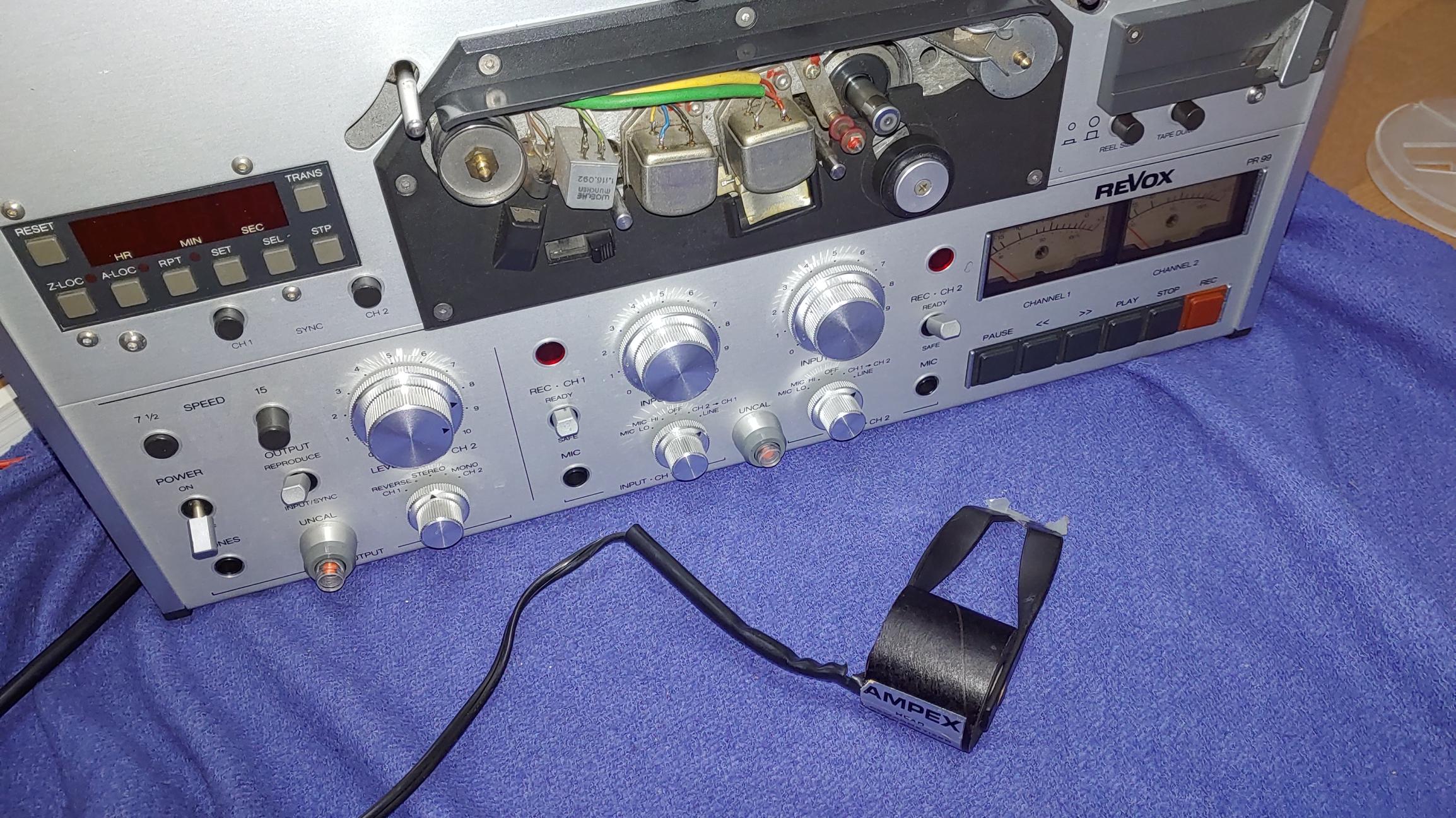

캘리브레이션 전의 소거( 잔류 자성 제거)

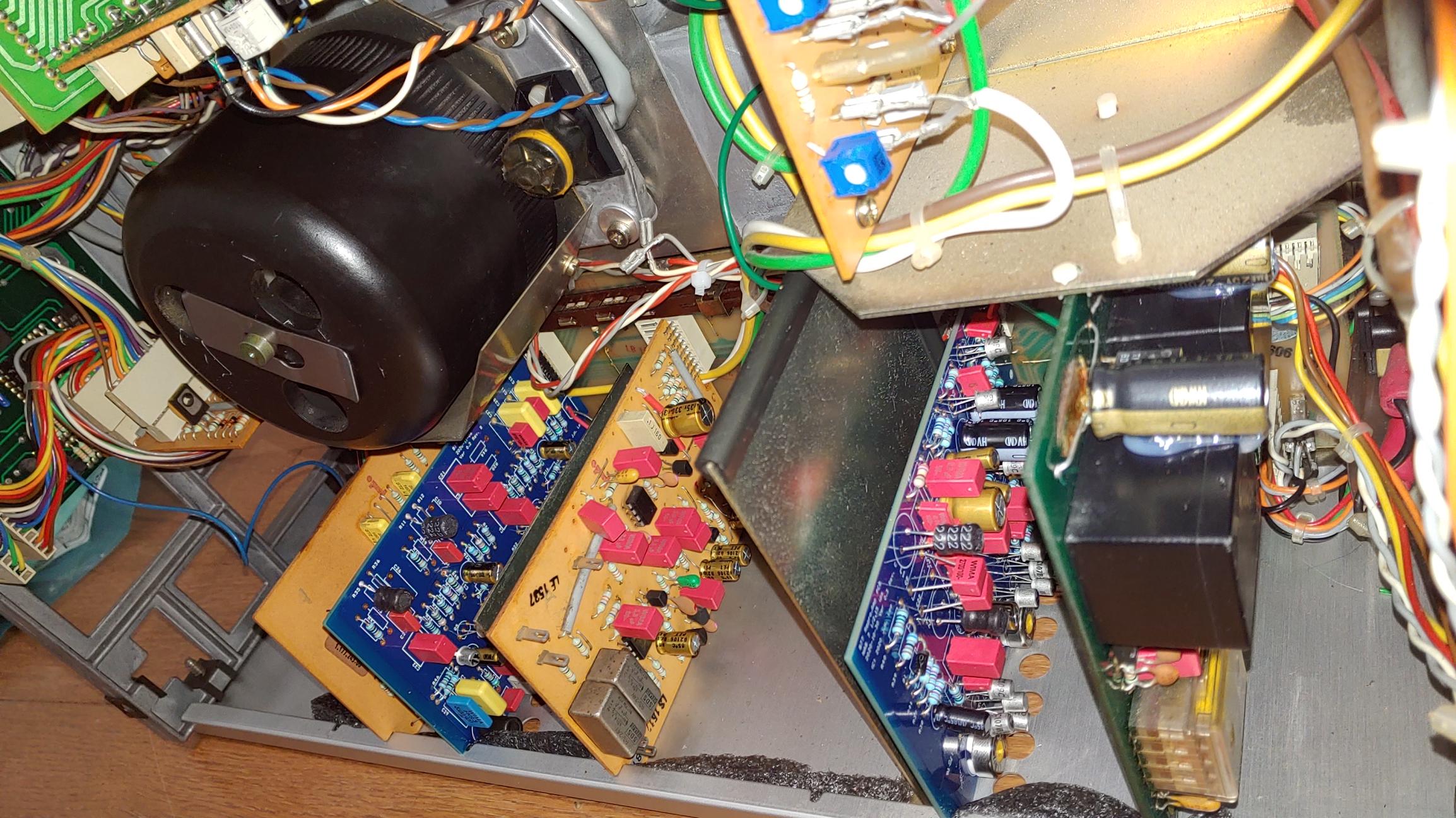

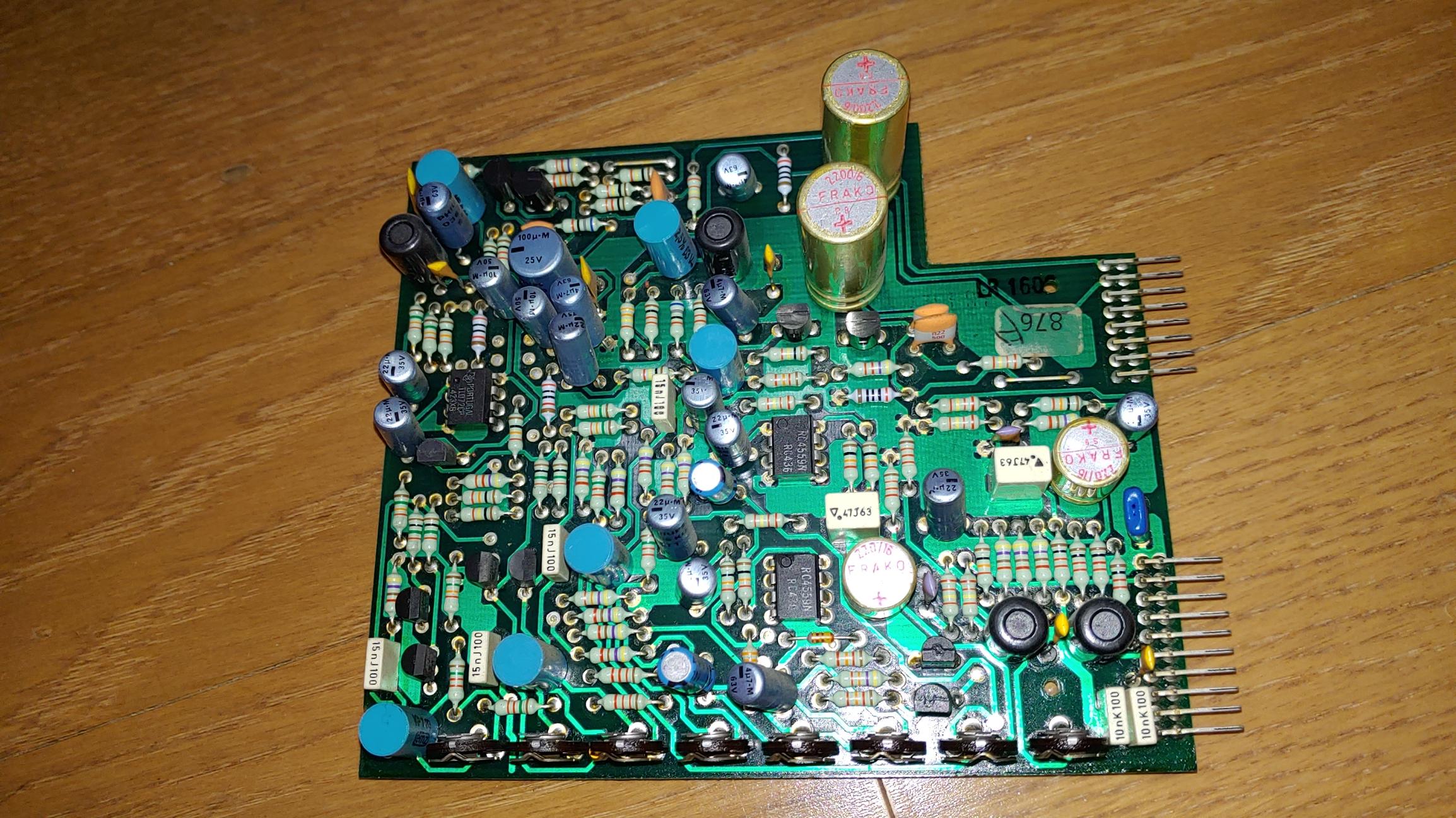

신형 reproduce board와 record board가 장착된 오디오용 기판들

테스트 테이프를 통한 캘리브레이션

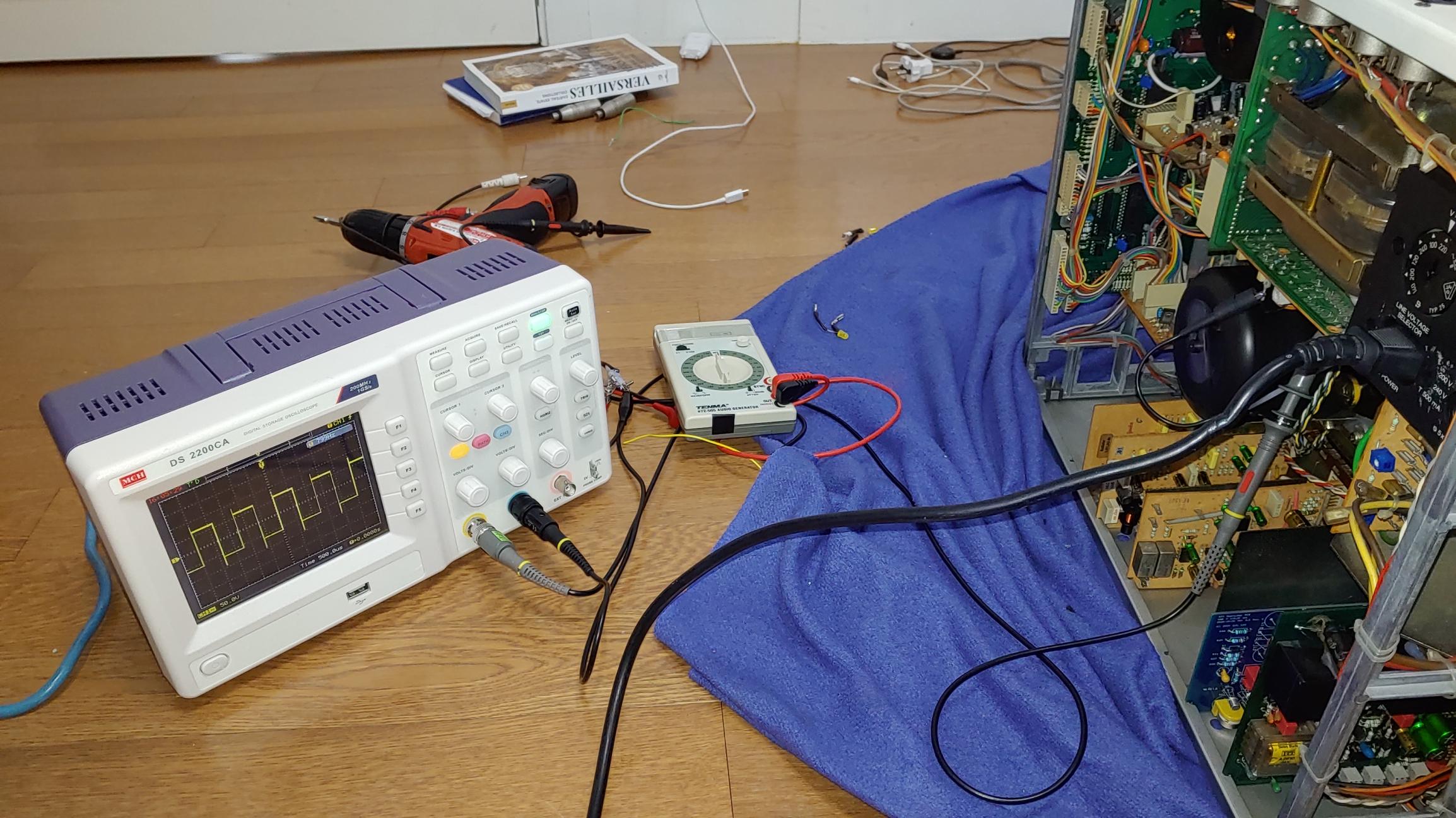

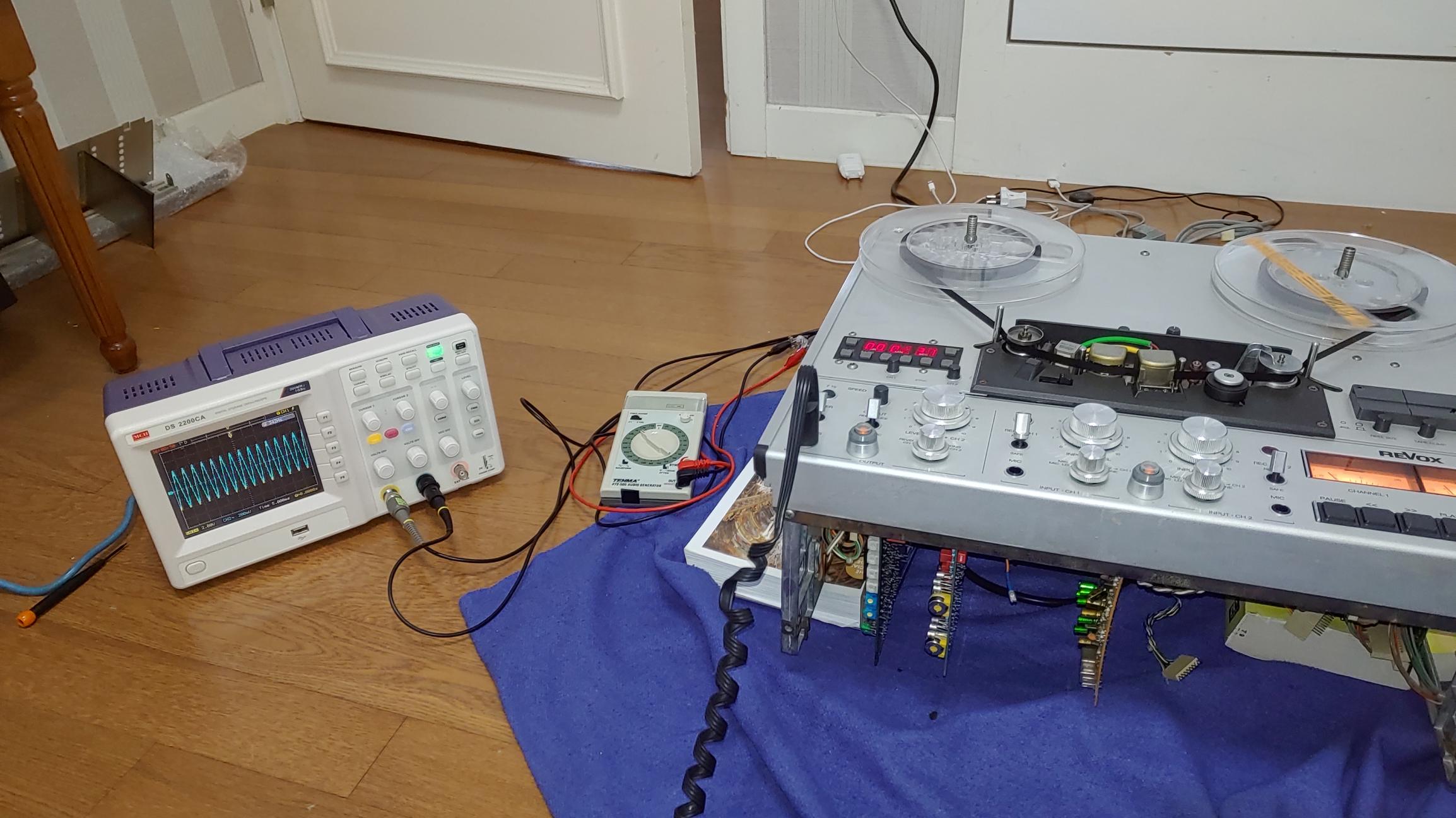

캡스턴 모터 드라이브 보드의 주파수를 정확하게 800 HZ로 맞추어 놓아 테이프 주행 속도의 정확성을 맞춘다.

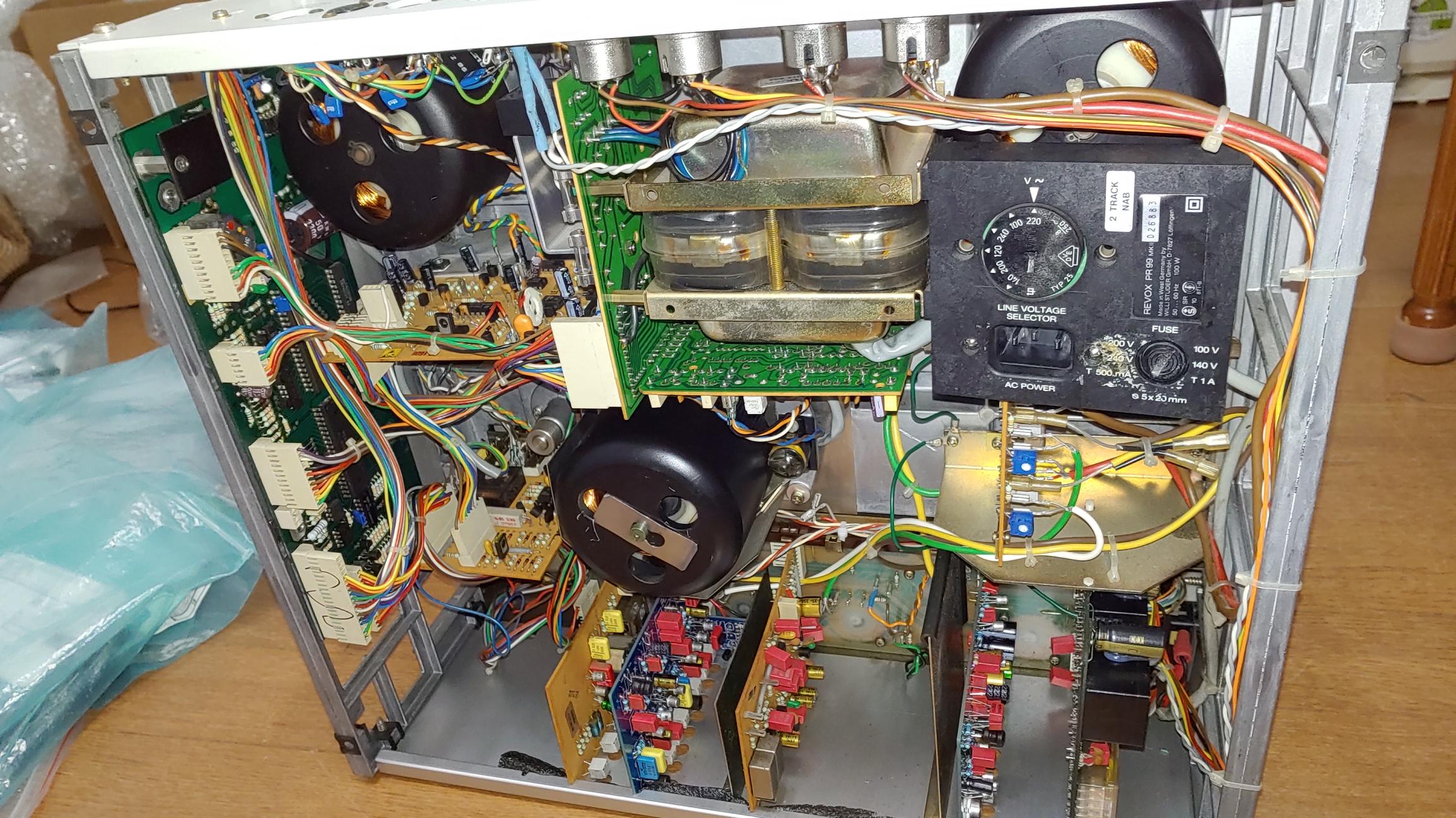

작업 완료후의 내부 모습

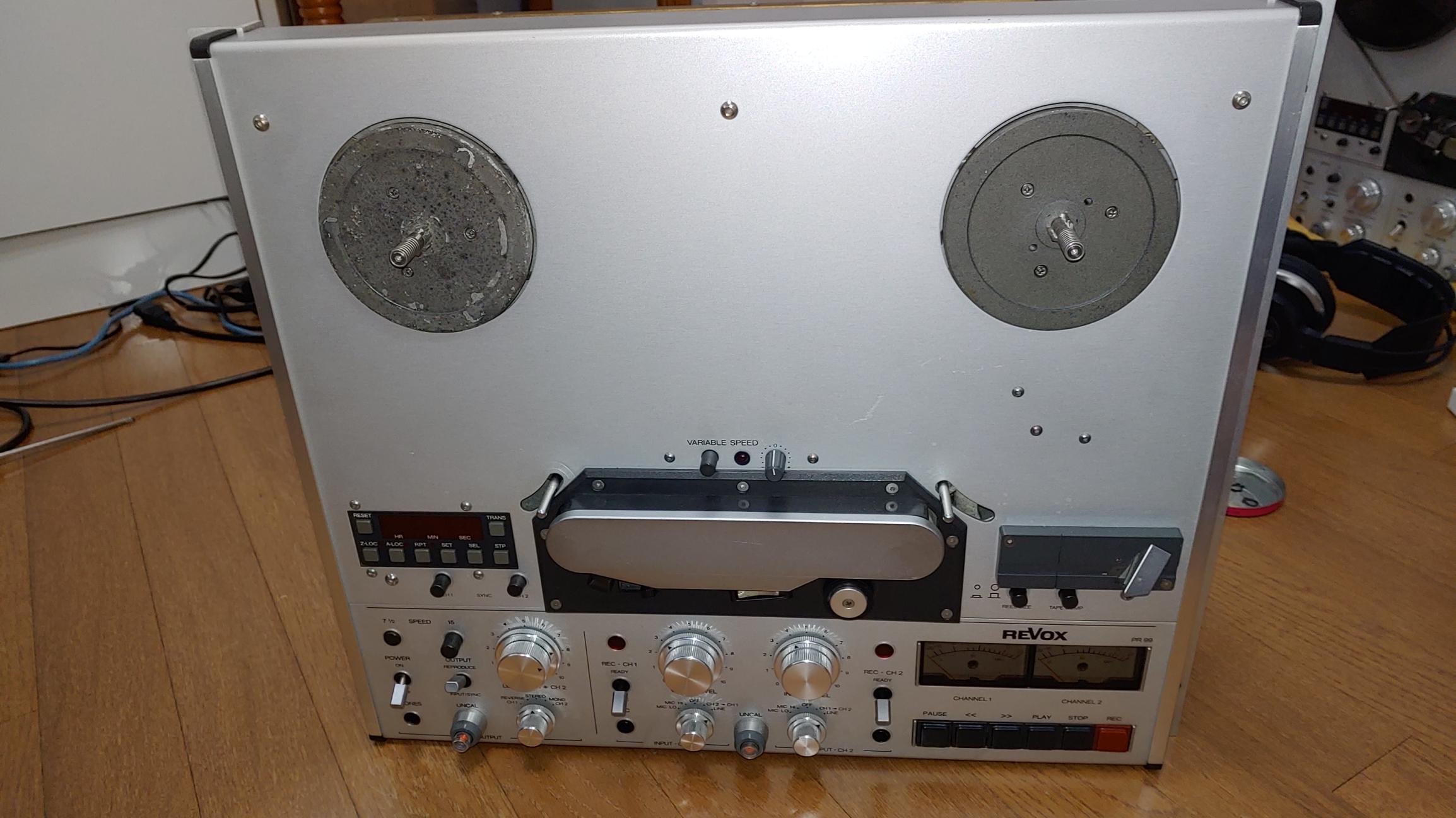

작업 완료 후 전체 모습. 왼쪽 플레이트의 외관 상태가 안좋아 ebay에 신형을 주문 해 놓았다.
