Panasonic UB 420 두 번째 수리 및 개조기

BD player Mod. 2020. 6. 5. 08:28
728x90

어제 지난번과 비슷한 고장으로 전원이 들어 오지 않는다는 Panasonic UB 420 의  수리를 하게 되면서

고장에 대한 좀 더 자세한 관찰과 이에 대한 예방책 및 개량 사항 등을 생각해 보게 되었습니다.

이번에도 고장 부위와 증상이 동일 합니다.  전원부 고장으로

1. 휴즈 절단

2. 정류 다이오드 파괴

3. 정류 다이오드 바로 다음 단에 있는 정류 콘덴서 손상

4.  파워 MOSFET TR에 과도한 발열 ( 이것은 고장은 아니나 개선해야 할 부분임 )

이 관찰되었습니다.  추측으로는 정류 다이오드와 다음 단에 있는 콘덴서의 정격이 다소 낮은 것을 사용하여 2 중의 하나가 견디지 못하고 기능을 상실하여 쇼트를 일으키고 이에 따라 휴즈가 나간 것으로 보입니다.



따라서 고장 수리를 위해서는

  1. 정류 다이오드를 정격의 커서 넉넉한 것으로 교체 ( 1A-> 3A)

2.  정류 콘덴서의 내압 증가 ( 250V-> 400V )의 것으로 그리고 내열온도를 표준 85도에서 105도 인 것으로 하였으며 성능개량을 위해 일본 니치콘사의 오디오 그레이드 급 콘덴서를 사용

3. 휴즈 교체 ( 이에 맞는 휴즈가 없어 UB9000의 전원부에서 빼서 사용 )

의 작업을 하였으며 성능 개량과 열적 안정성 향상을 위해

4. 파워 MOSFET TR 방열판을 보다 방열 성능이 좋은 것으로 교체 하고 알류미늄 포일을 포개어 옆면

새시와 접촉하게 하여 열을 새시 전체에 고루 퍼지도록 함

5. 전원부 후단의 정류 콘덴서가 하나만 사용 된 것을 일본 니치콘사의 오디오 그레이드 급 콘덴서 KW

시리즈 2개를 사용하였고 병렬로 독일 Wima사의 1uF/63V Film 콘덴서를 추가하여 임피던스 감소를 꾀함

6. 코어 IC가 엄청난 열을 낸다는 것을 알고 옆면에 각각 하나씩 대형 방열판 부착

이렇게 작업을 한 후 2 시간 짜리 영화를 보면서 전체의 발열 상태를 체크 해 보니 코어 IC에 2개의 대형 방열판을 별도로 붙이고 윗면 두껑을 개방한 채로  구동했음에도 불구하고 열이 매우 많이나서 손을 대기 힘들 정도임



특히  MOSFET TR 방열판의 열이 매우 많이 남. 열이 많이 나서 기판 부위가 흙색으로 변색이 되었을 정도 였음. 이 곳은 좀 더 철저한 방열 대책이 필요 해 보임



마지막으로 갖고 있던 리모콘 키를 이용하여 DVD 코드 프리를  하였는데  그전에 갖고 있던 일본에서 나온 코드 2 DVD가  정상 재생 됨을 확인 할 수 있었습니다.

결론적으로 Panasonic UB 420 은 가격대 성능이 매우 좋은 기기이지만 저렴한 기기로 만들다 보니 안정성면에서 특히 취약 하다는 것을 알게 되었습니다. 특히 방열에 조심 하시기 바랍니다.

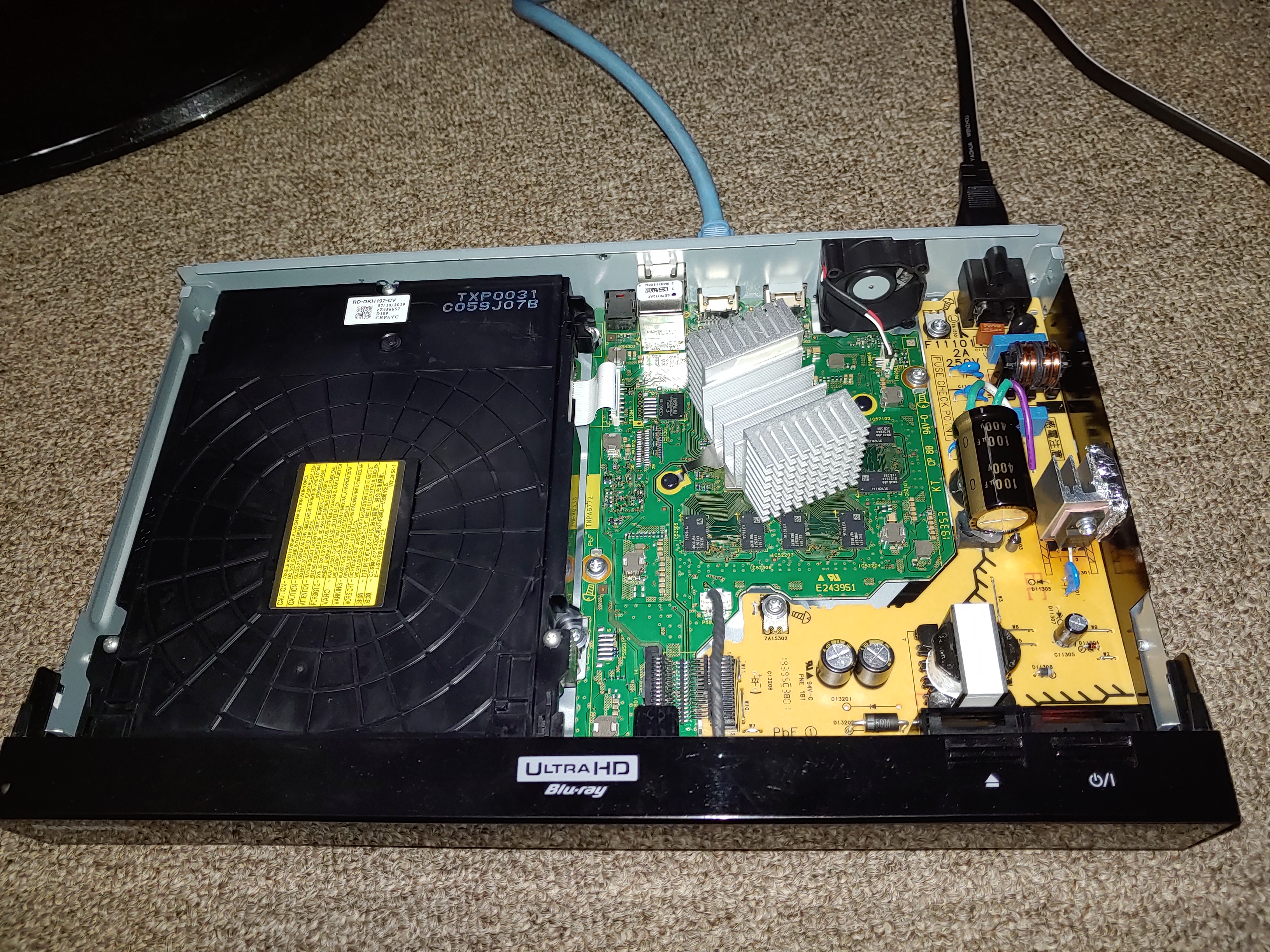

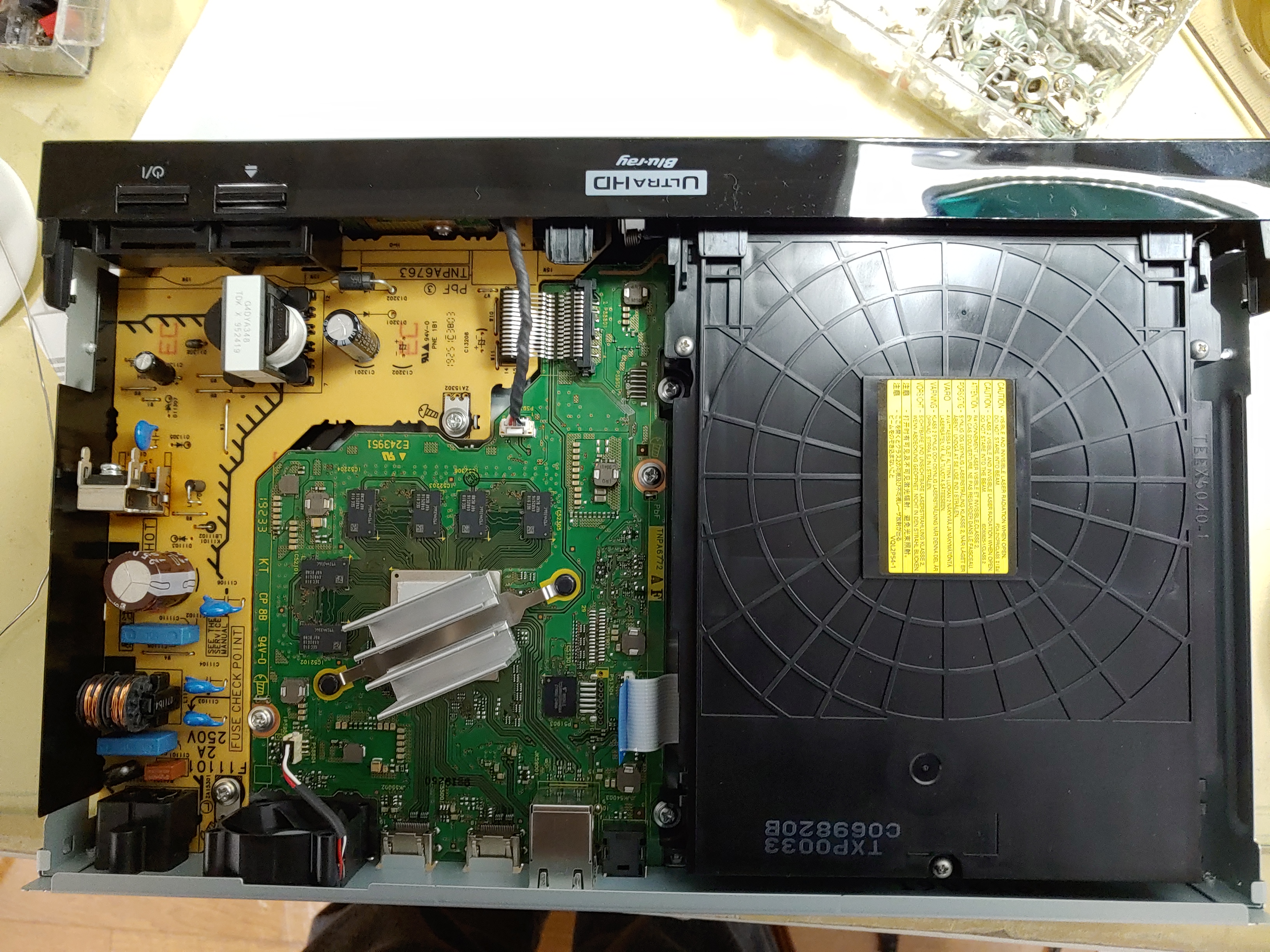

수리 전의 내부 모습

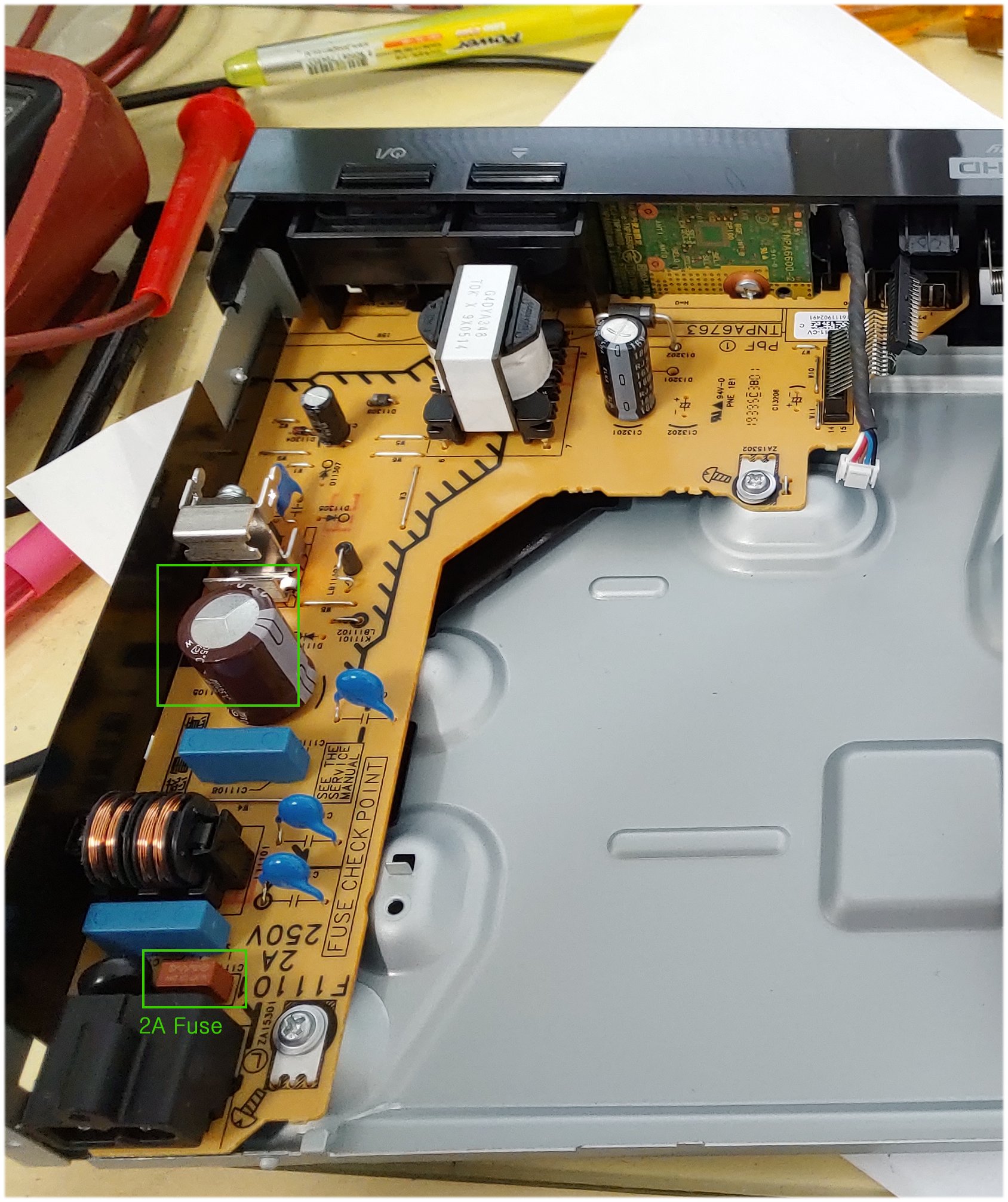

콘덴서위가 부풀어 올라 있고 휴즈가 절단 되어 있음

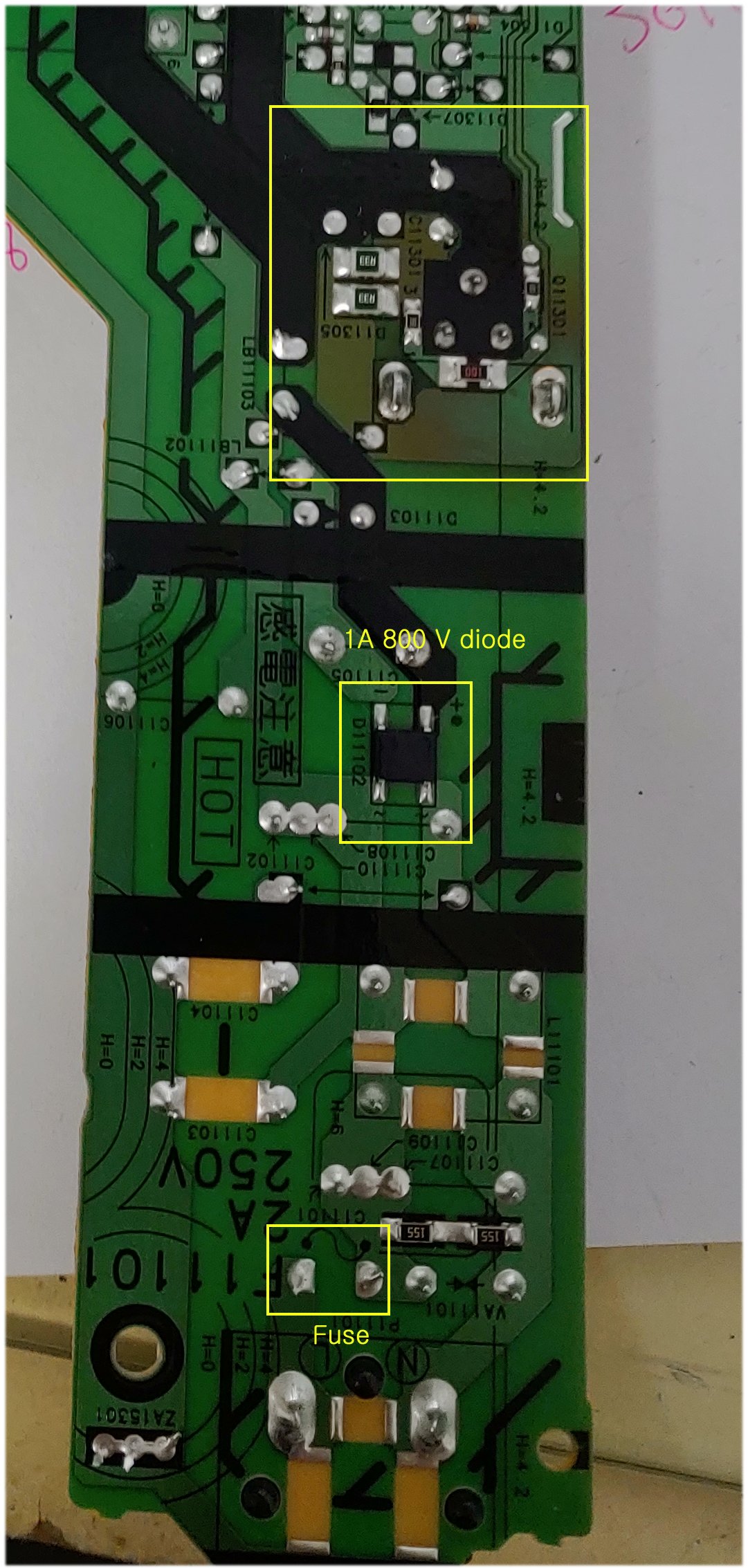

파워 MOSFET TR 부근이 심한 발열로 검게 변색 되어 있고 다이오드가 파괴 되어 있었으며 휴즈도 절단 되어 있음



수리 후  다이오드를 3 A급으로 증강시키고  평활 콘덴서 부도 오디오 그레이드급으로 격상하고 필름 콘덴서를 추가

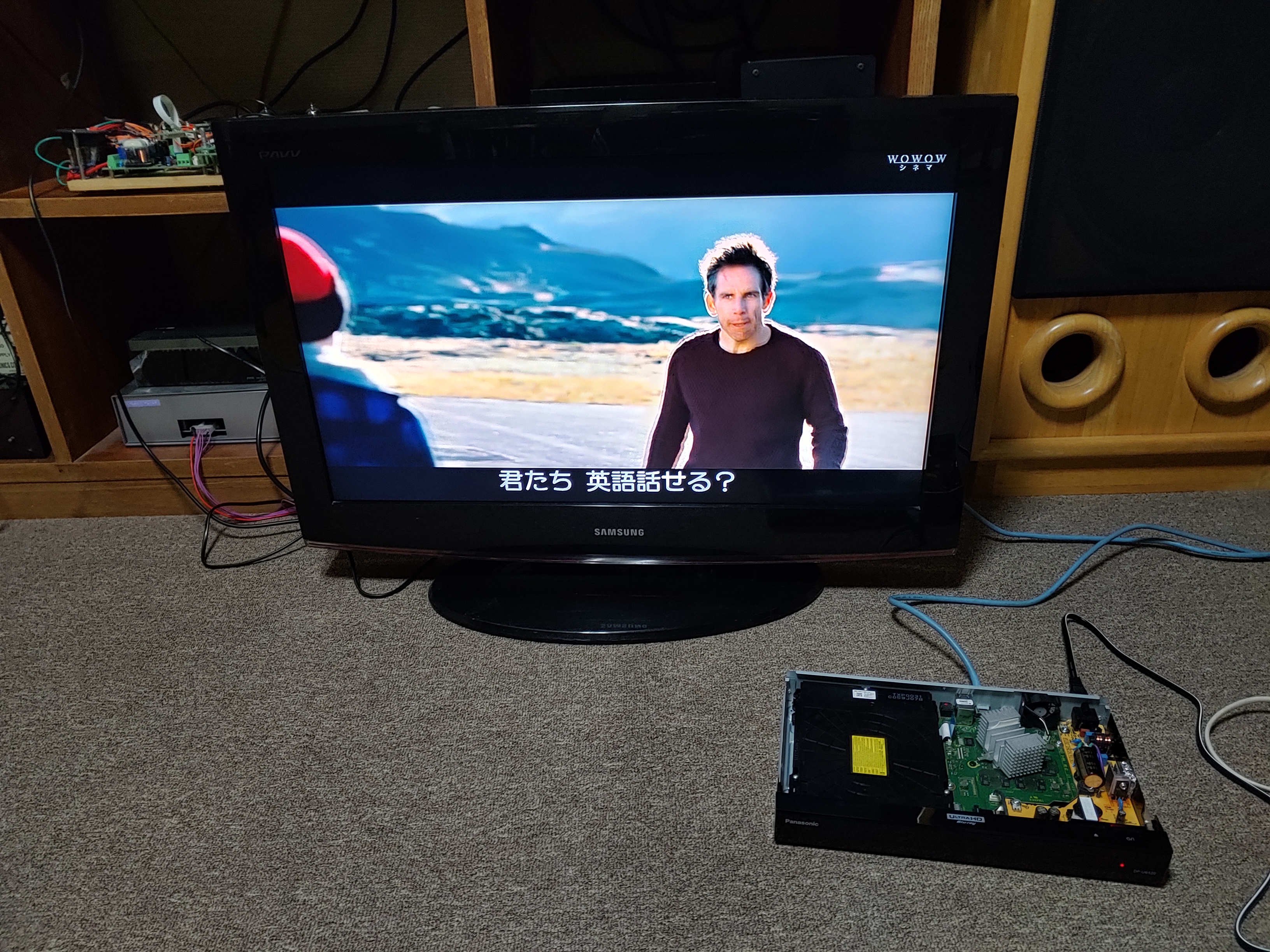

영화 한편을 보면서 발열및 내구성 테스트 중

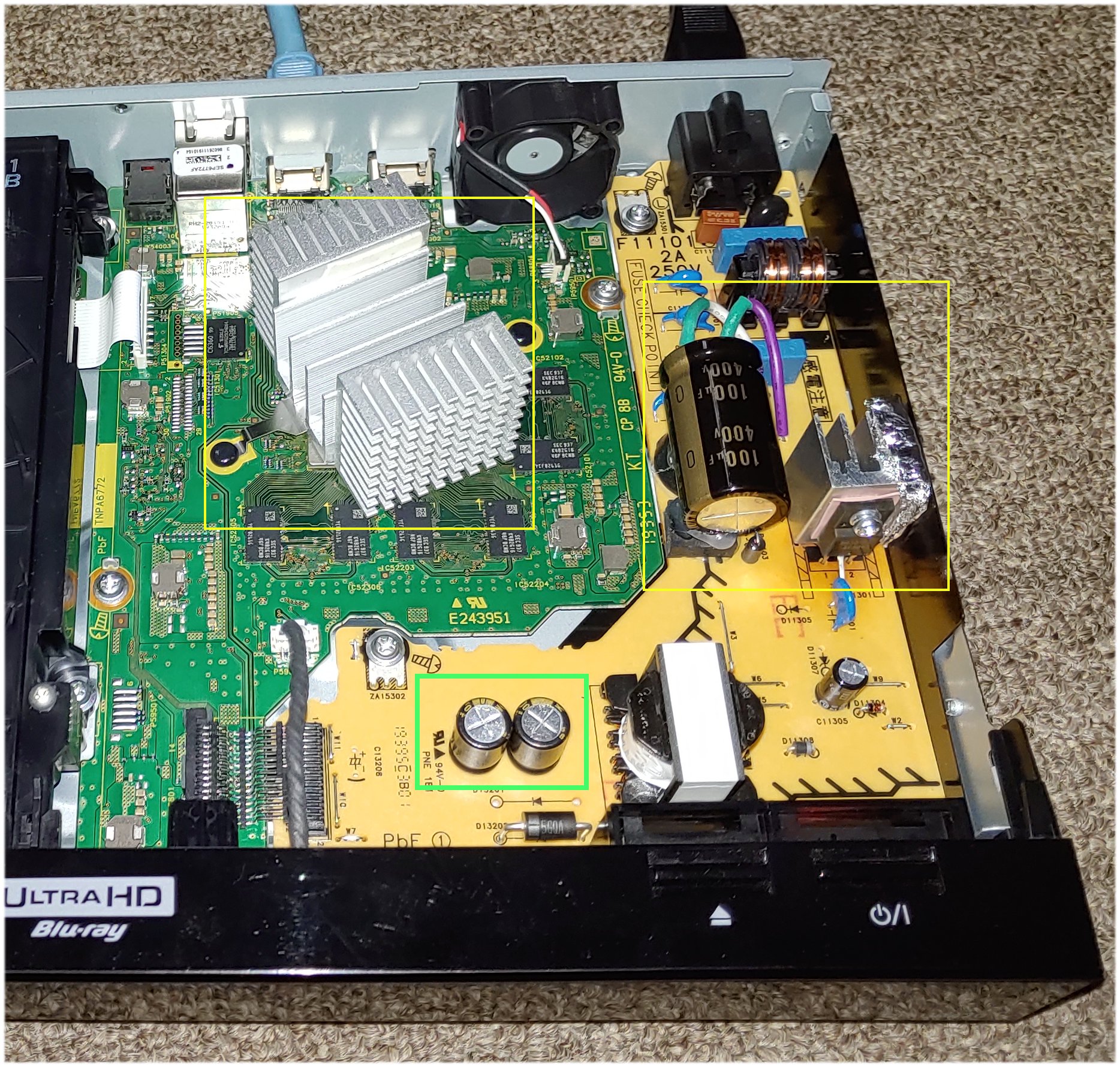

개조 작업 완료 후 전체 내부 모습

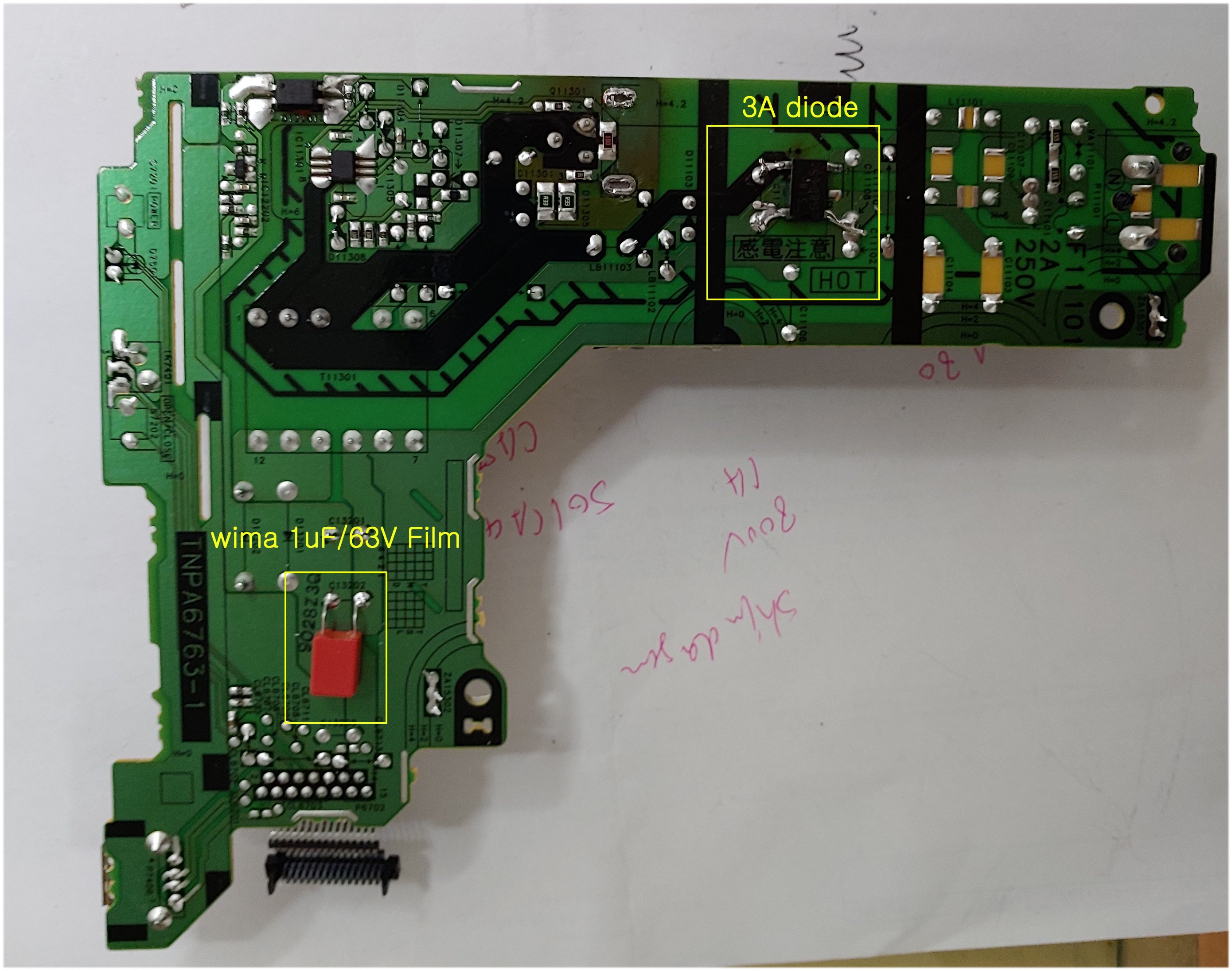

개조 및 수리 부위
