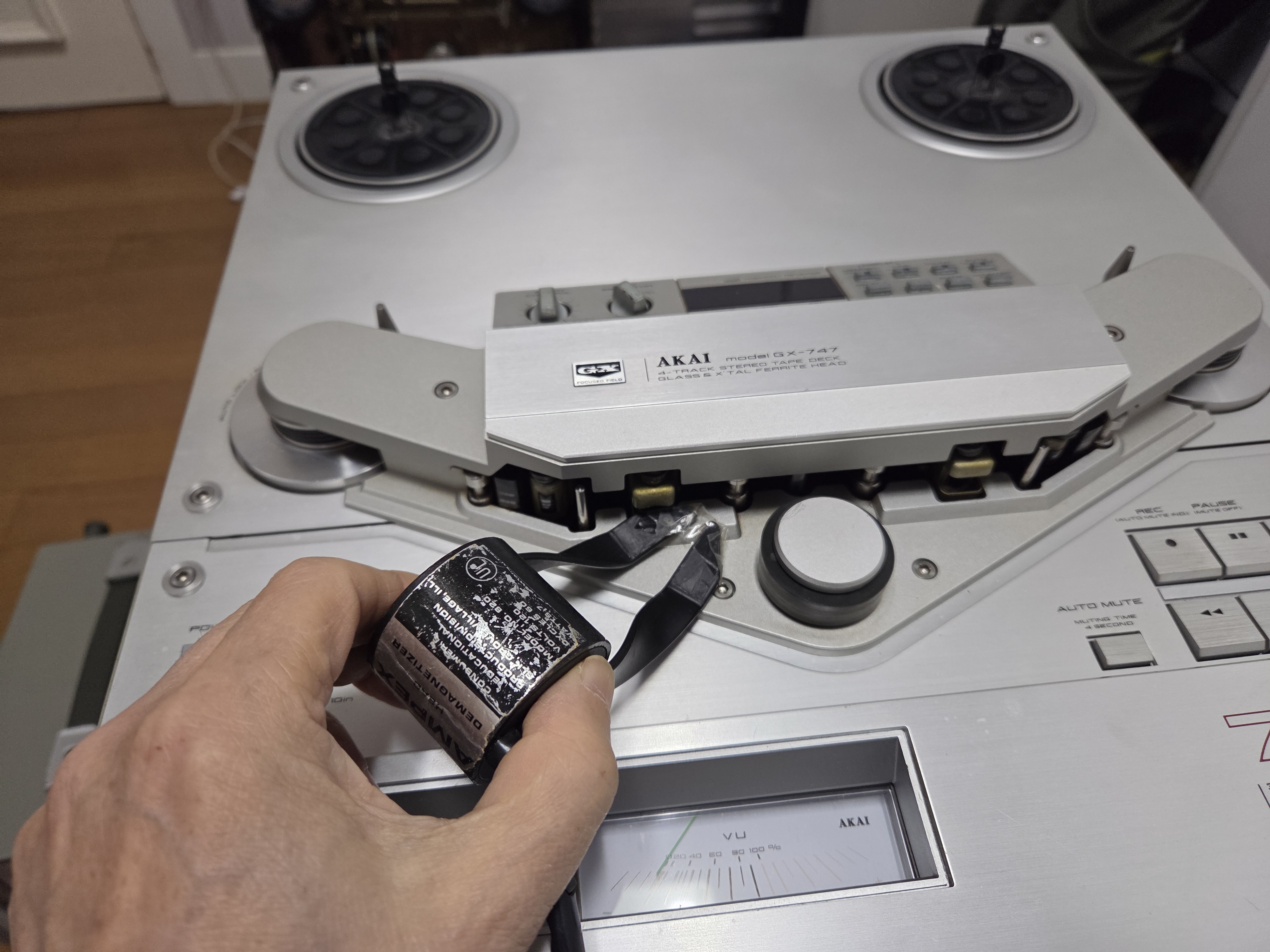

멀리 전남 순천에서 올라온 아카이 GX 747.

4 트랙 기기로서 양방향 재생 , 녹음이 가능한 기기이다. 사이즈도 크고 중량도 매우 크다.

또 중고 가격도 꽤 높게 형성돼서 거래되는 기기다

녹음을 하면은 압력되어  들어온 신호보다도 너무 음질이 떨어져 필요한 수리 및 조정하고 싶다고 말씀을 하면서 의뢰를 하셨다

내부 모습 앞쪽에 보이는 것이 전원부 및 제어 로직 회로이고 오디오 회로는 밑면 부분에 있다

욕심 같아서는 오디오 회로 부분에 있는 커플링 컨덴서를 포함해서 모든 전해 콘덴서를 recapping 하고 싶었으나 일이 너무 커지는 것 같아서 일단 캘리브레이션 먼저 해보고 성과가 좋지 않으면은 손대기로 했다.

각종 조절 반고정 저항이 있는 밑면.
순방향및 역방향 재생과 녹음 기능이 있어 보통 릴 데크의 2배의 시간과 노력이 필요 하다.

헤드 아지무스도 많이 틀어져 있고 특히 밑면의 조정 부분에 손을 잘못됐는지 반고정 저항값들이  많이 틀어져 있었다.

2현상 디지털 오슬로스코프와 VTVM 및 캘리브레이션 테이프 등을 통하여 3시간에 걸쳐서 캘리브레이션 작업이 진행되었다


다행히 캘리브레이션을 먼저 한 결과가 좋아 굳이 recapping 작업이 필요 없게  되었다.


순방향에 대해서는 재생 및 녹음 레벨이 정확히 일치하고 주파수 특성도 아주 완벽에 가까울 정도로 되었다.

역방향도 순방향보다는 살짝 못하지만 재생 및 녹음 레벨도 훌륭하고 10Khz 고주파 주파수 특성도 꽤 우수한 것으로 나타나서  이 기기가 생각외로 매우 잘 만들어진 기기임을 할 수 있게 되었다.
