Tandberg Td20A 4 track 기기 수리 ,업 그레이드 및 캘리브레이션

HIFI Korea 동호회에 올린 내가 구매하고 수리 및 업그레이드, 캘리브레이션 한 탠드버그  TD20A 2 채널 High speed 기기에 관한 글을 보고 동호회 회원이 미국에서 구입후 고장 난 상태로 집안 창고에서 20년간 보관하고 있던 4 트랙 기기의 수리및 오버홀과 모든  업그레이드 및 캘리브레이션 까지 의뢰 하셨다.

고질적인 문제점인 전원 스위치 및 속도 스위치가 눌러 지지 않는 점은 없었는데  구동 메커니즘 중 브레이크 및 캡스턴 롤러 부분에 그리스가 고착이 되어 전혀 구동이 되지 않는 어려운 점이 있었다.

 Worm motor 블럭 부터 모두 분해하여 굳어진 그리스를 아세톤 등으로 딱아내고 경질 윤활유를 발라 제 기능을 하게 만들었다.

재 조립 과정에 worm motor 상태를 알려 주는 스위치 2개가 제어 IC에 대해 잘못된 정보를 보내는 통에  구동 메커니즘이 제대로 동작 하지 않아 이를 해결하는데 많은 어려움이 있었다.

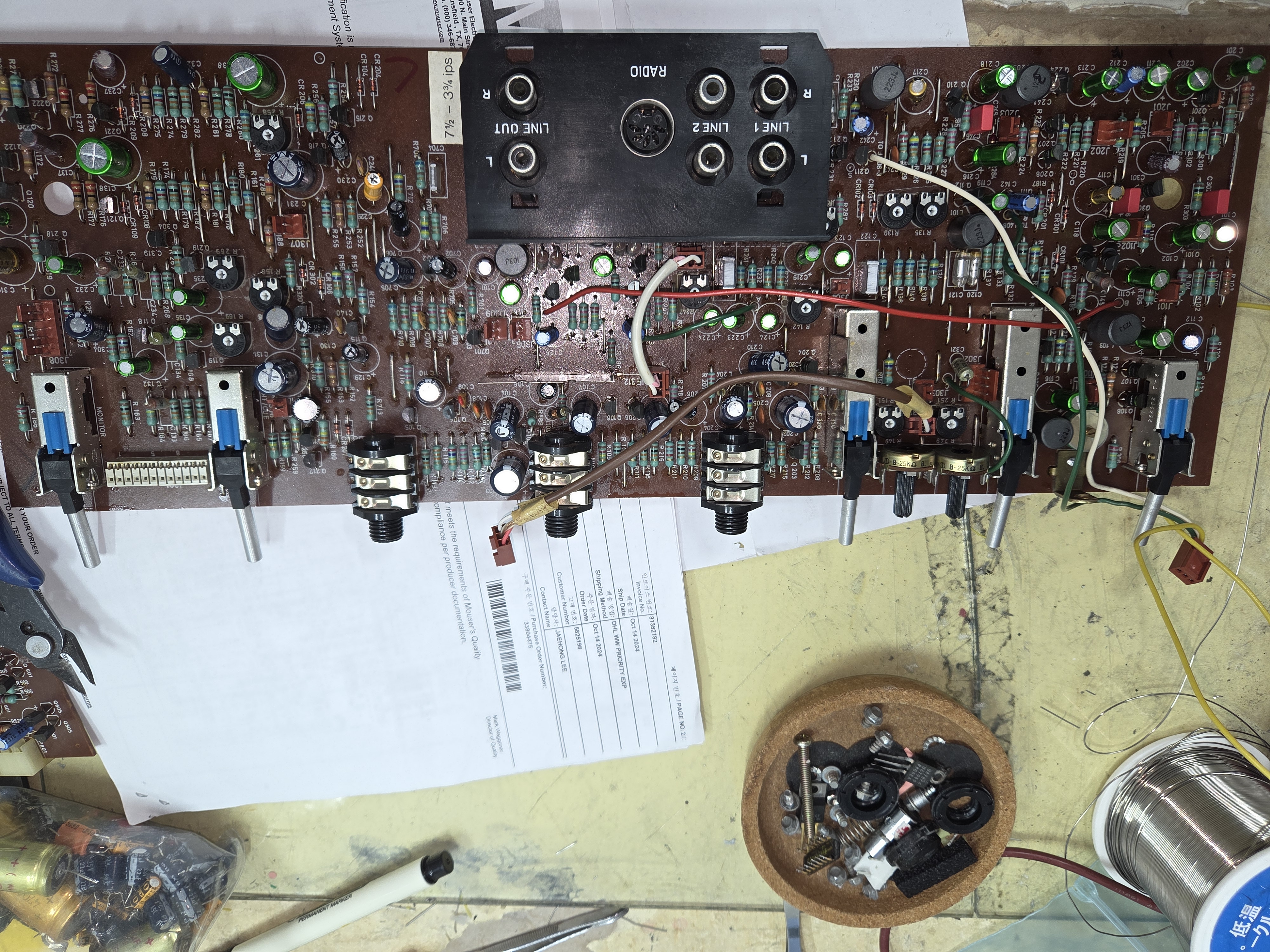

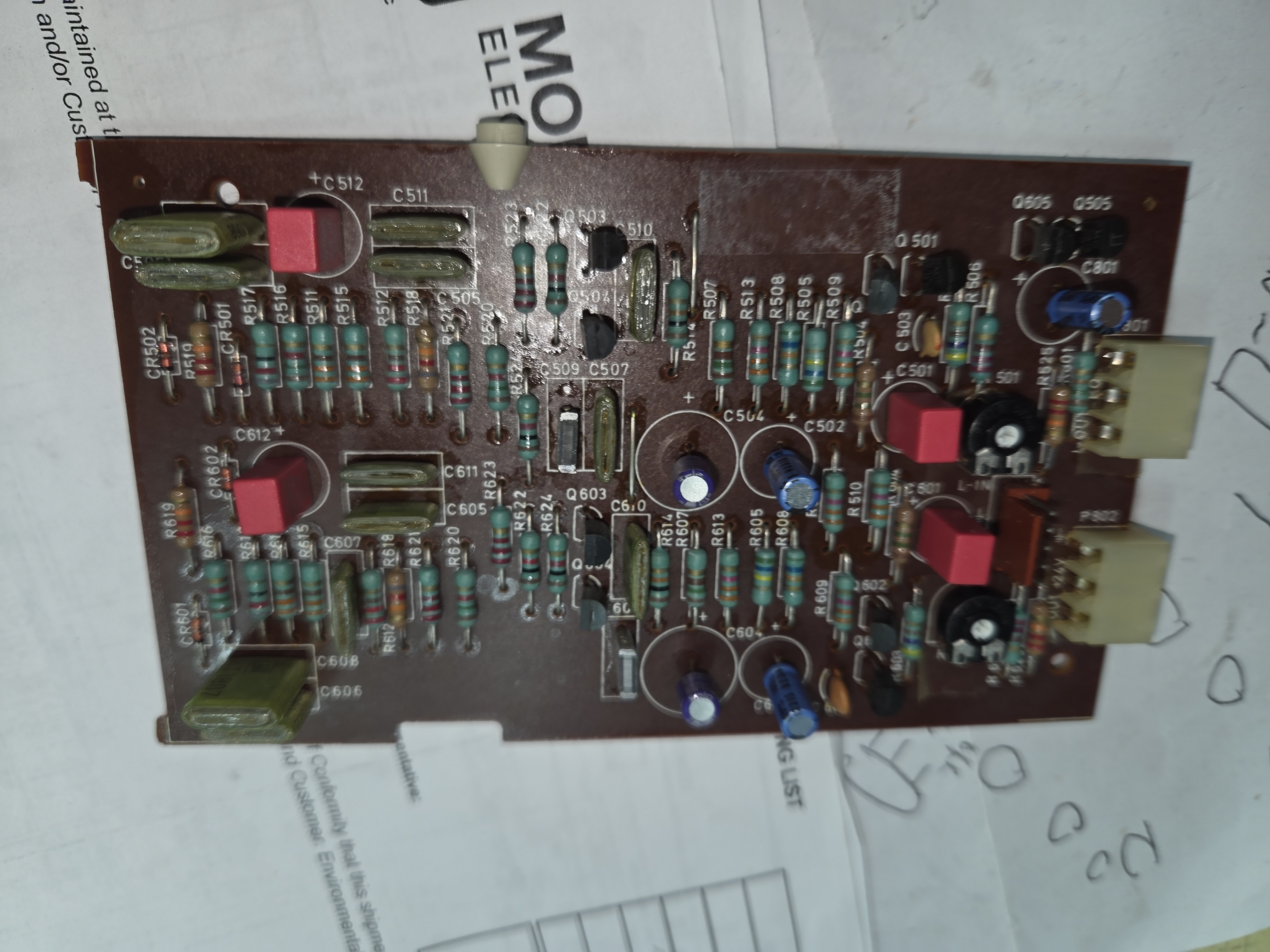

개조전의 오디오 신호 보드

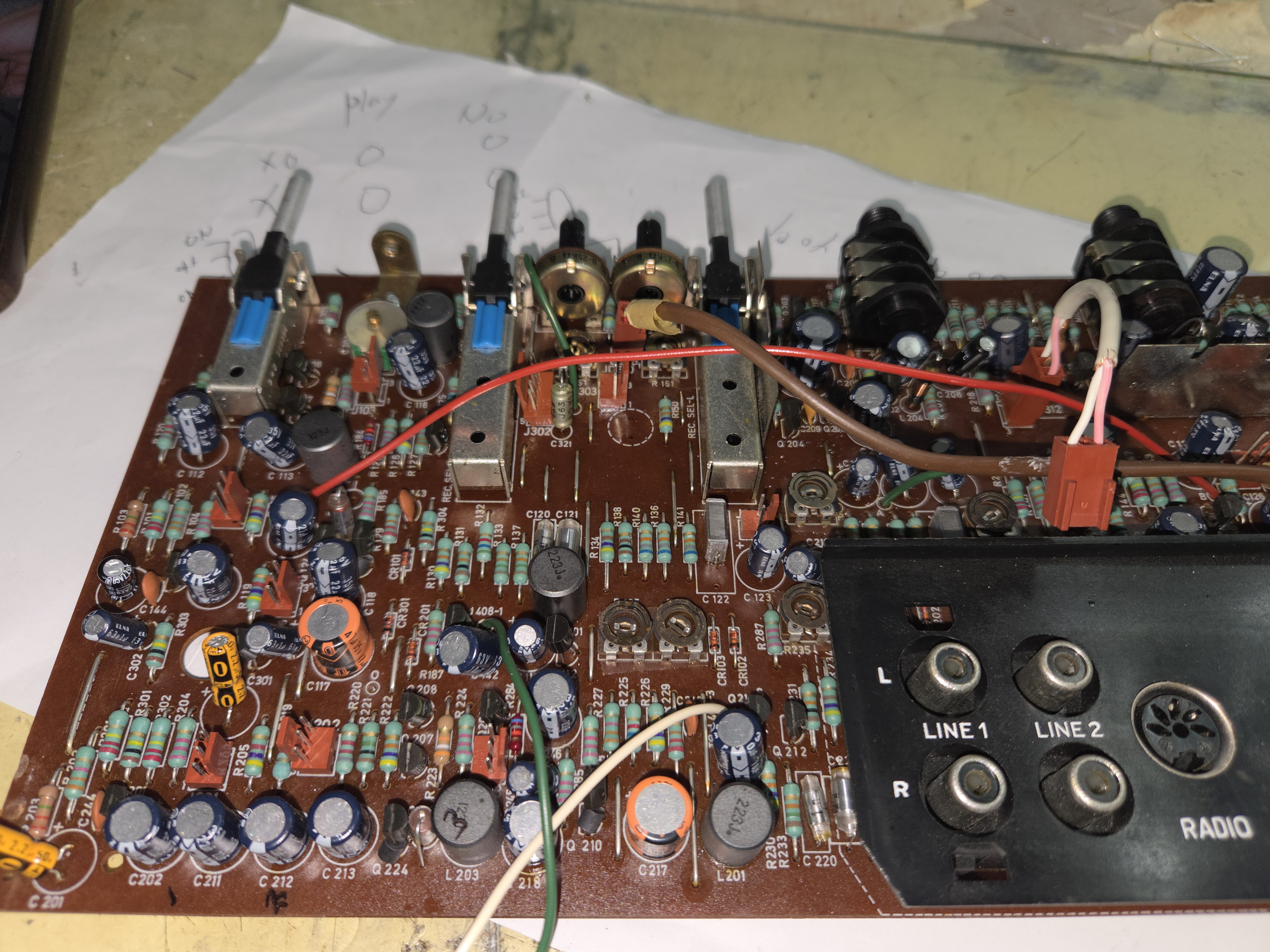

개조후의 오디오 보드



개조 후의 테이프 재생 보드

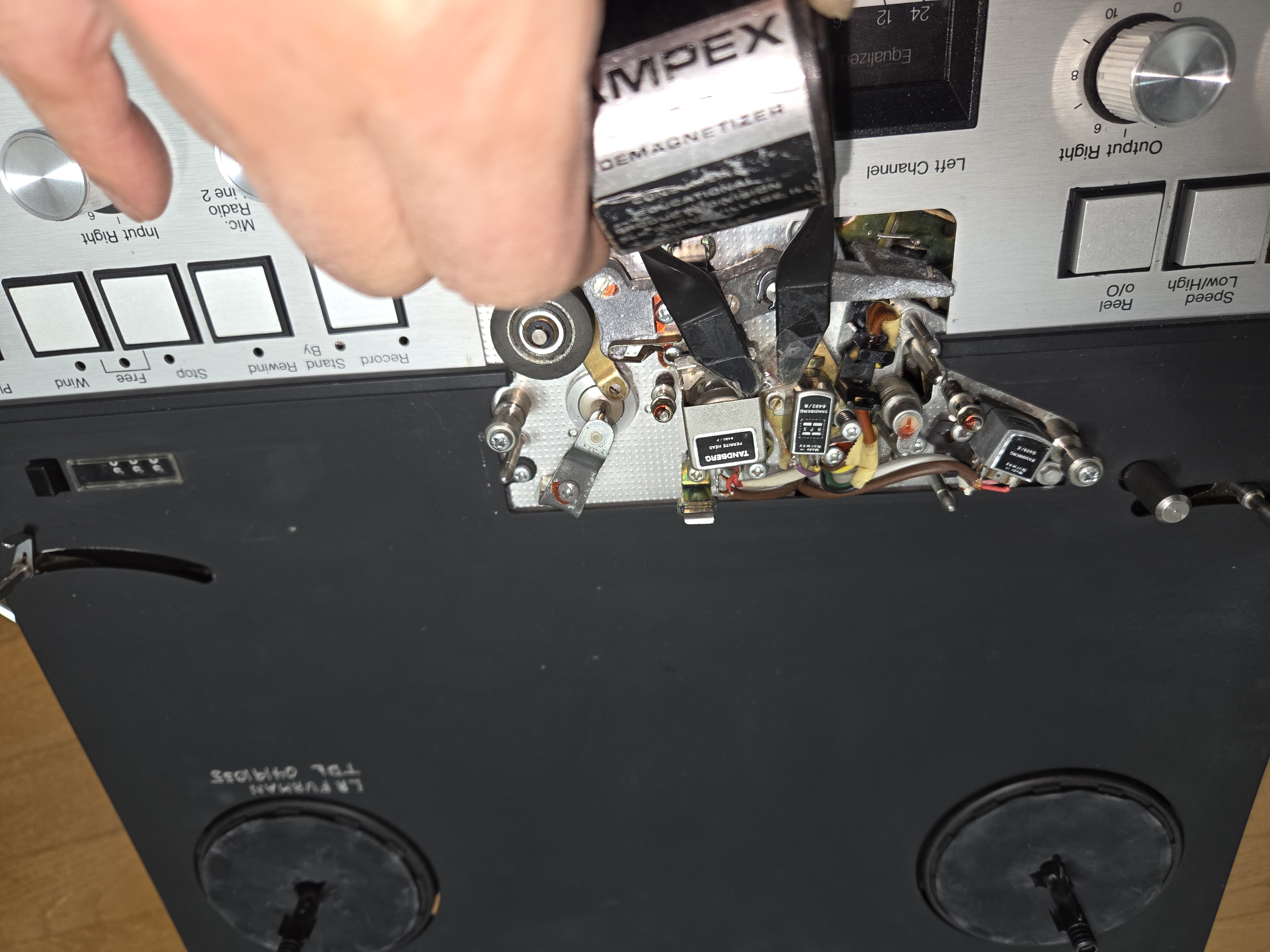

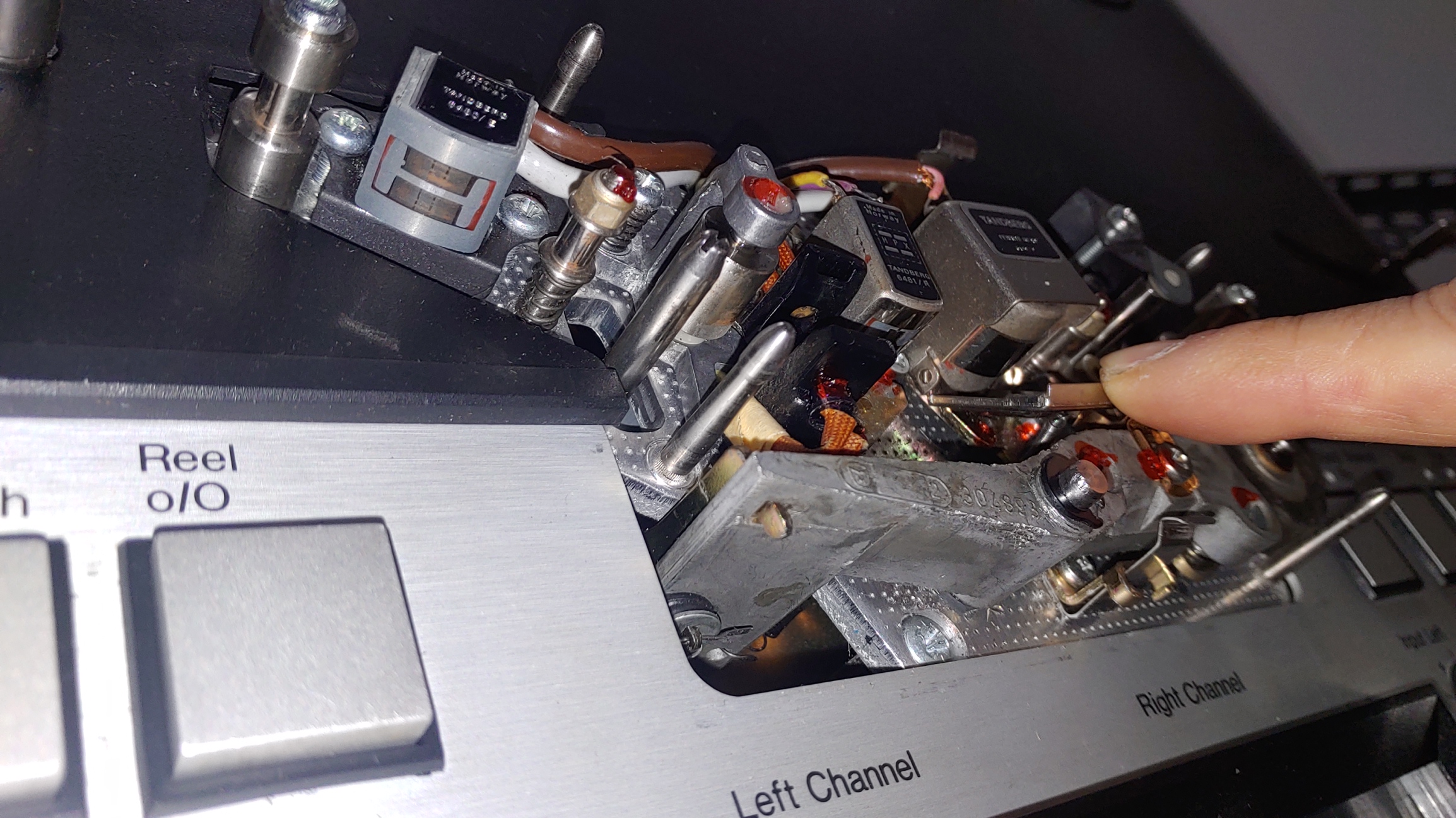

캘리브레이션에 앞서 헤드 블럭에 대한 demagnetizing

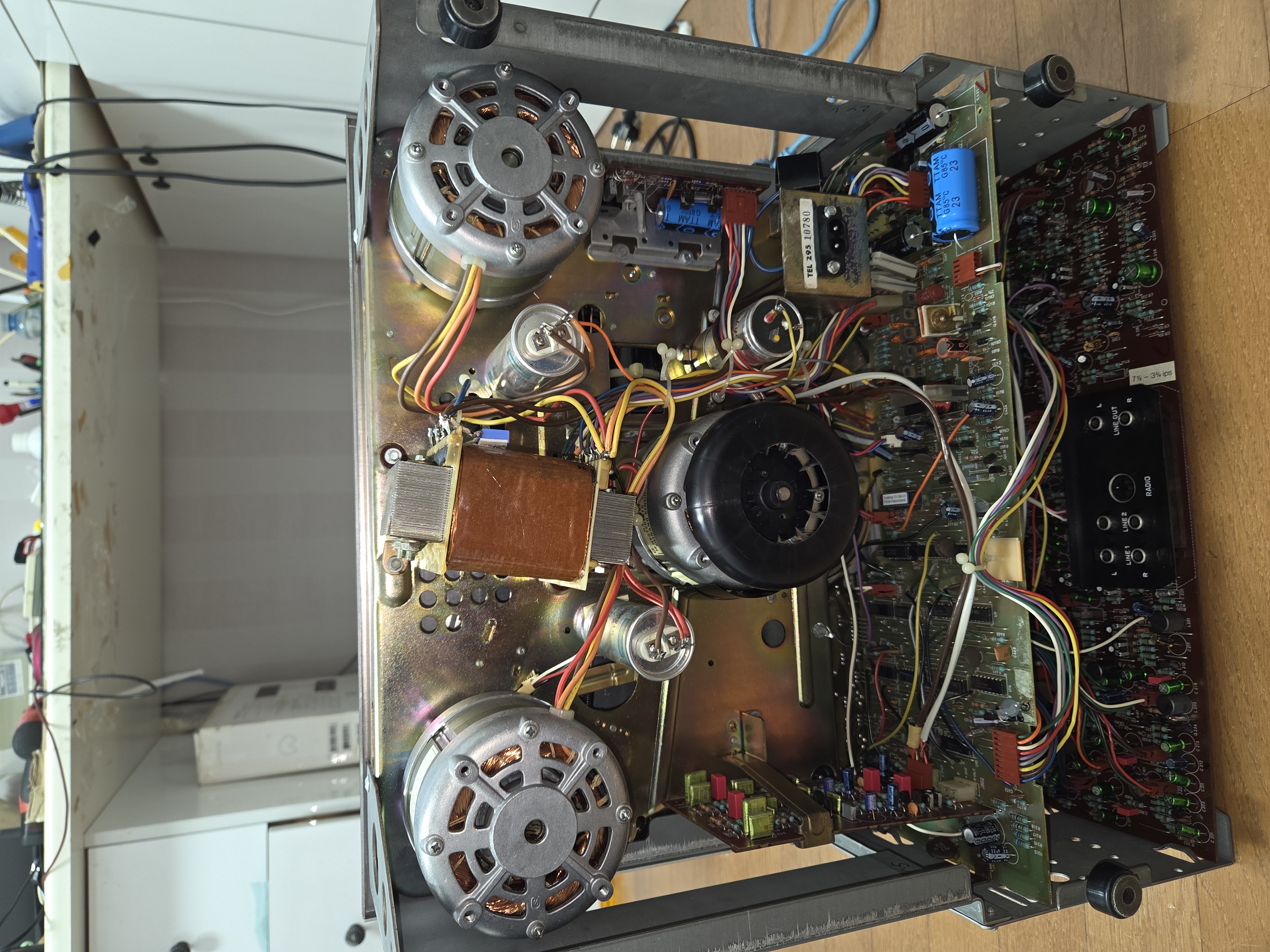

개조 후의 전체 뒷면 모습. 117V 전원을 220V로 변경하였다.

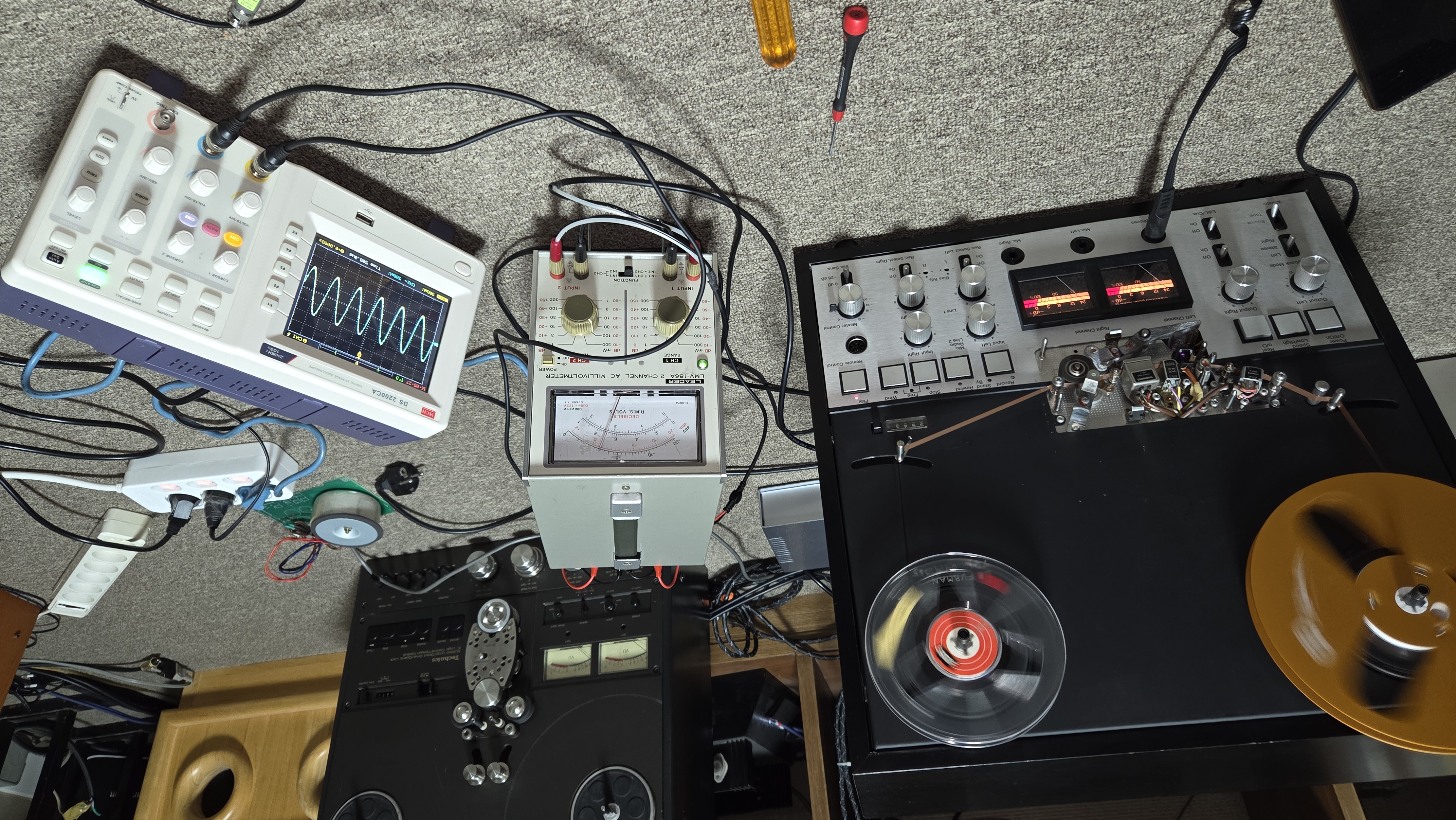

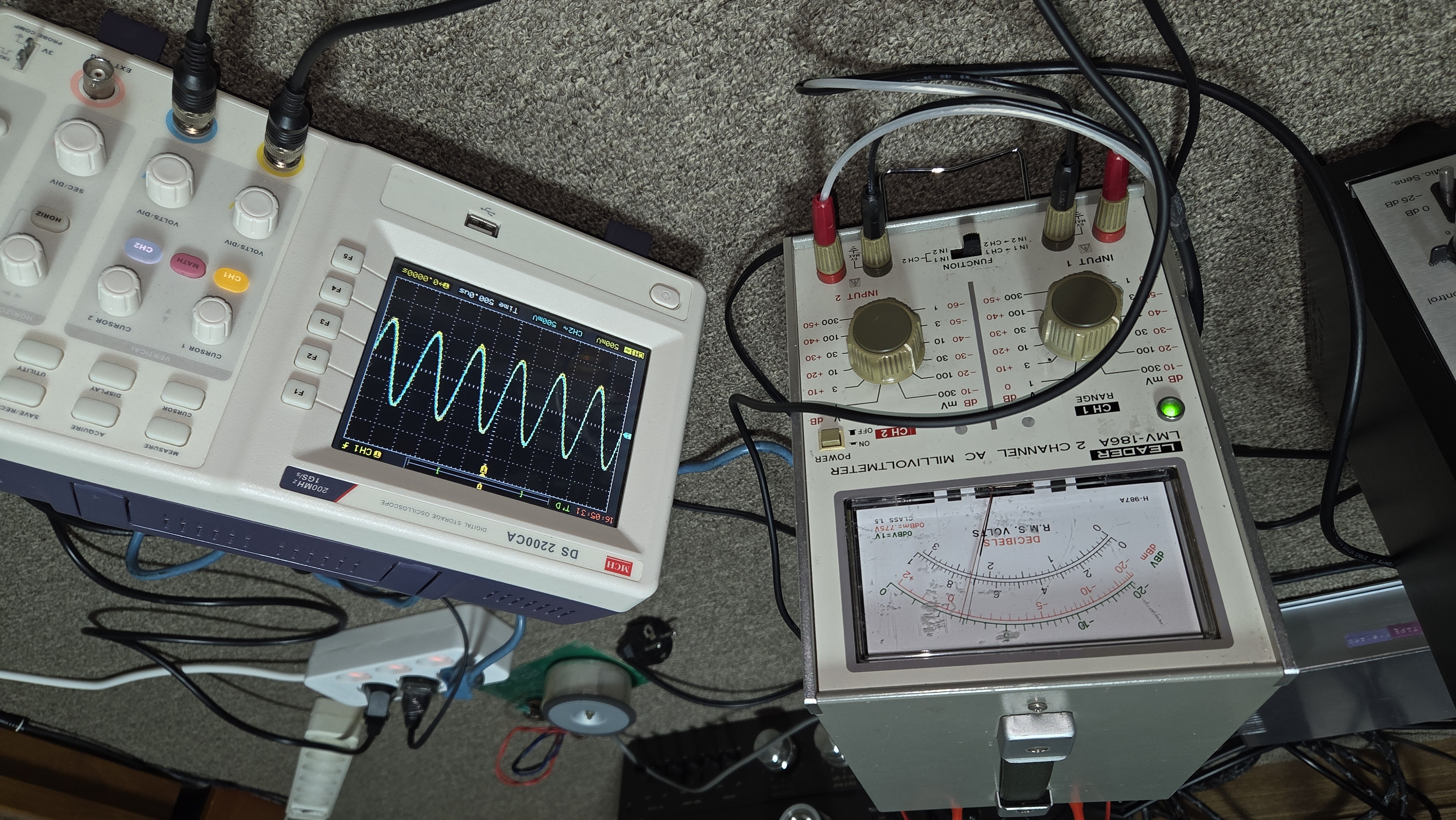

캘리브레이션 과정

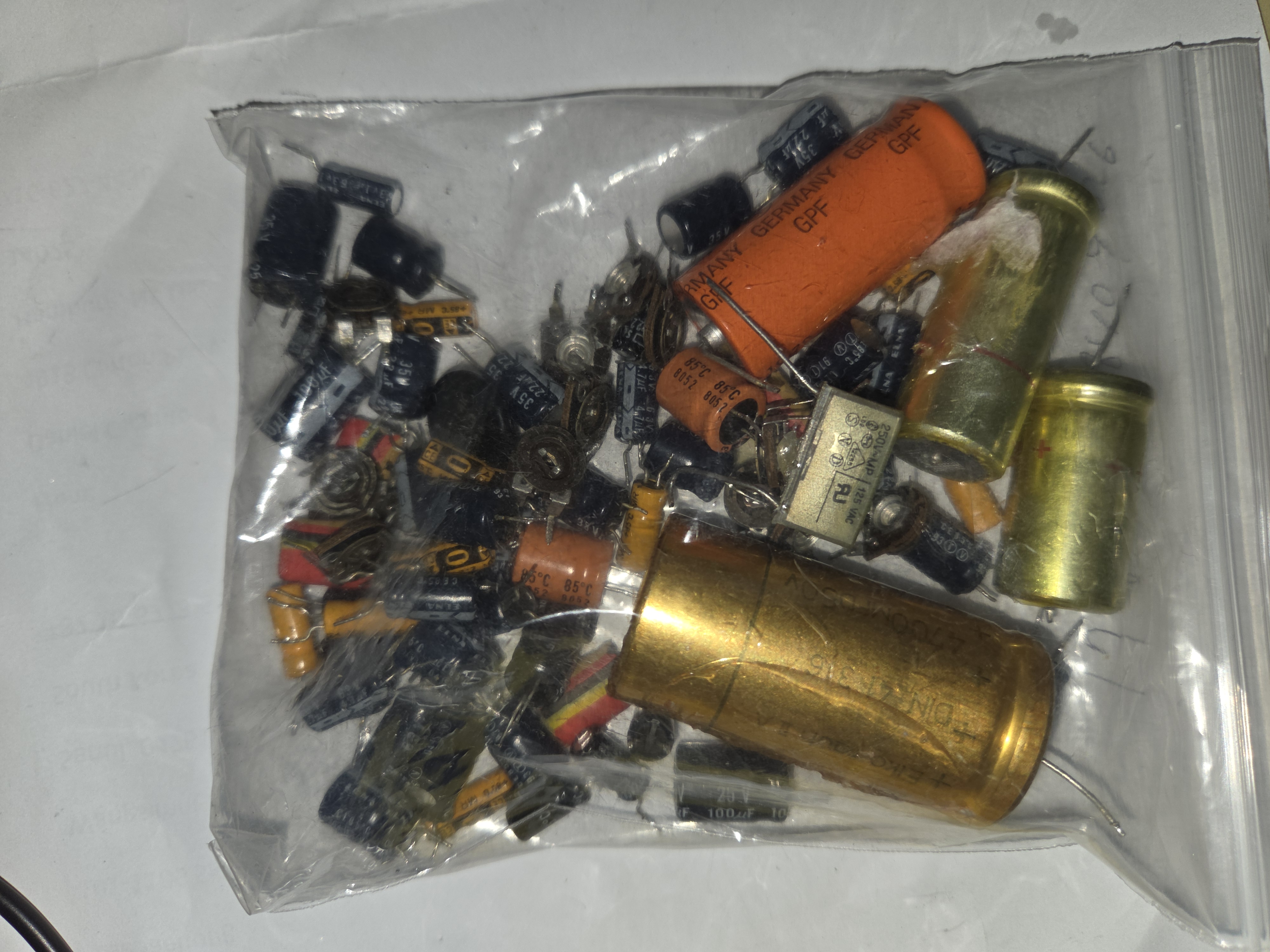

떼어낸 전해 콘덴서와 반고정 저항 등

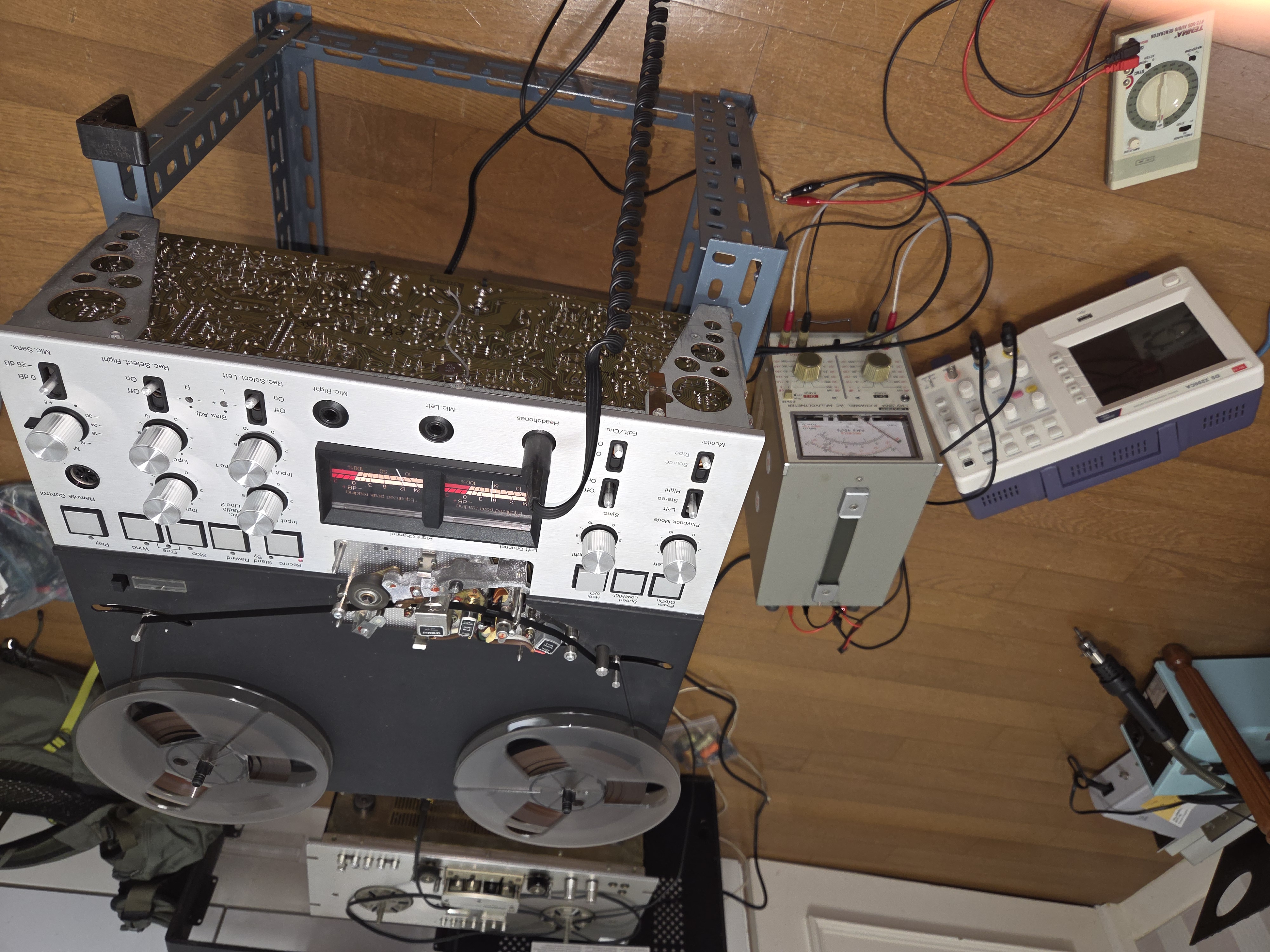

2차 정밀 캘리브레이션 중

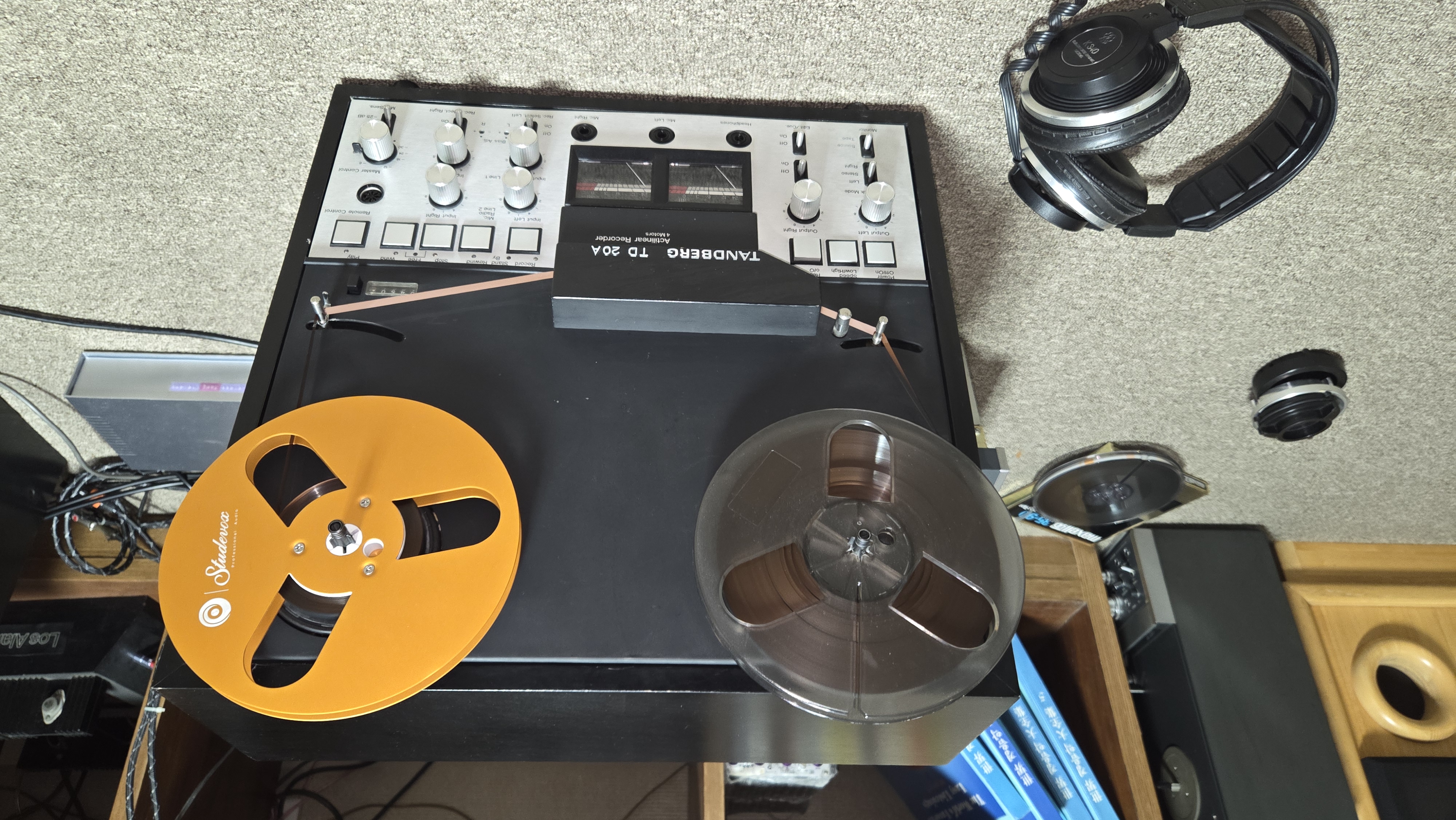

모든 개조와 캘리브레이션이 끝난 모습

많은 노력 끝에 완성이 되었지만  헤드가 사용량이 많아  고역 주파수대의 특성이 새 기기 많큼은 나오지 않는다.
탠드버그는 자체 ferrite 헤드를 사용하는데 대체품도 없고 ebay 등에서도 새 헤드 블럭이 쉽게 나오지 않는 것이 아쉬운 점이다.
언제가 새 헤드 블럭이 구해지면 완벽한 특성으로 재탄생 하리라 생각된ㄷ.
