Pioneer rt 707 reel deck수리 및 업그레이드/캘리브레이션 4

파이오니아 7인치 릴 데크 4번째 업 그레이드/캘리브레이션안데 이번엔 고장 수리까지 더해졌다.

play 시 간헐적으로 콩 볶는 듯한 소리가 나고 vu meter가 심하게 흔들히는 현상이 있다고 한다.

이런 증상은 대부분 coupling capacitor가 오래 되어 누설 전류가 나옴으로 발생한다.

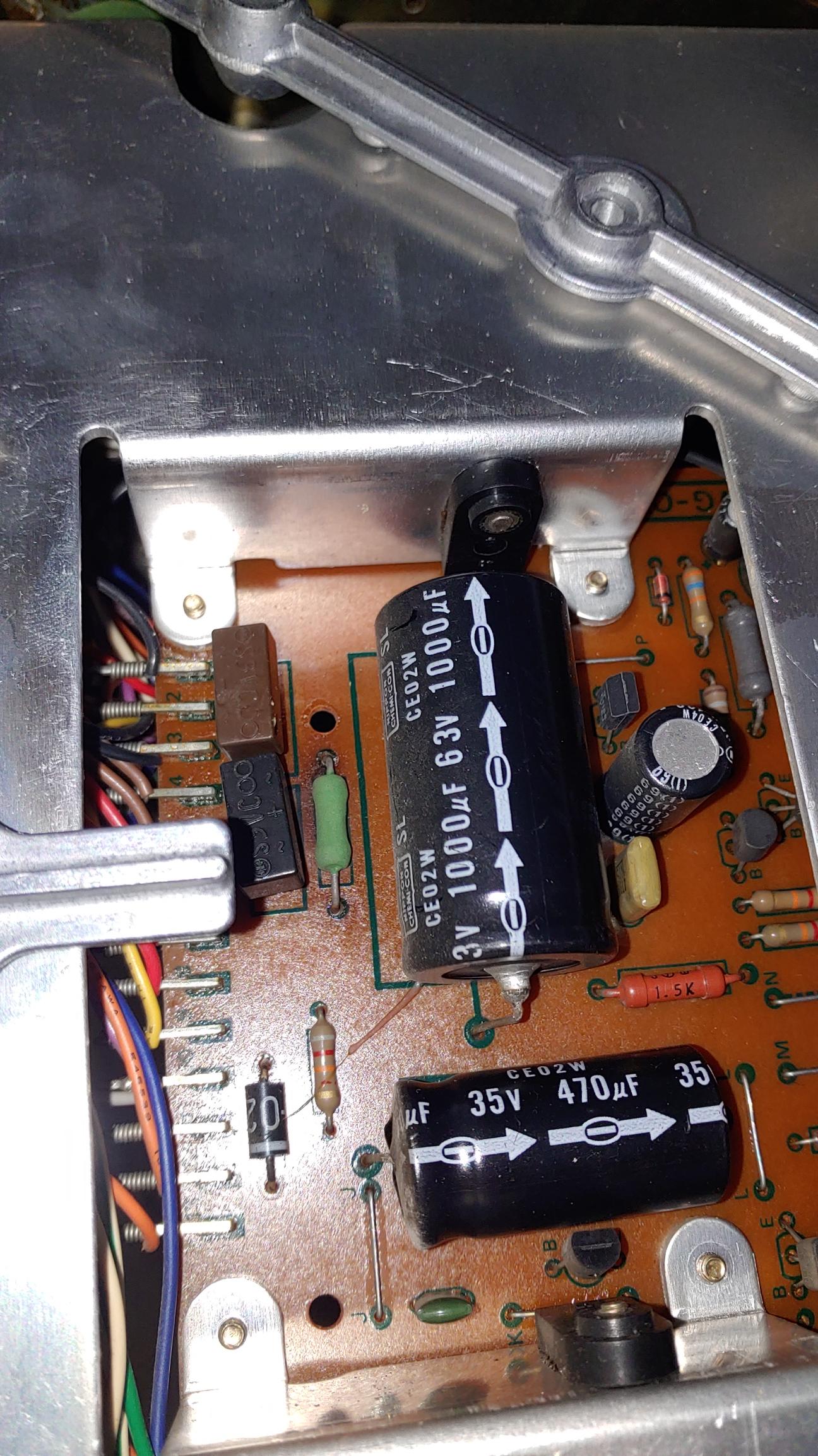

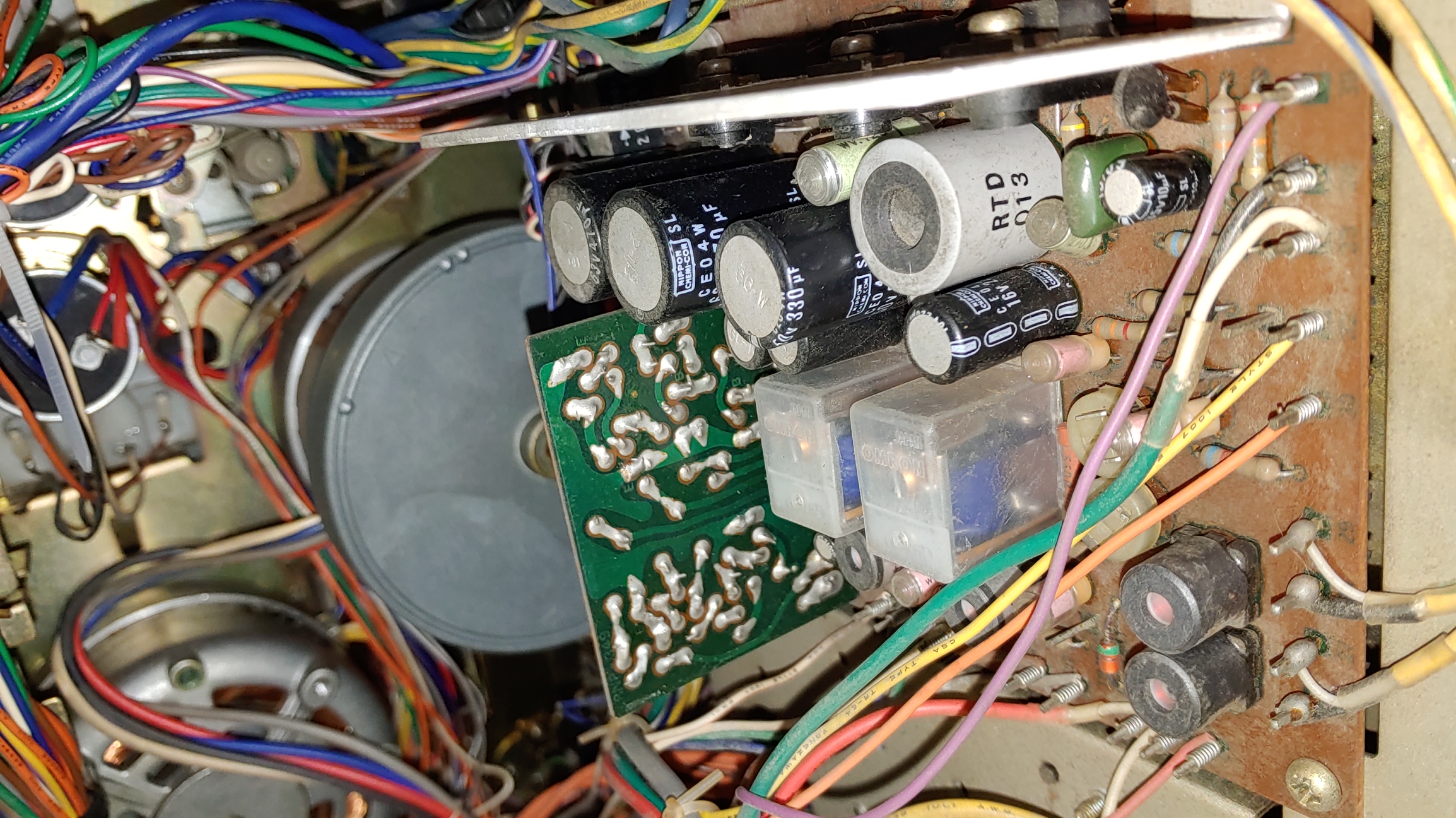

따라서 오디오 보드 및 전원 보드에 있는 모든 전해콘덴서를 새로운 것으로 교체한다 .


특히 오디오 신호단에 있는 콘덴서들은 Nichicon 사의 최고급 오디오 전용 무극성 콘덴서로 바꿔 주었다.

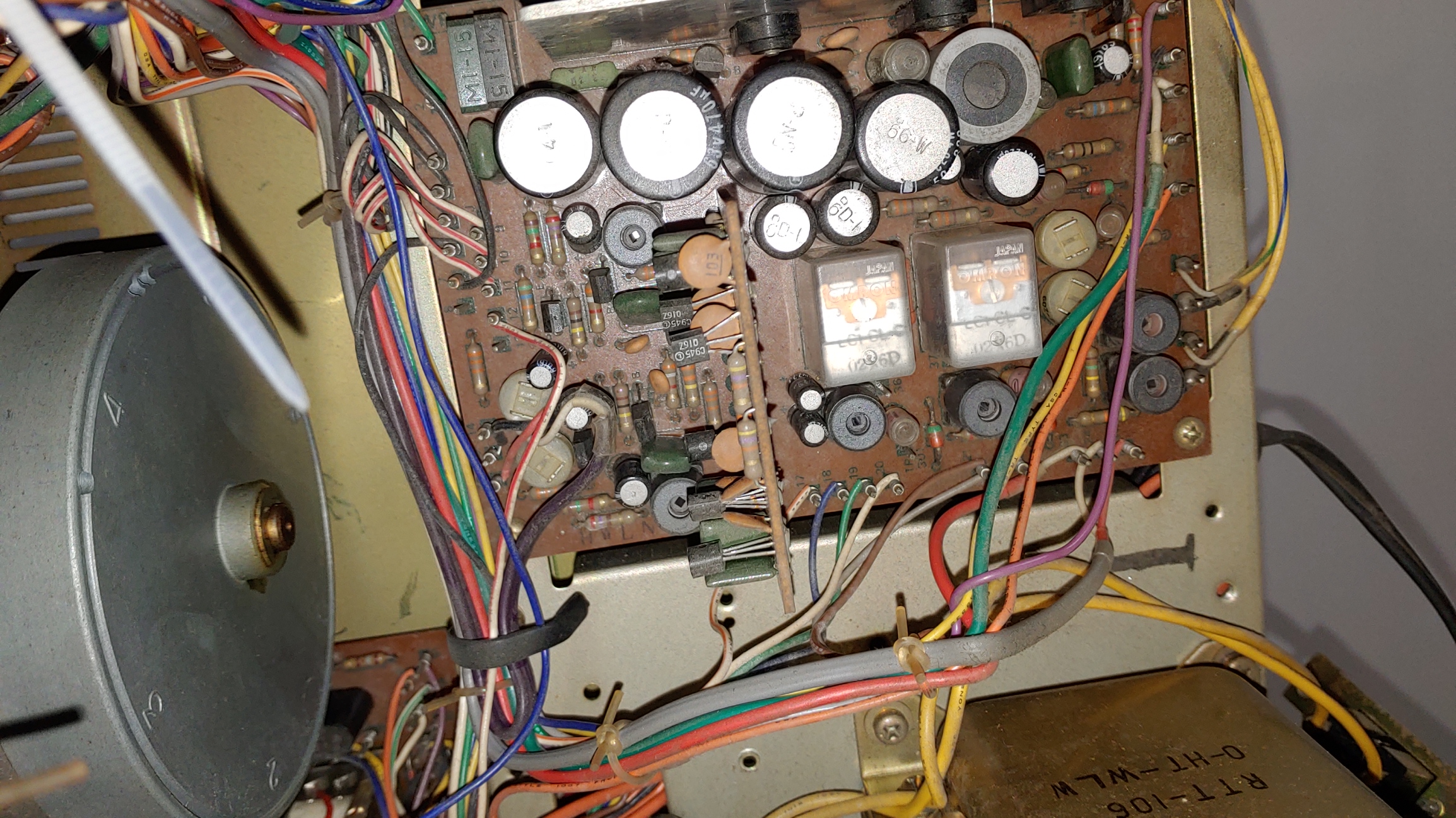

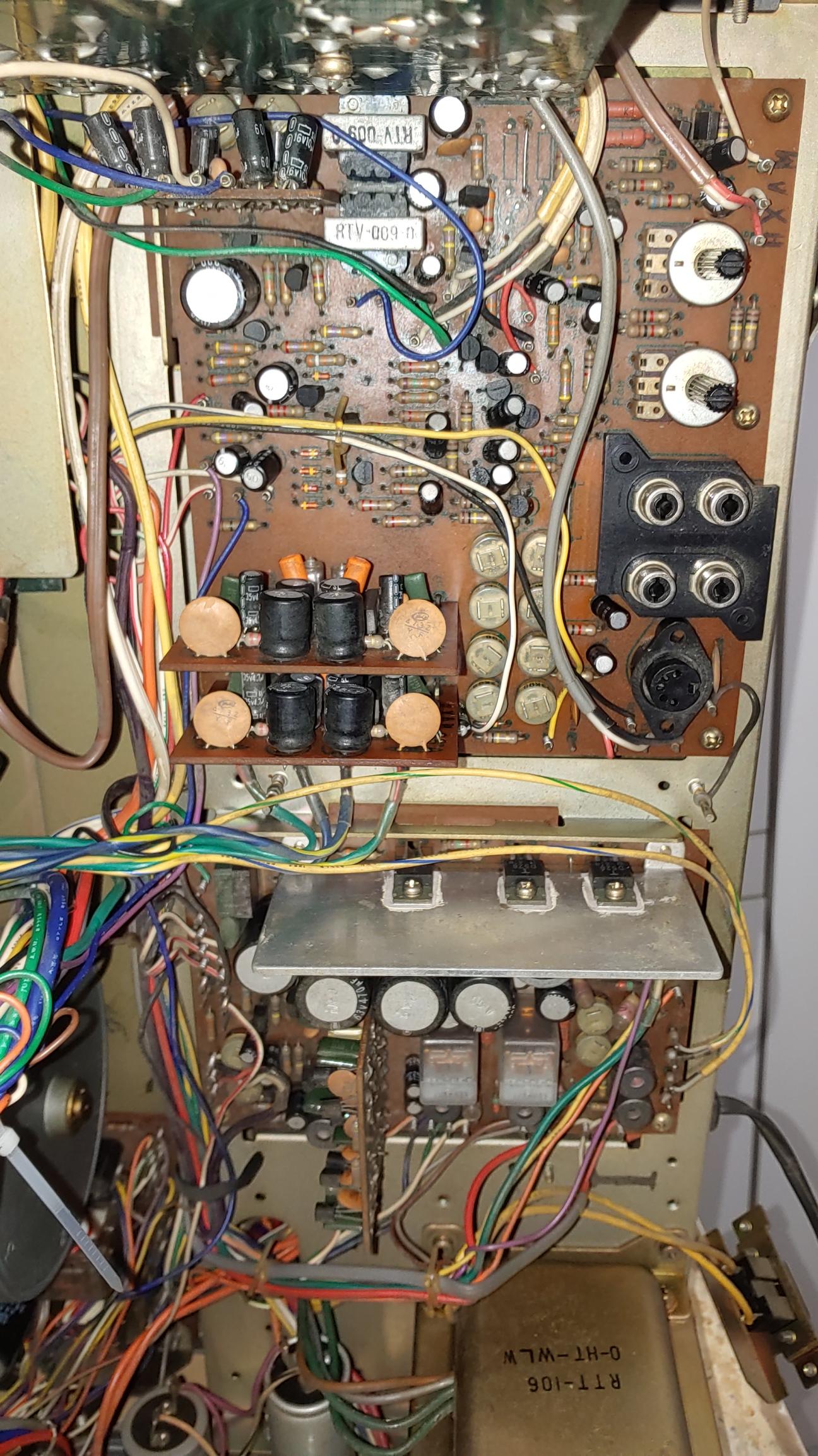

작업 시작 전에 내부 상태 점검 그리고 나중 비교를 위해서 여러 각도로 사진을 찍어 놓는다.

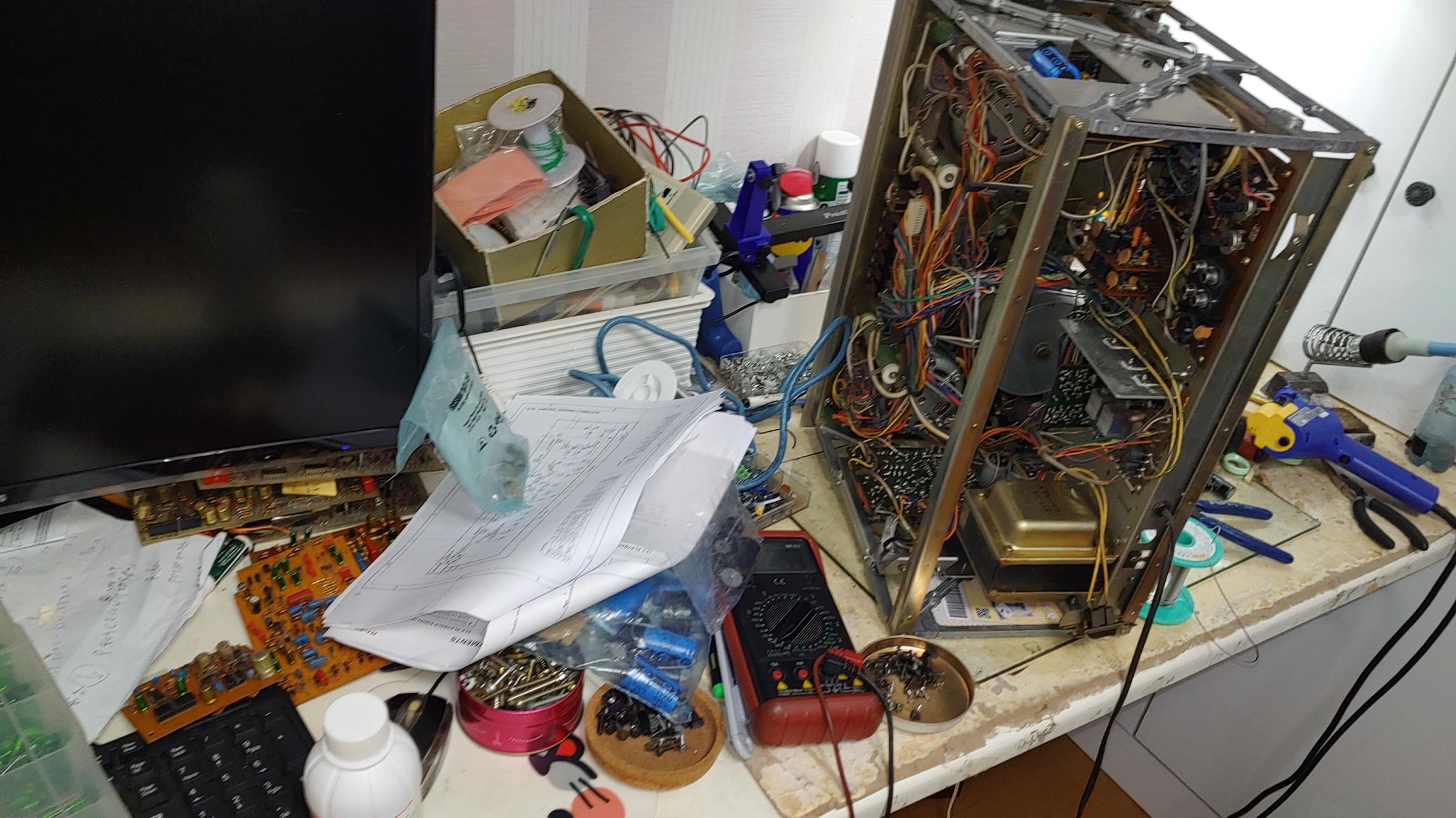

서비스 메뉴얼에 나온 회로도와 기판 부품 배치도를 참조하면서 하나씩 하나씩 recapping을 시작한다

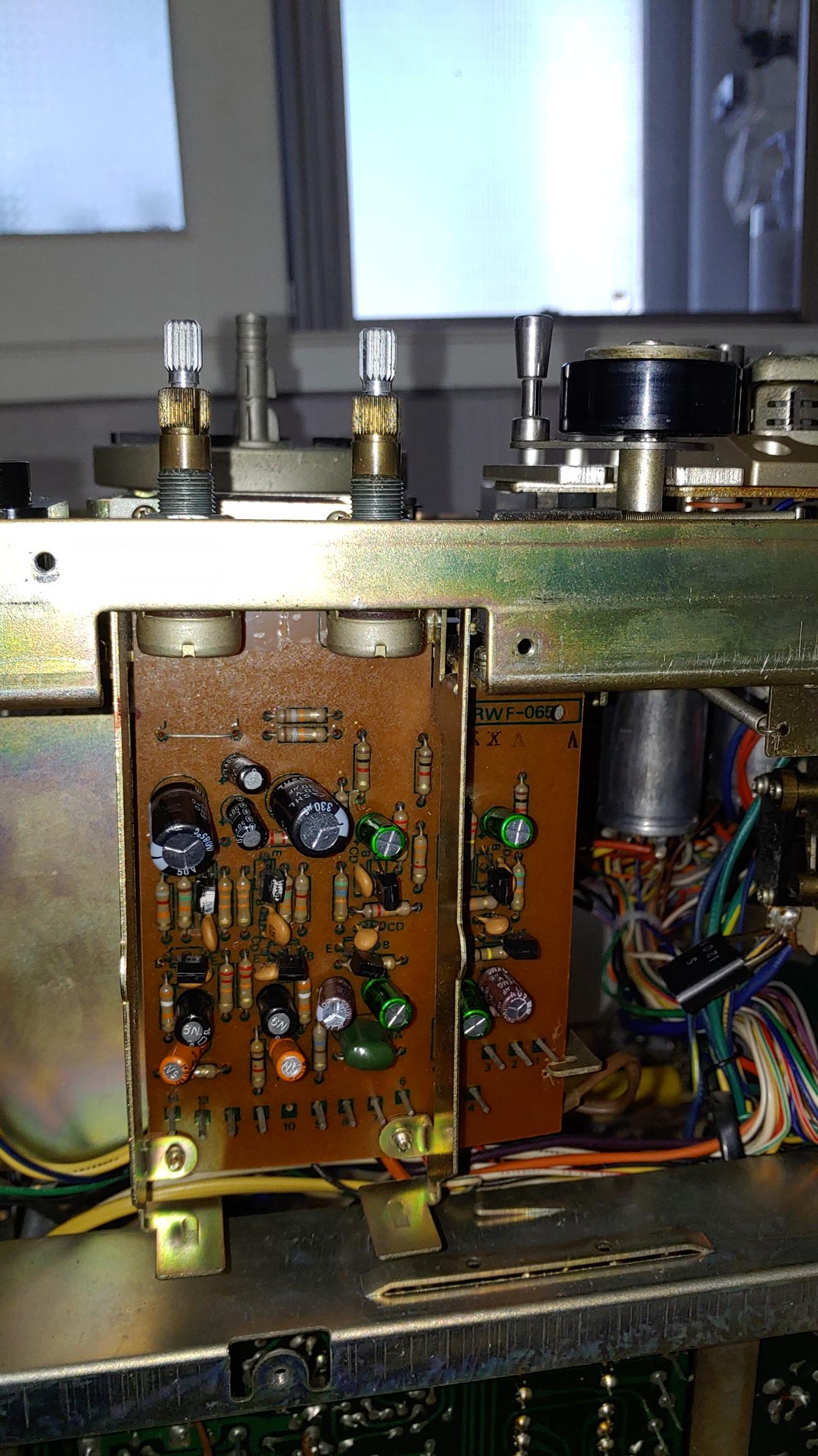

가장 중요한 오디오 신호단에 있는 콘덴서들이 최고급 오디오 콘덴서들로 교체되었다

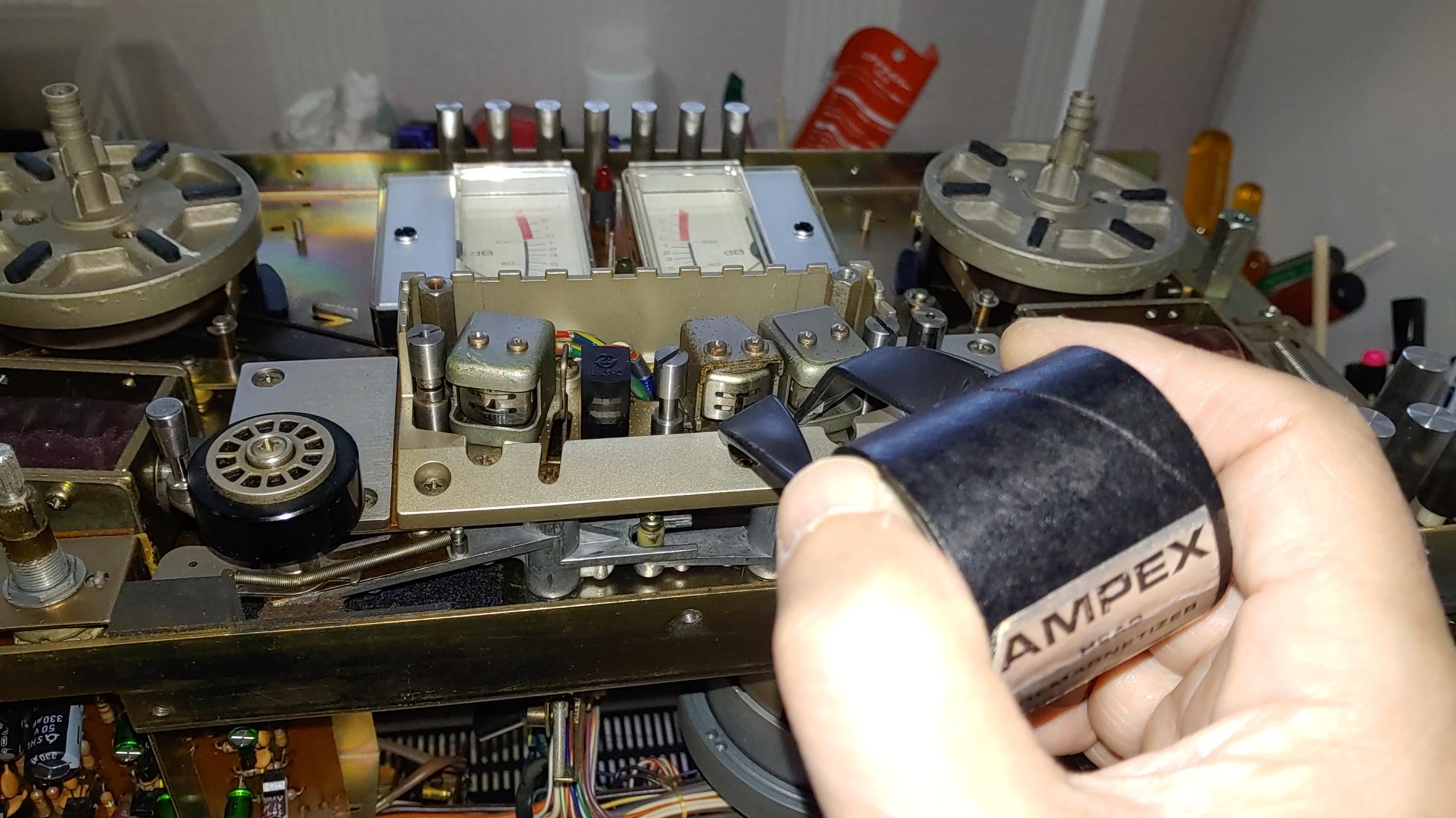

캘리브레이션에 앞서 헤드에 남아 있는 자성을 제거하기 위한 degaussing을 한다.

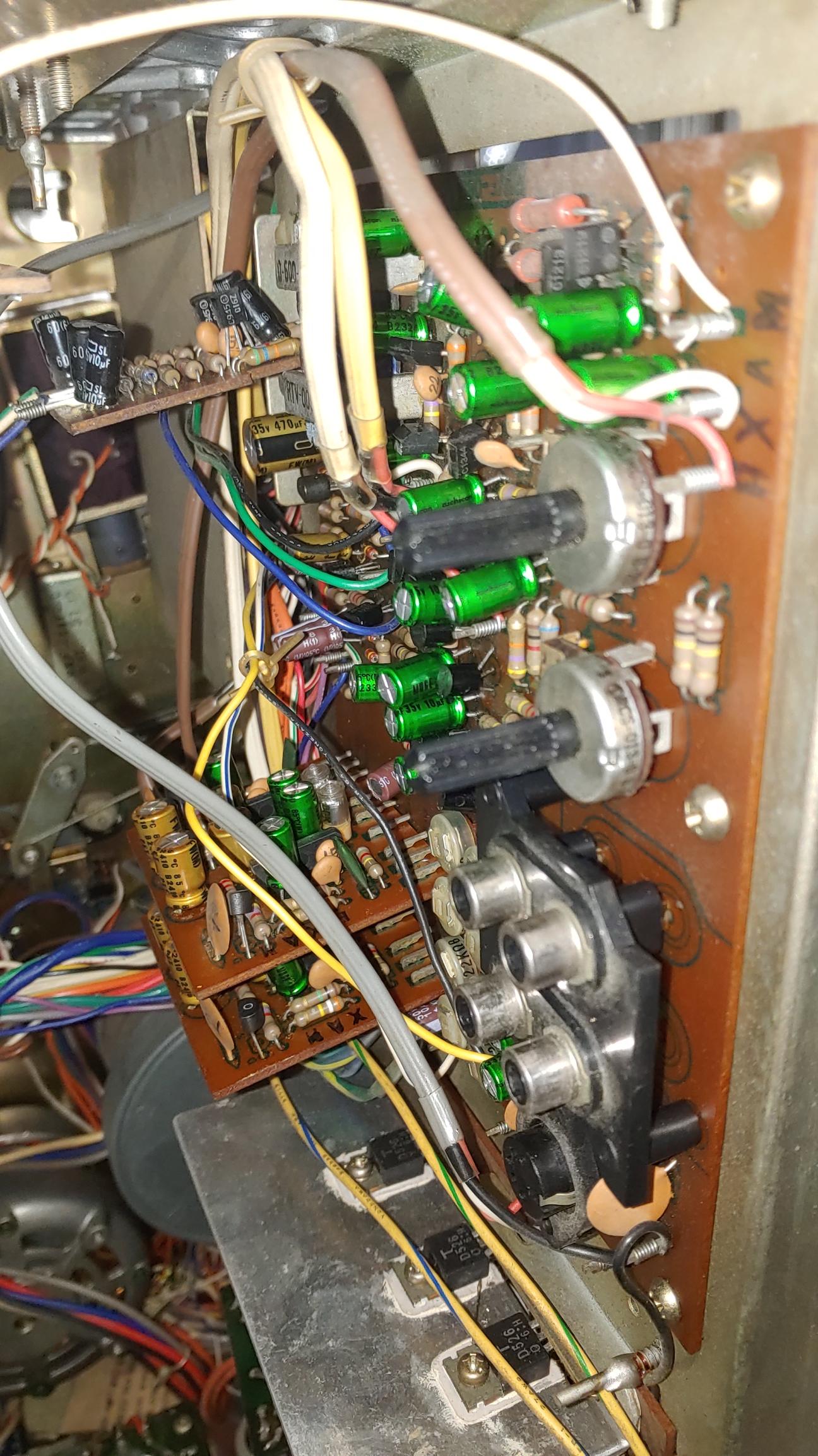

밑면 입력 보드의  Line input 에 대한 콘덴서도 교체되었다.

단 마이크 입력 부분은 사용하지 않을 것이기 때문에 그대로 남겨 두었다

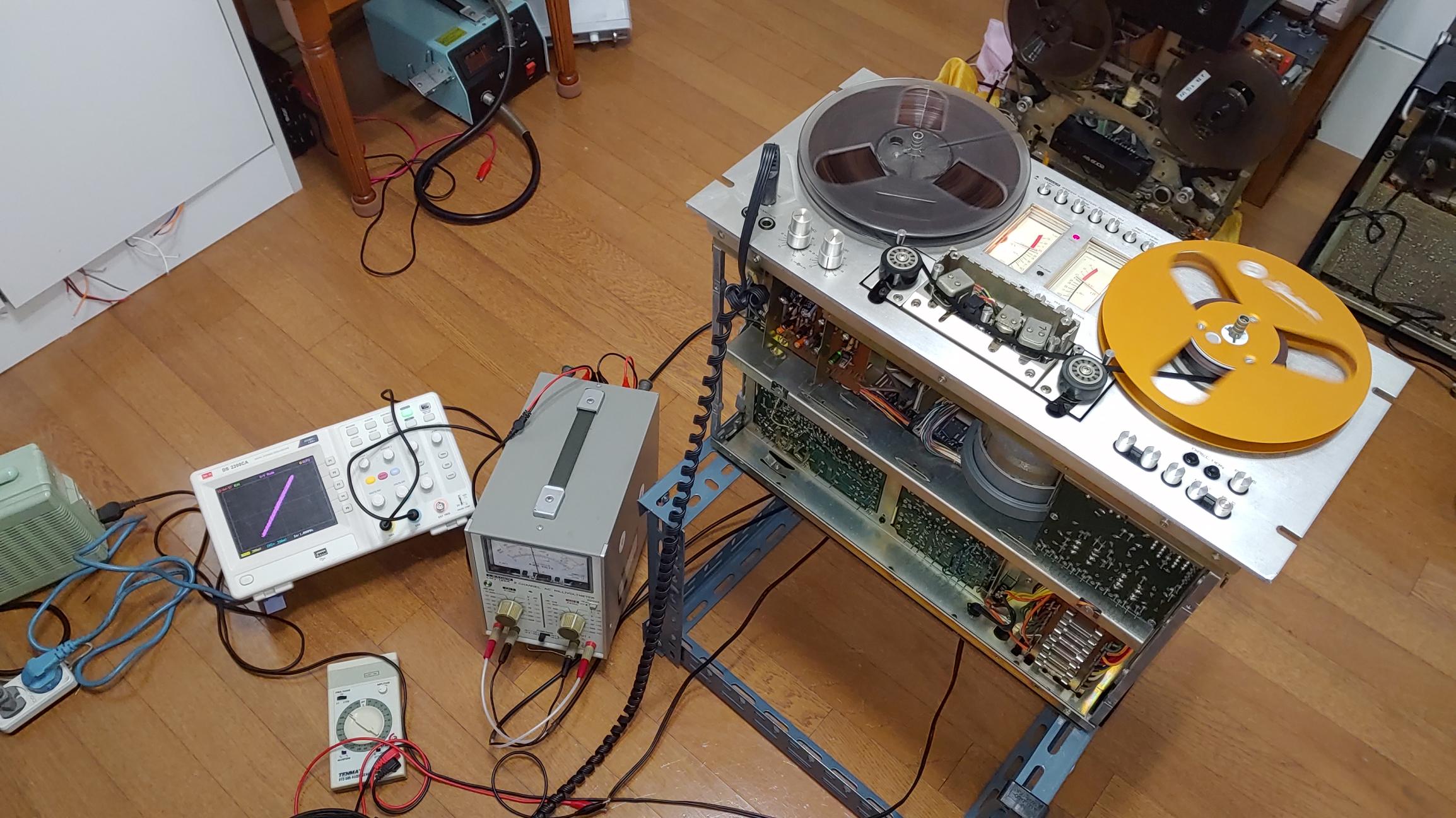

캘리브레이션 모습.

오실로스코프를 통하여 재생 및 녹음 헤드의 정확한 Azimuth를 조정해 준다.

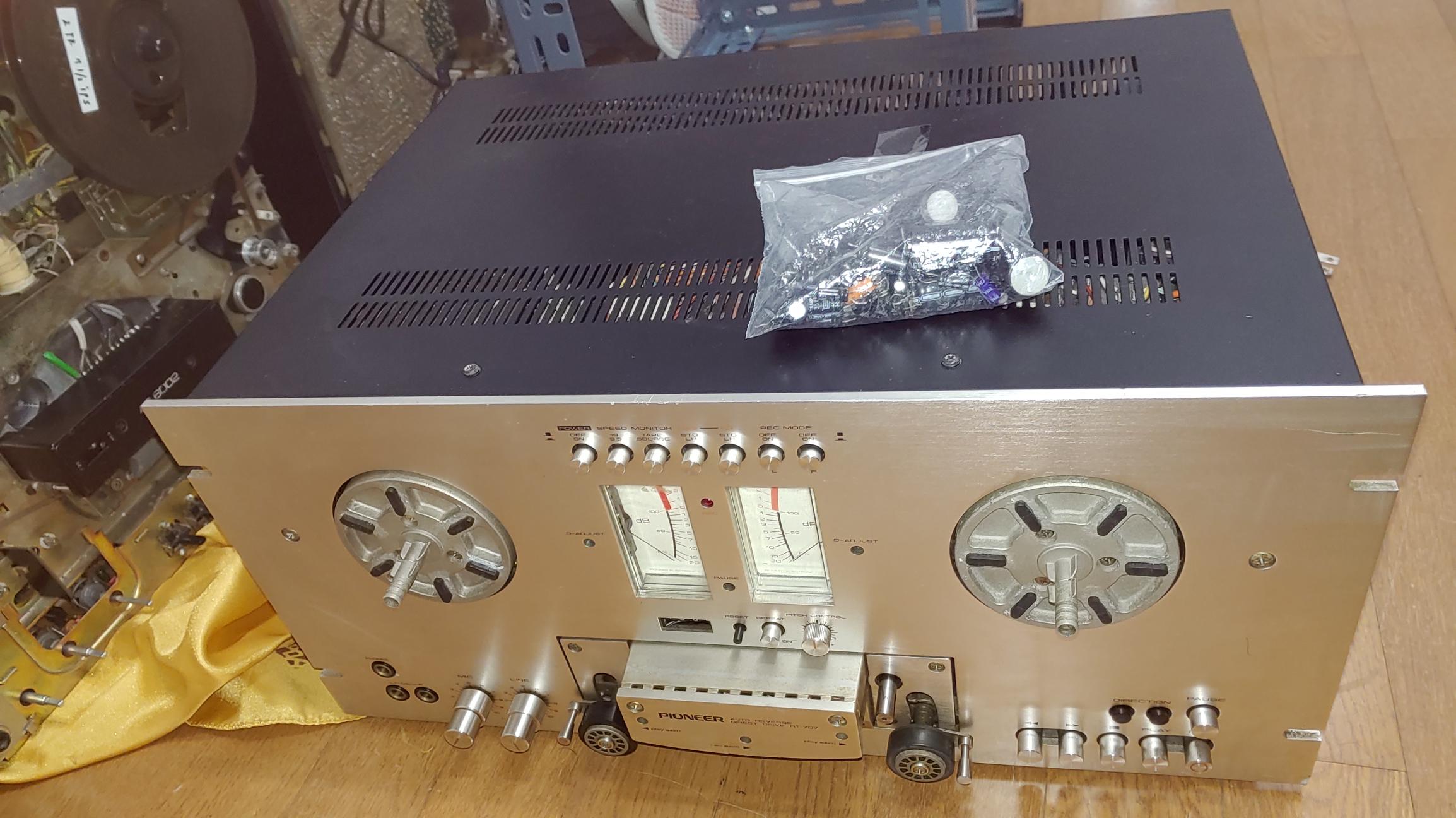

완성 후 모습.
위에 있는 봉지에는 교체된 약 60개 정도의 전해 콘덴서를 모아서 돌려 드린다.
