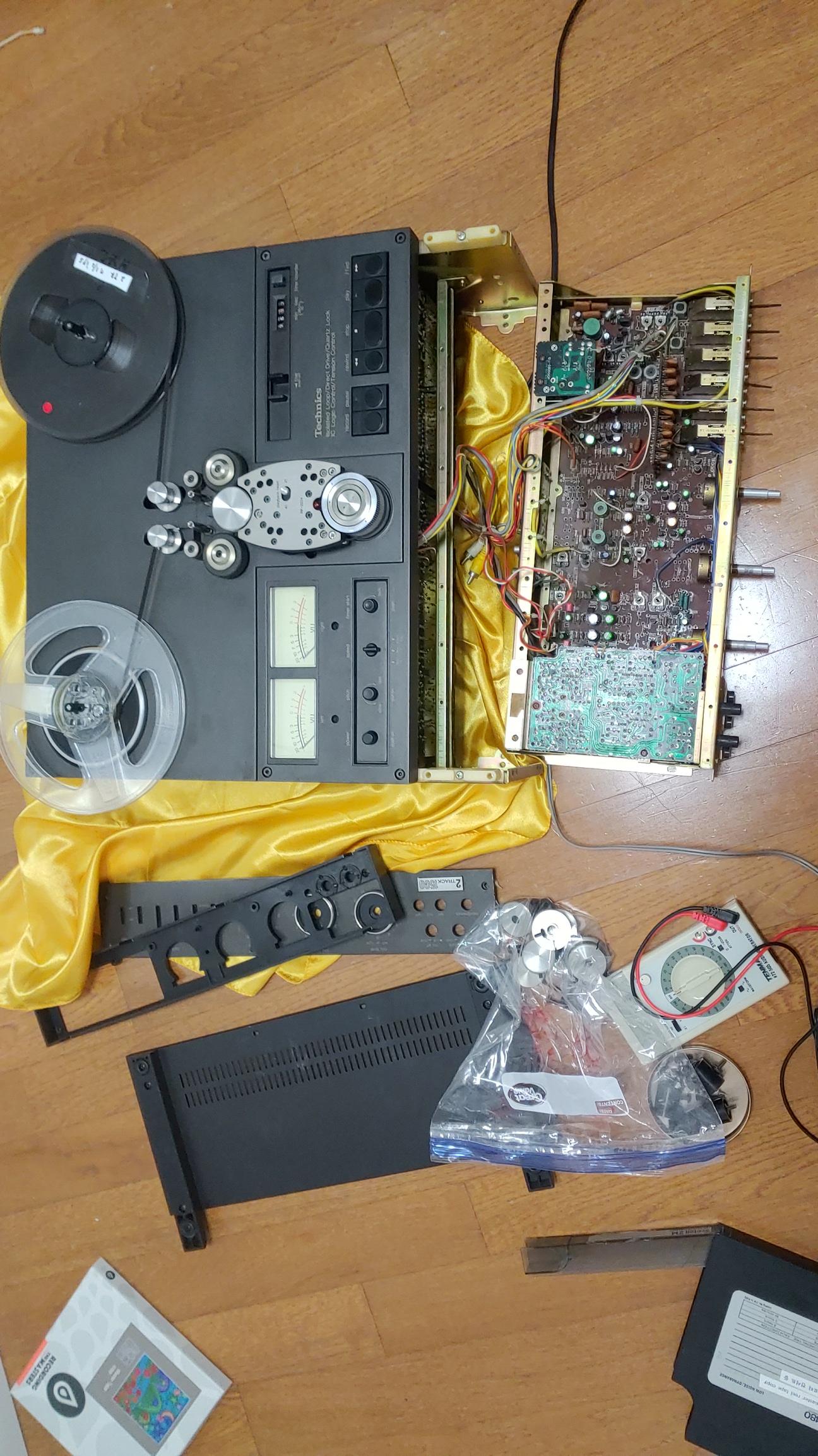

추석 명절 동안 서울역 부근에 사시는 오랜 경력의 오디오 애호가로 부터 테크닉스 릴 데크 RS 1500 기기에 대한 수리 및 개조 작업을 의뢰 받았다.

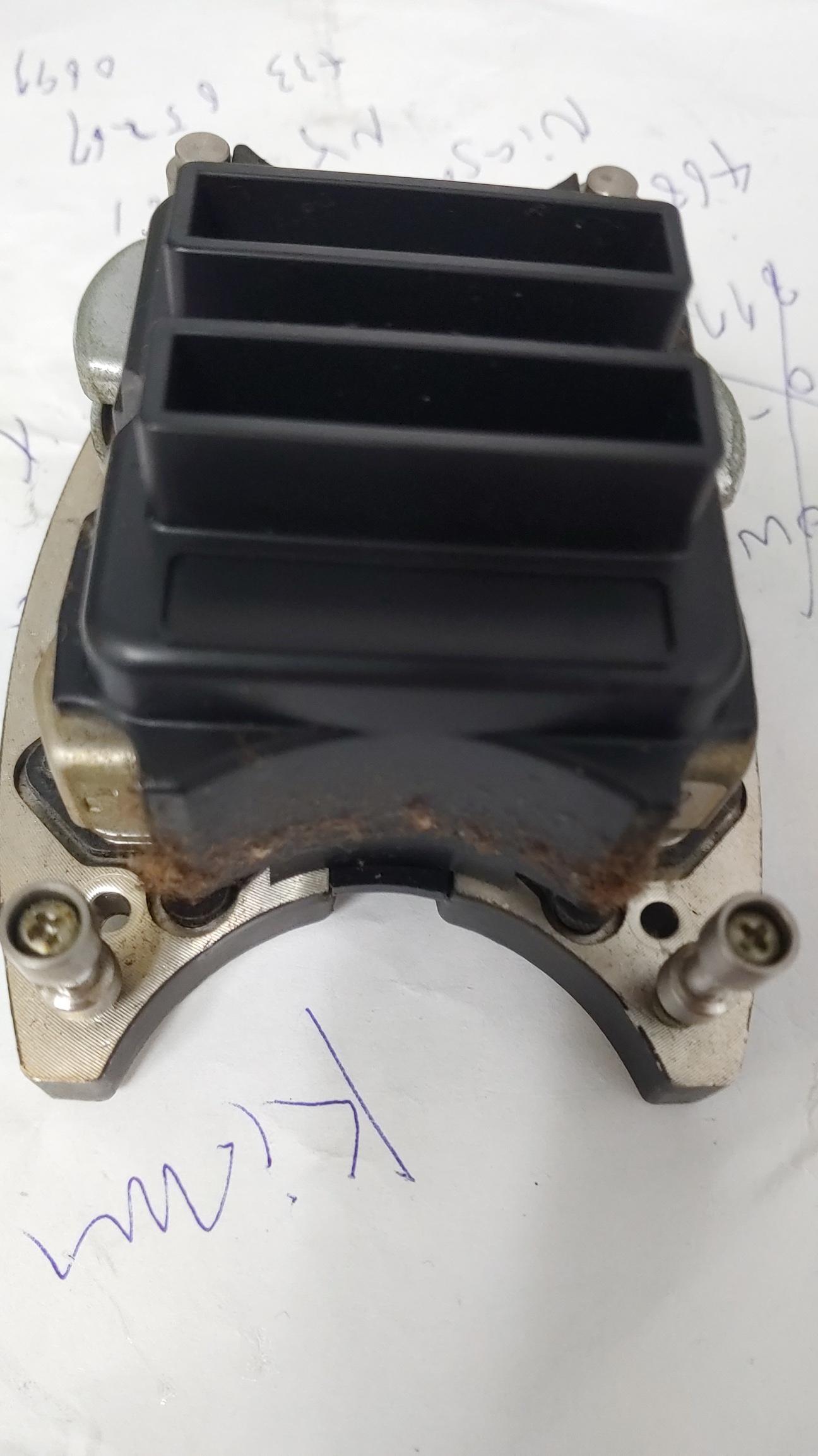

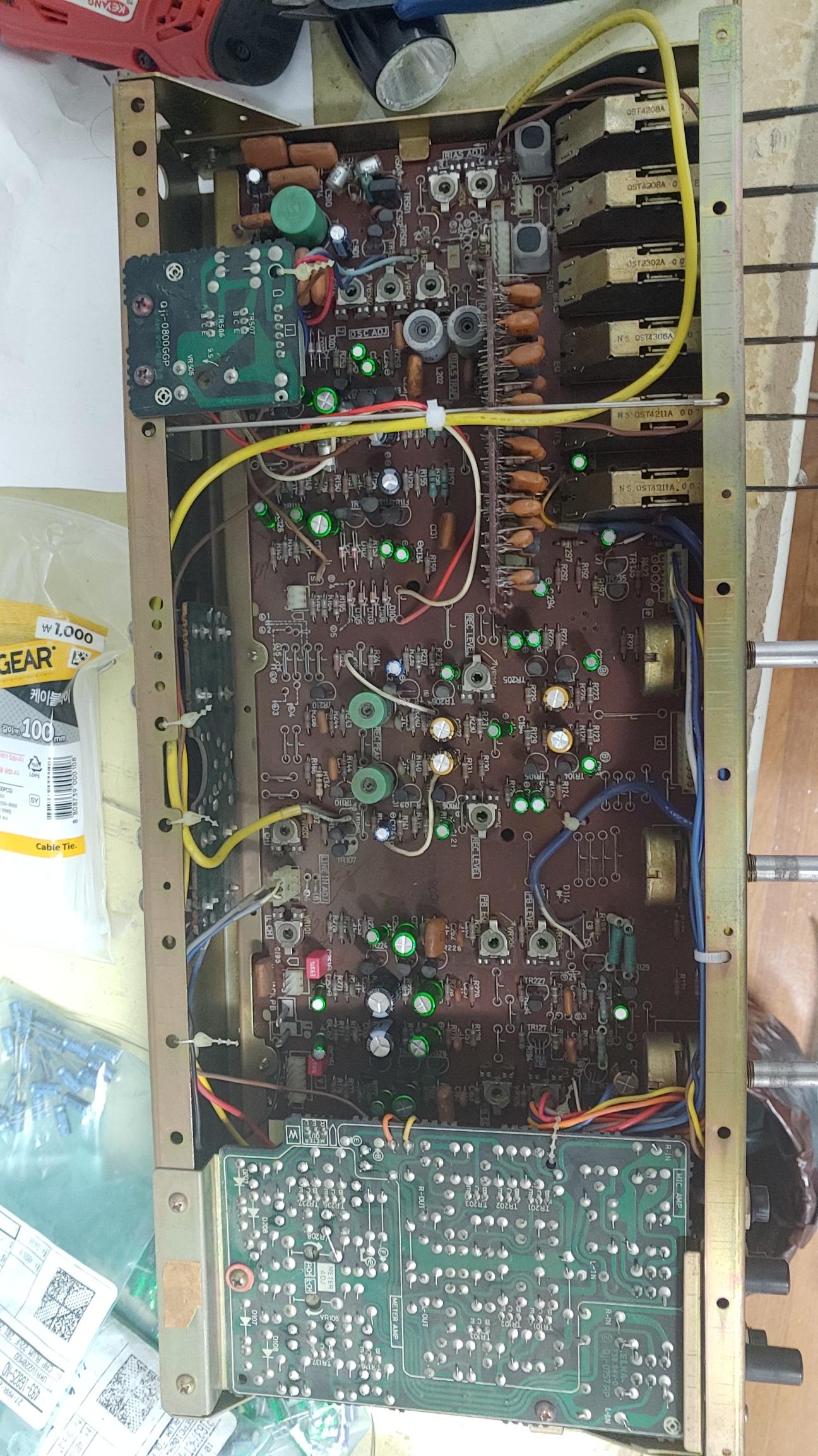

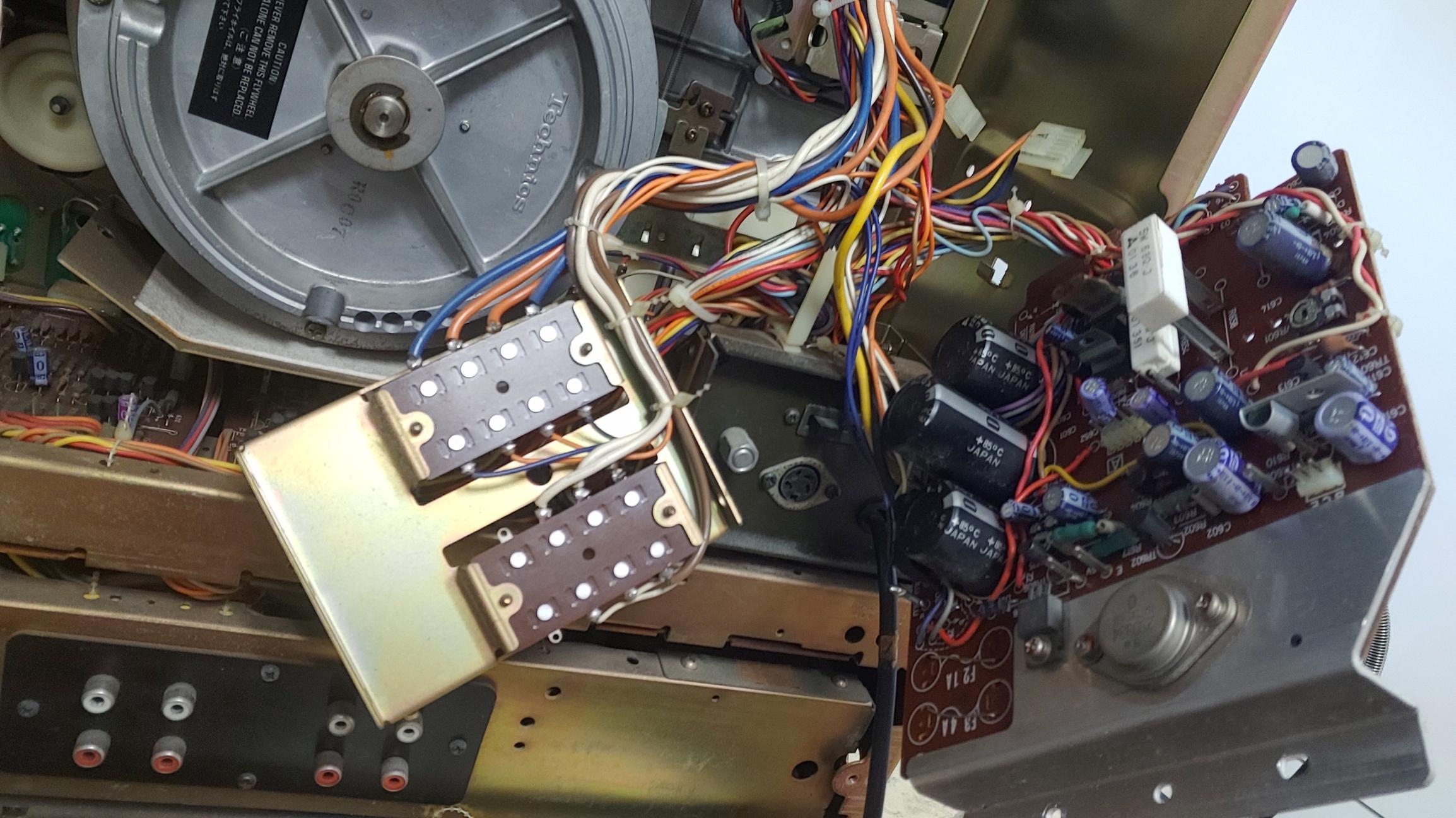

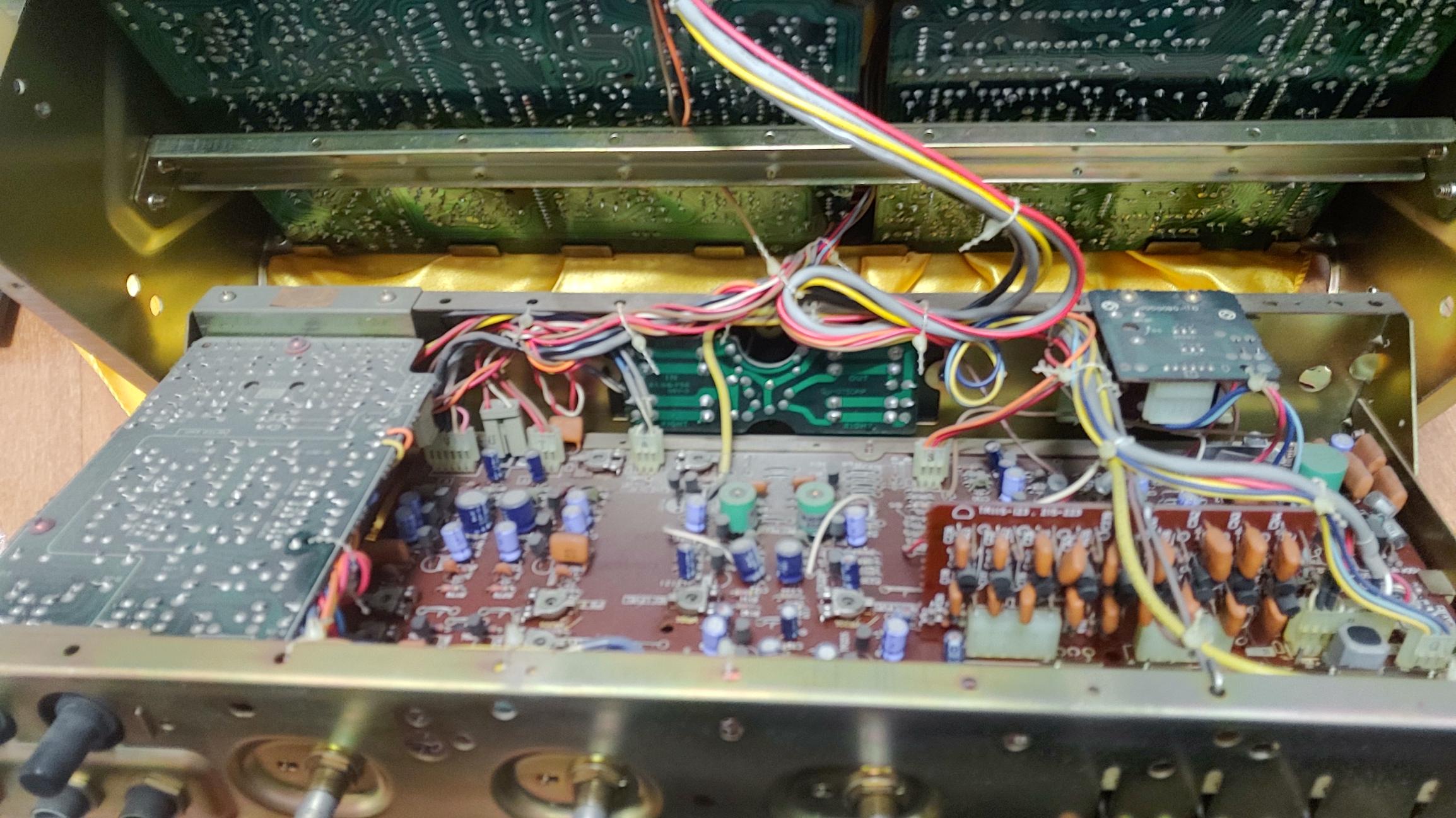

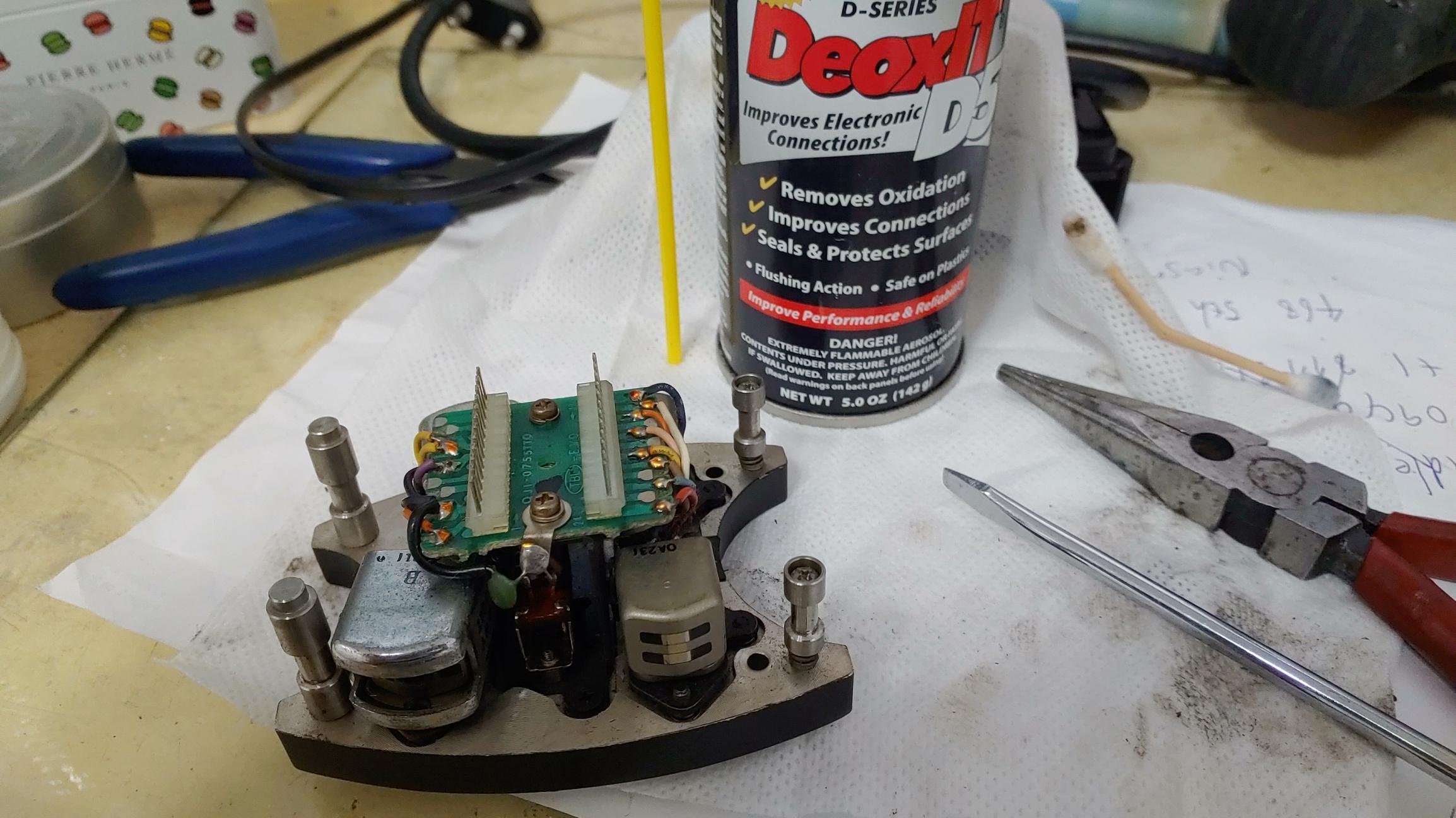

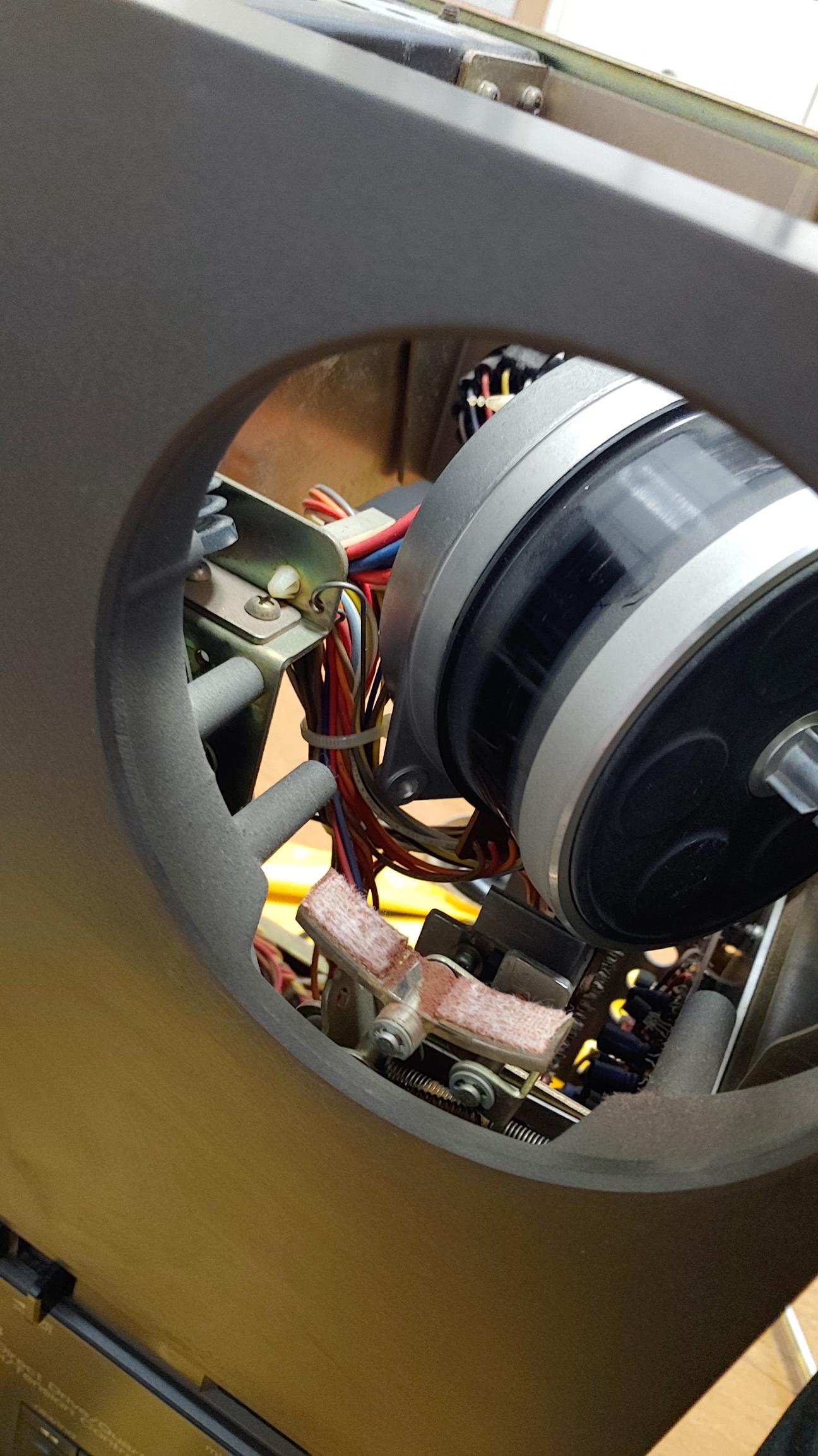

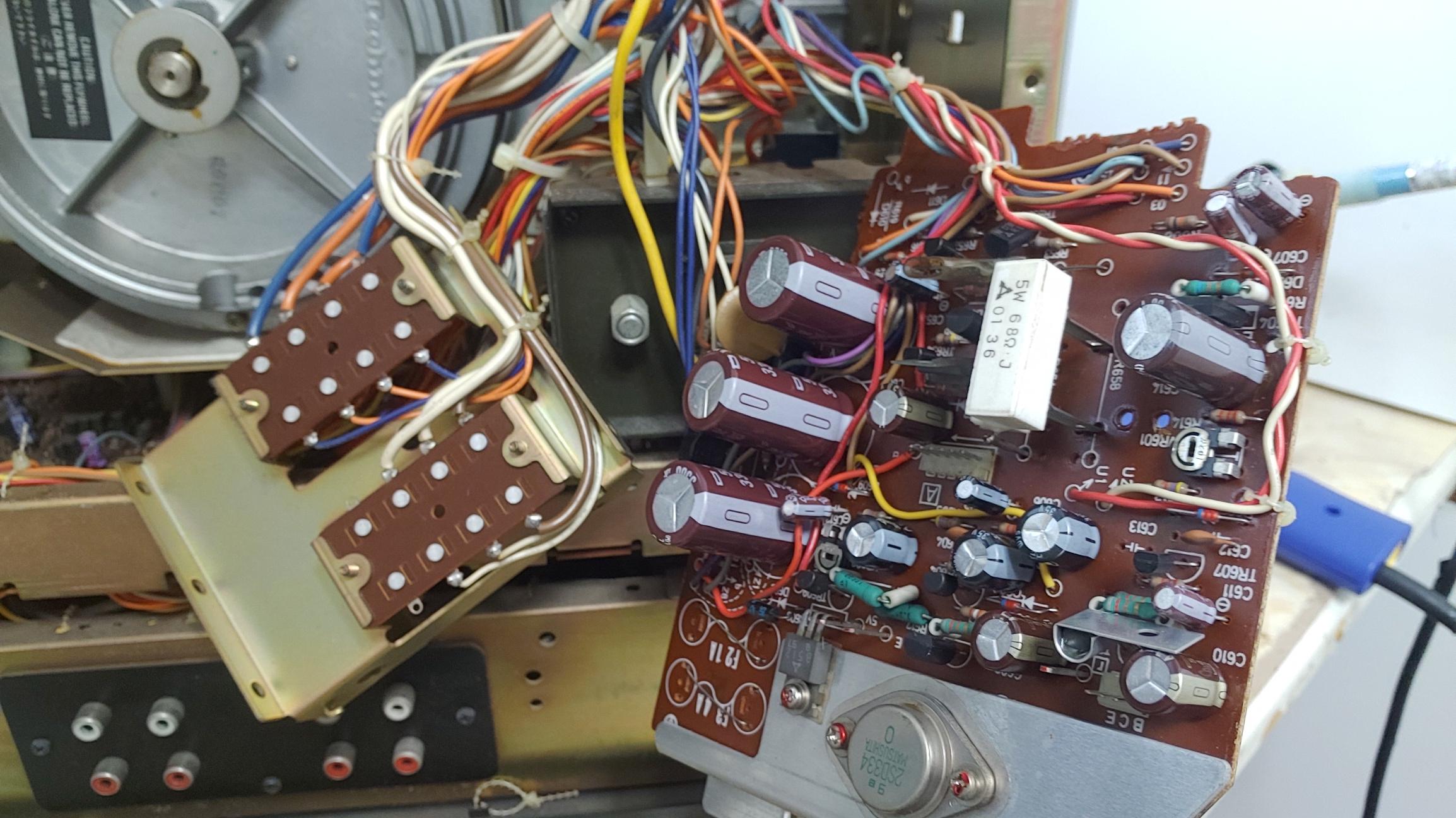

가장 흔하면서도 사소한 고장의 부위인 2트랙과 4 트랙 절환 스위치 부분의 접촉 불량으로 2 트랙 테이프 재생 불량 ( 왼쪽 채널이 잘 나오지 않음 ) 현상과 테이프가 늘어져 재생 및 빠르게 감기, 뒤로 감기 등 동작 스위치를 눌러도 제대로 작동하지 않는 고장 증상을 수리함과 동시에 재생과 녹음에 있어 최고의 음질을 낼 수 있도록 모든 부분에 대한 개조 및 최적화 캘리브레이션을 부탁 하셨다.
![](https://blog.kakaocdn.net/dn/R4oQW/btsv9MRciWC/tdDP4PyB3SdcXRjRMLA4D1/img.jpg)
![](https://blog.kakaocdn.net/dn/kFF6x/btsv93rMcCy/fFkvcRy81EdK1zw2NdX9Dk/img.jpg)
![](https://blog.kakaocdn.net/dn/M37IH/btswcN21QTr/SKYLxnRZb8EUDM4Cserkik/img.jpg)
![](https://blog.kakaocdn.net/dn/bLMYlo/btsv9PmQteH/1Th6pVRDySSgKTSM6uvfK0/img.jpg)
![](https://blog.kakaocdn.net/dn/bnofkf/btswgWrW1Bp/43l7dQckv8DbdFZLWn5kok/img.jpg)
이후 각종 버튼이 정상 동작하게 되었다.
![](https://blog.kakaocdn.net/dn/A85Xs/btsv8UBQTFX/mLZ2iv1MApsGwAqwWnm9KK/img.jpg)
![](https://blog.kakaocdn.net/dn/PFBVy/btsv7vo4FOS/5txR4qcH71akcEkpPDxrQK/img.jpg)
![](https://blog.kakaocdn.net/dn/bCWO49/btswwOGQ7Li/M6FDGKLp0AxqOm9384pX9K/img.jpg)
![](https://blog.kakaocdn.net/dn/cpc0wx/btsv7BbNA6J/eoDbgbq3ZBEtwHsQhbtePk/img.jpg)
![](https://blog.kakaocdn.net/dn/ToqsX/btsv5mF2ehz/M0d8nd2anSi3eI1xY81R0k/img.jpg)
![](https://blog.kakaocdn.net/dn/dcp4uM/btsv7icjsss/CM4hilkLf8L8IMaCkoEss1/img.jpg)
![](https://blog.kakaocdn.net/dn/cdFTvq/btsv7gFAdGB/wUV1MYEhYfVg9OCozra641/img.jpg)

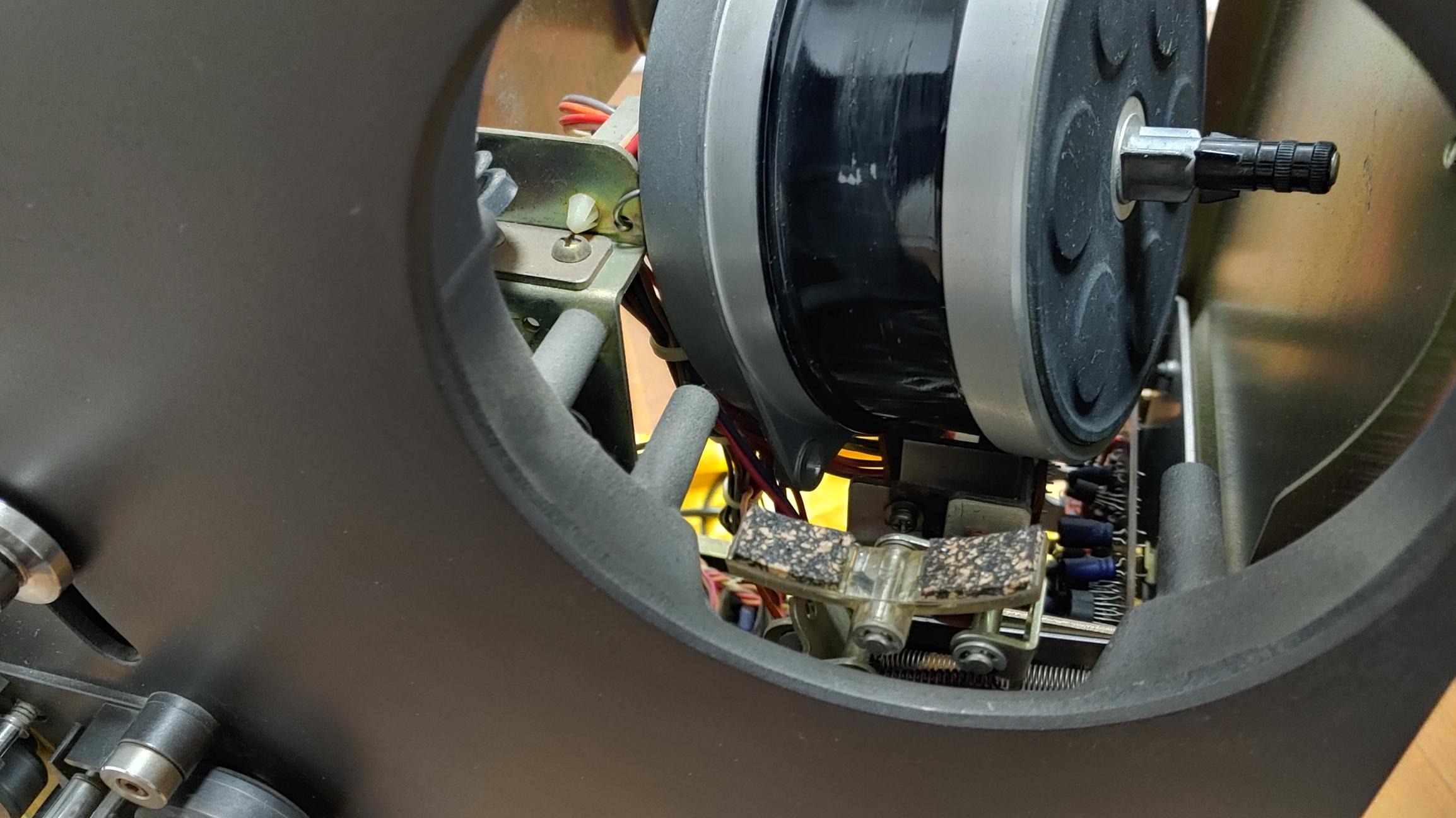

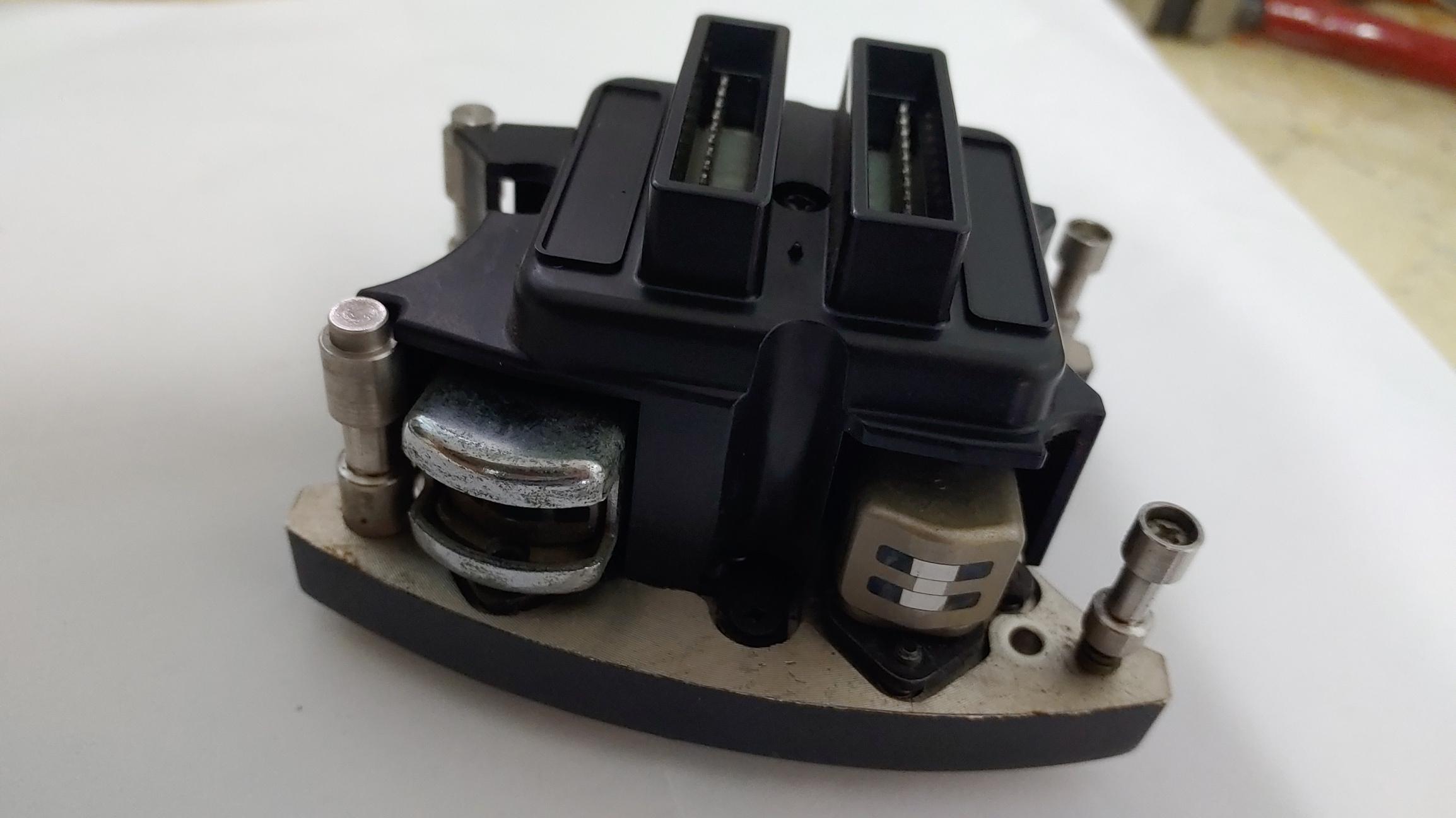

오디오 단에 대한 캘리브레이션 전에 구동 메커니즘에 대한 체크와 조정을 한 후

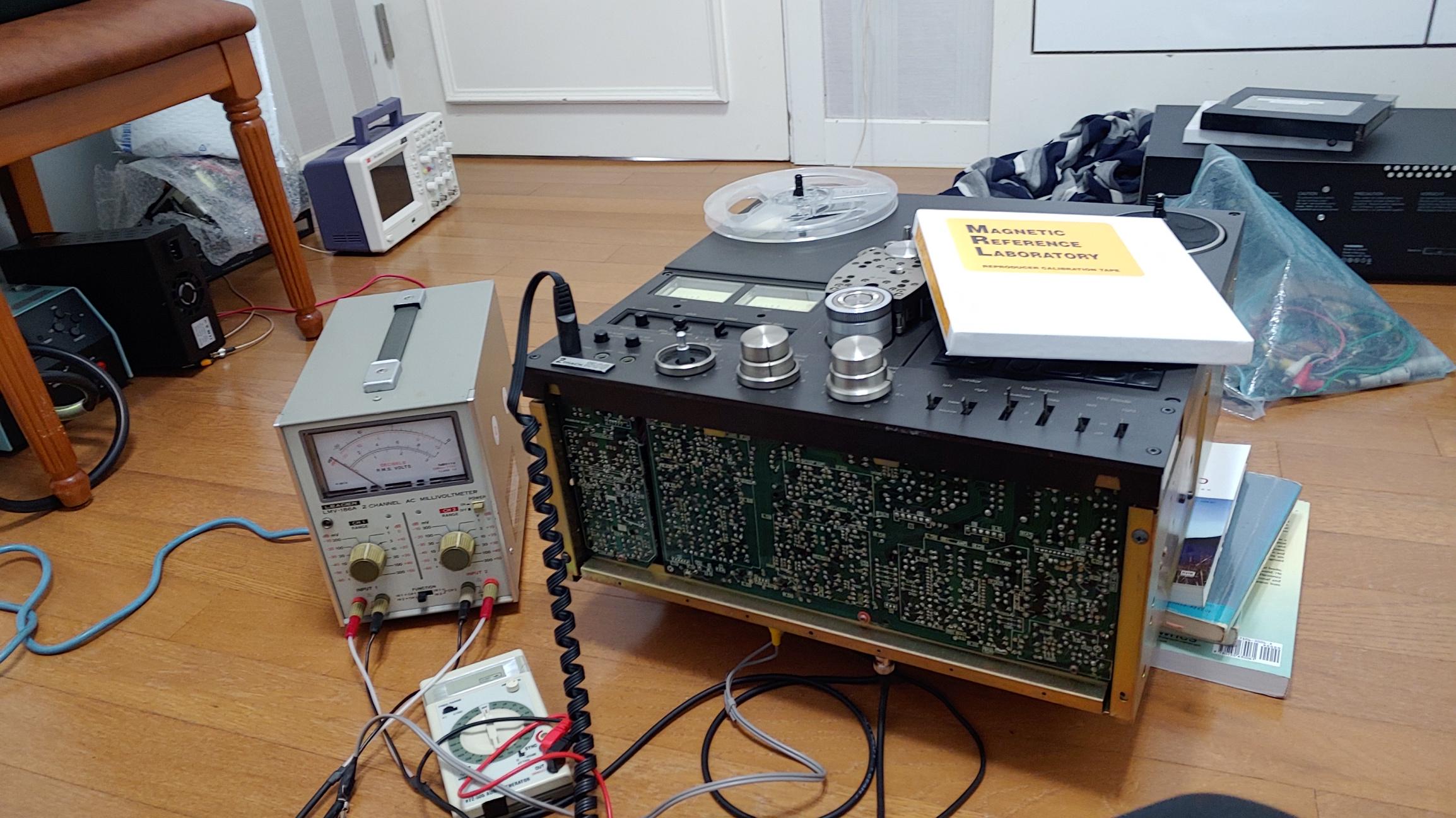

VTVM 및 오실로스코프를 통하여 오디오 회로 부분에 대해

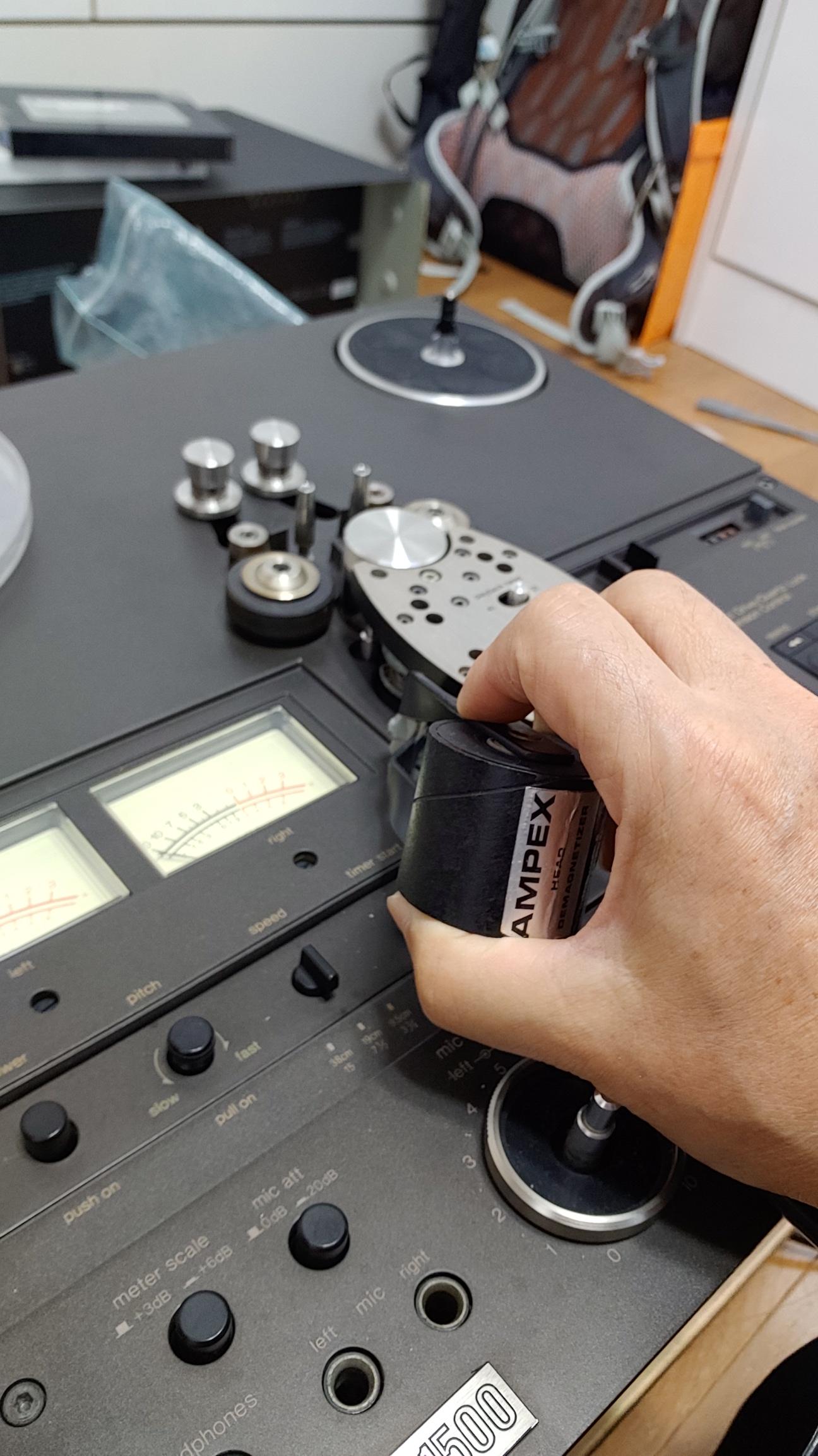

1. 2 트랙 헤드 및 4 트랙 헤드에 대한 아지무스 조정.
2. Playback 레벨 및 주파수 응답 특성 조정, VU 미터 교정,
3. Line input 레벨 조정
4. 레코딩 레벨 및 주파수 특성 등을 조정한다.
이런 작업을 모두 마친 후 몇 몇 레퍼런스 급 데모 테이프 등을 통해 음질 점검을 해 본다. 시원하게 탁 터진 음색과 다이나믹 레인지의 확대 등이 여실히 느껴진다.
