OPPO UDP 205 dac simple modification point
pcaudio
2017. 8. 15. 07:23
728x90
오포 205 에도 아쉽게도 커플링 콘덴서를 모두 전해 콘덴서를 사용하고 있습니다.
오포 203의 개조 경우와 같이 다음 부분을 바꾸어 주면 됩니다.

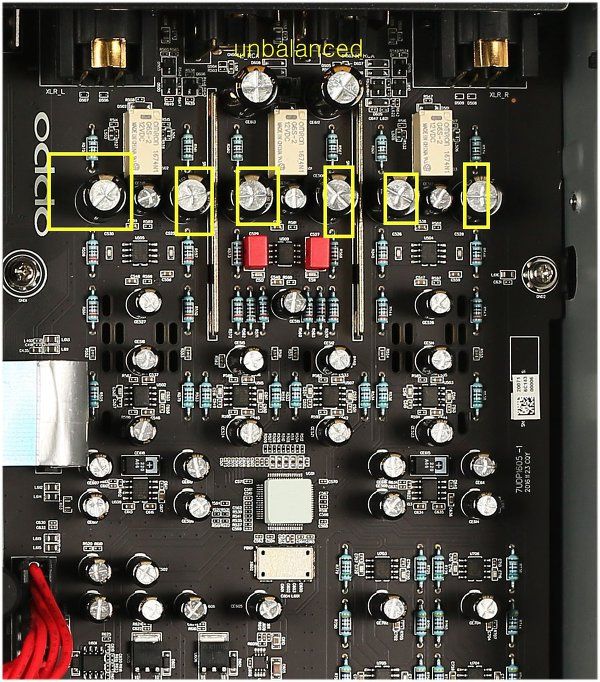

2 채널 보드의 경우 중앙에 언밸런스드 출력 , 양쪽에 밸런스드 출력이 자리잡고 있습니다.
노란색으로 표시한 콘덴서가 커플링 입니다. 이 것을 떼어내고 산요나 파나소닉의 oscon 100Uf /16v 것으로 교체하고 밑에 WIMA 1uF/63V 필름 콘덴서를 병렬로 답니다.

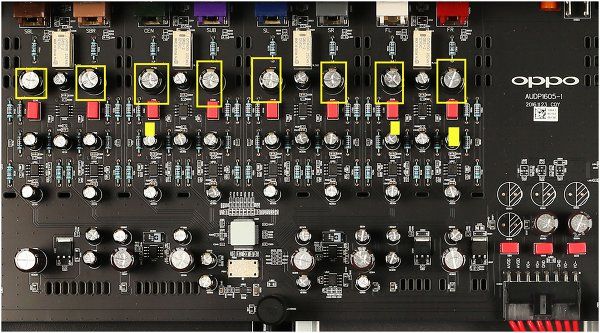

멀티 채널 보드도 노란색으로 표시한 부분입니다. 프론트 좌우와 서브 우퍼 채널을 제외하고는 10uF의 것으로 바꾸어도 됩니다. 이유는 이 부분은 초저음 성분이 거의 나가지 않기 때문입니다.
기존의 전해 콘덴서를 떼어내는 것이 힘들면 밑에 1 UF 필름 콘덴서만 붙여도 효과가 80% 이상 납니다. 그 이유는 대부분의 신호가 100 HZ 이상이어서 필름 콘덴서의 역활이 거의 대부분을 담당하기 때문입니다.
개조한 경우 국내 정발 제품은 수입사의 A/S 대상에서 제외 될 것 같으니 유념하시기 바랍니다.
