Technics RS-1700 reel deck 수리/ 오버홀 5탄
그간 알고 있던 한 은퇴자 분의 마포에 오피스 텔에 있던 기기로 일본에서 구입한 후 계속 잘 사용하였다고 한다.
그런데 몇 년 전 부터는 캡스턴 모터의 속도가 자동으로 조절 되는 Quartz PLL 로 되지 않아서 그간 수동으로 Pitch control 을 돌려서 해야 했는데 이 마저도 이제는 왼쪽 끝 쪽으로 최대로 돌려도 맞추어 지지 않는다며 수리를 의뢰해 왔다.

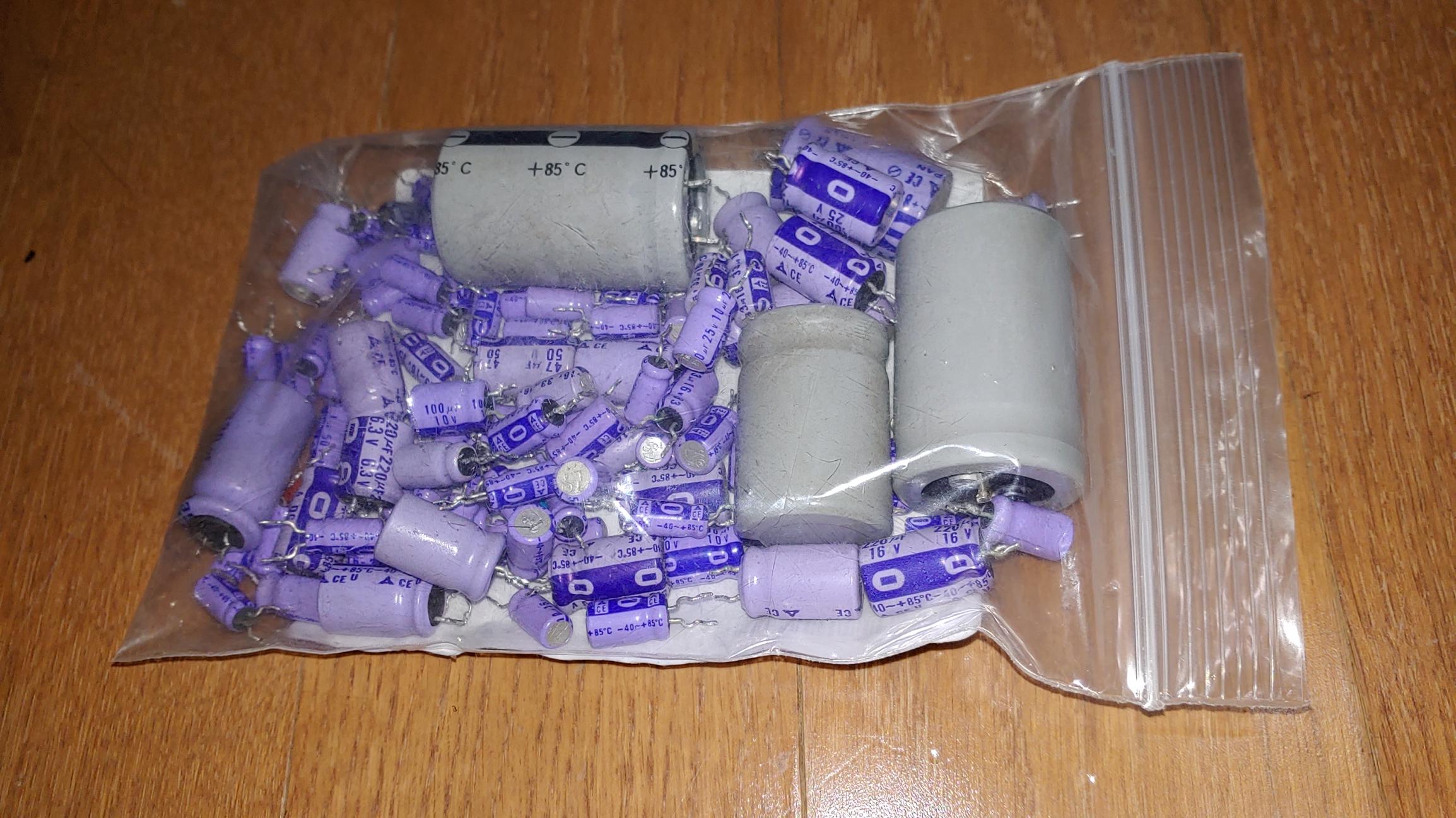

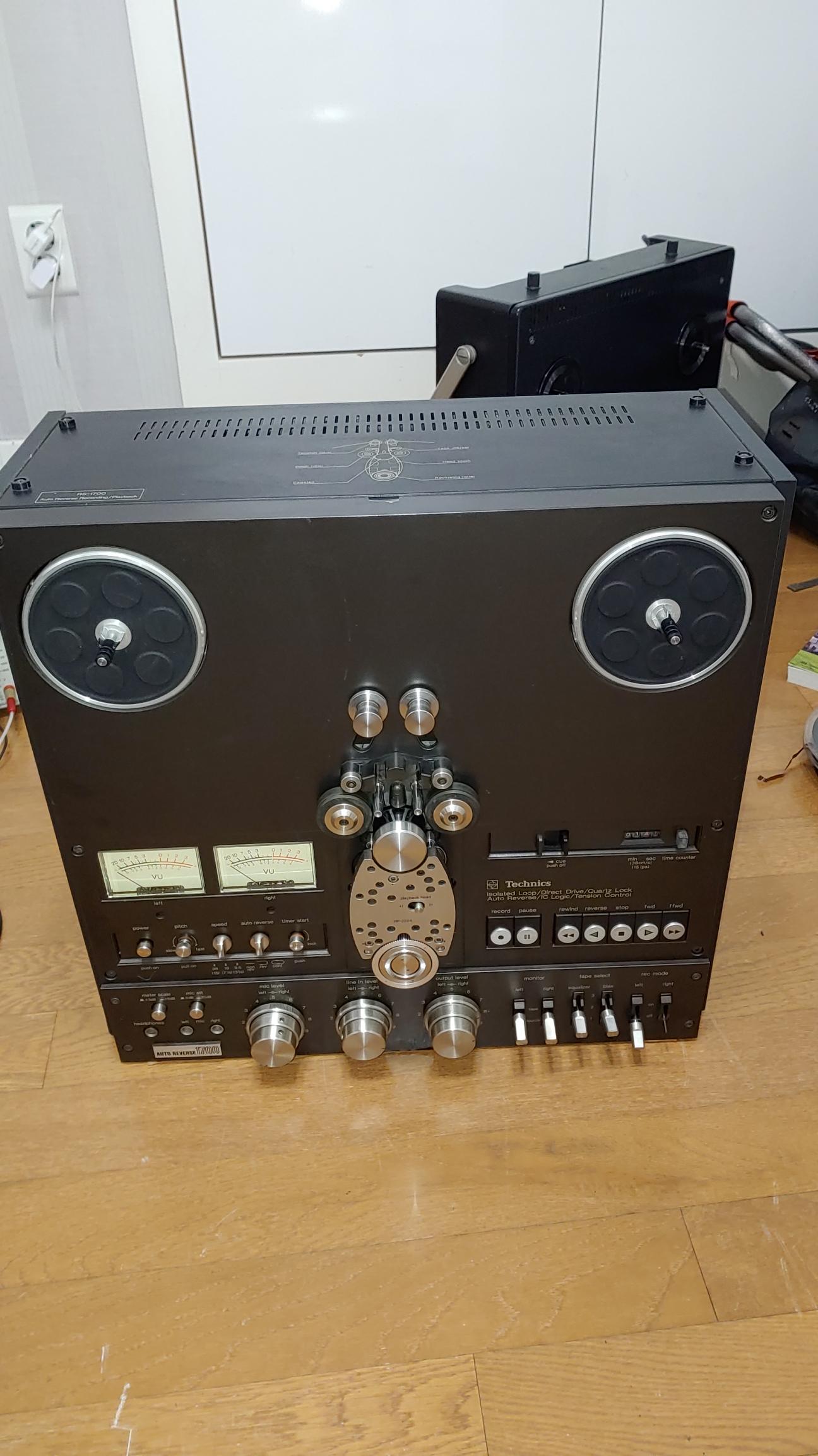

수리가 잘 되면 Recapping 및 캘리브레이션도 같이 하고 싶다고 해서 보내 오셨는데 직접 구입하셔서 한 곳에서 사용하셔서 그런지 오랜 세월에 비해 외관 상태가 훌륭하다.
테크닉스 RS-1700은 RS-1500과 같은 계열이지만 양방향으로 재생 및 녹음이 되는 것이 가장 큰 특징이다.
이럴 경우 4 트랙 소거, 녹음 , 재생 헤드가 양쪽에 각각 2개 씩 달려 있다.
이럴 경우 4 트랙 테이프 사용에 아주 좋다.
반면 헤드 블럭을 일반 적인 2-2-4 type의 헤드 블럭으로 교체 하면 2 트랙 녹음, 재생 및 4 트랙 재생이 가능하다.
의뢰 받은 기기는 바로 이 헤드 블럭이 달려 있었다.

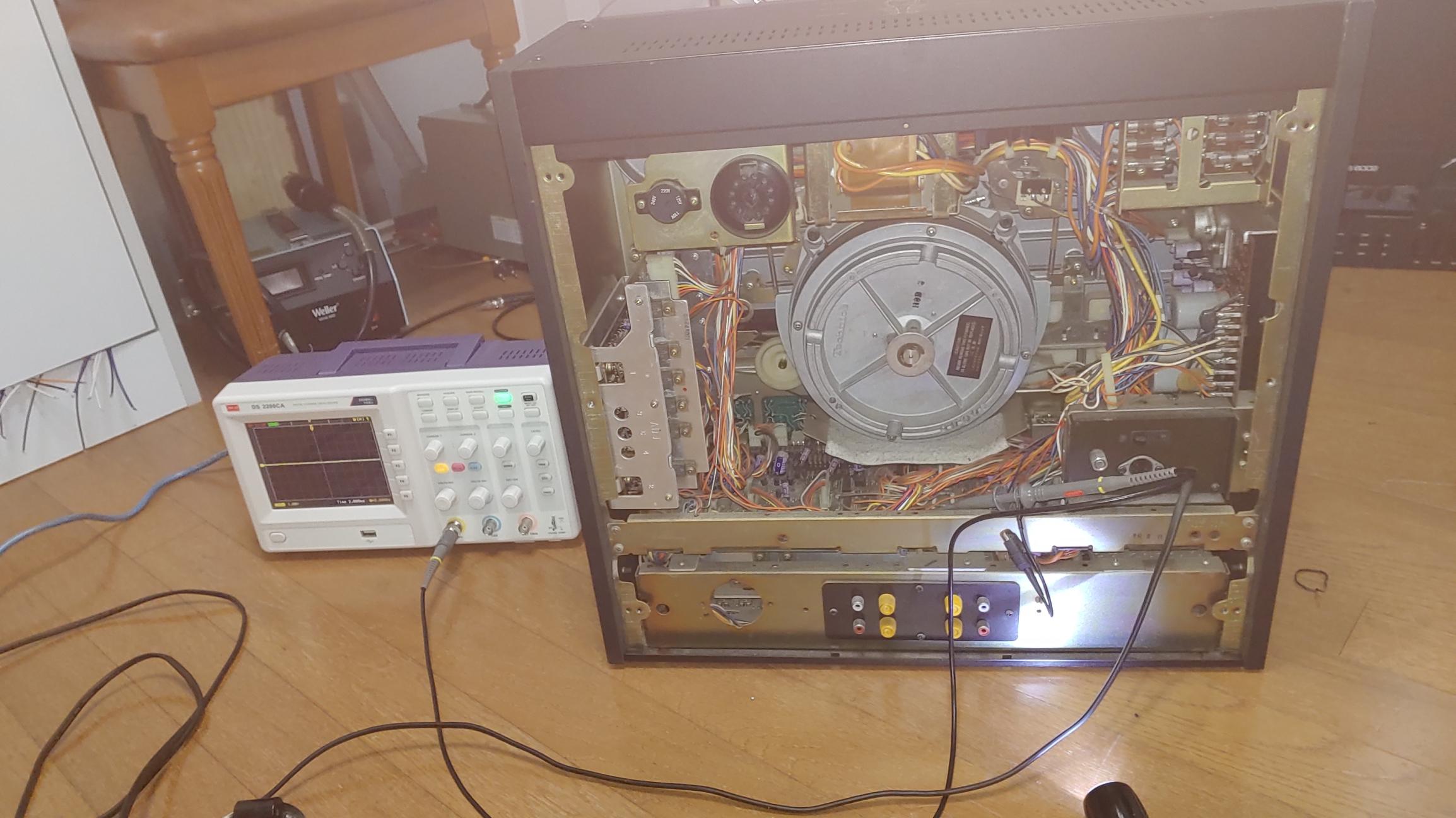

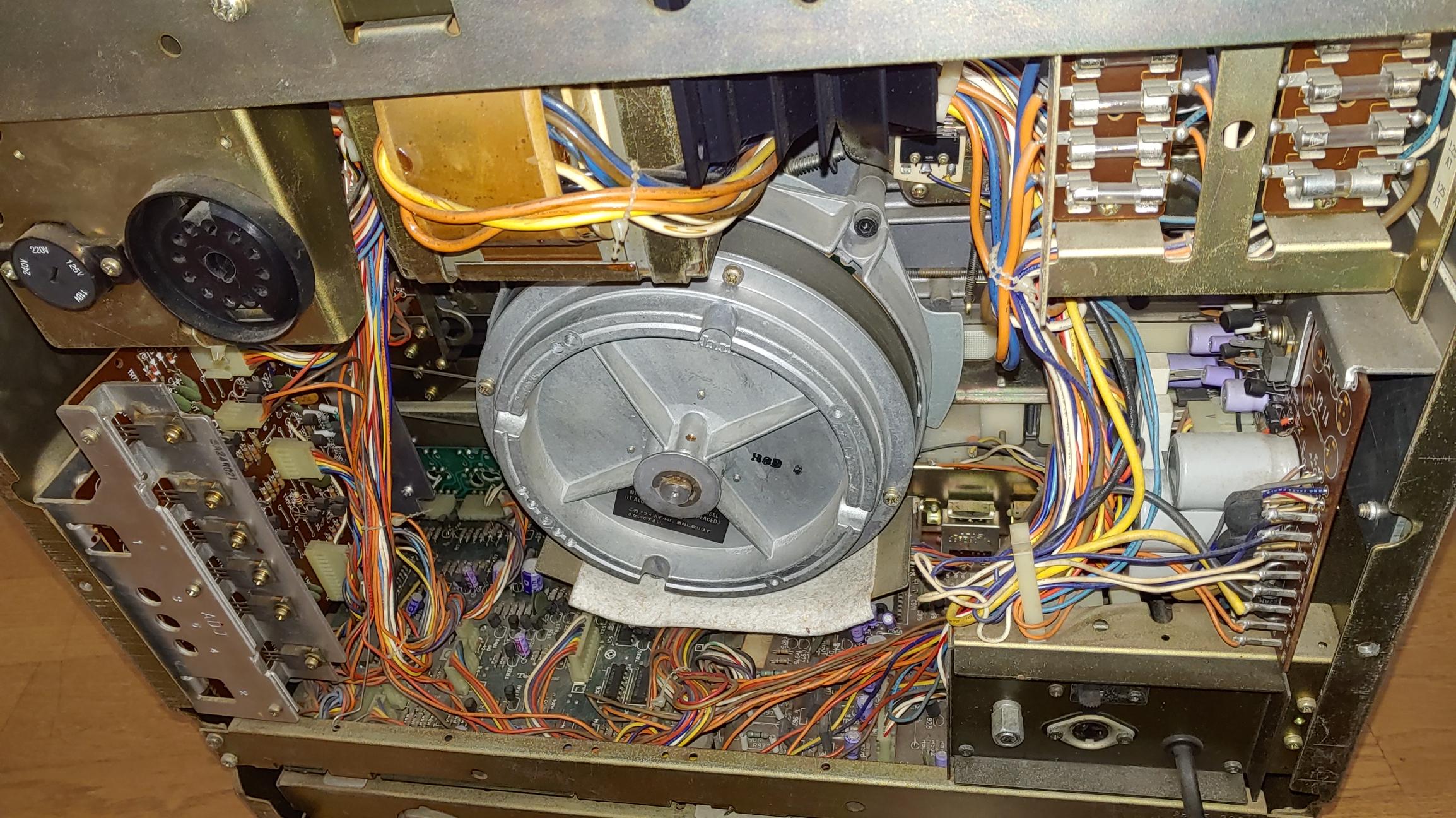

테크닉스 RS-1700은 캡스탄 모터 제어 회로부에 전용 속도 제어 IC인 AN660을 사용하고 있는데 이것이 고장 나면 대체 IC가 없어 이를 사용한 다른 기기 ( 즉 테크닉스 Direct drive turn table ) 에서 떼어내 이식 할 수 밖에 없다.
다행히 이 IC가 고장나지 않고 주변 회로가 틀어져 있어 수리가 가능했다.

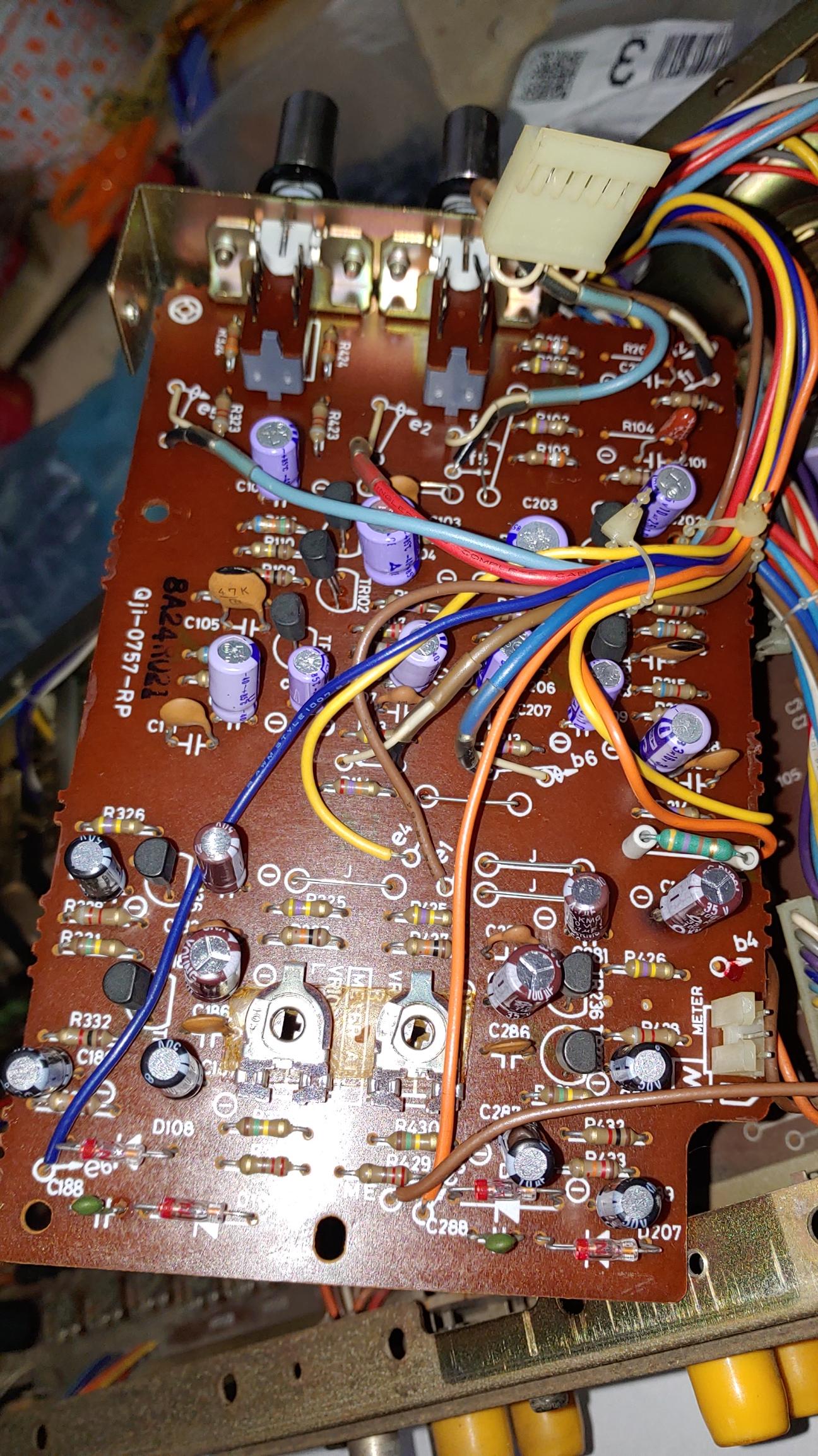

더불어 Pitch control 회로 부분도 수리 하여 자동및 수동으로 완전히 속도 제어가 되게 되었다.
